地暖工程施工组织复习课程

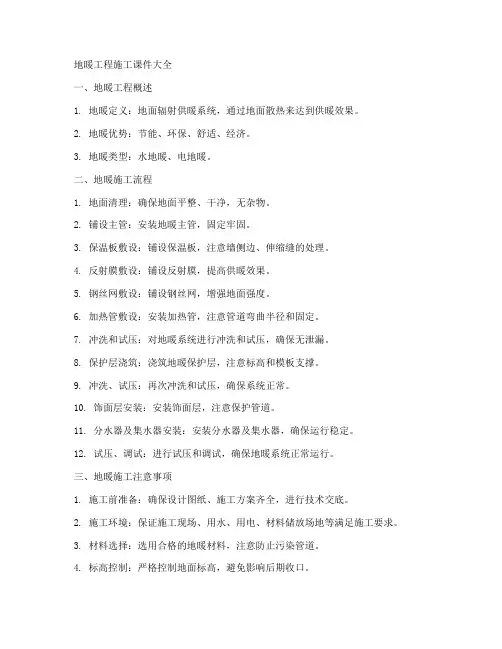

地暖工程施工课件大全一、地暖工程概述1. 地暖定义：地面辐射供暖系统，通过地面散热来达到供暖效果。

2. 地暖优势：节能、环保、舒适、经济。

3. 地暖类型：水地暖、电地暖。

二、地暖施工流程1. 地面清理：确保地面平整、干净，无杂物。

2. 铺设主管：安装地暖主管，固定牢固。

3. 保温板敷设：铺设保温板，注意墙侧边、伸缩缝的处理。

4. 反射膜敷设：铺设反射膜，提高供暖效果。

5. 钢丝网敷设：铺设钢丝网，增强地面强度。

6. 加热管敷设：安装加热管，注意管道弯曲半径和固定。

7. 冲洗和试压：对地暖系统进行冲洗和试压，确保无泄漏。

8. 保护层浇筑：浇筑地暖保护层，注意标高和模板支撑。

9. 冲洗、试压：再次冲洗和试压，确保系统正常。

10. 饰面层安装：安装饰面层，注意保护管道。

11. 分水器及集水器安装：安装分水器及集水器，确保运行稳定。

12. 试压、调试：进行试压和调试，确保地暖系统正常运行。

三、地暖施工注意事项1. 施工前准备：确保设计图纸、施工方案齐全，进行技术交底。

2. 施工环境：保证施工现场、用水、用电、材料储放场地等满足施工要求。

3. 材料选择：选用合格的地暖材料，注意防止污染管道。

4. 标高控制：严格控制地面标高，避免影响后期收口。

5. 管道安装：注意管道弯曲半径，防止扭曲和死折。

6. 伸缩缝设置：根据地面面积设置伸缩缝，分割不同区域。

7. 试压：完成管道安装后进行试压，确保无泄漏。

8. 混凝土浇筑：在规定压力下进行混凝土浇筑，注意养护。

9. 分集水器定位：综合考虑厨柜布置，确保分集水器在一个柜体内。

四、地暖施工质量控制1. 施工质量标准：符合国家及行业标准。

2. 质量检查：施工过程中进行质量检查，及时发现问题。

3. 整改措施：对发现的问题进行整改，确保质量。

4. 验收：工程完成后进行验收，确保地暖系统正常运行。

五、地暖施工安全注意事项1. 施工安全：加强施工现场安全管理，遵守安全规定。

2. 人员培训：对施工人员进行安全培训，掌握基本操作要点。

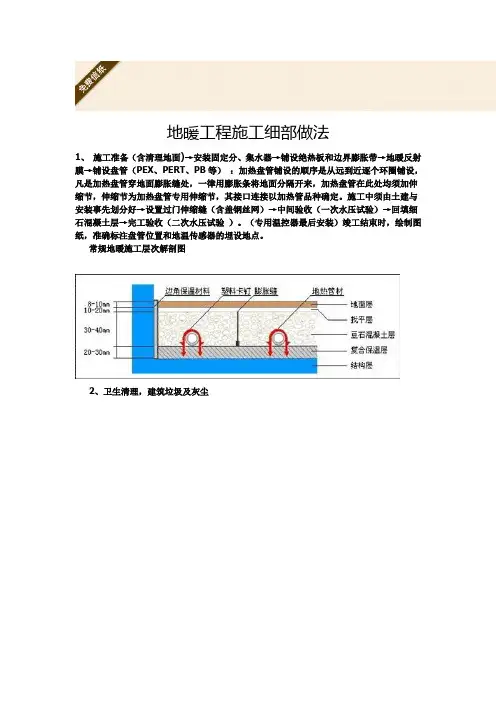

地暖工程施工细部做法1、施工准备（含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管（PEX、PERT、PB等）：加热盘管铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热盘管在此处均须加伸缩节，伸缩节为加热盘管专用伸缩节，其接口连接以加热管品种确定。

施工中须由土建与安装事先划分好→设置过门伸缩缝（含盖钢丝网）→中间验收（一次水压试验）→回填细石混凝土层→完工验收（二次水压试验）。

（专用温控器最后安装）竣工结束时，绘制图纸，准确标注盘管位置和地温传感器的埋设地点。

常规地暖施工层次解剖图2、卫生清理，建筑垃圾及灰尘3、绝热层的铺设：铺设绝热层的地面应平整、干燥、无杂物。

墙面根部应平、直且无积灰现象。

绝热层的铺设应平整，绝热层相互间的接缝应严密。

直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。

聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层20 与土壤或室外空气相邻的地板上的绝热层40重视边角隔热层的设置和就位伸缩缝的设置：1. 在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。

伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。

2. 当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm（一般工地我们做10mm）。

伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。

3. 伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。

发泡水泥隔热层的验收每100立方作为一个检验批表面质量检测密度测定：按GB/T11970中的方法抗压强度测定，同上厚度测量，随机抽检4、铺反射膜5、卫生间施工：卫生间应做两层隔离层，作法可参见《低温热水地面辐射供暖技术规程》附录A。

地暖施工组织设计(专业版)范本一：地暖施工组织设计(专业版)------1. 引言1.1 目的该文档旨在提供地暖施工组织设计方案的详细指导，以确保施工工作的顺利进行。

1.2 范围本文档适用于所有地暖施工项目，包括设计、准备、施工和验收阶段。

2. 项目概述2.1 项目背景简单介绍地暖施工项目的基本情况和背景信息。

2.2 项目目标明确地暖施工项目的目标和预期结果。

3. 组织管理3.1 项目组织结构详细描述项目组织结构，包括各级管理人员和技术人员的职责和权限。

3.2 项目团队介绍项目团队成员，包括人员背景、专业能力和分工情况。

4. 技术方案4.1 设计方案描述地暖施工的技术方案，包括布局设计、管道安装、控制系统等。

4.2 材料选择使用的地暖材料，以及相应的规格和性能要求。

4.3 设备要求说明需要的设备和工具，以及检修保养要求。

5. 施工组织5.1 施工计划制定详细的施工计划，包括施工各阶段的时间安排和工程量。

5.2 施工方法描述地暖施工的具体方法和步骤，包括地面处理、管道敷设、管道焊接等。

6. 安全与环保6.1 安全管理制定详细的安全管理方案，包括防火、防爆、防污染等措施。

6.2 环保措施地暖施工中需要注意的环保要求，例如噪声、废水和废气排放等。

7. 质量控制7.1 质量管理计划明确质量管理的目标和要求，包括检验标准、质量验收等。

7.2 质量控制措施质量控制的具体措施，例如现场检查、材料检测等。

8. 施工进度8.1 进度计划制定详细的施工进度计划，包括工期安排和关键节点控制。

8.2 进度控制描述监控施工进度的措施，包括进度报告和问题解决。

9. 财务管理9.1 预算估算对地暖施工项目进行预算估算，包括人力、材料、设备和其他费用。

9.2 费用控制制定详细的费用控制方法，包括成本核算、费用审批、支付等。

10. 项目交付10.1 竣工验收描述地暖施工项目的竣工验收程序和要求。

10.2 文件归档完成施工项目后，对相关文件和资料进行归档整理。

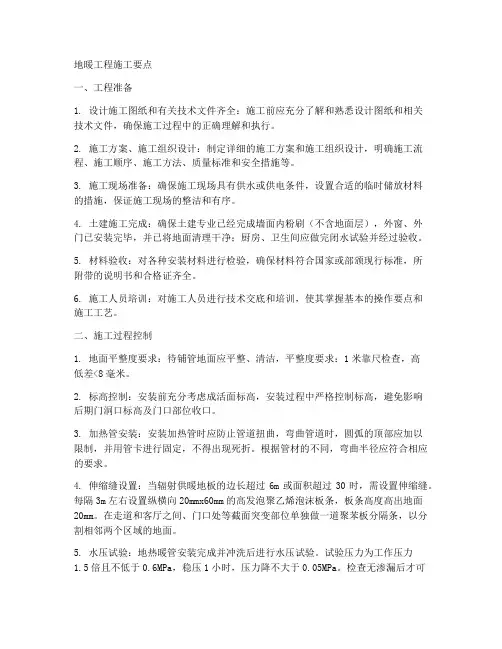

地暖工程施工要点一、工程准备1. 设计施工图纸和有关技术文件齐全：施工前应充分了解和熟悉设计图纸和相关技术文件，确保施工过程中的正确理解和执行。

2. 施工方案、施工组织设计：制定详细的施工方案和施工组织设计，明确施工流程、施工顺序、施工方法、质量标准和安全措施等。

3. 施工现场准备：确保施工现场具有供水或供电条件，设置合适的临时储放材料的措施，保证施工现场的整洁和有序。

4. 土建施工完成：确保土建专业已经完成墙面内粉刷（不含地面层），外窗、外门已安装完毕，并已将地面清理干净；厨房、卫生间应做完闭水试验并经过验收。

5. 材料验收：对各种安装材料进行检验，确保材料符合国家或部颁现行标准，所附带的说明书和合格证齐全。

6. 施工人员培训：对施工人员进行技术交底和培训，使其掌握基本的操作要点和施工工艺。

二、施工过程控制1. 地面平整度要求：待铺管地面应平整、清洁，平整度要求：1米靠尺检查，高低差<8毫米。

2. 标高控制：安装前充分考虑成活面标高，安装过程中严格控制标高，避免影响后期门洞口标高及门口部位收口。

3. 加热管安装：安装加热管时应防止管道扭曲，弯曲管道时，圆弧的顶部应加以限制，并用管卡进行固定，不得出现死折。

根据管材的不同，弯曲半径应符合相应的要求。

4. 伸缩缝设置：当辐射供暖地板的边长超过6m或面积超过30时，需设置伸缩缝。

每隔3m左右设置纵横向20mmx60mm的高发泡聚乙烯泡沫板条，板条高度高出地面20mm。

在走道和客厅之间、门口处等截面突变部位单独做一道聚苯板分隔条，以分割相邻两个区域的地面。

5. 水压试验：地热暖管安装完成并冲洗后进行水压试验。

试验压力为工作压力1.5倍且不低于0.6MPa，稳压1小时，压力降不大于0.05MPa。

检查无渗漏后才可进行下道工序。

地暖管必须在充压不低于0.6MPa的状态下进行混凝土浇筑，混凝土填充24小时后方可泄压。

地暖管在充压不低于0.4MPa的状态下进行养护。

地暖施工组织设计完整版doc 范本1：地暖施工组织设计1. 项目简介1.1 项目背景1.2 项目目标1.3 项目范围2. 组织结构2.1 项目组织架构图2.2 项目团队组成及职责分工2.3 管理层级及决策流程3. 工期计划3.1 施工时间安排3.2 里程碑节点及关键工期3.3 进度控制措施4. 技术要求4.1 地暖系统设计规范4.2 设备选型及安装要求4.3 施工工艺及标准4.4 安全防护措施5. 施工流程5.1 前期准备工作5.1.1 地暖系统设计图纸准备 5.1.2 材料采购及验收5.2 施工顺序及方法5.2.1 地暖管道布置5.2.2 管道连接与固定5.2.3 分支管道安装5.2.4 电控系统配置5.2.5 系统测试与调试5.3 质量控制及验收标准5.3.1 材料质量验收5.3.2 施工质量验收6. 风险管理6.1 施工过程中的可能风险6.2 风险评估及应对措施6.3 安全事故应急预案7. 附件附件1：地暖系统设计图纸附件2：施工验收记录表格8. 法律名词及注释- 施工合同：双方当事人约定的施工合作协议，明确了各方的权责和义务。

- 建筑规范：根据国家法律及行业标准制定的建筑施工规范，包括结构、施工工艺、质量标准等方面的要求。

- 安全生产法：国家有关安全生产方面的法律法规，保障施工过程中的安全。

- 质量标准：根据项目要求和相关法律法规制定的地暖系统施工质量标准。

- 环境保护法：国家有关环境保护方面的法律法规，确保施工过程中不对环境造成污染。

范本2：地暖施工组织设计1. 项目背景1.1 项目简介1.2 项目目标1.3 项目范围2. 组织结构2.1 项目组织架构2.2 项目团队及职责分工2.3 决策流程与沟通机制3. 工期计划3.1 施工时间安排3.2 里程碑节点及关键工期3.3 进度控制措施4. 技术要求4.1 地暖系统设计规范4.2 设备选型及安装要求 4.3 施工工艺及施工规范 4.4 安全防护措施5. 施工流程5.1 前期准备工作5.1.1 地暖系统设计图纸准备 5.1.2 材料采购与验收5.2 施工顺序与方法5.2.1 地暖管道布置5.2.2 管道连接与固定5.2.3 分支管道安装5.2.4 电控系统配置5.2.5 系统测试与调试5.3 质量控制与验收标准5.3.1 材料质量验收5.3.2 施工质量验收6. 风险管理6.1 施工过程中的风险预警6.2 风险评估与应对策略6.3 安全事故应急预案7. 附件附件1：地暖系统设计图纸附件2：施工验收记录表格8. 法律名词及注释- 施工合同：约定双方权责和义务的协议，明确施工合作细节。

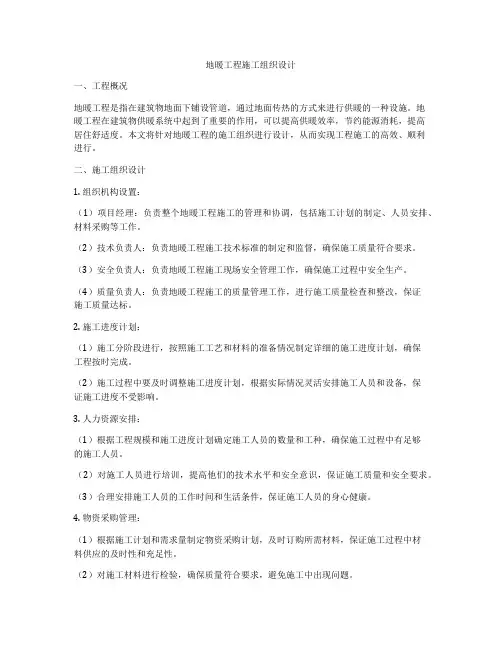

地暖工程施工组织设计一、工程概况地暖工程是指在建筑物地面下铺设管道，通过地面传热的方式来进行供暖的一种设施。

地暖工程在建筑物供暖系统中起到了重要的作用，可以提高供暖效率，节约能源消耗，提高居住舒适度。

本文将针对地暖工程的施工组织进行设计，从而实现工程施工的高效、顺利进行。

二、施工组织设计1. 组织机构设置：（1）项目经理：负责整个地暖工程施工的管理和协调，包括施工计划的制定、人员安排、材料采购等工作。

（2）技术负责人：负责地暖工程施工技术标准的制定和监督，确保施工质量符合要求。

（3）安全负责人：负责地暖工程施工现场安全管理工作，确保施工过程中安全生产。

（4）质量负责人：负责地暖工程施工的质量管理工作，进行施工质量检查和整改，保证施工质量达标。

2. 施工进度计划：（1）施工分阶段进行，按照施工工艺和材料的准备情况制定详细的施工进度计划，确保工程按时完成。

（2）施工过程中要及时调整施工进度计划，根据实际情况灵活安排施工人员和设备，保证施工进度不受影响。

3. 人力资源安排：（1）根据工程规模和施工进度计划确定施工人员的数量和工种，确保施工过程中有足够的施工人员。

（2）对施工人员进行培训，提高他们的技术水平和安全意识，保证施工质量和安全要求。

（3）合理安排施工人员的工作时间和生活条件，保证施工人员的身心健康。

4. 物资采购管理：（1）根据施工计划和需求量制定物资采购计划，及时订购所需材料，保证施工过程中材料供应的及时性和充足性。

（2）对施工材料进行检验，确保质量符合要求，避免施工中出现问题。

5. 安全管理：（1）制定施工现场安全管理规定，严格执行安全操作规程，保证施工过程中不发生安全事故。

（2）进行安全教育和培训，提高施工人员的安全意识和自我保护能力。

（3）定期组织安全检查，及时发现隐患并加以整改，确保施工现场安全。

6. 质量管理：（1）制定施工质量检查标准和作业规范，对施工过程中的关键节点进行质量把控，保证施工质量达标。

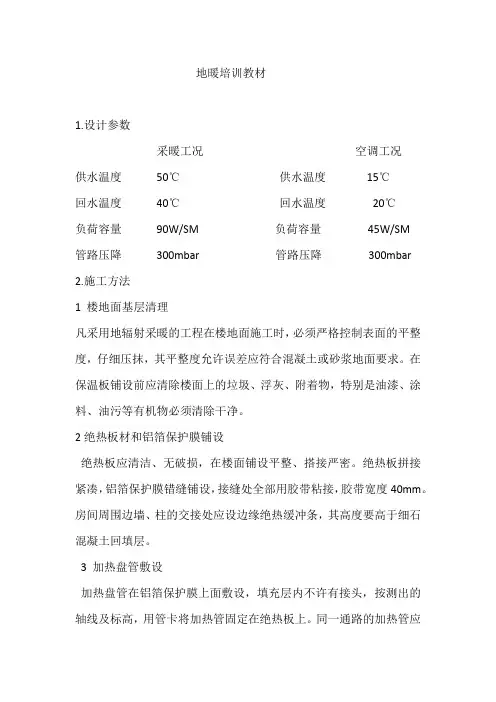

地暖培训教材1.设计参数采暖工况空调工况供水温度50℃供水温度15℃回水温度40℃回水温度20℃负荷容量90W/SM 负荷容量45W/SM管路压降300mbar 管路压降300mbar 2.施工方法1 楼地面基层清理凡采用地辐射采暖的工程在楼地面施工时，必须严格控制表面的平整度，仔细压抹，其平整度允许误差应符合混凝土或砂浆地面要求。

在保温板铺设前应清除楼面上的垃圾、浮灰、附着物，特别是油漆、涂料、油污等有机物必须清除干净。

2绝热板材和铝箔保护膜铺设绝热板应清洁、无破损，在楼面铺设平整、搭接严密。

绝热板拼接紧凑，铝箔保护膜错缝铺设，接缝处全部用胶带粘接，胶带宽度40mm。

房间周围边墙、柱的交接处应设边缘绝热缓冲条，其高度要高于细石混凝土回填层。

3 加热盘管敷设加热盘管在铝箔保护膜上面敷设，填充层内不许有接头，按测出的轴线及标高，用管卡将加热管固定在绝热板上。

同一通路的加热管应保持水平，确保管顶平整度为±5mm，加热管固定点的间距，弯头处间距不大于300mm，直线段间距不大于600mm在过门、过伸缩缝、过沉降缝时，应加装套管，套管长度≥150mm。

4. 分、集水器安装当水平安装时，一般宜将分集水器安装在上，集水器安装在下，中心距宜为200mm，且集水器中心距地面，不小于300mm。

加热管始末端出地面至连接配件的管段，应设置在硬质套管内，加热管与分、集水器分路阀门的连接，应采用专用卡套式连接件或插接式连接件。

5.细石混凝土敷设层施工在加热管系统试压合格后方能进行细石混凝土层回填施工。

细石混凝土层施工应遵循土建工程施工规定，优化配合比，设计、选出强度符合要求、施工性能良好、体积收缩稳定性好的配合比。

敷设细石混凝土前，必须将敷设完管道后的工作面上的杂物清除干净。

细石混凝土在盘管加压（工作压力或试验压力不小于0.4MPa）状态下铺设，回填层凝固后方可泄压，填充时应轻轻，捣固，铺设时不得在盘管上行走、踩踏，不得有尖锐物件损伤盘管和保温层，要防止盘管上浮，应小心下料、拍实、找平。

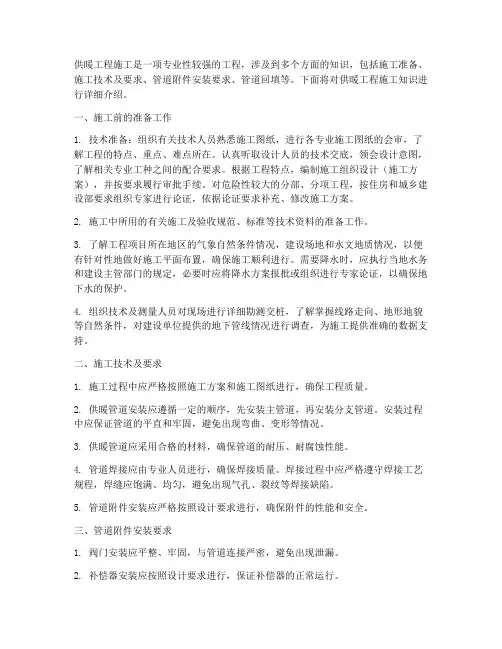

供暖工程施工是一项专业性较强的工程，涉及到多个方面的知识，包括施工准备、施工技术及要求、管道附件安装要求、管道回填等。

下面将对供暖工程施工知识进行详细介绍。

一、施工前的准备工作1. 技术准备：组织有关技术人员熟悉施工图纸，进行各专业施工图纸的会审，了解工程的特点、重点、难点所在。

认真听取设计人员的技术交底，领会设计意图，了解相关专业工种之间的配合要求。

根据工程特点，编制施工组织设计（施工方案），并按要求履行审批手续。

对危险性较大的分部、分项工程，按住房和城乡建设部要求组织专家进行论证，依据论证要求补充、修改施工方案。

2. 施工中所用的有关施工及验收规范、标准等技术资料的准备工作。

3. 了解工程项目所在地区的气象自然条件情况，建设场地和水文地质情况，以便有针对性地做好施工平面布置，确保施工顺利进行。

需要降水时，应执行当地水务和建设主管部门的规定，必要时应将降水方案报批或组织进行专家论证，以确保地下水的保护。

4. 组织技术及测量人员对现场进行详细勘测交桩，了解掌握线路走向、地形地貌等自然条件，对建设单位提供的地下管线情况进行调查，为施工提供准确的数据支持。

二、施工技术及要求1. 施工过程中应严格按照施工方案和施工图纸进行，确保工程质量。

2. 供暖管道安装应遵循一定的顺序，先安装主管道，再安装分支管道。

安装过程中应保证管道的平直和牢固，避免出现弯曲、变形等情况。

3. 供暖管道应采用合格的材料，确保管道的耐压、耐腐蚀性能。

4. 管道焊接应由专业人员进行，确保焊接质量。

焊接过程中应严格遵守焊接工艺规程，焊缝应饱满、均匀，避免出现气孔、裂纹等焊接缺陷。

5. 管道附件安装应严格按照设计要求进行，确保附件的性能和安全。

三、管道附件安装要求1. 阀门安装应平整、牢固，与管道连接严密，避免出现泄漏。

2. 补偿器安装应按照设计要求进行，保证补偿器的正常运行。

3. 过滤器安装应符合设计要求，确保供暖系统的清洁。

4. 仪表安装应准确可靠，便于观测和调节。

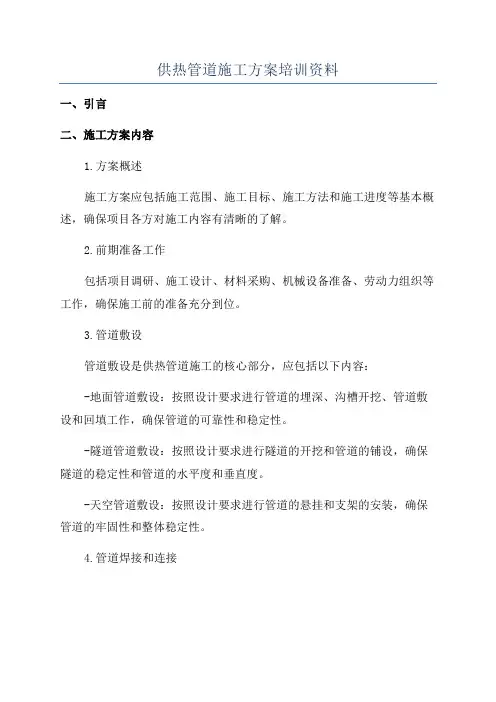

供热管道施工方案培训资料一、引言二、施工方案内容1.方案概述施工方案应包括施工范围、施工目标、施工方法和施工进度等基本概述，确保项目各方对施工内容有清晰的了解。

2.前期准备工作包括项目调研、施工设计、材料采购、机械设备准备、劳动力组织等工作，确保施工前的准备充分到位。

3.管道敷设管道敷设是供热管道施工的核心部分，应包括以下内容：-地面管道敷设：按照设计要求进行管道的埋深、沟槽开挖、管道敷设和回填工作，确保管道的可靠性和稳定性。

-隧道管道敷设：按照设计要求进行隧道的开挖和管道的铺设，确保隧道的稳定性和管道的水平度和垂直度。

-天空管道敷设：按照设计要求进行管道的悬挂和支架的安装，确保管道的牢固性和整体稳定性。

4.管道焊接和连接包括管道的端部焊接、管道的分段焊接、管道与阀门、法兰、四通等连接部件的焊接等。

焊接工作需要严格按照相关的规范和操作规程进行，保证焊缝的质量和连接的牢固性。

5.管道绝热管道绝热是保证供热系统高效运行和能源节约的重要环节。

绝热材料的选择和施工方式应满足设计要求，保证管道的保温和保冷效果。

6.管道保护包括管道的防腐、防腐蚀、防水、防震等措施，以及管道的定期巡检和维护、紧急修复等。

供热管道是长期暴露在外部环境中的，需要采取有效的措施保护其安全和稳定。

三、施工方案注意事项1.安全生产2.质量控制3.施工进度控制4.环境保护5.合理用地结语供热管道施工方案是供热工程成功的基础，良好的施工方案能够保证供热系统的安全、高效运行。

在供热管道施工过程中，需要严格遵守相关的规范和操作规程，注意施工中的安全、质量、进度和环境保护等方面的问题，确保施工顺利进行。

课程目标：1. 知识目标：了解地暖系统的组成、工作原理以及安装流程。

2. 技能目标：掌握地暖系统的安装方法、注意事项以及调试技巧。

3. 情感目标：培养学生对节能环保的认识，提高学生的实际操作能力。

教学重点：1. 地暖系统的组成和工作原理。

2. 地暖系统的安装流程和注意事项。

3. 地暖系统的调试和验收。

教学难点：1. 地暖系统的施工工艺和质量控制。

2. 地暖系统的节能效果评估。

教学准备：1. 多媒体课件：地暖系统组成、工作原理、安装流程、注意事项等。

2. 实物教具：地暖系统组件、工具等。

3. 教学视频：地暖系统安装过程。

教学过程：一、导入1. 提问：同学们，你们知道地暖是什么吗？它有哪些优点？2. 学生回答，教师总结：地暖是一种节能、环保、舒适的供暖方式，具有高效、卫生、安全等优点。

二、新课讲解1. 地暖系统的组成和工作原理- 讲解地暖系统的组成部分：分水器、集水器、地暖管、保温板、找平层、填充层、装饰层等。

- 介绍地暖系统的工作原理：通过热水或电热在地暖管中循环，将热量传递到地面，实现室内供暖。

2. 地暖系统的安装流程- 测量与设计：根据房屋结构和供暖需求，进行测量和设计。

- 材料准备：准备地暖系统所需的各种材料。

- 地面处理：对地面进行找平、保温处理。

- 地暖管铺设：按照设计图纸，铺设地暖管。

- 回填与找平：回填找平层，保证地暖管水平。

- 装饰层施工：施工装饰层，如瓷砖、地板等。

3. 地暖系统的注意事项- 选择合适的材料和设备。

- 注意地暖管的铺设间距和走向。

- 避免在管道附近进行打孔、凿墙等施工。

- 确保施工质量，避免管道漏水。

4. 地暖系统的调试和验收- 调试：检查地暖系统是否正常工作，调整水温、流量等参数。

- 验收：检查地暖系统是否达到设计要求，如温度、热效率等。

三、实践操作1. 学生分组，每组领取一套地暖系统组件和工具。

2. 教师演示地暖系统的安装过程，包括地面处理、地暖管铺设、回填与找平等。

教案名称：地暖工程施工课时：2课时年级：八年级教材：《建筑施工技术》教学目标：1. 了解地暖工程的基本概念、施工流程和施工技术。

2. 掌握地暖工程的施工准备、施工方法和注意事项。

3. 能够分析地暖工程中的质量问题并提出解决办法。

教学重点：1. 地暖工程的基本概念、施工流程和施工技术。

2. 地暖工程的施工准备、施工方法和注意事项。

教学难点：1. 地暖工程中的质量问题及解决办法。

教学过程：第一课时：一、导入新课教师播放地暖工程施工的视频，引导学生关注地暖工程的特点和施工过程。

二、自主学习学生阅读教材，了解地暖工程的基本概念、施工流程和施工技术。

三、课堂讲解1. 地暖工程的基本概念：地暖工程是一种利用地面作为散热面，通过热介质将热量传递到地面，使室内温度均匀分布的供暖方式。

2. 施工流程：地面清理→铺设地暖主管→保温板敷设→反射膜敷设→钢丝网敷设→加热管敷设→冲洗和试压→地暖保护层浇筑→冲洗、试压→饰面层安装→分水器及集水器安装→试压、调试。

3. 施工技术：（1）地面清理：清理地面杂物，检查地面标高是否满足地暖施工的尺寸要求。

（2）铺设地暖主管：使用骑行码固定地暖主管，确保主管牢固。

（3）保温板敷设：注意对节点的细节把控，如墙侧边、伸缩缝等。

（4）反射膜敷设：确保反射膜平整、无破损。

（5）钢丝网敷设：钢丝网应均匀分布，固定牢固。

（6）加热管敷设：根据设计要求敷设加热管，注意间距和固定。

（7）冲洗和试压：冲洗管道，检查管道是否通畅；试压检查管道是否泄漏。

（8）地暖保护层浇筑：浇筑混凝土保护层，养护至设计强度。

（9）冲洗、试压：再次冲洗管道，试压检查系统是否正常。

（10）饰面层安装：安装饰面层，注意不得在地面随意切割。

（11）分水器及集水器安装：安装分水器及集水器，确保安装牢固。

（12）试压、调试：试压检查系统是否正常，调试系统运行参数。

四、课堂练习学生根据教材，回答地暖工程施工的相关问题。

第二课时：一、复习导入教师提问地暖工程施工的相关问题，引导学生回顾上节课的内容。
