Pro E工程图技巧

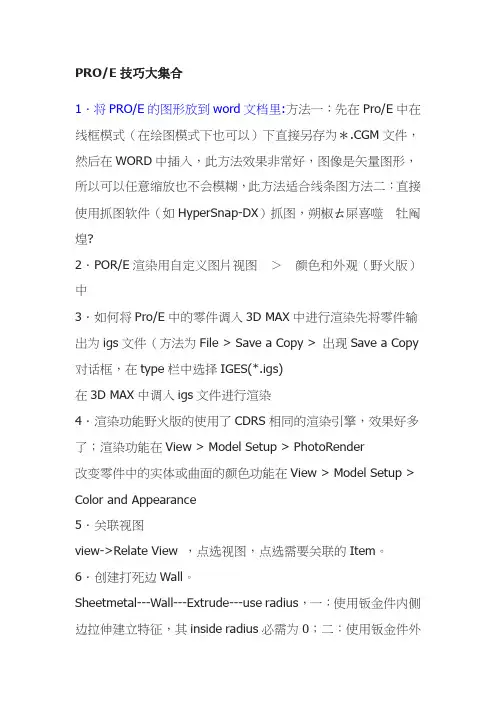

PRO/E技巧大集合1〃将PRO/E的图形放到word文档里:方法一：先在Pro/E中在线框模式（在绘图模式下也可以）下直接另存为＊.CGM文件，然后在WORD中插入，此方法效果非常好，图像是矢量图形，所以可以任意缩放也不会模糊，此方法适合线条图方法二：直接使用抓图软件（如HyperSnap-DX）抓图，朔椒ㄊ屎喜噬 牡阄煌?2〃POR/E渲染用自定义图片视图＞颜色和外观（野火版）中3〃如何将Pro/E中的零件调入3D MAX中进行渲染先将零件输出为igs文件（方法为File > Save a Copy > 出现Save a Copy 对话框，在type栏中选择IGES(*.igs)在3D MAX中调入igs文件进行渲染4〃渲染功能野火版的使用了CDRS相同的渲染引擎，效果好多了；渲染功能在View > Model Setup > PhotoRender改变零件中的实体或曲面的颜色功能在View > Model Setup > Color and Appearance5〃关联视图view->Relate View ，点选视图，点选需要关联的Item。

6〃创建打死边Wall。

Sheetmetal---Wall---Extrude---use radius，一：使用钣金件内侧边拉伸建立特征，其inside radius必需为0；二：使用钣金件外侧边拉伸建立特征，其inside radius必需为0；要画外侧轮廓线。

7〃创建压边先切除缺口；Sheetmetal---Wall---Extrude---use radius在切除边上拉伸特征。

inside radius设为0。

8. 翻孔攻丝打底孔；Sheetmetal---Wall---Swept-.>Use Radius 草绘翻孔高度直线；定义Radius；Cosmetics---Thread，注意选择翻孔上来的直孔璧。

pro e教程
Pro E是一种软件工具，用于3D建模和设计。

本教程将向您
介绍Pro E的基本功能和操作步骤。

第一步，打开Pro E软件并创建一个新的工程。

您可以选择创
建一个新的零件、装配或绘图。

第二步，选择合适的绘图工具并开始绘制。

您可以使用线条、圆、矩形等形状工具来创建基本几何图形。

第三步，使用修剪、延伸和偏移等编辑工具对绘图进行修改。

您可以调整绘图的大小、形状和位置。

第四步，添加约束和尺寸以确保绘图与设计要求相符。

您可以设置长度、角度和对称性等约束条件。

第五步，使用特征工具创建具体的几何特征。

您可以添加孔洞、凹槽、螺纹等特征以实现更复杂的设计。

第六步，进行装配。

将不同的零件组装在一起，并使用约束条件确保它们的正确位置和相对关系。

第七步，进行渲染和动画。

使用Pro E的渲染工具将设计呈现
为逼真的图像，并创建动画以展示设计过程。

第八步，进行分析和优化。

使用Pro E的分析工具评估设计的
强度、流体动力学和热传导等特性，并进行优化改进。

最后，保存您的设计并输出为所需的文件格式。

您可以选择将设计导出为2D图纸、3D模型或其他格式以供其他人查看和
使用。

希望这个Pro E教程对您有所帮助！以上是基本的操作步骤，
通过不断练习和探索，您可以更好地掌握Pro E的功能和应用。

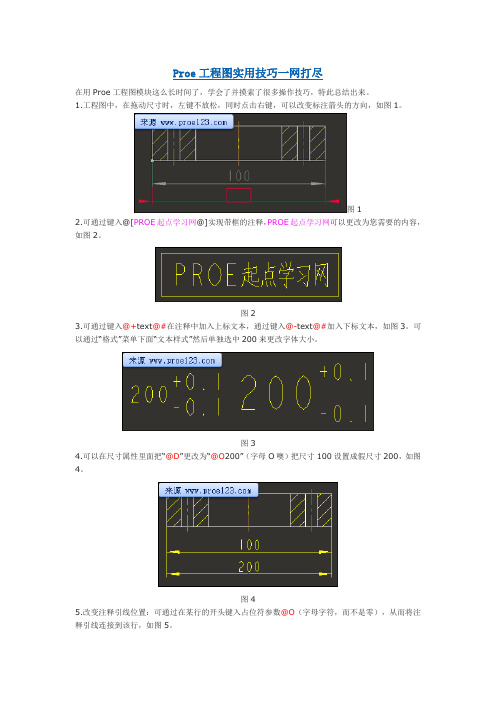

Proe工程图实用技巧一网打尽
在用Proe工程图模块这么长时间了，学会了并摸索了很多操作技巧，特此总结出来。

1.工程图中，在拖动尺寸时，左键不放松，同时点击右键，可以改变标注箭头的方向，如图1。

图1
2.可通过键入@[PROE起点学习网@]实现带框的注释，PROE起点学习网可以更改为您需要的内容，如图2。

图2
3.可通过键入@+text@#在注释中加入上标文本，通过键入@-text@#加入下标文本，如图3。

可以通过“格式”菜单下面“文本样式”然后单独选中200来更改字体大小。

图3
4.可以在尺寸属性里面把“@D”更改为“@O200”（字母O噢）把尺寸100设置成假尺寸200，如图4。

图4
5.改变注释引线位置：可通过在某行的开头键入占位符参数@O（字母字符，而不是零），从而将注释引线连接到该行，如图5。

图5
6.选中注释后可以点选右键选中“切换引线类型”来把引线切换到文字下方，如图6。

图6。

&sym(p)文本中插入符号plot_linestyle_scale 1或2,3如果您的工程图配置文件没有把SHOW＿TOTAL＿UNFOLD＿SEAM设为NO,就先修改一下,否则,旋转剖视图的中心线部位,会出现一条实线,附录1. 设计工程师规范化工作当用户设计零件, 装配和工程图时，有些信息可自动列入明细表中，但更多的相关信息，可以通过设定参数的方式，在设计阶段设定。

根据用户的不同需求，参数可自行设计，方法如下:工具??参数??添加新参数??输入名称(如Cname, Cmat,或中文参数，如名称、图号、材料等等。

)一) 设计零件文件/新建/零件/输入零件名/使用缺省模板工具/参数/数值/Cname/输入零件名称工具/参数/数值/Cmat/输入零件材料工具/参数/数值/Cindex/输入零件图号工具/参数/数值/ptype/输入零件类型：W 外购件J 借用件B 标准件Z 重要件G 关键件编辑/设置/质量属性/密度/输入相应密度。

然后再进行相应零件的设计。

二) 设计装配文件/新建/组件/输入装配名/ /使用缺省模板工具/参数/数值/Cindex/输入装配图号工具/参数/数值/Cname/输入装配名称然后再进行相应装配的设计。

三) 设计工程图文件/新建/绘图/输入图名/清除使用缺省模板/格式为空/调用相应图框/调入要出图的模型，然后再进行相应布图工作。

1附录2. 工程图中的几个使用技巧一）尺寸公差：1、公差标准与等级Pro/E提供两种公差标准，美国标准ANSI,国际及欧洲标准ISO/DIN标准。

公差分四级由高到低分别是Fine, Medium, Corase及Very Corase。

关于这两个参数我们既可以用系统的缺省值，也可以在config.pro中由Tolerence_standend 及Tolerence_class设定，也可在模型中修改菜单结构如下：2、尺寸公差标注Pro/E的三维模型和二维图是全相关的，因此公差的标注就存在两种方法。

proe建模教程Pro/E（Pro/ENGINEER）是一种三维计算机辅助设计（CAD）软件，被广泛用于机械设计领域。

本文将详细介绍Pro/E建模的基本步骤和相关技巧。

Pro/E建模的基本步骤如下：1. 创建零件：打开Pro/E软件，选择“创建零件”选项。

在绘图界面中，选择适当的平面来开始绘制。

可以选择绘制基本几何形状，如立方体、圆柱体、锥体等，也可以导入已有的CAD图纸。

2. 设计特征：在零件中添加设计特征，如凸起、凹陷、孔洞等。

可以使用多种绘图工具来实现，如拉伸、旋转、切割等。

根据设计需要，可以设置特征的大小、位置和形状等。

3. 添加材料：选择适当的材料来给零件添加实际的物理属性。

Pro/E包含了多种默认材料，也可以自定义材料属性。

通过添加材料，可以对零件进行强度分析和模拟。

4. 创建装配体：将多个零件组合在一起，创建装配体。

可以使用装配功能来调整和对齐零件的位置。

通过装配体，可以检查零件之间的干涉和间隙，并进行装配仿真。

5. 添加约束：为装配体添加适当的约束条件，确保零件之间的合理连接。

可以使用约束工具来设置零件的固定、旋转、对齐等约束条件。

通过约束，可以评估装配体的运动和功能。

6. 创建图纸：完成零件和装配体的设计后，可以创建相关的制图。

选择适当的图纸模板和图纸尺寸，添加必要的标注和尺寸。

可以使用视图工具来显示不同的视角，并生成2D图纸。

以上是Pro/E建模的基本步骤，接下来介绍一些Pro/E建模的技巧：1. 熟悉快捷键：Pro/E有很多快捷键可以加快工作速度。

熟悉常用的快捷键，如拖动、旋转、复制等，可以提高效率。

2. 使用参数化设计：Pro/E支持参数化设计，可以通过定义参数来调整零件的尺寸和形状。

在设计过程中，合理使用参数可以提高设计的灵活性和可操作性。

3. 学习草图技巧：在Pro/E中，草图是创建零件的基础。

学习草图绘制的技巧，如使用约束、添加尺寸等，可以更好地控制零件的形状和尺寸。

CONFIG里把单位设置为mmKgS(毫米千克秒);CONFIG里写入:dxf_out_scale_views=yes以上输出后为1:1；mm 视图比例设置是1:1，视图比例要按页面比例，不要用“定制比例单位是公制是英制设了没有？？比例差了25.4倍！这个问题应该是你在建立工程图时选用了英制单位的模板。

文件——准备——绘图属性要解决这个问题方法有多种，1.不使用PROE自带的模板，使用自己定义的模板，或者是别人使用没问题的模板。

2.必须注意的是，在建立工程图之前必须先编辑好工一个工程图配置文件(*dtl)，并且在CONFIG.PRO配置文件中加一行调用你建立的工程图配置文件。

这样就应该OK了。

怎样设置工程图配置文件，就在搜索下吧，论坛里很多。

Pore工程图可以替换文件吗？Pore半剖视图：第一选择剖切的平面；第二选择中心线的面，第三选择方向。

阶梯剖视图：1、双击要转剖切面的那个视图视图管理——新建截面——2、偏移-双侧-单一-完成，输入截面名称3、选择“使用先前的”4、绘完点“草绘”中的“完成”5、再截面视图上右键，添加箭头，选取主视图。

双击要局部剖视的视图：选择刚才的A，局部，选择局部截面的点；绘制边界——然后应用Pore怎么弄二等分基准面隐藏线不显示：隐藏线移除新建——格式——输入名称——格式——空——横向——a4插入——来自数据——来自文件建立表格：输入文字——双击单元格——注释属性——文本样式——选择已有绘图。

不使用默认模板，指定模板为：空，横向、图纸大小为A4。

开始创建表格。

指定表格的起点在图框的右下角。

字符数为表格高度新建——“格式”——不使用模板指定模板为空，以横向A4 为例。

进入界面后会自动生成一个长方形框，再将边界往里偏移3mm。

用“拐角”命令，将偏移进去的交叉处修剪掉，需要按住ctrl键操作。

添加一个4X3 的表格。

第一行合并起来。

点选就行或两个对角线的单元格。

在表格上点右键，调整格子的高度和宽度，右击移动特殊捕捉到定点？双击表格即可添加需要的文字，然后调整字体及大小。

CREOPROE技巧集锦CREO（原称Pro/ENGINEER）是美国PTC公司开发的集计算机辅助设计、计算机辅助制造和计算机辅助工程分析于一体的三维实体建模工具。

在使用CREO进行设计时，有一些技巧可以帮助提高效率和准确性。

下面是一些常见的CREO、PROE技巧集锦：1.使用参数化建模：CREO具有参数化建模的能力，可以使用尺寸、关系和表格来定义实体的形状和特征。

这样做能够使模型具有可调性，方便后续的修改和优化。

2.使用工具栏和快捷键：CREO提供了丰富的工具栏和快捷键，方便用户快速调用常用功能。

可以根据自己的习惯设置自定义的快捷键，提高工作效率。

3.使用装配设计功能：在进行装配设计时，可以使用CREO的装配功能。

该功能可以帮助用户确定组件之间的关系和配合关系，快速完成装配设计。

4.使用草图和曲面建模：CREO不仅可以进行实体建模，还可以进行草图和曲面建模。

对于一些比较复杂的形状，可以使用草图和曲面建模进行更精细的调整和优化。

5.使用模块化设计：CREO提供了模块化设计的功能，可以将设计分为多个模块，每个模块独立设计，最后进行组合。

这样可以提高设计的可复用性和可维护性。

6.使用装配模式：CREO提供了不同的装配模式，如顶底视图、剖视图等。

可以根据需要选择合适的装配模式，帮助用户更清楚地了解装配的结构和关系。

7.使用自动约束：CREO提供了自动约束的功能，可以自动识别并添加适当的约束关系。

这样可以减少手动添加约束的工作量，提高设计效率。

8.使用标准件库：CREO提供了丰富的标准件库，可以直接使用这些标准件，而不需要重新设计。

这样可以节省设计时间，提高设计效率。

9.使用参数表和族表：CREO提供了参数表和族表的功能，可以根据需要批量生成不同尺寸和规格的设计。

这样可以提高设计的灵活性和适应性。

10.使用分析和优化功能：CREO提供了分析和优化的功能，可以对设计进行力学分析、热分析等，进而进行优化和改进。

pro e特征创建的方法Pro/E（也称为PTC Creo）是一款领先的三维设计软件，广泛应用于工程设计和制造领域。

其强大的功能和灵活的特征创建方法使得用户能够轻松地进行产品设计和开发。

本文将介绍Pro/E的特征创建方法和其应用。

特征创建是Pro/E的一项核心功能，它允许用户通过基本的形状和操作来创建复杂的产品模型。

特征创建方法基于参数化建模技术，可实现模型的快速修改和更新。

下面将介绍几种常用的特征创建方法。

1. 基础特征基础特征是Pro/E中最基本的创建方法之一。

用户可以通过绘制线条、创建曲面和几何体来构建基础特征。

例如，用户可以通过绘制草图并拉伸它们来创建立方体、圆柱体、圆锥体等基本几何形状。

基础特征可以通过添加约束条件和参数进行精确控制，使得模型的尺寸和形状可以随时变更。

2. 法线特征法线特征是一种利用表面法线方向创建复杂模型的方法。

通过指定起始面和法线方向，用户可以创建各种基于曲面的特征，例如凸起、凹陷和倒角等。

法线特征可以通过控制法线方向和距离参数来精确调整模型的形状和尺寸。

3. 异形特征异形特征是一种用于创建非规则形状模型的方法。

通过定义曲线、曲面和剖面，用户可以创建各种复杂的几何形状，如扭曲形状、异形孔和曲面连接等。

异形特征功能强大且灵活，可以满足各种创新设计的需求。

4. 草图特征草图特征是一种基于二维草图创建三维模型的方法。

用户可以通过绘制草图和添加约束条件来创建各种形状。

然后，用户可以通过拉伸、旋转或挤压等操作将草图转换为三维模型。

草图特征具有直观简单的操作方式，方便用户快速创建和修改模型。

5. 组合特征组合特征是一种将多个基本特征组合成一个复杂模型的方法。

用户可以通过布尔操作、体相交和特征融合等技术将不同的特征组合起来。

组合特征可以用于创建带有孔洞、棱角和复杂曲面的模型。

通过组合特征，用户可以将多个简单的特征组合成一个更具复杂性和功能性的模型。

综上所述，Pro/E的特征创建方法是一种高效、灵活和精确的方式，可帮助设计师快速创建和修改产品模型。
