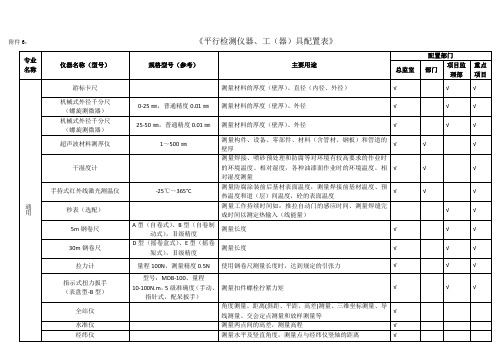

电线电缆检测仪器设备表

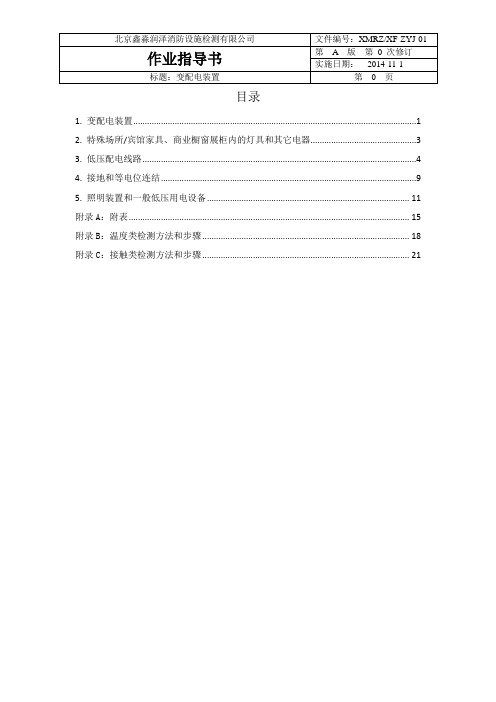

目录1. 变配电装置 (1)2. 特殊场所/宾馆家具、商业橱窗展柜内的灯具和其它电器 (3)3. 低压配电线路 (4)4. 接地和等电位连结 (9)5. 照明装置和一般低压用电设备 (11)附录A：附表 (15)附录B：温度类检测方法和步骤 (18)附录C：接触类检测方法和步骤 (21)1. 变配电装置1.目的规范公司全体检测人员变配电装置的检测工作。

2.适用范围变配电装置检测工作。

3.检测依据《北京市电气防火检测技术规范DB11/065-2010》4.仪器设备4.1钳形表（AC/DC电压：0-600V；AC/DC电流：0-400A）4.2真有效值钳形表（AC/DC电压：0～1000V，AC/DC电流：0～1000A）4.3红外测温仪（-50℃～550℃）4.4红外热像仪（-20℃～+300℃或-20℃～+350℃）4.5辐射温度计（-18℃～275℃）5.抽样6.检测步骤6.1油浸、干式变压器的次级电压（依据条款 4.1.3.f）(1)变压器输出至低压配电柜，使用万用表测量低压配电柜进线端电压。

(2)观察变压器的自有仪表，记录数值。

(3)数值可疑或有条件时可用有效检定的真有效值电压表重新检测，详见附录C：接触类检测方法和步骤。

6.2油浸、干式变压器的次级相电流、中性线电流的真有效值（依据条款 4.1.3.e、4.1.3.g、4.1.3.h）（1）用钳形表测量变压器低压侧各相电流和中性线电流。

如果中性线电流等于或大于相线电流，应测量相线谐波电流，最高测量9次谐波，电流总谐波畸变率（THDi）参照GB/T 14594规定。

（2）在TN、TT系统中，当三相变压器为Y，yn0结线组别时，中性线电流不得超过低压绕组额定电流真有效值的25%，且一相电流在满载时不得超过额定电流值；（3）当三相变压器为D，yn11结线组别时，中性线电流真有效值不应大于低压绕组额定电流。

注：数值可疑或有条件时可用有效检定的真有效值钳流表重新检测，详见附录C：接触类检测方法和步骤。

数字兆欧表使用方法一、什么是数字兆欧表数字兆欧表，也称为绝缘电阻测试仪，是一种用于测量电气设备或电线电缆绝缘电阻的仪器。

它能够快速准确地检测绝缘电阻的大小，以确保电气设备的安全性和可靠性。

二、数字兆欧表的使用前准备在使用数字兆欧表之前，需要进行一些准备工作，以确保测试的准确性和安全性。

1. 检查仪器：确保数字兆欧表处于正常工作状态，无损坏或故障。

2. 清洁被测物体：清除被测物体表面的杂质和污垢，以确保测量结果的准确性。

3. 断电：在进行绝缘电阻测试之前，确保被测设备已经断电，并且与电源完全隔离，以避免电击事故发生。

三、数字兆欧表的使用步骤1. 连接电源：将数字兆欧表的电源线与电源插座连接，并确保仪器的电源开关处于关闭状态。

2. 选择测量范围：根据被测物体的绝缘电阻范围，选择合适的测量范围。

通常，数字兆欧表提供多个测量范围可供选择。

3. 连接测试线：将数字兆欧表的测试线（一般为红色和黑色）分别连接到被测物体的测试端口上。

红色线连接正极，黑色线连接负极。

4. 打开电源：打开数字兆欧表的电源开关，仪器即可开始工作。

此时，数字兆欧表会显示电阻值或绝缘电阻的测量结果。

5. 进行测量：根据数字兆欧表的显示，可以判断被测物体的绝缘电阻是否正常。

如果显示的数值超出了设定的安全范围，说明被测物体存在绝缘故障。

6. 记录测量结果：在进行测量的同时，应当记录下测量结果，以备后续分析和比对。

四、注意事项在使用数字兆欧表时，需要注意以下事项，以确保测试的准确性和安全性。

1. 避免高电压：在进行绝缘电阻测试时，应避免使用高电压，以免对被测物体造成损坏或电击伤害。

2. 防止短路：在连接测试线时，应确保测试线之间没有短路，以免影响测量结果或对仪器造成损坏。

3. 注意温度：在进行绝缘电阻测试时，应注意被测物体的温度。

高温环境可能导致绝缘电阻降低，影响测试结果的准确性。

4. 避免干扰：在进行绝缘电阻测试时，应避免外部电磁场或干扰物的影响，以免对测试结果产生干扰或误差。

电线电缆作业指导书一、适用范围：本作业指导书适用于室温条件下电线电缆的导体直流电阻试验及截面直径。

二、检测依据：1《电缆和光缆绝缘和护套材料通用试验方法第11部分：厚度和外形尺寸测量机械性能试验》GB/T2951.1-20082《电线电缆电性能试验方法第4部分:导体直流电阻试验》（GB/T 3048.4-2007）3《额定电压450/750V及以下聚氯乙烯绝缘电缆第2部分：试验方法》（GB/T 5023.2-20084《电线电缆电性能试验方法第2部分：金属材料电阻率试验》GB/T3048.2-20075 《裸电线试验方法第2部分：尺寸测量》三、试验仪器设备:单臂电桥；四、试样制备：4.1 试样截取从被试电线电缆上截取长度不小于1m的试样，或以成盘（圈）的电缆做为试样。

去除试样外表面绝缘、护套或其他覆盖物，也可以只去除试样两端与测量系统相连接部位的覆盖物，露出导体。

去除覆盖物时应小心进行，防止损伤导体。

4.2 试件拉直需要将试样拉直，不应有任何导体试样导体横截面发生变化的扭曲，也不应导致试样导体伸长。

4.3试样表面处理应预先清洁连接部位的导体表面，去除附着物，污垢和油垢。

连接处表面的氧化层应尽可能除尽。

如用试剂处理后，必须用水充分清洗以清除试剂的残留液。

对于阻水型导体试样，应采用低熔点合金浇注。

4.4大截面铝导体试样型式试验的试样长度导体截面（95-185）mm2，取3m；导体截面240mm2及以上，取5m。

有争议时，导体截面95-185mm2，取5m；导体截面240mm2及以上，取10m。

五.实验程序5.1实验环境温度5.1.1形式试验时，试样应在温度为（15～25）℃和空气湿度不大于85%的试验环境中放置足够长的时间，在试样放置和试验过程中，环境温度的变化应不超过±1℃。

应使用最小刻度为0.1℃的温度计测量环境温度，温度计距离地面应不少于1m,距离墙面应不少于10cm，距离试样应不超过1m，且二者大致在同一高度，并应避免受到热辐射和空气对流的影响。

导线截面积、导体电阻检测一．目的检测建筑外窗保温性能，指导检测人员按规程正确操作，确保检测结果科学、准确。

二．检测参数及执行标准导线截面积、导体电阻执行标准GB50411-2007《建筑节能工程施工质量验收规范》GB/T3048.4-2007《电线电缆电性能试验方法第4部分：导体直流电阻试验》三．适用范围适用于建筑低压配电系统的电缆、电线。

四．职责检测员必须执行国家标准，按照作业指导书操作，边做试验，边做好记录，编制检测报告，并对数据负责。

五．样本大小及抽样方法同厂家各种规格总数的10%，且不少于2个规格；每个规格送样三根,每根不少于1.2米。

六．仪器设备直流电阻测试仪：型号：SB2230。

七．环境条件试验在温度20℃±1℃，相对湿度小于85%的条件下进行。

试验前将全部试样在该环境下放置一天以上。

17.89.1—1导线截面积、导体电阻检测17.89.1—2八．试验步骤及数据处理1、从被试电线电缆上切取长度不小于1.2米的试样，安装在电桥架上并拉直。

2、按仪器说明书连接好电路，接通电源预热60min 即可进行测量，直接读数x R 单位为Ω。

3、结果按下式计算： 20R =t x K R L1000式中：20R --20℃时每公里长度电阻值，单位为Ω/km ；x R --t ℃时L 长电缆的实测电阻值，单位为Ω；t K --测量环境温度为t ℃时的电阻温度校正系数；L --试样的长度为1m 。

在t ℃时测量导体电阻校正到20℃时的温度校正系数t K4、导线截面积测定 现按测量直径的方法进行 如有2009新标准则按新标准做。

九．检验结果的判定低压配电系统选择的电缆、电线截面不得低于设计值，截面和每芯导导线截面积、导体电阻检测体电阻值应符合下表的规定。

不同标称截面的电缆、电线每芯导体最大电阻值十．记录格式记录用《建设工程质量检测数据信息技术标准》表C6.18.17《导线截面积、导体电阻检测记录》，报告用《建设工程质量检测数据信息技术标准》表B6.18.17《导线截面积、导体电阻检测报告》。

电线电缆的性能要求与检测项目第一节电线电缆产品的性能要求任何产品的性能要求来源于而大方面：一是基本使用功能提出的要求，即要求产品在预订的使用寿命期内能充分，并力求最佳地满足使用所需要的基本技术要求。

二是产品应能适应所使用的环境、使用状况以及安装敷设过程中的各种各样境况而提出的技术要求。

即要求产品在上述这些情况下使用时，应尽可能的具备相应地抵抗各种外界因素损害其基本功能的能力，保证产品的正常工作。

这些，对于电线电缆产品也是同样的，但由于它的品种范围广，大量的品种是为了满足不同的使用环境、使用状况等而出现的。

因此从总体上讲，线缆产品的性能要求涉及面非常广；特别是有许多性能要求（主要是因环境、使用状况、安装敷设过程中提出的）是大多数机电产品所没有的，或不可能有的；这就增加了线缆产品中性能要求的多样性和复杂性。

一.基本的使用功能要求从线缆产品的传输功能来讲，用于三大领域即电力系统、信息系统和作为电磁能量转换的元件的所有电线电缆产品，本质只有传输电流和传递信息电磁波两大类。

下面分别以电力电缆和市内通信电缆两个类别为例进行说明。

(一)电力电缆使用功能要求电力电缆应具有的使用功能是：安全、可靠地传输大容量的电能。

由此提出对电力电缆的基本性能要求是：1.良好的导电性能即导体的电阻要小，从而可控制导线通过电流时产生导线损耗（I2R）,和线路的电位降（I2R）。

2.优良的电绝缘性能要求绝缘层的绝缘电阻要高；绝缘层被高电压破坏（击穿）的抵抗能力要强、即绝缘层的击穿试验电压值要比工作电压有较大的裕度；以及介质损耗要小，以免介质（即绝缘体）在工作状态下因自身发热量大而降低材料的电绝缘性能。

由于绝缘材料大多数为高分子材料（天然或合成），因此其使用寿命极为重要。

3.要保证工作状态下的热平衡电力电缆在传输电流时，电缆因导体电阻发热、介质损耗发热等，因此本身是一个热源。

在电缆结构设计时，必须使其所发的热能够向外界发散而到达一种稳定的热平衡；否者电缆将无法工作。

电线电缆检测设备都有哪些?
电线电缆检测设备都有哪些?我们可以看一下专业的检测设备公司。

很多不同地方的电线电缆需要的设备也都各不相同，你先咨询一下比较好。

检测使用的设备有电线还有测电笔万能表这些对他来讲都是很有作用检测使用的设备有电线，还有测电笔万能表，这些对他来讲都是很有作用的。

电线电缆检测设备都有哪些我觉得有很多，比如说首先它的一个探测的一个方案，比如说啊，他本身呢就是靛蓝，一定要有专业的一些。

电力电缆检测这些设备网设这个设备应该这个专业方面的，即使那些感应装置啊，感觉的这个车电笔啊，等等。

电缆故障测试仪是一套综合性的设备。

用于电力电缆开路、短路、接地、低阻、高阻闪络性及高阻泄漏性故障的测试，以及同轴通信电缆和市话电缆的开路、短路故障的精确测试。

还可以测试电缆路径、埋深，以及电波测速，核定电缆长度等，并可建立电缆档案以便日常维护管理。

该仪器采用多种探测方式，应用当代先进的电子技术成果。

采用计算机技术及微电子技术，具有智能化程度高、功能齐全、使用范围广、测试准确、使用方便等特点。

电缆故障测试仪可用于电缆的开路、短路、接地故障以及高阻泄漏性故障和高阻闪络性故障。

特点适用测试各种型号、不同等级电压的通信电缆和电力电缆。

仪器功能齐全，测试故障安全、迅速、准确;并配有菜单显示操作功能，无需对操作人员作专门的训练;具有波开及参数存储、调出功能。

除上述功能之外，电缆故障测试仪还具有双踪显示功能，可将故障电缆的测试波形与正常波形进行对比，有利于对故障的进一步判断。
