LED升压、升降压的驱动恒流IC推荐一

关于LED驱动电源那些常见的十款经典LED驱动芯片目前，芯片设计行业越来越多的厂家加入了LED设计，设计出众多型号，在此从性能价格比方面详细的谈谈，怎样选择自己合适的IC，哪些IC最合适自己准备设计的产品。

为IC设计企业了解市场需要什么样的IC，应该制定什么价位中合适。

价格随时会变动只能为参考值。

质量和价格是决定是否采用的因数，符合产品设计质量参数要求很重要！价格更重要！1、美国CATALYST公司-CAT4201这个IC驱动1-7颗1W LED。

效率可达92%，6-28V电压输入范围降压型驱动应用设计。

它最大的优势是封装SOT23大小，线路简介，符合目前多数小体积灯杯设计使用要求。

大阻值范围电流调节，可以电位器宽阻值范围调节亮度，比如设计台灯等产品需要这样时。

2、美国国家半导体 LM3404LM3404和LM3402的线路一样，不同的是电流可以达到1A，驱动1-15pcsLED性价比较高。

上面所列IC规格都是内置MOS管，内置MOS管可以简化线路设计，小体积，降低设计综合成本，故障率也会降低。

因其目前IC工艺制成、成本等原因大于1A以上的LED驱动IC需要外置MOS管。

在我们日常产品设计中经常会遇到大电流设计，比如5W、10W等更高功率的设计要求，那只能选择外置MOS管的IC才可以。

3、褒贬不一的LED驱动芯片IC-AMC7150在当时AMC7150还是不错的，它有个很重要的因数就是价格，有不到2元的市场价格，是你采用它的理由。

AMC7150目前有几十家可以直接替换的IC型号，价格战会无法避免。

在设计参数要求不高的低压4-25V产品中可以选择它，基本驱动能力在3W以下应用设计。

比如1W串3颗或3W 1颗LED设计是稳定的。

4、欧洲Zetex公司-ZXLD1350这颗IC目前市场反应良好，也是SOT23小体积封装，输入7-30V 电压降压恒流驱动1-7psc LED，线路简洁实用。

设计时Rs要紧靠IC 避免供电电压大幅度不动，这样会影响恒流效果。

最新LED恒流驱动芯片汇总
LED恒流驱动芯片是一种用于控制LED灯工作电流的电子器件，它可
以帮助提高LED灯的亮度、节能和寿命。

随着LED照明技术的发展，LED
恒流驱动芯片也在不断更新和改进。

以下是一些最新的LED恒流驱动芯片
的汇总介绍。

1.NXPSSL5028GPH：NXPSSL5028GPH是一款数字式LED恒流驱动芯片，集成了多种电流选择和调节功能，可以实现精确的电流控制和亮度调节。

该芯片可广泛应用于室内和室外LED照明产品，具有高效、稳定和可靠的
特点。

2. STMicroelectronics L6924D：STMicroelectronics L6924D是一
款高性能LED驱动芯片，具有高达95%的转换效率。

该芯片采用恒流控制
和PWM调光技术，可以实现高亮度的LED照明效果。

同时，该芯片还具有
热保护和电压保护功能，有效保护LED灯的使用寿命。

4. Infineon ILD8150：Infineon ILD8150是一款集成式恒流驱动芯片，适用于室内和室外LED照明产品。

该芯片采用了新型的TRILINX技术，可以提供高效、低噪声和高稳定性的LED驱动效果。

同时，该芯片还具有
多种保护功能，如过温保护、短路保护和过电流保护等。

以上是一些最新的LED恒流驱动芯片的汇总介绍。

这些芯片具有高效、稳定和可靠的特点，可以实现精确的电流控制和亮度调节，满足不同应用
场景的LED照明需求。

随着LED技术的不断发展，LED恒流驱动芯片将继
续推陈出新，为LED照明市场带来更多创新和发展。

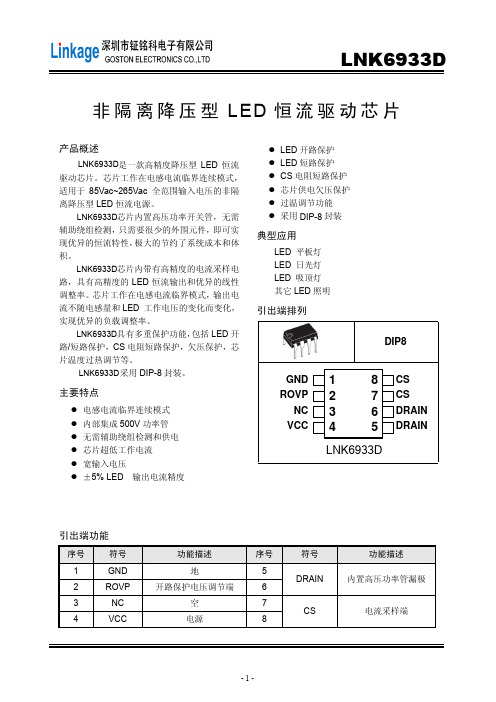

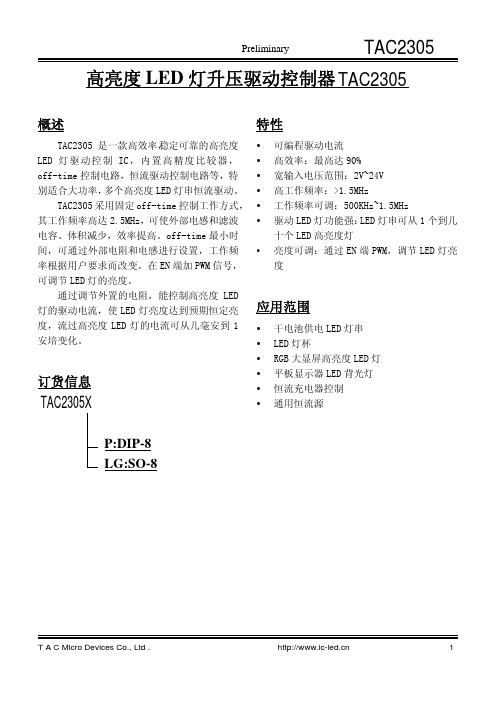

Preliminary
Preliminary
Preliminary
Preliminary
通过储能电感的最大电流为I
LMAX =250／R
CS
(mA)，通过LED的平均电流ILED约为3R×I
LMAX。

Rcs
阻值不同，就可设置通过LED的驱动电流，R CS越小，驱动电流越大。

R
CS
的选择公式如下：
Rcs=250mV
（I LED+0.5×I L）
I LED为通过LED灯的电流；I L为通过电感L的峰值电流
例如：I L＝150mA I LED=500mA 则R CS=0.43Ω
RC和CC的选用
RC和CC为补电容和电阻，通常在工作频率高才使用。

MOSFET的选用
首先要考虑MOS管的耐压，一般要求MOS管的耐压高于输出电压2倍。

其次，根据驱动LED灯电流的大小，选择MOS管的I DS最大电流。

一般情况下，应选用MOS管的I DS最大电流是LED灯驱动电流的5倍以上。

另外,MOS管的内阻要小，以减小在MOS管上的功率损耗；MOS 管的R DS应小于0.3欧以下，LED驱动电流越大；R DS应越小，R DS越小，变换效率越高。

包装。

典型应用电路图图1 OC4001高精度升降压恒流驱动应用概述 OC4001 是一款宽输入输出电压范围的高精度、高效率的升降压型LED 恒流驱动控制芯片。

OC4001采用电流模闭环控制方式，可实现高精度的恒流驱动。

OC4001工作频率可通过外接电容调整。

OC4001内置逐周期限流保护，软启动，过温保护等功能，保证系统可靠性。

OC4001内置调光脚，可通过CE 脚加PWM 信号进行LED 灯调光。

OC4001采用公司创新的专利电路架构，具有稳定可靠、动态响应快等优点，并能实现高精度、高效率升降压恒流驱动。

OC4001采用SOP8封装。

特点 升降压LED 恒流驱动 高恒流精度：片内1% 优异的母线和负载调整率 宽输入电压范围：5V~100V 输出电流3A 以上高效率：可高达93%工作频率可调 智能过温保护 软启动内置VDD 稳压管 应用LED 汽车灯LED 摩托车、电动车灯 LED 照明 LED 背光封装及管脚分配管脚定义管脚号管脚名描述1 FOSC 频率设置脚，接电容设置开关频率2 VDD 芯片电源3 GND 芯片地4 CE芯片使能，高电平有效；可做PWM调光脚。

5 CC 频率补偿脚，接电容。

6 VCS 输出电流检测脚7 GATE 接外部MOS管栅极8 ILM 功率管电流限流检测脚内部电路方框图DRVILMCE极限参数（注1）符号描述参数范围单位VDD VDD端最大电压 5.5 V-0.3~VDD+0.3 VV MAX CE、DRV、CC、ILM、FOSC和VCS脚的电压P SOP8SOP8封装最大功耗0.8 WT A工作温度范围-20~85 o CT STG存储温度范围-40~120 o CT SD焊接温度范围（时间小于30秒）240 o CV ESD静电耐压值（人体模型）2000 V注1：极限参数是指超过上表中规定的工作范围可能会导致器件损坏。

而工作在以上极限条件下可能会影响器件的可靠性。

常用LED恒流驱动电源IC介绍AMC7135：为一款恒流驱动IC，电压范围是2.7-6V，电流最高可达380MA，可驱动1W／3W等LED。

现主要用于大功率手电筒／矿灯以及各种灯饰上。

AMC7150：恒流驱动IC，电压范围是4-40V，电流最高可达1.5A，可应用于各种射灯／台灯以及其它灯饰上。

A702：是一款定电流 LED 驱动 IC，提供六通道可调整之纯直流稳流器，可经由外部电阻之设置调整输出电流介于5～40mA 之间。

6V～50V 的输入电压范围可满足多种应用场合，以及高达 75V 的输出级耐压，可驱动多颗串连之 LED，最多可达 35 颗。

QFN-3×3极薄的包装，非常适合用于 LCD 背光产品。

A703：电压6-50V；电流20-150mA。

A705：电压2.7-12V，电流200-240MA。

AMC7110／7111／7113／7114：电压2.7-6V，电流分三路／四路可调，PWM控制的。

管脚直接接LED，可应用于彩屏手机／MP3／MP4／PDA等各种手持式产品上。

AMC7111 MSOP-8封装，并联式恒流白光驱动升压IC，可驱动4个LED灯，主要应用于2.4寸的TFT屏。

AMC7124：电压2.7-6V，电流可调120／240／360MA。

应用于各种手机／数码相机／摄像机等的闪光灯白光驱动。

AMC3202：可升可降压IC，电压2.7-40V，自带散热片，电流可达1.5A，应用于不同尺寸TFT屏背光电路。

AMC7140：可调光IC，电压范围5-60V，电流可达到500MA，PWM控制，可应用于各种可调光台灯／路灯等，与AMC3202一起可驱动大型电视或显示器背光源。

AMC7160：最大驱动电流2A。

输入85-265V。

目前该颗主要用于大功率LED照明灯饰AMC7169：保护IC，保护1W的LED。

HV9910：LED恒流驱动IC，10mA--1A可调恒定电流，输入电压8--450V，开关式可升压，可降压，可调光。

各种LED恒流驱动及恒流IC芯片盘点LED恒流驱动简介由于LED是特性敏感的半导体器件，又具有负温度特性，因而在应用过程中需要对其进行稳定工作状态和保护，从而产生了驱动的概念。

LED器件对驱动电源的要求近乎于苛刻，LED不像普通的白炽灯泡，可以直接连接220V的交流市电。

LED是2～3伏的低电压驱动，必须要设计复杂的变换电路，不同用途的LED灯，要配备不同的电源适配器。

国际市场上国外客户对LED驱动电源的效率转换、有效功率、恒流精度、电源寿命、电磁兼容的要求都非常高，设计一款好的电源必须要综合考虑这些因数，因为电源在整个灯具中的作用就好比像人的心脏一样重要。

LED驱动电源把电源供应转换为特定的电压电流以驱动LED发光的电压转换器，通常情况下：LED驱动电源的输入包括高压工频交流（即市电）、低压直流、高压直流、低压高频交流（如电子变压器的输出）等。

而LED驱动电源的输出则大多数为可随LED正向压降值变化而改变电压的恒定电流源。

LED电源核心元件包括开关控制器、电感器、开关元器件（MOSFET）、反馈电阻、输入滤波器件、输出滤波器件等等。

根据不同场合要求、还要有输入过压保护电路、输入欠压保护电路，LED开路保护、过流保护等电路。

LED的恒流驱动用LED作为显示器或其他照明设备或背光源时，需要对其进行恒流驱动，主要原因是：1.避免驱动电流超出最大额定值，影响其可靠性。

2.获得预期的亮度要求，并保证各个LED亮度、色度的一致性3.能有效的避免雷击，电网的浪涌，过电流，过电压的保护，使LED寿命提高。

存在问题：要处理好散热问题，散热问题没有处理好就会影响LED寿命。

目前LED均采用直流驱动，因此在市电与LED之间需要加一个电源适配器即LED驱动电源。

它的功能是把交流市电转换成合适LED的直流电。

根据电网的用电规则和LED的驱动特性要求，在选择和设计LED驱动电源时要考虑到以下几点：1.高可靠性特别像LED路灯的驱动电源，装在高空，维修不方便，维修的花费也大。

LED恒流IC芯片大盘点模板在现代电子产品中，LED光源被广泛应用于照明、显示、通信和传感等领域。

为了保证LED光源的稳定工作和延长寿命，需要使用LED恒流IC芯片控制LED电流的大小。

本文将对LED恒流IC芯片进行大盘点，介绍常用的IC芯片以及其特点和应用领域。

一、LM3414是一款高效率、非同步降压转换器，主要用于LED驱动器。

其具有输入电压范围广泛、恒定电流输出、频率可调等特点，适用于照明和背光系统等领域。

二、LT3762是一款高效的双级LED恒流驱动器，适用于大功率LED照明应用。

它具有宽输入电压范围、高电流精度、PWM和直流调光功能等特点，适用于室内和室外照明系统。

五、AL8810是一款高效的LED恒流驱动器，可用于大功率LED照明应用。

它具有高精确度、宽输入电压范围、过热保护和短路保护等特点，适用于室内照明和汽车照明等领域。

六、BD1835是一款高效的恒流LED驱动器，适用于背光和照明系统。

它具有高效率、电流精确度、PWM和直流调光功能等特点，适用于电视、显示屏和照明灯具等应用。

以上仅是LED恒流IC芯片中的一部分，还有许多其他品牌和型号可供选择。

在选择LED恒流IC芯片时，需要根据具体应用需求来确定合适的芯片型号，包括输入电压范围、输出电流范围、调光功能以及保护功能等。

此外，还需要考虑芯片的可靠性、稳定性和供应商的售后服务等因素。

总结起来，LED恒流IC芯片在LED照明应用中起到了至关重要的作用。

选择合适的芯片可以提高LED光源的效率和稳定性，延长LED的使用寿命。

随着LED照明技术的不断发展，LED恒流IC芯片也将变得更加智能化和高效化，为LED照明行业的发展提供更多可能性。
