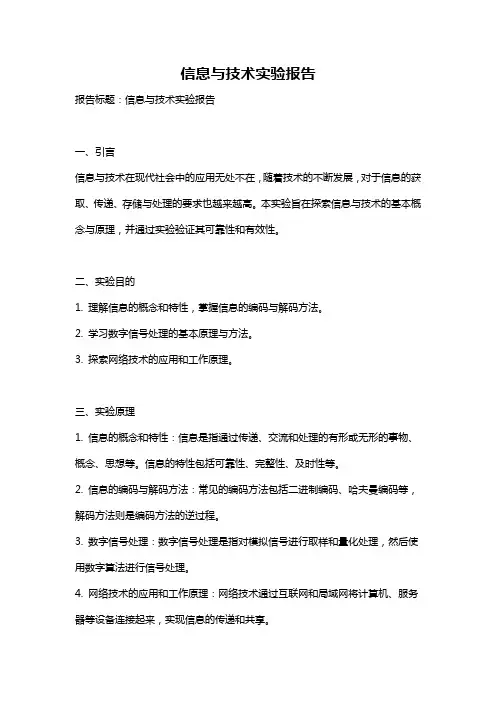

信息与技术实验报告报告标题:信息与技术实验报告一、引言信息与技术在现代社会中的应用无处不在,随着技术的不断发展,对于信息的获取、传递、存储与处理的要求也越来越高。
本实验旨在探索信息与技术的基本概念与原理,并通过实验验证其可靠性和有效性。
二、实验目的1. 理解信息的概念和特性,掌握信息的编码与解码方法。
2. 学习数字信号处理的基本原理与方法。
3. 探索网络技术的应用和工作原理。
三、实验原理1. 信息的概念和特性:信息是指通过传递、交流和处理的有形或无形的事物、概念、思想等。
信息的特性包括可靠性、完整性、及时性等。
2. 信息的编码与解码方法:常见的编码方法包括二进制编码、哈夫曼编码等,解码方法则是编码方法的逆过程。
3. 数字信号处理:数字信号处理是指对模拟信号进行取样和量化处理,然后使用数字算法进行信号处理。
4. 网络技术的应用和工作原理:网络技术通过互联网和局域网将计算机、服务器等设备连接起来,实现信息的传递和共享。
四、实验内容及步骤1. 信息的编码与解码实验:选择一段文字,使用不同的编码方法进行编码,然后进行解码,比较编码前后的差异及误差。
2. 数字信号处理实验:使用示波器记录一个模拟信号的波形,然后将其进行取样和量化处理,使用数字算法进行滤波处理,最后使用示波器记录处理后的数字信号的波形,比较处理前后的差异。
3. 网络技术的实验:搭建一个简单的局域网,连接两台计算机和一个服务器,通过网络传递文件,观察网络传输的速度和稳定性。
五、实验结果与分析1. 信息的编码与解码实验结果:使用二进制编码和哈夫曼编码分别对同一段文字进行编码,通过解码可以得到原始文字。
比较两种编码方法的优缺点,二进制编码具有简单直观的特点,但是编码长度较长;哈夫曼编码具有更短的编码长度,但需要构建编码表,编码和解码的过程相对复杂。
2. 数字信号处理实验结果:经过取样和量化处理后,模拟信号被离散化为数字信号,并使用数字算法进行滤波处理。

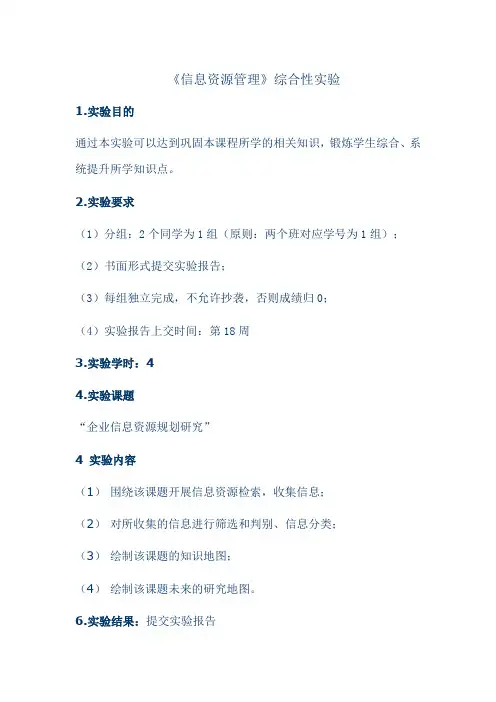

《信息资源管理》综合性实验
1.实验目的
通过本实验可以达到巩固本课程所学的相关知识,锻炼学生综合、系统提升所学知识点。
2.实验要求
(1)分组:2个同学为1组(原则:两个班对应学号为1组);(2)书面形式提交实验报告;
(3)每组独立完成,不允许抄袭,否则成绩归0;
(4)实验报告上交时间:第18周
3.实验学时:4
4.实验课题
“企业信息资源规划研究”
4 实验内容
(1)围绕该课题开展信息资源检索,收集信息;
(2)对所收集的信息进行筛选和判别、信息分类;
(3)绘制该课题的知识地图;
(4)绘制该课题未来的研究地图。
6.实验结果:提交实验报告
《信息资源管理》综合性实验题目:《企业信息资源规划研究》知识网络构建
班级:
学号:
姓名:
指导老师:
成绩:
报告内容包括:3个部分(1)实验原理
(2)课题知识地图(3)课题未来研究地图
报告内容模版:
1 实验原理
2 “企业信息资源规划研究”知识地图
3 “企业信息资源规划研究”未来研究地图。
计算机科学与技术创新创业实践报告全文共5篇示例,供读者参考计算机科学与技术创新创业实践报告1一、实习目的认识实习是计算机科学与技术专业的学生在校期间重要的实践性环节,目的在于通过接触了解计算机的基本组成结构、计算机软件的`开发流程以及计算机网络的相关知识,对所学专业有一个感性认识,树立正确的专业思想,为以后学习专业课程作好准备。
二、实习任务认识实习要了解计算机的发展过程、技术现状和应用情况,激发今后学习计算机专业知识的积极性。
为使同学们具体而有目的的实习,现提出具体实习任务如下:1、了解计算机科学与技术专业的大体情况。
2、如何学习专业知识。
3、了解计算机软件设计与开发。
4、了解计算机在大型企业中的应用情况。
5、通过实习,你有哪些收获,体会。
6、要求写出实习报告,文字不少于字。
三、实习时间xx月——xx月四、实习心得大学生活让我对计算机理论知识有了一定的了解。
但实践出真知,唯有把理论与实践相结合,才能更好地为社会服务。
青岛软件园一行,我看到了先进的设备和工作人员的工作热情,这也是第一次如此近的接触社会工作,本来感觉很遥远的东西,就在自己面前,同时,我也意识到,我学习的东西远远不够。
就业压力大,就业形势严峻,需要积累自己的知识,提高自己的能力。
同时,了解到公司和企业的情况,了解计算机在企业中的应用情况,确定努力方向。
在青岛软件园讲座中,老师给我们分析了当前世界的形势,以《世界是平的》(theworldisflat),我们了解到当今世界,计算机的重要性,以及,计算机在中国的优势及贸易方面的优势,为我们以后就业奠定了基础。
计算机科学与技术创新创业实践报告2一、实习计划3月01日:详细了解实习内容和时间,明确实习期间所要完成的任务,进一步修订计划表。
3月04日:安装思科路由器交换机模拟软件和建立apache+php+mysql环境,并完成相应的服务器配置,熟悉开发环境。
3月06日:学习基本的数据库开发技术,结合在校所学知识熟练进行一些简单的操作,为即将进入的系统的开发打基础。
[《DSP原理及应用》课程实验报告](软、硬件实验)实验名称:[《DSP原理及应用》实验]专业班级:[ ]学生姓名:[ ]学号:[ ]指导教师:[ ]完成时间:[ ]目录第一部分.基于DSP系统的实验 (1)实验3.1:指示灯实验 (1)实验3.2:DSP的定时器 (3)实验3.5 单路,多路模数转换(AD) (5)第二部分.DSP算法实验 (13)实验5.1:有限冲击响应滤波器(FIR)算法实验 (13)实验5.2:无限冲激响应滤波器(IIR)算法 (17)实验5.3:快速傅立叶变换(FFT)算法 (20)第一部分.基于DSP系统的实验实验3.1:指示灯实验一.实验目的1.了解ICETEK–F2812-A评估板在TMS320F2812DSP外部扩展存储空间上的扩展。
2.了解ICETEK–F2812-A评估板上指示灯扩展原理。
1.学习在C语言中使用扩展的控制寄存器的方法。
二.实验设备计算机,ICETEK-F2812-A实验箱(或ICETEK仿真器+ICETEK–F2812-A系统板+相关连线及电源)。
三.实验原理1.TMS320F2812DSP的存储器扩展接口存储器扩展接口是DSP扩展片外资源的主要接口,它提供了一组控制信号和地址、数据线,可以扩展各类存储器和存储器、寄存器映射的外设。
-ICETEK–F2812-A评估板在扩展接口上除了扩展了片外SRAM外,还扩展了指示灯、DIP开关和D/A设备。
具体扩展地址如下:C0002-C0003h:D/A转换控制寄存器C0001h:板上DIP开关控制寄存器C0000h:板上指示灯控制寄存器详细说明见第一部分表1.7。
-与ICETEK–F2812-A评估板连接的ICETEK-CTR显示控制模块也使用扩展空间控制主要设备:108000-108004h:读-键盘扫描值,写-液晶控制寄存器108002-108002h:液晶辅助控制寄存器2.指示灯扩展原理3.实验程序流程图开始初始化DSP时钟正向顺序送控制字并延时四.实验步骤1.实验准备连接实验设备:请参看本书第三部分、第一章、二。

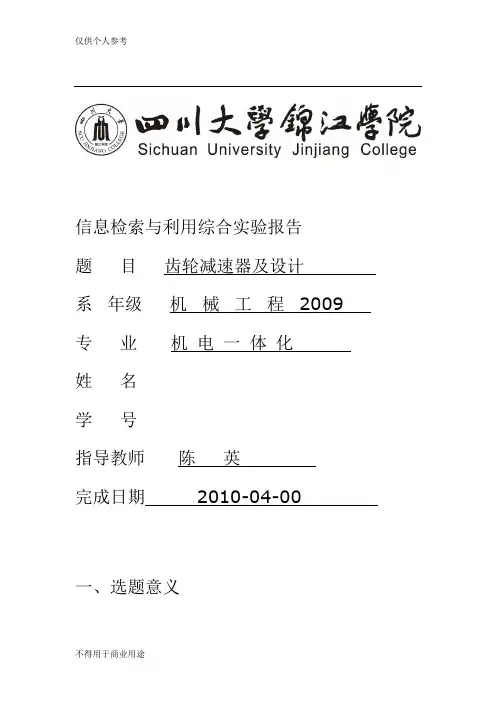

信息检索与利用综合实验报告题目齿轮减速器及设计系年级机械工程 2009 专业机电一体化姓名学号指导教师陈英完成日期 2010-04-00一、选题意义减速器需求量大、产品更新换代快。
为了数控加工、结构展示和应力及运动分析等的需要,通过对国内外文献的检索,以了解对减速器的优化设计思路,从而达到能提高齿轮减速器的优化设计效率,并能够应用到工程实际中去。
二、检索数据库1.中国期刊全文数据库(CEKI)2.中文科技期刊数据库3.国家科技图书文献中心.cn4.万方数据.cn5. 中国专利数据库.cn/sipo2008/6. IEEE/IET Electronic Library(IEL)7.欧洲专利数据库三、编制检索策略1.选关键词齿轮—gear减速器—reducer齿轮减速器—Gear Reducer设计—design2、编制检索式检索式1:[齿轮AND减速器AND设计]/主题检索式2:[齿轮AND减速器AND设计]/篇名检索式3:[齿轮减速器AND设计]/篇名/核心期刊检索式4:齿轮AND减速器检索式5:Gear Reducer AND design*检索式6:Gear Reducer四、检索结果1.国内文献(10-20篇,要求对文献进行整理)[1]基于Inventor齿轮减速器零部件的装配关联设计王小玲;, 煤矿机械, 2009,(12),210-212减速器需求量大、产品更新换代快。
为了数控加工、结构展示和应力及运动分析等的需要,必须对减速器进行三维建模设计。
根据齿轮减速器的装配连接结构特点,采用AutodeskInventor的基于装配的关联设计功能,能比较方便快捷地生成齿轮减速器中的有关零部件,从而能提高齿轮减速器三维建模的设计效率。
[2]基于遗传算法的齿轮减速器优化设计吴婷;张礼兵;黄磊;, 煤矿机械,2009,(12), 9-11对两级齿轮减速器优化设计进行了分析,建立了其优化设计的数学模型,确定了优化设计的约束条件,采用遗传算法对两级齿轮减速器进行优化设计,并通过实例说明,采用遗传算法对减速器进行优化,可以得到更加优化的设计结果。

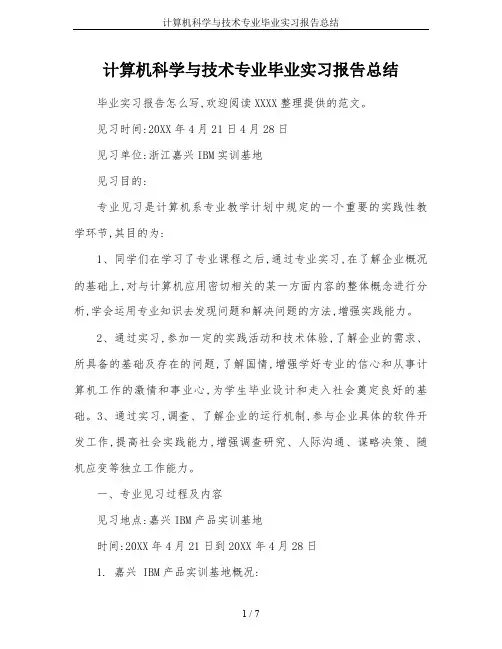

计算机科学与技术专业毕业实习报告总结毕业实习报告怎么写,欢迎阅读XXXX整理提供的范文。
见习时间:20XX年4月21日4月28日见习单位:浙江嘉兴IBM实训基地见习目的:专业见习是计算机系专业教学计划中规定的一个重要的实践性教学环节,其目的为:1、同学们在学习了专业课程之后,通过专业实习,在了解企业概况的基础上,对与计算机应用密切相关的某一方面内容的整体概念进行分析,学会运用专业知识去发现问题和解决问题的方法,增强实践能力。
2、通过实习,参加一定的实践活动和技术体验,了解企业的需求、所具备的基础及存在的问题,了解国情,增强学好专业的信心和从事计算机工作的激情和事业心,为学生毕业设计和走入社会奠定良好的基础。
3、通过实习,调查、了解企业的运行机制,参与企业具体的软件开发工作,提高社会实践能力,增强调查研究、人际沟通、谋略决策、随机应变等独立工作能力。
一、专业见习过程及内容见习地点:嘉兴IBM产品实训基地时间:20XX年4月21日到20XX年4月28日1. 嘉兴 IBM产品实训基地概况:嘉兴,历史上就是富庶之地。
处在杭嘉湖平原的中心地带,土地肥沃,气候适宜,水源充足,物产丰富。
“嘉禾熟,天下足”,天时地利人和。
历史上嘉兴传统产业比较发达。
海宁的纺织、皮革,平湖的服装、箱包,桐乡的蚕丝、化纤一直是经济发展的顶梁柱,也是传统意义上吸收就业的“大户”。
创建于20XX年3月的IBM软件产品实训基地正是在这大背景下孕育而生的,从开学至今,已实训长期班学员340多人、短期实习生600多人,接受四个月班IBM中级软件工程师班培训的学生现在95%以上已经顺利进入软件行业就业。
在嘉兴科技城的支持下,IBM软件产品实训基地踌躇满志:20XX年将继续做好教学工作,目标培训1000人;到20XX 年将建成一座占地面积100亩、可容纳5000人学习和生活的综合性实训校区。
届时学院也将成为长三角地区乃至全国重要的高级技术人才培训基地,向社会输送更多的高品质、专业化高级软件人才。

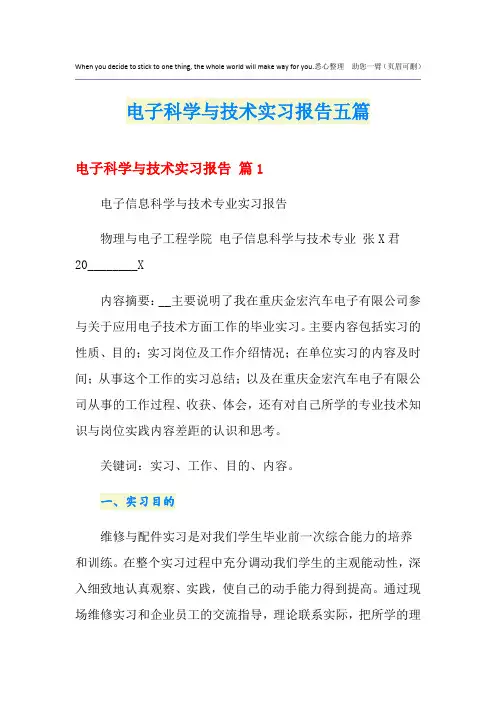

When you decide to stick to one thing, the whole world will make way for you.悉心整理助您一臂(页眉可删)电子科学与技术实习报告五篇电子科学与技术实习报告篇1电子信息科学与技术专业实习报告物理与电子工程学院电子信息科学与技术专业张X君20________X内容摘要:__主要说明了我在重庆金宏汽车电子有限公司参与关于应用电子技术方面工作的毕业实习。
主要内容包括实习的性质、目的;实习岗位及工作介绍情况;在单位实习的内容及时间;从事这个工作的实习总结;以及在重庆金宏汽车电子有限公司从事的工作过程、收获、体会,还有对自己所学的专业技术知识与岗位实践内容差距的认识和思考。
关键词:实习、工作、目的、内容。
一、实习目的维修与配件实习是对我们学生毕业前一次综合能力的培养和训练。
在整个实习过程中充分调动我们学生的主观能动性,深入细致地认真观察、实践,使自己的动手能力得到提高。
通过现场维修实习和企业员工的交流指导,理论联系实际,把所学的理论知识加以印证、深化、巩固和充实。
通过实习培养分析、解决工程实际问题的能力,加深我们对汽车行业在国民经济中所处地位和作用的认识,切身了解重庆汽车服务市场现状,熟悉汽车修理环境、修理工具。
为将来工作打下基础。
二.实习的岗位及工作情况介绍(一)实习单位简介重庆金宏汽车电子有限公司位于重庆渝北区,注册资本500万元,厂房面积4000平方米,厂区面积8000平方米,员工两百人,拥有数控加工中心,汽车电器生产线,注塑机群,机加工设备。
成立于20__年,产值逐年递增,年均产值4000万元,20__年将达到亿万产值,各类产品年总产量30万套。
产品包括:汽车电子/导航装置,汽车空调结构总成,模具设备与制造。
专业开发生产DVD导航,有一支敬业且研发能力很强的技术队伍,拥有多项专利。
公司董事长是高级经济师,中国模具界知名专家,原重庆市模具行业协会秘书长,原重庆无线电厂(716厂)厂长。

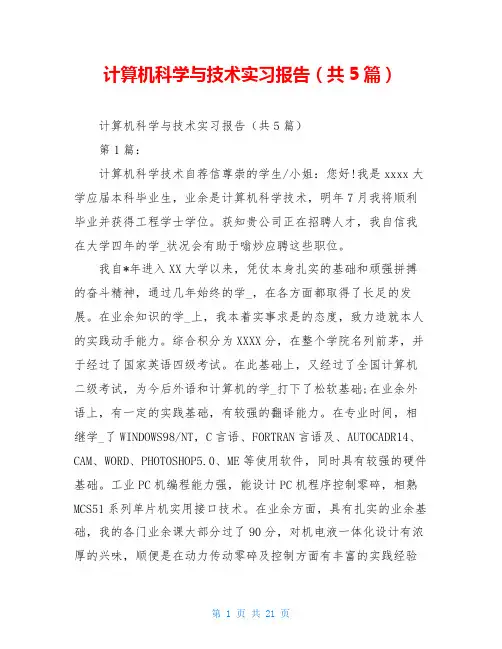

计算机科学与技术实习报告(共5篇)计算机科学与技术实习报告(共5篇)第1篇:计算机科学技术自荐信尊崇的学生/小姐:您好!我是xxxx大学应届本科毕业生,业余是计算机科学技术,明年7月我将顺利毕业并获得工程学士学位。
获知贵公司正在招聘人才,我自信我在大学四年的学_状况会有助于嗡炒应聘这些职位。
我自*年进入XX大学以来,凭仗本身扎实的基础和顽强拼搏的奋斗精神,通过几年始终的学_,在各方面都取得了长足的发展。
在业余知识的学_上,我本着实事求是的态度,致力造就本人的实践动手能力。
综合积分为XXXX分,在整个学院名列前茅,并于经过了国家英语四级考试。
在此基础上,又经过了全国计算机二级考试,为今后外语和计算机的学_打下了松软基础;在业余外语上,有一定的实践基础,有较强的翻译能力。
在专业时间,相继学_了WINDOWS98/NT,C言语、FORTRAN言语及、AUTOCADR14、CAM、WORD、PHOTOSHOP5.0、ME等使用软件,同时具有较强的硬件基础。
工业PC机编程能力强,能设计PC机程序控制零碎,相熟MCS51系列单片机实用接口技术。
在业余方面,具有扎实的业余基础,我的各门业余课大部分过了90分,对机电液一体化设计有浓厚的兴味,顺便是在动力传动零碎及控制方面有丰富的实践经验和理论基础。
望贵公司领导相信,我有信念,也有能力把领导交给的工作做好。
我有较好的计算机知识和使用能力,并于往年经过国家的软件资历程度的程序员考试!我能纯熟的进行Windowsxp/server操作,能独立建和网络,对linux的各种使用操作和建网,纯熟掌握计算机的装置操作维护,能独立处理软硬件毛病,维持公司局域网正常运行.并能应用C,asp,vfp,vb等言语编程。
对网络技术也了解,参加往年的11月份网络工程师考试。
另外我还能用Photoshop网页三剑客会声会音等软件进行相干工作。
我的英语程度也很突出,在二年级经过了国家四级考试,在三年级获得六级问题单。
学生学号实验课成绩《网络系统集成与工程设计》实验报告实验课程名称网络系统集成与工程设计开课学院计算机科学与技术学院指导教师姓名毛雪涛学生姓名学生专业班级软件11022013-2014 学年第一学期实验一.认识常用网络设备实验目标:认识常用网络设备实验过程:在Internet上搜索并查看不同网络设备的类别、型号、功能和厂商。
参照实例填写下表。
类别型号厂家功能中继器UT-509 深圳byte自动化设备有限公司能够延长RS-485、422网络的通信距离,提高整个网络的可靠性交换机Catalyst思科信息的中转站网关BeSecure 稳捷用于广域网与局域网的互连路由器ARG3 华为根据信道的情况自动选择和设定路由,以最佳路径,按前后顺序发送信号网桥UBNT ROCKET M2 Ubiquiti Networks 是连接两个局域网的一种存储/转发设备,它能将一个大的LAN 分割为多个网段,或将两个以上的LAN 互联为一个逻辑LAN,使LAN上的所有用户都可访问服务器。
实验二:RJ45接头的制作实验目的:RJ45接头又称水晶头,本次实验需要实际动手制作水晶头,熟悉EIA/TIA586A和EIA/TIA568B标准,了解双绞线的两种常用连接方式:直通线和交叉线。
直通线是指双绞线两端与水晶头的连接使用相同标准,均为EIA/TIA458A 或均为EIA/TIA568B。
交叉线是指双绞线两端与水晶头的连接使用不同标准,一端使用EIA/TIA568A,另一端使用EIA/TIA568B标准。
实验方法:参照书本图示,使用夹线钳制作水晶头,使用测试仪测试网线是否连通。
实验过程:首先利用斜口钳剪下所需要的双绞线长度,至少0.6cm,最多不超过10cm.然后再利用工具将双绞线的外皮出去2~3cm.剥线完成后,就要进行剥线的操作。
将裸露的8跟导线拨向八个不同的方向,小心的剥下每一对线,因为我们是遵守EAI/TIA568B的标准来制作接头的,所以线对颜色是由一定的顺序的,可参看书本185页图10-1.需要特别注意的事,绿色条线应该改跨越蓝色兑现。
一、实验目的1. 了解光电信息科学与工程的基本原理和实验方法。
2. 掌握光电效应的基本规律及其应用。
3. 学习光电检测技术的原理和操作方法。
4. 培养实验操作能力和数据处理能力。
二、实验原理光电效应是指当光照射到某些物质表面时,物质中的电子吸收光能并逸出表面的现象。
光电效应的基本规律包括:1. 光电子的逸出功与光的频率有关,当光的频率大于某一特定值时,光电子才能逸出。
2. 光电子的动能与光的频率成正比,与光强度无关。
3. 光电流与光强度成正比。
光电检测技术是利用光电效应将光信号转换为电信号的技术。
常见的光电检测元件有光电管、光电二极管、光电三极管等。
三、实验仪器与材料1. 光源:卤钨灯、激光笔2. 光电检测元件:光电管、光电二极管、光电三极管3. 测量仪器:示波器、万用表、信号发生器4. 实验架、导线、连接器等四、实验内容1. 光电效应实验1.1. 调节光源,使其照射到光电检测元件上。
1.2. 使用示波器观察光电流的变化。
1.3. 改变光源的频率和强度,观察光电流的变化。
1.4. 分析光电效应的基本规律。
2. 光电检测技术实验2.1. 调节信号发生器,产生不同频率和强度的光信号。
2.2. 使用光电检测元件检测光信号。
2.3. 利用示波器观察光电流的变化。
2.4. 分析光电检测技术的原理和操作方法。
五、实验步骤1. 准备实验仪器和材料,检查设备是否正常。
2. 将光电检测元件连接到示波器和信号发生器上。
3. 调节光源,使其照射到光电检测元件上。
4. 使用示波器观察光电流的变化,记录实验数据。
5. 改变光源的频率和强度,重复步骤4,观察光电流的变化。
6. 分析实验数据,得出结论。
六、实验结果与分析1. 光电效应实验结果:1.1. 当光的频率大于光电检测元件的截止频率时,光电流随光强度的增加而增加。
1.2. 光电子的动能随光的频率增加而增加。
1.3. 光电流与光强度成正比。
2. 光电检测技术实验结果:2.1. 光电检测元件能够将光信号转换为电信号。
第1篇一、实验目的通过本次实验,使学生对光电信息科学与工程专业的理论知识有更深刻的理解,提高学生的实践操作能力,培养学生的创新思维和团队协作精神。
具体目标如下:1. 熟悉光电信息科学与工程的基本原理和实验方法;2. 掌握光电探测器的原理和特性;3. 了解光电信息处理的基本方法;4. 培养学生的实验操作能力和团队协作精神。
二、实验原理光电信息科学与工程是一门研究光与信息相互作用的科学,涉及光学、电子学、计算机科学等多个领域。
本实验主要围绕以下几个方面展开:1. 光电探测器:利用光电效应将光信号转换为电信号,实现对光信息的探测和传输;2. 光电信息处理:对光电探测器输出的电信号进行处理,提取光信息,实现对光信息的处理和传输;3. 光通信:利用光波传输信息,具有传输速度快、容量大、抗干扰能力强等特点。
三、实验内容及步骤1. 光电探测器实验(1)实验原理:光电探测器将光信号转换为电信号,实现光信息的探测和传输。
本实验采用光电二极管作为光电探测器。
(2)实验步骤:① 将光电二极管与电路连接,组成光电探测器电路;② 利用信号发生器产生一定频率和强度的光信号;③ 测量光电探测器输出信号的幅度、频率和相位,分析光电探测器的性能;④ 比较不同光强和频率下的光电探测器输出信号,研究光电探测器的响应特性。
2. 光电信息处理实验(1)实验原理:光电信息处理是对光电探测器输出的电信号进行处理,提取光信息,实现对光信息的处理和传输。
本实验采用数字信号处理器(DSP)作为光电信息处理器。
(2)实验步骤:① 将光电探测器输出的电信号输入DSP,进行采样、量化、滤波等处理;② 利用DSP的算法,提取光信息,实现光信息的处理和传输;③ 分析处理后的光信息,评估光电信息处理的效果。
3. 光通信实验(1)实验原理:光通信利用光波传输信息,具有传输速度快、容量大、抗干扰能力强等特点。
本实验采用光纤作为传输介质,研究光通信系统的性能。
(2)实验步骤:① 将光发射器、光纤、光接收器等设备连接,组成光通信系统;② 发送一定频率和强度的光信号,通过光纤传输;③ 测量光接收器接收到的信号强度、误码率等指标,评估光通信系统的性能;④ 分析光通信系统的性能,研究提高光通信系统性能的方法。
第1篇一、实验背景随着信息技术的飞速发展,信息技术在医疗领域的应用越来越广泛。
病例设计作为临床医学研究的重要组成部分,其信息化的处理对于提高病例质量、优化临床研究流程具有重要意义。
本实验旨在设计一套适用于临床研究的病例信息管理系统,通过实验验证其可行性和有效性。
二、实验目的1. 设计一套适用于临床研究的病例信息管理系统;2. 验证该系统在病例信息收集、整理、分析和应用等方面的可行性和有效性;3. 为临床研究提供信息化支持,提高病例质量。
三、实验方法1. 病例信息管理系统设计(1)系统架构:采用B/S(Browser/Server)架构,前端使用HTML、CSS、JavaScript等技术实现界面设计,后端使用Java、Python等语言实现业务逻辑处理。
(2)功能模块:主要包括病例信息录入、病例信息查询、病例信息统计、病例信息导出、病例信息导入、病例信息删除等模块。
(3)数据存储:采用关系型数据库MySQL存储病例信息,确保数据安全、可靠。
2. 病例信息录入实验(1)选取某医院某科室近一年的病例作为实验数据;(2)按照病例信息管理系统设计要求,将实验数据录入系统;(3)验证病例信息录入的正确性和完整性。
3. 病例信息查询实验(1)根据病例信息管理系统设计要求,设置查询条件;(2)进行病例信息查询,验证查询结果的准确性和完整性。
4. 病例信息统计实验(1)根据病例信息管理系统设计要求,设置统计指标;(2)进行病例信息统计,验证统计结果的准确性和可靠性。
5. 病例信息导出实验(1)根据病例信息管理系统设计要求,选择导出格式;(2)进行病例信息导出,验证导出数据的准确性和完整性。
四、实验结果与分析1. 病例信息录入实验结果:实验数据录入系统后,经核对,病例信息录入正确,无错误。
2. 病例信息查询实验结果:根据设定的查询条件,系统成功查询到相关病例信息,查询结果准确。
3. 病例信息统计实验结果:根据设定的统计指标,系统成功统计病例信息,统计结果准确。
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
重庆交通大学信息科学与工程学院
综合性设计性实验报告
专 业: 通信工程专业11级
学 号: 0204
姓 名: 何 国 焕
实验所属课程: 宽带无线接入技术
实验室(中心): 软件与通信实验中心
指 导 教 师 : 吴仕勋
2014年3月
教师评阅意见:
签名: 年 月 日
实验成绩:
一、题目
OFDM系统的CFO估计技术
二、仿真要求
要求一:OFDM系统的数据传输
①传输的数据随机产生;
②调制方式采用16QAM;
要求二:要求对BER的性能仿真
设计仿真方案,比较两个CFO的性能(基于CP与基于训练符号 Moose),
并画出不同SNR下的两种估计技术的均方差(MSE)性能。
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
三、仿真方案详细设计
1、
首先OFDM技术的基本思想和现状了解。认真学习OFDM技术的基本
原理,包括OFDM系统的FFT实现、OFDM系统模型、OFDM信号的调制与解
调、OFDM信号的正交性原理,根据PPT及网上查阅资料加以学习。其次,了
解OFDM的系统性能,包括OFDM系统的同步技术及训练序列等。
2、
同步技术:接收机正常工作以前,OFDM系统至少要完成两类同步任
务:
① 时域同步,要求OFDM系统确定符号边界,并且 提取出最佳的采样
时钟,从而减小载波干扰(ICI)和码间干扰(ISI)造成的影响。
② 频域同步,要求系统估计和校正接收信号的载波偏移。在OFDM系统中,
N个符号的并行传输会使符号的延续时间更长,因此它对时间的偏差不敏感。
对于无线通信来说,无线信道存在时变性,在传输中存在的频率偏移会使OFDM
系统子载波之间的正交性遭到破坏。
3、
载波频率的偏移会使子信道之间产生干扰。OFDM系统的输出信号是
多个相互覆盖的子信道的叠加,它们之间的正交性有严格的要求。无线信道时
变性的一种具体体现就是多普勒频移引起的CFO,从频域上看,信号失真会随
发送信道的多普勒扩展的增加而加剧。因此对于要求子载波严格同步的OFDM
系统来说,载波的频率偏移所带来的影响会更加严重,如果不采取措施对这种
信道间干扰(ICI)加以克服,系统的性能很难得到改善。
OFDM系统发射端的基本原理图 OFDM信号频谱
4、
训练序列和导频及信道估计技术
接收端使用差分检测时不需要信道估计,但仍需要一些导频信号提供初始
的相位参考,差分检测可以降低系统的复杂度和导频的数量,但却损失了信噪
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
比。尤其是在OFDM系统中,系统对频偏比较敏感,所以一般使用相干检测。
在系统采用相干检测时要进行信道估计。就要用训练序列和导频作为辅助信息,
训练序列通常用在非时变信道中,在时变信道中一般使用导频信号。在OFDM
系统中,导频信号是时频二维的。为了提高估计的精度,可以插入连续导频和
分散导频,导频的数量是估计精度和系统复杂的折衷。导频信号之间的间隔取
决于信道的相干时间和相干带宽,在时域上,导频的间隔应小于相干时间;在
频域上,导频的间隔应小于相干带宽。在实际应用中,导频模式的设计要根据
具体情况而定。
四、仿真结果及结论
Nfft=1024
五、总结与体会
总结
:OFDM技术的优点是其它调制方式无法替代的。OFDM技术作为一
种高效的调制技术,它的优势将决定OFDM成为第四代移动通信系统的关键技
术之一,它的性能直接影响到未来移动通信的通信质量,对OFDM的研究具有
重大的现实意义。OFDM是一种能够对抗由多径衰落信道造成的符号间干扰的
有效技术,可以在频率选择性衰落信道中实现高速率的无线通信。由于过程中
会带来很大的频偏,所以,我们采取了训练符号进行信道估计,得到尽可能大
的传输效率。
体会:
经过本次实验,我从编程过程中重新领会了OFDM系统的工作原理,
以及它所采用的训练符号和保护间隔的重要作用,但是实验结果还不是很理想,
由于自己能力有限,没能完善实验代码。只能在有关论文中不断学习了解相关
知识,通过自己在课外对相关论文的学习后觉得对着门技术有了新的认识,心
中的迷惑渐渐明朗了起来。譬如,当时上课就不知道插入CP作用和它如何实现
工作,而试验中在和老师及同学的教导下了解到了它是如何消除码间干扰的。
试验还是差了一步,就是没能实现误码率的计算,并输出做一比较。
六、主要仿真代码
clear all;
clc;
CFO=0.1;
Nfft=256;%子载波个数
Nbps=4;
M=2^Nbps;%每个码符号的比特数(映射方式为16QAM)
Ng=Nfft/4;%加入的保护间隔
Nofdm=Nfft+Ng;
Nsym=3;
rand('state',0);randn('state',0);
x=[];%传输信号
for m=1:Nsym
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
msgint=randint(1,Nfft,M);
if m<=2
Xp=add_pilot(zeros(1,Nfft),Nfft,4);
Xf=Xp;
else
Xf=qammod(msgint,M);%映射
end
xt=ifft(Xf,Nfft);%傅立叶反变换
x_sym=[xt(end-Ng+1:end),xt];%添加CP
x=[x,x_sym];
end
y=x;%没有信道影响
SNRdBs=0:3:30;Maxlter=100;
for i=1:length(SNRdBs)
SNRdB=SNRdBs(i);
MSE_CFO_cp=0;MSE_CFO_Moose=0;
y_CFO=add_CFO(y,CFO,Nfft);%添加CFO
for iter=1:Maxlter
y_aw=awgn(y_CFO,SNRdB,'measured');%添加噪声
CFO_est_cp=CFO_cp(y_aw,Nfft,Ng);%基带CP
MSE_CFO_cp=MSE_CFO_cp+(CFO_est_cp-CFO)^2;
CFO_est_Moose=CFO_Moose(y_aw,Nfft,Ng);%Moose
MSE_CFO_Moose=MSE_CFO_Moose+(CFO_est_Moose-CFO)^2;
end
MSE_cp(i)=MSE_CFO_cp/Maxlter;
MSE_Moose(i)=MSE_CFO_Moose/Maxlter;
end
semilogy(SNRdBs,MSE_cp,'-',SNRdBs,MSE_Moose,'-x');
Xlabel('SNR[dB]');Ylabel('MSE');title('CFO estimation');
legend('cp','Moose');
