常用同轴电缆尺寸列表

同轴电缆参数同轴电缆是一种常用的传输信号的电缆，它由内导体、绝缘层、外导体和保护层组成。

同轴电缆的参数包括电气参数和物理参数两个方面。

一、电气参数1. 电阻：同轴电缆的电阻是指单位长度内电流通过时所消耗的功率。

电阻与电缆的材料、截面积和长度有关，一般用欧姆/米来表示。

2. 电容：同轴电缆的电容是指单位长度内两个导体之间的电压差引起的电荷变化。

电容与电缆的结构和材料有关，一般用法拉德/米来表示。

3. 电感：同轴电缆的电感是指单位长度内电流变化引起的电压变化。

电感与电缆的结构和材料有关，一般用亨利/米来表示。

4. 传输速度：同轴电缆传输速度是指信号在电缆中传播的速度。

传输速度与电缆的介质特性有关，一般用米/秒来表示。

5. 带宽：同轴电缆的带宽是指电缆能够传输的频率范围。

带宽与电缆的结构和特性有关，一般用赫兹来表示。

二、物理参数1. 外径：同轴电缆的外径是指电缆的最大外围尺寸。

外径与电缆的结构和规格有关，一般用毫米或英寸来表示。

2. 内径：同轴电缆的内径是指内导体与绝缘层之间的距离。

内径与电缆的结构和规格有关，一般用毫米或英寸来表示。

3. 绝缘层厚度：同轴电缆的绝缘层厚度是指绝缘层的厚度。

绝缘层厚度与电缆的结构和规格有关，一般用毫米或英寸来表示。

4. 外层护套：同轴电缆的外层护套是指保护电缆的外部层。

外层护套可以是金属或非金属材料，一般用聚氯乙烯（PVC）或聚乙烯（PE）等材料制成。

5. 阻燃性能：同轴电缆的阻燃性能是指电缆在火灾发生时的阻燃能力。

阻燃性能与电缆的材料有关，一般用阻燃等级来表示，如阻燃等级为B1级、B2级等。

同轴电缆的参数对于信号传输和电缆选择都有重要的影响。

在实际应用中，根据不同的传输需求和环境条件，选择合适的同轴电缆参数可以更好地满足信号传输的要求。

因此，了解和理解同轴电缆的参数对于工程师和用户来说是非常重要的。

同轴电缆的结构与特性及其质量检测方法同轴电缆是有线电视系统中用来传输射频信号的主要媒质，它是由芯线和屏蔽网筒构成的两根导体，因为这两根导体的轴心是重合的，故称同轴电缆或同轴线。

目前，在不能完全实现光纤到户的情况下，同轴电缆的使用量相当大，多方位了解同轴电缆的特性，对于有线电视工作者特别是刚刚从事有线电视工作的同志更是大有益处。

1同轴电缆的结构射频同轴电缆由内导体、绝缘介质、外导体(屏蔽层)和护套4部分组成。

1.1内导体内导体通常由一根实心导体构成，利用高频信号的集肤效应，可采用空铜管，也可用镀铜铝棒，对不需供电的用户网采用铜包钢线，对于需要供电的分配网或主干线建议采用铜包铝线，这样既能保证电缆的传输性能，又可以满足供电及机械性能的要求，减轻了电缆的重量，也降低了电缆的造价。

1.2绝缘介质绝缘介质可以采用聚乙烯、聚丙烯、聚氯乙烯(PVC)和氟塑料等，常用的绝缘介质是损耗小、工艺性能好的聚乙烯。

1.3外导体同轴电缆的外导体有双重作用，它既作为传输回路的一根导线，又具有屏蔽作用，外导体通常有3种结构。

(1)金属管状。

这种结构采用铜或铝带纵包焊接，或者是无缝铜管挤包拉延而成，这种结构形式的屏蔽性能最好，但柔软性差，常用于干线电缆。

(2)铝塑料复合带纵包搭接。

这种结构有较好的屏蔽作用，且制造成本低，但由于外导体是带纵缝的圆管，电磁波会从缝隙处穿出而泄漏，应慎重使用。

(3)编织网与铝塑复合带纵包组合。

这是从单一编织网结构发展而来的，它具有柔软性好、重量轻和接头可靠等特点，实验证明，采用合理的复合结构，对屏蔽性能有很大提高，目前这种结构形式被大量使用。

1.4护套室外电缆宜用具有优良气候特性的黑色聚乙烯，室内用户电缆从美观考虑则宜采用浅色的聚乙烯。

常用同轴电缆结构如表1所示。

表1常用同轴电缆结构尺寸型号SYKV-75SYWV-75-5-7-9-12内导体(mm)1.001.602.002.601.001.662.152.77绝缘介质(mm)4.807.259.0011.54.807.259.0011.5外导体(mm)5.808.3010.012.65.808.3010.112.6护套(mm)7.5010.612.615.67.2010.312.215.0重量(kg/km)4675108165437093142 2同轴电缆的分类及命名方式2.1按照同轴电缆在CATV系统中的使用位置可分为3种类型(1)干线电缆：其绝缘外径一般为9 mm以上的粗电缆，要求损耗小，柔软性要求不高。

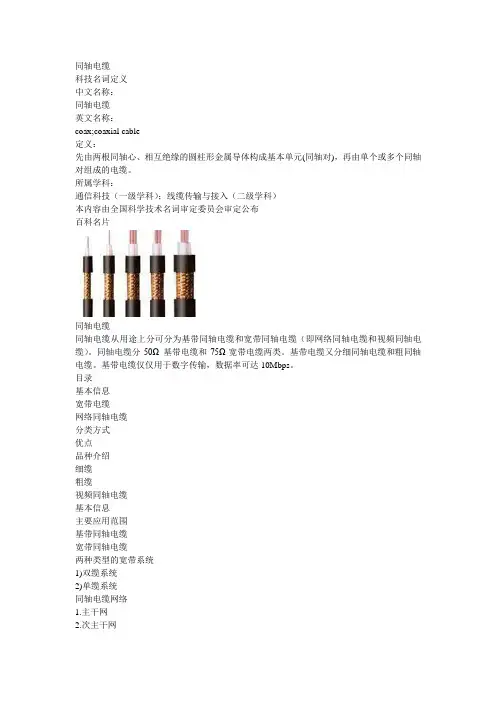

科技名词定义中文名称：同轴电缆英文名称：coax;coaxial cable定义：先由两根同轴心、相互绝缘的圆柱形金属导体构成基本单元(同轴对)，再由单个或多个同轴对组成的电缆。

所属学科：通信科技（一级学科）；线缆传输与接入（二级学科）本内容由全国科学技术名词审定委员会审定公布百科名片同轴电缆同轴电缆从用途上分可分为基带同轴电缆和宽带同轴电缆（即网络同轴电缆和视频同轴电缆）。

同轴电缆分50Ω 基带电缆和75Ω宽带电缆两类。

基带电缆又分细同轴电缆和粗同轴电缆。

基带电缆仅仅用于数字传输，数据率可达10Mbps。

目录基本信息宽带电缆网络同轴电缆分类方式优点品种介绍细缆粗缆视频同轴电缆基本信息主要应用范围基带同轴电缆宽带同轴电缆两种类型的宽带系统1)双缆系统2)单缆系统同轴电缆网络1.主干网2.次主干网同轴电缆接口的安装方法参数指标1、主要电气参数2、同轴电缆的物理参数3、对电缆进行测试的主要参数三、规格型号四、布线结构1、细缆结构2、粗缆结构3、粗/细缆混合结构电线电缆行业发展概况基本信息宽带电缆网络同轴电缆分类方式优点品种介绍细缆粗缆视频同轴电缆基本信息主要应用范围基带同轴电缆宽带同轴电缆两种类型的宽带系统1)双缆系统2)单缆系统同轴电缆网络1.主干网2.次主干网3.线缆同轴电缆接口的安装方法参数指标1、主要电气参数2、同轴电缆的物理参数3、对电缆进行测试的主要参数三、规格型号四、布线结构1、细缆结构2、粗缆结构3、粗/细缆混合结构电线电缆行业发展概况展开编辑本段基本信息宽带电缆是CATV系统中使用的标准，它既可使用频分多路复用的模拟信号发送，也可传输数字信号。

同轴电缆的价格比双绞线贵一些，但其抗干扰性能比双绞线强。

当需要连接较多设备而且通信容量相当大时可以选择同轴电缆。

网络同轴电缆（COAXIAL CABLE）内外由相互绝缘的同轴心导体构成的电缆：内导体为铜线，外导体为铜管或网。

电磁场封闭在内外导体之间，故辐射损耗小，受外界干同轴电缆横切面扰影响小。

同轴电缆用途或规格说明
同轴电缆是一种用于传输高频信号的电缆，由内导体、绝缘层、外导体和保护层组成。

其用途广泛，常用于电视信号、有线电视、计算机网络和雷达等领域。

同轴电缆规格说明主要包括以下方面：
1. 阻抗：同轴电缆常见的阻抗有50欧姆和75欧姆，选择不同阻抗的同轴电缆取决于应用场景和要求。

2. 衰减：同轴电缆的衰减是指信号在传输过程中的损耗，一般情况下，衰减越小，信号传输就越远、越清晰。

3. 屏蔽效果：同轴电缆的绝缘层和外导体可有效屏蔽干扰信号，保证信号传输的稳定性和可靠性。

4. 规格：同轴电缆的规格包括内导体和外径的尺寸、绝缘层和外导体的材料、屏蔽层类型和结构等。

总的来说，选择适合应用场景的同轴电缆是保证高频信号传输稳定和可靠的关键。

射频同轴电缆型号说明及常见型号电缆的简要参数一、RF常用极细同轴线电缆分类近年来，随着科技的发展，目前以手机、笔记本电脑为代表的消费类电子产品和通讯、医疗、军事类电子产品微型化发展趋势加快，性能要求不断提高，这些产品内传输各种频率信号的带状电缆、柔性电路板等传统布线原件迅速被传输速率高、频率宽且抗电磁干扰强的极细同轴线电缆取代。

以下为大家介绍一下RF常用极细同轴线电缆分类，具体如下：(一)RF同轴线按阻抗一般分为50欧和75欧两种1.阻抗50欧母同轴线一般用于RF射频领域，常见的有RG-316、RG-178、RG-174、RG-58等。

2.阻抗75欧同轴线一般常用于有线电视等视频传输系統，常见的有RG-179，RG-59等。

(二)RF同轴线，按软、硬度可分为软性电缆和半刚性电缆1.软线电缆例如RG-178、RG-174等2.半刚性电缆如RG-401、SFT-50-2-1等(三)同轴线常用的型号及分类方法1.日本关西标准制造的物理发泡系列：一般线材规格命名为1.5D-FB、1.5D-2V、3C-2V等。

2.美国军标（MIL-C-17）RG系列：以RG-178为例，RG是美国军用标准MIL-C-17对同轴射频电缆总称，178则只是序列编号而已，不同的数字代表有不同的线缆材质、特性阻抗、电性及机械性能要求等等，涉及范围较广。

3.依照美国TIMES公司LMR标准制造的低损耗物理发泡同轴电缆SRF系列：一般线材命名为SRF-LMR-100等等。

4.依据国标GB14864或行标SJ1132-77中同轴射频电缆系列：以SYV-75-2-1为例，SYV是国标GB14864、行标SJ1132-77中同轴射频电缆的型号总称，绝缘介质都是聚乙烯（PE）。

SYV中S---同轴射频电缆，Y---聚乙烯，V---聚氯乙烯。

75代表抗阻性，后面的2代表它的绝缘外径（2mm左右），最后的1是表示导体规格：“-1”是代表导体结构序号为单股，“-2”是代表导体结构序号为多股。

一、水平线缆的长度计算按照PDS的水平线缆长度计算公式计算水平线缆长度就算公式：C=[0.55（L+S）+6]（I/O）m总长度=∑Ci i=1式中：m为楼层数；C为每层楼的用线量；I/O为每层楼配线架连接的信息点；L为配线架连接最远信息点的距离；S为配线架连接最远信息点的距离。

二、按照标准的线槽设计方法，应根据水平线的外径来确定线槽的容量即：线槽的横截面积=水平线截面积之和X3关键同轴电缆的结构与特性及质量检测方法关键同轴电缆的结构与特性及质量检测方法同轴电缆是有线电视系统中用来传输射频信号的主要媒质，它是由芯线和屏蔽网筒构成的两根导体，因为这两根导体的轴心是重合的，故称同轴电缆或同轴线。

目前，在不能完全实现光纤到户的情况下，同轴电缆的使用量相当大，多方位了解同轴电缆的特性，对于有线电视工作者特别是刚刚从事有线电视工作的同志更是大有益处。

1同轴电缆的结构射频同轴电缆由内导体、绝缘介质、外导体（屏蔽层）和护套4部分组成。

1.1内导体内导体通常由一根实心导体构成，利用高频信号的集肤效应，可采用空铜管，也可用镀铜铝棒，对不需供电的用户网采用铜包钢线，对于需要供电的分配网或主干线建议采用铜包铝线，这样既能保证电缆的传输性能，又可以满足供电及机械性能的要求，减轻了电缆的重量，也降低了电缆的造价。

1.2绝缘介质绝缘介质可以采用聚乙烯、聚丙烯、聚氯乙烯（PVC）和氟塑料等，常用的绝缘介质是损耗小、工艺性能好的聚乙烯。

1.3外导体同轴电缆的外导体有双重作用，它既作为传输回路的一根导线，又具有屏蔽作用，外导体通常有3种结构。

（1）金属管状。

这种结构采用铜或铝带纵包焊接，或者是无缝铜管挤包拉延而成，这种结构形式的屏蔽性能最好，但柔软性差，常用于干线电缆。

（2）铝塑料复合带纵包搭接。

这种结构有较好的屏蔽作用，且制造成本低，但由于外导体是带纵缝的圆管，电磁波会从缝隙处穿出而泄漏，应慎重使用。

（3）编织网与铝塑复合带纵包组合。

086同轴电缆参数-概述说明以及解释1.引言1.1 概述同轴电缆作为一种重要的传输介质，在通信领域有着广泛的应用。

它的基本结构和参数对于传输信号的品质起着至关重要的作用。

本文将首先对同轴电缆的基本结构和原理进行介绍，然后详细讨论其参数及影响因素，最后对其在通信领域的应用进行探讨。

通过本文的阐述，读者将对同轴电缆有着更深入的了解，并且对未来发展有所展望。

1.2文章结构"1.2 文章结构"本文将从三个方面对086同轴电缆参数进行详细介绍，首先将介绍同轴电缆的基本结构和原理，包括其内部构成和传输原理；接着将深入探讨同轴电缆的参数及其影响因素，分析其电容、阻抗、衰减等参数对信号传输质量的影响；最后将重点关注同轴电缆在通信领域的应用，包括其在通信网络中的作用和优势。

通过对这三个方面的全面介绍，读者将能够对086同轴电缆参数有一个清晰的了解，并认识到其在通信领域中的重要性和潜在发展前景。

1.3 目的本文旨在详细介绍同轴电缆的参数以及影响因素，以及其在通信领域的应用。

通过对同轴电缆的基本结构和原理进行分析，探讨同轴电缆在实际应用中的重要性和特点。

同时，对同轴电缆的发展前景和未来趋势进行展望，以期为同轴电缆技术的进一步发展提供参考和借鉴。

通过本文的阐述，读者将能够对同轴电缆有更深入的了解，从而为相关领域的研究和应用提供理论支持和实践指导。

2.正文2.1 同轴电缆的基本结构和原理同轴电缆是一种由内部导体、绝缘层、外部导体和外护层构成的电缆。

其基本结构包括内导体、绝缘层、外导体和外护层四个部分。

内导体是同轴电缆中心的金属导体, 通常是铜或铁, 用于传输信号或电能。

绝缘层环绕在内导体周围, 以阻止信号泄露或损耗。

外导体是绝缘层的外部覆盖, 通常是由金属编织物或箔片组成, 用于屏蔽外部干扰。

最外面是外护层, 它是一个保护性的覆盖层, 用于保护电缆免受机械损坏和环境腐蚀。

同轴电缆的工作原理基于电磁场的传播。

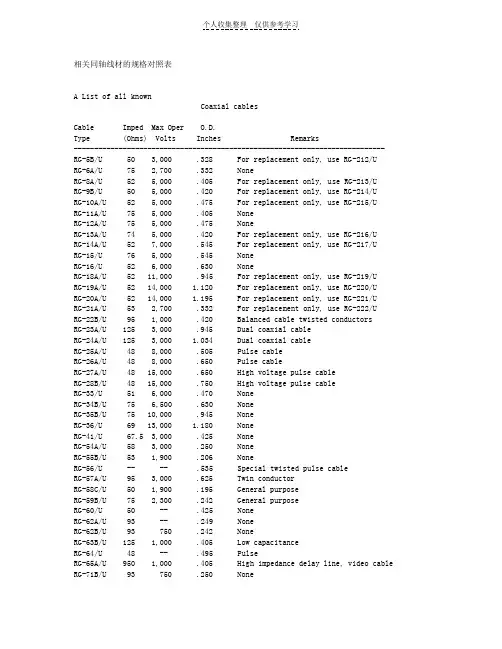

相关同轴线材的规格对照表A List of all knownCoaxial cablesCable Imped Max Oper O.D.Type (Ohms) Volts Inches Remarks ----------------------------------------------------------------------------RG-5B/U 50 3,000 .328 For replacement only, use RG-212/URG-6A/U 75 2,700 .332 NoneRG-8A/U 52 5,000 .405 For replacement only, use RG-213/URG-9B/U 50 5,000 .420 For replacement only, use RG-214/URG-10A/U 52 5,000 .475 For replacement only, use RG-215/URG-11A/U 75 5,000 .405 NoneRG-12A/U 75 5,000 .475 NoneRG-13A/U 74 5,000 .420 For replacement only, use RG-216/URG-14A/U 52 7,000 .545 For replacement only, use RG-217/URG-15/U 76 5,000 .545 NoneRG-16/U 52 6,000 .630 NoneRG-18A/U 52 11,000 .945 For replacement only, use RG-219/URG-19A/U 52 14,000 1.120 For replacement only, use RG-220/URG-20A/U 52 14,000 1.195 For replacement only, use RG-221/URG-21A/U 53 2,700 .332 For replacement only, use RG-222/URG-22B/U 95 1,000 .420 Balanced cable twisted conductorsRG-23A/U 125 3,000 .945 Dual coaxial cableRG-24A/U 125 3,000 1.034 Dual coaxial cableRG-25A/U 48 8,000 .505 Pulse cableRG-26A/U 48 8,000 .650 Pulse cableRG-27A/U 48 15,000 .650 High voltage pulse cableRG-28B/U 48 15,000 .750 High voltage pulse cableRG-33/U 51 6,000 .470 NoneRG-34B/U 75 6,500 .630 NoneRG-35B/U 75 10,000 .945 NoneRG-36/U 69 13,000 1.180 NoneRG-41/U 67.5 3,000 .425 NoneRG-54A/U 58 3,000 .250 NoneRG-55B/U 53 1,900 .206 NoneRG-56/U -- -- .535 Special twisted pulse cableRG-57A/U 95 3,000 .625 Twin conductorRG-58C/U 50 1,900 .195 General purposeRG-59B/U 75 2,300 .242 General purposeRG-60/U 50 -- .425 NoneRG-62A/U 93 -- .249 NoneRG-62B/U 93 750 .242 NoneRG-63B/U 125 1,000 .405 Low capacitanceRG-64/U 48 -- .495 PulseRG-65A/U 950 1,000 .405 High impedance delay line, video cableRG-71B/U 93 750 .250 NoneRG-72/U 150 -- .630 NoneRG-73/U 25 -- .275 NoneRG-74A/U 52 7,000 .615 For replacement only, use RG-224/URG-77A/U 48 8,000 .450 Pulse cableRG-78A/U 48 8,000 .420 Same as RG-74A/U except single braid RG-79B/U 125 1,000 .475 RG-63B/U with armorRG-81/U 50 3,000 .375 Semi-Rigid high temperature cableRG-82/U 50 5,000 .750 Same as RG-81/URG-83/U 35 2,000 .405 NoneRG-84A/U 75 10,000 1.000 RG-35B/U with lead sheath, not armor RG-85A/U 75 10,000 1.565 RG-84A/U with special armorRG-86/U 200 -- .650 Twin leadRG-87A/U 50 5,000 .425 For replacement only. New, use RG-225/U RG-88/U 50 8,000 .515 PulseRG-88A/U 50 8,000 .515 NoneRG-88B/U 50 10,000 .565 NoneRG-89/U 125 1,000 .632 Low capacitanceRG-90/U 50 3,000 .425 Carrier Frequency CommunicationRG-93/U 50 10,000 .710 Replaced with RG-117/URG-94/U 50 7,000 .445 For replacement only. New, use RG-226/U RG-100/U 35 2,000 .242 NoneRG-108A/U 78 1,000 .235 Shielded twisted pairRG-111A/U 95 1,000 .490 noneRG-114A/U 185 1,000 .405 Special low capacitanceRG-115/U 50 4,000 .375 NoneRG-115A/U 50 4,000 .415 NoneRG-116/U 50 5,000 .475 For replacement only. New, use RG-227/U RG-117A/U 50 7,000 .730 Same as RG-117/U. New, use RG-211A/U RG-118A/U 50 7,000 .780 Same as RG-118/U. New, use RG-228A/U RG-119/U 50 6,000 .465 High temperature cableRG-120/U 50 6,000 .525 Same as RG-119/U, with armorRG-122/U 50 1,900 .160 Same as RG-58/U except smaller in size RG-124/U 73 2,300 .240 Replaced by RG-140/URG-125/U 150 2,000 .600 Special low capacitanceRG-126/U 50 3,000 .280 High attenuation same as RG-301/URG-130/U 95 8,000 .625 Same as RG-57A/U except inner conductor RG-131/U 95 8,000 .710 Same as RG-130/U except for armorRG-133A/U 95 4,000 .405 NATO type NWR7RG-140/U 75 2,000 .233 High temperature, similar to RG-59A/U RG-141A/U 50 1,900 .190 High temperature, similar to RG-58C/U RG-142A/U 50 1,900 .206 High temperature, similar to RG-55A/U RG-142B/U 50 -- .195 Same as aboveRG-143A/U 50 3,000 .325 High temperature, similar to RG-58/U RG-144/U 75 5,000 .410 High temperature, similar to RG-11/U RG-147/U 52 14,000 1.937 RG-19/U with armorRG-148/U 72 4,000 .800 RG-8/U with spiral armorRG-149/U 52 5,000 .405 Low noiseRG-150/U 75 5,000 .475 Same as RG-149/U except armoredRG-156/U 50 10,000 .540 Taped innerlayers 1 type K&1 type A-1RRG-157/U 50 15,000 .725 Betw 2n braid of outer conductor & braided RG-158/U 25 15,000 .725 Tinned copper shield pulse cableRG-159/U 50 2,300 .195 Replaced by RG-142/URG-160A/U 125 3,000 1.055 Same as RG-160/U except copper braidRG-164/U 75 10,000 .870 Same as RG-35B/U except armoredRG-165/U 50 5,000 .410 NoneRG-166/U 50 5,000 .460 Same as RG-165/U except armoredRG-174/U 50 1,500 .100 NoneRG-177/U 50 11,000 .895 NoneRG-178B/U 50 1,000 .075 NoneRG-179B/U 75 1,200 .105 NoneRG-180B/U 95 1,500 .145 noneRG-181/U 125 3,500 .640 NoneRG-182/U 125 2,300 1.055 Special dual twinaxRG-183/U 50 -- .750 NoneRG-185/U 2000 -- .282 Delay cableRG-186/U 1000 -- .405 Delay cableRG-187A/U 75 1,200 .110 Same as RG-187/U except inner conductor RG-188A/U 50 1,200 .110 Same as RG-188/U except inner conductor RG-189/U 50 3,500 .875 7/8 in stroflux cableRG-190/U 50 15,000 .700 Taped inner layers: 2 wraps of type KRG-191/U 25 15,000 1.469 & 2 wraps of type L between outer braid RG-192/U 12.5 15,000 2.200 Pulse cableRG-193/U 12.5 30,000 2.100 Pulse cableRG-194/U 12.5 30,000 1.945 Pulse cableRG-195A/U 95 1,500 .155 Same as RG-195/U except inner conductor RG-196A/U 50 1,000 .080 Same as RG-196/U except inner conductor RG-197/U 50 -- .875 NoneRG-199/U 70 -- 1.015 NoneRG-200/U 70 -- 1.765 NoneRG-209/U 50 3,200 .750 NoneRG-210/U 93 750 .242 Replaces RG-62C/URG-211A/U 50 7,000 .730 Same as RG-211/U except braid wire size RG-212/U 50 3,000 .332 Formerly RG-58/URG-213/U 50 5,000 .405 Formerly RG-8A/URG-214/U 50 5,000 .425 Formerly RG-9B/URG-215/U 50 5,000 .475 Formerly RG-10A/URG-216/U 75 5,000 .425 Formerly RG-13A/URG-217/U 50 7,000 .545 Formerly RG-144A/URG-218/U 50 11,000 .870 Formerly RG-17A/URG-219/U 50 11,000 .945 Formerly RG-18A/URG-220/U 50 14,000 1.120 Formerly RG-19A/URG-221/U 50 14,000 1.195 Formerly RG-20A/URG-222/U 50 2,700 .332 Formerly RG-21A/URG-223/U 50 1,900 .216 Formerly RG-55A/URG-224/U 50 7,000 .615 Formerly RG-74A/URG-225/U 50 5,000 .430 Formerly RG-87A/URG-226/U 50 7,000 .500 Formerly RG-94A/URG-227/U 50 5,000 .490 Formerly RG-116/URG-228A/U 50 7,000 .795 Same as RG-228/U except wire sizeRG-230/U 25 -- .740 Triaxial pulse cableRG-231/U 50 -- .500 NoneRG-232/U 50 -- 1.050 NoneRG-233/U 50 -- 1.765 NoneRG-234/U 50 -- 3.295 NoneRG-235/U 50 5,000 .470 NoneRG-236/U 50 -- .500 NoneRG-237/U 50 -- .600 NoneRG-240/U 50 -- 1.625 NoneRG-242/U 50 -- 3.125 NoneRG-244/U 75 -- .500 NoneRG-245/U 75 -- .600 NoneRG-246/U 75 -- .875 NoneRG-247/U 75 -- 1.015 NoneRG-248/U 75 -- 1.625 NoneRG-249/U 75 -- 1.765 NoneRG-259/U 75 -- 3.125 NoneRG-251/U 75 -- 3.295 NoneRG-252/U 50 -- .530 NoneRG-253/U 50 -- .635 NoneRG-254/U 50 -- 1.100 NoneRG-255/U 50 -- .953 NoneRG-256/U 50 -- .953 NoneRG-257/U 50 -- 1.786 NoneRG-258/U 50 -- 1.936 NoneRG-259/U 50 -- .390 NoneRG-263/U 50 -- .500 NoneRG-264A/U 36.8 -- .750 Same as RG-264/U except low temperature RG-266/U 1530 4,000 .400 Delay cableRG-268/U 50 -- .500 NoneRG-269/U 50 -- 1.005 NoneRG-270/U 50 -- 1.830 NoneRG-279/U 75 -- .125 NoneRG-280/U 50 3,000 .467 For low loss and low voltage application RG-281/U 50 4,000 .750 For low loss and low voltage application RG-282/U 54.6 4,500 .200 For 150 degree [C] operationRG-283/U 46 8,000 .475 For 150 degree [C] operationRG-284/U 75 -- 1.005 NoneRG-285/U 100 -- 1.005 NoneRG-286/U 75 -- 1.830 NoneRG-287/U 100 -- 1.830 NoneRG-292/U 75 -- 1.830 noneRG-293/U 50 -- .545 NoneRG-294/U 95 -- .630 Twin AxialRG-295/U -- -- .895 NoneRG-296/U 50 10,000 1.190 NoneRG-297/U 50 -- 1.005 NoneRG-298/U -- -- .650 unshielded buoyant cableRG-301/U 50 3,000 .245 Similar to RG-126/URG-302/U 75 2,300 .206 Similar to RG-140/URG-303/U 50 1,900 .170 Similar to RG-141/URG-304/U 50 3,000 .280 Similar to RG-143A/URG-305/U 75 -- 1.990 NoneRG-306A/U 75 -- 1.015 NoneRG-307/U 75 400 .270 Interlayer is polyvinyl chlorideRG-316/U 50 1,200 -- High temperature similar to RG-188A/U RG-318/U 50 -- 1.100 NoneRG-319A/U 50 -- 2.000 NoneRG-321/U 50 -- 2.850 NoneRG-322/U 50 -- 3.040 NoneRG-323/U 50 -- 1.060 NoneRG-324/U 50 -- .980 NoneRG-325/U 50 -- .465 NoneRG-326/U 50 -- .779 NoneRG-327/U 50 -- 1.180 NoneRG-331/U 50 -- .625 NoneRG-332/U 50 -- .815 NoneRG-333/U 50 -- 1.052 NoneRG-334/U 75 -- .500 NoneRG-335/U 75 -- .625 NoneRG-336/U 75 -- .875 NoneRG-360/U 50 -- .825 NoneRG-366/U 50 -- .620 NoneRG-367/U 50 -- 5.200 Very large cableRG-369/U 50 -- .470 NoneRG-370/U 50 -- .390 NoneRG-371/U 50 -- .140 NoneRG-376/U 50 -- 1.060 NoneRG-377/U 50 -- .530 NoneRG-378/U 50 -- 2.000 NoneRG-382/U 50 -- 1.620 NoneRG-385/U 50 -- .660 None。

电缆型号与尺寸对照表
电缆型号一般是指铜缆VV、YJV等型号电缆，电缆型号对应的尺寸和载流量等数据
是电缆选型重要的参考标准；下面小编就来介绍下电缆型号与尺寸对照表。

一、电缆型号
电线电缆型号规格一览表
二、电缆型号与尺寸对照表
这里主要重点介绍常用的电缆VV、YJV型号与尺寸对照表
1、VV、VLV电缆型号与尺寸对照表，VV、VLV电缆型号与重量对照表
2、VV22、VLV22电缆型号与尺寸对照表
3、yjv、yjv32电缆型号与尺寸对照表
4、BV、BLV电线规格和尺寸对照表
电缆根据特性还分为阻燃电缆和耐火电缆等，一般电缆型号选用根据电缆厂家提供的电缆数据参数为准。

ZR-YJV电缆对照。

一、水平线缆的长度计算按照PDS的水平线缆长度计算公式计算水平线缆长度就算公式：C=[0.55（L+S）+6]（I/O）m总长度=∑Ci i=1式中：m为楼层数；C为每层楼的用线量；I/O为每层楼配线架连接的信息点；L为配线架连接最远信息点的距离；S为配线架连接最远信息点的距离。

二、按照标准的线槽设计方法，应根据水平线的外径来确定线槽的容量即：线槽的横截面积=水平线截面积之和X3关键同轴电缆的结构与特性及质量检测方法关键同轴电缆的结构与特性及质量检测方法同轴电缆是有线电视系统中用来传输射频信号的主要媒质，它是由芯线和屏蔽网筒构成的两根导体，因为这两根导体的轴心是重合的，故称同轴电缆或同轴线。

目前，在不能完全实现光纤到户的情况下，同轴电缆的使用量相当大，多方位了解同轴电缆的特性，对于有线电视工作者特别是刚刚从事有线电视工作的同志更是大有益处。

1同轴电缆的结构射频同轴电缆由内导体、绝缘介质、外导体（屏蔽层）和护套4部分组成。

1.1内导体内导体通常由一根实心导体构成，利用高频信号的集肤效应，可采用空铜管，也可用镀铜铝棒，对不需供电的用户网采用铜包钢线，对于需要供电的分配网或主干线建议采用铜包铝线，这样既能保证电缆的传输性能，又可以满足供电及机械性能的要求，减轻了电缆的重量，也降低了电缆的造价。

1.2绝缘介质绝缘介质可以采用聚乙烯、聚丙烯、聚氯乙烯（PVC）和氟塑料等，常用的绝缘介质是损耗小、工艺性能好的聚乙烯。

1.3外导体同轴电缆的外导体有双重作用，它既作为传输回路的一根导线，又具有屏蔽作用，外导体通常有3种结构。

（1）金属管状。

这种结构采用铜或铝带纵包焊接，或者是无缝铜管挤包拉延而成，这种结构形式的屏蔽性能最好，但柔软性差，常用于干线电缆。

（2）铝塑料复合带纵包搭接。

这种结构有较好的屏蔽作用，且制造成本低，但由于外导体是带纵缝的圆管，电磁波会从缝隙处穿出而泄漏，应慎重使用。

（3）编织网与铝塑复合带纵包组合。

电线电缆规格型号总览本文档旨在提供关于电线电缆规格型号的综合概览，旨在帮助读者更好地了解电线电缆产品并作出合适的选择。

1. 常见电线电缆规格1.1 单芯电缆- 标准截面尺寸： 0.5mm²、0.75mm²、1.0mm²、1.5mm²、2.5mm²等标准截面尺寸： 0.5mm²、0.75mm²、1.0mm²、1.5mm²、2.5mm²等- 导体材料：铜、铝导体材料：铜、铝- 绝缘材料： PVC、PE等绝缘材料： PVC、PE等1.2 多芯电缆- 芯数： 2芯、3芯、4芯等芯数： 2芯、3芯、4芯等- 导体规格：钢丝或裸铜线导体规格：钢丝或裸铜线2. 电线电缆型号2.1 低压电线- BV型铜芯聚氯乙烯绝缘电线BV型铜芯聚氯乙烯绝缘电线铜芯、聚氯乙烯绝缘、耐磨损、耐腐蚀；常用于家庭、办公等场所。

- BLV型铝芯聚氯乙烯绝缘电线BLV型铝芯聚氯乙烯绝缘电线铝芯、聚氯乙烯绝缘、导电性能好、价格相对较低；常用于建筑、矿山等领域。

2.2 控制电缆- KVV控制电缆KVV控制电缆聚氯乙烯绝缘，聚氯乙烯护套；多芯、屏蔽结构，适用于控制信号传输。

- KYJV控制电缆KYJV控制电缆交联聚乙烯绝缘，聚氯乙烯护套；耐高温、耐腐蚀，适用于工业自动化领域。

2.3 通信电缆- RVV通信电缆RVV通信电缆多芯、柔软、抗干扰，可用于室内电话、电视、网络等通信连接。

- RG6同轴电缆RG6同轴电缆高频传输，低损耗，适用于卫星接收、有线电视等领域。

3. 选购建议在选购电线电缆时，建议考虑以下几个关键因素：- 使用环境要求：根据所处环境的温度、湿度、耐火性等要求选择合适的电线电缆。

使用环境要求：根据所处环境的温度、湿度、耐火性等要求选择合适的电线电缆。

- 负载需求：根据所需传输的电流或信号负载选择合适的导体规格和芯数。

负载需求：根据所需传输的电流或信号负载选择合适的导体规格和芯数。

同轴电缆的基本参数
同轴电缆的基本参数包括以下几个方面：
1. 电缆构造：同轴电缆由内导体、绝缘层、外导体和外护套组成。

内导体通常为铜或铜合金制成，绝缘层常采用聚乙烯、聚氯乙烯等材料，外导体一般由铜丝织成，外护套可以是聚氯乙烯或其他保护材料。

2. 内导体尺寸：内导体的直径决定了同轴电缆的传输性能。

常见的内导体直径有很多种规格，如RG-58、RG-59等。

3. 绝缘层厚度：绝缘层的厚度决定了电缆的绝缘性能。

绝缘层厚度一般在数毫米到数十毫米之间。

4. 外导体材料和密度：外导体一般由铜丝编织而成，编织的密度决定了电缆的屏蔽性能。

编织密度越高，电缆的屏蔽性能越好。

5. 外护套材料：外护套用于保护电缆免受外界的损伤和干扰。

常见的外护套材料有聚氯乙烯、聚乙烯等。

6. 阻抗值：同轴电缆的阻抗值一般为50欧姆或75欧姆。

阻抗值的选择取决于所使用的设备和系统的要求。

7. 传输距离：同轴电缆的传输距离与绝缘层厚度、外导体材料等因素有关。

较好的同轴电缆可以传输几百米到几千米的距离。

这些是同轴电缆的一些基本参数，不同电缆的具体参数可能会有所不同，具体选择电缆时需要根据实际需求进行选型。
