扶梯变频节能改造方案(资料库)

自动扶梯节能运行方式以自动扶梯节能运行方式为标题，写一篇文章。

一、引言自动扶梯作为现代城市交通工具的重要组成部分，已经广泛应用于商场、地铁站等人流密集的场所。

然而，由于长时间的运行，扶梯的能耗也相对较高。

为了减少能源消耗，提高运行效率，节能技术在自动扶梯中得到了广泛应用。

本文将介绍一些自动扶梯节能运行的方式。

二、光感控制技术光感控制技术是一种常用的自动扶梯节能运行方式。

该技术基于光线传感器，通过感应周围环境的光强度变化，调整扶梯运行速度。

例如，在白天光线充足时，扶梯可以加快运行速度，以满足人流需求；而在夜晚或光线较弱时，扶梯可以减慢运行速度，以节约能源。

光感控制技术能够根据不同时间段和环境光照条件，实现扶梯运行速度的智能调节，从而达到节能的目的。

三、变频调速技术变频调速技术是另一种常用的自动扶梯节能运行方式。

传统的扶梯通常采用恒速运行，无论人流量多少，扶梯的运行速度都保持不变。

而采用变频调速技术的扶梯可以根据实际需求，调整运行速度。

当人流较少时，扶梯可以降低运行速度，从而减少能耗；当人流较多时，扶梯可以提高运行速度，以满足乘客的需求。

通过变频调速技术，扶梯运行时可以根据实际情况灵活调整速度，从而实现节能效果。

四、智能控制系统智能控制系统是现代自动扶梯的重要组成部分。

通过传感器、计算机等技术，智能控制系统可以实时监测扶梯的运行状态和人流情况，从而进行智能调控。

例如，当扶梯上没有乘客时，智能控制系统可以将扶梯停止运行，以减少能源消耗；当人流较少时，智能控制系统可以降低扶梯的运行速度，以节约能源。

智能控制系统的应用可以使扶梯的运行更加高效，能耗更加低。

五、能量回收技术能量回收技术是一种创新的自动扶梯节能方式。

传统的扶梯在运行过程中会产生一定的惯性能量，而这部分能量通常会被浪费掉。

而通过能量回收技术，可以将这部分能量进行回收再利用。

例如，通过安装能量回收装置，可以将扶梯运行时产生的电能回馈到电网中，供其他设备使用。

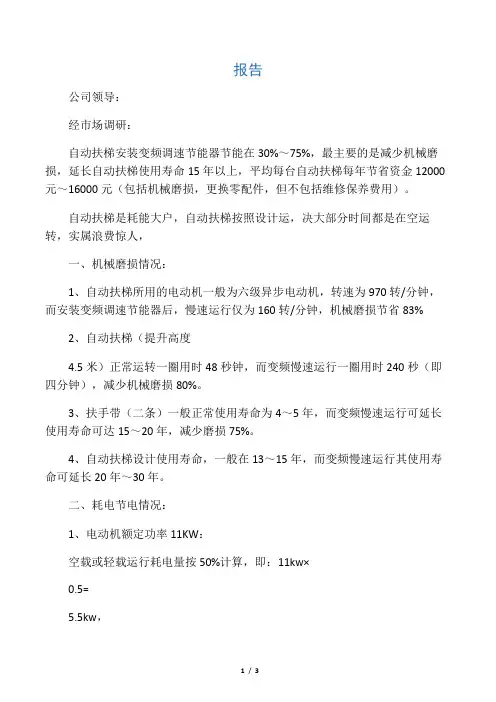

报告公司领导：经市场调研：自动扶梯安装变频调速节能器节能在30%～75%，最主要的是减少机械磨损，延长自动扶梯使用寿命15年以上，平均每台自动扶梯每年节省资金12000元～16000元（包括机械磨损，更换零配件，但不包括维修保养费用）。

自动扶梯是耗能大户，自动扶梯按照设计运，决大部分时间都是在空运转，实属浪费惊人，一、机械磨损情况：1、自动扶梯所用的电动机一般为六级异步电动机，转速为970转/分钟，而安装变频调速节能器后，慢速运行仅为160转/分钟，机械磨损节省83%2、自动扶梯（提升高度4.5米）正常运转一圈用时48秒钟，而变频慢速运行一圈用时240秒（即四分钟），减少机械磨损80%。

3、扶手带（二条）一般正常使用寿命为4～5年，而变频慢速运行可延长使用寿命可达15～20年，减少磨损75%。

4、自动扶梯设计使用寿命，一般在13～15年，而变频慢速运行其使用寿命可延长20年～30年。

二、耗电节电情况：1、电动机额定功率11KW：空载或轻载运行耗电量按50%计算，即：11kw×0.5=5.5kw，5.5KW×10小时（每天运行10小时）=55度，而变频慢速运行耗电量仅为0.9KW,则：0.9KW×10小时（每天运行10小时）=9度，即：55度-9度=46度（即为每天节电46度），若每天载客运行1小时，则：46度-5.5度=40.5度。

所以，每天节电40度左右，每年可节电15000度左右（机械磨损的费用支出未计算在内）。

节电率的多少，决定于容流量的多少，根据常年经验总结，11kw的电动机，每天可节电40度以上。

18电梯720年节约262800元/年2、结论：自动扶梯使用时间越长，越加快扶梯老化，摩擦系数越大，机械磨损越严重，费用支出及耗电量省钱就是赚钱，一次性投入常年有回报，早安装早受益，安装越早，受益越大。

三、主要功能：1、无人乘梯时，慢速（蠕动）运行，运行速度0.05M～0.1M/秒，输出频率5Hz～10Hz。

变频技术在自动扶梯节能改造上的应用摘要：现如今，公共场所当中总是存在自动扶梯的身影，所以可以得知自动扶梯已经成为了重要的交通工具。

自动扶梯每天运行时间为18小时以上，那在此过程当中负载运行时间仅为20%，其他时间处于空载状态，在此过程当中就消耗了大量的能量，造成资源浪费问题出现。

结合以上问题，本文主要是对变频技术进行改造，在自动扶梯应用过程当中发挥节能作用，希望可以给予相关人士一些帮助和借鉴。

关键词：变频技术；自动扶梯；节能改造；应用引言自动扶梯作为重要的交通工具，应用范围具有广泛性，在日常生活当中得到了普遍应用。

对于传统自动扶梯主要是通过电源供电，营业时间内及时启动扶梯，了解乘客是否使用扶梯，对扶梯的速度也需要加强管控，否则扶梯主要是按照上班时间持续运行，直到下班才会停止。

结合以上内容可以得知，该运行方式在应用过程当中会消耗大量的电能，造成了资源浪费。

如果扶梯长时间运行，相关零部件也会出现磨损和疲劳问题，需要结合具体情况来进行深入分析。

对内部资源需要加强管控，判断自动扶梯是否需要变频技术，该技术主要是让扶梯在空载或者是满载状态，都能够达到节能效果，尽可能减少机械零部件和机电的损耗，提高电梯使用寿命。

1扶梯常见的节能改造方式1.1自动重新启动充分应用变频技术能够做好能源节约工作，当无人使用扶梯需要在扶梯上下口安装相应的传感器，传感器主要分为光感传感器或压力传感器。

当乘客进入扶梯之前，通过传感器扶梯就会自动启动，并且进入扶梯后会保持额定速度。

出入口的传感器需要及时检测，如果无法检测到乘客，需要及时自动停止运行。

该运行方式能够节约相应的电能，但是与此同时也会造成相应的缺点，扶梯频繁使用会对供电网造成冲击，扶梯的限停装置也会带来相应的损伤。

需要在传统扶梯基础之上来进行优化，内部功能得到完善，原有控制回路积极完善，做好内部改造工作，尽可能节约成本。

1.2Y-△切换启动Y-△切换启动的原理主要应用于附体启动运行时，在没有运输乘客的状态下将按照Y接法做好内部启动工作，按照相应原则来对相关速度进行调整。

变频器节能改造方案说明变频器是一种能够将电能转换成机械能的装置，其主要功能是控制电机的转速和扭矩。

变频器在很多领域中广泛应用，比如工业生产、冶金、石化等。

然而，由于变频器的工作电压通常较高，其能耗较大，因此进行变频器的节能改造非常重要。

1.变频器的选择：在进行变频器节能改造时，首先要根据实际需要选择合适的变频器。

要选择具有较高能效的变频器，具备良好的调整性能和控制精度。

2.快速启停功能：变频器在启动和停止时的能源消耗较大，因此可以通过增加快速启停功能来降低能耗。

快速启停功能可以减少启动和停止时间，同时降低能耗。

3.负载调节：根据不同的工艺要求，对负载进行调节，使其在最佳工作范围内运行，以提高能源利用率。

可以通过调整变频器的输出频率和电压来实现负载调节，使其尽量处于高效工作状态。

4.换向技术改进：在一些情况下，由于负载的变化和工作特性的不同，变频器需要进行频繁的换向操作。

通过改进换向技术和减少换向次数，可以降低能耗，提高工作效率。

5.定期维护和检修：定期对变频器进行维护和检修，保持其良好的工作状态，保证其正常运行。

定期更换零部件、清洁变频器、检查电气线路等，可以提高变频器的工作效率和可靠性，降低能耗。

6.节能监控系统：在节能改造中，可以使用节能监控系统来对变频器进行实时监控和控制。

通过监控变频器的运行状态和能耗，及时发现问题和及时采取措施，以获得最佳的节能效果。

7.电能回馈系统：变频器在工作过程中产生的电能可以通过电能回馈系统回馈到电网中，再次利用。

这样可以降低能耗，提高能源利用效率。

通过以上的变频器节能改造方案，可以更有效地降低变频器的能耗，提高其工作效率和能源利用率。

这不仅可以降低电力消耗，减少环境污染，还可以减少企业的运营成本，提高经济效益。

因此，在使用变频器的过程中，进行节能改造是非常重要和必要的。

扶梯改造施工方案扶梯改造施工方案一、施工目标与原因扶梯是商场、地铁等公共场所的重要设施之一，但随着时间的推移和使用频率的增加，扶梯存在一定的安全隐患和老化问题，因此有必要进行扶梯改造施工。

改造目标：1.提升扶梯的安全性和可靠性，减少故障和事故发生的可能性。

2.提高扶梯的舒适性和使用体验，满足用户的需求。

3.延长扶梯使用寿命，降低维护成本。

二、施工内容与方案1.扶梯机械系统改造：（1）更换扶梯传动链轮、链条等易损件，确保运行的平稳和可靠。

（2）加装电子监控系统，监测扶梯的运行状况，及时发现故障并进行处理。

（3）安装紧急停车装置，一旦发生紧急情况，可以立即停止扶梯的运行，保障乘客的安全。

2.扶梯电气系统改造：（1）更换旧式的电气控制设备，使用新型高效、节能的控制器和变频器，提高扶梯的能源利用率。

（2）重新布置电缆线路，保证电气系统的稳定性和安全性。

（3）增加照明设施和紧急避难指示灯，提高夜间和紧急情况下的安全性和可见度。

3.扶梯外观改造：（1）更换扶梯的外板材料，采用防火、抗腐蚀的材料，提高扶梯的外观质量和抗风能力。

（2）重新涂装扶梯外表面，使其看上去更加整洁、美观。

（3）增加扶梯安全警示标识和操作提示标识，提醒乘客注意安全事项和正确使用方法。

三、施工过程与注意事项1.施工过程：（1）制定详细的施工计划和流程，确保各项改造工作的顺利进行。

（2）合理安排施工人员和施工时间，避免影响正常使用或运营。

（3）在施工期间加强现场管理和安全监控，做好施工现场的安全防护工作。

2.注意事项：（1）确保改造设计符合相关法规标准和扶梯制造商的要求。

（2）与业主、用户进行充分的沟通和协调，减少对他们的影响和困扰。

（3）在施工结束后，进行必要的验收和试运行，确保扶梯的正常使用和安全性。

四、施工效果与评估改造施工完成后，扶梯的安全性和可靠性将得到明显提升，用户的使用体验和满意度将显著增加。

同时，扶梯的外观质量和抗风能力也将得到改善。

自动扶梯调速与节能方式自动扶梯和电梯一样是公共场所运送乘客的典型设备,已在百货公司、机场、地铁、宾馆等场所广泛地运用。

很明显的道理，自动扶梯在无人进入的时候仍然定速运转就会造成电能的浪费。

实际应用中主要有3种方式控制扶梯的运行。

（1）自动运行方式：在扶梯上下口处安装传感器（传感器可用光电、压力等多种形式），一旦传感器检测到有乘客进入扶梯（距梳齿板1.3M左右），扶梯开始起动运行，如果乘客继续进入扶梯，扶梯将一直以额定速度正常运行。

如果在扶梯出口侧传感器检测到最后一个乘客离开扶梯后，在预先设定的时间内也没再检测到有乘客进入扶梯时，则扶梯将自动停梯。

待有乘客进入扶梯时，扶梯再投入运行。

（2）Y—△运行方式（ECO方式）：利用扶梯Y—△起动装置，在扶梯投入运行后，当扶梯处于空载或轻载时，控制系统将驱动电动机从△形运行自动切换到Y形运行来节约能耗。

当扶梯负载增加后，扶梯再自动转成△形运行。

（3）变频运行方式（VVVF方式）：在扶梯上增设变频调速装置，扶梯开始运行时通过变频器起动。

当扶梯达到100%额定速度（0.5m/s）运行时，如果无乘客乘梯，扶梯由100％额定速度自动降为20%额定速度（0.1m/s）爬行（如果扶梯在20%速度下运行很长一段时间仍无人乘梯，则扶梯会自动平缓地停梯待命）。

如果安装在扶梯出入口处的传感器检测到有乘客乘梯，则扶梯速度马上平缓地升至100%额定速度，如果乘客继续进入扶梯，扶梯将一直以额定速度正常运行。

在预先设定的时间内扶梯入口处的传感器没再检测到有乘客进入扶梯，则扶梯将自动转至爬行速度运行。

普通自动扶梯进行调速改造后:(1)节约30%—60%的电费，平均年节电7500—15000元；(2)部件损耗减少50%，维修次数减少50%，使用寿命延长100%。

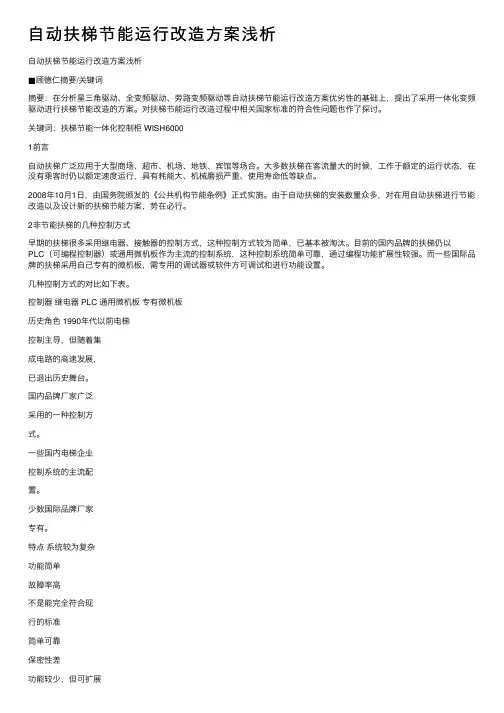

⾃动扶梯节能运⾏改造⽅案浅析⾃动扶梯节能运⾏改造⽅案浅析■顾德仁摘要/关键词摘要：在分析星三⾓驱动、全变频驱动、旁路变频驱动等⾃动扶梯节能运⾏改造⽅案优劣性的基础上，提出了采⽤⼀体化变频驱动进⾏扶梯节能改造的⽅案。

对扶梯节能运⾏改造过程中相关国家标准的符合性问题也作了探讨。

关键词：扶梯节能⼀体化控制柜 WISH60001前⾔⾃动扶梯⼴泛应⽤于⼤型商场、超市、机场、地铁、宾馆等场合。

⼤多数扶梯在客流量⼤的时候，⼯作于额定的运⾏状态，在没有乘客时仍以额定速度运⾏，具有耗能⼤、机械磨损严重、使⽤寿命低等缺点。

2008年10⽉1⽇，由国务院颁发的《公共机构节能条例》正式实施。

由于⾃动扶梯的安装数量众多，对在⽤⾃动扶梯进⾏节能改造以及设计新的扶梯节能⽅案，势在必⾏。

2⾮节能扶梯的⼏种控制⽅式早期的扶梯很多采⽤继电器、接触器的控制⽅式，这种控制⽅式较为简单，已基本被淘汰。

⽬前的国内品牌的扶梯仍以PLC（可编程控制器）或通⽤微机板作为主流的控制系统，这种控制系统简单可靠，通过编程功能扩展性较强。

⽽⼀些国际品牌的扶梯采⽤⾃⼰专有的微机板，需专⽤的调试器或软件⽅可调试和进⾏功能设置。

⼏种控制⽅式的对⽐如下表。

控制器继电器 PLC 通⽤微机板专有微机板历史⾓⾊ 1990年代以前电梯控制主导，但随着集成电路的⾼速发展，已退出历史舞台。

国内品牌⼚家⼴泛采⽤的⼀种控制⽅式。

⼀些国内电梯企业控制系统的主流配置。

少数国际品牌⼚家专有。

特点系统较为复杂功能简单故障率⾼不是能完全符合现⾏的标准简单可靠保密性差功能较少，但可扩展性能⼀般功能丰富性能良好成本偏⾼可靠性⼀般功能丰富性能良好成本偏⾼可靠性⼀般专有性强3⼏种扶梯节能运⾏的⽅案设计3.1 星三⾓驱动这种节能运⾏⽅案对原有控制回路改动很⼩，⼜可分为“⾃动重新启动”、“Y-△切换”两种⽅案。

前⼀种⽅案是在⽆⼈乘梯时停⽌⾃动扶梯的运⾏，有⼈乘梯时起动扶梯，从⽽达到省电的⽬的。

由于是采⽤了完全停电的⽅法，所以在节约能源⽅⾯是显⽽易见。
