基于三维的柴油机气缸盖组合钻床总体及左主轴箱设计

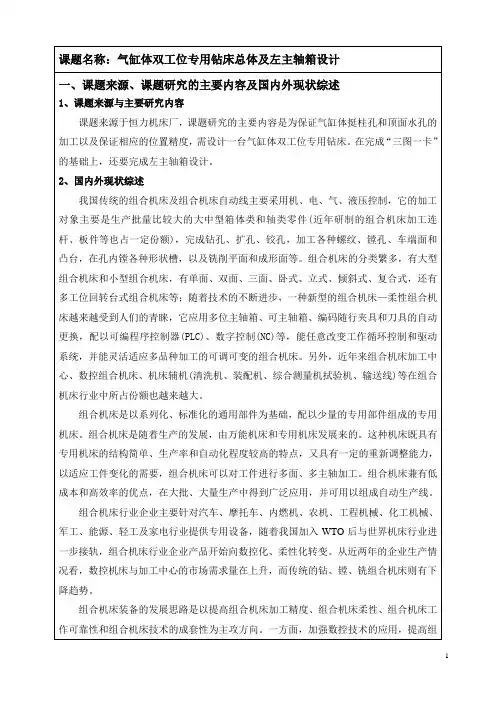

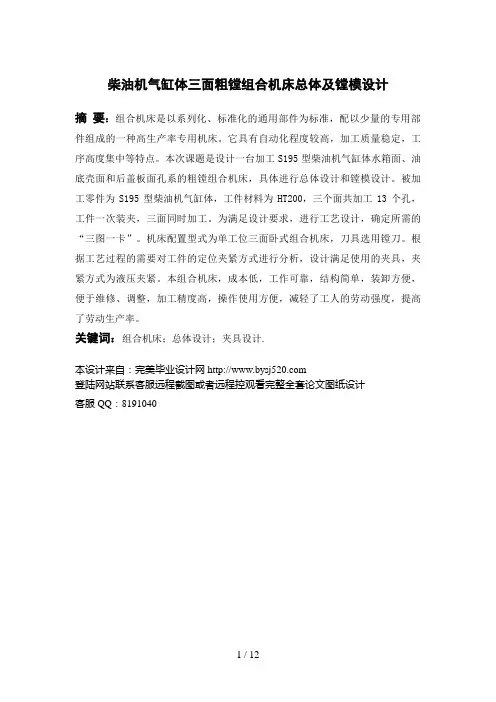

柴油机气缸体三面粗镗组合机床总体及镗模设计摘要：组合机床是以系列化、标准化的通用部件为标准，配以少量的专用部件组成的一种高生产率专用机床。

它具有自动化程度较高，加工质量稳定，工序高度集中等特点。

本次课题是设计一台加工S195型柴油机气缸体水箱面、油底壳面和后盖板面孔系的粗镗组合机床，具体进行总体设计和镗模设计。

被加工零件为S195型柴油机气缸体，工件材料为HT200，三个面共加工13个孔，工件一次装夹，三面同时加工。

为满足设计要求，进行工艺设计，确定所需的“三图一卡”。

机床配置型式为单工位三面卧式组合机床，刀具选用镗刀。

根据工艺过程的需要对工件的定位夹紧方式进行分析，设计满足使用的夹具，夹紧方式为液压夹紧。

本组合机床，成本低，工作可靠，结构简单，装卸方便，便于维修、调整，加工精度高，操作使用方便，减轻了工人的劳动强度，提高了劳动生产率。

关键词：组合机床；总体设计；夹具设计.本设计来自：完美毕业设计网登陆网站联系客服远程截图或者远程控观看完整全套论文图纸设计客服QQ：8191040The Overall and Jig Design of Three-side Boring Modular Machine Tool for Cylinder Body of Diesel EngineAbstract:The modular machine tool is based on serialization and standardization of the general components of the standards, coupled with a small number of special components, which is consisted of a special high productivity machine. It has such characteristics, high degree of automation , stable process quality, highly working procedure centralize. The subject design is a Three-side boring modular machining tool which processes water tank face, oil rind face and back cover board face of S195 cylinder body of diesel engine. The overall and jig design is important. Processed parts for cylinder block of S195 diesel engine, the tap of workpiece material is HT200, it bores 13 holes on the three faces, the workpiece is fixed one time, the three faces are processed at the same time. To meet the requirements of the design, process design is necessary. “Three plans and one card” is needed to be ascertained. The positioning model of machine tool is single working procedure horizontal modular machine tool, it is selectedbore. According to the needs of technics process, it will analyse orientation and clamp methods of workpiece and design the necessary jig. The clampling means is hydraulic pressure clamping. The modular machine tool has such characteristics, low-cost, reliable work, simple structure , assemble and disassemble convenience, ease of maintenance and adjust, highly processing precision, easy to operate, reducing the workers’ lab or intensity, and it enhances the productivity.Key words: Modular machine tool。

开题论证报告专业_ 学生姓名_ 班级_ 学号______ ______________________ 指导教师_完成日期课题名称：TY295柴油机机体三面钻孔组合机床总体及右主轴箱设计二、本课题拟解决的问题1.组合机床工艺方案的拟定。

2.三图一卡设计，其主要内容包括:（1）被加工零件工序图，（2）加工示意图，（3）机床联系尺寸图，（4）生产率计算卡。

3.右主轴箱设计，其内容包括：（1）右主轴箱装配图，（2）右主轴箱部件图，（3）右主轴箱零件图。

三、解决方案及预期效果1.解决方案（1）机床尽量能用通用件，以使降低制造成本；（2）根据制造要求来选择立式或卧式；（3）机床的配置形式考虑到卧式机床振动小，装夹方便等因素，选用卧式组合机床。

（4）TY295柴油机机体的加工方案的确定本工序采用组合机床对柴油机机体3各面上的孔同时进行加工。

（5）工件的定位和夹紧的确定采用三面夹紧定位，气动夹紧。

2.预期效果：（1）完成被加工零件工序图、加工示意图、机床联系尺寸图和生产率计算卡。

（2）机床设计基本达到运转平稳，结构简单，工作可靠，装卸方便，维修及调整便利的要求。

（3）加工精度能符合零件图要求。

（4）右主轴箱设计要求定位合理，满足加工要求，帮助生产厂家降低加工成本，获得良好的经济效益。

四、课题进度安排3月1日~3月26日.毕业实习阶段。

毕业实习，查阅资料，到多个公司实践，撰写实习报告。

3月27日~3月31日.开题阶段。

提出总体设计方案及草图，填写开题报告。

4月1日~5月14日.设计初稿阶段。

完成总体设计图、部件图、零件图。

5月15日~5月31日,中期工作阶段。

完善设计图纸，编写毕业设计说书，中期检查。

6月1日~6月2日.毕业设计预答辩。

6月3日~6月9日.毕业设计整改。

图纸修改、设计说明书修改、定稿，材料复查。

6月10日~6月11日.毕业设计材料评阅。

6月12日~6月13日.毕业答辩。

6月14日~6月15日.材料整理装袋。

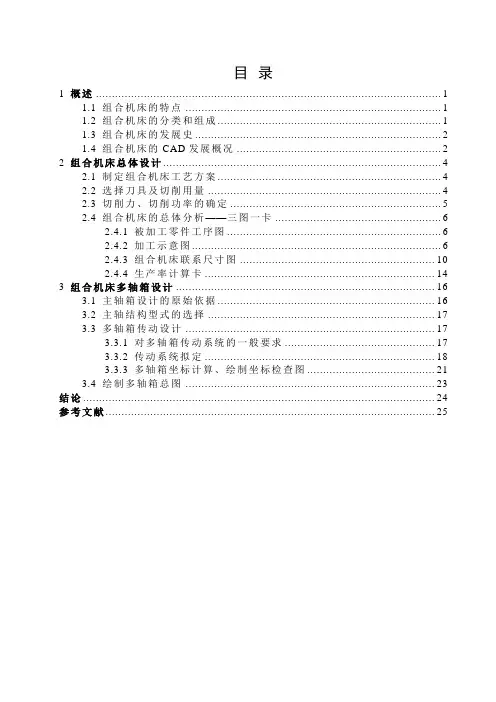

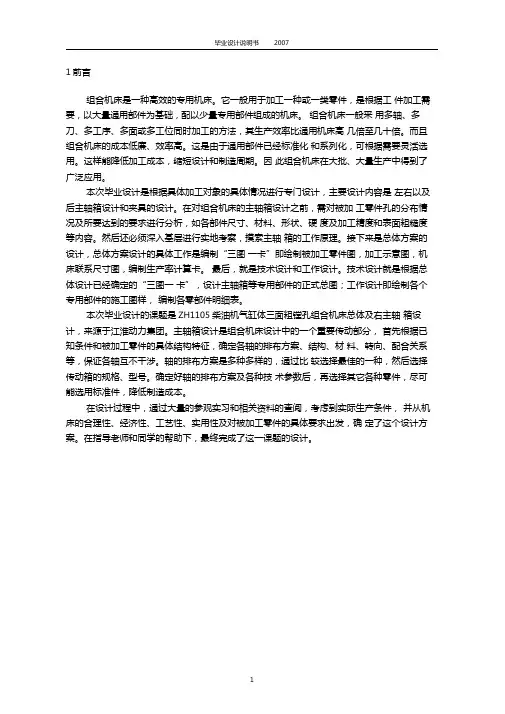

目录1 概述 (1)1.1 组合机床的特点 (1)1.2 组合机床的分类和组成 (1)1.3 组合机床的发展史 (2)1.4 组合机床的CAD发展概况 (2)2 组合机床总体设计 (4)2.1 制定组合机床工艺方案 (4)2.2 选择刀具及切削用量 (4)2.3 切削力、切削功率的确定 (5)2.4 组合机床的总体分析——三图一卡 (6)2.4.1 被加工零件工序图 (6)2.4.2 加工示意图 (6)2.4.3 组合机床联系尺寸图 (10)2.4.4 生产率计算卡 (14)3 组合机床多轴箱设计 (16)3.1 主轴箱设计的原始依据 (16)3.2 主轴结构型式的选择 (17)3.3 多轴箱传动设计 (17)3.3.1 对多轴箱传动系统的一般要求 (17)3.3.2 传动系统拟定 (18)3.3.3 多轴箱坐标计算、绘制坐标检查图 (21)3.4 绘制多轴箱总图 (23)结论 (24)参考文献 (25)1 概述1.1 组合机床的特点组合机床是由大量的通用部件和少量专用部件组成的工序集中的高效率专用机床。

它能够对一种（或几种）零件进行多刀、多轴、多面、多工位加工。

在组合机床上可以完成钻孔、扩孔、锪孔、铰孔、镗孔、铣削平面、切削内外螺纹以及加工外圆和端面等工序，生产效率比通用机床高几倍至几十倍，且加工精度十分稳定。

组合机床一般用于加工箱体类或特殊形状的零件。

加工时，工件一般不旋转，由刀具的旋转运动和刀具与工件的相对进给运动，来实现。

有的组合机床采用车削头夹持工件使之旋转，由刀具作进给运动，也可实现某些回转体类零件(如飞轮、汽车后桥半轴等)的外圆和端面加工。

组合机床与通用机床、其他专用机床比较，具有以下特点：1）组合机床上的通用部件和标准零件约占全部机床零、部件总量的70～80%，因此设计和制造的周期短，投资少，高效率，经济效果好。

2）由于组合机床采用多刀加工，并且自动化程度高，因此比通用机床生产效率高，产品质量稳定，劳动强度低。

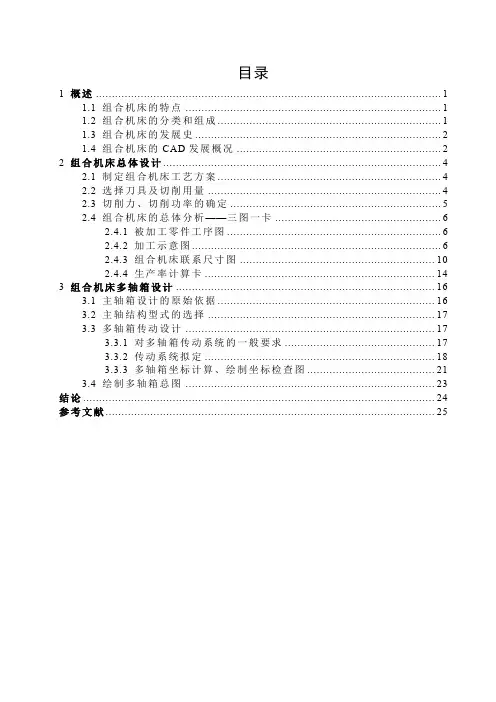

目录1 概述 (1)1.1 组合机床的特点 (1)1.2 组合机床的分类和组成 (1)1.3 组合机床的发展史 (2)1.4 组合机床的CAD发展概况 (2)2 组合机床总体设计 (4)2.1 制定组合机床工艺方案 (4)2.2 选择刀具及切削用量 (4)2.3 切削力、切削功率的确定 (5)2.4 组合机床的总体分析——三图一卡 (6)2.4.1 被加工零件工序图 (6)2.4.2 加工示意图 (6)2.4.3 组合机床联系尺寸图 (10)2.4.4 生产率计算卡 (14)3 组合机床多轴箱设计 (16)3.1 主轴箱设计的原始依据 (16)3.2 主轴结构型式的选择 (17)3.3 多轴箱传动设计 (17)3.3.1 对多轴箱传动系统的一般要求 (17)3.3.2 传动系统拟定 (18)3.3.3 多轴箱坐标计算、绘制坐标检查图 (21)3.4 绘制多轴箱总图 (23)结论 (24)参考文献 (25)1 概述1.1 组合机床的特点组合机床是由大量的通用部件和少量专用部件组成的工序集中的高效率专用机床。

它能够对一种（或几种）零件进行多刀、多轴、多面、多工位加工。

在组合机床上可以完成钻孔、扩孔、锪孔、铰孔、镗孔、铣削平面、切削内外螺纹以及加工外圆和端面等工序，生产效率比通用机床高几倍至几十倍，且加工精度十分稳定。

组合机床一般用于加工箱体类或特殊形状的零件。

加工时，工件一般不旋转，由刀具的旋转运动和刀具与工件的相对进给运动，来实现。

有的组合机床采用车削头夹持工件使之旋转，由刀具作进给运动，也可实现某些回转体类零件(如飞轮、汽车后桥半轴等)的外圆和端面加工。

组合机床与通用机床、其他专用机床比较，具有以下特点：1）组合机床上的通用部件和标准零件约占全部机床零、部件总量的70～80%，因此设计和制造的周期短，投资少，高效率，经济效果好。

2）由于组合机床采用多刀加工，并且自动化程度高，因此比通用机床生产效率高，产品质量稳定，劳动强度低。

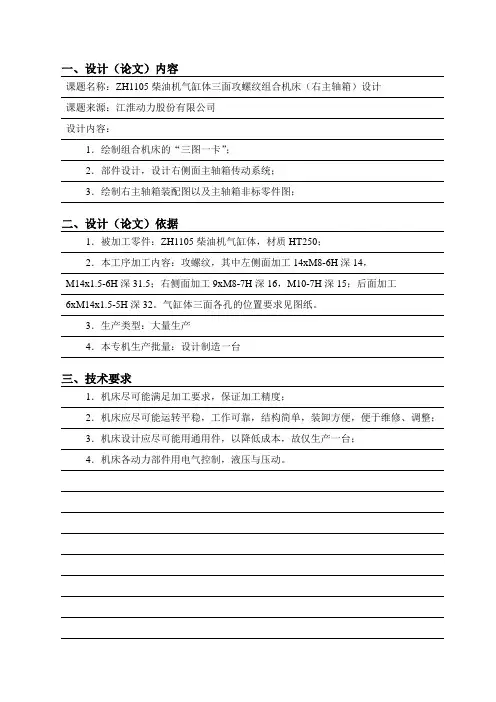

一、设计（论文）内容课题名称：ZH1105柴油机气缸体三面攻螺纹组合机床（右主轴箱）设计课题来源：江淮动力股份有限公司设计内容：1．绘制组合机床的“三图一卡”；2．部件设计，设计右侧面主轴箱传动系统；3．绘制右主轴箱装配图以及主轴箱非标零件图；二、设计（论文）依据1．被加工零件：ZH1105柴油机气缸体，材质HT250；2．本工序加工内容：攻螺纹，其中左侧面加工14xM8-6H深14，M14x1.5-6H深31.5；右侧面加工9xM8-7H深16，M10-7H深15；后面加工6xM14x1.5-5H深32。

气缸体三面各孔的位置要求见图纸。

3．生产类型：大量生产4．本专机生产批量：设计制造一台三、技术要求1．机床尽可能满足加工要求，保证加工精度；2．机床应尽可能运转平稳，工作可靠，结构简单，装卸方便，便于维修、调整；3．机床设计应尽可能用通用件，以降低成本，故仅生产一台；4．机床各动力部件用电气控制，液压与压动。

四.毕业设计（论文）物化成果的具体内容及要求(具体内容参照机械工程系毕业设计<论文>大纲及实施细则的有关要求填写)1．图纸工作量图纸一列用计算机绘图，设计绘图量折合达3A0以上，具体绘制的图是：（1）组合机床尺寸联系图1张（2）被加工零件的工序图1张（3）加工示意图1张（4）右主轴箱装配图1张（5）输出、输入轴装配图2张（6）攻丝靠模装配图1张（7）零件图（输出轴、齿轮）各1张2．设计说明书设计说明书格式要符合规范，内容要完整，计算要正确，字数达一万字以上。

五. 毕业设计（论文）进度计划六. 主要参考文献：1．大连组合机床研究所编．组合机床设计，北京：机械工业出版2．大连组合机床研究所编．组合机床设计参考图册，北京：机械工业出版3．胡家秀．机械零件设计实用手册，北京：机械工业出版社．1999．10 4．艾兴、诗纲．金属切削用量手册，第三版，北京：机械工业出版社．1996．105．李益民．机械制造工艺设计简明手册，北京：机械工业出版社．1995．10 6．谢家瀛．组合机床设计简明手册，北京：机械工业出版社．1999．10 7．杨培元、朱福元．液压系统设计手册，北京：机械工业出版社．1995．10 8．徐锦康．机械设计，北京：机械工业出版社，2001．89．大连理工大学工程画教研室．机械制图，北京：高等教育出版社，1993．5 10．陈秀宁、施高义．机械设计课程设计，杭州：浙江大学出版社，1995．8七、其他。

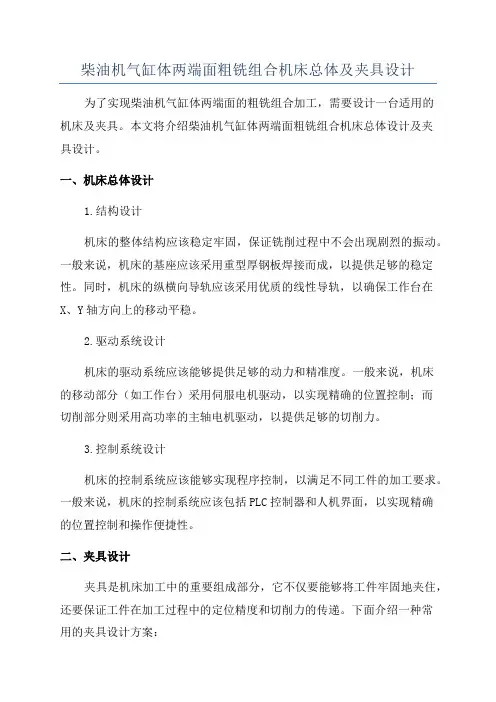

柴油机气缸体两端面粗铣组合机床总体及夹具设计为了实现柴油机气缸体两端面的粗铣组合加工，需要设计一台适用的机床及夹具。

本文将介绍柴油机气缸体两端面粗铣组合机床总体设计及夹具设计。

一、机床总体设计1.结构设计机床的整体结构应该稳定牢固，保证铣削过程中不会出现剧烈的振动。

一般来说，机床的基座应该采用重型厚钢板焊接而成，以提供足够的稳定性。

同时，机床的纵横向导轨应该采用优质的线性导轨，以确保工作台在X、Y轴方向上的移动平稳。

2.驱动系统设计机床的驱动系统应该能够提供足够的动力和精准度。

一般来说，机床的移动部分（如工作台）采用伺服电机驱动，以实现精确的位置控制；而切削部分则采用高功率的主轴电机驱动，以提供足够的切削力。

3.控制系统设计机床的控制系统应该能够实现程序控制，以满足不同工件的加工要求。

一般来说，机床的控制系统应该包括PLC控制器和人机界面，以实现精确的位置控制和操作便捷性。

二、夹具设计夹具是机床加工中的重要组成部分，它不仅要能够将工件牢固地夹住，还要保证工件在加工过程中的定位精度和切削力的传递。

下面介绍一种常用的夹具设计方案：1.夹紧方式为了实现对气缸体的夹紧，可以采用液压夹紧方式。

具体来说，可以使用液压缸将夹具夹紧在气缸体上，通过液压系统提供足够的夹紧力。

2.定位方式为了确保气缸体在加工过程中的定位精度，可以在夹具上设置合适的定位孔或定位销，与气缸体的定位孔相配合，以提供稳定的定位效果。

3.切削力传递为了确保切削力的传递，可以在夹具上设置切削力支撑板，将切削力通过支撑板传递到机床的基座上，从而保证加工过程中的稳定性。

总之，柴油机气缸体两端面粗铣组合机床及夹具的设计需要考虑结构稳定性、驱动系统和控制系统的设计以及夹具的夹紧方式、定位方式和切削力传递等因素。

通过合理的设计，可以实现高效、精确的加工。

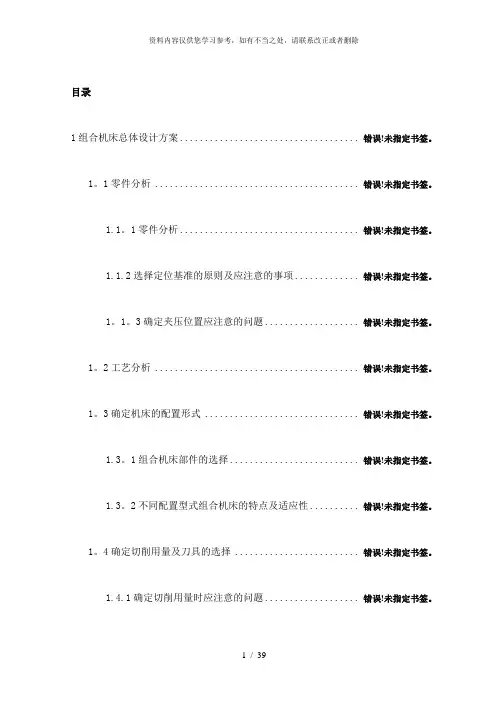

目录1组合机床总体设计方案.................................... 错误!未指定书签。

1。

1零件分析 ......................................... 错误!未指定书签。

1.1。

1零件分析.................................... 错误!未指定书签。

1.1.2选择定位基准的原则及应注意的事项............. 错误!未指定书签。

1。

1。

3确定夹压位置应注意的问题................... 错误!未指定书签。

1。

2工艺分析 ......................................... 错误!未指定书签。

1。

3确定机床的配置形式 ............................... 错误!未指定书签。

1.3。

1组合机床部件的选择.......................... 错误!未指定书签。

1.3。

2不同配置型式组合机床的特点及适应性.......... 错误!未指定书签。

1。

4确定切削用量及刀具的选择 ......................... 错误!未指定书签。

1.4.1确定切削用量时应注意的问题................... 错误!未指定书签。

1.4.2组合机床切削用量选择及计算................... 错误!未指定书签。

2组合机床的总体设计——(三图一卡）....................... 错误!未指定书签。

2。

1被加工零件工序图的绘制 ........................... 错误!未指定书签。

2。

1.1气缸盖工序图................................ 错误!未指定书签。

2。

2气缸盖的加工示意图绘制 ........................... 错误!未指定书签。

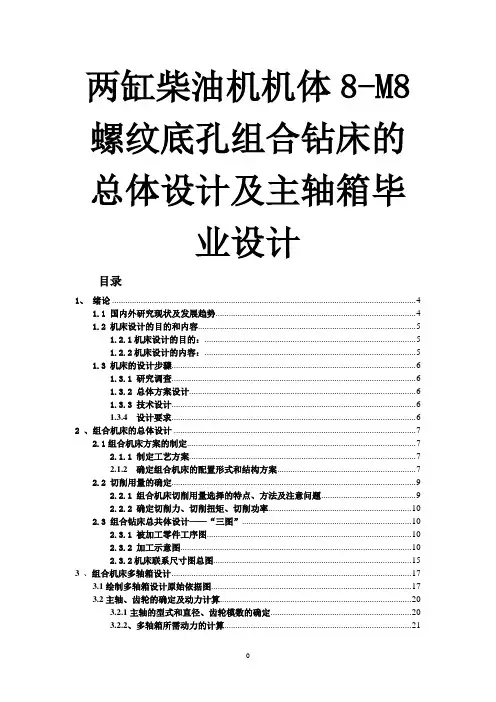

两缸柴油机机体8-M8螺纹底孔组合钻床的总体设计及主轴箱毕业设计目录1、绪论 (4)1.1 国内外研究现状及发展趋势 (4)1.2 机床设计的目的和内容 (5)1.2.1机床设计的目的： (5)1.2.2机床设计的内容： (5)1.3 机床的设计步骤 (6)1.3.1 研究调查 (6)1.3.2 总体方案设计 (6)1.3.3 技术设计 (6)1.3.4 设计要求 (6)2 、组合机床的总体设计 (7)2.1组合机床方案的制定 (7)2.1.1 制定工艺方案 (7)2.1.2 确定组合机床的配置形式和结构方案 (7)2.2 切削用量的确定 (9)2.2.1 组合机床切削用量选择的特点、方法及注意问题 (9)2.2.2 确定切削力、切削扭矩、切削功率 (10)2.3 组合钻床总共体设计——“三图” (10)2.3.1 被加工零件工序图 (10)2.3.2 加工示意图 (10)2.3.2机床联系尺寸图总图 (15)3、组合机床多轴箱设计 (17)3.1绘制多轴箱设计原始依据图 (17)3.2主轴、齿轮的确定及动力计算 (20)3.2.1主轴的型式和直径、齿轮模数的确定 (20)3.2.2、多轴箱所需动力的计算 (21)3、3多轴箱的传动设计 (21)3.3.1对多轴箱传动系统的一般要求 (20)3.3.2拟定多轴箱传动系统的基本方法 (20)3.3.3传动零件的校核 (22)3.3.4多轴箱传动拟定实例 (23)3.4多轴箱坐标计算、绘制坐标检查图 (23)3.4.1选择加工基准坐标系XOY，计算主轴、驱动轴坐标 (24)3.4.2计算传动轴的坐标 (24)3.4.3验算中心距误差 (27)3.4.4绘制坐标检查图 (27)3.5绘制多轴箱总图及零件图 (28)3.5.1多轴箱总图设计 (30)3.5.2多轴箱零件设计 (31)4、英文翻译 (32)5、小结 (34)6、参考文献 (34)1、绪论1.1 国内外研究现状及发展趋势在我国，组合机床发展已有二十多年的历史，其科研和生产都具有相当的基础，应用也已深入到很多行业。

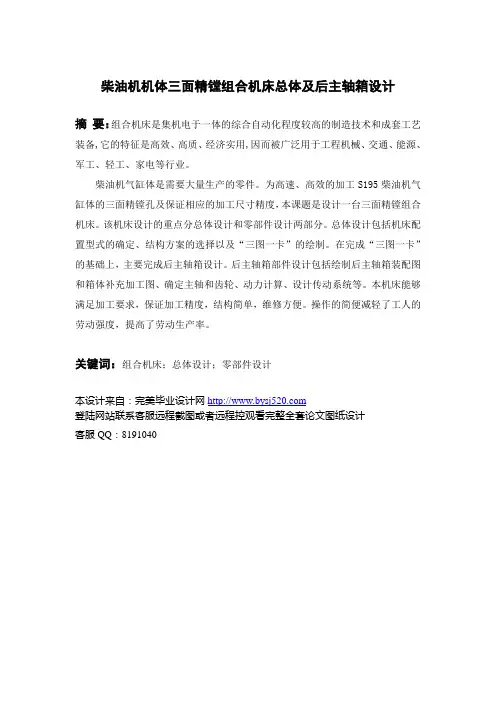

柴油机机体三面精镗组合机床总体及后主轴箱设计摘要：组合机床是集机电于一体的综合自动化程度较高的制造技术和成套工艺装备,它的特征是高效、高质、经济实用,因而被广泛用于工程机械、交通、能源、军工、轻工、家电等行业。
