地震超前探测技术

地震勘探新方法地震勘探是一种通过研究地震波在地下的传播规律来探测地下地质构造的方法。

随着技术的不断发展，地震勘探领域也在不断创新，出现了许多新的方法和技术。

以下是一些常见的地震勘探新方法：1. 三维地震勘探：三维地震勘探是一种基于二维地震勘探的技术，通过在地下布置多个检波器，可以获取地下的三维数据，能够更加准确地探测地下地质构造。

2. 折射波勘探：折射波勘探是一种利用折射波传播特性进行地震勘探的方法。

通过在地面上布置地震仪，可以接收折射波并分析其传播规律，从而确定地下地质构造。

3. 反射波勘探：反射波勘探是一种利用反射波传播特性进行地震勘探的方法。

通过在地面上布置地震仪，可以接收反射波并分析其传播规律，从而确定地下地质构造。

4. 共聚焦点源勘探：共聚焦点源勘探是一种利用共聚焦点源进行地震勘探的方法。

通过在地面上布置多个震源，可以产生共聚焦点源，并接收和分析反射波和折射波的传播规律，从而确定地下地质构造。

5. 多分量地震勘探：多分量地震勘探是一种利用多分量检波器进行地震勘探的方法。

通过在地下布置多个分量检波器，可以同时接收多个方向的地震波，从而更加准确地探测地下地质构造。

6. 宽频带地震勘探：宽频带地震勘探是一种利用宽频带地震仪进行地震勘探的方法。

通过使用宽频带地震仪，可以获取更宽频带的地震信号，从而更加准确地探测地下地质构造。

7. 井中地震勘探：井中地震勘探是一种将地震仪放置在钻孔中的地震勘探方法。

通过在钻孔中放置地震仪，可以获取更加准确的地震数据，从而更加准确地探测地下地质构造。

总之，随着技术的不断发展，地震勘探领域也在不断创新，出现了许多新的方法和技术。

这些新方法和技术在提高探测精度、降低成本、提高工作效率等方面具有重要作用。

地质超前预报的方法
地质超前预报是一种通过研究地质现象、地壳变动等手段提前预测地质灾害的方法。

以下是几种常用的地质超前预报方法：
1. 地震预报：通过研究地震活动规律、地壳运动等因素，预测地震的发生时间、地点和强度等，并采取相应的防灾措施。

2. 地质灾害预警：通过对地质灾害危险区域的监测和预警系统的建立，实时监测地质灾害的动态变化，及时向相关部门和民众发布预警信息，提前采取防护措施。

3. 地质雷达：利用地质雷达设备对地下构造进行探测，通过测量反射波的强度和时间差等信息，分析地层结构，预测地质灾害的发生和发展趋势。

4. 地质电阻率法：通过测量地下岩层的电阻率差异，分析地下构造和孔隙情况，预测地质灾害的潜在风险。

5. 地质探查：进行地质勘探和地质调查，获取地质信息并进行分析，以了解地层变化、岩石质量等情况，从而预测可能发生的地质灾害。

6. 气象预报：地质灾害往往与天气和气候有关，通过气象预报可以预测降雨量、强风等天气现象，从而预测地质灾害的潜在风险。

这些方法的应用可以帮助地质学家和相关部门提前发现地质灾害的迹象，及时采取措施避免或减轻损失。

但需要注意的是，地质超前预报并非完全准确，仍存在一定的误差，因此还需结合其他方法和技术进行综合分析和判断。

一、直流电法超前探测直流电法：直流电法（direct current electric method）是电法勘探的一大类方法。

其共同特点是研究与地质体有关的直流电场的分布特点和规律来进行找矿和解决某些地质问题。

直流电法利用的场源有人工的和天然的。

利用的电性差异有岩石矿石的电阻率差异和极化率差异。

测量的参数有视电阻率（Ps）和视极化率（ns）等。

利用人工场源的直流电法包括有电阻率剖面法、电阻率测深法、充电法、直流激发极化法等。

利用天然场源的直流电法有自然电场法等。

直流电法超前探测理论依据：将电测深、电剖面融为一体，适用于矿井巷道深部岩层富水性探测和煤层底板突水预测。

其中三点——三极超前探测方法应该效果很好，其突出特点是能避免掘进头后方巷道、及层状地层电性变化的影响，突出巷道前方的地质异常，避免了仅使用原始视电阻率曲线人为判断解释造成的许多缺点，大大提高了解释准确度。

二、地震超前探测地震波勘探原理：地震波勘探是由震源激发的地震波在向下或向前传播时，遇到不同的波阻抗界面时，在界面处会发生反射，透射（折射）等现象，这些在不同波阻抗界面发生反射、透射（折射）的地震波可被排列于震源附近的检波器所接收，从而形成可用于地震解释的原始数据。

1.TSP（隧道地震超前预报系统）采用回声测量原理，通过分析反射地震波信号的运动学和动力学特征，对断层，岩石破碎等不良地质体的位置、规模、产状及岩石力学参数进行计算与界面提取成图。

2.TRT（真反射层析成像）它采用的是空间多点接收和激发系统，检波器和激发的炮点呈空间分布，布置在巷道迎头、顶板及两个侧帮上，以充分获得空间波场信息，提高对前方不良地质体的定位精度。

该方法对岩体中反射界面位置的确定、岩体波速和工程类别的划分等都有较高的精度。

3.ISIS（综合地震成像系统）它是将三个相互垂直状态的检波器，利用粘固剂固定在锚杆上，按一定间距安装在隧道的墙面上。

并利用TBM作为震源激发地震波，从而接收地震记录。

隧道工程—超前地质探测与预报方法根据隧道工程地质条件，结合以往施工中在超前地质探测与预报方面所积累的经验，拟采用TSP203地质预报系统、地质雷达、超前钻探法、红外线探水仪等进行地质预报，并预测开挖工作面前方一定范围内围岩的工程地质和水文地质条件。

初步确定本次施工采用以下方法进行超前地质探测与预报。

一、TSP203超前地质预报系统TSP203超前地质预报系统是利用地震波在不均匀地质中产生的反射波特性来预报隧道掘进面前方及周围临近区域地质状况。

它是在掌子面后方边墙一定范围内布置一排爆破点，进行微弱爆破，产生的地震波信号在隧道周围岩体内传播，当岩石强度发生变化，比如有断层或岩层变化时，会造成一部分信号返回，界面两侧岩石的强度差别越大，反射回来的信号、返回的时间和方向，通过专用数据处理软件处理，得到岩体强度变化界面的信号也就越强。

返回信号被经过特殊设计的接收器接收转化成信号并进行放大，根据信号返回的时间和方向，通过专用数据处理软件处理，就得到岩体强度变化界面的位置及方位。

TSP203地质预报系统实际操作中有如下特点：适用范围广，适用于极软岩至极硬岩的任何地质情况；距离长，能预测掌子面前100m～200m范围内的地质状况，围岩越硬越完整预报长度就越大；对施工干扰小，可在施工间隙进行，即使专门安排时间，也不过一小时左右；TSP203地质预报系统现场测试示意见下图。

图 TSP203地质预报系统现场测试示意图提交资料及时，在现场采集数据的第二天即可提交正式成果报告。

采用专用处理软件，将复杂多解的波形分析转换为直观的单一解的波形能量分析图。

将隧道顶部和底部的波形能量分析图分析确定之后，可得出断层破碎带、软弱夹层或其它不良地质相对于隧道的空间位置，计算机自动绘出弹形波速度有差异的地质界面相对于隧道轴线的地质平面图和纵断面图。

但也存在预报准确性和预报精度方面的问题，需要采用其他预报手段来补充和完善。

数据处理流程见图3-5-4。

地球科学中的地震预测技术地震，是指地壳发生变形、破裂并释放能量，产生波动的一种现象，是一种地球常见的自然灾害。

地震是由地壳运动引起的，而地壳运动是地球内部由于自然力量的作用所产生的。

地震给人类带来了很多灾难，因此，大家一直在寻求一种能够预测地震的技术，以便及时采取措施减少人们的伤亡和财产损失。

地震预测技术是一门较为复杂的学科，需要科学家们依靠各种数据和实验，通过一系列的复杂计算和分析，来预测地震的时间、地点和震级。

目前，地球科学中的地震预测技术主要有以下几种：1.监测技术地震监测技术是指在地震发生的前后，通过各种探测设备，对地球内部的地震潜势进行探测和分析，从而判断地震是否即将来临。

这种方法主要是通过观测和记录地震的前兆来实现的，比如说，测定地震震级、震源深度、地震波传播速度等。

这种方法最大的优点就是能够及时发现地震前兆，从而尽可能将危害降到最小。

但是，这种方法也存在一些缺点，比如仪器故障、专业技术人员不足等，这些都会干扰数据的准确性，从而影响预测结果的精度。

2.模拟技术模拟技术主要是利用计算机去模拟地震的运动过程，从而预测地震在不同时间和地点的可能性。

这种方法需要依靠大量的数学模型和计算模拟来实现，而数学模型则涉及到地球物理学、地球化学、地质学等相关学科。

模拟技术的优点是可以通过计算机的模拟，来模拟所有可能的地震条件，从而更加全面地预测地震；同时，该技术也能够较为准确地预测地震的震级、震源深度，以及地震的扰动能量等。

3.统计分析技术统计分析技术主要是通过对历史地震数据的分析，并结合目前的地震监测数据，来预测未来地震的可能性和概率。

这种方法需要依靠复杂的统计模型和算法来实现，而且需要有大量的数据作为支持。

这种方法的优点是可以通过历史数据的统计分析，来推断未来地震的时间、概率和影响范围，从而可以更全面地了解地震的特点和规律。

但是，这种方法也存在不确定性，因为地震的模型很复杂，而且地震本身也受到许多因素的影响，因此即使是最先进的统计模型，也无法完全精确地预测地震。

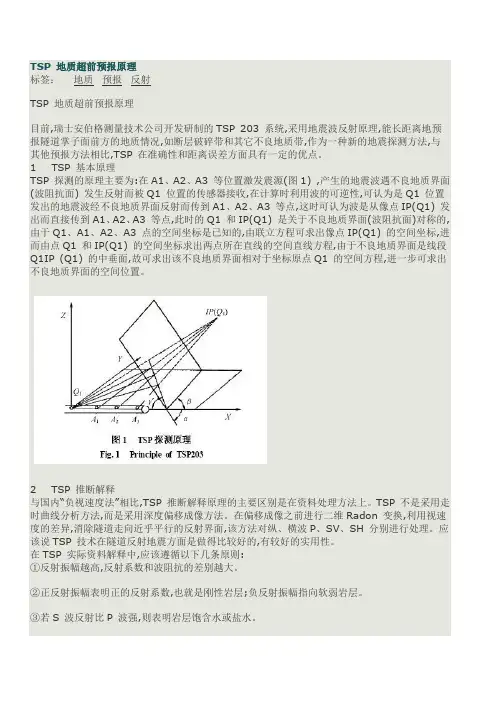

TSP 地质超前预报原理标签：地质预报反射TSP 地质超前预报原理目前,瑞士安伯格测量技术公司开发研制的TSP 203 系统,采用地震波反射原理,能长距离地预报隧道掌子面前方的地质情况,如断层破碎带和其它不良地质带,作为一种新的地震探测方法,与其他预报方法相比,TSP 在准确性和距离误差方面具有一定的优点。

1 TSP 基本原理TSP 探测的原理主要为:在A1、A2、A3 等位置激发震源(图1) ,产生的地震波遇不良地质界面(波阻抗面) 发生反射而被Q1 位置的传感器接收,在计算时利用波的可逆性,可认为是Q1 位置发出的地震波经不良地质界面反射而传到A1、A2、A3 等点,这时可认为波是从像点IP(Q1) 发出而直接传到A1、A2、A3 等点,此时的Q1 和IP(Q1) 是关于不良地质界面(波阻抗面)对称的,由于Q1、A1、A2、A3 点的空间坐标是已知的,由联立方程可求出像点IP(Q1) 的空间坐标,进而由点Q1 和IP(Q1) 的空间坐标求出两点所在直线的空间直线方程,由于不良地质界面是线段Q1IP (Q1) 的中垂面,故可求出该不良地质界面相对于坐标原点Q1 的空间方程,进一步可求出不良地质界面的空间位置。

2 TSP 推断解释与国内“负视速度法”相比,TSP 推断解释原理的主要区别是在资料处理方法上。

TSP 不是采用走时曲线分析方法,而是采用深度偏移成像方法。

在偏移成像之前进行二维Radon 变换,利用视速度的差异,消除隧道走向近乎平行的反射界面,该方法对纵、横波P、SV、SH 分别进行处理。

应该说TSP 技术在隧道反射地震方面是做得比较好的,有较好的实用性。

在TSP 实际资料解释中,应该遵循以下几条原则:①反射振幅越高,反射系数和波阻抗的差别越大。

②正反射振幅表明正的反射系数,也就是刚性岩层;负反射振幅指向软弱岩层。

③若S 波反射比P 波强,则表明岩层饱含水或盐水。

④VpPVs 较大地增加或δ突然增大,常常因流体的存在而引起。

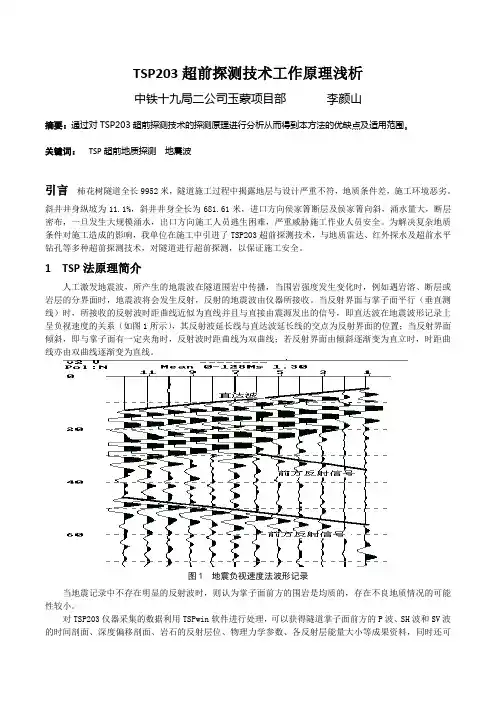

TSP203超前探测技术工作原理浅析中铁十九局二公司玉蒙项目部李颜山摘要：通过对TSP203超前探测技术的探测原理进行分析从而得到本方法的优缺点及适用范围。

关键词：TSP超前地质探测地震波引言柿花树隧道全长9952米，隧道施工过程中揭露地层与设计严重不符，地质条件差，施工环境恶劣。

斜井井身纵坡为11.1%，斜井井身全长为681.61米，进口方向侯家箐断层及侯家箐向斜，涌水量大，断层密布，一旦发生大规模涌水，出口方向施工人员逃生困难，严重威胁施工作业人员安全。

为解决复杂地质条件对施工造成的影响，我单位在施工中引进了TSP203超前探测技术，与地质雷达、红外探水及超前水平钻孔等多种超前探测技术，对隧道进行超前探测，以保证施工安全。

1 TSP法原理简介人工激发地震波，所产生的地震波在隧道围岩中传播，当围岩强度发生变化时，例如遇岩溶、断层或岩层的分界面时，地震波将会发生反射，反射的地震波由仪器所接收。

当反射界面与掌子面平行（垂直测线）时，所接收的反射波时距曲线近似为直线并且与直接由震源发出的信号，即直达波在地震波形记录上呈负视速度的关系（如图1所示），其反射波延长线与直达波延长线的交点为反射界面的位置；当反射界面倾斜，即与掌子面有一定夹角时，反射波时距曲线为双曲线；若反射界面由倾斜逐渐变为直立时，时距曲线亦由双曲线逐渐变为直线。

图1 地震负视速度法波形记录当地震记录中不存在明显的反射波时，则认为掌子面前方的围岩是均质的，存在不良地质情况的可能性较小。

对TSP203仪器采集的数据利用TSPwin软件进行处理，可以获得隧道掌子面前方的P波、SH波和SV波的时间剖面、深度偏移剖面、岩石的反射层位、物理力学参数、各反射层能量大小等成果资料，同时还可得到反射层的二维或三维空间分布，并根据反射波的组合、动力学特征、岩石物理力学参数等资料来预报隧道掌子面前方的地质情况，如溶洞、软弱岩层、断层及富水带等不良地质体。

2 地震波的产生Tsp203超前探测前，自隧道掌子面开始用风动凿岩机在隧道一侧边墙上按1.5m间距向后打设24个直径38mm，深1.5m，斜向下10～20°的孔，作为探测孔。

地震探测技术的原理与应用地震是一种无法预测和控制的自然灾害，但是通过地震探测技术可以有效地监测和提前预警地震。

地震探测技术广泛应用于地质勘探、矿产资源开发、地下工程建设等领域，本文将详细介绍地震探测技术的原理与应用。

一、地震探测技术的原理地震探测技术是利用地震波在地下的传播规律测定地下物质构造和介质性质的一种方法，其核心原理是地震波的传播和反射。

地震波是由地震能量引起地质介质中弹性波的传播，包括纵波和横波。

当地震波经过地下物质层时，会发生反射、折射和透射等现象，通过对地震波的观测和分析，可以确定地下物质的位置、形态、物性等信息。

地震波的传播速度取决于岩石的弹性模量、密度和泊松比等物理特性，不同介质密度和速度的变化会导致地震波的反射和折射，这就是地震探测技术利用的物理原理。

地震探测技术一般分为爆炸地震勘探和地震震源勘探两种，前者是采用爆炸源产生的地震波，后者是利用人工震源产生地震波。

在地震勘探中，一般采用三角测量法、地震反射法、地震折射法、地震层析成像技术等方法进行勘测。

二、地震探测技术的应用1. 石油勘探地震探测技术在石油勘探中起到重要作用，通过对地震波在岩石中的传播和反射特性的观测和分析，可以研究出石油地质构造和储集层分布情况，为石油勘探提供了基础资料。

2. 矿产勘探地震探测技术也被广泛应用于矿产勘探中，可以通过地震波在地下物质中的特性，判断地下矿体的分布情况、形态、深度等信息。

通过地震探测技术的应用，在矿产勘探中发现了大量的矿体，提高了勘探的效率和精度。

3. 地下工程勘察地震探测技术在地下工程勘察中也有广泛的应用，可以通过地震波在地下介质中的传播特性，确定地下障碍物的位置、形状和范围，为工程施工提供了重要的依据。

4. 地震监测和预警地震探测技术在地震监测和预警中也有广泛的应用，可以通过地震波的观测和分析，判断地震的发生时间、地震震级等信息，提前预警，减少地震带来的伤害和损失。

总之，地震探测技术在地质勘探、矿产资源开发、地下工程建设等领域都有广泛的应用，是现代地质工程中不可或缺的技术手段。
