习题答案实验2 普通水准测量

工程测量实验报告系别：_____________班级：_____________姓名：_____________学号：_____________工程测量实验室实验一水准仪的认识与使用1、实习报告中文字部分自己填写2、实验或实习报告中的表格，请填写自己或小组观测的数据一、实验目的：1.了解微倾式DS3水准仪的基本构造，认识其主要部件的名称和作用。

2.练习水准仪的安置，瞄准和读数。

3.练习一测站的测量、记录、计算和检核。

二、实验仪器设备和工具：每组实习设备为DS3微倾式水准仪一台、水准尺2根、尺垫1个、铅笔、计算器自备。

三、方法与步骤：1、水准仪的认识：（1）部件名称、位置、作用及使用方法。

（2）了解水准尺分划注记的规律，掌握读数方法。

2、水准仪的使用：（1）安置：要求高度适中，地面坚实稳固，架头水平，仪器连接牢固。

（2）粗平：观察左手大拇指旋转脚螺旋时的运动方向与圆水准气泡的移动方向之间的关系，从仪器构造上注意观察脚螺旋的顺时针(或逆时针)转动与仪器的升降之间的关系。

（3）瞄准水准尺：（4）精平与读数：安置→粗平→瞄准→精平→读数2、实验数据记录：（请填写自己观测的数据，以下为示例）测站测点后视读数（m）前视读数（m）高差（m）备注1 A-1 1.568 1.416 0.152 第1台阶2 A-2 1.568 1.265 0.303 第2台阶3 A-3 1.568 1.114 0.454 第3台阶4 A-4 1.568 0.966 0.602 第4台阶四、注意事项：1.中心连接螺旋要旋紧，防止仪器从架头上摔落。

2.每次读数前，均须消除视差和进行精确整平。

3.记录人员记录数据时，要向观测人员回报，记录以m为单位，记为mm。

4.为了人和仪器的安全，测站点和转点应选在路边。

5.仪器操作时不要用力过猛，脚螺旋，水平微动螺旋都有一定的调节范围，使用时不宜旋到顶端。

五、思考题：1、一个测站的水准测量中，已经观测了后视点，当观测前视点时是否还要再次粗略整平及精确整平？为什么？答：不能进行粗略整平。

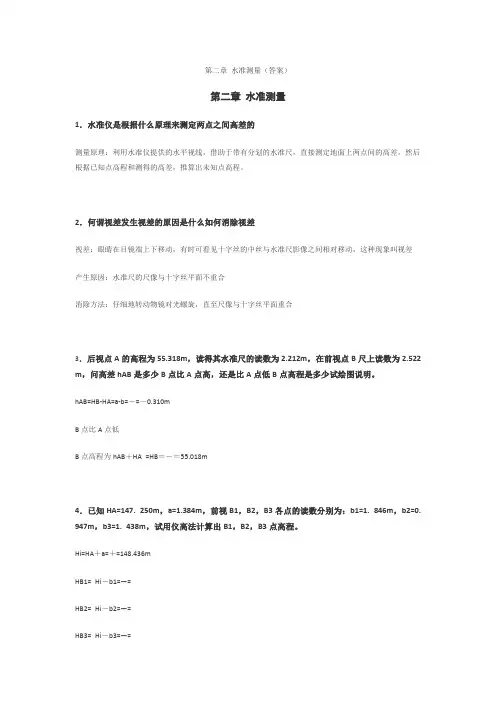

第二章水准测量（答案）第二章水准测量1．水准仪是根据什么原理来测定两点之间高差的测量原理：利用水准仪提供的水平视线，借助于带有分划的水准尺，直接测定地面上两点间的高差，然后根据已知点高程和测得的高差，推算出未知点高程。

2．何谓视差发生视差的原因是什么如何消除视差视差：眼睛在目镜端上下移动，有时可看见十字丝的中丝与水准尺影像之间相对移动，这种现象叫视差产生原因：水准尺的尺像与十字丝平面不重合消除方法：仔细地转动物镜对光螺旋，直至尺像与十字丝平面重合3．后视点A的高程为55.318m，读得其水准尺的读数为2.212m，在前视点B尺上读数为2.522 m，问高差hAB是多少B点比A点高，还是比A点低B点高程是多少试绘图说明。

hAB=HB-HA=a-b=－=－0.310mB点比A点低B点高程为hAB＋HA =HB＝－＝55.018m4．已知HA=147. 250m，a=1.384m，前视B1，B2，B3各点的读数分别为：b1=1. 846m，b2=0. 947m，b3=1. 438m，试用仪高法计算出B1，B2，B3点高程。

Hi=HA＋a=＋=148.436mHB1= Hi－b1=—=HB2= Hi－b2=—=HB3= Hi－b3=—=5．为了测得图根控制点A、B的高程，由四等水准点（高程为29.826m）以附合水准路线测量至另一个四等水准点（高程为30.386m），观测数据及部分成果如图2-30所示。

试列表进行记录，并计算下列问题：（1）将第一段观测数据填入记录手薄，求出该段高差h1。

（2）根据观测成果算出A、B点的高程。

测站测点水准尺读数/m高差/m高程/m后视读数前视读数+－123456ⅠⅡⅢⅣA计算检核∑∑a－∑b=∑h=＋h AB=H B－H A=－1）计算高差闭合差：2）计算高差闭合差容许值并比较大小>fh符合精度要求3）调整高差闭合差4）计算改正后高差5）计算高程6．水准仪有哪些轴线它们之间应满足哪些条件哪个是主要条件为什么水准管轴—LL 圆水准器轴—L’L’ 竖轴—VV应满足的条件:（1）圆水准器轴L′L′应平行于仪器的竖轴VV；（2）十字丝的中丝应垂直于仪器的竖轴VV；（3）水准管轴LL 应平行于视准轴CC 。

《工程测量》第二章水准测量作业与习题答案一、选择题1．水准测量的基本原理是（ B ）。

A.利用水准仪读取标尺读数，计算竖直角，从而求取两点间高差；B.利用水准仪的水平视线，求取两点间高差；C.利用水准仪读取标尺红黑面读数，通过黑面红面读数差求取两点间高差。

2．倾式水准仪的精平指的是（ C ）。

A．用脚螺旋使水准管气泡居中；B．用脚螺旋使圆水准气泡居中；C．用微倾螺旋水准管气泡居中；D．用微倾螺旋使圆水准气泡居中。

3．视准轴是指( B )的连线。

A．目镜中心与物镜中心； B．十字丝中央交点与物镜光心；C．目镜光心与十字丝中央交点； D．十字丝中央交点与物镜中心。

4．在水准测量中，前后视距相等可消除（ B ）对高差的影响。

A．整平误差； B．地球曲率和大气折光的影响；C．圆水准轴不平行竖直轴的误差； D．仪器和水准尺下沉的误差。

5．附合水准路线A123B 中，水准点A、B 的高程分别为104.350m、107.215m，又测得高差hAB=＋2.850m，则高差闭和差fh 为（ B ）。

A．＋0.015m； B．－0.015m； C．＋2.850m； D．＋5.715m。

6．已知A、B 两点的高程分别为200m、100m，则B、A 两点的高差hBA 为（ A ）。

A．＋100m；B．－100m；C．＋300m ；D．－300m 。

7．水准仪的i 角误差是（ A ）。

A．水准管轴与视准轴在铅垂面内投影的夹角；B．水准管轴与视准轴在水平面内投影的夹角；C．水准管轴与水平线在铅垂面内投影的夹角；8．用望远镜观测中，当眼睛晃动时，如目标影像与十字丝之间有相互移动现象称为视差现象，产生的原因是( A )。

A．目标成像平面与十字丝平面不重合； B．仪器轴系未满足几何条件；C．人的视力不适应； D．目标亮度不够。

9．消除视差的正确方法是（ C ）。

A．调节目镜；B．仔细地进行物镜对光；C．目镜和物镜都需重新对光。

10．水准测量是利用水准仪提供( D )求得两点高差，并通过其中一已知点的高程，推算出未知点的高程。

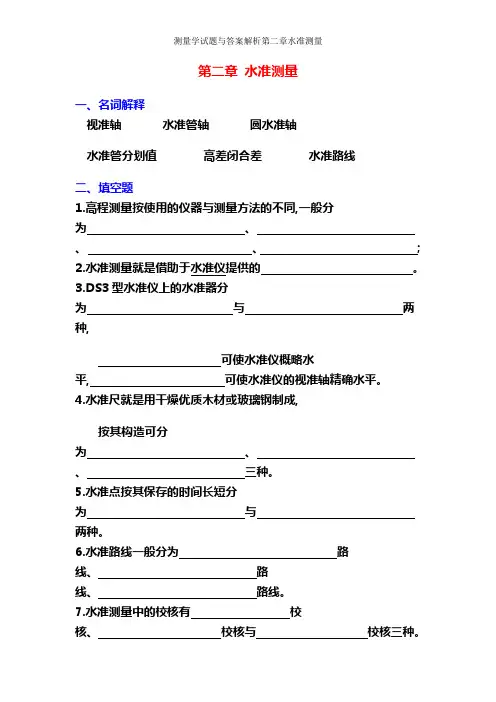

第二章水准测量一、名词解释视准轴水准管轴圆水准轴水准管分划值高差闭合差水准路线二、填空题1.高程测量按使用的仪器与测量方法的不同,一般分为、、、;2.水准测量就是借助于水准仪提供的。

3.DS3型水准仪上的水准器分为与两种,可使水准仪概略水平,可使水准仪的视准轴精确水平。

4.水准尺就是用干燥优质木材或玻璃钢制成,按其构造可分为、、三种。

5.水准点按其保存的时间长短分为与两种。

6.水准路线一般分为路线、路线、路线。

7.水准测量中的校核有校核、校核与校核三种。

8.测站校核的常用方法有与两种。

9.水准仪的轴线有、、、;各轴线之间应满足的关系、、。

10.自动安平水准仪粗平后,借助于仪器内部的达到管水准器的精平状态。

11.精密光学水准仪与普通水准仪的主要区别就是在精密光学水准仪上装有。

12.水准测量误差来源于、、三个方面。

13.水准仪就是由、与三部分组成。

三、单项选择题()1.有一水准路线如下图所示,其路线形式为路线。

A闭合水准B附合水准C支水准D水准网()2.双面水准尺同一位置红、黑面读数之差的理论值为mm。

A0B100C4 687或4787D不确定()3.用DS3型水准仪进行水准测量时的操作程序为:。

A粗平瞄准精平读数B粗平精平瞄准读数C精平粗平瞄准读数D瞄准粗平精平读数()3.当A点到B点的高差值为正时,则A点的高程比B点的高程。

A高B低C相等D不确定()4.水准仪的视准轴与水准管轴的正确关系为A垂直B平行C相交D任意()5.水准管的曲率半径越大,其分划值,水准管的灵敏度。

A越小,越高B越小,越低C越大,越高D越大,越低()6.下列哪一种水准路线不能计算高差闭合差？A闭合水准路线B附与水准路线C支水准路线D水准网( )7、此水准路线为A闭合水准路线B附与水准路线C支水准路线D水准网()8.弧度与角度之间的换算系数ρ″的数值为A180/πB180/π×60C180/π×60×60D不就是常数()9.如图中要想使圆水准起跑移向中心零点位置,脚螺旋3应A顺时针旋转B逆时针旋转C任意方向旋转D不旋转()10.如果A点到B点的高差值为正,则A点高程比B点高程A高B低C相等D不确定()11.水准管A的分划值小于水准管B的分划值,则水准管A的灵敏度比水准管B的灵敏度A高B低C相等D不确定四、读数题1.读出下列水准仪在水准尺上的读数(上、中、下三丝)( 上:m )(上:m ) (上:m)( 中:m )(中:m ) (中:m)( 下:m ) (下:m ) (下:m)五、简答题1、简述水准测量的基本原理。

现代普通测量学(第2版)课后习题参考答案《现代普通测量学》习题参考答案第1章 绪 论略!!!!!!!第2章 测量学的基础知识一、学习目的与要求1.掌握测量学的基础知识，清楚参照系的选择以及地面点定位的概念。

2.了解水准面与水平面的关系。

3.明确测量工作的基本概念。

4.深刻理解测量工作的基本原则。

5.充分认识普通测量学的主要内容。

二、课程内容与知识点1.地球特征，大地水准面的形成，地球椭球选择与定位。

地球形状和大小。

水准面的特性。

参考椭球面。

2.确定点位的概念。

点的平面位置和高程位置。

3.测量中常用的坐标系统，坐标系间的坐标转换。

天文坐标（λ，φ），大地坐标（L ，B ），空间直角坐标（X ，Y ，Z ），高斯平面直角坐标（x ，y ），独立平面直角坐标（x ，y ）。

高斯投影中计算带号的公式：()()取整数部分取整数部分=+︒-==+=13/'30116/P P n N λλ 计算中央子午线的公式：n N 33636=︒-︒=︒︒λλ4.地面点的高程。

1985年国家黄海高程基准。

高程与高差的关系：''A B A B AB H H H H h -=-=。

5.用水平面代替水准面的限度。

对距离的影响：223R D D D ≈∆ 对水平角的影响："6.0≤ε对高差的影响：R D h 2/2=∆6.测量工作的基本概念。

测量工作的原则：从整体到局部、先控制后碎部；步步检核。

测量工作的内容：地形图测绘，施工测量。

三、习题与思考题1.何谓大地水准面？它在测量工作中起何作用？答：静止平衡状态下的平均海水面, 向大陆岛屿延伸而形成的闭合水准面。

特性: 唯一性、等位面、 不规则曲面；作用：测量野外工作的基准面。

2. 测量中常用的坐标系有几种？各有何特点？不同坐标系间如何转换坐标？答：测量中常用的坐标系统有：天文坐标系、大地坐标系、高斯平面直角坐标系、独立平面直角坐标系。

3. 北京某点的大地经度为116º20′，试计算它所在的六度带和三度带带号，相应六度带和三度带的中央子午线的经度是多少？答：()().391]3/'301[;201191]6[=+︒-==+=+=P P n N λλ L 0=6 ºN-3 º=117 º ；L ’0 =3ºn=117 º。

实验二普通水准测量（两次仪高法）
一、实验目的
（1）掌握普通水准测量方法、转点的选择，熟悉记录、计算和检核；
准点后到达另一水准点)，
（2）观测精度符合要求后，根据观测结果进行水准路线高差闭合差的调整和高程计算
(记录表及计算表见下页)。

实验要求
(1)计算沿途各转点高差和各观测点高程(起点相对高程为20.000m)。

(2)视线长度不得超过100m。

(3)前后视距应大致相等。

(4)闭合差的容许值为：
△h允=±12n mm或△h允=±40L mm
数字地形测量学实验报告
姓名学号班级指导老师成绩
【测量数据及处理】
日期仪器观测者记录者。

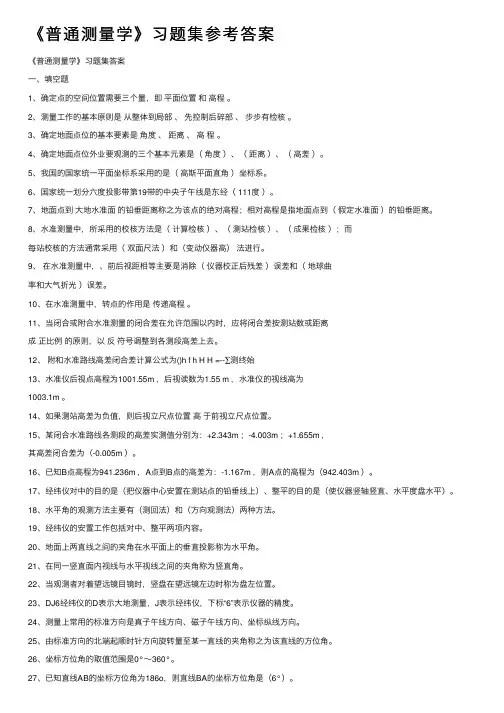

《普通测量学》习题集参考答案《普通测量学》习题集答案⼀、填空题1、确定点的空间位置需要三个量，即平⾯位置和⾼程。

2、测量⼯作的基本原则是从整体到局部、先控制后碎部、步步有检核。

3、确定地⾯点位的基本要素是⾓度、距离、⾼程。

4、确定地⾯点位外业要观测的三个基本元素是（⾓度）、（距离）、（⾼差）。

5、我国的国家统⼀平⾯坐标系采⽤的是（⾼斯平⾯直⾓）坐标系。

6、国家统⼀划分六度投影带第19带的中央⼦午线是东经（ 111度）。

7、地⾯点到⼤地⽔准⾯的铅垂距离称之为该点的绝对⾼程；相对⾼程是指地⾯点到（假定⽔准⾯）的铅垂距离。

8、⽔准测量中，所采⽤的校核⽅法是（计算检核）、（测站检核）、（成果检核）；⽽每站校核的⽅法通常采⽤（双⾯尺法）和（变动仪器⾼）法进⾏。

9、在⽔准测量中，、前后视距相等主要是消除（仪器校正后残差）误差和（地球曲率和⼤⽓折光）误差。

10、在⽔准测量中，转点的作⽤是传递⾼程。

11、当闭合或附合⽔准测量的闭合差在允许范围以内时，应将闭合差按测站数或距离成正⽐例的原则，以反符号调整到各测段⾼差上去。

12、附和⽔准路线⾼差闭合差计算公式为()h f h H H =--∑测终始13、⽔准仪后视点⾼程为1001.55m ，后视读数为1.55 m ，⽔准仪的视线⾼为1003.1m 。

14、如果测站⾼差为负值，则后视⽴尺点位置⾼于前视⽴尺点位置。

15、某闭合⽔准路线各测段的⾼差实测值分别为：+2.343m ；-4.003m ；+1.655m ，其⾼差闭合差为（-0.005m ）。

16、已知B点⾼程为941.236m ，A点到B点的⾼差为：-1.167m ，则A点的⾼程为（942.403m ）。

17、经纬仪对中的⽬的是（把仪器中⼼安置在测站点的铅垂线上）、整平的⽬的是（使仪器竖轴竖直、⽔平度盘⽔平）。

18、⽔平⾓的观测⽅法主要有（测回法）和（⽅向观测法）两种⽅法。

19、经纬仪的安置⼯作包括对中、整平两项内容。

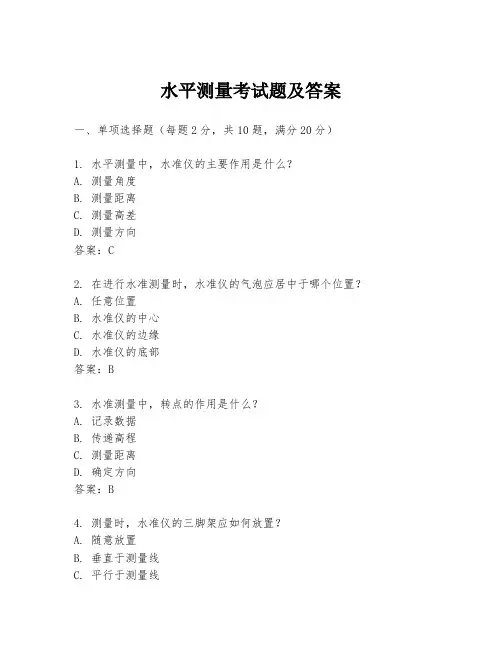

水平测量考试题及答案一、单项选择题（每题2分，共10题，满分20分）1. 水平测量中，水准仪的主要作用是什么？A. 测量角度B. 测量距离C. 测量高差D. 测量方向答案：C2. 在进行水准测量时，水准仪的气泡应居中于哪个位置？A. 任意位置B. 水准仪的中心C. 水准仪的边缘D. 水准仪的底部答案：B3. 水准测量中，转点的作用是什么？A. 记录数据B. 传递高程C. 测量距离D. 确定方向答案：B4. 测量时，水准仪的三脚架应如何放置？A. 随意放置B. 垂直于测量线C. 平行于测量线D. 倾斜于测量线答案：C5. 水准测量中，如果前后视距不等，会对测量结果产生什么影响？A. 无影响B. 产生误差C. 增加精度D. 降低误差答案：B6. 水准测量时，如何减少视差的影响？A. 调整望远镜焦距B. 调整水准仪高度C. 调整水准仪气泡D. 调整三脚架位置答案：A7. 水准测量中，水准尺的正确使用方法是什么？A. 垂直于地面B. 倾斜于地面C. 平行于地面D. 随意放置答案：C8. 在水准测量中，如何确定两点之间的高差？A. 直接读取水准仪读数B. 读取前后视读数并计算差值C. 测量两点间的距离D. 测量两点间的水平角答案：B9. 水准测量中，如果水准仪的水准管气泡不居中，应如何调整？A. 调整水准仪高度B. 旋转微调螺旋C. 调整三脚架位置D. 移动水准尺答案：B10. 水准测量完成后，如何对测量结果进行校核？A. 重新测量B. 计算平均值C. 检查计算过程D. 所有上述方法答案：D二、多项选择题（每题3分，共5题，满分15分）1. 水准测量中，以下哪些因素会影响测量结果的准确性？A. 仪器校准B. 测量人员操作C. 环境条件D. 测量方法答案：ABCD2. 在水准测量中，哪些操作是必要的？A. 调整气泡居中B. 读取水准尺读数C. 记录数据D. 计算高差答案：ABCD3. 水准测量中，哪些因素可能导致测量误差？A. 仪器精度B. 视差C. 读数误差D. 环境温度变化答案：ABCD4. 水准测量中，哪些步骤是转点操作的一部分？A. 放置转点B. 读取转点前后视读数C. 计算转点高程D. 传递高程至下一转点答案：ABCD5. 水准测量中，如何提高测量精度？A. 使用高精度仪器B. 减少视差C. 增加测量次数D. 校准仪器答案：ABCD三、判断题（每题1分，共5题，满分5分）1. 水准测量中，水准仪的气泡必须完全居中才能进行测量。

水准测量试题及答案一、单项选择题（每题2分，共20分）1. 水准仪的主要作用是测量（）。

A. 高差B. 距离C. 角度D. 方位2. 水准仪的水准尺通常使用（）材料制成。

A. 不锈钢B. 铝合金C. 塑料D. 木材3. 以下哪项不是水准测量的误差来源（）。

A. 仪器误差B. 人为误差C. 环境误差D. 测量方法4. 水准测量中，视线高是指（）。

A. 仪器中心到地面的高度B. 仪器中心到水准尺读数点的高度C. 仪器中心到水准尺顶端的高度D. 仪器中心到水准尺底端的高度5. 进行水准测量时，以下哪项操作是错误的（）。

A. 仪器要放置稳固B. 视线要水平C. 转动望远镜，寻找目标D. 直接读数，无需校准6. 转点在水准测量中的作用是（）。

A. 传递高程B. 测量距离C. 确定方向D. 记录数据7. 水准测量中，闭合差是指（）。

A. 测量值与真实值之差B. 测量值与理论值之差C. 各测站读数之和与理论值之差D. 各测站读数之差8. 以下哪种水准仪属于精密水准仪（）。

A. 微倾水准仪B. 自动安平水准仪C. 数字水准仪D. 光学水准仪9. 水准测量中，视距法测量高差时，需要考虑的误差因素是（）。

A. 仪器误差B. 人为误差C. 大气折射误差D. 环境误差10. 水准测量中，为了减小误差，通常采用（）。

A. 单次测量B. 多次测量取平均值C. 增加测量点D. 缩短测量距离二、多项选择题（每题3分，共15分）11. 水准测量中，以下哪些因素会影响测量结果的准确性（）。

A. 仪器的精度B. 测量人员的技能C. 测量环境的温度D. 测量时的光照条件12. 水准测量中，以下哪些操作可以提高测量精度（）。

A. 使用高精度水准仪B. 采用多次测量取平均值C. 保持视线水平D. 使用合适的测量方法13. 水准测量中，以下哪些误差可以通过校准消除（）。

A. 仪器误差B. 人为误差C. 大气折射误差D. 视距误差14. 水准测量中，以下哪些因素需要在测量前进行校准（）。

水平测量考试试题附答案一、单项选择题（每题2分，共10题，满分20分）1.水平测量中，水准仪的主要作用是什么？A.测量角度B.测量距离C.测量高差D.测量方向答案：C2.在进行水准测量时，水准仪的气泡应居中于哪个位置？A.任意位置B.水准仪的中心C.水准仪的边缘D.水准仪的底部答案：B3.水准测量中，转点的作用是什么？A.记录数据B.传递高程C.测量距离D.确定方向答案：B4.测量时，水准仪的三脚架应如何放置？A.随意放置B.垂直于测量线C.平行于测量线D.倾斜于测量线答案：C5.水准测量中，如果前后视距不等，会对测量结果产生什么影响？A.无影响B.产生误差C.增加精度D.降低误差答案：B6.水准测量时，如何减少视差的影响？A.调整望远镜焦距B.调整水准仪高度C.调整水准仪气泡D.调整三脚架位置答案：A7.水准测量中，水准尺的正确使用方法是什么？A.垂直于地面B.倾斜于地面C.平行于地面D.随意放置答案：C8.在水准测量中，如何确定两点之间的高差？A.直接读取水准仪读数B.读取前后视读数并计算差值C.测量两点间的距离D.测量两点间的水平角答案：B9.水准测量中，如果水准仪的水准管气泡不居中，应如何调整？A.调整水准仪高度B.旋转微调螺旋C.调整三脚架位置D.移动水准尺答案：B10.水准测量完成后，如何对测量结果进行校核？A.重新测量B.计算平均值C.检查计算过程D.所有上述方法答案：D二、多项选择题（每题3分，共5题，满分15分）1.水准测量中，以下哪些因素会影响测量结果的准确性？A.仪器校准B.测量人员操作C.环境条件D.测量方法答案：ABCD2.在水准测量中，哪些操作是必要的？A.调整气泡居中B.读取水准尺读数C.记录数据D.计算高差答案：ABCD3.水准测量中，哪些因素可能导致测量误差？A.仪器精度B.视差C.读数误差D.环境温度变化答案：ABCD4.水准测量中，哪些步骤是转点操作的一部分？A.放置转点B.读取转点前后视读数C.计算转点高程D.传递高程至下一转点答案：ABCD5.水准测量中，如何提高测量精度？A.使用高精度仪器B.减少视差C.增加测量次数D.校准仪器答案：ABCD三、判断题（每题1分，共5题，满分5分）1.水准测量中，水准仪的气泡必须完全居中才能进行测量。

水平测量考试题及答案一、选择题（每题2分，共20分）1. 水平测量中，水准仪的主要作用是什么？A. 测量角度B. 测量距离C. 测量高差D. 测量方位答案：C2. 在进行水准测量时，水准仪的气泡应居中于哪个位置？A. 任意位置B. 水准仪的中心C. 水准仪的一侧D. 水准仪的底部答案：B3. 水准测量中，转点的作用是什么？A. 传递高程B. 测量距离C. 测量角度D. 确定方位答案：A4. 水准测量中，如果后视读数大于前视读数，说明什么？A. 前视点高B. 后视点高C. 仪器设置错误D. 测量数据错误答案：B5. 水准测量中，水准尺的读数误差主要来源于哪里？A. 读数者视力B. 尺面磨损C. 尺面反光D. 尺面弯曲答案：A6. 在水准测量中，如果发现水准仪的气泡偏移，应如何操作？A. 调整仪器高度B. 旋转脚螺旋使气泡居中C. 移动仪器位置D. 更换水准仪答案：B7. 水准测量中，水准路线的闭合差应满足什么条件？A. 任意大小B. 越小越好C. 等于零D. 大于零答案：B8. 水准测量中，如果需要测量较长距离的水平距离，应采用哪种方法？A. 直接测量B. 间接测量C. 使用经纬仪D. 使用全站仪答案：B9. 在水准测量中，水准仪的视准轴应与水准尺垂直，这是为了什么？A. 减少读数误差B. 保证视线水平C. 避免阳光直射D. 保证测量精度答案：B10. 水准测量中，如果水准仪的十字丝不清晰，应如何处理？A. 清洁目镜B. 清洁物镜C. 调整焦距D. 更换水准仪答案：C二、填空题（每题2分，共20分）1. 水准仪的主要组成部分包括______、______和______。

答案：望远镜、水准器、基座2. 水准测量中，水准尺的读数应从______开始，每次读数间隔为______。

答案：零刻度、1米3. 在水准测量中，如果水准仪的视准轴不水平，会导致______误差。

答案：读数4. 水准测量中，水准尺的尺面应与______垂直。
