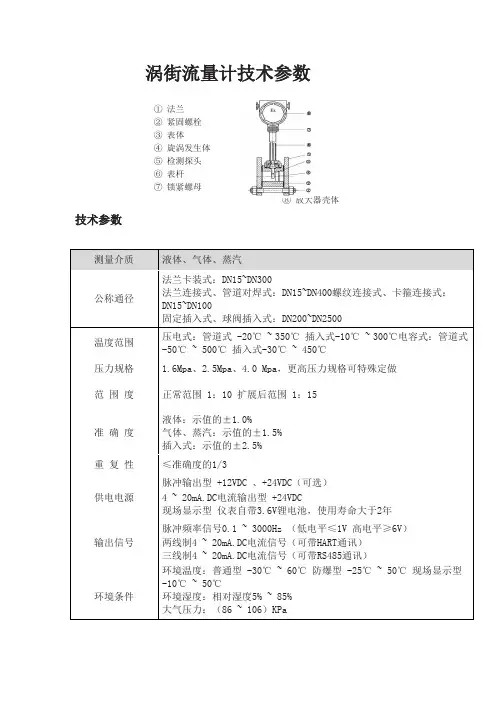

涡街流量计技术参数

智能涡街流量计的技术参数一、简介智能涡街流量计是一种常用的流量检测设备，可用于液体、气体等介质的流量测量，适用于石化、化工、食品、制药、水泥等领域的流量测量。

本文将介绍该设备的主要技术参数。

二、基本技术参数1.流量范围：0.5m³/h-1.5×10³m³/h2.精度等级：0.5级、1级、1.5级、2级3.重复性：0.1%4.量程比：1:10、1:15、1:20、1:25、1:40、1:50、1:80、1:1005.公称通径：DN15-DN2000mm6.工作温度：-40℃-+200℃7.工作压力：0-6.4MPa8.输出信号：4-20mA、±10mA、±5V、HART通讯等9.电源电压：24VDC、220VAC等10.防护等级：IP65、IP67、IP68等三、进一步技术参数1.转子类型：普通转子、双积分转子、噪声低转子等2.应用介质：水、油、气体等3.材质：不锈钢、钛、合金等4.安装形式：法兰、法兰夹、插入式等5.补偿范围：温度补偿、压力补偿等6.线性度：±0.5%、±0.2%7.流体密度范围：0.5g/cm³～5.0g/cm³四、应用领域智能涡街流量计被广泛应用于石化、化工、食品、制药、水泥等行业的流量计量、调节、采集、控制等领域。

在液态介质的流量检测中，智能涡街流量计是一种可靠、准确、简便的流量检测仪器，因此，在工业自动化领域中应用越来越广泛。

五、结论本文介绍了智能涡街流量计的主要技术参数，包括流量范围、精度等级、工作温度、工作压力等。

在实际使用中，根据不同的应用环境和需求，选择适合的涡街流量计是非常重要的。

涡街流量计技术参数1. 测量范围（Measurement Range）：涡街流量计的测量范围通常是比较广泛的，可以从微小的流量到大流量进行测量。

不同型号的涡街流量计的测量范围可能略有差异。

2. 精度（Accuracy）：涡街流量计的精度是指其测量结果与标准值的偏差。

一般来说，涡街流量计的精度可以达到0.5%~1.0%。

3. 温度范围（Temperature Range）：涡街流量计适用的温度范围是指在该温度范围内，涡街流量计可以正常工作并提供准确的测量结果。

常见的涡街流量计适用温度范围为-40℃~+200℃。

4. 压力范围（Pressure Range）：涡街流量计适用的压力范围是指在该压力范围内，涡街流量计可以正常工作并提供准确的测量结果。

常见的涡街流量计适用压力范围为0-16MPa。

5. 输出信号（Output Signal）：涡街流量计的输出信号可以是模拟信号（如4-20mA），也可以是数字信号（如RS485通信接口）。

不同型号的涡街流量计可能有不同的输出信号类型。

6. 流体介质（Fluid Medium）：涡街流量计可以用于测量各种液体和气体的流量，例如水、蒸汽、空气、石油等。

不同的介质对涡街流量计的材质选用和工作方式有一定的要求。

7. 材质（Material）：涡街流量计的主要材质通常是不锈钢，以保证其在恶劣环境下的稳定性和耐腐蚀性。

8. 电源（Power Supply）：涡街流量计一般需要外部电源供电，通常工作电压为DC 24V或AC 220V。

9. 安装方式（Installation）：涡街流量计的安装方式有多种，可以是嵌入式安装、法兰式安装、螺纹连接等。

具体的安装方式根据实际情况选择。

10. 抗震性能（Anti-vibration Performance）：涡街流量计在使用过程中需要具备一定的抗震能力，以保证其正常工作且测量结果准确。

一般来说，涡街流量计的抗震性能可以达到10g。

涡街流量计是综合吸收发达国家先进技术和总结多年研究生产经验的基础上进行精心设计的产品，实现了产品智能化、标准化、系列化、通用化、生产模具化、确保产品质量的美观性。

该产品具有电路先进、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等特点。

温压补偿一体化涡街流量计分类LUCB系列插入式涡街流量计、LUCB系列涡街流量计插入式涡街流量计参数及要求◆测量介质：气体、液体、蒸气◆连接方式：法兰卡装式、法兰式、插入式◆口径规格法兰卡装式口径选择25,32,50,80,10◆法兰连接式口径选择100,150,200◆流量测量范围正常测量流速范围雷诺数1.5×104～4×106；气体5～50m/s;液体0.5～7m/s正常测量流量范围液体、气体流量测量范围见表2；蒸气流量范围见表3◆测量精度1.0级1.5级◆被测介质温度:常温–25℃～100℃，高温–25℃～150℃-25℃～250℃油壬连接式涡街流量计◆输出信号脉冲电压输出信号高电平8～10V低电平0.7～1.3V◆脉冲占空比约50%,传输距离为100m◆脉冲电流远传信号4～20mA,传输距离为1000m◆仪表使用环境温度:-25℃～+55℃湿度:5～90%RH50℃◆材质不锈钢,铝合金◆电源DC24V或锂电池3.6V◆防爆等级本安型iaIIbT3-T6，防护等级IP65原理在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，如右图所示，旋涡列在旋涡发生体下游非对称地排列。

涡街流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。

并可作为流量变送器应用于自动化控制系统中。

涡街流量计是应用流体振荡原理来测量流量的，流体在管道中经过涡街流量变送器时，在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡，旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体特征宽度有关，可用下式表示：f=Stv/d式中:f为旋涡的释放频率，Hz；v为流过旋涡发生体的流体平均速度，m/s；d为旋涡发生体特征宽度，m；St为斯特罗哈数，无量纲，它的数值范围为0.14－0.27。

lugb涡街流量计说明书LUGB涡街流量计仪表是流量测量和自动控制的重要仪表之一，可以适用于液体、气体、蒸汽的流量测量，目前已广泛用于石油、化工、冶金、热力、纺织、造纸、电力、环保及市政建设等行业。

工作原理涡街流量计是在流体中安放一根（或多根）非流线型组流体，流体在阻流体两侧交替地分离释放出两串规则的漩涡，在一定的流量范围内漩涡分离频率正比于管道内的平均流速，通过采用各种形式的检测元件测出漩涡频率就可推算出流体的流量。

主要功能及特点LUGB涡街流量计具有高可靠性及长期稳定性，因它具有较宽的测量量程范围，并且测量精确度较高、压力小。

仪表的安装维护方便，无可动部件、结构简单、无机械磨损。

表体经全新外观设计，本体采用精密工艺铸造，外形精致美观且耐高温、抗腐蚀性强。

LUGB涡街流量计常用信号有脉冲或者模拟信号，抗干扰能力强，信号长期稳定。

主要技术参数如下：测量介质：液体、一般气体、蒸汽公称通径：DN15~DN300（满管式）、DN150~DN2000（插入式）、DN2000以上口径协议供货。

介质温度：-40~1000℃（常温）、-40~250℃（中温）、-40~320℃（高温）、-40~350℃（超高温）公称压力：1.6MPa、2.5MPa、4.0MPa（＞4.0协议供货）精度：±1%R，±1.5R（满管式）、±1.5%R，±2.5%R（插入式）电源供电：﹢12VDC（三线制脉冲输出）、﹢24VDC（三线制脉冲输出型及二线制脉冲输出型）、3.6V锂电池、双供电本体材质：304（其他材料可协议供货）防护等级：IP65（其他防护等级协议供货）环境条件：温度-20℃~55℃，相对温度5%~90%，大气压力86~106kPa。

管道安装法兰卡装式的管道安装①对法兰与管道进行点焊定位。

②将流量计取下，把法兰按要求焊接好，并清理管道内所有凸出部分。

③在法兰的内槽中装上与管道通径相同的密封垫圈，将流量计装入法兰中，流量的流向标应与流体方向相同，然后用螺栓紧固好。

气体涡街流量计设置参数
气体涡街流量计的设置参数主要包括以下几个方面：
1.流量计量范围：这是涡街流量计能够测量的最大流量范围，具体数值与所选的涡街流量
计型号有关。

在设置时，需要根据实际应用需求和流体性质进行选择，并在涡街流量计的说明书中查看其范围值。

一般情况下，气体流量计的设置应在全量程的50%以内。

2.流量单位：涡街流量计的流量单位需要根据气体的特性进行选择，主要有m3/h等。

对
于燃气等气态介质的计量，一般选择m3/h作为单位。

3.流量计常数：这是涡街流量计每单位时间内所测量的流量值，其单位通常是脉冲/m3。

在进行设置时，需要先确定流量计的量程，然后按照说明书中提供的公式进行计算。

在实际使用过程中，涡街流量计常数还需要根据压力、温度等实际工况进行调整。

4.温度和压力：部分涡街流量计需要根据气体温度和压力进行修正，以确保其测量精度和
稳定性。

在设置时，需要输入气体的实际温度和压力值。

5.管道直径和材质：涡街流量计需要安装在匹配的管道内，因此需要确定管道的直径和材
质。

这些信息通常可以在流量计的说明书中找到。

6.安装方式：涡街流量计的安装方式有水平、垂直和倾斜三种，需要根据具体情况进行选
择。

不同的安装方式可能会影响流量计的测量精度和稳定性。

在设置参数时，建议先认真阅读涡街流量计的说明书，了解各项参数的含义和设置方法。

如果遇到问题，可以向生产厂家咨询或寻求专业技术人员的帮助。

此外，一旦涡街流量计安装调试好后，要严格按照操作规程操作读取相关数据，不可盲目擅自乱动。

横河涡街流量计DY说明书一、产品概述横河涡街流量计 DY 是一款高精度、高可靠性的流量测量仪器，广泛应用于工业生产中的液体、气体和蒸汽流量测量。

它采用了先进的涡街测量原理，能够准确地测量各种工况下的流量，并提供稳定可靠的测量数据。

二、工作原理横河涡街流量计 DY 的工作原理基于卡门涡街现象。

当流体流经一个非流线型阻挡体时，在阻挡体的下游两侧会交替产生漩涡，漩涡的频率与流体的流速成正比。

通过检测漩涡的频率，就可以计算出流体的流速，进而得出流量。

传感器内部的压电元件会检测到漩涡产生的压力波动，并将其转换为电信号。

这些电信号经过放大、滤波和处理后，最终以标准的电流或电压信号输出，与显示仪表或控制系统相连，实现流量的测量和监控。

三、产品特点1、高精度测量采用先进的传感器和信号处理技术，能够实现高精度的流量测量，测量精度可达 ±05% 甚至更高。

2、宽量程比具有较宽的量程比，通常可达 1:10 甚至 1:20，能够满足不同流量范围的测量需求。

3、多种测量介质适用于测量液体、气体和蒸汽等多种介质，具有广泛的应用领域。

4、稳定性好采用高品质的材料和先进的制造工艺，具有良好的稳定性和可靠性，能够长期稳定运行。

5、抗干扰能力强具备较强的抗干扰能力，能够在复杂的工业环境中准确测量流量，不受外界电磁干扰、振动等因素的影响。

6、安装方便结构紧凑，安装方式灵活，可以水平、垂直或倾斜安装，适应不同的安装场合。

四、技术参数1、测量范围液体：01 2000 m³/h气体：1 100000 m³/h蒸汽：1 100000 kg/h2、测量精度±05%、±10%（根据型号和量程不同）3、输出信号4 20 mA DC、脉冲信号、Hart 协议等4、工作压力最大可达 42 MPa5、工作温度－200 ＋350℃6、防护等级IP65、IP67 等五、安装与使用1、安装位置选择应安装在直管段上，上游直管段长度应大于 10 倍管径，下游直管段长度应大于 5 倍管径。

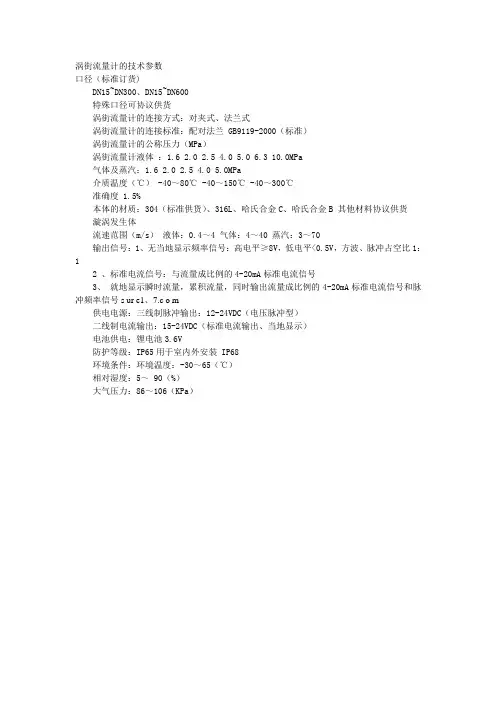

涡街流量计的技术参数
口径（标准订货)
DN15~DN300、DN15~DN600
特殊口径可协议供货
涡街流量计的连接方式：对夹式、法兰式
涡街流量计的连接标准：配对法兰 GB9119-2000（标准）
涡街流量计的公称压力（MPa）
涡街流量计液体：1.6 2.0 2.5 4.0 5.0 6.3 10.0MPa
气体及蒸汽：1.6 2.0 2.5 4.0 5.0MPa
介质温度（℃） -40～80℃ -40～150℃ -40～300℃
准确度 1.5%
本体的材质：304（标准供货）、316L、哈氏合金C、哈氏合金B 其他材料协议供货
漩涡发生体
流速范围（m/s）液体：0.4～4 气体：4～40 蒸汽：3～70
输出信号：1、无当地显示频率信号：高电平≥8V，低电平<0.5V，方波、脉冲占空比1：1
2 、标准电流信号：与流量成比例的4-20mA标准电流信号
3、就地显示瞬时流量，累积流量，同时输出流量成比例的4-20mA标准电流信号和脉冲频率信号s ur e1、7.c o m
供电电源：三线制脉冲输出：12-24VDC（电压脉冲型）
二线制电流输出：15-24VDC（标准电流输出、当地显示）
电池供电：锂电池3.6V
防护等级：IP65用于室内外安装 IP68
环境条件：环境温度：-30～65（℃）
相对湿度：5～ 90（%）
大气压力：86～106（KPa）。

目录1、概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 22、测量原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 23、技术参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 34、选型指南⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 45、安装方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯116、信号线配置与连接⋯⋯⋯⋯⋯⋯157、调试⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯168、故障举例与排除⋯⋯⋯⋯⋯⋯⋯219、智能流量积算仪⋯⋯⋯⋯⋯⋯⋯2110、无线远程流量监测系统⋯⋯⋯.2211、后备电源⋯⋯⋯⋯⋯⋯⋯⋯⋯.2212、壁挂式仪表箱⋯⋯⋯⋯⋯⋯⋯.2313 、型号编制说明⋯⋯⋯⋯⋯⋯⋯.241. 概述涡街流量计（也称旋涡流量计）是用途极其广泛的一种流量计量仪表，几乎可以用在所有气体、液体和蒸汽的流量计量、测量和控制。

应力式涡街流量计是速度式流量计的一种，它以卡门涡街理论为基础，采用压电晶体检测流体通过管道内三角柱时所产生的旋涡频率，从而测量出流体的流量。

涡街流量计广泛应用于石油、化工、轻工、动力供热等行业。

涡街流量计具有以下特点：测量精度高，量程宽；测量介质广泛，可测量液体、气体和蒸汽；工作温度高，介质温度可达350℃；无运动部件，无磨损，可靠性高；表体采用不锈钢材料，美观、耐腐蚀。

图一2. 测量原理当管道中流体介质通过旋涡发生体（三角柱）时，由于局部流速加速而产生旋涡现象（如图一），此旋涡分成两列交替地出现，这种旋涡列被称为卡门涡街。

卡门涡街的释放频率与三角柱宽度尺寸和流体的流动速度有关，而与介质的温度、压力等特性参数无关。

可用下式表示：f=StV/d式中：f —卡门涡街的释放频率St —斯特罗哈尔数V —介质流速d —三角柱的宽度斯特罗哈尔数是涡街流量计的重要参数，它只与介质的雷诺数Re 有关。

只要管道内介质的雷诺数保持在2×104至7×106范围内，斯特罗哈尔数St 便保持为一个常数，这样，便可通过测量旋涡频率信号检测出流体介质的流速，再通过介质的流速计算出介质的流量。

3. 技术参数1）公称通径：DN15～DN500；适用范围：气体：空气、二氧化碳、氧气、氮气、煤气、天燃气、沼气和其他各种化学气体等，液体：水、高温水、油、食品液、化学液等，蒸汽：饱和蒸汽、过热蒸汽；可测介质温度：防爆介质：–40℃～100℃，公称压力：低温介质：–40℃～100℃，中温介质：–40℃～280℃，高温介质：–40℃～350℃；低压：≤1.6MPa 、≤2.5MPa ，中压：≤4MPa 、≤6.3MPa ，精度等级：高压：≤10MPa 、≤16MPa 、≤25MPa 、≤42MPa；测量液体：1 级（0.5 级可协议订货），测量气体：1.5 级（1 级可协议订货），测量蒸汽：1.5 级（1 级可协议订货）；流速范围：液体：0.3 ～8m/s ，气体：3～65m/s,测量范围：蒸汽：3～70m/s ；见表一、表二、表三；输出信号：电压脉冲：低电平≤1V，高电平≥6V供电电源：标准电流：4～20mA，电压脉冲输出：+12VDC /+24VDC4～20mA标准电流输出: +24VDC环境温度：现场液晶显示：3.6V 1 号1 节锂电池供电，使用寿命大于2 年；–30℃ ～+5 5℃相对湿度：5% ～90%表体材料：304、1Cr18Ni9Ti ，其他材质可协议供货；防护等级：IP65 、IP67 ；防爆等级：Exia Ⅱ CT4 ；防爆合格证号：CE062108 ，CE062124 ；4. 选型指南4.1 确定传感器的结构A、连接方式：法兰卡装式（表体不带法兰）或法兰连接式（表体本身带法兰）。

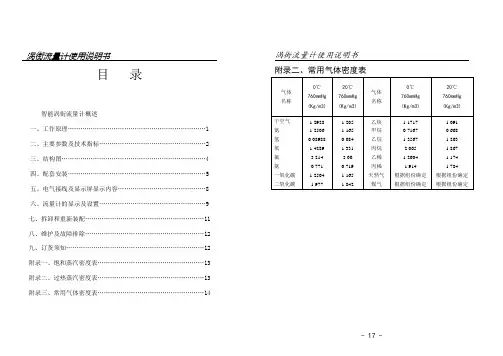

涡街流量计使用说明书目录智能涡街流量计概述一、工作原理 (1)二、主要参数及技术指标 (2)三、结构图 (4)四、配套安装 (5)五、电气接线及显示屏显示内容 (8)六、流量计的显示及设置 (9)七、拆卸和重新装配 (11)八、维护及故障排除 (12)九、订货须知 (12)附录一、饱和蒸汽密度表 (13)附录二、过热蒸汽密度表 (13)附录三、常用气体密度表……………………………………………14 涡街流量计使用说明书附录二、常用气体密度表气体名称0℃760mmHg(Kg/m3)20℃760mmHg(Kg/m3)气体名称0℃760mmHg(Kg/m3)20℃760mmHg(Kg/m3) 干空气氮氢氧氯氨一氧化碳二氧化碳1.29281.25060.089881.42893.2140.7711.25041.9771.2051.1650.0841.3313.000.7191.1651.842乙炔甲烷乙烷丙烷乙稀丙稀天然气煤气1.17170.71671.35672.0051.26041.914根据组份确定根据组份确定1.0910.6681.2631.8671.1741.784根据组份确定根据组份确定- 17 -智能涡街流量计概述一、用途与特点：智能一体化涡街流量计是一种采用采用国际上最新数字集成技术和根据国内工业自动控制的实际需求而研制开发的新一代高品质智能化仪表。

压电晶体作为检测元件的新型应力检测式智能涡街流量计。

该仪表具有量程比宽、精度高、压力损失小、介质通用性好、有与流量成比例的脉冲、电流信号、RS-485通讯输出、便于和计算机联用等优点。

由于流量计采用检测探头与旋涡发生体分开安装，而且耐高温的压电晶片不与介质接触，所以仪表具有结构简单、通用性好和稳定性高的特点，分别为有源、无源二种，无源式不需外供电内置3.6V电池,电池使用寿命三年以上。

现场液晶表头显示,实时温度、实时压力、瞬时流量、流量累计,有温度、压力补偿功能，在测量气体、蒸汽时，根据实测温度、压力进行查表方式保偿，保证流量不受温度、压力变化，引起汽体密度的变化而影响流量计准确性。

插入式涡街流量计主要技术指标
插入式涡街流量计是根据卡门涡街原理研,应用压电检测技术而发展起来的一种新型节能大口径流量仪表，广泛应用于化工、纺织、钢铁、冶金、橡胶、机械、轻工、电力、医药、石油等行业的大中型管道介质的流量计量。

产品特点：
1、插入式涡街流量计输出与流量成正比的脉冲信号，也可输出4～20mADC电流信号。

2、输出信号频率不受流体物理参数（如温度、压力、密度、成分等）的影响。

3、压力损失极小
4、量程范围宽，小流量值测得很低
5、只要改变插入杆的长度即可测量不同口径管道的流量，通用性强，一次投资少，可大大减少用户备用仪表数量。

主要技术指标：
被测介质：液体、气体、蒸汽等。

公称通径：DN600mm~DN1000mm
精度等级：2.5
介质温度：≤250℃
公称压力：1.6MPa
环境条件：温度-40～+55℃
相对湿度5％～90％
大气压力：86～106KPa
标准信号输出型（订货时应注明）
模拟电压：0/1～5VDC小负载电阻500欧姆
模拟电流：0/2～10mADC负载电阻250欧姆
输出示式：负载接地三线制式
转换精度：±0.5％满度值
供电电源：12～24VDC
标签:
插入式涡街流量计。

LUGB-DN50涡街流量计LUGB-DN50涡街流量计主要用于工业管道介质流体的流量测量，如气体、液体、蒸汽等多种介质。

其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。

无可动机械零件，因此可靠性高，维护量小。

仪表参数能长期稳定。

涡街流量计采用压电应力式传感器,可靠性高，可在-20℃～+250℃的工作温度范围内工作。

有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较先进、理想的测量仪器。

LUGB-DN50涡街流量计技术参数环境温度: (-40～55)℃;相对湿度: (5～90)% ;大气压力: (86—106)Kpa公称通径: (15～1500)ｍｍ（大于200mm为插入式结构）；测量介质: 液体、气体、蒸汽;公称压力: 1.6Mpa 2.5Mpa 4.0Mpa介质温度: (-40～+350)℃;精度等级: 0.5级,1.0级1.5级,2.5级;线性度: ≤±1.5％;重复性: ≤0.5％,≤1.0% ;输出信号: 电压脉冲;(4～20)mA DC（两线制）;;供电电源: 电压脉冲12V DC或24V DC;电流型24V DC智能电流型24V DC智能电池型3.6V DC负载电阻: 大负载电阻不超过350Ω。

本体材质: 304不锈钢连接方式: (15～300)mm 法兰卡装式结构或法兰联接式结构; (200～1500)mm 为插入式结构;保护等级: IP65, IP67 ;电缆接口: PG10防爆类型: 本安型; 隔爆型防爆标志: iaⅡCT6; dIIBT4LUGB-DN50涡街流量计公称通径及工况流量范围：结构形式通径（mm）工况流量范围（m3/h）水空气蒸汽满式15 0.3-3.83.8-384.4-44 20 0.5-6.26.7-677.9-79 25 0.9-10 10-100 12-120 32 1.6-16 16-160 19-190 40 2.5-26 25-250 30-3003.5-38 40-400 50-500 655.2-65 68-680 85-850 808-100 100-1000 120-1200 10012-150 160-1600 190-1900 12520-250 230-2300 280-2800 15032-380440-4400 20050-620 670-6700 790-7900 25080-1150 1060-10600 1200-12000 300130-1400 1540-15400 1780-17800 插入式400180-2700 2700-27000 3200-32000 5004240-42400 4950-49500 600410-6100 6100-61000 7100-71000 700580-7300 7800-78000 9300-93000 800720-10800 10850-108500 12660-126600 900970-12000 13000-130000 15500-155000 10001130-16900 17000-17000020000-200000 11001450-18000 19000-190000 23000-230000 12001630-24400 24400-244000 28500-285000 13002020-25300 27000-270000 32000-320000 14002350-29500 31000-310000 37200-372000 15002550-38000 38200-382000 44500-445000。

涡街流量计规格书(一)涡街流量计作为现代传感器技术中的一种，能够在各个领域中得到广泛应用。

涡街流量计规格书是涡街流量计的重要组成部分，具体包含哪些内容？下面让我们来详细了解一下。

一、涡街流量计规格书的定义及作用涡街流量计规格书是指在涡街流量计的设计、选型及安装验收等过程中，用于规范和说明涡街流量计的各项技术指标、性能参数和结构特征的一份文件。

它不仅为涡街流量计的选型、生产和使用提供了依据，也为流量计的管理和维护提供了参考，是保证涡街流量计正常工作的依据。

二、涡街流量计规格书的主要内容1. 涡街流量计的产品说明：包括产品名称、型号、生产厂家、生产日期、准确度等；2. 涡街流量计的技术指标：包括量程、精度、反应时间、线性误差、输出信号、稳定性、重复性等；3. 涡街流量计的结构特征：包括流体介质、测量范围、最大工作压力、环境温度、安装方式等；4. 涡街流量计的选型、使用和安装：包括选型依据、使用方法、注意事项、安装方法、调试流程等；5. 涡街流量计的维护和保养：包括保养周期、保养方法、防腐性能、清洗方法等；6. 涡街流量计的实验室验证测试：推荐将涡街流量计送至实验室检测，以验证其性能指标是否符合规格书的要求。

三、涡街流量计规格书的应用范围涡街流量计规格书主要应用于以下几个方面：1. 涡街流量计的选型和设计；2. 涡街流量计的生产和生产质量控制；3. 涡街流量计的安装和验收；4. 涡街流量计的使用和维护；5. 涡街流量计的售后服务。

总之，涡街流量计规格书是保证涡街流量计正常精准工作的关键文件。

涡街流量计生产厂家、使用者均应根据规格书的内容认真选型、生产、使用和维护涡街流量计，以确保涡街流量计在不同领域中的广泛应用。

华尔威涡街流量计说明书一、安装前的注意事项1、在您拿到本产品时，请确认运输途中无磕碰划伤等。

2、根据产品的标牌及合格证标注，请确认与您要买的型号是否相符。

3、运送到现场安装的过程中不要强烈碰撞，也不要让雨水淋湿。

4、如订购的流量计暂时不使用，保管时请尽量原包装进行保管，保管的环境应保持干燥，温度及湿度请参照以下涡街流量计的技术参数。

5、使用过的流量计保管时，请将本体内部的残留液体及粘附物完全清洗干净。

另外，注意在电源接口处要密封，以防潮湿。

二、概述及技术参数1、上海有恒测控UHLUGB涡街流量计概述LUGB型涡街流量仪表是流量测量和自动控制的重要仪表，可适用于气体、液体、蒸汽的流量测量，广泛用于石油、化工、冶金、热力、纺织、造纸、电力、环保及市政建设等行业。

2、上海有恒测控UHLUGB涡街流量计主要功能及特点1、具有较宽的测量量程范围、精确度高、压损小，具有高可靠性和长期稳定性。

2、结构简单，安装维护方便，无可动部件、无机械磨损。

3、全新的外观设计，本体采用精密铸造工艺，外形美观，耐高温、抗腐蚀性强。

4、常用信号有脉冲或者模拟信号，信号稳定，抗干扰能力强。

3、上海有恒测控UHLUGB涡街流量计主要技术参数1、测量介质：液体、一般气体、蒸汽2、公称通径：DN15～DN300（满管式）、DN150～DN2000（插入式）、DN2000以上口径协议供货3、介质温度：-40～100℃（常温）、-40～250℃（中温）、-40～320℃（高温）、-40～350℃（超高温）4、公称压力：1.6MPa、2.5MPa、4.0MPa（>4.0协议供货）5、精度：±1%R，±1.5%R（满管式）；±1.5%R，±2.5%R（插入式）6、供电电源：+12VDC（三线制脉冲输出）、+24VDC（三线制脉冲输出型及二线制电流输出型）、3.6V锂电池、双供电7、本体材质：304（其它材料协议供货）8、防护等级：IP65（其它防护等级协议供货）9、环境条件：温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa。

015020020030040050060080100125150200250300无B一、主要技术参数1．适用口径:DN15—DN300，其它口径协议供货.适用介质:气体、蒸汽、液体。

2．环境条件: 环境温度：（—30~+70）℃/(—20～+60℃液晶显示）。

相对湿度:5%~90％大气压力：(86～106）kPa。

介质温度：(-50~+250）℃，(—50～+350）℃。

3．供电电源：ａ）三线制:(1）采用外电源时：12～24VDC/30mA(—20％~+15％），无输出可低至9V。

（2)电池供电时（可选项）:锂电池3.6V(2—13Ah）/0.3mA.b)二线制：12～24VDC/4—20mA（-20％～+15%).4．输出信号ａ）三线制：（1）脉冲输出：高电平≥8V（供电电压-1V）。

低电平〈0.5V。

(2）含1K5上拉电阻的集电极开路输出。

（3) RS485通讯：仪表可配置RS485通讯接口。

通信距离≤1200mm.b)二线制：（1）二线4~20mA线性校正电流输出(24V时回路负载≤600Ω）。

（2）光隔离无修正原始脉冲输出：高电平≥5V(供电电压—1V）。

（3）低电平<0。

5V；含1K5上拉电阻的集电极开路输出。

需另供12V电源。

二、基本概述三线/二线制E系列显示电路是涡街流量计的新精简型电路，其放大电路为模拟式。

可在常规的流量范围内准确测量气体、液体和蒸汽的流量。

可由开关设定适应各种口径和各类测量介质。

数据后处理和信号远传电路分为三线制和二线制。

三线制可带RS485通讯，并可采用电池供电。

二线制用4-20mA电流输出并可提供隔离的原始脉冲输出。

三、仪表接线仪表接线在放大板上,大端子为必用的主接线端子，小端子为附加功能接线的辅助端子。

（一）三线制电路接线(左侧3位吊框旋压式端子）POU：为脉冲输出端。

V+：为外接的12V~24VDC电源+端。

当V+和GND接外电源后电路工作(电池供电型则转入有电工作态），脉冲输出从POU引出。

涡街流量计技术资料概述涡街流量计是根据卡门涡街理论。

利用了流体的自然振动原理，以压电晶体或差动电容作为检测部件而制成的一种速度式流量仪表。

本产品采用独特的差动技术、配合隔离、屏蔽、滤波等措施，克服了同类产品搞震性差，燥声大，小信号数据紊乱等问题，并采用了独特的检测探头封装技术和防护措施，保证了产品的可靠性。

图片仅供参考，涡街流量计产品会因为批次的不同可能与本图片不一致，请以收到的实物为准。

测量原理：当流体以一定流速流经设置在流畅中的旋涡发生体时，在柱体的下游产生一对交替出现的而且排列整齐的涡列（涡街），先在柱体的一侧产生，继而在柱体的另一侧产生。

这一产生旋涡的理论首先由卡门（Karman）提出，命名为卡门涡街，并给出了频率与流速的关系式，其中系数被命名为斯特罗哈尔数。

涡轮流量计总代理--广州赫蒂能源设备有限公司是一家专业从事燃气输配设备、燃气能源设备开发、设计、生产、销售、安装、调式维护的综合型高新企业。

使用范围：该仪表结构简单牢固，测量精确度在规定的雷诺数范围内不受介质的温度、压力、密度、粘度的影响等特点外安装简单、使用寿命长、维修成本低是广大用户首先产品。

广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种单相介质流量的计量。

技术参数：测量介质液体、气体、蒸汽（饱和蒸汽在干度≥85%时，可认为单相介质）压力等级 1.6MPa、2.5MPa、4.0MPa、（≥1.0MPa规格需协议订货）安装方式法兰卡装式：DN15-DN300固定插入式、球阀插入式：DN200-DN2500精度等级 1.0级、1.5级、2.5级流量范围液体：0.35-7.0m/s 气体：5.0-60.0m/s 蒸汽：6.0-70.0m/s量程比1:81:101:15防护等级普通型：IP65潜水型：IP65防爆等级本安型：Ex IIBT2-T5隔爆型：Exd IIBT2-T5使用环境环境温度：-40℃~55℃相对湿度：≥90%大气压力：86~106kpa供电电源脉冲型：12VDC+24VDC（可选）电流型：DC24V4-20mA现场显示型：自由电池供电3.6V输出信号脉冲信号：1~3000Hz低电平≤1V高电平≥5V二线制：4-20mA DC电流信号/（可带Hart协议）三线制：4-20mA DC电流信号/（可带RS485通讯）信号传输距离脉冲信号：≤500m电流信号：≤1000m RS485通讯：≤1200m仪表材质304/316（需气体材质可特殊订货）详细资料请咨询代理：壹伍捌壹伍捌伍壹玖叁肆产品类型：产品有基础型、差压型、稳压补偿一体型三周测量型式，基本型测量单一工况流量信号，差压补偿型直接质量流量，温压补偿一体型可同时测量温度、压力、流量信号，经补偿后输出标况体积流量或质量流量。

涡街流量计技术参数：
◆公称通径：DN15～DN1500
◆适用范围：
涡街流量计气体：空气、二氧化碳、氧气、氮气、煤气、天然气、沼气和其它各种化学气体等；
涡街流量计液体：水、高温水、油、食品液、化学液等；
涡街流量计蒸汽：饱和蒸汽、过热蒸汽。

◆可测介质温度：防爆介质：-40℃～100℃；低温介质：-40℃～100℃；
中温介质：-40℃～280℃；高温介质：-40℃～350℃
◆公称压力：低压：≤1.6Mpa、≤2.5Mpa；中压：≤4Mpa、≤6.3Mpa；
高压：≤10Mpa、≤16Mpa、≤25Mpa、≤42Mpa；
◆精度等级：测量液体1级（0.5级可协议订货）；测量气体：1.5级（1级可协议订货）；测量蒸汽：1.5级（1级可协议订货）；
◆流速范围：液体：0.3～8m/s；气体：3～65m/s；蒸汽：3～70m/s；
◆测量范围：请参考流量测量范围表；
◆输出信号：电压脉冲：低电平≤1V，高电平≥6V；标准电流：4～20mA
◆供电电源：电源脉冲输出：+12VDC/+24VDC；4～20mA标准电流输出：+24VDC；现场液晶显示：3.6V1号1节锂电池供电，使用寿命大于2年；
◆环境温度：-30℃～+55℃；
◆相对湿度：5%～90%；
◆表体材料：304、1Cr18Ni9Ti，其它材质可协议订货；
◆防护等级：IP65、IP67;
◆防爆等级：ExiaIICT4;。
