智能照明管理软件用户手册

智能照明系统用户培训手册南京市优科漫科技有限公司2013年11月目录一、系统简介 (4)1.1照明系统拓扑结构 (4)1.2产品介绍 (5)1.2.1系统单元 (5)二、综合布线 (10)综合布线 (10)三、设备安装 (11)四、硬件调试 (12)4.1配置说明 (12)4.2场景面板配置 (18)五、软件安装 (20)5.1运行环境要求 (20)5.2支持软件的安装 (21)5.2.1MACAM3数据库服务器的安装 (21)5.2.2MACAM3服务端的支持软件安装 (21)5.2.3MACAM3客户端的支持软件安装 (21)5.3MACAM3监控软件的安装 (21)5.4配置软件数据库 (24)六、后台服务管理 (26)6.1.服务管理软件主界面 (26)6.2服务进程管理界面 (27)6.3服务日志管理界面 (28)七、软件操作 (29)八、故障处理 (31)引言：欢迎选用南京市优科漫科技有限公司智能照明产品。

本手册是针对我公司智能化监控产品的一本关于安装、调试、维护之用的资料汇集册，主要应用在智能照明控制系统领域中。

本手册是针对系统集成商、工程单位等即将使用而又对我公司AISAC系列智能控制系统没有详细了解的工程技术人员、使用和维护人员，以及所有关心该系统的朋友，介绍了应用于智能照明的设备布线、安装、调试应用等知识。

一、系统简介1.1 照明系统拓扑结构本项目照明系统由管理计算机、智能网关、控制面板、CAN总线网桥模块、协议转换模块、电源模块、人体感应设备、管理软件、继电器控制模块等设备组成。

其中管理计算机、控制面板、，智能网关、区域通信模块、协议转换模块、负责转发命令，继电器控制模块负责执行命令，电源模块负责供电。

1.2 产品介绍1.2.1系统单元1）电源模块产品型号：PWR-0101 1A 产品名称：电源模块产品型号：PWR-0102 2A功能说明：为智能照明系统提供优质的24VDC电源工作电压：220VAC±10%工作频率：47Hz - 63Hz输出电压：24VDC输出电流：1000mA/2000mA工作环境：温度0℃－45℃ ; 相对湿度20%－90%安装使用：标准DIN导轨安装（35mm）外形尺寸：长108(mm)×宽88(mm)×高66(mm) /（6个模数）产品重量：KG诊断LED：运行/故障保护功能：具备过压、低压、浪涌保护；不具备断路保护接线图供电端子：L火线/N零线/G地线最大导线截面积4mm²总线端子：24V+电源输出正/GND电源输出负最大导线截面积1mm²产品特性：●◇适合CAN-BUS总线的系统电源●◇自动对电压和频率进行补偿，确保输出性能稳定●◇忽视总线短路及反极性连接的造成的影响●◇总线电压和输出良好的电气隔离●◇系统数据传输所需要的低直流阻抗和高交流阻抗●◇每个电源模块最多支持30个单元供电●◇具备电快速瞬变脉冲抑制与浪涌保护功能●◇支持系统中的电源沉余切换●●●●●●2）智能网关模块产品名称：智能网关模块产品型号：YCM-ZM-NCU145功能说明：为智能照明系统提供IP、CAN、RS485/232三方转换工作电压：24VDC工作频率：47Hz - 63Hz工作电流：20 mA工作环境：温度0℃－45℃ ; 相对湿度20%－90%安装使用：标准DIN导轨安装（35mm）外形尺寸：长108(mm)×宽88(mm)×高66(mm) （6个模数）产品重量： KG用户控制：数据检测开关、总线定义开关诊断LED：运行/停止保护功能：具备过压、低压、浪涌保护；不具备断路保护接线图总线端子：24V+（电源输出正）/GND（电源输出负）CAN-H（总线高输入）/CAN-L（总线低输入）最大导线截面积1mm²转换端子：TX （RS232发送端）/RX （RS232接收端）/G（信号地）/485+（ RS485A端）/485－（RS485B端）/NET（RJ型网络接口）产品特性：●◇提供PC与CAN网络的接口●◇提供IP、CAN、RS485/232三方协议透明转换●◇提供与第三方设备标准的RS485/232的接口●◇提供物联网平台接入功能●◇提供场景定时功能●●●●●●3）CAN总线网桥模块产品名称：区域通信模块产品型号：YCM-0214功能说明：为智能照明系统提供“区域”之间通信转换功能工作电压：24VDC工作频率：47Hz - 63Hz工作电流：20 mA工作环境：温度0℃－45℃ ; 相对湿度20%－90%安装使用：标准DIN导轨安装（35mm）外形尺寸：长108(mm)×宽88(mm)×高66(mm) （6个模数）产品重量： KG用户控制：数据检测开关、总线定义开关诊断LED：运行/停止保护功能：具备过压、低压、浪涌保护；不具备断路保护接线图总线端子：24V+（电源输出正）/GND（电源输出负）CAN-H（总线高输入）/CAN-L（总线低输入）最大导线截面积1mm²转换端子：TX （RS232发送端）/RX （RS232接收端）/G（信号地）/485+（ RS485A端）/485－（RS485B端）/NET（RJ型网络接口）产品特性：●◇提供以太网与CAN网络的接口●◇提供IP、CAN、RS485/232三方协议透明转换●◇提供与第三方设备标准的RS485/232的接口●◇支持CAN总线通过网络延伸功能●◇其中IP支持TCP/UDP●◇做编程接口的CAN网络单元●◇●●●●4）场景/定时模块产品名称：场景/定时模块产品型号：YCM-0801功能说明：为智能照明系统提供场景与时钟储存功能工作电压：24VDC工作频率：47Hz - 63Hz工作电流：20 mA工作环境：温度0℃－45℃ ; 相对湿度20%－90%安装使用：标准DIN导轨安装（35mm）外形尺寸：长108(mm)×宽88(mm)×高66(mm) （6个模数）产品重量： KG用户控制：数据检测开关、总线定义开关设备储存：48个场景、48个周期、16个定时诊断LED：运行/停止保护功能：具备过压、低压、浪涌保护；不具备断路保护接线图总线端子：24V+（电源输出正）/GND（电源输出负）CAN-H（总线高输入）/CAN-L（总线低输入）最大导线截面积1mm²产品特性：●◇可存储48个场景数据，每个场景最多可执行255条规则。

智能灯光控制系统操作说明
一、简介
智能灯光控制系统（Intelligent Lighting Control System，ILCS）是一种具有自动化控制功能的照明系统，可实现智能控制灯光的亮度、颜
色和形状，从而提高使用效率，减少能耗，并且可以通过多种操作方式来
进行控制。

二、组成
智能灯光控制系统由控制器、传感器、执行装置、通讯设备等部件组成。

其中，控制器是核心部件，用于根据输入信号和环境条件进行智能控制；传感器负责监测照明环境中的变量，并将环境变量信息传递给控制器；执行装置提供手动操作和自动控制的功能；通讯设备负责控制器之间的信
息传输及参数设置。

三、功能
智能灯光控制系统可以实现的功能有多种，包括定时调光、情景模式
调光、光控调光、声控调光、远程控制调光等。

定时调光可以设置开启和
关闭时间，情景模式调光可以根据不同场景设定不同亮度，光控调光可以
根据周围环境光线的变化自动调节亮度，声控调光可以根据声音指令改变
灯光亮度，远程控制调光可以通过手机、网络或其它终端远程控制灯光亮度。

四、操作步骤
1、确定安装位置：将智能灯光控制系统控制器安装在安全干燥、安
装牢固、无干扰的地方；
2、连接线路：将控制器与传感器、执行装。

Interact Pro智能无线照明控制系统IoT无线照明，快速便捷升级绿色健康办公20183目录100812 1604 06你的客户就是你的生意，二者皆需要转型照明在不需要的时候可以自动调暗或关闭，员工可以个性化设置照明环境，企业主对能耗状况、灯具运行一目了然。

InterAct Pro智能无线互联照明系统架构许多大公司已经开始利用智能互联照明技术，但为什么只有大公司可以分享智能互联照明带来的红利？有了Interact Pro 系统，中小企业现在也可以创建更好的工作环境来鼓舞员工，提升生产率。

作为照明方面的专家，有了Interact Pro ，服务商除了提供高质量的照明灯具外，更可以成为智能互联照明专家值得信赖的合作伙伴。

Interact Pro 助力客户实现智能互联照明的各种可能，可以简化工作，处理更多的项目，更快完成项目，有助于建立良好的合作关系。

安装公司管理软件业主管理软件最多可达200传感器业主端安装公司端Interact Pro 功能和特点无线安装，无所顾虑Interact Pro 设计为一个云端智能互联照明系统，系统只需通过移动终端的应用程序即可实现简单的安装步骤，十分简便。

Interact Pro 实现三大功能：照明控制自动化，员工个性化设置，以及远程诊断功能1.2. 3. 4. 5. 开箱安装 Interact Pro 网关和Interact Ready 照明设备下载 Interact Pro 应用程序用Interact Pro应用程序设置系统配置通过Interact Pro管理软件进行监控和管理无所顾虑的无线安装降低前期成本快速，直观，容易学习通过在线门户网站进行简易轻松的维护简单的调试步骤无线安装优势简单安装步骤Interact Pro appInteract Pro 如何帮助你？Interact Pro 对你的客户来说意味着什么？Interact Pro 主要价值• 快速安装，无需布线• 应用程序极易上手，系统安装简便• 一个具有专业眼光的可信赖的顾问Pro照明更优 员工更舒适数据分析，价值可视化首先，有了Interact Pro, 员工可以自己设置照明，员工可以轻松根据手头的工作调整照明。

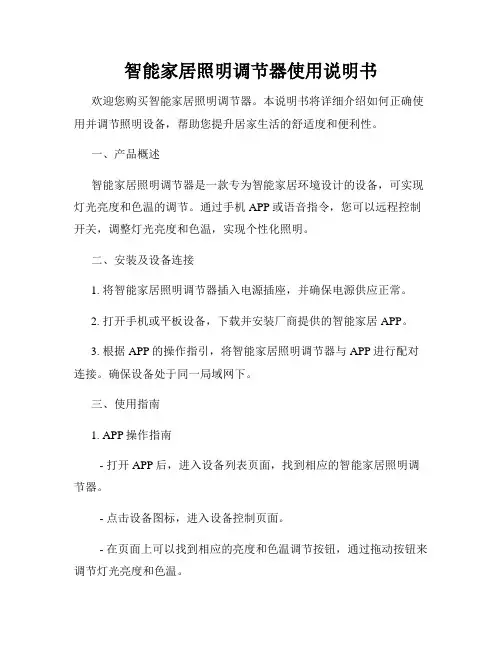

智能家居照明调节器使用说明书欢迎您购买智能家居照明调节器。

本说明书将详细介绍如何正确使用并调节照明设备，帮助您提升居家生活的舒适度和便利性。

一、产品概述智能家居照明调节器是一款专为智能家居环境设计的设备，可实现灯光亮度和色温的调节。

通过手机APP或语音指令，您可以远程控制开关，调整灯光亮度和色温，实现个性化照明。

二、安装及设备连接1. 将智能家居照明调节器插入电源插座，并确保电源供应正常。

2. 打开手机或平板设备，下载并安装厂商提供的智能家居APP。

3. 根据APP的操作指引，将智能家居照明调节器与APP进行配对连接。

确保设备处于同一局域网下。

三、使用指南1. APP操作指南- 打开APP后，进入设备列表页面，找到相应的智能家居照明调节器。

- 点击设备图标，进入设备控制页面。

- 在页面上可以找到相应的亮度和色温调节按钮，通过拖动按钮来调节灯光亮度和色温。

- 您还可以设置定时开关、场景模式等其他功能。

2. 语音指令操作- 首先，确保智能家居照明调节器已成功与智能音箱或其他语音助手连接。

- 喊出设备唤醒词，等待设备回应。

- 发出相应的指令，如“打开灯光”、“调暗灯光”、“调节色温”等。

- 设备将根据语音指令快速响应并执行相应的操作。

四、注意事项1. 请确保设备接插正确，避免插头松动或使用不当造成触电风险。

2. 请勿在高温、潮湿或多尘的环境下使用设备，以免影响正常使用寿命。

3. 如需进行更换灯泡或维护清洁，请先切断电源并等待设备完全冷却。

4. 如遇设备故障或无法正常操作，请联系厂商客户服务人员进行咨询或维修。

五、常见问题解答以下是一些常见问题的解答，供您参考：1. 问：无法连接智能家居照明调节器怎么办？答：请确保设备接入电源，并已成功与手机APP或其他智能设备连接。

若仍无法连接，请联系售后服务人员进行咨询或处理。

2. 问：灯光不亮或闪烁是什么原因？答：可能是灯泡接触不良或灯泡寿命到期，请检查并更换灯泡。

艾贝斯智能照明控制柜使用说明书艾贝斯能效科技成都艾贝斯科技发展有限公司目录一、概述 (3)二、使用说明 (3)1、产品介绍 (3)2、内部图示 (5)3、维护与保养 (6)三、版本说明 (6)四、售后与维护 (6)使用本说明书欢迎您使用艾贝斯灯联网产品。

本说明书介绍了该产品的多种功能、使用方法和注意事项。

使用设备前请先仔细阅读本说明书。

法律声明：版权所有©成都艾贝斯科技发展有限公司，保留一切权利。

未经成都艾贝斯科技发展有限公司书面同意，任何单位和个人不得擅自摘抄、复制本手册内容的部分或全部，并不得以任何形式传播。

本手册描述的产品中，可能包含成都艾贝斯科技发展有限公司及其可能存在的许可人享有版权的软件。

除非获得相关权利人的许可，否则任何人不能以任何形式对上述内容进行复制、分发、修改、摘录、反编译、反汇编、解密、反向工程、出租、转让、分许可等侵犯软件版权的行为。

商标声明：为成都艾贝斯科技发展有限公司的商标或注册商标。

在本说明书及本说明书描述的产品中，出现的其他商标、产品名称、服务名称以及公司名称，由其各自的所有人拥有。

注意：1、本说明书描述的产品及其附件的某些特性和功能，取决于你的设备型号版本，因此本说明书中的描述可能与您购买的产品或其附件可能存在差异。

2、成都艾贝斯科技发展有限公司保留随时修改本说明书中任何信息的权利，无须提前通知且不承担任何责任。

3、本产品最终解释权归公司所有。

一、概述欢迎使用艾贝斯艾贝斯智能照明控制柜。

我们为您提供更加专业的服务和更好的应用体验。

艾贝斯智能照明控制柜是我司结合十余年的行业经验，依据据我司产品功能定制化配电柜。

本配电柜是用于实能电能分配和控制，主要用于控制、管理和负载保护的综合控制柜，具有过载、短路、漏电保护，能妥善保护控制柜及回路的安全。

在进行控制柜的安装、运转、保养、检修之前，请务必熟读此说明书和其他相关资料，并正确使用。

如果在使用过程中出现不正常情况，敬请及时和相关技术人员联系。

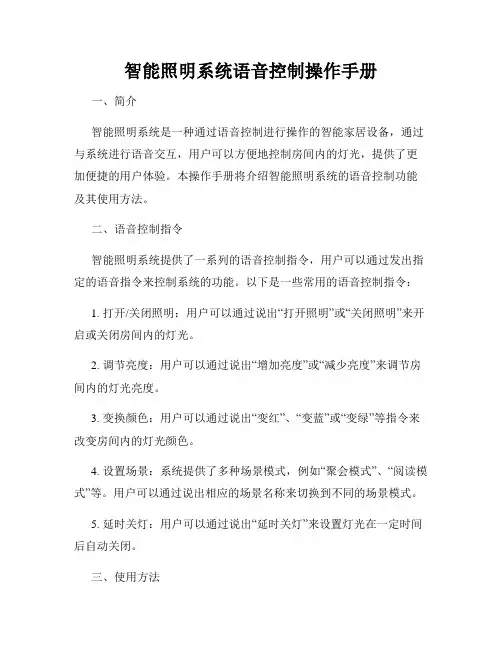

智能照明系统语音控制操作手册一、简介智能照明系统是一种通过语音控制进行操作的智能家居设备，通过与系统进行语音交互，用户可以方便地控制房间内的灯光，提供了更加便捷的用户体验。

本操作手册将介绍智能照明系统的语音控制功能及其使用方法。

二、语音控制指令智能照明系统提供了一系列的语音控制指令，用户可以通过发出指定的语音指令来控制系统的功能。

以下是一些常用的语音控制指令：1. 打开/关闭照明：用户可以通过说出“打开照明”或“关闭照明”来开启或关闭房间内的灯光。

2. 调节亮度：用户可以通过说出“增加亮度”或“减少亮度”来调节房间内的灯光亮度。

3. 变换颜色：用户可以通过说出“变红”、“变蓝”或“变绿”等指令来改变房间内的灯光颜色。

4. 设置场景：系统提供了多种场景模式，例如“聚会模式”、“阅读模式”等。

用户可以通过说出相应的场景名称来切换到不同的场景模式。

5. 延时关灯：用户可以通过说出“延时关灯”来设置灯光在一定时间后自动关闭。

三、使用方法使用智能照明系统的语音控制功能十分简单，只需要按照以下步骤进行操作：1. 连接设备：首先，确保智能照明系统已经与语音控制设备（如智能手机、智能音箱等）成功连接。

可以在设备的设置中进行连接配置，确保两者在同一网络环境下。

2. 唤醒系统：通过设备上的语音唤醒按钮（如智能音箱的“小爱同学”）或指定的唤醒词（如“Hey Siri”等）唤醒系统。

系统进入语音控制模式后，会发出提示音或显示提示信息。

3. 发出指令：在系统进入语音控制模式后，用户可以直接说出指定的语音控制指令。

确保语音清晰、明确，系统能够准确识别。

4. 实时反馈：系统在接收到用户的语音指令后，会实时反馈执行结果。

例如，当用户说出“打开照明”时，系统会开启房间内的灯光，并通过语音或灯光变化来进行反馈。

5. 结束操作：当用户完成语音控制操作后，系统会进入待命状态，等待下一次语音指令。

用户也可以说出“退出”或“关闭”等指令来主动结束语音控制模式。

智能照明系统设计与应用技术手册一、引言智能照明系统是利用先进的技术手段实现照明个性化、智能化、节能化的一种照明方式。

本手册将介绍智能照明系统的设计与应用技术，以帮助读者更好地了解和应用智能照明系统。

二、智能照明系统设计原理智能照明系统的设计基于以下原理：感知、控制和优化。

1. 感知智能照明系统通过传感器感知周围的环境条件，如光线、人体活动等。

通过感知数据的输入，可以实时了解周围环境的变化，为后续的控制提供依据。

2. 控制智能照明系统根据感知到的环境条件，通过控制设备调整照明亮度、颜色等参数。

可以采用集中控制或分布式控制的方式，灵活地控制整个照明系统的运行状态。

3. 优化智能照明系统通过算法优化照明效果，提高照明质量和节能效果。

可以根据使用者的需求、时间和环境条件等因素进行智能调节，实现个性化和节能化的照明。

三、智能照明系统设计步骤1. 确定需求在设计智能照明系统之前，首先要明确需求，包括照明的场所、用途、时间等。

例如，室内照明、室外照明、商业空间照明等。

2. 确定感知装置根据需求确定相应的感知装置，例如光敏传感器、人体红外传感器等。

感知装置的选择需要考虑灵敏度、准确性和适用环境等因素。

3. 确定控制装置根据感知数据和需求，选择相应的控制装置，例如单片机、PLC等。

控制装置用于接收感知数据，并根据预设算法进行控制操作。

4. 设计算法设计智能照明系统的算法是关键，可采用模糊控制、神经网络、遗传算法等进行优化调节。

算法的设计应根据实际需求进行灵活调整，以实现最佳的照明效果和节能效果。

5. 实施与测试根据设计方案进行系统实施，并进行相应的测试。

测试过程中需要测试系统的感知准确性、控制精度和优化效果，确保系统稳定可靠。

四、智能照明系统的应用领域智能照明系统在各个领域都有广泛的应用，以下是几个常见的应用领域：1. 家庭照明智能照明系统可以实现个性化的家庭照明需求，根据不同的场景和时间进行照明调节。

例如，在客厅观影时可以降低亮度，创造更好的观影体验。

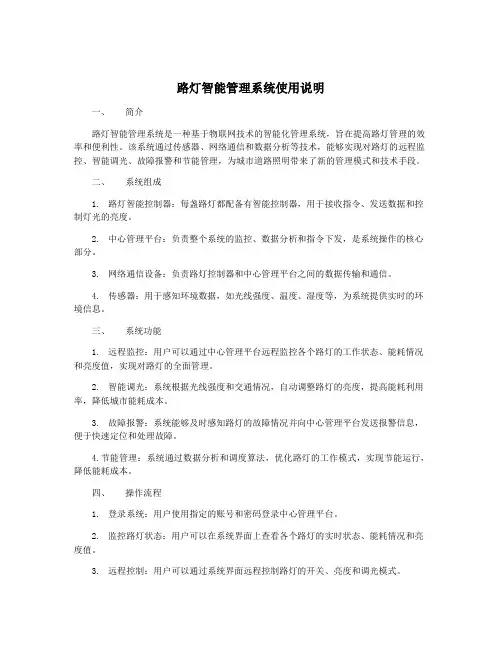

路灯智能管理系统使用说明一、简介路灯智能管理系统是一种基于物联网技术的智能化管理系统，旨在提高路灯管理的效率和便利性。

该系统通过传感器、网络通信和数据分析等技术，能够实现对路灯的远程监控、智能调光、故障报警和节能管理，为城市道路照明带来了新的管理模式和技术手段。

二、系统组成1. 路灯智能控制器：每盏路灯都配备有智能控制器，用于接收指令、发送数据和控制灯光的亮度。

2. 中心管理平台：负责整个系统的监控、数据分析和指令下发，是系统操作的核心部分。

3. 网络通信设备：负责路灯控制器和中心管理平台之间的数据传输和通信。

4. 传感器：用于感知环境数据，如光线强度、温度、湿度等，为系统提供实时的环境信息。

三、系统功能1. 远程监控：用户可以通过中心管理平台远程监控各个路灯的工作状态、能耗情况和亮度值，实现对路灯的全面管理。

2. 智能调光：系统根据光线强度和交通情况，自动调整路灯的亮度，提高能耗利用率，降低城市能耗成本。

3. 故障报警：系统能够及时感知路灯的故障情况并向中心管理平台发送报警信息，便于快速定位和处理故障。

4.节能管理：系统通过数据分析和调度算法，优化路灯的工作模式，实现节能运行，降低能耗成本。

四、操作流程1. 登录系统：用户使用指定的账号和密码登录中心管理平台。

2. 监控路灯状态：用户可以在系统界面上查看各个路灯的实时状态、能耗情况和亮度值。

3. 远程控制：用户可以通过系统界面远程控制路灯的开关、亮度和调光模式。

4. 故障处理：系统会及时向用户发送故障报警信息，用户可以远程定位故障并下发维修指令。

五、注意事项1. 系统维护：定期对系统设备进行检查和维护，确保设备的正常运行。

2. 数据安全：严格控制系统的权限和数据访问，保障系统数据的安全性和隐私性。

3. 系统升级：及时对系统进行升级和优化，保持系统的稳定性和功能完善性。

六、系统优势1. 高效节能：系统实现了根据实际需求调整路灯亮度，提高了能耗利用率，降低了能源浪费。

LT-0610P智能调光控制器用户手册北京星光莱特电子有限公司BEIJING STARLIGHT ELECTRONICS CO.,LTD北京市大兴区西红门镇金盛大街2号院18号楼3层100076 交货-拆包安全知识操作电缆注意事项主要功能产品特性产品安装和要求控制器的安装环境要求控制器的安装尺寸要求控制器的固定和安装电源线的连接主供电网络形式供电电缆接线要求接线端口星形系统单相变换输出连接控制信号的连接方式及走线要求协议简介：DMX512/1990协议简介：LT-NET控制电缆连接标准工作状态及方式的选择各类检测、保护及恢复方法交货-拆包当您收到LIGHTSPACE®的产品时，请确认包装尚未拆卸，并仔细检查设备是否完好；所有设备是经严格检验，并确认完好才允许出厂的；如果发现设备有任何损坏，请及时联系相关人员，并记录在案。

核对您收到的产品和系列产品规格与清单上的是否一致；检查您收到的设备的型号、数量与交付单上的是否一致；一旦发现出错，立即与发货方联系，说明情况直到收到满意答复。

确认无误后，把产品放回包装，置于符合存储条件的位置，等待最后的安装。

安全知识LT-0610P是专业型的全数字调光器，符合欧洲安全标准：EN60439，EN60950，它属于Ⅰ类设备，按EN 60439设计生产，按当地规格强制安全接地。

为防止任何触电事故，请不要打开外壳和防护措施，正常操作无需了解设备内部情况。

如设备有损坏必须由专业人员检查和维修，在检查和维修之前请确认电源已切断。

警告！！！内有致命电压！注意您的安全！安装调试和维修服务应由专业人员操作！任何人员使用前，务必仔细阅读此手册，并按照要求使用。

操作电缆注意事项供电电缆和连接器是设备安全的重要组成部分。

⚫电缆供电端必须有主断路器、保险器等，用于切断电源，并且不能触碰到电缆；⚫安装和检查时，要确保电缆和连接器无任何损坏；⚫电缆和信号线不能置于一处。

主要功能⚫6个调光通道输出，每个通道10A⚫每个通道有一个10A小型断路器和一个旁路直通开关⚫应用于分布式智能灯光控制系统⚫双接口输入，可接收LT-NET信号和DMX-512信号⚫系统输出一组12V直流电压，供给控制系统使用⚫三相电源LED指示及一个通讯指示LED⚫可预置场景128个⚫可分区域128个⚫渐变时间：1～100秒⚫采用大功率可控硅及快速电磁开关，降低因短路事故烧毁可控硅的概率⚫每个通道有一个专业滤波器上升斜率为120uS，减少灯丝噪音⚫自动限压功能使输出电压限制在230V以内，延长灯泡的使用寿命⚫可以控制白炽灯泡、卤钨灯泡、经变压器的低电压灯泡产品特性电子控制：全数字、微处理器控制额定功率：调光器连续工作额定负荷：6 x 2 kWLT-0610P 最大整机负荷为12 kW工作温度范围：0℃到40℃，25℃时相对湿度不大于90%，大气压力小于106kP供电系统：3NPE 400V 50Hz (TN-S 系统, 中性线直接连接到地，相和中性线间230V) 不允许减少N线线径可以单相工作（单相保护）供电电压范围：198 V 到264 V (230 V±14 %)额定供电电流：星型3-相3N~ with PE 供给: 230V 时每相20 A单相供给:在230 V 时60 A调光器保护：MCB 微型断路器(最大分断能力6kA)输入控制：双接口输入，DMX 和LT-NET信号可同时工作，遵从大者优先原则DMX控制信号：正确的DMX 信息——通讯LED指示灯连续闪动LT-NET控制信号：正确的LT-NET信息——通讯LED指示灯红绿交替变化控制端输出电压：12V /0.2A地址：调光器的首地址可通过手持编程器设定（设定时应将机内拨码开关拨下）前面板指示：每个通道电源连接是否正常（MCB是否跳开）DMX512 或LT-NET 控制信号是否正常（通讯LED指示灯显示）电源故障信息（电源LED指示灯显示）调光器测试功能：当按下紧急直通按钮时，可使用机内的微调电位器0～100％调整6路通道的输出亮度旁路直通开关：当功能模块出现故障，可按下对应回路的旁路直通开关响应时间：DMX≤30ms调光器精度：1024 级功率半导体器件：反并联可控硅每路调光器最小负荷：≥60W输出电压的DC成份：在额定负载范围内低于1V负载类型：白炽灯泡、卤钨灯泡、经变压器的低电压灯泡供电电缆颜色：相线L1，L2，L3棕色或黑色中性线N蓝色地线PE黄绿色电磁兼容标准：EN55103-1：1996EN55103-2：1996安全标准：EN60439，EN60950保护：⑴由MCB (6k A 分断能力)提供每路保护，在规定条件下系统安全运行；⑵电源端子进线线径：刚性最大25 mm2、柔性最大16 mm2；⑶负载端子出线线径：刚性最大6mm2、柔性最大4 mm2；⑷从机框的顶部敲落孔或后面板中的进线方孔进电缆；⑸控制信号的接线端在底部敲落孔进线。

智能灯具的操作规程智能灯具是指通过科技手段实现远程操控、智能调光和定时控制等功能的照明设备。

为了正确操作和充分利用智能灯具的功能，以下是智能灯具的操作规程。

一、安装与配置1. 安装：将智能灯具按照说明书上的指示正确安装，确保灯具和电源连接牢固。

2. 配置：根据灯具使用的控制方式，选择合适的设备进行配置。

例如，通过APP控制的灯具需要下载并安装相关的手机应用程序，并按照应用指导完成配置。

二、开启与关闭1. 开启：按下灯具开关或者使用手机应用程序中的开关按钮，即可打开智能灯具。

此时，智能灯具会进入默认亮度或色温状态。

2. 关闭：再次按下灯具开关或者使用手机应用程序中的关灯按钮，智能灯具将关闭。

三、亮度与色温调节1. 亮度调节：通过灯具自带的亮度调节按钮或者手机应用程序中的滑动条，可以调节灯具的亮度。

滑动条往右滑动增加亮度，往左滑动减小亮度。

2. 色温调节：对于支持调节色温的智能灯具，可以通过专门的按钮或者手机应用程序中的色温调节功能来改变灯具的颜色。

一般情况下，往冷色调调整会使光线变得更亮，而往暖色调调整则会增添一种温暖的氛围。

四、模式切换1. 单色调模式：智能灯具可以提供多种单色调模式，如白光模式、红光模式等。

通过按下灯具上的模式按钮或者手机应用程序中的模式切换功能，可以选择不同的模式。

2. 多彩模式：对于支持多彩光的智能灯具，可以切换到多彩模式，通过手机应用程序选择不同的颜色或者设置自动变换的彩灯模式。

五、定时控制1. 定时开关：通过手机应用程序中的定时功能，可以设置智能灯具的开启和关闭时间。

例如，可以在睡觉前设置灯具在一小时后自动关闭，或者在早晨7点自动开启。

2. 定时模式切换：除了定时开关外，还可以根据需要设置定时模式切换。

例如，在晚上的模式为柔和的暖光，而早上的模式为清晨的白光。

六、远程操控1. 远程开关：通过手机应用程序的远程操控功能，可以在离家时远程关闭智能灯具，以节省能源。

2. 远程调节：无论身在何地，只要连接到相应的网络，就可以通过手机应用程序远程调整智能灯具的亮度、色温等参数。

安装设备安全使用注意事项灯带串接长度不建议超过10米。

电源与灯带间的电源线长度不能超过2米，否则线损增大，总功率增加。

当灯带成卷堆在一起或没有拆离包装时，请勿通电点亮，以免发热或短路烧坏灯带。

安装时，灯带表面不得覆盖任何物体，以免不散热损坏灯带或造成事故。

安装时，灯带的最大弯曲半径不得小于50mm，以免损坏灯带。

按照灯带串接后的总功率配置合适的电源，切记电源功率需大于负载功率，否则会导致电源烧坏。

该灯带需DC24V供电，勿采用输出为AC220V或者其它高电压电源，会导致光条不亮或烧坏。

每个标有可裁剪记号处均可裁剪，裁剪后务必做好防水处理，裁剪口防水处理的方式：裁剪口必须塞上硅胶尾塞，同时用专用胶水密封，打胶后24小时才能完全固化。

切不可使用碱性或酸性硅胶以防损坏灯体造成灯珠不良。

LED表面胶体极其敏感，不宜在表面涂抹任何化学溶剂，否则会导致灯不亮现象。

若灯体有损坏务必使用新的代替。

在安装或拆卸的时候不可接通电源。

产品需要专业人士指导安装，严禁非专业人员作业。

············警告计算需要安装的灯带长度，沿灯带裁剪线位置，把灯带裁剪为所需长度。

1警告：安装前必须切断电源，防止触电！接线操作应由专业的电工师傅进行操作，请勿自行操作。

用户指南 x1装箱清单安装卡扣 X1（仅包含在套管款装箱清单中）调光灯带套管款 X1调光灯带裸板款 X1产品简介灯带卷盘灯带灯珠灯带卷盘灯带灯珠背胶2将灯带供电导线连接到恒压驱动器输出端中，并做适当绝缘处理。

驱动器需自备，推荐搭配萤石WD3调光驱动使用。

接线方式：红接正极，白接冷光，黄接暖光5安装完毕后，接通电源即可使用。

4将安装卡扣置于灯带上（第一个安装卡扣在等待靠近与电源线接头处），安装卡扣应均匀间隔，安装到木材表面可用螺钉，对于其它表面，需检查安装的牢固。

智能照明工程手册智能照明工程手册1、引言1.1 目的1.2 范围1.3 参考资料2、智能照明工程概述2.1 定义2.2 智能照明系统的原理2.3 智能照明系统的优势2.4 智能照明工程的分类2.5 智能照明工程的应用领域3、智能照明系统设计3.1 照明需求分析3.2 灯具选型与布局3.3 控制系统设计3.4 传感器及周边设备的选配 3.5 网络架构设计3.6 安全性考虑3.7 节能性考虑4、系统集成与实施4.1 智能照明系统的组成部分 4.2 系统集成流程4.3 实施方案选择与评估4.4 项目管理与进度控制4.5 系统测试与调试5、智能照明系统运维与维护5.1 日常运维指南5.2 故障排除与维修5.3 升级与扩展6、智能照明系统的安全性考虑 6.1 安全漏洞分析与防范6.2 数据保护与隐私保护7、相关法律法规及注释7.1 法律名词及解释7.2 相关法律法规摘要8、扩展阅读附件：1、系统设计图纸2、设备清单与规格表3、用户手册4、技术规范书籍本文所涉及的法律名词及注释：1、智能照明系统：指通过网络连接和智能控制技术实现对照明设备的远程控制和管理的系统。

2、照明需求分析：对于不同场景和用途的照明需求进行调研和分析，以确定合适的灯具类型、数量和布局。

3、系统集成流程：指智能照明系统的设计、采购、装配、测试、调试、安装与交付的过程。

4、日常运维指南：包括对照明系统的日常巡检、保养、故障处理和设备维护等指南。

5、安全漏洞分析与防范：对智能照明系统可能存在的安全漏洞进行分析，并制定相应的防范策略和措施。

上海格驰智能照明说明书一、产品介绍上海格驰智能照明是一款高品质、智能化的照明产品。

它采用先进的技术和设计理念，为用户提供高效、舒适的照明体验。

二、产品特点1.智能调光：上海格驰智能照明可以根据环境光线的变化智能调整亮度，确保照明效果恰到好处。

2.多种场景模式：产品内置多种场景模式，用户可以根据不同需求选择合适的模式，如阅读模式、休闲模式等。

3.远程控制：用户可以通过手机APP远程控制照明设备，实现灯光的开关、亮度调节等操作，方便快捷。

4.节能环保：采用LED光源，功耗低，寿命长，能有效降低能源消耗，减少对环境的影响。

5.人体感应：产品具备人体感应功能，当检测到有人经过时，自动开启照明，节省能源的同时也方便了用户的使用。

6.光线均匀：产品采用特殊的光学设计，确保光线均匀分布，避免出现眩光或阴影。

7.易安装：产品安装简单方便，支持多种安装方式，如吊灯、壁灯等，适用于不同的场景需求。

三、使用说明1.安装：根据产品的安装手册进行正确安装，确保灯具稳固可靠。

2.电源接入：将灯具与电源连接，确保电压和电流的稳定。

3.开关操作：通过APP远程控制或按下灯具上的开关按钮实现灯光的开关。

4.亮度调节：通过APP或灯具上的亮度调节按钮，根据个人需求调整灯光的亮度。

5.场景模式切换：通过APP选择合适的场景模式，实现灯光效果的切换。

6.人体感应设置：通过APP或灯具上的人体感应设置按钮，开启或关闭人体感应功能。

7.定时开关：通过APP设置定时开关，实现自动开启或关闭照明。

四、注意事项1.请勿将产品放置在潮湿、高温、易燃等环境中，以免影响产品的正常使用和寿命。

2.请勿撞击或重物压在产品上，以免损坏灯具和影响使用安全。

3.请定期检查产品的电源线和开关，确保其正常工作和安全可靠。

4.请勿私自拆卸或改装产品，以免造成不可逆的损坏和安全隐患。

5.请勿长时间直视灯光，以免对眼睛造成伤害。

五、售后服务上海格驰智能照明提供一年质保期，如产品在质保期内出现质量问题，可提供免费维修或更换。

C-Bus智能化照明管理系统设计手册目录一、C-Bus系统原理及组成1. C-Bus系统原理2. C-Bus系统组成二、强电线路设计原理三、弱电线路设计原理1. 网络特性2. C-Bus系统协议四、C-Bus系统总线的布线要求五、单元功能介绍1. 系统单元2. 输出单元3.输入单元六、C-Bus系统新产品介绍及技术参数七、与火灾自动报警等系统的集成八、设计举例九、C-Bus系统的优越性及其应用范围1. C-Bus 系统优越性2. C-Bus 系统的应用范围十、C-Bus系统的用户名单十一、工程案例一、C-Bus系统原理及组成1. C-Bus 系统原理C-Bus系统是一个二线制的智能控制系统，主要用于对照明系统的控制。

除此之外还可以与其他如空调、消防、保安等系统联动。

系统所有的单元器件（除电源外）均内置微处理器和存储单元，由一对信号线（UTP5）连接成网络。

每个单元均设置唯一的单元地址并用软件设定其功能，通过输出单元控制各回路负载。

输入单元通过群组地址和输出组件建立对应联系。

当有输入时，输入单元将其转变为C-Bus信号在C-Bus系统总线上广播，所有的输出单元接收并做出判断，控制相应回路输出。

C-Bus系统通过两根总线连接成网络。

总线上不仅为每个组件提供36伏直流电源，还加载了控制信号。

C-Bus通过系统编程使控制开关与输出回路建立逻辑对应关系，因此在设计时更加简单、灵活。

２. C-Bus 系统组成一个C-Bus系统是由系统单元、输出单元、输入单元三部分组成。

有关各部分单元的介绍详见单元功能介绍。

（1）首先根据建筑平面图，业主对照明系统的功能要求及C-Bus系统的特点确定最佳的照明系统的控制方案。

（2）根据控制方案及照明负荷的总容量划分合理的照明回路。

（3）由照明回路的数量和控制要求，选择输出元件的型号，数量并确定其位置。

（4）由输出元件的型号，数量确定配电箱内回路的数量及各回路断路器的参数。

（5）选定输入元件（按键开关，传感器）的位置，型号和数量。
