风电吊装专项施工方案
风电吊装专项施工方案
一、施工准备
1. 制定详细的施工计划，包括工期、施工队伍组织、施工方法等内容。
2. 购买或租赁所需的吊装设备，并进行检修、维护，确保设备运行良好。
3. 组织施工人员进行必要的培训，确保他们了解吊装操作规程和安全注意事项。
4. 与相关部门进行协调，获取必要的工程许可证和施工许可证。
二、场地准备
1. 根据施工计划确定吊装场地，确保场地平整、稳固，并做相关的标示。
2. 根据吊装设备的要求，进行场地的承重能力评估和强度检测。
3. 做好场地的防护措施，设置安全标志和警告标志，以防止无关人员进入施工区域。
三、施工过程
1. 根据风电设备的具体情况，确定合理的吊装方法和吊装点。
2. 进行吊装设备的安装和调试，确保其功能正常，可以正常工作。
3. 进行预吊装试验，检验设备的吊装性能和稳定性。
4. 根据吊装计划，逐一进行风电设备的吊装和安装，并按照要求进行检验和试运行。
四、安全措施
1. 制定安全操作规程，明确各岗位的职责和操作流程。
2. 设立专门的安全监控岗位，对施工现场进行实时监控，发现安全隐患及时报告。
3. 实施安全指导和培训，提高施工人员的安全意识和技能。
4. 严格执行安全操作规程，确保施工现场的安全。
五、其他措施
1. 进行施工现场的定期巡检，及时发现和解决问题。
2. 做好施工记录和施工台账的记录，为后续工作提供依据。
3. 根据施工实际情况，及时调整施工计划，保证施工工期和质量。
4. 完成风电设备的吊装和安装后，进行验收，并做好验收记录。
.风机及塔筒吊装工程吊装方案批准:审核:编制:中国集团有限公司风电项目施工项目部2015年06月01日目录第一章工程概况 (1)第二章编制依据 (4)第三章项目组织机构 (5)第四章施工计划 (10)第五章施工工艺技术 (15)第六章施工安全保证措施 (33)第七章劳动力计划 (56)第八章计算书 (57)●附表一本工程劳动力计划表 (59)●附表二施工网络进度计划 (60)●附图三主要机型配置表 (61)●附表四临时用地表 (62)●附图五风机安装施工总平面图 (63)●附表六主吊工况性能表 (64)第一章工程概况1. 工程简介风力发电项目位于甘肃省金昌市以北18km处的地区，在省道以西4km处，风电场区域的海拔高程在1450m～1510m之间。
本期工程两标段共装机66台1500kW风力发电机组，总装机容量99MW。
同期建设道路、输电线路、升压站等工程。
风电机组采用金风科技GW93/1500风电机组，轮毂高度为75m。
本工程在风电场内新建一座110kV升压站，作为风电场的升压、配电、控制中心和办公、生活场所。
金风GW93-1.5MW机组的主要尺寸及数据见下表2. 主要施工范围本工程工作内容包括（但不限于）：完成风电机组及各控制柜（变流器）和附件安装、塔架及附件安装、备品备件等设备的卸车、保管等工作，具体如下：(1)塔筒各个部位的安装；(2)机舱安装；(3)发电机安装(4)三片叶片和轮毂的地面组装和安装；(5)变频器、地面控制柜等塔筒基础平台设备安装；(6)塔筒外部人梯、内部爬梯；(7)塔筒接地；(8)风机安装完成后，机舱、塔架内的安装（包括塔筒内全部电缆、通讯线缆敷设和二次接线、电缆预留段连接、接地等），电气一、二次设备及材料施工安装至各控制及开关柜；(9)附件：螺栓、塔筒内饰件、电缆、风速仪、风向仪等的安装；(10)油漆（安装、卸货及其他原因造成的油漆损坏的补漆）及风机安装完成后在塔架底部喷漆编号；(11)安装前的风机、叶片、塔筒等设备的清洁和安装验收前的机舱、塔筒内清洁工作；(12)负责业主方移交的风机设备、塔筒、备品备件、专用工具的现场卸车、建档、保管、看护，设备临时堆放场的规划与建设。
施工方案1、工程概况及特点1.1工程名称：萧县官山风电场工程建设地点：安徽萧县本期工程风机安装24套，主机型号湘电XE105-2000风力发电机组。
塔筒高度80米。
主体工程工作内容包括：塔架安装、机舱安装、叶片安装、机组控制柜安装、机组内电气接线、控制电缆布线连接、配合风机厂商进行机组调试，风机、塔架、配件等卸车、检验、保管及风机安装手册中标明的其他安装内容，安装工具由安装单位提供。
负责风力机运输工装的装车。
1.2本工程安装的箱电2000KW机型，风机设备轮毂中心高度80米。

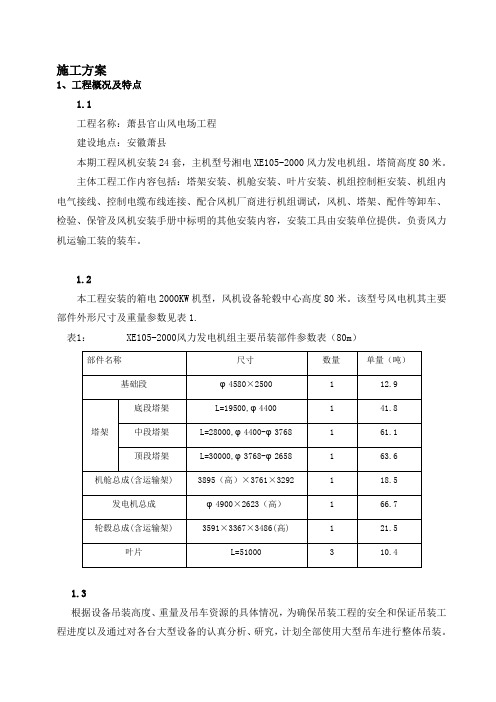

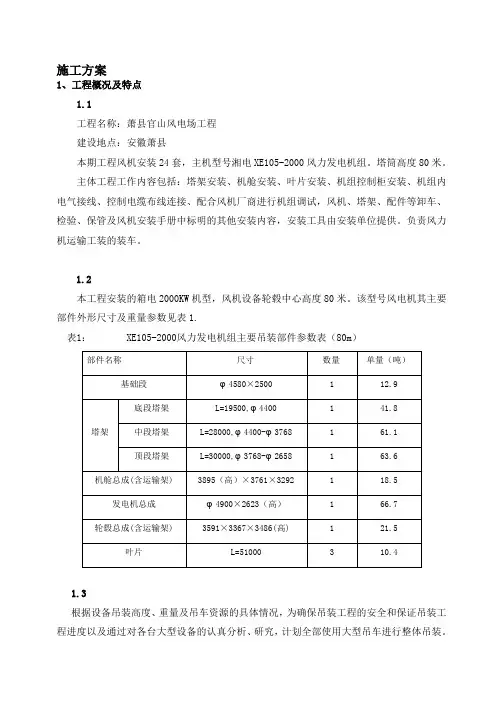

该型号风电机其主要部件外形尺寸及重量参数见表1.表1： XE105-2000风力发电机组主要吊装部件参数表（80m）1.3根据设备吊装高度、重量及吊车资源的具体情况，为确保吊装工程的安全和保证吊装工程进度以及通过对各台大型设备的认真分析、研究，计划全部使用大型吊车进行整体吊装。
主吊车及其工况选择：主吊车选用中联重科350吨履带吊（风机专用工况），用来提升风机的所有部件。
选择吊车的参数是安装风机最重部件、起升高度和吊车的臂长。
风机部件吊装最重，高度最高部件：发电机，吊装重量66.7t（含吊钩、吊索具重量）吊车的臂长：从风机基础的中心点到吊车回转中心点的距离，约为13米。
从基础平面到机舱的顶端的高度约82米。
依据这两个参数及吊装机械的性能参数，中联重科350吨履带吊组固定副臂风机专用工况，选用84米主臂和7米固定副臂。
上述工况，其吊车性能如下：1）主臂长度：84米；2）副臂长度：7米；3）作业半径：13.0米（机舱、风轮及塔筒部件吊装）4）起升高度：93.0米（杆头滑轮组以下高度）5）额定吊重：80.0吨；6）实际吊重MAX:69.7吨（发电机吊装、含吊钩、吊索具重量）；7）负荷率MAX:87.1%辅助吊车及其工况选择：辅助吊车选用70吨履带吊、120吨汽车吊(ATF110G-5)和50吨汽车吊。
辅助吊车可以单独用于风机部件的卸车、配合主吊车组装拆卸及转场、地面组装叶轮等作业。

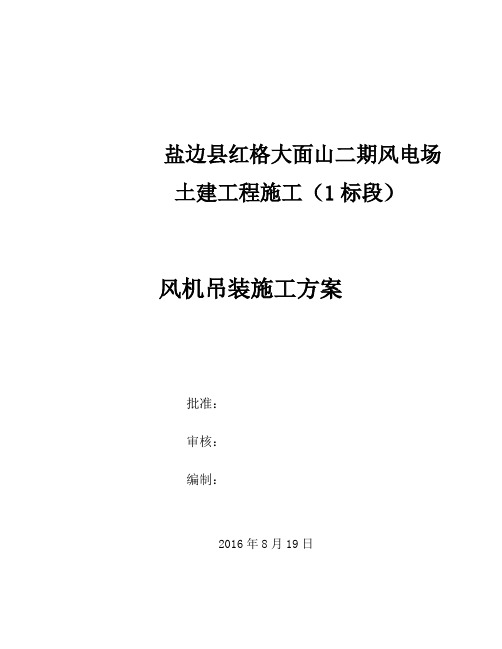

盐边县红格大面山二期风电场土建工程施工（1标段）风机吊装施工方案批准：审核：编制：2016年8月19日目录第1章工程概况 (3)1.1工程概况及特点 (3)1.2风机设备参数： (3)第2章编制依据 (4)第3章设备卸车 (4)3.1塔架卸车 (4)3.2 轮毂卸车 (5)3.3 叶片卸车 (5)3.4 机舱卸车 (7)3.5控制柜等配件卸车 (7)3.6 长期户外储存风机设备保管 (7)1、裸露金属面保护 (7)第4章作业准备和条件要求 (9)4.1 技术准备 (9)4.2劳动力计划 (9)4.3主要机械设备计划 (9)4.4力矩专用工具计划 (10)4.5主要机具一览表 (10)4.6、吊车的选择： (11)第5章风机设备吊装 (13)5.1、基础检查 (14)5.2、平台支架安装 (14)5.3、变频器、塔基柜、塔基变压器安装 (15)5.4、底段塔筒吊装 (15)5.5 中段塔筒吊装 (16)5.6 上段塔筒吊装 (17)5.7 机舱吊装 (18)5.8叶轮组装 (18)5.9 叶轮吊装 (19)6.电气安装 (21)7.箱式变压器的安装 (26)7.1、说明 (26)7.3安装前的准备 (27)7.4、开箱和起吊 (27)7.5组装 (27)7.6、安装 (27)7.7、安装注意事项 (27)7.8质量检查和验收 (27)第6章安全技术措施 (27)6.1安全防护技术措施 (27)6.2 施工机械安全技术措施 (28)6.3 吊装作业安全技术措施 (30)6.4高处作业安全技术措施 (30)6.5施工临时用电安全技术措施 (31)第7章文明施工 (31)7.1管理规定 (31)7.2现场规划 (32)7.3文明施工措施 (32)第8章环境保护及现场消防 (34)8.1环境保护措施 (34)8.2工地消防制度 (34)第9章主要危险分析及预防措施 (36)9.1 施工准备阶段 (36)9.2 施工阶段 (37)9.3 安全防护用品实施 (39)9.4施工电源及用电设备 (40)9.5消防管理 (42)第10章附表：起重机性能表 (43)第1章工程概况1.1工程概况及特点工程名称：盐边县红格大面山二期风电场土建工程施工（1标段）建设地点：四川省攀枝花市盐边县工程规模：100MW大面山二期风电场工程位于四川省攀枝花市盐边县红格镇与和爱乡境内的山脊地带，地理坐标介于东经101°56′13″～102°02′44″、北纬26°27'22"～26°32'20"之间。
风电吊装专项施工方案
风电吊装专项施工方案主要包括以下内容：
1. 施工准备：确定施工时间、地点和施工队伍，制定施工方案和施工计划。
对施工场地进行勘察，确保其符合风电吊装的要求。
准备所需的设备和材料，包括吊车、起重机械、吊具等。
2. 安全措施：制定施工安全措施，包括对施工人员的培训和安全防护措施，如安全帽、安全绳、安全防护网等。
同时，制定吊装作业的安全操作规程，确保吊装过程中安全可靠。
3. 吊装计划：根据风电设备的重量、尺寸和特点，制定吊装计划。
确定起重机械的类型和吊装点，选择合适的吊装工艺和吊装工具。
绘制吊装图纸和方案，确保吊装过程中的平稳和安全。
4. 吊装过程：根据吊装计划进行实施，确保吊装过程中的安全和稳定。
在吊装前，对设备和吊具进行检查和试验，确保其正常工作。
在吊装过程中，严格按照吊装图纸和方案操作，确保吊装各项指标符合要求。
5. 安装测试：完成吊装后，对风电设备进行安装测试，确保其正常工作和运转。
对安装过程中出现的问题进行及时处理，确保设备的安全和可靠。
6. 施工记录：在吊装过程中，对关键节点进行记录和监测，包括吊装高度、吊装速度、吊装力矩等。
记录吊装过程中的安全事故和问题，并提出改进措施。
通过以上步骤的实施，可以确保风电吊装专项施工的安全和顺利进行，最大程度地保护工人和设备的安全。
同时，也能够提高施工效率，减少施工过程中的问题和风险。
风电吊装专项施工方案风电吊装专项施工方案是针对风电场安装和拆除风机等设备进行的专项施工方案。
以下是一个典型的风电吊装专项施工方案的框架：1. 项目概述：- 描述风电场的基本情况，包括位置、装机容量等；- 说明本次吊装项目的目标和要求。
2. 设计方案：- 根据具体的风机类型和吊装要求，设计合适的施工方案；- 确定吊点位置、起重设备和工具的选用等。
3. 安全管理：- 制定详细的安全管理措施，确保吊装过程中的安全；- 包括安全培训、安全手册制定、现场警示标识设置等。
4. 吊装组织：- 制定吊装组织架构，明确各个岗位的职责和权限；- 分工协调，确保各项工作有序进行。
5. 吊装流程：- 详细描述各个吊装步骤和动作；- 包括起吊、运输、安装和放下等环节。
6. 资源管理：- 组织和调配吊装所需的人力、物力和财力资源；- 确保资源的充足、合理使用。
7. 安全质量控制：- 通过安全巡检、质量检查等手段，确保吊装过程中的质量和安全； - 对吊装过程中出现的问题及时整改。
8. 风险分析：- 对吊装过程中的各种风险进行评估；- 制定相应的风险控制措施，确保吊装过程的安全。
9. 环境保护：- 对吊装过程中的环境影响进行评估，并制定相应的环境保护措施； - 对施工过程中产生的废物进行妥善处理。
10. 现场管控：- 制定现场管理措施，包括施工现场秩序、交通组织等；- 保持施工现场的整洁和安全。
11. 验收和总结：- 进行吊装工程的验收，并对施工过程进行总结和分析；- 提出改进意见和经验教训，为下次吊装工程提供参考。
总之，风电吊装专项施工方案是一份综合性的施工计划，通过详细的规划和安排，确保吊装工程的顺利进行，并最大程度地保障施工过程的安全和质量。
在实际操作中，需要根据具体的项目要求和实际情况，进行相应的调整和补充。
