MATLAB绘图总结

Matlab绘制三维图形三维曲线plot3函数与plot函数用法十分相似，其调用格式为：plot3（x1,y1，z1，选项1，x2，y2,z2,选项2,…,xn,yn，zn,选项n）其中每一组x，y，z组成一组曲线的坐标参数,选项的定义和plot函数相同.当x，y,z是同维向量时，则x，y，z 对应元素构成一条三维曲线.当x,y，z是同维矩阵时，则以x，y,z对应列元素绘制三维曲线,曲线条数等于矩阵列数.例绘制三维曲线。

程序如下：t=0:pi/100:20＊pi；x=sin（t）；y=cos（t)；z=t。

＊sin（t).*cos（t)；plot3（x，y，z）；title(’Line in 3—D Space’)；xlabel（’X’）;ylabel（’Y’）;zlabel（'Z'）;三维曲面1．产生三维数据在MATLAB中，利用meshgrid函数产生平面区域内的网格坐标矩阵.其格式为：x=a:d1:b； y=c:d2：d;［X,Y]=meshgrid（x,y);语句执行后，矩阵X的每一行都是向量x，行数等于向量y的元素的个数，矩阵Y的每一列都是向量y，列数等于向量x的元素的个数。

2．绘制三维曲面的函数surf函数和mesh函数的调用格式为：mesh（x,y,z,c）：画网格曲面,将数据点在空间中描出,并连成网格。

surf（x，y,z,c)：画完整曲面，将数据点所表示曲面画出。

一般情况下,x,y，z是维数相同的矩阵。

x，y是网格坐标矩阵,z是网格点上的高度矩阵，c用于指定在不同高度下的颜色范围。

例绘制三维曲面图z=sin(x+sin（y))-x/10。

程序如下：[x，y］=meshgrid（0:0。

25：4＊pi); %在[0，4pi］×［0,4pi］区域生成网格坐标z=sin(x+sin(y)）—x/10；mesh(x，y,z);axis（［0 4＊pi 0 4＊pi -2。

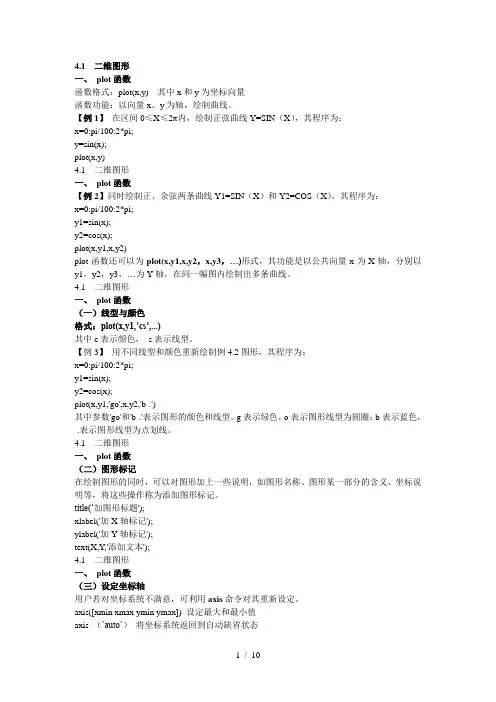

4.1 二维图形一、plot函数函数格式：plot(x,y) 其中x和y为坐标向量函数功能：以向量x、y为轴，绘制曲线。

【例1】在区间0≤X≤2 内，绘制正弦曲线Y=SIN（X），其程序为：x=0:pi/100:2*pi;y=sin(x);plot(x,y)4.1 二维图形一、plot函数【例2】同时绘制正、余弦两条曲线Y1=SIN（X）和Y2=COS（X），其程序为：x=0:pi/100:2*pi;y1=sin(x);y2=cos(x);plot(x,y1,x,y2)plot函数还可以为plot(x,y1,x,y2，x,y3，…)形式，其功能是以公共向量x为X轴，分别以y1，y2，y3，…为Y轴，在同一幅图内绘制出多条曲线。

4.1 二维图形一、plot函数（一）线型与颜色格式：plot(x,y1,’cs’,...)其中c表示颜色，s表示线型。

【例3】用不同线型和颜色重新绘制例4.2图形，其程序为：x=0:pi/100:2*pi;y1=sin(x);y2=cos(x);plot(x,y1,'go',x,y2,'b-.')其中参数'go'和'b-.'表示图形的颜色和线型。

g表示绿色，o表示图形线型为圆圈；b表示蓝色，-.表示图形线型为点划线。

4.1 二维图形一、plot函数（二）图形标记在绘制图形的同时，可以对图形加上一些说明，如图形名称、图形某一部分的含义、坐标说明等，将这些操作称为添加图形标记。

title(‘加图形标题');xlabel('加X轴标记');ylabel('加Y轴标记');text(X,Y,'添加文本');4.1 二维图形一、plot函数（三）设定坐标轴用户若对坐标系统不满意，可利用axis命令对其重新设定。

axis([xmin xmax ymin ymax]) 设定最大和最小值axis （’auto’）将坐标系统返回到自动缺省状态axis （’square’）将当前图形设置为方形axis （’equal’）两个坐标因子设成相等axis （’off’）关闭坐标系统axis （’on’）显示坐标系统4.1 二维图形一、plot函数【例4】在坐标范围0≤X≤2π,-2≤Y≤2内重新绘制正弦曲线，其程序为：x=linspace(0,2*pi,60);生成含有60个数据元素的向量Xy=sin(x);plot(x,y);axis ([0 2*pi -2 2]);设定坐标轴范围4.1 二维图形一、plot函数（四）加图例给图形加图例命令为legend。

Matlab绘图强大的绘图功能是Matlab的特点之一，Matlab提供了一系列的绘图函数，用户不需要过多的考虑绘图的细节，只需要给出一些基本参数就能得到所需图形，这类函数称为高层绘图函数。

此外，Matlab还提供了直接对图形句柄进行操作的低层绘图操作。

这类操作将图形的每个图形元素（如坐标轴、曲线、文字等）看做一个独立的对象，系统给每个对象分配一个句柄，可以通过句柄对该图形元素进行操作，而不影响其他部分。

本章介绍绘制二维和三维图形的高层绘图函数以及其他图形控制函数的使用方法，在此基础上，再介绍可以操作和控制各种图形对象的低层绘图操作。

一．二维绘图二维图形是将平面坐标上的数据点连接起来的平面图形。

可以采用不同的坐标系，如直角坐标、对数坐标、极坐标等。

二维图形的绘制是其他绘图操作的基础。

一．绘制二维曲线的基本函数在Matlab中，最基本而且应用最为广泛的绘图函数为plot，利用它可以在二维平面上绘制出不同的曲线。

1．plot函数的基本用法plot函数用于绘制二维平面上的线性坐标曲线图，要提供一组x坐标和对应的y坐标，可以绘制分别以x和y为横、纵坐标的二维曲线。

plot函数的应用格式plot(x,y) 其中x,y为长度相同的向量，存储x坐标和y坐标。

例51 在[0 , 2pi]区间，绘制曲线程序如下：在命令窗口中输入以下命令>> x=0:pi/100:2*pi;>> y=2*exp(-0.5*x).*sin(2*pi*x);>> plot(x,y)程序执行后，打开一个图形窗口，在其中绘制出如下曲线注意：指数函数和正弦函数之间要用点乘运算，因为二者是向量。

例52 绘制曲线这是以参数形式给出的曲线方程，只要给定参数向量，再分别求出x,y向量即可输出曲线：>> t=-pi:pi/100:pi;>> x=t.*cos(3*t);>> y=t.*sin(t).*sin(t);>> plot(x,y)程序执行后，打开一个图形窗口，在其中绘制出如下曲线以上提到plot函数的自变量x,y为长度相同的向量，这是最常见、最基本的用法。

MATLAB不但擅长於矩阵相关的数值运算，也适合用在各种科学目视表示（Scientific visualization）。

下面将介绍MATLAB基本xy平面及xyz空间的各项绘图命令，包含一维曲线及二维曲面的绘制、列印及存档。

plot是绘制一维曲线的基本函数，但在使用此函数之前，我们需先定义曲线上每一点的x及y座标。

下例可画出一条正弦曲线：close all; x=linspace(0, 2*pi, 100); % 100个点的x座标y=sin(x); % 对应的y座标plot(x,y);================================================== ==小整理：MATLAB基本绘图函数plot: x轴和y轴均为线性刻度（Linear scale）loglog: x轴和y轴均为对数刻度（Logarithmic scale）semilogx: x轴为对数刻度，y轴为线性刻度semilogy: x轴为线性刻度，y轴为对数刻度================================================== ==若要画出多条曲线，只需将座标对依次放入plot函数即可：plot(x, sin(x), x, cos(x));若要改变颜色，在座标对后面加上相关字串即可：plot(x, sin(x), 'c', x, cos(x), 'g');若要同时改变颜色及图线型态（Line style），也是在座标对后面加上相关字串即可：plot(x, sin(x), 'co', x, cos(x), 'g*');================================================== ==小整理：plot绘图函数的叁数字元颜色字元图线型态y 黄色 . 点k 黑色o 圆w 白色x xb 蓝色+ +g 绿色* *r 红色- 实线c 亮青色: 点线m 锰紫色-. 点虚线-- 虚线================================================== ==图形完成后，我们可用axis([xmin,xmax,ymin,ymax])函数来调整图轴的范围：axis([0, 6, -1.2, 1.2]);此外，MATLAB也可对图形加上各种注解与处理：xlabel('Input Value'); % x轴注解ylabel('Function Value'); % y轴注解title('Two Trigonometric Functions'); % 图形标题legend('y = sin(x)','y = cos(x)'); % 图形注解grid on; % 显示格线================================================== ==我们可用subplot来同时画出数个小图形於同一个视窗之中：subplot(2,2,1); plot(x, sin(x));subplot(2,2,2); plot(x, cos(x));subplot(2,2,3); plot(x, sinh(x));subplot(2,2,4); plot(x, cosh(x));MATLAB还有其他各种二维绘图函数，以适合不同的应用，详见下表。

第二章绘图要画一个函数的图像，先是选取一堆x，求出相对应的y值，然后按照数值描点，接着用光滑的曲线把点连接起来。

和数学课讲的一样，在matlab中，我们画图也分为三步1. 建立一个x的点集；2. 根据函数关系式算出每个x对应y的点集；3. 将这些点用平滑的曲线连接起来。

例如要画y=sinx在[0,10]区间内的图像，首先我们要确定出x的区间>>x = [0:0.1:10];命令的意思是，产生一个数集，它从0开始，每次加0.1，一直加到10为止注意，命令后面的分号记得加上，否则matlab会把x的元素都打印出来，下面就是不加分号的后果：有了x的数集后，我们再根据函数关系式y=sinx得出y的点集>>y = sin(x);同样的，别忘了把分号加上抑制程序输出y的具体值，以及sin（x）的括号别忘了加到这里，我们已经把x和y确定下来，接下来只需用plot（x，y）命令即可绘制出图像>>plot(x,y)当然，如果你不定义y，而直接用一下嵌套命令也是可以的>>plot(x,sin(x))我们将x的增量变大一点，改为0到10，每次增幅为1，即>>x = [0:1:10];然后我们输入>>plot（x，y）我们会得到错误信息：原因是之前我们定义的y是由之前的x决定的，当x改变后，y依然没有改变，为了解决这个问题，我们要把y重新定义一遍，即命令要完整再输入一遍>>x = [0:1:10];>>y = sin(x);>>plot(x,y)然后程序会绘制出和我们预期相同的图像没错，我们将看到不光滑的曲线，这告诉我们，当使用plot（x，y）画图的时候x的增加幅度尽可能小一些，画出的图像才精确（跟数学里点越多图像越精确原理一样的）为了美化图像（有时是为了更清楚的辨析图像），我们经常要为图像加上网格，为坐标轴命名，改变曲线的颜色、形状这些命令2.1 加上网格我们使用grid on 命令我们这样书写：>>x=[0:0.1:10];y=sin(x);>>plot(x,y),grid on这样就画出了带网格的图像当然，也可以先画出没有网格的图像，再把窗口切回matlab命令输入窗口，输入grid on，这样图像就会加上网格，即>>x=[0:0.1:10];y=sin(x);>>plot(x,y)>>grid on2.2 为坐标轴命名为x坐标轴命名的命令是xlabel（），显然，y的就应该是ylabel（）比如这里，我想让x命名为x，y命名为sinx，则如下输入：>>x=[0:0.1:10];y=sin(x);>>plot(x,y)，xlabel（‘x’），ylabel（‘sinx’）注意，坐标轴的名字要用引号括起来，表示字符串当然也可以画图后再标坐标轴，即：>>x=[0:0.1:10];y=sin(x);>>plot(x,y)>>xlabel（‘x’）>>ylabel（‘sinx’）然后我们就可以看到坐标轴带命名的图像：2.3 绘制多条曲线绘制多条曲线有两种情况，一种是在同一个坐标面内画多条曲线，另一种是在一个面内画多个独立的曲线我们先讲第一种，假设我们要在一个坐标面内画sinx，cosx，tanx的图像先定义x，y>>x=[0:0.1:10]>>y1=sin(x);>>y2=cos(x);>>y3=tan(x);接着画图>>plot（x，y1）这时候函数绘制出了sinx的图像接着我们继续画>>plot（x，y2）我们会发现程序会把之前的sinx图像抹掉，然后绘制cosx的图像为了让他们同时存在，我们使用hold on命令，即画完一个图后，hold on，继续画当我们再加上tanx后会得到这个图像这是因为函数显示区间设置的原因，后面讲2.4 更改图像显示区间从楼上我们已经在一个图中画出了sinx、cosx、tanx的图像，但是我们知道tanx的值域是负无穷到正无穷，而sin，cos的值域是-1到1，这导致了我们基本上看不到sin，cos的图像，为了解决这个问题，我们只需用axis命令即可，命令格式为axis（[xmin xmax ymin ymax]）即括号内跟一个区间，四个数字分别是x的起点，x的终点，y的起点，y的终点。

Only in boiling water, tea can develop the rich aroma of life.简单易用轻享办公（页眉可删）Matlab学习心得与体会Matlab学习心得与体会篇一：MATLAB学习心得一．对MATLAB的认识正如课本《MATLAB教程及实训》中的前言所说，MATLAB是MathWords公司于1984年开发的，目前已经发展成国际上最流行、应用最广泛的科学与工程计算软件之一。

MATLAB集合矩阵云运算、数值分析、图形显示和仿真等于一体，被广泛应用于自动控制、数学运算、计算机技术、图像信号处理、汽车工业、语音处理等行业。

MATLAB它将计算、可视化和编程等功能同时集于一个易于开发的环境。

MATLAB主要应用于数学计算、系统建模与仿真、数学分析与可视化、科学与工程制图和用户界面设计等。

目前，MATLAB已经成为应用代数、自动控制理论、数字信号处理、动态系统仿真和金融等专业的基本数学工具，各国高校纷纷将MATLAB正式列入本科生和研究生课程的教书计划中，成为学生必须掌握的软件之一。

MATLAB是matrix laboratory的缩写，它的产生是与数学计算有密切的关系。

从1980年发展到现在已经是一个交互式开发系统，其基本数据要素是矩阵。

MATLAB系统是由MATLAB开发环境和MATLAB语言，MATLAB数学函数库、MATLAB图形处理系统和MATLAB应用程序接口（APL）5部分组成。

MATLAB的有以下特点1运算功能强大 2编程效率高3强大而智能化的作图功能 4可扩展性强 5Simulink 动态仿真功能二．我对MATLAB的掌握程度在短课时选择了本书1、2、3、4、5、7章的内容学习1. MATLAB R20__a软件的概述(略)。

2. MATLAB常见字符及基本运算在本人的自主学习以及老师的授课下我已经初略的掌握了MATLAB R20__a的基本使用方法：MATLAB R20__a的开发环境、MATLAB R20__a的其他管理、MATLAB的文件处理工具、MATLAB R20__a的帮助系统（1）数据类型数组：字符型、数值型、元胞型、结构体型、Java型和函数句柄，其中数值型有包括单精度型和双精度型。

matlab的心得体会【篇一：matlab心得体会】matlab学习心得体会matlab,提起它，不管我们上课是否认真听讲了，我们都应该对它不再陌生，我们不可否认它的强大之处，正如一节课时老师给我们说的“matlab可以做很多事情”。

通过近一段的学习，使我更加确信，它是一款集数据分析、矩阵运算、信号处理和图形显示于一体，可方便地应用于数学计算、算法开发、数据采集、系统建模和仿真、数据分析和可视化、科学和工程绘图、应用软件开发等方面的强悍软件，是研究人员、工程人员研究工作中不可多得的工具。

正因为其强大之处，以及可视性及可交互性使我对它的学习产生了浓厚的兴趣。

开学至今，短短十次课，我们学习了matlab矩阵及其运算、matlab程序设计、m文件操作、m文件调试、m文件高级编程以及matlab绘图等??不敢保证每节课都认真听讲，但都尽力去听，一段时间下来，对matlab还是有了一定的框架性认识及编程能力。

但对于matlab这样的软件来说，套用曾经一个老师说的话“我给你们讲的都是皮毛，你们学到的更是皮毛中的皮毛”，虽然有点搞笑，但却是不争的事实，学习软件类的东西，最好的办法就是激发兴趣和多加练习。

我想当老师在课堂上给我们演示如何用matlab编程解决一些实际问题以及编程出现一些绚丽丰富的图形时，我们无不惊叹其美丽，我想凭这一点激发起同学们的兴趣是没有问题的，但问题是同学们为什么还说它难学呢？关键还是在于同学们下课后缺乏锻炼，加之每次课间隔时间较长，仅凭上课时记得的东西，是很难连贯及熟练运用的。

关于如何才能够更好地学习好matlab，通过下面同学们之间的交流，综合同学及个人意见，提出以下几点建议（纯属个人观点，如有不妥，还请见谅）：1、针对学习资料：希望邮箱中上传ppt文件标清章节号，一来方便有兴趣及精力的同学提前学习，二来方便同学下来后及时按照章节复习。

（注：尤其是对初学者由易到难的过程中显得尤为重要）2、针对上课学习对于软件类的学习存在这样一个问题，那就是同学们上课挺感兴趣得听讲，听到入迷时恨不得立刻就找一台电脑试一试，但下课后可能去忙其他事情，不一会儿，这一份热情就消退了，也不会再去练习。

matlab绘图大全Matlab绘图系列之高级绘图一、目录1.彗星图二维彗星图三维彗星图2.帧动画3.程序动画4.色图变换5.Voronoi图和三角剖分Voronoi图三角剖分6.四面体7.彩带图彩带图三维流彩带图8.伪彩图9.切片图切片图切片轮廓线图10.轮廓图显示轮廓线显示围裙瀑布效果带光照模式的阴影图11.函数绘图轮廓线、网格图、曲面图、轮廓网格图轮廓曲面图、二维曲线、极坐标曲线图、自定义函数12.三维图形控制视点灯光效果色彩控制二、图形示例1．彗星图二维彗星图t=0:.01:2*pi;x=cos(2*t).*(cos(t).^2);y=sin(2*t).*(sin(t).^2);comet(x,y);title('二维彗星轨迹图')hold onplot(x,y)三维彗星图a=12;b=9;T0=2*pi;%T0是轨道的周期T=5*T0;dt=pi/100;t=[0:dt:T]';f=sqrt(a^2-b^2);%地球与另一焦点的距离th=12.5*pi/180;%未经轨道与x-y平面的倾角E=exp(-t/20);%轨道收缩率x=E.*(a*cos(t)-f);y=E.*(b*cos(th)*sin(t));z=E.*(b*sin(th)*sin(t));plot3(x,y,z,'g')%画全程轨线hold on,sphere(20);%画地球axis offtitle('卫星返回地球示例')x1=-18*T0;x2=6*T0;y1=-12*T0;y2=12*T0;z1=-6*T0;z2=6*T0;axis([x1 x2 y1 y2 z1 z2])% axis([-15 10 -15 10 -10 10])axis equalcomet3(x,y,z,0.02);%画运动轨线hold off2．帧动画Z=peaks;surf(Z)%绘制网格表面图axis tightset(gca,'nextplot','replacechildren');%设定axis覆盖重画模式title('帧动画播放示例')for j=1:20surf(sin(2*pi*j/20)*Z,Z)%重新绘制网格表面图，这里后面一个Z当成了颜色矩阵F(j)=getframe;%创建帧endmovie(F,20)%播放动画20次3．程序动画t=0:pi/50:10*pii=1;h=plot3(sin(t(i)),cos(t(i)),t(i),'*','erasemode','none');%设定擦除模式grid onaxis([-2 2 -2 2 -1 10*pi])title('程序动画示例')for i=2:length(t)set(h,'xdata',sin(t(i)),'ydata',cos(t(i)),'zdata',t(i));drawnowpause(0.01)end4．色图变换load spineimage(X)colormap coolspinmap(10)5．Voronoi图和三角剖分Voronoi图rand('state',5)x=rand(1,10);y=rand(1,10);subplot(131)voronoi(x,y);%绘制voronoi图形axis equalaxis([-0.2 1.6 -0.5 2.5])subplot(132)[vx,vy]=voronoi(x,y);plot(x,y,'r+',vx,vy,'b-');%应用返回值绘制axis equalaxis([-0.2 1.6 -0.5 2.5])subplot(133)rand('state',5);x=rand(10,2);[v,c]=voronoin(x);%返回值v参数维voronoi顶点矩阵，返回值c 参数为voronoi元胞数组for i=1:length(c)if all(c{i}~=1)patch(v(c{i},1),v(c{i},2),i);%应用色图iendendaxis equalaxis([-0.2 1.6 -0.5 2.5])box on三角剖分[x,y]=meshgrid(1:15,1:15);tri=delaunay(x,y);z=peaks(15);trimesh(tri,x,y,z)6．四面体d=[-1 1];[x,y,z]=meshgrid(d,d,d);%定义一个立方体x=[x(:);0];y=[y(:);0];z=[z(:);0];%[x,y,z]分别为加上中心的立方体顶点X=[x(:) y(:) z(:)];Tes=delaunayn(X);%返回m×n的数组值tetramesh(Tes,X);%绘制四面体图camorbit(20,0);%旋转摄像目标位置7．彩带图彩带图[x,y]=meshgrid(-3:.5:3,-3:.1:3);z=peaks(x,y);ribbon(y,z)三维流彩带图load wind%打开保存的数据lims=[100.64 116.67 17.25 28.75 -0.02 6.86];%定义坐标轴范围[x,y,z,u,v,w]=subvolume(x,y,z,u,v,w,lims);%lims来定义数据子集[sx sy sz]=meshgrid(110,20:5:30,1:5);%定义网格点verts=stream3(x,y,z,u,v,w,sx,sy,sz,.5);%计算彩带顶点cav=curl(x,y,z,u,v,w);%计算卷曲角速度wind_speed=sqrt(u.^2+v.^2+w.^2);%计算流速h=streamribbon(verts,x,y,z,cav,wind_speed,2);%绘制流彩带图view(3)8．伪彩图n=6%定义轮数r=(0:n)'/n;%定义轮的半径theta=pi*(-n:n)/n;%定义轮的扇区角X=r*cos(theta);Y=r*sin(theta);%定义网格顶点C=r*cos(2*theta);%定义色图pcolor(X,Y,C)%绘制伪彩图axis equal tight9．切片图切片图[x,y,z] = meshgrid(-2:.2:2,-2:.25:2,-2:.16:2);v = x.*exp(-x.^2-y.^2-z.^2);xslice = [-1.2,.8,2]; yslice = 2; zslice = [-2,0];slice(x,y,z,v,xslice,yslice,zslice)colormap hsv切片轮廓线图[x y z v]=flow;%打开水流数据h=contourslice(x,y,z,v,[1:9],[],[0],linspace(-8,2,10));%切片轮廓线view([-12 30])10．轮廓图显示轮廓线[x,y,z]=peaks;subplot(1,2,1)meshc(x,y,z);%同时画出网格图与轮廓线title('meshc 网格图与轮廓线')axis([-inf inf -inf inf -inf inf]);subplot(1,2,2)surfc(x,y,z);%同时画出曲面图与轮廓线title('surfc 曲面图与轮廓线')axis([-inf inf -inf inf -inf inf]);显示围裙[x y z]=peaks;meshz(x,y,z);瀑布效果[X,Y,Z]=peaks(30);waterfall(X,Y,Z)带光照模式的阴影图[x,y]=meshgrid(-3:1/8:3);z=peaks(x,y);surfl(x,y,z);shading interp%着色处理colormap(gray);%灰度处理axis([-3 3 -3 3 -8 8])11．函数绘图轮廓线、网格图、曲面图、轮廓网格图%图1绘制轮廓线、网格图、曲面图、轮廓网格图subplot(221)f=['3*(1-x)^2*exp(-(x^2)-(y+1)^2)-10*(x/5-x^3-y^5)*exp(-x^2-y^2)-1/3*exp(-(x+1)^2-y^2)'];%定义双变量x、y的函数式ezcontour(f,[-3,3],49)%x、y为[-3 3]，网格为49×49subplot(222)ezmesh('sqrt(x^2+y^2)');subplot(223)ezsurf('real(atan(x+i*y))')%经过滤波，如果相同数据surf绘图没有滤波subplot(224)ezmeshc('y/(1+x^2+y^2)',[-5,5,-2*pi,2*pi])%x、y的数值范围分别为[-5 5]、[-2*pi 2*pi]轮廓曲面图、二维曲线、极坐标曲线图、自定义函数%图2绘制轮廓曲面图、二维曲线、极坐标曲线图、自定义函数figure(2)subplot(221)ezsurfc('sin(u)*sin(v)')subplot(222)ezplot('x^2-y^4');subplot(223)ezpolar('1+cos(t)')subplot(224)fplot('myfun',[-20 20])function Y=myfun(x)Y(:,1)=200*sin(x(:))./x(:);Y(:,2)=x(:).^2;三维曲线图%绘制三维曲线图figure(3)ezplot3('sin(t)','cos(t)','t',[0,6*pi])12．三维图形控制视点View图形旋转subplot(121)surf(peaks);title('旋转前图形');subplot(122)h=surf(peaks);rotate(h,[1 0 1],180)title('旋转后图形');灯光效果%灯光效果(1)camlight(2)light(3)lightangle(4)lighting(5)materialsphere;camlight色彩控制%色彩控制(1)缺省设置colordef、whitebg(2)色图colormap(3)浓淡处理shadingload flujetimage(X)colormap(jet)subplot(131)sphere(16)axis squareshading flattitle('Flat Shading')subplot(132)sphere(16)axis squareshading facetedtitle('Faceted Shading') subplot(133)sphere(16)axis squareshading interptitle('Interpolated Shading')。

第五讲 MATLAB绘图y 内容 y 画图入门 y 打印图象 y 联合作图 y 图像设置 循 结构（ 固） y 循环结构（巩固） y 目的 y 能够进行MATLAB绘图1画图入门y MATLAB的扩展性和机制独立的画图功能是一个极其重要的功能.这个功能使数据画图变得十分简单.画一个数据图, 首先要创建两个向量，由x, y构成,然后使用plot函数。

x=0:1:10; 0 1 10 y=x.^2-10*x+15; plot(x y); plot(x,y);2y 正如我们所看到的,在MATLAB中画图是十分容易的.只要任何 对向量的长度相同,那么它就可以就能可视化地画出 任何一对向量的长度相同 来。

但是这还不是最后的结果,因为它还没有标题,坐标轴 标签,网格线。

y 给图增加标题和坐标轴标签将会用到title, xlabel, ylable函数。

调用每个函数时将会有一个字符串，这个字符串包含了图 象标题和坐标轴标签的信息 用grid 象标题和坐标轴标签的信息。

用 id命令可使网格线出现 或消失在图象中，grid on代表在图象中出现网格线，grid off代表去除网格线。

3给图增加标题和坐标轴标签将会用到title, xlabel, ylable函数。

调用每个函数时将会有一个字符串，这个字 符串包含了图象标题和坐标轴标签的信息。

用grid命令可 使网格线出现或消失在图象中，grid on代表在图象中出现 网格线 grid 网格线， id off ff代表去除网格线。

代表去除网格线 x 0:1:10; x=0:1:10; y=x.^2-10*x+15; plot(x,y); title ('Plot of y=x.^2-10*x+15'); xlabel ('x'); ylabel l b l ('y'); (' ') grid on;4打印图象y 一个图象一旦建立，我们就可以用print命令在打印机上打印出这幅图，也可以单击图象窗口的打印图标或者在文件 印出这幅图 也可以单击图象窗口的打印图标或者在文件 菜单中选择打印项打印。

matlab的三维绘图和四维绘图⼀、三维绘图1.曲线图plot3(X1,Y1,Z1,...)：以默认线性属性绘制三维点集（X1,Y1,Z1）确定的曲线plot3(X1,Y1,Z1,LineSpec)：以参数LineSpec确定的线性属性绘制三维点集plot3(X1,Y1,Z1,'PropertyName',PropertyValue,...)：根据指定的属性绘制三维曲线theta = 0:0.01*pi:2*pi;x = sin(theta);y = cos(theta);z = cos(4*theta);plot3(x,y,z,'LineWidth',2);hold on;theta = 0:0.02*pi:2*pi;x = sin(theta);y = cos(theta);z = cos(4*theta);plot3(x,y,z,'rd','MarkerSize',10,'LineWidth',2);2.⽹格图绘制函数z=f(x,y)的三维⽹格图的过程：确定⾃变量x和y的取值范围和取值间隔利⽤meshgrid函数⽣成“格点”矩阵计算⾃变量采样“格点”上的函数值：Z = f(x,y)matlab中提供了mesh函数⽤于实现绘制⽹格图：mesh(X,Y,Z)：绘制三维⽹格图，颜⾊与曲⾯的⾼度相匹配mesh(Z)：系统默认颜⾊与⽹格区域的情况下绘制数据Z的⽹格图mesh(...,C,'PropertyName',PropertyValue)：对指定的颜⾊C，指定的属性值，画出三维图形meshc(...)：⽤于画⽹格图与基本的等值线图meshz(...)：⽤于绘制包含零平⾯的⽹格图h = mesh(...)：返回图形对象句柄属性值向量h[X,Y] = meshgrid(-3:.5:3);Z = 2 * X.^2-3 * Y.^2;subplot(2,2,1)plot3(X,Y,Z)title('plot3')subplot(2,2,2)mesh(X,Y,Z)title('mesh')subplot(2,2,3)meshc(X,Y,Z)title('meshc')subplot(2,2,4)meshz(X,Y,Z)title('meshz')set(gcf,'Color','w');3.曲⾯图表⽰三维空间内数据的变化规律。
