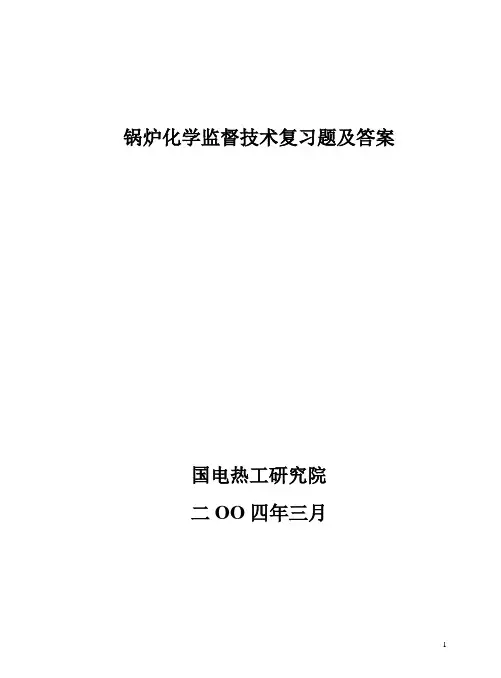

锅炉化学监督技术复习题及答案国电热工研究院二OO四年三月一、判断题根据题意，正确打√，错误打×。
1．水作为火电厂用于作功的理想工质的理由是传热性能好，热容量高，分子量小，单位体积产生的蒸汽容积大。
（√）2．水在火电厂中起着能量传递、水变成高温蒸汽后推动汽轮机旋转和冷却等作用。
（√）3．在火电厂中生水是指未烧开的水。
（×）4．根据不同锅炉对水质的要求，可用软化水、蒸馏水和除盐水等作为锅炉的补给水。
（√）5．水在火电厂中，凡是蒸汽凝结成的水都称凝结水。
（×）6．锅炉给水包括凝结水、补给水和各种疏水，热电厂还包括返回凝结水。
（√）7．凡是在锅炉的水，都称之为锅炉水。
（×）8．在火电厂中，冷却水主要是指通过凝汽器用以冷却汽轮机排汽的水。
所以，所有的火电厂都有循环冷却水。
（×）9．对原水进行预处理（混凝、澄清、过滤）和离子交换处理（一级除盐、脱二氧化碳、二级除盐）的目的是，尽量使补给水中的杂质最少。
（√）10．对于300MW以下的机组，由于锅炉对水质要求并不是非常严格，所以没有配置凝结水精处理设备。
（×）11．在火电厂中应用最多的精处理设备是高速混床除盐设备。
（√）12．因为给水水质很纯，所以不会对给水系统造成腐蚀。
（×）13．目前有三种给水处理方式，即还原性全挥发处理、氧化性全挥发处理和加氧处理。
（√）14．直流锅炉不用对炉水进行特别的处理。
（√）15．对于汽包锅炉，由于炉水的高度浓缩，即使给水很纯炉水也可能达到腐蚀、结垢的程度。
（√）16．选择适当的炉水处理方式，就是将炉水的腐蚀、结垢降到最低限度。
（√）17．目前有三种给水处理方式，即磷酸盐处理、氢氧化钠处理和全挥发处理。
各电厂可根据炉型、凝结水处理的配置以及给水、炉水纯度而采用不同的炉水处理方式。
（√）18．对于所有的冷却水一般都应采用杀菌、灭藻措施。
（√）19．对于采用冷水塔冷却的机组，由于水在冷水塔蒸发而浓缩，容易发生腐蚀、结垢问题。
所以不管凝汽器管材如何，都必须向循环冷却水中加阻垢剂和缓蚀剂。
（×）20．从腐蚀形态上来说主要有均匀腐蚀和局部腐蚀，其中均匀腐蚀是指金属表面几乎全面遭受腐蚀，因此对设备的安全运行危害较大。
（×）21．在炉膛内，水冷壁外表面金属在高温烟气的作用下引起的腐蚀属于化学腐蚀。
（√）22．钢铁与给水、锅炉水、冷却水以及湿蒸汽、潮湿的空气接触所遭到的腐蚀，都属于电化学腐蚀。
（√）23．电池属于电化学腐蚀并放出电流。
（√）24．小孔腐蚀集中在个别点上，腐蚀较浅；溃疡状腐蚀，腐蚀面较大且较深。
（√）25．黄铜脱锌的腐蚀属于选择性腐蚀。
（√）26．凝汽器铜管和管板接触发生的腐蚀属于电化学腐蚀。
（√）27．汽包锅炉炉水的浓缩倍率一般在几百倍到几千倍。
（×）28．给水中的溶解氧的来源主要是补给水带入和凝汽器真空系统泄漏。
（√）29．溶解氧腐蚀是一种电化学腐蚀，溶解氧在阴极还原和铁原子在阳极氧化而形成腐蚀原电池。
（√）30．机组在运行中发生溶氧腐蚀时，在其表面往往形成直径1～30mm的小鼓包，鼓包表层的颜色有黄褐色到砖红色，次层是黑色粉末状的腐蚀产物，去掉腐蚀产物后金属基体留有腐蚀坑。
（√）31．水流速较高的部位发生溶解氧腐蚀时，在金属表面基本无腐蚀产物。
（√）32．除氧器后的第一个高加以后基本不发生溶解氧腐蚀的原因是，经除氧器除去大部分氧后，剩余的少量氧在除氧器后的第一个高加已经消耗完，所以，以后的设备在运行期间一般不会发生溶氧腐蚀。
（√）33．二氧化碳溶解于水后会升高给水的pH值，引起碱性腐蚀。
（×）34．锅炉给水加氨和还原剂的处理称之为还原性全挥发处理，简称A VT(O)。
（×）35．A VT(O)适用于低加不含铜合金的机组。
（√）36．锅炉给水只加氨的处理，称之为氧化性全挥发处理，简称A VT(R)。
（×）37．A VT(R)特别适用于低压加热器含铜合金的机组。
（√）38．锅炉给水加氧的处理适用于低加不含铜合金，并能长期保持较好的给水水质的机组。
（√）39．当锅炉水冷壁管内表面附着有水垢或水渣时，在其下面会发生严重的腐蚀，这种腐蚀通常称为垢下腐蚀。
（√）40．垢下腐蚀一般发生在热负荷高的部位，因此过热器、再热器最容易发生垢下腐蚀。
（×）的摩尔比在3.0以下容易发生酸性磷酸盐腐蚀。
（×）41．炉水中的Na+与PO 3442．当海水直接泄漏到水、汽循环系统会导致炉水的pH值急剧上升，会发生碱性腐蚀。
（×）43．当碳酸盐含量较高的河水或湖水直接到水、汽循环系统会导致炉水的pH值急剧下降，会发生酸性腐蚀。
（×）44．对于新安装的锅炉，应在投运前进行化学清洗，其目的是除去水冷壁管上的浮尘或附着物。
（×）45．目前，炉水的处理方式有磷酸盐处理、氢氧化钠处理和挥发性处理。
（√）46．对于汽包锅炉，因为挥发性处理不增加炉水的含盐量，所以这种处理方式应用广泛。
47．直流锅炉只能采用挥发性处理。
（√）48．蒸汽中大多数杂质的浓度都只有炉水的0.1%～1%。
（×）49．如果杂质在蒸汽的浓度大于溶解度，它将沉积在过热器中，即产生积盐。
（√）50．对于大机组，由于给水水质与蒸汽相当，所以减温水携带的杂质可忽略不计。
（√）51．为了保证蒸汽的品质，锅炉排污率不得低于0.3‰。
（×）52．为了保证蒸汽的含硅量，必须控制炉水的含硅量。
实际上，大都数锅炉的排污量大都是由炉水中的二氧化硅含量决定的。
（√）53．汽包的运行压力超过19.3MPa的锅炉不宜采用磷酸盐处理的理由是蒸汽溶解携带磷酸盐的能力急剧增强。
（√）54．锅炉、加热器等热力设备在停运期间，如果不采取有效措施，水、汽侧的金属表面会发生强烈的腐蚀，其本质属于氧腐蚀。
（√）55．热力设备停用期间发生的氧腐蚀有以下特点：因为温度低，所以腐蚀产物是疏松的，附着力小，易被水带走，腐蚀产物的表层常常为黄褐色。
由于氧的浓度高，并可以扩散到系统的各个部位。
（√）56．锅炉本体、省煤器、过热器、再热器在停运期间都可能发生氧腐蚀。
（√）57．是否发生停用腐蚀与湿度、金属表面液膜的成分有关，与温度无关。
（×）58．不管溶解氧浓度多高，只要相对湿度低于50%基本不腐蚀，低于20%就能避免腐蚀。
（√）59．有时导致背火侧的结垢量明显高于向火侧，其主要原因是机组停用后炉内的水蒸汽首先在温度低的背火侧和翅片处结露，在氧的作用下发生锈蚀。
（√）60．对于高参数机组，由于对水质要求严格，加上结构复杂，很难将系统内部的水放净，故不宜采用联氨+氨法或充氮法。
（×）61．对于中低压锅炉，因其对水质要求较低，而且水、汽系统简单，可以采用碱液法或干燥法。
（√）62．对于短期停用的锅炉，所采用的保护方法不能排掉炉水，也不宜改变炉水的成分，以免延误投入时间。
（√）63．对于长期停运的锅炉，所采用的方法防腐作用要持久，一般可采用干燥法、联氨法、充氮法、热力成膜法。
（√）64．热炉放水余热烘干。
炉水温度在100℃以下快速放掉炉水，打开锅炉的空气排放门，利用锅炉的余热将锅炉烘干。
（×）65．锅炉停运前1～2天加十八胺，然后热炉放水余热烘干。
（×）66．为了防止停运腐蚀，锅炉停运后不放水，向锅炉加氨水并使炉水循环均匀，要求炉水的pH>10.5以上。
（√）67．为了防止停运腐蚀锅炉停运后不放水，向锅炉加联氨50～100mg/L，用氨水将炉水的pH值调到10.0～10.5并使炉水循环均匀。
（√）68．保持蒸汽压力法适用于经常启停、处于热备用的锅炉。
此法是停炉后采用间断点火升温的方法保持蒸汽压力为0.98～1.47MPa，以防止空气漏入锅内。
（√）69．水渣与水垢的本质区别是水渣随炉水一起流动，水垢则结在受热面上。
（√）70．凡是垢中含有钙镁离子的水垢都称之为钙镁水垢。
（×）71．水垢中含二氧化硅的量为40%以上时，称之为硅垢。
（√）72．当垢中金属铜的含量达到20%以上时，称之为铜垢。
（√）73．炉水中的磷酸盐含量过高并添加了磷酸氢二钠容易形成磷酸铁盐垢。
（√）74．凝汽器管为铜管时空抽区选用镍铜管防止氧腐蚀。
（×）75．加联氨可减缓铜腐蚀。
（√）76．炉水采用磷酸盐处理之所以应用广泛，就是因为这种方法能将钙镁杂质生成水渣，通过锅炉连续排污排出炉外，能有效地防止锅炉结钙镁水垢。
（√）77．锅炉化学监督的目的是，防止水、汽系统发生腐蚀、结垢和积盐，保证锅炉安全经济运行。
（√）78．化学监督的主要任务是，对水、汽品质、设备结垢、腐蚀、积盐程度，对设备投运前金属表面的清洁程度以及停用时的防腐等进行全面的监督和指导。
（√）79．新建锅炉化学清洗后应立即采取防腐措施，并尽可能缩短至锅炉点火的时间，一般不应超过20天。
（√）80．高参数的锅炉（300MW及以上的机组），应进行洗硅试运行。
（√）81．锅炉的水、汽品质应按《火力发电厂机组及蒸汽动力设备水、汽质量标准》（GB/T 12145-1999）和《火电厂汽水化学导则》DL/T 805中的有关规定执行。
（√）82．为了防止在锅炉生成钙、镁水垢，给水的硬度规定应接近于0μmol/L。
（√）83．为了防止给水系统发生氧腐蚀，通常规定省煤器入口的溶解氧小于7μg/L。
（√）84．为了防止水、汽系统发生腐蚀，规定有铜系统pH=8.8～9.3，无铜系统pH=9.0～9.6。
（√）85．保持炉水的pH值不低于9 是防止锅炉发生酸性腐蚀的关键。
（√）86．电导率是衡量炉水含电介质（主要是含盐量）的综合指标。
（√）87．一般用含钠量来代表蒸汽含盐量的多少。
通常含钠量不得高于10μg/L。
（√）88．氢电导率是衡量蒸汽含阴离子的综合指标。
具有检测方便、准确等优点。
通常氢电导率不得高于0.3μS/cm。
（×）89．热力设备大修期间的腐蚀检查，是衡量化学监督工作质量、判断化学监督效果的主要手段。
在设备检修前，锅监工程师应与有关部门一起按锅炉化学监督的有关规定提出检查计划和检查项目。
（√）90．锅炉大修时，应对水冷壁割管检查，割管根数不应少于2根（其中一根为监视管），每根长度气割不应少于1米，锯割不应少于0.5 米。
（√）91．热力设备大修检查后，应进行总结和评价，提出报告，报告内容应包括对以前阶段的水、汽质量进行评价，提出改进意见。
（√）二、填空题1.水在火电厂中起着能量传递、水变成高温蒸汽后推动汽轮机旋转和冷却等作用。
2.在火电厂中，有哪些名称的水：如生水、补给水、凝结水、给水、锅炉水、疏水、冷却水等。
3.在火电厂中生水既作为制取补给水的水源，又可作为冷却水或消防水使用。
