水电图纸图例大全解析

一分钟学会看水电图纸，新手怎么学看水电安装图纸
咱们农民工在外打工，除了进工厂，大多数选择在建筑工地，要么有一身力气，要么懂一门技术，才能挣高工资。

水电工作为建筑工地必不可少的工种，首先得看懂水电图纸。

这是一份水电图纸的一部分，是平面图，首先我们概览一下，其中所包括的东西有:墙、柱子、门、窗、楼梯、电路、水路等等，我们分项来认识一下。

两根粗蓝线组成的长条表示'墙'，四面墙围成的“衣帽间”
粗黑正方形表示柱子
这个竖长条连着弧线的扇形样的表示“门″，竖条在哪边，表示门往哪边开。

这表示“双开门'
四条横线组成的图形表示“窗子'
WL6、WP2、WP3均表示电路回路，箭头表示向上、向下引线。

由“+”相连的两个半圆表示“五孔插座”
这个“1C”表示“三孔空调插座”
这三个黑白相间的框是卫生间“蹲便器'，我们要预留给排水，排水预留洞中心距墙55CM，是前下水，两相邻蹲便器相距90cm 横线带个圈表示“淋浴″，旁边的黑色条纹圈表示“地漏”
这些细横线和折线组成的是表示“楼梯”。

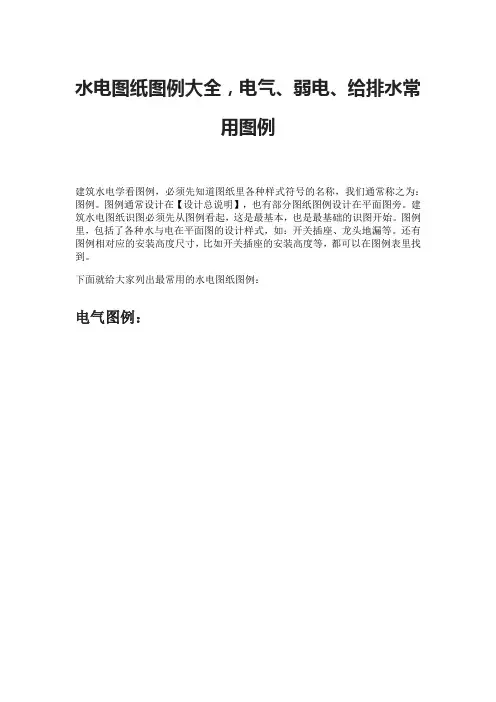

水电图纸图例大全，电气、弱电、给排水常
用图例
建筑水电学看图例，必须先知道图纸里各种样式符号的名称，我们通常称之为：图例。

图例通常设计在【设计总说明】，也有部分图纸图例设计在平面图旁。

建筑水电图纸识图必须先从图例看起，这是最基本，也是最基础的识图开始。

图例里，包括了各种水与电在平面图的设计样式，如：开关插座、龙头地漏等。

还有图例相对应的安装高度尺寸，比如开关插座的安装高度等，都可以在图例表里找到。

下面就给大家列出最常用的水电图纸图例：
电气图例：
建筑电气图例
建筑电气图例中，插座的分类一般用字母来代替，比如普通插座旁多了一个字母R，则用来表示热水器插座。

上图中，左边图例，右边为相对应的安装高度。

在
我微信公众号【水电工论坛】里，很多都是从事家装水电的，上面的开关插座高度，都可以借鉴使用。

弱电图例
弱电图例
给排水图例
给排水图例
常用字母符号大全。

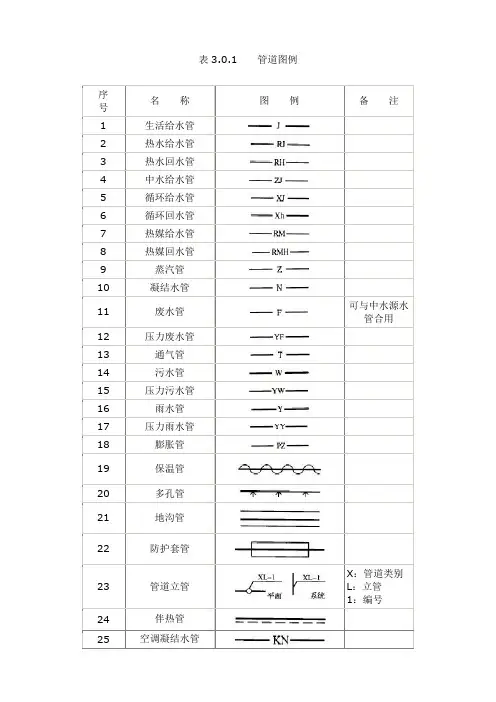

表3.0.1管道图例
3.0.2管道附件的图例宜符合表3.0.2的要求。

表3.0.2管道附件
3.0.3管道连接的图例宜符合表3.0.3的要求。

表3.0.3管道连接
3.0.4管件的图例宜符合表3.0.4的要求。

表3.0.4管件
3.0.5阀门的图例宜符合表3.0.5的要求。

表3.0.5阀门
3.0.6给水配件的图例宜符合表3.0.6的要求。

表3.0.6给水配件
3.0.7 消防设施的图例宜符合表3.0.7的要求。

表3.0.7消防设施
3.0.8卫生设备及水池的图例宜符合表3.0.8的要求。

表3.0.8卫生设备及水池
3.0.9小型给水排水构筑物的图例宜符合表3.0.9的要求。

表3.0.9小型给水排水构筑物
3.0.10给水排水设备的图例宜符合表3.0.10的要求。

表3.0.10给水排水设备
3.0.11给水排水专业所用仪表的图例宜符合表3.0.11的要求。

表3.0.11仪表。

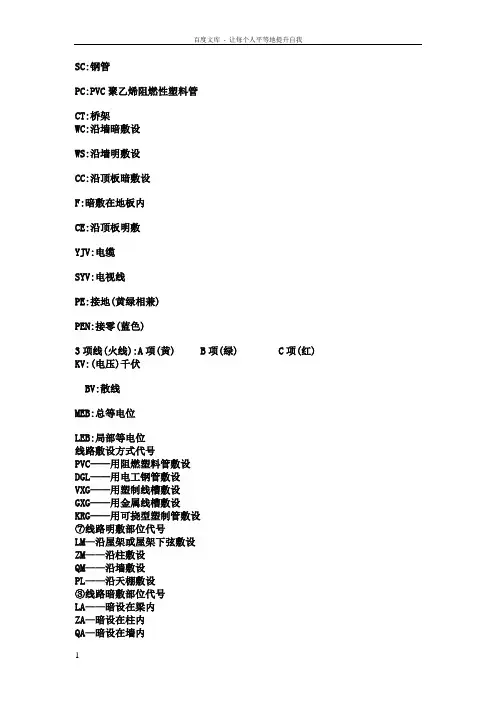

SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼)PEN:接零(蓝色)3项线(火线):A项(黄) B项(绿) C项(红) KV:(电压)千伏BV:散线MEB:总等电位LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯水电安装符号pc：硬质塑料管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管导线敷设部位：CT：电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC：吊顶内敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内wc：暗敷设在墙内WE：沿墙明敷设FC：预埋在地面内cc：暗敷设在顶板内SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC赞同线管的代号及敷设方式一、线管的代号SC：焊接钢管TC：电线管PC：硬质塑料管CT：电缆桥架CP：金属软管SR：钢线槽RC：水煤气管二、导线敷设部位：SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内WC：暗敷设在墙内FC：预埋在地面内CC：暗敷设在顶板内根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：线路敷设方式标注：穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：F另外，JDG--紧定式电线管，KBG--扣压式电线管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方电线根数）计算结果应小于或等于管•子截面的40％。

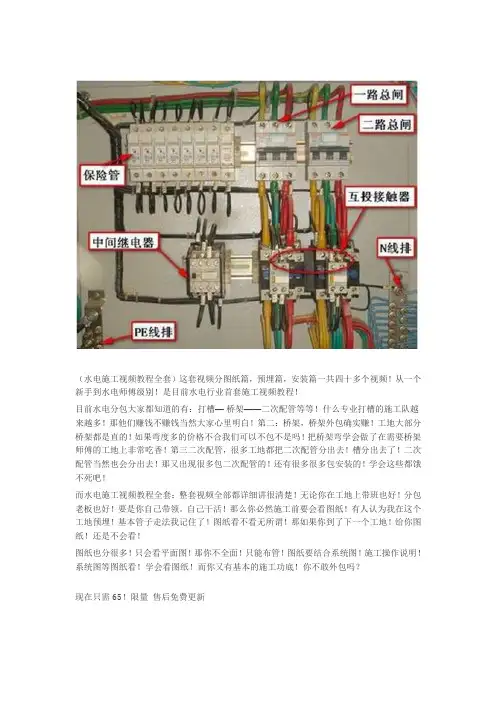

（水电施工视频教程全套）这套视频分图纸篇，预埋篇，安装篇一共四十多个视频！从一个新手到水电师傅级别！是目前水电行业首套施工视频教程！目前水电分包大家都知道的有：打槽—桥架——二次配管等等！什么专业打槽的施工队越来越多！那他们赚钱不赚钱当然大家心里明白！第二：桥架，桥架外包确实赚！工地大部分桥架都是直的！如果弯度多的价格不合我们可以不包不是吗！把桥架弯学会做了在需要桥架师傅的工地上非常吃香！第三二次配管，很多工地都把二次配管分出去！槽分出去了！二次配管当然也会分出去！那又出现很多包二次配管的！还有很多很多包安装的！学会这些都饿不死吧！而水电施工视频教程全套：整套视频全部都详细讲很清楚！无论你在工地上带班也好！分包老板也好！要是你自己带领。

自己干活！那么你必然施工前要会看图纸！有人认为我在这个工地预埋！基本管子走法我记住了！图纸看不看无所谓！那如果你到了下一个工地！给你图纸！还是不会看！图纸也分很多！只会看平面图！那你不全面！只能布管！图纸要结合系统图！施工操作说明！系统图等图纸看！学会看图纸！而你又有基本的施工功底！你不敢外包吗？现在只需65！限量售后免费更新首先上图，图纸是施工的灵魂，在现代施工中不会看图纸是不行的。

施工中常用的是蓝图，如图所示下图所示，有多少人知道图纸中某些符号代表这什么呢看图纸该怎么去看呢大家有没有看到图中中标有多少跟线！在这里给大家的答案是有的！你们可以看到图中画斜杆标出来一个：2字的大家看到没有！那就代表多少根线。

图纸中代表2跟。

而那套视频详细地介绍了看图中！每个图中的小标识都讲得明明白白！让大家学会看图纸！看图纸施工！不要以为图中的标出来的东西没有！其实每个都有它表达的用处！而视频教程就带领大家从预埋到安装！让你不必在工地上混日子！学了几年才学到个皮毛！工资永远都是那么低！匆匆几年！青春浪费！工资不高吧！天天有被叼吗？学不到东西吗？还在混日子吗？？每天都累死累活羡慕别人工资高吗？感觉学习不到东西吗？来吧！这套教程来了！水电行业首套水电施工视频教程全套。

表3.0.1管道图例
3.0.2管道附件的图例宜符合表3.0.2的要求。

表3.0.2管道附件
3.0.3管道连接的图例宜符合表3.0.3的要求。

表3.0.3管道连接
3.0.4管件的图例宜符合表3.0.4的要求。

表3.0.4管件
3.0.5阀门的图例宜符合表3.0.5的要求。

表3.0.5阀门
3.0.6给水配件的图例宜符合表3.0.6的要求。

表3.0.6给水配件
3.0.7 消防设施的图例宜符合表3.0.7的要求。

表3.0.7消防设施
3.0.8卫生设备及水池的图例宜符合表3.0.8的要求。

表3.0.8卫生设备及水池
3.0.9小型给水排水构筑物的图例宜符合表3.0.9的要求。

表3.0.9小型给水排水构筑物
3.0.10给水排水设备的图例宜符合表3.0.10的要求。

表3.0.10给水排水设备
3.0.11给水排水专业所用仪表的图例宜符合表3.0.11的要求。

表3.0.11仪表。

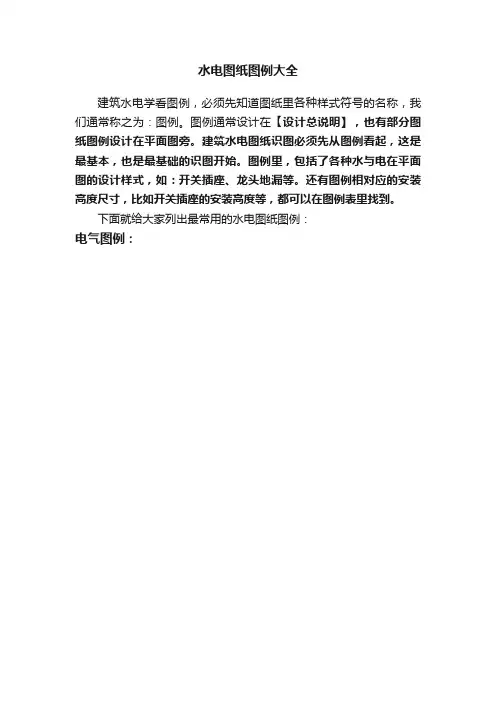

水电图纸图例大全建筑水电学看图例，必须先知道图纸里各种样式符号的名称，我们通常称之为：图例。

图例通常设计在【设计总说明】，也有部分图纸图例设计在平面图旁。

建筑水电图纸识图必须先从图例看起，这是最基本，也是最基础的识图开始。

图例里，包括了各种水与电在平面图的设计样式，如：开关插座、龙头地漏等。

还有图例相对应的安装高度尺寸，比如开关插座的安装高度等，都可以在图例表里找到。

下面就给大家列出最常用的水电图纸图例：电气图例：建筑电气图例建筑电气图例中，插座的分类一般用字母来代替，比如普通插座旁多了一个字母R，则用来表示热水器插座。

上图中，左边图例，右边为相对应的安装高度。

上面的开关插座高度，都可以借鉴使用。

弱电图例弱电图例给排水图例给排水图例常用字母符号大全你还在为看不懂电气施工图而烦恼吗？你还在为找不到系统的识图方法而苦恼吗？你还在为入门的识图都不会而焦虑烦躁吗？你还在为升职加薪无望而了无头绪望天兴叹吗？不要苦恼与烦躁，不要焦虑与忧愁。

这一切都将随着起点水电课堂的在线识图课程而变得简单主讲老师周工为您打开系统识图的窗口，带你领略那些图纸上的美丽风景，让你经过培训能够达到系统识图的能力，让你快速的在刚入行的同事前脱颖而出，助你大踏步的成长，去畅游工程机电带给你的自信与荣光。

想要学习和提高个人能力的朋友，欢迎加入我们的水电识图交流群，进群方法：关注本头条号，私信“学识图”三个字，考虑到进群人数较多，不能一一回复各位，请耐心等待邀请，谢谢理解和配合。

《零基础学识图》系列课程已经上架今日头条，想学习可以点击下方专栏卡片，了解详情↓↓↓。

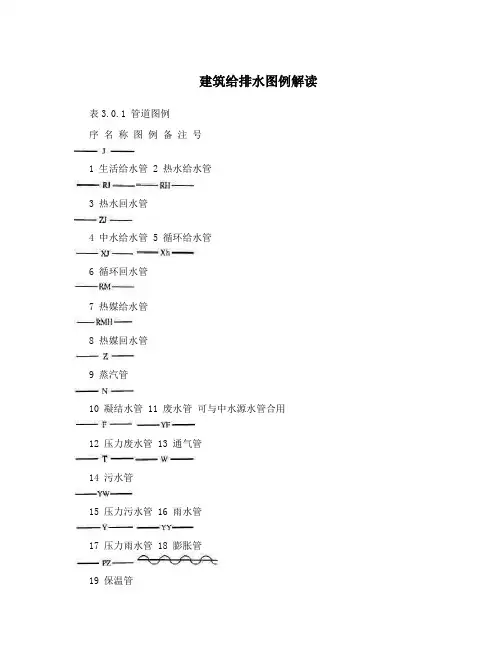

建筑给排水图例解读表3.0.1 管道图例序名称图例备注号1 生活给水管2 热水给水管3 热水回水管4 中水给水管5 循环给水管6 循环回水管7 热媒给水管8 热媒回水管9 蒸汽管10 凝结水管 11 废水管可与中水源水管合用12 压力废水管 13 通气管14 污水管15 压力污水管 16 雨水管17 压力雨水管 18 膨胀管19 保温管20 多孔管21 地沟管22 防护套管X:管道类别 23 管道立管 L:立管1:编号 24 伴热管25 空调凝结水管26 排水明沟27 排水暗沟注:分区管道用加注角标方式表示:如J1、J2、RJ1、RJ2……。

3.0.2 管道附件的图例宜符合表3.0.2的要求。

表3.0.2 管道附件序名称图例备注号1 套管伸缩器2 方形伸缩器3 刚性防水套管4 柔性防水套管5 波纹管6 可曲挠橡胶接头7 管道固定支架8 管道滑动支架9 立管检查口10 清扫口11 通气帽12 雨水斗13 排水漏斗通用。

如为无水封，地漏应加14 圆形地漏存水弯15 方形地漏16 自动冲洗水箱17 挡墩18 减压孔板19 Y形除污器20 毛发聚集器防回流污染止回21 阀22 吸气阀3.0.3 管道连接的图例宜符合表3.0.3的要求。

表3.0.3 管道连接序名称图例备注号1 法兰连接2 承插连接3 活接头4 管堵5 法兰堵盖表示管道向后及向6 弯折管下弯转90? 7 三通连接8 四通连接9 盲板10 管道丁字上接11 管道丁字下接在下方和后面的管12 管道交叉道应断开 3.0.4 管件的图例宜符合表3.0.4的要求。

表3.0.4 管件序号名称图例备注 1 偏心异径管2 异径管3 乙字管4 喇叭口5 转动接头6 短管7 存水弯8 弯头9 正三通10 斜三通11 正四通12 斜四通13 浴盆排水件3.0.5 阀门的图例宜符合表3.0.5的要求。

表3.0.5 阀门序名称图例备注号1 闸阀2 角阀3 三通阀4 四通阀5 截止阀6 电动阀7 液动阀8 气动阀9 减压阀左侧为高压端 10 旋塞阀 11 底阀 12 球阀 13 隔膜阀气开隔膜14 阀气闭隔膜15 阀温度调节16 阀压力调节17 阀18 电磁阀19 止回阀消声止回20 阀21 蝶阀弹簧安全22 阀平衡锤安23 全阀自动排气24 阀 25 浮球阀延时自闭26 冲洗阀吸水喇叭27 口28 疏水器3.0.6 给水配件的图例宜符合表3.0.6的要求。

SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线??PE:接地(黄绿相兼)PEN:接零(蓝色)????3项线(火线):A项(黄)??B项(绿)????C项(红)KV:(电压)千伏???BV:散线MEB:总等电位??LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯水电安装符号pc：硬质塑料管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管导线敷设部位：CT：电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC：吊顶内敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内wc：暗敷设在墙内WE：沿墙明敷设FC：预埋在地面内cc：暗敷设在顶板内SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC赞同线管的代号及敷设方式一、线管的代号SC：焊接钢管TC：电线管PC：硬质塑料管CT：电缆桥架CP：金属软管SR：钢线槽RC：水煤气管二、导线敷设部位：SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内WC：暗敷设在墙内FC：预埋在地面内CC：暗敷设在顶板内根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX00173页规定：线路敷设方式标注：穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：F另外，JDG--紧定式电线管，KBG--扣压式电线管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方x0.7854x电线根数）计算结果应小于或等于管?子截面的40％。

（水电施工视频教程全套）这套视频分图纸篇，预埋篇，安装篇一共四十多个视频！从一个新手到水电师傅级别！是目前水电行业首套施工视频教程！目前水电分包大家都知道的有：打槽—桥架——二次配管等等！什么专业打槽的施工队越来越多！那他们赚钱不赚钱当然大家心里明白！第二：桥架，桥架外包确实赚！工地大部分桥架都是直的！如果弯度多的价格不合我们可以不包不是吗！把桥架弯学会做了在需要桥架师傅的工地上非常吃香！第三二次配管，很多工地都把二次配管分出去！槽分出去了！二次配管当然也会分出去！那又出现很多包二次配管的！还有很多很多包安装的！学会这些都饿不死吧！而水电施工视频教程全套：整套视频全部都详细讲很清楚！无论你在工地上带班也好！分包老板也好！要是你自己带领。

自己干活！那么你必然施工前要会看图纸！有人认为我在这个工地预埋！基本管子走法我记住了！图纸看不看无所谓！那如果你到了下一个工地！给你图纸！还是不会看！图纸也分很多！只会看平面图！那你不全面！只能布管！图纸要结合系统图！施工操作说明！系统图等图纸看！学会看图纸！而你又有基本的施工功底！你不敢外包吗？现在只需65！限量售后免费更新首先上图，图纸是施工的灵魂，在现代施工中不会看图纸是不行的。

施工中常用的是蓝图，如图所示下图所示，有多少人知道图纸中某些符号代表这什么呢看图纸该怎么去看呢大家有没有看到图中中标有多少跟线！在这里给大家的答案是有的！你们可以看到图中画斜杆标出来一个：2字的大家看到没有！那就代表多少根线。

图纸中代表2跟。

而那套视频详细地介绍了看图中！每个图中的小标识都讲得明明白白！让大家学会看图纸！看图纸施工！不要以为图中的标出来的东西没有！其实每个都有它表达的用处！而视频教程就带领大家从预埋到安装！让你不必在工地上混日子！学了几年才学到个皮毛！工资永远都是那么低！匆匆几年！青春浪费！工资不高吧！天天有被叼吗？学不到东西吗？还在混日子吗？？每天都累死累活羡慕别人工资高吗？感觉学习不到东西吗？来吧！这套教程来了！水电行业首套水电施工视频教程全套。

SC:钢管PC：PVC聚乙烯阻燃性塑料管CT：桥架WC:沿墙暗敷设WS：沿墙明敷设CC：沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV：电缆SYV:电视线PE:接地(黄绿相兼）PEN：接零（蓝色)3项线(火线）:A项（黄) B项（绿) C项(红) KV:（电压）千伏BV：散线MEB：总等电位LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL—-用电工钢管敷设VXG——用塑制线槽敷设GXG--用金属线槽敷设KRG—-用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM—-沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L—-链吊式G———管吊式B—-壁装式R——-嵌入式BR—-—墙壁内安装(4)设备标注方法'⑦配电线路的标注方法a——b（c×d)e-—f其中:a——回路编号b--导线型号c——导线根数d——导线截面e-—敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c—-每盏照明灯具的灯泡个数d--灯泡容量，We——灯泡安装高度,mf-—安装方式L--光源种类,白炽灯或荧光灯水电安装符号pc:硬质塑料管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管导线敷设部位：CT：电缆桥架敷设SR：沿钢索敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CC:沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC：吊顶内敷设ACE：在能进入的吊顶在敷设BC：暗敷设在梁内CLC：暗敷设在柱子内wc：暗敷设在墙内WE：沿墙明敷设FC:预埋在地面内cc：暗敷设在顶板内SR: 沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC: 暗敷设在墙内CC: 暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设，要穿金属管一，导线穿管表示MT-电线管PC—PVC塑料硬管FPC—阻燃塑料硬管CT—桥架MR-金属线槽M-钢索CP—金属软管PR—塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB—直埋TC—电缆沟BC—暗敷在梁内CLC—暗敷在柱内WC-暗敷在墙内CE—沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR—沿钢索BE—沿屋架，梁WE—沿墙明敷三,灯具安装方式的表示CS—链吊DS—管吊W-墙壁安装C-吸顶R-嵌入S—支架CL-柱上穿焊接钢管敷设:SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设:MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁(屋架)敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内:CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设:SCE地板或地面下敷设:FC赞同线管的代号及敷设方式一、线管的代号SC:焊接钢管TC:电线管PC：硬质塑料管CT：电缆桥架CP:金属软管SR:钢线槽RC：水煤气管二、导线敷设部位：SR:沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC:暗敷设在柱子内WC：暗敷设在墙内FC：预埋在地面内CC:暗敷设在顶板内根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：线路敷设方式标注：穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设:TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内:WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：F另外，JDG—-紧定式电线管，KBG-—扣压式电线管一，导线穿管表示MT—电线管PC—PVC塑料硬管FPC—阻燃塑料硬管CT-桥架MR—金属线槽M—钢索CP—金属软管PR-塑料线槽RC—镀锌钢管二,导线敷设方式的表示DB—直埋TC-电缆沟BC—暗敷在梁内CLC—暗敷在柱内WC-暗敷在墙内CE—沿天棚顶敷设CC—暗敷在天棚顶内SCE—吊顶内敷设F-地板及地坪下SR—沿钢索BE—沿屋架,梁WE—沿墙明敷三，灯具安装方式的表示CS—链吊DS—管吊W-墙壁安装C-吸顶R-嵌入S—支架CL—柱上穿焊接钢管敷设：SC穿电线管敷设:MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方x0。

水电CAD图标注释大全
建筑水电学看图例，必须先知道图纸里各种样式符号的名称，我们通常称之为：图例。

图例通常设计在【设计总说明】，也有部分图纸图例设计在平面图旁。

建筑水电图纸识图必须先从图例看起，这是最基本，也是最基础的识图开始。

图例里，包括了各种水与电在平面图的设计样式，如：开关插座、龙头地漏、阀门附件、机械设备等。

还有图例相对应的安装高度尺寸、安装位置，比如开关插座的安装高度等，都可以在图例表里找到。

下面给大家总结了电气、弱电、给排水、通风空调专业的相关图例。

一、电气工程图例
建筑电气图例中，插座的分类一般用字母来代替，比如普通插座旁多了一个字母R，则用来表示热水器插座；多了一个字母K，则用来表示空调插座；多了一个字母X，则表示洗衣机插座。

上图中，左边图例，右边为相对应的安装高度。

电缆表示方式：
电线导管敷设方式：二、弱电工程图例
三、给排水工程图例
四、通风空调工程图例。

水电图纸图例大全解析（水电施工视频教程全套）这套视频分图纸篇，预埋篇，安装篇一共四十多个视 频〜从一个新手到水电师傅级别〜是目前水电行业首套施工视频教程〜目前水电分包大家都知道的有：打槽一桥架 ----- 二次配管等等〜什么专业打槽 的施工队越来越多〜那他们赚钱不赚钱当然大家心里明白〜第二：桥架，桥架外包确实赚〜工地大部分桥架都是直的〜如果弯度多的价格不合我们可以不包不是吗〜 把桥架弯学会做了在需要桥架师傅的工地上非常吃香〜第三二次配管，很多工地都 把二次配管分出去〜槽分出去了〜二次配管当然也会分出去〜那又出现很多包二次 配管的〜还有很多很多包安装的〜学会这些都饿不死吧〜而水电施工视频教程全套：整套视频全部都详细讲很清楚〜无论你在工地上带 班也好〜分包老板也好〜要是你自己带领。

自己干活〜那么你必然施工前要会看图 纸〜有人认为我在这个工地预埋〜基本管子走法我记住了〜图纸看不看无所谓〜那 如果你到了下一个工地〜给你图纸〜还是不会看〜图纸也分很多〜只会看平面图〜那你不全面〜只能布管〜图纸要结合系统图〜施工操作说明〜系统图等图纸看〜学会看图纸〜而你又有基本的施工功底〜你不敢外包吗，现在只需65〜限量售后免费更新首先上图，图纸是施工的灵魂，在现代施工中不会看图纸是不行的。

施工中常用的是蓝图，如图所示下图所示，有多少人知道图纸中某些符号代表这什么呢，,,，看图纸该怎么去看大家有没有看到图中中标有多少跟线〜在这里给大家的答案是有的〜你们可以看到图中画斜杆标出来一个：2字的大家看到没有〜那就代表多少根线。

图纸中代表2跟而那套视频详细地介绍了看图中〜每个图中的小标识都讲得明明白白〜让大家学会看图纸〜看图纸施工〜不要以为图中的标出来的东西没有〜其实每个都有它表达的用处〜而视频教程就带领大家从预埋到安装〜让你不必在工地上混日子〜学了几年才学到个皮毛〜工资永远都是那么低〜匆匆几年〜青春浪费〜工资不高吧〜天天有被叼吗，学不到东西吗，还在混日子吗,,每天都累死累活羡慕别人工资高吗，感觉学习不到东西吗，来吧〜这套教程来了〜水电行业首套水电施工视频教程全套。

电气设计水电图纸图例大全，电气、弱电、给排水图例，请收
好！
建筑水电学看图例，必须先知道图纸里各种样式符号的名称，我们通常称之为：图例。

图例通常设计在【设计总说明】，也有部分图纸图例设计在平面图旁。

建筑水电图纸识图必须先从图例看起，这是最基本，也是最基础的识图开始。

图例里，包括了各种水与电在平面图的设计样式，如：开关插座、龙头地漏等。

还有图例相对应的安装高度尺寸，比如开关插座的安装高度等，都可以在图例表里找到。

下面就给大家列出最常用的水电图纸图例：
电气图例：
建筑电气图例
建筑电气图例中，插座的分类一般用字母来代替，比如普通插座旁多了一个字母R，则用来表示热水器插座。

上图中，左边图例，右边为相对应的安装高度。

弱电图例
弱电图例
给排水图例
给排水图例
常用字母符号大全。

⽔电图纸图例⼤全，电⽓、弱电、给排⽔常⽤图例电⼯学习⽹：关注电⼯学习⽹官⽅微信公众号“电⼯电⽓学习”，收获更多经验知识。

建筑⽔电学看图例，必须先知道图纸⾥各种样式符号的名称，我们通常称之为：图例。

图例通常设计在【设计总说明】，也有部分图纸图例设计在平⾯图旁。

建筑⽔电图纸识图必须先从图例看起，这是最基本，也是最基础的识图开始。

图例⾥，包括了各种⽔与电在平⾯图的设计样式，如：开关插座、龙头地漏等。

还有图例相对应的安装⾼度尺⼨，⽐如开关插座的安装⾼度等，都可以在图例表⾥找到。

下⾯就给⼤家列出最常⽤的⽔电图纸图例：电⽓图例：建筑电⽓图例建筑电⽓图例中，插座的分类⼀般⽤字母来代替，⽐如普通插座旁多了⼀个字母R，则⽤来表⽰热⽔器插座。

上图中，左边图例，右边为相对应的安装⾼度。

在我微信公众号【电⼯电⽓学习】⾥，很多都是从事家装⽔电的，上⾯的开关插座⾼度，都可以借鉴使⽤。

弱电图例弱电图例给排⽔图例给排⽔图例常⽤字母符号⼤全电⽓图纸中那些管线及敷设符号名称符号解释⼀、电线穿线管⼀般有PVC PVC管SC焊接钢管KBG扣压式镀锌薄壁电线管JDG紧定式镀锌薄壁电线管⼆、电⽓设计施⼯图中常⽤线路敷设⽅式SR沿钢线槽敷设BE沿屋架或跨屋架敷设CLE沿柱或跨柱敷设WE沿墙⾯敷设CE沿天棚⾯或顶棚⾯敷设ACE在能进⼊⼈的吊顶内敷设BC暗敷设在梁内CLC暗敷设在柱内WC暗敷设在墙内CC暗敷设在顶棚内ACC暗敷设在不能进⼊的顶棚内FC暗敷设在地⾯内SCE吊顶内敷设,要穿⾦属管三、导线穿管表⽰SC焊接钢管MT电线管PC-PVC塑料硬管FPC阻燃塑料硬管CT桥架MR⾦属线槽M钢索CP⾦属软管PR塑料线槽RC镀锌钢管四、导线敷设⽅式的表⽰DB直埋TC电缆沟BC暗敷在梁内CLC暗敷在柱内WC暗敷在墙内CE沿天棚顶敷设CC暗敷在天棚顶内SCE吊顶内敷设F地板及地坪下SR沿钢索BE沿屋架，梁WE沿墙明敷五、灯具安装⽅式的表⽰CS链吊DS管吊W墙壁安装C吸顶R嵌⼊S⽀架CL柱上SR沿钢线槽BE沿屋架或跨屋架CLE沿柱或跨柱SC穿焊接钢管敷设MT穿电线管敷设PC穿硬塑料管敷设FPC穿阻燃半硬聚氯⼄烯管敷设CT电缆桥架敷设MR⾦属线槽敷设PR塑料线槽敷设M⽤钢索敷设KPC穿聚氯⼄烯塑料波纹电线管敷设CP穿⾦属软管敷设DB直接埋设TC电缆沟敷设六、导线敷设部位的标注AB沿或跨梁（屋架）敷设BC暗敷在梁内AC沿或跨柱敷设CLC暗敷设在柱内WS沿墙⾯敷设WC暗敷设在墙内CE沿天棚或顶板⾯敷设CC暗敷设在屋⾯或顶板内SCE吊顶内敷设FC地板或地⾯下敷设。
