建筑工程自动扶梯的维护保养(15页)

30-6 自动扶梯的维护保养维修保养的目的，是为了使电梯始终保持良好的工作状态。

这是一项长期细致的工作，做得好，就减少故障，延长使用寿命。

因此十分重要。

30-6-1 自动扶梯人员基本要求1．人员培训（1）对电扶梯操作人员，应受过技术培训，具备必要的电梯知识，能正确操作电梯和处理运行中出现的各种紧急状态，并能排除一般性的常见故障。

（2）应有专职维修人员，并建立值班制度。

维修人员应受过技术培训，并且取得相应的技术等级上岗证书。

（3）应具备有一定的计算机常识，掌握电梯的工作原理，各部分的主要构造与功能，能分析及排除各种故障，能对电梯进行日常性的维修保养。

2.建立严格的检查保修制度（1）日检查保养制度：每天开机前进行清扫和巡视性检查，及时发现和排除各种不正常现象；保持电气开关机械设备的清洁卫生；应设有电梯工作日记，实行交接班记录。

（2）月检查保养制度：每月检查主控制柜各种器件情况，如PC的CPU模块、各LED显示是否正常，I/O模块和各开关器件、交流接触器、热继电气的动作情况，必须准确可靠。

保持主控制柜内清洁卫生，避免在主控制柜附近堆放杂物。

每月检查故障检测开关、控制开关的工作情况，其信号必须能被计算机准确检测和处理。

（3）季度检查保养制度：对各安全装置进行必要的调整，如电磁制动器或液压制动器和各种故障检测点的限位开关。

对电器控制系统进行工作情况检查，包括各种接触器、继电器、PC、保险器、印刷电路等元件及各接线端子。

（4）年检查保养制度：组织一次全面性的技术检查，包括外壳接地及电气耐压等；并对电梯工作状态作出评价，制订年保养计划。

修理及更换磨损或损坏的主要部件。

30-6-2 自动扶梯的维护1.自动扶梯的一般要求（表30-6-1）自动扶梯维护一般要求表30-6-12.自动扶梯的各部分的日常维护（1）机房1）上、下机房内应保持干燥、严防进水和其他与设备无关的物品。

2）上、下机房温度应保持在5~40℃之间。

3）主开关应保持灵活可靠。

自动扶梯的维护管理规程模版一、维护管理概述1. 目的本规程旨在确保自动扶梯的安全运行和延长设备寿命，规范维护工作流程，减少故障发生，并提高设备性能。

2. 适用范围本规程适用于所有自动扶梯及其相关设备（包括但不限于电机、链条、导轨等）的维护管理工作。

二、维护管理流程1. 巡检维护1.1 定期巡视根据设备使用情况及制造商的建议，设立巡视频率，并落实到实际工作中。

巡视内容包括但不限于扶梯运行状况、异响情况、导轨清洁情况等。

1.2 记录维护巡视过程中发现的问题、异动、异常情况等应及时记录，并按照规定进行处理。

1.3 故障排除巡视过程中如发现设备故障，按照设备故障处理流程进行排除，复位或进行相应维修。

2. 定期保养2.1 清洁保养按照制造商的建议，设定清洁保养频率，并制定清洁保养工作方案。

清洁保养内容包括但不限于清洁链条、检查导轨、清理随行线等。

2.2 润滑保养根据设备制造商的建议，制定润滑保养方案，并按照规定的频率进行润滑保养工作。

润滑保养内容包括但不限于轴承润滑、链条润滑等。

2.3 规范保养保养过程中应按照规定的作业步骤和要求进行，确保保养效果。

并进行保养记录，包括保养日期、保养内容等。

3. 故障维修3.1 故障报修设立故障报修流程，由专业人员进行收集、登记并安排维修工作。

3.2 快速响应及时响应故障报修请求，指定专业人员进行故障排除和维修工作。

3.3 维修记录维修人员在进行维修过程中应详细记录故障现象、维修方法和结果等信息，并进行归档存档。

4. 性能检测4.1 设定检测频率根据设备制造商的要求，设定性能检测的频率，并明确检测项目。

4.2 检测内容按照制造商的要求，进行性能检测，主要包括扶梯运行速度、平稳性、安全系统等方面的检测。

4.3 检测记录对每次性能检测进行详细记录，包括检测日期、检测结果等。

三、维护管理人员1. 定期培训维护管理人员需定期进行培训，包括但不限于设备操作、维护要点、维修知识等。

2. 技能要求维护管理人员应具备相关电梯维护维修技能，持有相关证书或经验，并接受健康体检。

自动扶梯日常维护保养流程一、目的规范电梯和自动扶梯维修保养工作，确保电梯各项性能完好。

二、适用范围适用于北京地铁运营线路上的电梯和自动扶梯维修保养。

三、职责1、技术科、设备科的主管负责审核《日常维护保养流程》并检查维修保养工作的实施情况。

2、电梯队主管负责组织制定《日常维护保养流程》并具体组织、实施、监督维修保养工作。

3、电梯机电维修员负责电梯的日常维修保养和办理登记注销手续。

四、维保内容及作业程序和时间机房、驱动段：清洁底板卫生、确保无杂物、无积油紧急停车按钮功能正常有效自动运行功能正常确认照明完好无损检查减速箱油位，油量应在油标尺上下极限位置之间，无渗油现象检查飞轮速度传感器，确认功能可靠，清洁感应面，感应间隙2mm－3mm清洁、润滑制动机械装置，确保动作灵活可靠试验抱闸，确保主制动器动作可靠检查制动带磨损情况，制动衬厚度应≮1.5mm确保制动带松开时不应摩擦制动盘确保制动触点功能可靠检查制动带监控器，清洁感应面，功能可靠清洁、润滑附加制动器，确保动作灵活，功能可靠测量制动距离,空载向下运行制动距离为：0.5m/s 0.2m－0.3m0.65m/s 0.3m－0.4m0.75m/s 0.35m－0.5m紧固控制柜及主电源开关接线清洁电机通风口调整主驱动链张紧量，松边下垂量10mm－15mm清理和润滑主驱动链表面油污检查主驱动链保护装置，链条滑块应清洁，厚度≮13mm确保主驱动链断裂开关功能可靠，调整开关间隙为2mm确认自动润滑系统工作正常中间直线段：测试紧急停车按钮，确保功能正常有效清洁围裙板光栅探头表面，确保功能可靠调整梯级、踏板与围裙板任一侧水平间隙≯4mm、两侧之和≯7mm自动人行道的围裙板设置在踏板或胶带之上时，调整踏板与围裙板之间垂直距离≯4mm踏板或胶带的横向摆动时，确保侧边与围裙板垂直投影不应产生间隙检查梳齿板，确保梳齿板应完好无损检查梳齿板照明应完好无损确保梳齿板梳齿与踏板面齿槽啮合深度≮6mm，间隙≯4mm 确保梳齿板梳齿与胶带齿槽啮合深度≮4mm，间隙≯4mm 试验梳齿板开关，确保其动作可靠试验扶手带入口处保护开关，确保动作灵活可靠涨紧段：清洁底板卫生、确保无杂物、无积油试验紧急停车按钮，确保其功能正常有效试验自动运行功能，确保正常检查照明，确保完好无损。

手扶电梯使用管理应注意事项手扶电梯作为商场、超市常见的运载工具，给市民购物带来了极大的方便，但由于有些地方对手扶电梯的使用管理不善，疏于维护，电梯伤人事故时有发生。

《特种设备安全监察条例》规定，电梯与锅炉、液化气罐、客运索道等属于特种设备。

根据电梯使用遵循“谁使用谁负责”的原则，电梯一般在15天内必须保养一次，进行一次清洁、润滑、调整和检查。

如果商场或其他公共场所按规定进行保养，并在使用环节上加强管理，对顾客给予正确有效的提醒和警示，电梯出现伤人案件的情况就会大大减少综此，将手扶电梯使用和管理维护注意事项概述如下。

一、日常检查1、在踏板和梳板之间检查有无纸屑小石等异物堵塞一旦有异物堵塞时，恐会使踏板和梳板破损，所以务必清除。

2、检查踏板与梳板有无破损如果继续运转话恐会卷住乘用者鞋子而发生危险事故，所以必须联络电扶梯保养公司来换装。

3、检查螺丝有无松动若按押饰板(Pannel)而螺丝、弹簧之类若有松动时，会因挟住衣物而受伤，所以必须尽快栓紧处理。

4、检查有无异常声音及振动若经常有异样声音和振动发生时，停止扶梯运转并通知电扶梯保养公司来处理。

5、检查扶手皮带有无异常运转时扶手皮带若有异常(滑移等)现象，则停止运转并联络扶电梯保养公司前来处理。

二、管理和处置1、护裙板、级板定期性在护裙板和平滑型的踏板级板上，涂上高份子系列润滑油。

如此，才能防止胶鞋或脚部被挟住。

2、紧急停止按钮在情急下按押紧急停止按钮时，作业员必须把该钮位置和操作方法彻底详知熟练。

另外为了防止乱用该钮必须设置覆盖物，并用贴纸(Sticker)标示其位置。

3、遮蔽装置(Shutter)设在扶梯四周的防火档门如果开启话则扶梯就无法运转。

所以即使在紧急状况下也要完全关闭着，而且附近更不可放置妨碍该门的物品。

4、安全设备下记安全设备在平常检查故障时，必须赶紧修理或替换等处置使该设备常至于完善。

→三角部指示板→防止跌落、进入栅(装饰板)→落下物防止网→踏板黄色警戒标示线→正确搭乘的指示板、贴纸三、扶梯周围的辅助安全装置扶梯应设置安全装置，以保证运行安全。

浅谈自动扶梯维护保养的重要性摘要：自动扶梯是现代城市中常见的交通工具之一，其维护保养的重要性不容忽视。

本文首先概述了自动扶梯的基本情况，然后探讨了维护保养的意义，接着介绍了自动扶梯维护保养的具体内容，最后列举了一些需要注意的事项。

通过对自动扶梯维护保养的深入分析，可以更好地保障自动扶梯的运行安全和使用寿命。

关键词：自动扶梯；维护保养；意义；内容；注意事项引言：自动扶梯是现代城市中常见的交通工具，为人们提供便捷的垂直交通方式。

然而，由于长时间的使用和高强度的负荷，自动扶梯的维护保养显得尤为重要。

定期的维护保养可以确保自动扶梯的正常运行，减少故障发生的可能性，保证乘客的安全。

同时，维护保养还能延长自动扶梯的使用寿命，提高其运行效率，减少能源消耗。

因此，重视自动扶梯的维护保养，对于城市交通的顺畅运行和乘客的出行安全至关重要。

1、自动扶梯的基本概述1.1自动扶梯的定义和分类自动扶梯是一种能够运输人群的垂直交通工具，通常由一系列平行的可移动的步道组成，人们站在上面可以随着步道的运动而上下。

根据其用途和结构特点，自动扶梯可以分为商用自动扶梯和家用自动扶梯两大类。

商用自动扶梯主要用于商场、机场、地铁站等公共场所，承载能力大，速度快，适用于大量人群的运输。

家用自动扶梯则主要安装在住宅楼和别墅等私人住宅中，承载能力相对较小，速度较慢，更注重舒适性和美观性。

1.2自动扶梯的结构和工作原理自动扶梯是一种能够帮助人们在楼梯间快速移动的设备，它由一系列连接的步骤和扶手组成。

当人们站在扶梯上时，步骤会以一定的速度连续运行，以便将人们从一个楼层运送到另一个楼层。

自动扶梯的工作原理基于电动机的驱动。

电动机通过传动系统将动力传递给步骤和扶手，使它们能够正常运行。

同时，自动扶梯还配备了一系列的传感器和控制系统，用于监测和控制扶梯的运行状态。

当检测到异常情况时，系统会自动停止扶梯的运行，以确保乘客的安全。

维护保养对于自动扶梯的正常运行至关重要。

编号：LCTZ-JL-2023-138自动扶梯维护保养作业单 设备单位 《资质许可证号： 》 设备地址 电梯型号 到达时间 电梯编号 离开时间 检 查 部 位故障 修理 更换 保养 正常 示 意 图： 1．运行状态2．操纵箱钥匙开关、急停按钮★3．梯级、导轨相关部件3.①梯级、梳齿有无破损3.②梯级与梳齿的间隙3.③相邻梯级踏板与踢板的间隙3.④梯级与围裙板间隙4．扶手带、扶手驱动装置状态 5．扶手栏杆相关部件5.①内侧板5.②照明状况5.③围裙板5.④前沿板6．各安全装置动作确认6.①扶手带入口保护装置★6.②梳齿板安全开关★6.③围裙板安全开关★6.④梯级链断链保护开关★6.⑤梯级异常检测装置★6.⑥驱动链断链安全装置★6.⑦速度控制安全装置★7．上部机房清洁状况8．下部机房清洁状况用户确认意见： 满 意□ 不满意□ 用户方：（签字） 日期： 年 月 日9．机房内各部件状况10．电磁制动器动作状态★11．各链条加油润滑状况12．其他 保养（修理）记述、故障原因及处理意见：维保人员:（签字） 联系电话： 日期： 年 月 日符号说明 × ：故障、未修理 О：修理、更换己处理 √ ：正常— ：该梯无此装置 ∕：在定期、定时保养中、非本次维保项目★ ：月定期保养必须重点检查项目，每季度必须检修，每半年必须修理测试合格。

亲爱的用户：遇地震、火灾发生时，请停止使用扶梯。

扶梯内部浸水后立即停梯，切断电源，请及时与我司联系。

用户（第一联） 工程修理部（第二联） 审核： 招修电话：。

自动扶梯使用维护说明书(总12页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一、自动扶梯简介（一）自动扶梯的型号海神自动扶梯的产品系列主要为：1)普通型自动扶梯，采用铝型材扶手支架，链条式传动，其倾斜度分别为30°和35°，梯级宽度系列1000 、800和600，运行速度为s、s。

(主要参数见表一)2)苗条型自动扶梯，采用不锈钢型材扶手支架，链条式传动，倾斜度分别为30°和35°，梯级宽度系列1000 、800和600，运行速度为s、s。

(主要参数见表一)表一：（二）特点、用途和适用范围该自动扶梯采用GB16899-1997《自动扶梯和自动人行道的制造与安装安全规范》，具有以下特点：1）结构紧凑、重量轻、输送能力大，且与提升高度无关；2）运行平稳、运送客流量均匀、舒适感好，能连续地运送乘客；3）可上下逆转，安装维修方便；4）当停电或因故障不能运行时可作为普通楼梯使用，不影响交通。

（三）主要型号规格及技术参数（见表二）表二：（四）主要结构及工作原理自动扶梯由金属骨架、驱动装置、扶手驱动装置、导轨装置、梯级链、梯级、扶手装置、前沿板、电气、润滑等部分组成。

（如图1）图1 总图1 金属骨架（如图2）1）普通型自动扶梯采用角钢和槽钢等钢梁电焊成全封闭形，具有足够的强度和刚度。

2）苗条型自动扶梯采用矩形钢管等焊接成型，较之普通型无论强度、刚度还是外观均有大幅提高。

3）本骨架按乘客载荷计算，实测的最大挠度不超过支承距离L的1/750，完全符合国家标准规定。

驱动装置（见图3）采用立式曳引机，它具有结构紧凑，运行平稳和可靠的优点，也可根据客户需要采用进口卧式主机。

驱动装置上还装有制动器，在扶梯发生故障或正常停机时制停扶梯并保持稳定状态。

图3 驱动装置3 扶手驱动装置采用曲线压带摩擦驱动，扶手带绕过大直径挂胶轮时具有一定包角，同时通过压在扶手带外测的涨紧带得到足够的摩擦驱动力，使扶手带与梯级实现同步运行。

自动扶梯维保方案(精)自动扶梯维保方案一.维修保养通则(1.自动扶梯的维护保养必须由经专门培训并考核合格的专业人员进行;(2.保养:周期为 15天一次(也可根据实际情况临时增加次数。

保养工作主要为:a. 紧固机件、电气元件; b. 检查各机电零件的工作情况; c. 对各需润滑部件进行加油; d. 对扶梯各部件进行清洁;(3.每年三、六、九、十二月进行扶梯季度保养,内容为检修清洗更换零部件;(4.年度保养:周期为每年一次。

年度保养的内容为检修清洗更换零部件;二.维修保养安全措施2.1.维修保养前,必须查阅自动扶梯急修记录本,了解自动扶梯运行情况和故障情况; 2.2.维修保养前,必须先在上、下各设置一个安全护栏和“ 正在维修,禁止使用 ” 的标志牌或设置障碍物,栏杆及障碍物能醒目并有效地阻止人们进入现场;2.3. 维修保养时必要时可切断电源总开关, 并在开关上挂上 “ 正在维修,禁止合闸 ” 的牌子;特别是梯路里有人时,必须切断电源总开关,建议在总开关的把手上装设一把挂锁;2.4.将检修开关由 “ 正常 ” 转至 “ 检修 ” 状态;2.5.如果检修的梯级已从扶梯上拆下,只允许用 “ 检修盒 ”以检修速度操作扶梯点动,梯级上不准站人。

三.保养、维修要领与方法3.1.保养、维修要领(1.清洁除尘:保持设备、机器、电气、梯路、上下底坑的清洁。

(2.检查调校:针对发现的隐患和存在缺陷的不同情况,进行修复和校准零部件的精度或者更换磨损件。

(3.润滑:在做好清洁除垢等工作基础上,凡摩擦转动需要润滑的部位,都应充分地注入清洁合格型号的润滑油加以润滑。

3.2.保养、维修的方法主要有听、看、摸、嗅、查(1.听,“ 听诊 ” ,听司机对设备运行情况的发映描述,有没有故障的先兆和隐患;听设备运行时所发出的声音,有没有不正常的噪声。

(2.看,“ 望诊 ” ,看司机运行记录,有没有引起可以注意的方面;观察设备运行时,是不是平稳正常。

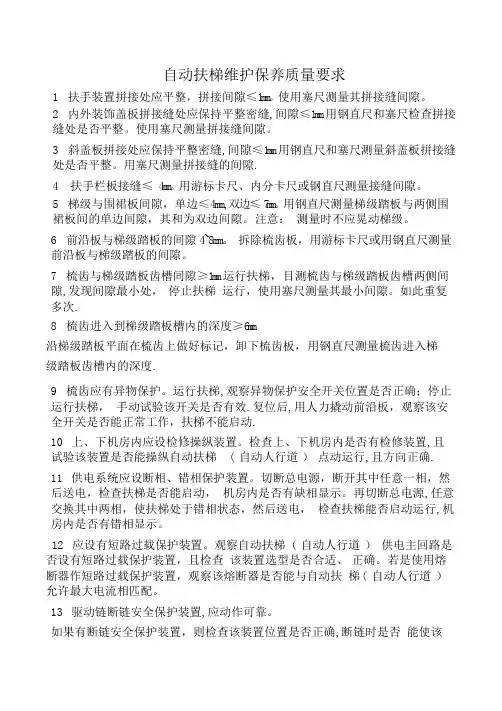

自动扶梯维护保养质量要求1 扶手装置拼接处应平整，拼接间隙≤1m m。

使用塞尺测量其拼接缝间隙。

2 内外装饰盖板拼接缝处应保持平整密缝,间隙≤1m m.用钢直尺和塞尺检查拼接缝处是否平整。

使用塞尺测量拼接缝间隙。

3 斜盖板拼接处应保持平整密缝,间隙≤1m m.用钢直尺和塞尺测量斜盖板拼接缝处是否平整。

用塞尺测量拼接缝的间隙.4 扶手栏板接缝≤ 4m m。

用游标卡尺、内分卡尺或钢直尺测量接缝间隙。

5 梯级与围裙板间隙，单边≤4mm,双边≤7m m。

用钢直尺测量梯级踏板与两侧围裙板间的单边间隙，其和为双边间隙。

注意：测量时不应晃动梯级。

6 前沿板与梯级踏板的间隙4~8m m。

拆除梳齿板，用游标卡尺或用钢直尺测量前沿板与梯级踏板的间隙。

7 梳齿与梯级踏板齿槽间隙≥1m m.运行扶梯，目测梳齿与梯级踏板齿槽两侧间隙,发现间隙最小处，停止扶梯运行，使用塞尺测量其最小间隙。

如此重复多次.8 梳齿进入到梯级踏板槽内的深度≥6m m.沿梯级踏板平面在梳齿上做好标记，卸下梳齿板，用钢直尺测量梳齿进入梯级踏板齿槽内的深度.9 梳齿应有异物保护。

运行扶梯,观察异物保护安全开关位置是否正确；停止运行扶梯，手动试验该开关是否有效.复位后, 用人力撬动前沿板，观察该安全开关是否能正常工作，扶梯不能启动.10 上、下机房内应设检修操纵装置。

检查上、下机房内是否有检修装置,且试验该装置是否能操纵自动扶梯( 自动人行道）点动运行,且方向正确.11 供电系统应设断相、错相保护装置。

切断总电源，断开其中任意一相，然后送电，检查扶梯是否能启动，机房内是否有缺相显示。

再切断总电源,任意交换其中两相，使扶梯处于错相状态，然后送电，检查扶梯能否启动运行,机房内是否有错相显示。

12 应设有短路过载保护装置。

观察自动扶梯 ( 自动人行道）供电主回路是否设有短路过载保护装置，且检查该装置选型是否合适、正确。

若是使用熔断器作短路过载保护装置，观察该熔断器是否能与自动扶梯( 自动人行道）允许最大电流相匹配。

自动扶梯与自动人行道半月维护保养项目（33项）内容和要求
序号
维护保养项目（内容）电器部件维护保养基本要求清洁，接线紧固
1
3设备运行状况正常，没有异常声响和抖动
4主驱动链运转正常，电气安全保护装置动作有效
5制动器机械装置清洁，动作正常
6制动器状态监测开关工作正常
7减速机泗滑油油量适宜，无渗油
8电机通风口清洁
9检修控制装更工作正常
10自动泄滑油罐油位油位正常，涧滑系统工作正常
11梳齿板开关工作正常
12梳齿板照明照明正常
13
梳齿板梳齿与踏板面齿槽、导向胶带梳齿板完好无损，梳吉板梳齿■与踏板面齿槽、导向胶带啮合正
常
14梯级或者踏板下陷开关工作正常
15梯级或者踏板块失监测装矍工作正常
16超速或非操纵逆转监测装蜜工作正常
17检修盖板和楼层板防倾覆或者翻转措施和监控装置有效、可靠
18梯级链张紧开关位置正确，动作正常
19防护挡板有效，无破损
20梯级滚轮和梯级导轨工作正常
21梯级、踏板与围裙板之间的间隙任何一侧的水平间隙及两侧间隙之和符合标准值
22运行方向显示工作正常
23扶手带入口处保护开关动作灵活可靠，清除入口处垃圾
24扶手带表面无毛刺，无机械损伤，运行无摩擦
25扶手带运行速度正常
26扶手护壁板牢固可靠
27上下出入口处的照明工作正常
28上下出入口和扶梯之间保护栏杆牢固可靠
29出入口安全警示标志齐全，醒目
30分离机房、各驱动和转向站清洁，无杂物31自动运行功能工作正常32紧急停止开关工作正常33驱动主机的固定牢固可靠。
