昆明理工大学工程制图习题册答案16

（2） 第 4 章 组合体
4-4 补画三视图中所缺少的图线。 （1）
（2）
（3）
（4）
第 4 章 组合体
4-5 补画图中所缺少的图线。 （1）
（2）
（3）
（4）
第 4 章 组合体
4-6 注意物体俯视图的变更，补全主视图中所缺少的图线。 （1）
（2）
（3）
（4）
第 4 章 组合体
4-7 根据立体图，完成物体的三视图。 （1）
2-1 根据直观图中各点的位置，画出它们的两面投影图。
2-2 已知各点的两面投影，画出它们的第三投影和直观图。
2-3 画出 A（10,35,15）、B(20,35,0)、C(30,0,25)三点的三面投影图。
2-4 已知点 B 在点 A 的左方 35 毫米，在点 A 的前方 10 毫米，在 点 A 的上方 20 毫米处；点 C 与点 B 同高，且点 C 的坐标 X=Y=Z； 点 D 在点 C 的正下方 26 毫米处，试画出各点的三面投影图。
2-21 判别两平面是否平行。
（1）（2）
_平行__
第 2 章 投影基础
_平行__
_平行_ _不服行_
2-22 过点 K 作直线 KM 平行于平面△ ABC 和 H 面。
2-23 求作下列各题中直线 EF 与平面 ABC 的交点 K，并判别可见 性。
2-24 求作两正垂面的交线 MN，并判别可见性。
2-36 根据两视图，求圆柱体截切后的第三视图。
2-37 求圆柱体截切后的第三视图。
第 2 章 投影基础 2-38 求圆锥的截交线，完成其水平投影和正面投影。
2-39 求圆锥的截交线，完成其正面投影。
2-40 求圆锥的截交线，完成其水平投影和正面投影。

工程制图习题答案
2012年12月12日
精品课件
第三章 基本体
精品课件
第三章 基本体
精品课件
第三章 基本体
精品课件
第三章 基本体
精品课件
第三章 基本体
精品课件
第三章 基本体
精品课件
第三章 基本体
精品课件
第五章 组合体
精品课件
第五章 组合体
精品课件
第五章 组合体
精品课件
第五章 组合体
精品课件
第五章 组合体
精品课件
第五章 组合体
精品课件
第五章 组合体
精品课件
第五章 组合体
精品课件
第五章 组合体
精品课件
第五章 组合体
精品课件Байду номын сангаас
第五章 组合体
精品课件
第五章 组合体
精品课件
第六章 机件的表达方法
精品课件
第六章 机件的表达方法
精品课件
第六章 机件的表达方法
精品课件
第六章 机件的表达方法
精品课件
第六章 机件的表达方法
精品课件
第六章 机件的表达方法
精品课件
第六章 机件的表达方法
精品课件
第六章 机件的表达方法
精品课件

1-4.4、平面图形尺寸标注（直接从图量取，取整数）。
第１章 制图基本知识与技能
答辩学生：XXX 指导老师：XXX
1-2.1、在 指定的位置 按图样补画 答案
各种图线
答案
在指定的位置按图样补画 各种图线
1-3.1、作
正多边形
答案
1-3.2、作 椭圆，长轴 50mm，短 答案 轴30mm。
1-3.3、按
给定的尺寸，
作出已知的
答案
斜度和锥度1-3.3、按给定的源自寸，作出已知的答案
斜度和锥度
答案
平面图形尺寸标注（直接从图 量取，取整数）。
在指定的位置按图样补画各种图线
在指定的位置按图样补画各种图线
1-3.1、作 正多边形
（正五边形）
（正六边形）
1-3.2、作椭 圆，长轴
50mm，短轴 30mm。
按给定的尺寸，作出已知的斜度和锥度
按给定的尺寸，作出已知的斜度和锥度

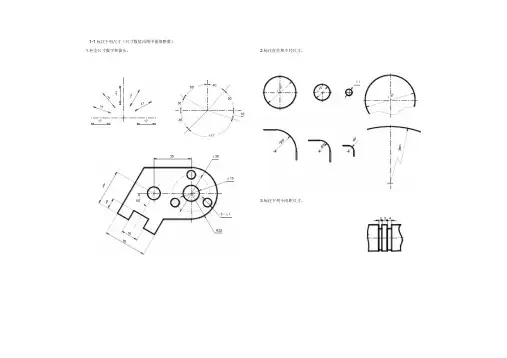

1-1标注下列尺寸（尺寸数值由图中量取整数）1.补全尺寸数字和箭头。

2.标注直径和半径尺寸。

3.标注下列小间距尺寸。

1.参照所示图形，用1 : 4在指定位置处画出图形，并标注尺寸。

r12002.参照所示图形，用1 ： 1在指定位置处画出图形，并标注尺寸。

5 103.参照所示图形，用1：2在指定位置处画出图形，并标注尺寸。

104"36 365.在下面图形上用1 ： 1度量后标注尺寸（取整数）1402,已知点碓雨之上20,点雎V®之前15,点碓V®上，点碓卜面上，点E&投影 轴上，补全诸点的两面投影。

第二章投影法基础2-1点的投影。

3.已知点睦点而勺左方15,前方10,上方5,又知点有点晌高，且其坐标X=Y=Z 请作出点Effl 点C 勺投影。

4.判断下列各对重影点的相对位置，并填空。

(1)点疽点成勺正企 m224.根据轴测图，在三视图中标出线段A 前CD 勺三投影(点的三投影用小写字母标出) 并填写它们的名称和对各投影面的相对位置。

1.判断下列直线对投影面的相对位置，并填写名称。

A 堰正平线；EF 是 侧裁;正裁;C 羌侧垂线；K 曜2.按已知条件画出下列直线的三投影 (1)画水平线AE 距雨20mm^\® 成30°角，实长25mm(2)画侧平线EF,距嫡20mm 与V® 成30°夹角，实长25mm30'3.分别在图(a).(b).(c) 中，由点A 乍直线AE^CD 目交,交点印巨离\®25mmZ W Z 。

CD: V, // H,A 渥正平线；C 曜 侧垂线。

2.已知线段A助正平线£为该线段上的一点，根据给出的投影，画出线段A前点C勺水平投影和侧面投影。

4.已知直线AES勺正面投影及其实长为L,求其水平投影及直线与雨、V面的夹角a、3.用直角三角形法求直线AE#勺实长及其对雨和V面的倾角（3。

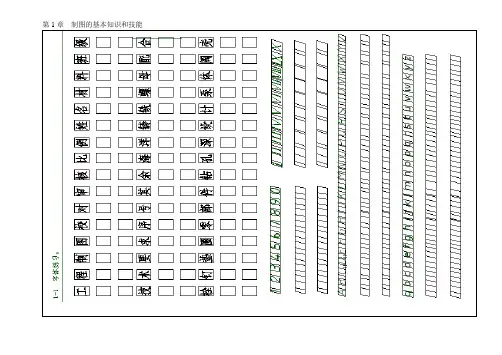

第1章制图的基本知识和技能
第1章制图的基本知识和技能
的比例画下面的图形。

（2）1:8锥度
第1章制图的基本知识和技能
第2章投影基础
AB是___水平__线 CD是__正平__线 EF是__侧垂___线 GH是_一般位置_线
第2章投影基础
第2章投影基础
垂直垂直
不垂直不垂直
__ _第2章投影基础
第2章投影基础
第2章投影基础
求圆锥的截交线，完成其水平投影和侧面投影。

2-45根据已知，补画第三视图。

第4章组合体
第4章组合体
第4章组合体
根据立体图，完成物体的三视图。

组合体
根据两视图，补画第三视图。

第4章组合体。

B
AA
A
A
A
A
A
B
6-17 判别下列正确的断面图。
(1)
(2)
(3)
(4)
(4)
(1)
(2)
(3)
(4)
(3)
6-18 按指定位置画出主轴的移出断面图。
6-19 画出A－A的重合断面图。
A
A
6-20 分析剖视图中的错误，在指定的位置画出正确的 剖视图。
6-21 画出A－A全剖的左视图和B－B剖视图的俯视图 ，并在主视图上取局部剖视。
B
B
6-2 在指定位置将主视图改画成全剖视图。
A
习题解答： 1.分析工程形体结构形状,先画出外形;
A
6-2 在指定位置将主视图改画成全剖视图。
A
习题解答： 1.分析工程形体结构形状,先画出外形; 2.确定剖切平面,画出切口断面(剖切面 与物体接触部分)的形状;
A
6-2 在指定位置将主视图改画成全剖视图。
习题解答：
1.分析形体结构形状; 运用线面分析法，分析俯视图中各个
闭合平面。如图，蓝色网纹所示封闭区 域其主视图所对应的投影是最上面一条 蓝线,显然是一水平面。
2.依据三等关系，依次分析俯视图中各 封闭区域与主视图的线面关系。 3.依据各自线面关系补全视图。
6-6 补画剖视图中漏画的图线。
6-6 补画剖视图中漏画的图线。
A
AA
B
B
A BB
6-22 根据模型画出三视图，取适当剖视图，并标注尺 寸。
6-22 根据模型画出三视图，取适当剖视图，并标注尺 寸。
6-23 根据模型画出三视图，取适当剖视，并标注尺寸 。
6-23 根据模型画出三视图，取适当剖视，并标注尺寸 。

On the evening of July 24, 2021
Courseware template
• 2-32 求立体的侧面投影。 • 2-33 求立体截切后的水平 投影。
On the evening of July 24, 2021
答案
Courseware template
• 2-32 求立体的侧面投影。 • 2-33 求立体截切后的水平 投影。
On the evening of July 24, 2021
Courseware template
• 2-19 判别两直线是否垂直。
（1）
（2）
（3）
（4）
On the evening of July 24, 2021
答案
• 2-19 判别两直线是否垂直。
（1）
（2）
（3）
Courseware template
点G的下方。
On the evening of July 24, 2021
答案
Courseware template
（3）EF是正垂线，在H面上方20mm处。 （4）GH是正平线，长度为25mm, 点H在 点G的下方。
On the evening of July 24, 2021
Courseware template
• 2-12 在相交两直线AB、BC 所确定的平面内取一点K， 使其距H面15毫米，距V面 20毫米。
On the evening of July 24, 2021
答案
Courseware template
• 2-11 补全平面多边形的两 面投影。
• 2-12 在相交两直线AB、BC 所确定的平面内取一点K， 使其距H面15毫米，距V面 20毫米。

高基准
长基准
宽基准
返回

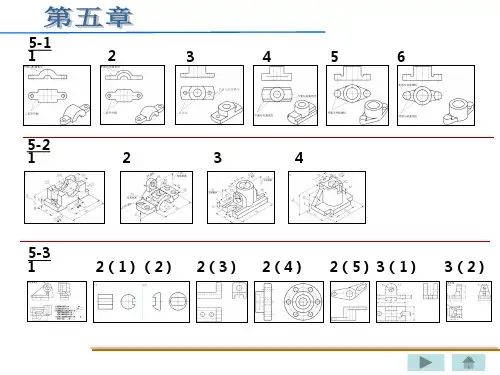

5-3 组合体旳尺寸标注。
3.分析视图及标注旳尺寸，拟定立体尺寸基准，并补全视图中所缺尺寸， 尺寸数字从图中量取。 （1） 漏4个尺寸
答案 动画 立体 返回
5-3 组合体旳尺寸标注。
3.分析视图及标注旳尺寸，拟定立体尺寸基准，并补全视图中所缺尺寸， 尺寸数字从图中量取。 （1） 漏4个尺寸
至底面高
至底面高
答案 动画 立体 返回
5-2 根据立体图上标注旳尺寸，画出立体旳三视图。 3.
至底面高
至底面高
返回
5-2 根据立体图上标注旳尺寸，画出立体旳三视图。 4.
答案 动画 立体 返回
5-2 根据立体图上标注旳尺寸，画出立体旳三视图。 4.
返回
返回
5-3 组合体旳尺寸标注。
1.看懂视图，分析尺寸，在图中注明立体长、宽、高三个方向旳尺寸基准 并完毕填空。
2.分析视图拟定立体三个方向旳尺寸基准，并标注立体旳尺寸， 尺寸数字从图中量取。
高基准 长基准
宽基准
返回
5-3 组合体旳尺寸标注。 2.分析视图拟定立体三个方向旳尺寸基准，并标注立体旳尺寸，
尺寸数字从图中量取。
答案 动画 立体 返回
5-3 组合体旳尺寸标注。
2.分析视图拟定立体三个方向旳尺寸基准，并标注立体旳尺寸， 尺寸数字从图中量取。
7
答案 动画 立体 返回
5-6 读懂两面视图，补画第三面视图。
7
返回
5-6 读懂两面视图，补画第三面视图。
8
答案 动画 立体 返回
5-6 读懂两面视图，补画第三面视图。
8
返回
5-6 读懂两面视图，补画第三面视图。

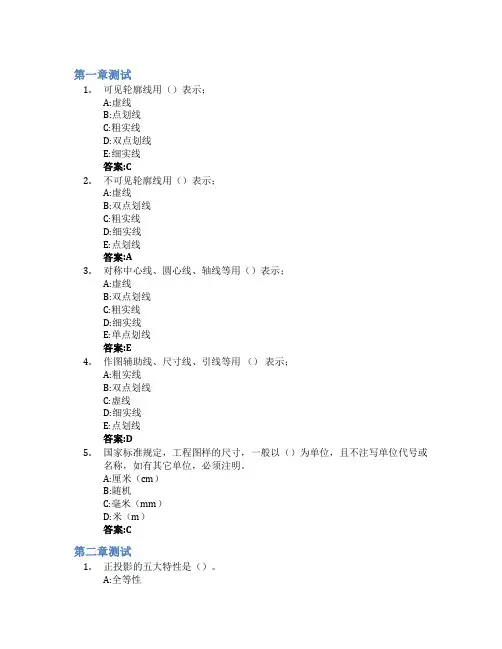

第一章测试1.可见轮廓线用（）表示；A:虚线B:点划线C:粗实线D:双点划线E:细实线答案:C2.不可见轮廓线用（）表示；A:虚线B:双点划线C:粗实线D:细实线E:点划线答案:A3.对称中心线、圆心线、轴线等用（）表示；A:虚线B:双点划线C:粗实线D:细实线E:单点划线答案:E4.作图辅助线、尺寸线、引线等用（）表示；A:粗实线B:双点划线C:虚线D:细实线E:点划线答案:D5.国家标准规定，工程图样的尺寸，一般以（）为单位，且不注写单位代号或名称，如有其它单位，必须注明。

A:厘米（cm）B:随机C:毫米（mm）D:米（m）答案:C第二章测试1.正投影的五大特性是（）。

A:全等性B:复杂性C:聚积性D:相似性E:类似性F:实形性G:从属性答案:ACEFG2.投影面垂直线具有“一聚积，两平行”的投影特性，用手势法理解该口诀的具体含义是：A:“一聚积”指一个投影聚积点，“两平行”指直线的另外两投影平行于同一坐标轴。

B:“一聚积”指一个投影聚积点，“两平行”指直线空间平行于某两个坐标轴；C:“一聚积”指一个投影聚积点，“两平行”指直线的另外两投影平行于不同坐标轴；D:“一聚积”指一个投影聚积点，“两平行”指直线空间平行于某两个投影面；E:“一聚积”指一个投影聚积点，“两平行”指直线空间平行于某一个坐标轴；答案:ADE3.投影面平行线具有“一实长，两平行”的投影特性，用手势法理解该口诀的具体含义是：A:“一实长”指一个投影反应实长，“两平行”指直线空间平行于某两个投影面；B:“一实长”指一个投影反应实长，“两平行”指直线的另外两投影平行于两个不同坐标轴；C:“一实长”指直线与某投影面平行就有实形性；D:“一实长”指一个投影反应实长，“两平行”指直线的另外两投影平行于同一个坐标轴；答案:BC4.已知H面内一点A点的水平投影，A点的其余两个投影的正确答案是（）。

A:B:答案:B5.已知Y轴上有一点B，该点的其余两个投影的正确答案是（）。

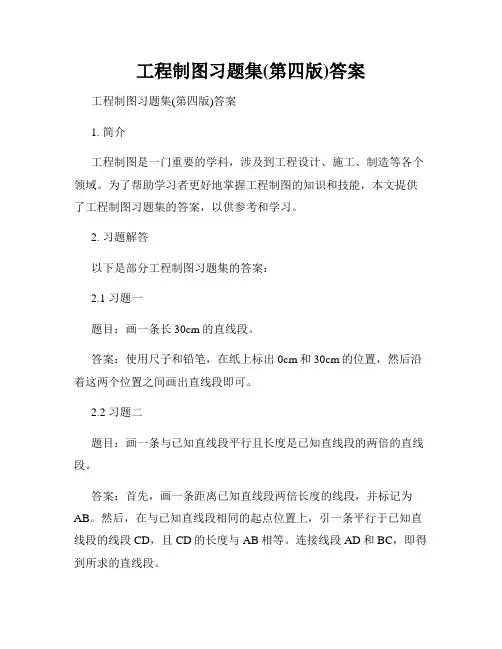

工程制图习题集(第四版)答案工程制图习题集(第四版)答案1. 简介工程制图是一门重要的学科，涉及到工程设计、施工、制造等各个领域。

为了帮助学习者更好地掌握工程制图的知识和技能，本文提供了工程制图习题集的答案，以供参考和学习。

2. 习题解答以下是部分工程制图习题集的答案：2.1 习题一题目：画一条长30cm的直线段。

答案：使用尺子和铅笔，在纸上标出0cm和30cm的位置，然后沿着这两个位置之间画出直线段即可。

2.2 习题二题目：画一条与已知直线段平行且长度是已知直线段的两倍的直线段。

答案：首先，画一条距离已知直线段两倍长度的线段，并标记为AB。

然后，在与已知直线段相同的起点位置上，引一条平行于已知直线段的线段CD，且CD的长度与AB相等。

连接线段AD和BC，即得到所求的直线段。

2.3 习题三题目：根据已知图形，绘制其三视图。

答案：根据已知图形的尺寸和形状，分别在正视图、侧视图和俯视图上进行绘制。

正视图显示物体的前面，侧视图显示物体的侧面，俯视图显示物体的上面。

根据已知图形的特点，将其细节准确地表达在三个视图上。

3. 注意事项在做工程制图习题时，需要注意以下几点：3.1 尺寸准确在绘制图形时，尺寸必须准确无误。

使用合适的工具来测量和绘制，确保图形的尺寸与实际相符。

3.2 符号规范根据相关标准和规范，选择正确的符号和线型，以确保图形的表达符合行业要求，易于理解和解读。

3.3 细节清晰图纸上的细节表达要清晰明了。

使用适当的线型和线宽，标注必要的尺寸和文字说明，确保图纸的信息丰富而不混乱。

4. 结语工程制图是一项需要耐心和细心的任务，通过不断的练习和实践，才能够掌握其中的技巧和方法。

本文提供的工程制图习题集答案，希望能够对学习者有所帮助，加深对工程制图知识的理解和应用能力。

祝大家在工程制图学习中取得好成绩！。

第1章制图的基本知识和技能
第2章投影基础
第2章投影基础
第2章投影基础
第2章投影基础
第2章投影基础
第2章投影基础
第2章投影基础
第4章组合体
练习题二
二、已知直线为AC为正平线，试补全平行四边形ABCD的水平投影.（12分）
三、在平面ABC内作一条水平线，使其到H面的距离为10mm。

(10分）
四、指出下列螺纹画法中的错误，并将正确的画在指定位置。

（8分）
五、指出螺柱连接画法中的错误，并将正确的画在指定位置.（10分)
六、读零件图并回答下列问题.(20分）
1．该零件采用了哪些视图、剖视图和剖面图？
2．指出该零件在长、宽、高三个方向的主要尺寸基准。

3．说明Φ40H7的意义。

4．说明M8—7H的含义。

5
6．说明符号的含义。

1．该零件采用了哪些视图、剖视图或其它表达方法？说明数量和名称。

2．指出该零件在长、宽、高三个方向的主要尺寸基准。

3．说明Φ40H7的意义。

4．说明M68╳2的含义。

6。

说明符号的含义。
