第二章(双相不锈钢的焊接)

双相不锈钢焊接工艺要点
双相不锈钢是一种具有很高的耐腐蚀及耐热性能的材料，所以在
工业领域中得到了广泛应用。

焊接是双相不锈钢的常见加工方法之一，下面介绍几个双相不锈钢焊接工艺的要点。

1. 焊接前的预处理：在双相不锈钢板材或管道上进行焊接前，
必须进行严格的加热处理。

预处理温度一般在1000℃以上，时间要根
据板厚、孔径大小、管子长度等因素来确定。

2. 焊接设备：在进行双相不锈钢焊接时，需要使用直流电弧焊
机和专门针对双相不锈钢的焊丝。

其焊丝的成分应该与基材成分一致，以保证焊接质量。

3. 焊接位置：焊接双相不锈钢时，大部分情况下采用横向焊接
的方式。

如果采用竖直位置焊接，需要加大电弧电流和电弧长度，以
保证焊接质量。

4. 焊接工艺：推荐采用氩弧焊接法进行双相不锈钢的焊接，其
中采用保护气体是关键。

氩气压力一般在0.2~0.4MPa之间，其流量大
小应该根据想要达到的焊接速度来调整。

综上所述，焊接双相不锈钢有以下几个要点：焊接前的预处理、
使用专门的设备和材料、适当选定焊接位置和采用氩弧焊接法。

只有
在严格遵守这些要点的前提下，才能够保证焊接质量以及双相不锈钢
的使用寿命。

2205双相不锈钢的性能及焊接工艺双相不锈钢2205是第二代双相不锈钢，也称为标准双相不锈钢，成分特点是超低碳、含氮。

2205双相不锈钢是目前应用最为普遍的双相不锈钢，该钢具有高强度、高抗疲劳强度、低温韧性、耐孔腐蚀性、对应力裂纹不敏感等优点，广泛应用于海洋工程、化学工程领域的大型容器、管道。

2205双相不锈钢与奥氏体不锈钢相比具有较好的力学性能、耐蚀性及价格优势。

菲律宾马利万斯电厂的海水淡化系统管道采用的就是2205双相不锈钢。

1.2 2205双相不锈钢化学成分2205双相不锈钢与最初的双相不锈钢相比，进一步提高氮的含量，增强在氯离子浓度较高的酸性介质中的耐应力腐蚀和抗点腐蚀性能。

氮是强烈的奥氏体形成元素，加入到双相不锈钢钟，既提高钢的强度且不明显损伤钢的韧性，又能延缓和抑制碳化物的析出，使其焊接性能得到了大大的改善。

1.3 2205双相不锈钢的组织特点2205双相不锈钢在室温下固溶体中奥氏体和铁素体约各占半数，兼有两相组织特征。

它保留了铁素体不锈钢导热系数小、耐点蚀、缝隙及氯化物应力腐蚀的特点、又具有奥氏体不锈钢韧性好、脆性转变温度较低、抗晶间腐蚀、力学性能和焊接性能好的优点。

1.4影响焊接性因素分析（1）冷却速度的影响2205双相不锈钢在正常供货状态下大约具有50”％的铁素体和大约50％的奥氏体，但经过焊接后，接头刚凝固时的组织为单相铁素体，奥氏体是在接头温度低于1300℃后由铁素体逆变为奥氏体产生的。

它的数量除了与化学成份有关外，主要取决于冷却速度，冷却速度对γ相数量影响很大(见图1)，快速冷却焊缝的组织中α相的比例可能会超过80％，致焊缝韧性下降，氢脆敏感性增加。

（2）氮含量的影响早期的双相不锈钢没有得到普及，主要原因之一就是热影响区中铁素体含量过高。

2205双相不锈钢通过Creq/Nieq的控制，特别是氮含量的提高，保证热影响区有足够的奥氏体以维持必要的相平衡，从而使焊接性能得到改善，2205双相不锈钢采用Ar+N2混合气体作为钨极氩弧焊的保护气体，通过改变混合气体中N2的分压来影响焊缝中的含氮量。

奥氏体—铁素体双相不锈钢的焊接双相不锈钢是在固溶体中铁素体相和奥氏体相各约占一半，一般较少相的含量至少也需要达到30％的不锈钢。

这类钢综合了奥氏体不锈钢和铁素体不锈钢的优点，具有良好的韧性、强度及优良的耐抓化物应力腐蚀性能。

奥氏体一铁素体双相不锈钢的类型1。

低台金型双相不锈钢00Cr23Ni4N钢是瑞典级先开发的一种低合金型的双相不锈钢，不含钼、铬和镍的含量也较低.由于钢中Cr含量23%，有很好的耐孔蚀、缝隙腐蚀和均匀腐蚀的性能，可代替308L和316L等常用奥氏体不锈钢。

2。

中合金型双相不锈钢典型的中合命型不锈钢有0Cr21Ni5Ti、1Cr21Ni5Ti。

这两种钢是为了节镍,分别代替0Cr18Ni9Ti和1Cr18Ni9Ti而设计的，但比后者具有更好的力学性能，尤其是强度更高。

00Cr18Ni5Mo3Si2、00Cr18Ni5Mo3Si2Nb双相不锈钢是目前合金元素含量最低、焊接性良好的耐应力腐蚀钢种，它在抓化物介质中的耐孔蚀性能同317L相当，耐中性氯化物应力腐蚀性能显著优于普通18—8型奥氏休不锈钢，具有较好的强度—韧性综合性能、冷加工工艺性能及焊接性能，适用作结构材料.OOCr22Ni5Mo3N 属于第二代双相不锈钢,钢中加人适量的氮不仅改善了钢的耐孔蚀和耐SCC性能，而且由于奥氏体数量的提高有利于两相组织的稳定,在高温加热或焊接HAZ能确保一定数里的奥氏体存在，从而提高了焊接HAZ的耐蚀和力学性能。

这种钢焊接性良好,是目前应用最普遍的双相不锈钢材料。

3.高合金双相不锈钢这类双相不锈钢铬的质量分数高达25%,在双相不锈钢系列中出现最早。

20世纪70年代以后发展了两相比例更加适宜的超低碳含氮双相不锈钢，除钳以外，有的牌号还加人了铜、钨等进一步提高耐腐蚀性的元素。

4.超级双相不锈钢这种类型的双相不锈钢是指PREN。

大于40，铬的质量分数为25％和钼含量高、氮含量高的钢。

双相不锈钢的耐蚀性1。

双相不锈钢的焊接特点一、双相不锈钢具有良好的焊接性。

它既不像铁素体不锈钢焊接时热影响区易脆化，也不像奥氏体不锈钢易产生焊l接热裂纹，但由于它有大量的铁素体，当刚性较大或焊缝含氢量较高时，有可能产生氢致冷裂纹，因此严格控制氢的来源是非常重要的。

二、为了保证双相钢的特点，确保焊接接头的组织中奥氏体及铁素体比例合适是这类钢焊接的关键所在。

当焊后接头冷却速度较慢时，δ→γ的二次相变化较充分，因此到室温时可得到相比例比较合适的双相组织，这就要求在焊接时要有适当大的焊接热输人量，否则若焊后冷却速度较快时，会使δ铁素体相增多，导致接头塑韧性及耐蚀性严重下降。

三、双相不锈钢焊材选用双相不锈钢用的焊材，其特点是焊缝组织为奥氏体占优的双相组织，主要耐蚀元素(铬、钼等)含量与母材相当，从而保证与母材相当的耐蚀性。

为了保证焊缝中奥氏体的含量，通常是进步镍和氮的含量，也就是进步约2％~ 4％的镍当量。

在双相不锈钢母材中，一般都有一定量的氮含量，在焊材中也希看有一定的含氮量，但一般不宜太高，否则会产生气孔。

这样镍含量较高就成了焊材与母材的一个主要区别。

根据耐腐蚀性、接头韧性的要求不同来选择与母材化学成分相匹配的焊条，如焊接Cr22型双相不锈钢，可选用Cr22Ni9Mo3型焊条，如E2209焊条。

采用酸性焊条时脱渣优良，焊缝成形美观，但冲击韧性较低，当要求焊缝金属具有较高的冲击韧性，并需进行全位置焊接时，应采用碱性焊条。

当根部封底焊时，通常采用碱性焊条。

当对焊缝金属的耐腐蚀性能具有特殊要求时，还应采用超级双相钢成分的碱性焊条。

对于实心气体保护焊焊丝，在保证焊缝金属具有良好耐腐蚀性与力学性能的同时，还应留意其焊接工艺性能，对于药芯焊丝，当要求焊缝成形美观时，可采用金红石型或钛钙型药芯焊丝，当要求较高的冲击韧度或在较大的拘束度条件下焊接时，宜采用碱度较高的药芯焊丝。

对于埋弧焊宜采用直径较小的焊丝，实现中小焊接规范下的多层多道焊，以防止焊接热影响区及焊缝金属的脆化，并采用配套的碱性焊剂。

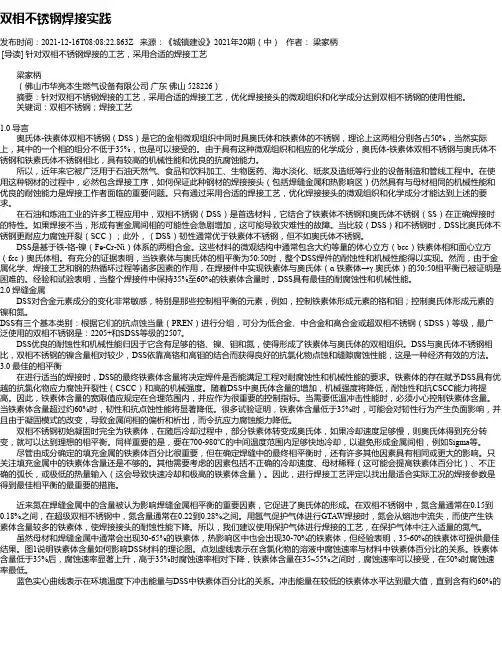

双相不锈钢焊接实践发布时间：2021-12-16T08:08:22.863Z 来源：《城镇建设》2021年20期（中）作者：梁家柄[导读] 针对双相不锈钢焊接的工艺，采用合适的焊接工艺梁家柄（佛山市华亮本生燃气设备有限公司广东佛山 528226）摘要：针对双相不锈钢焊接的工艺，采用合适的焊接工艺，优化焊接接头的微观组织和化学成分达到双相不锈钢的使用性能。

关键词：双相不锈钢；焊接工艺1.0 导言奥氏体-铁素体双相不锈钢（DSS）是它的金相微观组织中同时具奥氏体和铁素体的不锈钢，理论上这两相分别各占50%，当然实际上，其中的一个相的组分不低于35%，也是可以接受的。

由于具有这种微观组织和相应的化学成分，奥氏体-铁素体双相不锈钢与奥氏体不锈钢和铁素氏体不锈钢相比，具有较高的机械性能和优良的抗腐蚀能力。

所以，近年来它被广泛用于石油天然气、食品和饮料加工、生物医药、海水淡化、纸浆及造纸等行业的设备制造和管线工程中。

在使用这种钢材的过程中，必然包含焊接工序，如何保证此种钢材的焊接接头（包括焊缝金属和热影响区）仍然具有与母材相同的机械性能和优良的耐蚀能力是焊接工作者面临的重要问题。

只有通过采用合适的焊接工艺，优化焊接接头的微观组织和化学成分才能达到上述的要求。

在石油和炼油工业的许多工程应用中，双相不锈钢（DSS）是首选材料，它结合了铁素体不锈钢和奥氏体不锈钢（SS）在正确焊接时的特性。

如果焊接不当，形成有害金属间相的可能性会急剧增加，这可能导致灾难性的故障。

当比较（DSS）和不锈钢时，DSS比奥氏体不锈钢更耐应力腐蚀开裂（SCC）；此外，（DSS）韧性通常优于铁素体不锈钢，但不如奥氏体不锈钢。

DSS是基于铁-铬-镍（Fe-Cr-Ni）体系的两相合金。

这些材料的微观结构中通常包含大约等量的体心立方（bcc）铁素体相和面心立方（fcc）奥氏体相。

有充分的证据表明，当铁素体与奥氏体的相平衡为50:50时，整个DSS焊件的耐蚀性和机械性能得以实现。

2205双相不锈钢的焊接不锈钢焊接易出现的缺陷：焊缝区的腐蚀：为防止其发生晶间腐蚀，首先要控制焊缝金属的化学成分。

主要是降低含碳量和添加足够的TI或NB；其次是控制焊缝隙的组织状态——即金相组织。

敏化区腐蚀：是指热影响区是峰值温度处于敏化温度区间内所发生的腐蚀。

刀状腐蚀：只出现在TI或NB类18-8的焊接接头中，并一定是发生器在紧邻焊缝过热区中。

焊接采取的措施：1.合理的选用焊材。

2.控制焊接的输入热能。

3.调整焊接程序。

4.缩短焊接电弧（焊接时尽量不要摆动防止合金元素烧损）5.合理调整焊缝位置在制定焊接参数时要考虑保证输入热在600~18000J/cm内，输入热的计算（J/cm）=电流（A）*电压（V）/焊接速度（cm/min）焊接层数焊条牌号规格D/mm电流I/A电压U/V速度Vcm/min极性1AVESTA2205AC/DC 3.2100~11023~259~11直流反接2AVESTA2205AC/DC 3.2100~11023~259~11直流反接清根AVESTA2205AC/DC 3.2100~11023~259~11直流反接根据标准节点法（ASTME562）对焊缝及执热影响区进行α相数测定。

焊接A体不锈钢与双相不锈钢的区别：不同点：焊接A不锈钢时要适当增加δ相的数量：打乱A的柱状结晶方向，从而避免产生贫Cr区贯穿于晶粒之间；δ相富Cr，而Cr在δ相中容易扩散，碳化铬在δ相内部边缘沉淀，由于供Cr条件好，不会在A晶粒间形成贫Cr层。

所以增加δ相有利于提高焊缝的抗晶间腐蚀能力。

在焊接双相不锈钢时要控制δ相的数量：由于双相不锈钢中δ相较多，如不控制其含量则会产生σ相脆化现象和δ相选择性腐蚀。

不锈钢焊接后：热影响区会出现敏化腐蚀，要控制输入热量，故最后一道焊缝要求焊接输入量要小、且安排在不与介质接触的一面。

双相不锈钢焊接后：要防止晶粒粗化和单相铁素体化。

故最后一道焊缝为了防止晶粒粗化及单相铁素体化，安排在与介质接触的一面。

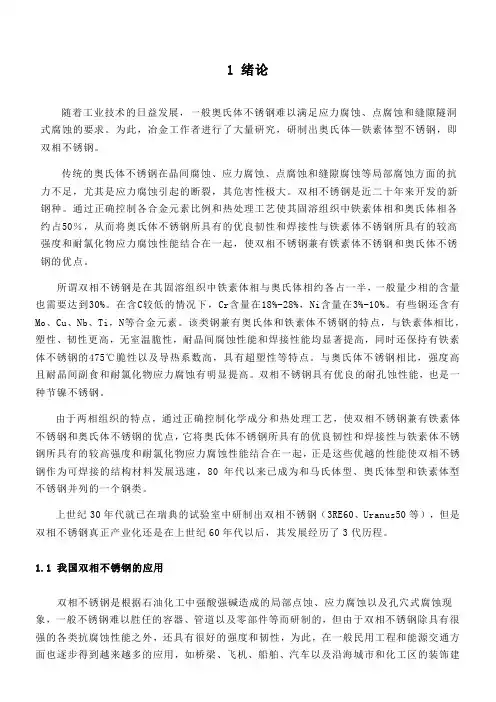

1 绪论随着工业技术的日益发展，一般奥氏体不锈钢难以满足应力腐蚀、点腐蚀和缝隙隧洞式腐蚀的要求。

为此，冶金工作者进行了大量研究，研制出奥氏体—铁素体型不锈钢，即双相不锈钢。

传统的奥氏体不锈钢在晶间腐蚀、应力腐蚀、点腐蚀和缝隙腐蚀等局部腐蚀方面的抗力不足，尤其是应力腐蚀引起的断裂，其危害性极大。

双相不锈钢是近二十年来开发的新钢种。

通过正确控制各合金元素比例和热处理工艺使其固溶组织中铁素体相和奥氏体相各约占50％，从而将奥氏体不锈钢所具有的优良韧性和焊接性与铁素体不锈钢所具有的较高强度和耐氯化物应力腐蚀性能结合在一起，使双相不锈钢兼有铁素体不锈钢和奥氏体不锈钢的优点。

所谓双相不锈钢是在其固溶组织中铁素体相与奥氏体相约各占一半，一般量少相的含量也需要达到30%。

在含C较低的情况下，Cr含量在18%-28%，Ni含量在3%-10%。

有些钢还含有Mo、Cu、Nb、Ti，N等合金元素。

该类钢兼有奥氏体和铁素体不锈钢的特点，与铁素体相比，塑性、韧性更高，无室温脆性，耐晶间腐蚀性能和焊接性能均显著提高，同时还保持有铁素体不锈钢的475℃脆性以及导热系数高，具有超塑性等特点。

与奥氏体不锈钢相比，强度高且耐晶间副食和耐氯化物应力腐蚀有明显提高。

双相不锈钢具有优良的耐孔蚀性能，也是一种节镍不锈钢。

由于两相组织的特点，通过正确控制化学成分和热处理工艺，使双相不锈钢兼有铁素体不锈钢和奥氏体不锈钢的优点，它将奥氏体不锈钢所具有的优良韧性和焊接性与铁素体不锈钢所具有的较高强度和耐氯化物应力腐蚀性能结合在一起，正是这些优越的性能使双相不锈钢作为可焊接的结构材料发展迅速，80年代以来已成为和马氏体型、奥氏体型和铁素体型不锈钢并列的一个钢类。

上世纪30年代就已在瑞典的试验室中研制出双相不锈钢（3RE60、Uranus50等），但是双相不锈钢真正产业化还是在上世纪60年代以后，其发展经历了3代历程。

1.1 我国双相不锈钢的应用双相不锈钢是根据石油化工中强酸强碱造成的局部点蚀、应力腐蚀以及孔穴式腐蚀现象，一般不锈钢难以胜任的容器、管道以及零部件等而研制的，但由于双相不锈钢除具有很强的各类抗腐蚀性能之外，还具有很好的强度和韧性，为此，在一般民用工程和能源交通方面也逐步得到越来越多的应用，如桥梁、飞机、船舶、汽车以及沿海城市和化工区的装饰建筑等。

2205双相不锈钢的焊接工艺规程1 绪论随着工业技术的日益发展，一般奥氏体不锈钢难以满足应力腐蚀、点腐蚀和缝隙隧洞式腐蚀的要求。

为此，冶金工作者进行了大量研究，研制出奥氏体—铁素体型不锈钢，即双相不锈钢。

传统的奥氏体不锈钢在晶间腐蚀、应力腐蚀、点腐蚀和缝隙腐蚀等局部腐蚀方面的抗力不足，尤其是应力腐蚀引起的断裂，其危害性极大。

双相不锈钢是近二十年来开发的新钢种。

通过正确控制各合金元素比例和热处理工艺使其固溶组织中铁素体相和奥氏体相各约占50％，从而将奥氏体不锈钢所具有的优良韧性和焊接性与铁素体不锈钢所具有的较高强度和耐氯化物应力腐蚀性能结合在一起，使双相不锈钢兼有铁素体不锈钢和奥氏体不锈钢的优点。

所谓双相不锈钢是在其固溶组织中铁素体相与奥氏体相约各占一半，一般量少相的含量也需要达到30%。

在含C较低的情况下，Cr含量在18%-28%，Ni含量在3%-10%。

有些钢还含有Mo、Cu、Nb、Ti，N等合金元素。

该类钢兼有奥氏体和铁素体不锈钢的特点，与铁素体相比，塑性、韧性更高，无室温脆性，耐晶间腐蚀性能和焊接性能均显著提高，同时还保持有铁素体不锈钢的475℃脆性以及导热系数高，具有超塑性等特点。

与奥氏体不锈钢相比，强度高且耐晶间副食和耐氯化物应力腐蚀有明显提高。

双相不锈钢具有优良的耐孔蚀性能，也是一种节镍不锈钢。

由于两相组织的特点，通过正确控制化学成分和热处理工艺，使双相不锈钢兼有铁素体不锈钢和奥氏体不锈钢的优点，它将奥氏体不锈钢所具有的优良韧性和焊接性与铁素体不锈钢所具有的较高强度和耐氯化物应力腐蚀性能结合在一起，正是这些优越的性能使双相不锈钢作为可焊接的结构材料发展迅速，80年代以来已成为和马氏体型、奥氏体型和铁素体型不锈钢并列的一个钢类。

上世纪30年代就已在瑞典的试验室中研制出双相不锈钢（3RE60、Uranus50等），但是双相不锈钢真正产业化还是在上世纪60年代以后，其发展经历了3代历程。

1.1 我国双相不锈钢的应用双相不锈钢是根据石油化工中强酸强碱造成的局部点蚀、应力腐蚀以及孔穴式腐蚀现象，一般不锈钢难以胜任的容器、管道以及零部件等而研制的，但由于双相不锈钢除具有很强的各类抗腐蚀性能之外，还具有很好的强度和韧性，为此，在一般民用工程和能源交通方面也逐步得到越来越多的应用，如桥梁、飞机、船舶、汽车以及沿海城市和化工区的装饰建筑等。

双相不锈钢的堆焊前言近年来，随着石油化工、原子能产业、海洋开发、化工等工业部门的迅速发展，对不锈钢使用要求越来越高。

双相不锈钢由于其具有奥氏体和铁素体双相组织，兼有奥氏体和铁素体不锈钢的抗点蚀（PC）和缝隙腐蚀能力的抗应力腐蚀破裂，腐蚀疲劳和冲刷腐蚀能力，良好的抗硫化物应力腐蚀破裂能力，高的均匀腐蚀能力。

因此双相钢被广泛认为是替代普通不锈钢的最佳材料。

它的利用也大幅增加。

因此焊好双相钢就成为工程界的关注焦点。

本文将结合焊接试验情况谈一谈。

一、双相钢的堆焊特性分析某厂生产的U型管换热器，换热管为AVestapocarit即阿维斯塔公司生产的2205的双相钢管，板为16Mn锻。

技术要求在16Mn锻的管板上堆焊5mm厚双相不锈钢后再与换热管2205相焊。

16Mn锻化学成分与堆焊焊材化学成分见表1。

表1：16Mn锻/E309MLT-1、LEXAL22.9.3N化学成分根据文献和资料介绍，双相钢屈服强度高、导热系数大、线膨胀系数小，与普通奥氏体相比可焊性良好，热膨胀倾向小。

焊前不需预热也不需处理。

堆焊时应注意下列5个问题：（1）焊缝金属超合金化，有魏氏组织出现；。

（2）在600℃-1000℃长时间加热，会出现相；（3）当多时，由于共熔N低，易形成脆性氮化物而熔N能力强。

（0.2%-5%）可减少氮化物；（4）但是有钢特性相，475℃脆性等，因此其使用温度不得超过250℃；（5）热裂纹及冷裂纹均小，但应防止裂纹。

根据上述分析，我们选用进口药芯焊丝LEXALT22.9.3NΦ1.2mm药芯焊丝。

具有生产效率高，堆焊成分纯净，稀释率低等优点。

有时是输入热量低即线能量低，有利于焊缝金属金相组织。

二、焊接工艺试验产品技术文件规定堆焊层中铁素体含量控制在25%-29%，因工艺参数对铁素体含量的影响，起决定作用，所以我们制定四种方案，分别进行评定。

见表2。

表2 ：四种评定方案对四组试件分别取样进行化学成分分析，取样位置均距母材4.5mm处，取样范围0.5mm深。

双相不锈钢的焊接技巧和要点简介双相不锈钢是一种高强度和耐腐蚀性能良好的材料，其焊接过程需要一些特殊的技巧和注意事项。

本文将介绍一些双相不锈钢的焊接技巧和要点，以帮助焊接人员提高焊接质量和效率。

选择合适的焊接方法双相不锈钢的焊接可以采用多种方法，如TIG焊、MIG/MAG 焊、电弧焊等。

选择合适的焊接方法取决于具体焊接条件和要求。

通常情况下，TIG焊是首选方法，因为其焊接质量较高、焊缝外观美观。

注意预热和间隙控制双相不锈钢的焊接过程中，预热和间隙控制是重要的技巧。

预热可以帮助减少焊接变形和晶间腐蚀的风险，提高焊接接头的强度。

合适的间隙控制可以确保焊接质量和焊缝的完整性。

使用合适的电流和电压选择合适的电流和电压是双相不锈钢焊接中的关键。

过高的电流和电压会导致焊接区域过热，产生气孔和裂纹。

而过低的电流和电压则可能导致焊接不充分，影响焊缝质量。

根据焊接规范和试验结果确定合适的电流和电压范围。

使用适合的焊接材料双相不锈钢的焊接通常需要使用相同或相似成分的焊接材料，以确保焊接接头的性能和腐蚀性能与基材一致。

同时，选择合适的焊接材料可以有效降低焊接变形和裂纹风险。

控制焊接速度和焊接参数在焊接双相不锈钢时，控制焊接速度和焊接参数是非常重要的。

过高的焊接速度可能导致焊缝质量不佳，而过低的焊接速度则可能引起过热和热影响区过大。

根据焊接试验和经验，控制合适的焊接速度和参数，以获得最佳的焊接质量。

注意焊后处理焊接完成后，及时进行焊后处理是确保焊接质量的重要环节。

焊后处理包括去除焊渣、清理焊缝、消除应力、进行表面处理等。

正确的焊后处理可以提高焊接接头的性能和耐腐蚀性。

结论双相不锈钢的焊接需要一些特殊的技巧和要点，我们应该选择合适的焊接方法，注意预热和间隙控制，使用适合的电流和电压，选择合适的焊接材料，控制焊接速度和焊接参数，以及进行正确的焊后处理。

通过遵循这些技巧和要点，我们可以提高双相不锈钢焊接的质量和效率。

以上为双相不锈钢的焊接技巧和要点，希望能对您有所帮助。

双相不锈钢的焊接摘要：双相不锈钢是由铁素体和奥氏体两相按一定比例构成的一种不锈钢，具有铁素体相和奥氏体相两相的微观组织。

这种材料强度高，耐蚀性好，现已被广泛应用。

关键词：双相不锈钢；奥氏体；焊接工艺；焊缝型式；双相不锈钢根据其合金成分和性能分为三种。

经济节约型（低合金）双相不锈钢（2101、2304）；标准双相不锈钢（2205）；超级双相不锈钢（2507）。

其中标准双相不锈钢材料现在已比较成熟，这种材料具有铁素体不锈钢的导热系数大、线膨胀系数小、耐点蚀、缝隙腐蚀、应力腐蚀等优点，同时具有奥氏体不锈钢的塑性韧性、抗晶间腐蚀、力学性能和焊接性能好等优点。

市场上2205双相不锈钢现已被广泛使用，焊接性好、焊缝可靠性高。

一、常见不锈钢焊接方法及工艺不锈钢主要包括当离子焊接、氩弧焊接、手工电弧焊和埋弧焊技术等。

1.手工电弧焊。

为了避免焊接接头在危险温度范围停留较长时间而出现贫铬区，避免接头温度过高而出现热裂纹缺陷，应使用小电流快速焊方式应用在手工焊接不锈钢当中，加强熔池保护，并防止基本金属过热，在具体焊接期间需要采用短弧焊接方式，不能形成横向摆动，最佳方式为窄焊道。

如果要实施多层焊接方式，则每焊完一层需要对熔渣进行彻底清除，对焊接缺陷处进行全面检查，并采取有效处理措施。

等到前道焊缝温度降低到140℃左右时，再进行下一道焊接工序。

在焊接期间需要全面按照“先焊接非工作面，后焊接与腐蚀介质直接接触的工作面”的原则进行。

2.氩弧焊。

对于厚度较小的不锈钢焊件而言，需要优先使用氩弧焊方式，该种焊接方式的优势表现在良好的焊接熔池保护作用，焊接质量高、电弧稳定性强、热量集中、无熔渣、焊接变形幅度小。

在焊接之前需要使用夹具夹紧接头或者进行固焊处理，彻底清理接头25 mm范围内的焊丝和工作面，还需要处理油污等杂质。

在实际焊接期间，首先需要确保焊接质量，在此基础之上加快焊接速度，避免焊缝当中存在气孔，降低焊件变形幅度，避免焊接接头热量过高。

双相不锈钢的焊接性分析
双相不锈钢具有奥氏体钢和铁素体钢各自的优点，并且弥补了各自的不足之处，主要特点：
1.S31803双相不锈钢不仅具有良好的韧性、强度和焊接性，而且其屈服强度是普通不锈钢的2倍。

2.S31803双相不锈钢耐腐蚀性氧化物应力腐蚀性能远超过18-8型不锈钢，并且S31803双相不锈钢具有良好的抗孔蚀和间隙腐蚀的能力
3.S31803双相不锈钢热裂纹的敏感性比奥氏体钢小的多
4.S31803双相不锈钢冷裂纹的敏感性比一般合金高强钢也小得多
双相不锈钢焊接时要使焊缝和热影响区均保持有适量的铁素体和奥氏体。

在焊接过程中若采用不当的焊接工艺，热影响区易出现但相铁素体，从而会丧失双相不锈钢耐应力腐蚀和晶间腐蚀的特性。

因此，采用合理的焊接工艺在双相不锈钢应用过程中起着重要的作用。

S31803换热管化学成分见表1，力学性能见表2，焊丝的化学成分见表3，力学性能见表4.
钨极氩弧焊具有热量集中，保护效果好、熔池体积易于控制以及焊缝和近缝区均不易过热，可有效的防止热裂纹和渗透裂纹的特点。

因此，本试验当中的316L 管板与S31803换热管之间采用钨极氩弧焊方法。

双相不锈钢的焊接1.双相不锈钢的焊接性双相不锈钢的焊接性兼有奥氏体钢和铁素体钢各自的优点，并减少了其各自的不足之处。

（1）热裂纹的敏感性比奥氏体钢小得多；（2）冷裂纹的敏感性比一般低合金高强钢也小得多；（3）热影响区冷却后，总是保留更多的铁素体，从而增大了腐蚀倾向和氢致裂纹（脆化）的敏感性；（4）双相不锈钢焊接接头有析出δ相脆化的可能，δ相是Cr和Fe的金属间化合物，它的形成温度范围600～1000℃，不同钢种形成δ相的温度不同；（5）双相不锈钢含有50%的铁素体，同样也存在475℃脆性，但不如铁素体不锈钢那样敏感；2.焊接方法的选用双相钢焊接方法首选TIG焊，然后是焊条电弧焊，采用埋弧焊时应严格控制热输入和层间温度，且应避免大的稀释率。

注意：采用TIG焊时，宜在保护气体中加入1-2%的氮气（若N超过2%就会增加气孔倾向，且电弧不稳定），以使焊缝金属吸氮（防止焊缝表面区域因扩散而损失氮），有利于稳定焊接接头中的奥氏体相。

3.焊材的选用选用奥氏体形成元素（Ni、N等）较高的焊材，以促进焊缝中的铁素体向奥氏体转变。

2205钢多选用22.8.3L的焊条或焊丝，2507钢多选用25.10.4L的焊丝或25.10.4R的焊条。

4.焊接要点（1）焊接热过程的控制焊接线能量、层间温度、预热及材料厚度等都会影响焊接时的冷却速度，从而影响到焊缝和热影响区的组织和性能。

为获得最佳的焊缝金属性能，建议最高层间温度控制在100℃，当焊后要求热处理时可以不限制层间温度。

（2）焊后热处理双相不锈钢焊后最好不进行热处理。

焊后要求热处理时,所用的热处理方法是水淬。

热处理时加热应尽可能快，在热处理温度下的保温时间为5～30min，应该足以恢复相的平衡。

在热处理时金属的氧化非常严重，应考虑采用惰性气体保护。
