粉末喷涂工艺要求

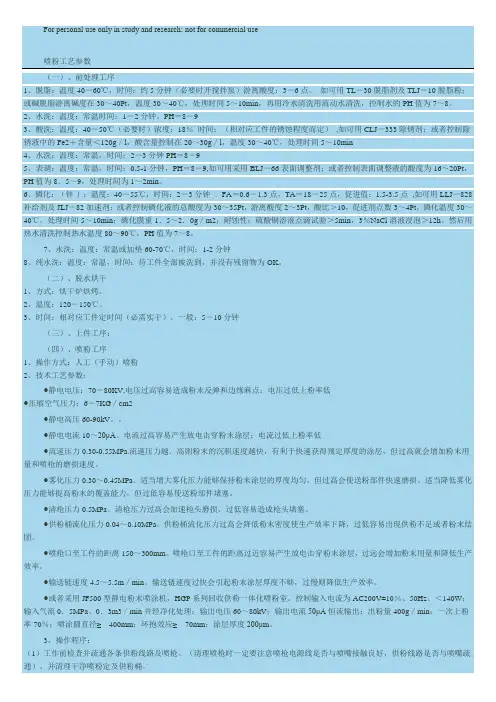

For personal use only in study and research; not for commercial use喷粉工艺参数（一）、前处理工序1、脱脂：温度40－60℃，时间：约5分钟（必要时开搅拌泵）游离酸度：3－6点。

如可用TL－30脱脂剂及TLJ－10脱脂粉；或碱脱脂游离碱度在30～40Pt，温度30～40℃，处理时间5～10min，再用冷水清洗用流动水清洗，控制水的PH值为7～8。

2、水洗：温度：常温时间：1－2分钟，PH＝8－93、酸洗：温度：40－50℃（必要时）浓度：18％时间：（相对应工件的锈蚀程度而定）,如可用CLJ－333除锈剂；或者控制除锈液中的Fe2＋含量＜120g／l，酸含量控制在20～30g／l，温度30～40℃，处理时间5～10min4、水洗：温度：常温，时间：2－3分钟PH＝8－95、表调：温度：常温，时间：0.5-1分钟，PH＝8－9,如可用采用BLJ－66表面调整剂；或者控制表面调整液的酸度为16～20Pt，PH值为8．5～9，处理时间为1～2min。

6、磷化：（锌）：温度：40－55℃，时间：2－3分钟。

FA＝0.6－1.3点，TA＝18－25点，促进值：1.5-3.5点,如可用LLJ－828补给剂及JLJ－82加速剂；或者控制磷化液的总酸度为30～35Pt，游离酸度2～3Pt，酸比＞10，促进剂点数3～4Pt，磷化温度30～40℃，处理时间5～10min；磷化膜重1．5～2．0g／m2；耐蚀性：硫酸铜溶液点滴试验＞5min，3％NaCl溶液浸泡＞12h。

然后用热水清洗控制热水温度80～90℃，PH值为7～8。

7、水洗：温度：常温或加垫60-70℃，时间：1-2分钟8、纯水洗：温度：常温，时间：待工件全部被洗到，并没有残留物为OK。

（二）、脱水烘干1、方式：烘干炉烘烤。

2、温度：120－150℃。

3、时间：相对应工件定时间（必需实干）。

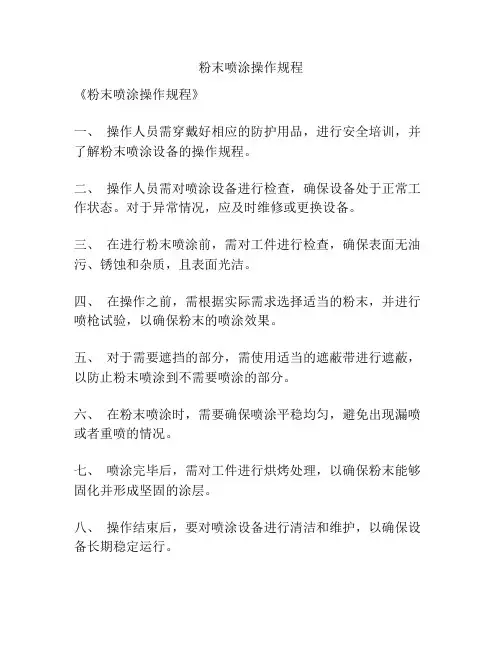

粉末喷涂操作规程
《粉末喷涂操作规程》
一、操作人员需穿戴好相应的防护用品，进行安全培训，并了解粉末喷涂设备的操作规程。

二、操作人员需对喷涂设备进行检查，确保设备处于正常工作状态。

对于异常情况，应及时维修或更换设备。

三、在进行粉末喷涂前，需对工件进行检查，确保表面无油污、锈蚀和杂质，且表面光洁。

四、在操作之前，需根据实际需求选择适当的粉末，并进行喷枪试验，以确保粉末的喷涂效果。

五、对于需要遮挡的部分，需使用适当的遮蔽带进行遮蔽，以防止粉末喷涂到不需要喷涂的部分。

六、在粉末喷涂时，需要确保喷涂平稳均匀，避免出现漏喷或者重喷的情况。

七、喷涂完毕后，需对工件进行烘烤处理，以确保粉末能够固化并形成坚固的涂层。

八、操作结束后，要对喷涂设备进行清洁和维护，以确保设备长期稳定运行。

以上即是《粉末喷涂操作规程》，希望操作人员能够严格遵守规程，并保持设备的良好状态，保障生产过程的安全和质量。

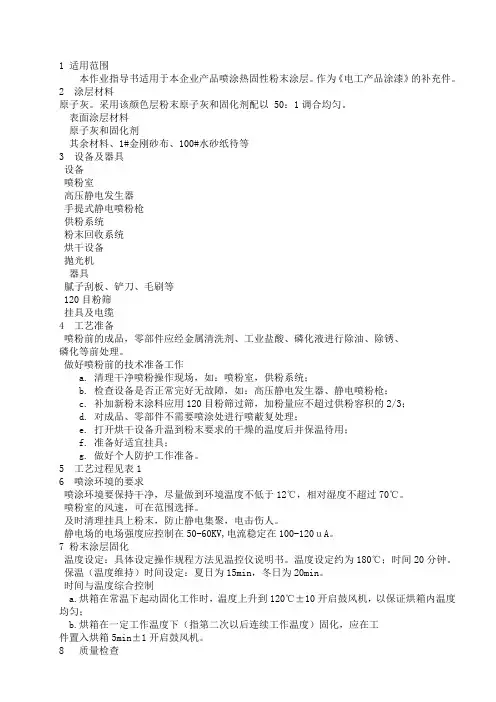

1 适用范围本作业指导书适用于本企业产品喷涂热固性粉末涂层。

作为《电工产品涂漆》的补充件。

2 涂层材料原子灰。

采用该颜色层粉末原子灰和固化剂配以 50：1调合均匀。

表面涂层材料原子灰和固化剂其余材料、1#金刚砂布、100#水砂纸待等3 设备及器具设备喷粉室高压静电发生器手提式静电喷粉枪供粉系统粉末回收系统烘干设备抛光机器具腻子刮板、铲刀、毛刷等120目粉筛挂具及电缆4 工艺准备喷粉前的成品，零部件应经金属清洗剂、工业盐酸、磷化液进行除油、除锈、磷化等前处理。

做好喷粉前的技术准备工作a. 清理干净喷粉操作现场，如：喷粉室，供粉系统；b. 检查设备是否正常完好无故障，如：高压静电发生器、静电喷粉枪；c. 补加新粉末涂料应用120目粉筛过筛，加粉量应不超过供粉容积的2/3；d. 对成品、零部件不需要喷涂处进行喷蔽复处理；e. 打开烘干设备升温到粉末要求的干燥的温度后并保温待用；f. 准备好适宜挂具；g. 做好个人防护工作准备。

5 工艺过程见表16 喷涂环境的要求喷涂环境要保持干净，尽量做到环境温度不低于12℃，相对湿度不超过70℃。

喷粉室的风速，可在范围选择。

及时清理挂具上粉末，防止静电集聚，电击伤人。

静电场的电场强度应控制在50-60KV,电流稳定在100-120ｕA。

7 粉末涂层固化温度设定：具体设定操作规程方法见温控仪说明书。

温度设定约为180℃；时间20分钟。

保温（温度维持）时间设定：夏日为15min，冬日为20min。

时间与温度综合控制a.烘箱在常温下起动固化工作时，温度上升到120℃±10开启鼓风机，以保证烘箱内温度均匀；b.烘箱在一定工作温度下（指第二次以后连续工作温度）固化，应在工件置入烘箱5min±1开启鼓风机。

8 质量检查按“工艺过程表2”中的质量要求栏进行检查。

喷涂塑膜的外观要求，根据成品或零部件图样上涂覆标记代号规定的外观质量要求检查。

9塑膜缺陷产生原因和解决措施。

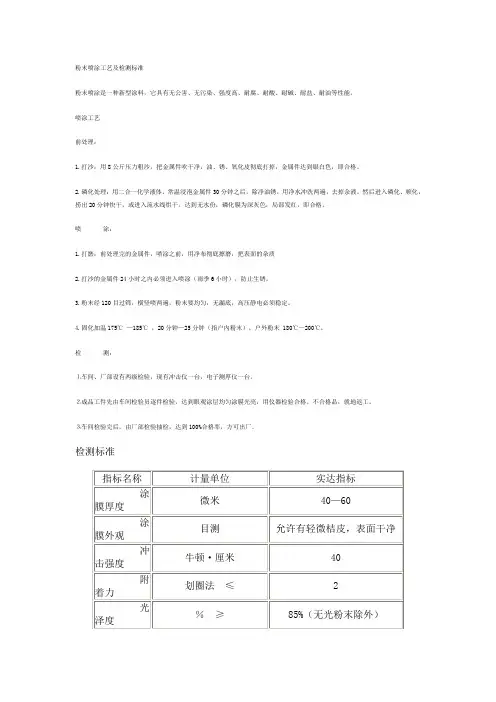

粉末喷涂工艺及检测标准
粉末喷涂是一种新型涂料，它具有无公害、无污染、强度高、耐腐、耐酸、耐碱、耐盐、耐油等性能。

喷涂工艺
前处理：
1.打沙：用8公斤压力粗沙，把金属件吹干净，油、锈、氧化皮彻底打掉，金属件达到银白色，即合格。

2.磷化处理：用二合一化学液体，常温浸泡金属件30分钟之后，除净油锈，用净水冲洗两遍，去掉余液。

然后进入磷化、顿化，捞出20分钟快干，或进入流水线烘干。

达到无水份，磷化膜为深灰色，局部发红，即合格。

喷涂：
1.打磨：前处理完的金属件，喷涂之前，用净布彻底擦磨，把表面的杂质
2.打沙的金属件24小时之内必须进入喷涂（雨季6小时），防止生锈。

3.粉末经120目过筛，横竖喷两遍，粉末要均匀，无漏底，高压静电必须稳定。

4.固化加温175℃ —185℃ ，20分钟—25分钟（指户内粉末），户外粉末180℃—200℃。

检测：
⒈车间、厂部设有两级检验，现有冲击仪一台，电子测厚仪一台。

⒉成品工件先由车间检验员逐件检验，达到眼观涂层均匀涂膜光亮，用仪器检验合格。

不合格品，就地返工。

⒊车间检验完后，由厂部检验抽检，达到100%合格率，方可出厂。

检测标准。

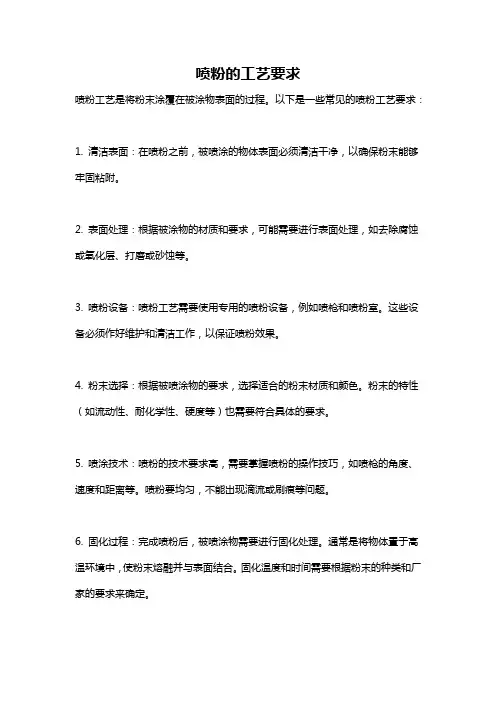

喷粉的工艺要求
喷粉工艺是将粉末涂覆在被涂物表面的过程。

以下是一些常见的喷粉工艺要求：
1. 清洁表面：在喷粉之前，被喷涂的物体表面必须清洁干净，以确保粉末能够牢固粘附。

2. 表面处理：根据被涂物的材质和要求，可能需要进行表面处理，如去除腐蚀或氧化层、打磨或砂蚀等。

3. 喷粉设备：喷粉工艺需要使用专用的喷粉设备，例如喷枪和喷粉室。

这些设备必须作好维护和清洁工作，以保证喷粉效果。

4. 粉末选择：根据被喷涂物的要求，选择适合的粉末材质和颜色。

粉末的特性（如流动性、耐化学性、硬度等）也需要符合具体的要求。

5. 喷涂技术：喷粉的技术要求高，需要掌握喷粉的操作技巧，如喷枪的角度、速度和距离等。

喷粉要均匀，不能出现滴流或刷痕等问题。

6. 固化过程：完成喷粉后，被喷涂物需要进行固化处理。

通常是将物体置于高温环境中，使粉末熔融并与表面结合。

固化温度和时间需要根据粉末的种类和厂家的要求来确定。

7. 检验和修正：喷粉完成后，需要进行检验，确保涂层的质量和外观符合要求。

如有缺陷或不满意的地方，可以进行修正或重新喷涂。

总之，喷粉工艺要求严格，需要经验丰富的操作技巧和合适的设备来保证良好的喷粉效果。

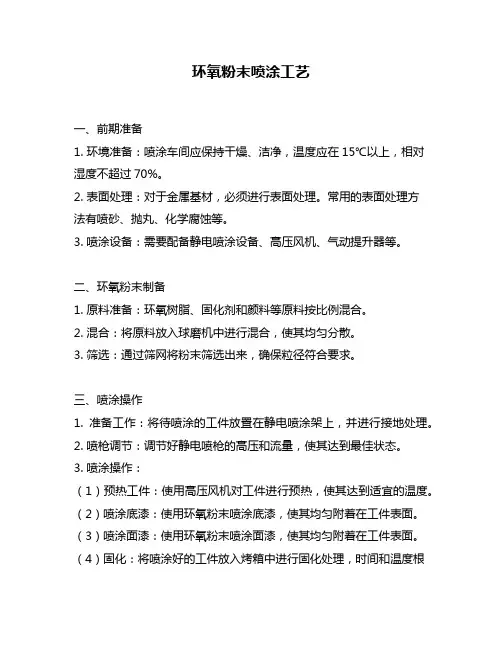

环氧粉末喷涂工艺一、前期准备1. 环境准备：喷涂车间应保持干燥、洁净，温度应在15℃以上，相对湿度不超过70%。

2. 表面处理：对于金属基材，必须进行表面处理。

常用的表面处理方法有喷砂、抛丸、化学腐蚀等。

3. 喷涂设备：需要配备静电喷涂设备、高压风机、气动提升器等。

二、环氧粉末制备1. 原料准备：环氧树脂、固化剂和颜料等原料按比例混合。

2. 混合：将原料放入球磨机中进行混合，使其均匀分散。

3. 筛选：通过筛网将粉末筛选出来，确保粒径符合要求。

三、喷涂操作1. 准备工作：将待喷涂的工件放置在静电喷涂架上，并进行接地处理。

2. 喷枪调节：调节好静电喷枪的高压和流量，使其达到最佳状态。

3. 喷涂操作：（1）预热工件：使用高压风机对工件进行预热，使其达到适宜的温度。

（2）喷涂底漆：使用环氧粉末喷涂底漆，使其均匀附着在工件表面。

（3）喷涂面漆：使用环氧粉末喷涂面漆，使其均匀附着在工件表面。

（4）固化：将喷涂好的工件放入烤箱中进行固化处理，时间和温度根据具体情况而定。

4. 喷枪清洗：每次使用后，必须对静电喷枪进行清洗和保养，以保证下次使用时的正常运行。

四、质量检验1. 外观检查：检查工件表面是否均匀、无瑕疵、无气泡等缺陷。

2. 膜厚检测：通过膜厚仪对环氧粉末的膜厚进行检测。

3. 耐腐蚀性测试：将喷涂好的工件放入盐雾试验箱中进行耐腐蚀性测试。

五、注意事项1. 喷涂过程中要保持车间内干燥、洁净，避免灰尘和杂质污染。

2. 操作人员必须佩戴防护手套、口罩等个人防护用品。

3. 喷涂过程中要注意静电喷枪的高压和流量，避免过度喷涂导致膜厚不均匀。

4. 在固化过程中，必须严格控制温度和时间，否则会影响涂层的质量。

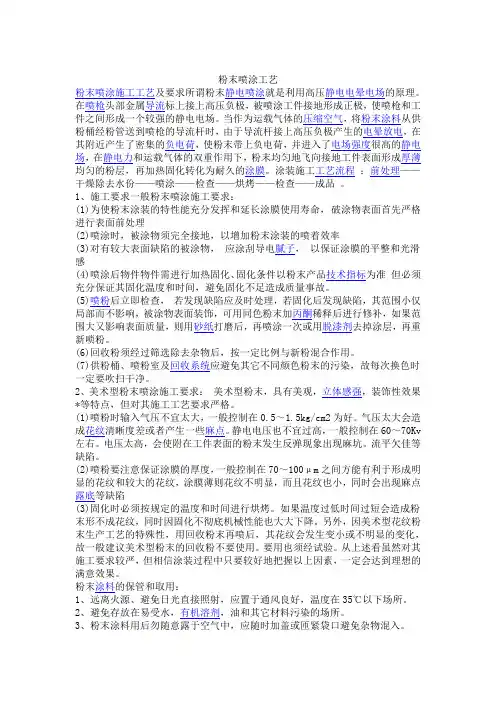

粉末喷涂工艺粉末喷涂施工工艺及要求所谓粉末静电喷涂就是利用高压静电电晕电场的原理。

在喷枪头部金属导流标上接上高压负极，被喷涂工件接地形成正极，使喷枪和工件之间形成一个较强的静电电场。

当作为运载气体的压缩空气，将粉末涂料从供粉桶经粉管送到喷枪的导流杆时，由于导流杆接上高压负极产生的电晕放电，在其附近产生了密集的负电荷，使粉末带上负电荷，并进入了电场强度很高的静电场，在静电力和运载气体的双重作用下，粉末均匀地飞向接地工件表面形成厚薄均匀的粉层，再加热固化转化为耐久的涂膜。

涂装施工工艺流程：前处理——干燥除去水份——喷涂——检查——烘烤——检查——成品。

1、施工要求一般粉末喷涂施工要求：(1)为使粉末涂装的特性能充分发挥和延长涂膜使用寿命，破涂物表面首先严格进行表面前处理(2)喷涂时，被涂物须完全接地，以增加粉末涂装的喷着效率(3)对有较大表面缺陷的被涂物，应涂刮导电腻子，以保证涂膜的平整和光滑感(4)喷涂后物件物件需进行加热固化、固化条件以粉末产品技术指标为准但必须充分保证其固化温度和时间，避免固化不足造成质量事故。

(5)喷粉后立即检查，若发现缺陷应及时处理，若固化后发现缺陷，其范围小仅局部而不影响，被涂物表面装饰，可用同色粉末加丙酮稀释后进行修补，如果范围大又影响表面质量，则用砂纸打磨后，再喷涂一次或用脱漆剂去掉涂层，再重新唢粉。

(6)回收粉须经过筛选除去杂物后，按一定比例与新粉混合作用。

(7)供粉桶、喷粉室及回收系统应避免其它不同颜色粉末的污染，故每次换色时一定要吹扫干净。

2、美术型粉末喷涂施工要求：美术型粉末，具有美观，立体感强，装饰性效果*等特点，但对其施工工艺要求严格。

(1)喷粉时输入气压不宜太大，一般控制在0.5～1.5kg/cm2为好。

气压太大会造成花纹清晰度差或者产生一些麻点。

静电电压也不宜过高，一般控制在60～70Kv 左右。

电压太高，会使附在工件表面的粉末发生反弹现象出现麻坑。

流平欠佳等缺陷。

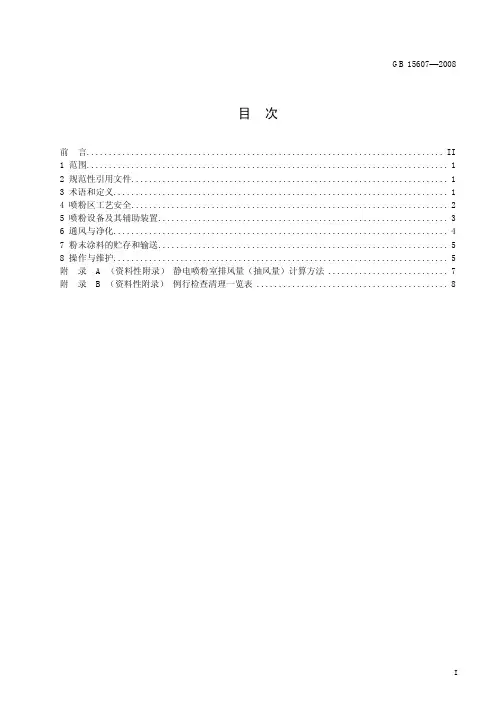

目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 喷粉区工艺安全 (2)5 喷粉设备及其辅助装置 (3)6 通风与净化 (4)7 粉末涂料的贮存和输送 (5)8 操作与维护 (5)附录 A （资料性附录）静电喷粉室排风量（抽风量）计算方法 (7)附录 B （资料性附录）例行检查清理一览表 (8)I前言本标准除第1，2，3章外，其他所有条款均为强制性。

《涂装作业安全规程》系列国家标准已发布的共有12项：——GB6514—××××《涂装作业安全规程涂漆工艺安全及其通风净化》；——GB7691—2003《涂装作业安全规程安全管理通则》；——GB7692—1999《涂装作业安全规程涂漆前处理工艺安全及其通风净化》；——GB12367—2006《涂装作业安全规程静电喷漆工艺安全》；——GB12942—2006《涂装作业安全规程有限空间作业安全技术要求》；——GB/T14441—××××《涂装作业安全规程术语》；——GB14443—2007《涂装作业安全规程涂层烘干室安全技术规定》；——GB14444—2006《涂装作业安全规程喷漆室安全技术规定》；——GB14773—2007《涂装作业安全规程静电喷枪及其辅助装置安全技术条件》；——GB15607—××××《涂装作业安全规程粉末静电喷涂工艺安全》；——GB17750—1999《涂装作业安全规程浸涂工艺安全》；——GB20101—2006《涂装作业安全规程有机废气净化装置安全技术规定》。

本标准为《涂装作业安全规程》系列标准之一，是该标准体系中针对粉末静电喷涂工艺的一项安全技术标准，与本标准系列中的其它标准相配套，和国家有关法规、标准协调一致。

本标准修订并代替GB15607—1995《涂装作业安全规程粉末静电喷涂工艺安全》。

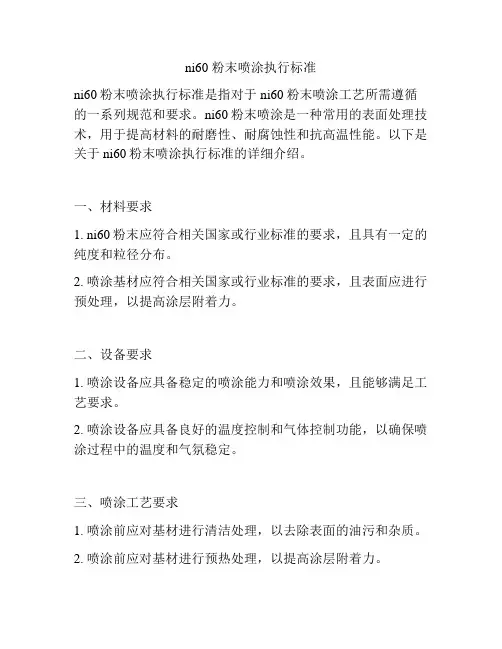

ni60 粉末喷涂执行标准ni60粉末喷涂执行标准是指对于ni60粉末喷涂工艺所需遵循的一系列规范和要求。

ni60粉末喷涂是一种常用的表面处理技术，用于提高材料的耐磨性、耐腐蚀性和抗高温性能。

以下是关于ni60粉末喷涂执行标准的详细介绍。

一、材料要求1. ni60粉末应符合相关国家或行业标准的要求，且具有一定的纯度和粒径分布。

2. 喷涂基材应符合相关国家或行业标准的要求，且表面应进行预处理，以提高涂层附着力。

二、设备要求1. 喷涂设备应具备稳定的喷涂能力和喷涂效果，且能够满足工艺要求。

2. 喷涂设备应具备良好的温度控制和气体控制功能，以确保喷涂过程中的温度和气氛稳定。

三、喷涂工艺要求1. 喷涂前应对基材进行清洁处理，以去除表面的油污和杂质。

2. 喷涂前应对基材进行预热处理，以提高涂层附着力。

3. 喷涂时应保持适当的喷涂距离和角度，以确保涂层均匀且无明显缺陷。

4. 喷涂后应进行适当的冷却处理，以提高涂层的致密性和硬度。

5. 喷涂后应进行必要的后处理，如抛光、热处理等，以进一步改善涂层性能。

四、质量检验要求1. 涂层的厚度应符合设计要求，并进行必要的测量和记录。

2. 涂层的硬度、耐磨性和耐腐蚀性应符合相关标准的要求。

3. 涂层的附着力应进行必要的测试，以确保涂层与基材之间的结合强度良好。

4. 涂层的表面质量应进行必要的检查，以排除表面缺陷和异物。

五、包装和储存要求1. 涂层应进行适当的包装，以防止受到外界环境的影响。

2. 涂层应存放在干燥、通风、无腐蚀性气体和低温环境中，以延长其使用寿命。

总之，ni60粉末喷涂执行标准是为了确保ni60粉末喷涂工艺能够达到预期效果，并提供一定的质量保证。

遵循这些标准可以有效地提高喷涂工艺的稳定性和可靠性，从而满足不同行业对于ni60粉末喷涂的需求。

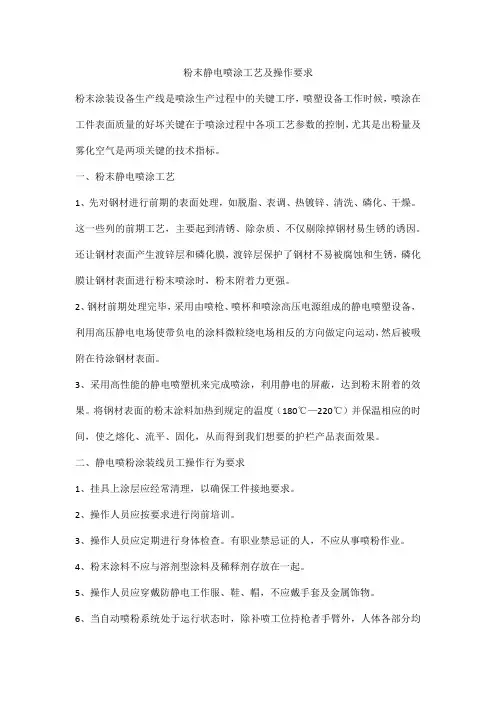

粉末静电喷涂工艺及操作要求
粉末涂装设备生产线是喷涂生产过程中的关键工序，喷塑设备工作时候，喷涂在工件表面质量的好坏关键在于喷涂过程中各项工艺参数的控制，尤其是出粉量及雾化空气是两项关键的技术指标。

一、粉末静电喷涂工艺
1、先对钢材进行前期的表面处理，如脱脂、表调、热镀锌、清洗、磷化、干燥。

这一些列的前期工艺，主要起到清锈、除杂质、不仅剔除掉钢材易生锈的诱因。

还让钢材表面产生渡锌层和磷化膜，渡锌层保护了钢材不易被腐蚀和生锈，磷化膜让钢材表面进行粉末喷涂时，粉末附着力更强。

2、钢材前期处理完毕，采用由喷枪、喷杯和喷涂高压电源组成的静电喷塑设备，利用高压静电电场使带负电的涂料微粒绕电场相反的方向做定向运动，然后被吸附在待涂钢材表面。

3、采用高性能的静电喷塑机来完成喷涂，利用静电的屏蔽，达到粉末附着的效果。

将钢材表面的粉末涂料加热到规定的温度（180℃—220℃）并保温相应的时间，使之熔化、流平、固化，从而得到我们想要的护栏产品表面效果。

二、静电喷粉涂装线员工操作行为要求
1、挂具上涂层应经常清理，以确保工件接地要求。

2、操作人员应按要求进行岗前培训。

3、操作人员应定期进行身体检查。

有职业禁忌证的人，不应从事喷粉作业。

4、粉末涂料不应与溶剂型涂料及稀释剂存放在一起。

5、操作人员应穿戴防静电工作服、鞋、帽，不应戴手套及金属饰物。

6、当自动喷粉系统处于运行状态时，除补喷工位持枪者手臂外，人体各部分均
不应进入喷室。

7、不应在设备运行高压未切断时进行设备维修。
