半导体激光器热特性

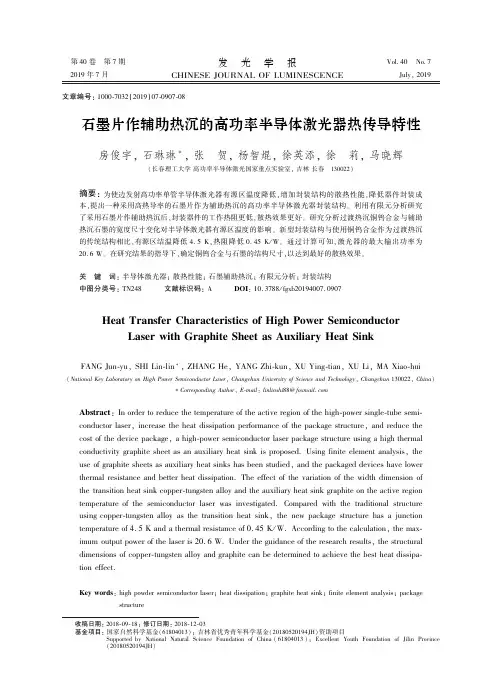

第４０卷㊀第７期２０１９年７月发㊀光㊀学㊀报ＣＨＩＮＥＳＥＪＯＵＲＮＡＬＯＦＬＵＭＩＮＥＳＣＥＮＣＥＶｏｌ ４０Ｎｏ ７Ｊｕｌｙꎬ２０１９文章编号:１０００￣７０３２(２０１９)０７￣０９０７￣０８石墨片作辅助热沉的高功率半导体激光器热传导特性房俊宇ꎬ石琳琳∗ꎬ张㊀贺ꎬ杨智焜ꎬ徐英添ꎬ徐㊀莉ꎬ马晓辉(长春理工大学高功率半导体激光国家重点实验室ꎬ吉林长春㊀１３００２２)摘要:为使边发射高功率单管半导体激光器有源区温度降低ꎬ增加封装结构的散热性能ꎬ降低器件封装成本ꎬ提出一种采用高热导率的石墨片作为辅助热沉的高功率半导体激光器封装结构ꎮ利用有限元分析研究了采用石墨片作辅助热沉后ꎬ封装器件的工作热阻更低ꎬ散热效果更好ꎮ研究分析过渡热沉铜钨合金与辅助热沉石墨的宽度尺寸变化对半导体激光器有源区温度的影响ꎮ新型封装结构与使用铜钨合金作为过渡热沉的传统结构相比ꎬ有源区结温降低４.５Ｋꎬ热阻降低０.４５Ｋ/Ｗꎮ通过计算可知ꎬ激光器的最大输出功率为２０.６Ｗꎮ在研究结果的指导下ꎬ确定铜钨合金与石墨的结构尺寸ꎬ以达到最好的散热效果ꎮ关㊀键㊀词:半导体激光器ꎻ散热性能ꎻ石墨辅助热沉ꎻ有限元分析ꎻ封装结构中图分类号:ＴＮ２４８㊀㊀㊀文献标识码:Ａ㊀㊀㊀ＤＯＩ:１０.３７８８/ｆｇｘｂ２０１９４００７.０９０７ＨｅａｔＴｒａｎｓｆｅｒＣｈａｒａｃｔｅｒｉｓｔｉｃｓｏｆＨｉｇｈＰｏｗｅｒＳｅｍｉｃｏｎｄｕｃｔｏｒＬａｓｅｒｗｉｔｈＧｒａｐｈｉｔｅＳｈｅｅｔａｓＡｕｘｉｌｉａｒｙＨｅａｔＳｉｎｋＦＡＮＧＪｕｎ￣ｙｕꎬＳＨＩＬｉｎ￣ｌｉｎ∗ꎬＺＨＡＮＧＨｅꎬＹＡＮＧＺｈｉ￣ｋｕｎꎬＸＵＹｉｎｇ￣ｔｉａｎꎬＸＵＬｉꎬＭＡＸｉａｏ￣ｈｕｉ(ＮａｔｉｏｎａｌＫｅｙＬａｂｏｒａｔｏｒｙｏｎＨｉｇｈＰｏｗｅｒＳｅｍｉｃｏｎｄｕｃｔｏｒＬａｓｅｒꎬＣｈａｎｇｃｈｕｎＵｎｉｖｅｒｓｉｔｙｏｆＳｃｉｅｎｃｅａｎｄＴｅｃｈｎｏｌｏｇｙꎬＣｈａｎｇｃｈｕｎ１３００２２ꎬＣｈｉｎａ)∗ＣｏｒｒｅｓｐｏｎｄｉｎｇＡｕｔｈｏｒꎬＥ￣ｍａｉｌ:ｌｉｎｌｉｎｓｈｉ８８＠ｆｏｘｍａｉｌ.ｃｏｍＡｂｓｔｒａｃｔ:Ｉｎｏｒｄｅｒｔｏｒｅｄｕｃｅｔｈｅｔｅｍｐｅｒａｔｕｒｅｏｆｔｈｅａｃｔｉｖｅｒｅｇｉｏｎｏｆｔｈｅｈｉｇｈ￣ｐｏｗｅｒｓｉｎｇｌｅ￣ｔｕｂｅｓｅｍｉ￣ｃｏｎｄｕｃｔｏｒｌａｓｅｒꎬｉｎｃｒｅａｓｅｔｈｅｈｅａｔｄｉｓｓｉｐａｔｉｏｎｐｅｒｆｏｒｍａｎｃｅｏｆｔｈｅｐａｃｋａｇｅｓｔｒｕｃｔｕｒｅꎬａｎｄｒｅｄｕｃｅｔｈｅｃｏｓｔｏｆｔｈｅｄｅｖｉｃｅｐａｃｋａｇｅꎬａｈｉｇｈ￣ｐｏｗｅｒｓｅｍｉｃｏｎｄｕｃｔｏｒｌａｓｅｒｐａｃｋａｇｅｓｔｒｕｃｔｕｒｅｕｓｉｎｇａｈｉｇｈｔｈｅｒｍａｌｃｏｎｄｕｃｔｉｖｉｔｙｇｒａｐｈｉｔｅｓｈｅｅｔａｓａｎａｕｘｉｌｉａｒｙｈｅａｔｓｉｎｋｉｓｐｒｏｐｏｓｅｄ.Ｕｓｉｎｇｆｉｎｉｔｅｅｌｅｍｅｎｔａｎａｌｙｓｉｓꎬｔｈｅｕｓｅｏｆｇｒａｐｈｉｔｅｓｈｅｅｔｓａｓａｕｘｉｌｉａｒｙｈｅａｔｓｉｎｋｓｈａｓｂｅｅｎｓｔｕｄｉｅｄꎬａｎｄｔｈｅｐａｃｋａｇｅｄｄｅｖｉｃｅｓｈａｖｅｌｏｗｅｒｔｈｅｒｍａｌｒｅｓｉｓｔａｎｃｅａｎｄｂｅｔｔｅｒｈｅａｔｄｉｓｓｉｐａｔｉｏｎ.Ｔｈｅｅｆｆｅｃｔｏｆｔｈｅｖａｒｉａｔｉｏｎｏｆｔｈｅｗｉｄｔｈｄｉｍｅｎｓｉｏｎｏｆｔｈｅｔｒａｎｓｉｔｉｏｎｈｅａｔｓｉｎｋｃｏｐｐｅｒ￣ｔｕｎｇｓｔｅｎａｌｌｏｙａｎｄｔｈｅａｕｘｉｌｉａｒｙｈｅａｔｓｉｎｋｇｒａｐｈｉｔｅｏｎｔｈｅａｃｔｉｖｅｒｅｇｉｏｎｔｅｍｐｅｒａｔｕｒｅｏｆｔｈｅｓｅｍｉｃｏｎｄｕｃｔｏｒｌａｓｅｒｗａｓｉｎｖｅｓｔｉｇａｔｅｄ.Ｃｏｍｐａｒｅｄｗｉｔｈｔｈｅｔｒａｄｉｔｉｏｎａｌｓｔｒｕｃｔｕｒｅｕｓｉｎｇｃｏｐｐｅｒ￣ｔｕｎｇｓｔｅｎａｌｌｏｙａｓｔｈｅｔｒａｎｓｉｔｉｏｎｈｅａｔｓｉｎｋꎬｔｈｅｎｅｗｐａｃｋａｇｅｓｔｒｕｃｔｕｒｅｈａｓａｊｕｎｃｔｉｏｎｔｅｍｐｅｒａｔｕｒｅｏｆ４.５Ｋａｎｄａｔｈｅｒｍａｌｒｅｓｉｓｔａｎｃｅｏｆ０.４５Ｋ/Ｗ.Ａｃｃｏｒｄｉｎｇｔｏｔｈｅｃａｌｃｕｌａｔｉｏｎꎬｔｈｅｍａｘ￣ｉｍｕｍｏｕｔｐｕｔｐｏｗｅｒｏｆｔｈｅｌａｓｅｒｉｓ２０.６Ｗ.Ｕｎｄｅｒｔｈｅｇｕｉｄａｎｃｅｏｆｔｈｅｒｅｓｅａｒｃｈｒｅｓｕｌｔｓꎬｔｈｅｓｔｒｕｃｔｕｒａｌｄｉｍｅｎｓｉｏｎｓｏｆｃｏｐｐｅｒ￣ｔｕｎｇｓｔｅｎａｌｌｏｙａｎｄｇｒａｐｈｉｔｅｃａｎｂｅｄｅｔｅｒｍｉｎｅｄｔｏａｃｈｉｅｖｅｔｈｅｂｅｓｔｈｅａｔｄｉｓｓｉｐａ￣ｔｉｏｎｅｆｆｅｃｔ.Ｋｅｙｗｏｒｄｓ:ｈｉｇｈｐｏｗｄｅｒｓｅｍｉｃｏｎｄｕｃｔｏｒｌａｓｅｒꎻｈｅａｔｄｉｓｓｉｐａｔｉｏｎꎻｇｒａｐｈｉｔｅｈｅａｔｓｉｎｋꎻｆｉｎｉｔｅｅｌｅｍｅｎｔａｎａｌｙｓｉｓꎻｐａｃｋａｇｅｓｔｒｕｃｔｕｒｅ㊀㊀收稿日期:２０１８￣０９￣１８ꎻ修订日期:２０１８￣１２￣０３㊀㊀基金项目:国家自然科学基金(６１８０４０１３)ꎻ吉林省优秀青年科学基金(２０１８０５２０１９４ＪＨ)资助项目ＳｕｐｐｏｒｔｅｄｂｙＮａｔｉｏｎａｌＮａｔｕｒａｌＳｃｉｅｎｃｅＦｏｕｎｄａｔｉｏｎｏｆＣｈｉｎａ(６１８０４０１３)ꎻＥｘｃｅｌｌｅｎｔＹｏｕｔｈＦｏｕｎｄａｔｉｏｎｏｆＪｉｌｉｎＰｒｏｖｉｎｃｅ(２０１８０５２０１９４ＪＨ)９０８㊀发㊀㊀光㊀㊀学㊀㊀报第４０卷１㊀引㊀㊀言半导体激光器具有体积小㊁重量轻㊁光电转换效率高㊁可靠性高等优点ꎬ在医学㊁军事㊁工业等领域有着广泛的应用[１￣３]ꎮ随着科学技术的发展ꎬ人们对半导体激光器的输出功率需求越来越高ꎮ激光器工作时有源区温度升高ꎬ造成激光器波长红移ꎬ阈值电流增大ꎬ光电转换效率下降ꎬ寿命降低等ꎬ严重时会使激光器彻底损坏[４￣５]ꎮ因此ꎬ热管理技术是高功率半导体激光器发展的一个重要环节ꎮ通过研究高功率半导体激光器热传导特性来提高其热管理技术㊁增加封装结构散热性㊁提高半导体激光器的输出功率具有重要意义ꎮ提高器件散热途径的方法主要有两种:一是采用散热性能更好的散热结构ꎻ二是研发出热导率更高的散热材料ꎮ为使高热导率的材料能与管芯热膨胀系数相匹配ꎬ通常使用与激光器芯片热膨胀系数相差较小的过渡热沉来提高材料间的匹配度ꎬ以减小硬焊料对芯片产生的残余应力ꎬ提高器件的可靠性[６]ꎮ常见过渡热沉有氮化铝㊁碳化硅等陶瓷材料和钨铜合金㊁铜钼合金等金属合金材料[７￣１１]ꎮ目前ꎬ国内外所研究的导热性能良好的过渡热沉材料普遍价格昂贵ꎬ且不能突破兼顾热膨胀系数匹配和热导率较高这一瓶颈ꎬ因而在过渡热沉材料的选择与设计方面还有很大的提升空间ꎬ因此需要对热沉材料与结构进行优化设计ꎮ近年来ꎬ石墨因具有优异的机械㊁光学㊁电子和热性能引起了国内外科研工作者的极大关注ꎮ石墨作为一种超高导热材料ꎬ体积小㊁重量轻ꎬ是电子和光子器件热管理的理想材料ꎬ目前在电子器件中已经有了广泛的应用ꎮＯｎｏ等提出使用石墨片作为一种被动部署的散热器ꎬ该散热器可以通过根据温度改变其散热面来控制散热量ꎬ被用作小型卫星上的新型热控装置[１２]ꎮＷｅｎ等使用商业石墨片用作燃料电池的散热器ꎬ石墨片切割成流通形状与通道板结合使热量通过石墨片向外传导ꎬ有效降低燃料电池的反应区域的温度[１３]ꎮ研究表明石墨具有超高导热性ꎬ最高可达１０００Ｗ/(ｍ Ｋ)ꎬ比一般金属导热材料高约３倍ꎬ但是由于石墨导热率的各向异性特征ꎬ横向热传导率较高而纵向热传导率较低以及石墨的热膨胀系数与半导体激光器材料ＧａＡｓ不匹配等难题ꎬ使得石墨在半导体激光器封装结构的应用方面很少有人研究[１４]ꎮ因此ꎬ如何将这种超高热导率石墨应用在半导体激光器封装结构中具有较高的研究价值ꎬ利用其较高的横向导热性ꎬ增大水平方向热通量传导效率ꎬ从而达到减少半导体激光器有源区温度㊁增大半导体激光器输出功率的目的ꎬ成为本文的研究重点[１５]ꎮ本文在传统封装结构的基础上ꎬ通过在过渡热沉两侧引入石墨片作为该结构的辅助热沉ꎬ依据Ｃ￣Ｍｏｕｎｔ封装方式热传导路径ꎬ充分利用石墨极高的横向热导率以达到更好的降低结温的目的ꎮ同时石墨片通过过渡热沉铜钨合金传导芯片所产生的热量ꎬ解决了石墨片与半导体激光器热膨胀系数不匹配的问题ꎮ利用有限元分析软件ＡＮＳＹＳ建立模型ꎬ选用热导率较高的导电材料铜钨合金(ＷＣｕ)作为过渡热沉ꎮ通过模拟结果可以发现ꎬ在减少过渡热沉ＷＣｕ长度和宽度尺寸的情况下ꎬ可以更好地减少封装结构的热阻ꎬ降低半导体激光器结温ꎬ达到了降低器件热阻的目的ꎬ从而提高半导体激光器的输出功率ꎮ２㊀建立模型对传统边发射单管半导体激光器封装结构建立模型ꎬ其中在理论模拟过程中做出如下设定[１６￣１８]:在半导体激光器正常工作过程中ꎬ所产生的热量主要来源于有源区中载流子复合㊁吸收和自发发射ꎻ由于半导体激光器体积较小ꎬ因此忽略激光器的辐射散热及与空气对流散热ꎻ由于Ｃ￣Ｍｏｕｎｔ封装结构的后表面固定在其他制冷结构上ꎬ所以模拟过程中ꎬ在其结构的后平面设置固定温度２９８Ｋꎬ并且半导体激光器芯片采用倒装式封装ꎮ该Ｃ￣Ｍｏｕｎｔ铜热沉尺寸为６.８６ｍｍˑ６.３５ｍｍˑ２.１８ｍｍꎬ由于该半导体激光器封装方式采用Ｃ￣Ｍｏｕｎｔ封装ꎬ其导热路径如图１所示[１９]ꎮCoolerHeatsinkChip图１㊀Ｃ￣Ｍｏｕｎｔ封装导热路径示意图Ｆｉｇ.１㊀ＴｈｅｒｍａｌｃｏｎｄｕｃｔｉｏｎｐａｔｈｉｎＣ￣Ｍｏｕｎｔｐａｃｋａｇｅ㊀第７期房俊宇ꎬ等:石墨片作辅助热沉的高功率半导体激光器热传导特性９０９㊀模拟计算中所使用的半导体激光器光电参数为:波长８０８ｎｍꎬ电光转换效率５０％ꎬ连续条件下输出功率１０Ｗꎬ激光器芯片尺寸为１.５ｍｍˑ０.５ｍｍˑ０.１５ｍｍꎬ发光区宽度１００μｍꎮＷＣｕ热沉尺寸为３.３５ｍｍˑ２.１８ｍｍˑ０.５ｍｍꎮ为满足与激光器芯片热膨胀系数匹配的要求和此后过渡热沉的尺寸设计要求ꎬ选用与铜热膨胀系数匹配的电导率较好的ＷＣｕ材料作为过渡热沉ꎮ为阻挡焊料向下扩散ꎬ便于引线键合ꎬ在过渡热沉铜钨合金的上下表面分别镀有金属层ꎮ模拟分析所涉及的材料参数如表１所示ꎮ表１㊀材料参数Ｔａｂ.１㊀ＭａｔｅｒｉａｌｐａｒａｍｅｔｅｒｓＭａｔｅｒｉａｌＴｈｅｒｍａｌｃｏｎｄｕｃｔｉｖｉｔｙ/(Ｗ ｍ－１ Ｋ－１)Ｔｈｉｃｋｎｅｓｓ/μｍＣｏｅｆｆｉｃｉｅｎｔｏｆｔｈｅｒｍａｌｅｘｐａｎｓｉｏｎ/(１０－６Ｋ)ＧａＡｓ５５１５０６.４ＭｅｔａｌｌｉｚａｔｉｏｎｌａｙｅｒＣｕ３９８０.３１８Ｔｕｎｇｓｔｅｎｃｏｐｐｅｒ２１００.５ˑ１０３４.５ｇｒａｐｈｉｔｅ１０００㊁３５０.５ˑ１０３２ｃｏｐｐｅｒｈｅａｔｓｉｎｋ３９８６.８６ˑ１０３１８在半导体激光器工作过程中ꎬ所产生的热量主要来自以下方面[２０￣２１]:(１)激光器有源区在正常工作状态下有很高的载流子密度和光子密度ꎬ部分电子与空穴非辐射复合㊁辐射吸收与自发辐射吸收ꎬ其产生的热量Ｑ１为:Ｑ１＝Ｖｄａｃｔ{ｊｔｈ(１－ηｓｐｆｓｐ)＋(ｊ－ｊｔｈ)ˑ[１－ηｅｘ－(１－ηｉ)ｆｓｐηｓｐ]}ꎬ(１)其中ꎬＶ为ＰＮ结上的结电压ꎬηｓｐ为自发辐射内量子效率ꎬｆｓｐ为自发辐射光子逃逸因子ꎬｄａｃｔ为有源区厚度ꎬｊ为电流密度ꎬｊｔｈ为阈值电流密度ꎬηｅｘ为外微分量子效率ꎬηｉ为受激辐射内量子效率ꎮ(２)当半导体激光器工作时ꎬ由于各层材料电阻引起的焦耳热ꎬ计算公式为:Ｑ２＝ｊ２ρ＋ρｊ２ｄｃꎬ(２)其中ꎬＱ２为焦耳热功率密度ꎬρ为各材料层的电阻率ꎬｄｃ为欧姆接触层厚度ꎮ(３)盖层以及衬底材料对有源区自发辐射逃逸光子的吸收所产生的热量为:Ｑ３＝Ｖ２ｄｉｊｔｈηｓｐｆꎬ(３)其中ꎬｄｉ为除有源区外各层材料的厚度ꎮ激光器在正常工作状态下ꎬ热传导方程为:Ｋ∂２Ｔ∂ｘ２＋∂２Ｔ∂ｙ２＋∂２Ｔ∂ｚ２()＋Ｑ＝０ꎬ(４)其中ꎬＴ为激光器有源区温度ꎬＫ为材料热传导系数ꎬＱ为半导体激光器热功率密度ꎮ３㊀模拟结果与分析３.１㊀ＷＣｕ热沉宽度的变化对芯片结温的影响金属铜与芯片材料ＧａＡｓ的热膨胀系数差距较大ꎬ为减少封装过程中所带来的封装应力ꎬ采用与ＧａＡｓ的热膨胀系数相近的ＷＣｕ材料作为过渡热沉ꎬ同时由于ＷＣｕ材料具有很好的导电性ꎬ便于正电极连接ꎮ利用有限元分析法探讨在传统封装结构中ꎬＷＣｕ热沉宽度的变化对芯片结温的影响ꎬＷＣｕ热沉的长度与厚度分别为２.１８ｍｍ和０.５ｍｍꎬＷＣｕ宽度由３.３５ｍｍ减少到０.６ｍｍ时ꎬ半导体激光器有源区温度变化如图２所示ꎮ半导体激光器有源区温度为Ｔｊꎬ热沉的最低温度为Ｔ０ꎬ热功率为Ｐｔｅｍꎬ根据激光器热阻Ｒｔｈ的表达式:３５４Ｗ/mmＴ/Ｋ0.5 3.535035２3４８3４６3４４3４２3４０3３８１．０１.5２．０２．53．０T图２㊀半导体激光器有源区温度与铜钨合金宽度Ｗ变化曲线Ｆｉｇ.２㊀Ｖａｒｉａｔｉｏｎｃｕｒｖｅｏｆａｃｔｉｖｅｒｅｇｉｏｎｔｅｍｐｅｒａｔｕｒｅａｎｄｔｕｎｇ￣ｓｔｅｎｃｏｐｐｅｒ(ＣｕＷ)ｗｉｄｔｈＷｖａｌｕｅｏｆｓｅｍｉｃｏｎｄｕｃｔｏｒｌａｓｅｒ㊀９１０㊀发㊀㊀光㊀㊀学㊀㊀报第４０卷Ｒｔｈ＝Ｔｊ－Ｔ０Ｐｔｅｍꎬ(５)从图２中可以看出ꎬ当ＷＣｕ热沉宽度尺寸从３.３５ｍｍ减少到０.６ｍｍ时ꎬ结温从３３９.４Ｋ增加为３５２.２Ｋꎬ热阻从４.１４Ｋ/Ｗ增加到５.４２Ｋ/Ｗꎮ其原因是热沉宽度的减小影响了热流的横向散热ꎬ降低了器件散热能力ꎮ因此ꎬ提高半导体激光器的横向导热性能是改善激光器散热能力的重要瓶颈ꎮ３.２㊀石墨片作辅助热沉热模拟３.２.１㊀石墨片导热性能在固体材料中ꎬ热传导方式主要分为两种ꎮ一种是通过自由电子振动实现ꎬ如金属材料ꎮ另一种由晶体内晶格原子的振动波即声子振动实现ꎬ如石墨[２２]ꎮ在石墨的网状结构中ꎬ声子振动的热振幅很大ꎬ致使石墨具有高的晶面导热系数ꎬ可达１０００Ｗ/(ｍ Ｋ)以上[２３]ꎻ但在垂直网状结构的方向ꎬ由于声子振动的热振幅很小ꎬ在该方向的热导率仅有３５Ｗ/(ｍ Ｋ)ꎮ因此ꎬ石墨片是一种各向导热异性的导热材料ꎬ横向导热率明显优于纵向导热率ꎬ且明显高于常用的金属热沉热导率ꎬ所以在封装领域中有着极高的研究价值ꎮ３.２.２㊀新型封装结构使用石墨片作辅助热沉的新型封装结构示意图如图３所示ꎮ在传统封装结构中ꎬＷＣｕ热沉两边分别使用石墨作为辅助热沉ꎬ石墨首先通过化学镀铜法或电镀铜法使石墨表面金属化ꎬ使石墨表面具有金属的性质ꎬ从而实现石墨分别与铜热沉㊁ＷＣｕ过渡热沉接触面的焊接工艺[２４￣２６]ꎮ表面金属化后的石墨与ＷＣｕ接触部分使用焊料焊接ꎬ使得二者在工作过程中紧密接触ꎮ石墨长度和厚度分别为２.１８ｍｍ和０.５ｍｍꎬ在石墨辅助热沉㊁ＷＣｕ热沉以及Ｃ￣Ｍｏｕｎｔ铜热沉的后表面设置固定温度为２９８Ｋꎮ图３(ｂ)所示为由芯片所产生的热量通过过渡热沉分别向后表面冷却面㊁铜热沉以及石墨片辅助热沉传导散热ꎬ使半导体激光器有源区的温度降低ꎮ铜石墨芯片铜钨合金（a）（b）图３㊀(ａ)石墨片作辅助热沉的新型封装结构示意图ꎻ(ｂ)石墨局部热传递示意图ꎮＦｉｇ.３㊀(ａ)Ｓｃｈｅｍａｔｉｃｄｉａｇｒａｍｏｆｎｅｗｐａｃｋａｇｉｎｇｓｔｒｕｃｔｕｒｅｏｆｇｒａｐｈｉｔｅｓｈｅｅｔａｓａｕｘｉｌｉａｒｙｈｅａｔｓｉｎｋ.(ｂ)Ｓｃｈｅｍａｔｉｃｄｉａｇｒａｍｏｆｌｏ￣ｃａｌｈｅａｔｔｒａｎｓｆｅｒｉｎｇｒａｐｈｉｔｅ.增加石墨片平行于半导体激光器芯片端面方向的尺寸ꎬ同时减少铜钨合金的宽度(Ｗ)ꎬ保证二者宽度尺寸总和为３.３５ｍｍꎮ当ＷＣｕ尺寸分别由２.０ｍｍ变化到０.６ｍｍ时ꎬ计算各个参数下的芯片结温ꎮ如图４所示ꎬ通过不同尺寸下的激光器温度分布云图可以看出ꎬＷＣｕ宽度从２.０ｍｍ减小到０.６ｍｍ时ꎬ结温逐渐下降ꎬ分别从３３８.９Ｋ减小到３３４.９Ｋꎬ热阻Ｒｔｈ也逐渐降低ꎬ从４.０９Ｋ/Ｗ变化为３.６９Ｋ/Ｗꎮ随着ＷＣｕ尺寸的减小ꎬ更多热量传导到石墨片上ꎬ散热效果明显提高ꎬ当铜钨合金热沉的宽度为０.６ｍｍ时ꎬ半导体激光器有源区温度达到最小ꎮ为进一步分析横向热传导性能ꎬ对传统封装结构和石墨片作辅助热沉的封装结构的端面方向热流矢量进行模拟分析ꎬ如图５所示ꎮ其中图５(ａ)㊁(ｂ)分别为Ｗ＝０.６ｍｍ和Ｗ＝３.３５ｍｍ的传统封装结构ꎬ图５(ｃ)㊁(ｄ)分别为Ｗ＝０.６ｍｍ和Ｗ＝２.０ｍｍ的石墨片作辅助热沉的封装结构的热流矢量图ꎮ从图５(ａ)㊁(ｂ)中可以看出ꎬ传统封装结构有源区热量仅向下通过过渡热沉ＷＣｕ和铜热沉进行散热ꎬ当ＷＣｕ热沉尺寸增大(图５(ｂ))ꎬ封装结构热阻与结温温度有所降低ꎮ图５(ｃ)㊁(ｄ)为采用石墨片作辅助热沉的封装结构的热流矢量图ꎬ从图中可以看出ꎬ有源区热量首先扩散到ＷＣｕ热沉中ꎬ由于石墨片具有较高的横向热导率ꎬ致使扩散到ＷＣｕ的热量首先通过石墨㊀第７期房俊宇ꎬ等:石墨片作辅助热沉的高功率半导体激光器热传导特性９１１㊀0.8mm 1.0mm （a ）298307.0302.5311.6316.1325.2320.7329.8334.3338.92.0mm（b ）298324.8315.8306.9302.4311.4320.3329.3338.2333.71.5mm（c ）298311.11.2mm319.9328.7337.5333.1324.3315.5306.7302.3（d ）298（e ）（f ）298330.8314.4336.9328.2332.6323.9319.6315.3310.9306.6302.3336.0327.5331.8323.3319.1314.9310.6306.4298302.2322.6326.7318.5310.3306.2302.10.6mm334.9图４㊀不同过渡热沉宽度尺寸器件温度分布云图Ｆｉｇ.４㊀Ｇｒａｐｈｉｔｅｔｅｍｐｅｒａｔｕｒｅｄｉｓｔｒｉｂｕｔｉｏｎｏｆａｎｅｗｐａｃｋａｇｅｓｔｒｕｃｔｕｒｅｗｉｔｈｄｉｆｆｅｒｅｎｔｗｉｄｔｈｓｏｆｔｕｎｇｓｔｅｎｃａｒｂｉｄｅ（a ）（c ）0.6mm0.6mm（b ）（d ）3.35mm2.0mm图５㊀传统封装结构和石墨片作辅助热沉的封装结构热流矢量图ꎮ(ａ㊁ｂ)传统封装结构热流矢量图ꎻ(ｃ㊁ｄ)石墨片作辅助热沉的封状结构结构热流矢量图ꎬ热量随石墨片尺寸增加ꎬ散热效果明显ꎮＦｉｇ.５㊀Ｔｒａｄｉｔｉｏｎａｌｐａｃｋａｇｅｓｔｒｕｃｔｕｒｅａｎｄｇｒａｐｈｉｔｅｓｈｅｅｔａｓａｕｘｉｌｉａｒｙｈｅａｔｓｉｎｋｐａｃｋａｇｅｓｔｒｕｃｔｕｒｅｈｅａｔｆｌｏｗｖｅｃｔｏｒ.(ａꎬｂ)Ｔｒａｄｉ￣ｔｉｏｎａｌｐａｃｋａｇｅｓｔｒｕｃｔｕｒｅｈｅａｔｆｌｏｗｖｅｃｔｏｒｄｉａｇｒａｍ.(ｃꎬｄ)Ｇｒａｐｈｉｔｅｓｈｅｅｔａｓａｕｘｉｌｉａｒｙｈｅａｔｓｉｎｋｓｅａｌｓｔｒｕｃｔｕｒｅｈｅａｔｆｌｏｗｖｅｃｔｏｒ.Ｔｈｅｈｅａｔｉｓｏｂｖｉｏｕｓｌｙｉｎｃｒｅａｓｅｄｗｉｔｈｔｈｅｓｉｚｅｏｆｔｈｅｇｒａｐｈｉｔｅｓｈｅｅｔ.片进行散热ꎬ其次再通过ＷＣｕ和铜散热ꎬ随着石墨片尺寸的增大散热效果明显ꎮ因此ꎬ相比传统封装结构ꎬ通过对石墨辅助热沉的引入ꎬ利用其极高的热导率增大了封装结构的散热途径ꎬ可以很好地减小封装结构的热阻Ｒｔｈ和半导体激光器有源区温度Ｔｊꎬ进而可以很好地降低连续工作的半导体激光器所产生的热量ꎮ对于半导体激光器ꎬ其结温计算表达式为:Ｔｊ＝Ｔ０＋(Ｐｉｎ－Ｐ)Ｒｔｈꎬ(６)其中ꎬＴｊ为激光器芯片结温ꎬＴ０为热沉温度ꎬＰｉｎ为激光器的输入功率ꎬＰ为激光器的输出功率ꎬＲｔｈ为热阻ꎮ由上述公式可知ꎬ激光器芯片结温受工作电流㊁热沉温度及器件热阻影响ꎮ半导体激光器阈值电流和有源区温度之间的关系为:Ｉｔｈ(Ｔ)＝ＩＲｅｔｅｘｐＴ－ＴＲｅｔＴｔæèçöø÷ꎬ(７)其中ꎬＩＲｅｔ为温度ＴＲｅｔ下的阈值电流ꎬＴｔ为激光器特征温度ꎬ主要由激光器结构和材料决定ꎮ激光器斜率效率η随有源区温度变化的表达式为:η(Ｔ)＝η(Ｔｒ)ｅｘｐ－(Ｔ－Ｔｒ)Ｔ１[]ꎬ(８)式中Ｔ１为斜率效率的特征温度ꎮ激光器输出功率与斜率效率和工作电流的关系为:Ｐ＝η(Ｔ)Ｉꎬ(９)结合公式(６)㊁(７)㊁(８)㊁(９)可得出输出功率Ｐ:Ｐ＝ηｅｘｐ－Ｒｔｈ(ＩＶ－Ｐ)Ｔ１[]Ｉ－ＩＲｅｔｅｘｐＲｔｈ(ＩＶ－Ｐ)Ｔ０[]{}.(１０)９１２㊀发㊀㊀光㊀㊀学㊀㊀报第４０卷20535I /AP /W20.6W 18.8WR th =4.14R th =3.691015202530151050图６㊀不同热阻下的Ｐ￣Ｉ特性曲线Ｆｉｇ.６㊀ＣｈａｒａｃｔｅｒｉｓｔｉｃｃｕｒｖｅｏｆＰ￣Ｉｕｎｄｅｒｄｉｆｆｅｒｅｎｔｔｈｅｒｍａｌｒｅ￣ｓｉｓｔａｎｃｅ半导体激光器的输出功率与输入电流的关系曲线如图６所示ꎮ从图中可以看出随着封装热阻的减少ꎬ器件输出功率会增加ꎮ经过本文封装结构优化后ꎬ封装热阻降为３.６９Ｋ/Ｗꎬ其最大输出功率为２０.６Ｗꎮ４㊀结㊀㊀论为了降低边缘式高功率半导体激光器有源区温度ꎬ降低器件封装成本ꎬ在Ｃ￣Ｍｏｕｎｔ封装结构的基础上ꎬ研究了一种使用石墨材料作为辅助热沉的封装结构ꎬ并理论分析比较其输出功率与传统封装结构的输出功率ꎮ在传统封装结构中ꎬ过渡热沉ＷＣｕ宽度尺寸从３.３５ｍｍ减小到０.６ｍｍ时ꎬ半导体激光器有源区温度从３３９.４Ｋ升高到３５２.２Ｋꎮ在使用石墨作辅助热沉的条件下ꎬ石墨片与ＷＣｕ宽度和为３.３５ｍｍꎬ当过渡热沉尺寸从２.０ｍｍ减少到０.６ｍｍ时ꎬ结温从３３８.９Ｋ降到３３４.９Ｋꎮ相比于宽为３.３５ｍｍ的ＷＣｕ传统结构ꎬ其温度降低４.５Ｋꎮ在传统封装结构中ꎬ随着ＷＣｕ宽度的减少ꎬ有源区温度升高ꎮ而新型封装结构与其相反ꎬ相比于传统结构ꎬ有源区温度降低４.５Ｋꎬ散热效果明显改善ꎮ通过计算可知ꎬ半导体激光器的最大输出功率为２０.６Ｗꎮ该结构设计为今后高功率半导体激光器的发展提供了帮助ꎬ同时在商业上有着很高的使用价值ꎮ参㊀考㊀文㊀献:[１]韩晓俊ꎬ李正佳ꎬ朱长虹.半导体激光器在医学上的应用[Ｊ].光学技术ꎬ１９９８(２):７￣１０.ＨＡＮＸＪꎬＬＩＺＪꎬＺＨＵＣＨ.Ｌａｓｅｒｄｉｏｄｅａｐｐｌｉｅｄｉｎｍｅｄｉｃｉｎｅ[Ｊ].Ｏｐｔ.Ｔｅｃｈｎｏｌ.ꎬ１９９８(２):７￣１０.(ｉｎＣｈｉｎｅｓｅ)[２]耿素杰ꎬ王琳.半导体激光器及其在军事领域的应用[Ｊ].激光与红外ꎬ２００３ꎬ３３(４):３１１￣３１２.ＧＥＮＧＳＪꎬＷＡＮＧＬ.Ｔｈｅｓｅｍｉｃｏｎｄｕｃｔｏｒｌａｓｅｒａｎｄｉｔｓａｐｐｌｉｃａｔｉｏｎｓｉｎｍｉｌｉｔａｒｙ[Ｊ].ＬａｓｅｒＩｎｆｒａｒｅｄꎬ２００３ꎬ３３(４):３１１￣３１２.(ｉｎＣｈｉｎｅｓｅ)[３]张纯.半导体激光器在印刷工业上的应用[Ｊ].光电子 激光ꎬ１９９１ꎬ２(４):２３１￣２３５.ＺＨＡＮＧＣ.Ｔｈｅａｐｐｌｉｃａｔｉｏｎｏｆｔｈｅｔｒａｎｓｉｓｔｏｒ￣ｌａｓｅｒｉｎｔｈｅｐｒｉｎｔｉｎｇｉｎｄｕｓｔｒｙ[Ｊ].Ｊ.Ｏｐｔｏｅｌｅｃｔｒ.Ｌａｓｅｒꎬ１９９１ꎬ２(４):２３１￣２３５.(ｉｎＣｈｉｎｅｓｅ)[４]汪瑜.半导体激光器热特性分析研究[Ｄ].长春:长春理工大学ꎬ２００９:１６￣１７.ＷＡＮＧＹ.ＡｎａｌｙｓｉｓａｎｄＲｅｓｅａｒｃｈｆｏｒＴｈｅＴｈｅｒｍａｌＣｈａｒａｃｔｅｒｉｓｔｉｃｏｆＴｈｅＳｅｍｉｃｏｎｄｕｃｔｏｒＬａｓｅｒ[Ｄ].Ｃｈａｎｇｃｈｕｎ:ＣｈａｎｇｃｈｕｎＵｎｉｖｅｒｓｉｔｙｏｆＳｃｉｅｎｃｅａｎｄＴｅｃｈｎｏｌｏｇｙꎬ２００９:１６￣１７.(ｉｎＣｈｉｎｅｓｅ)[５]廖翌如ꎬ关宝璐ꎬ李建军ꎬ等.低阈值８５２ｎｍ半导体激光器的温度特性[Ｊ].发光学报ꎬ２０１７ꎬ３８(３):３３１￣３３７.ＬＩＡＯＹＲꎬＧＵＡＮＢＬꎬＬＩＪＪꎬｅｔａｌ..Ｔｈｅｒｍａｌｃｈａｒａｃｔｅｒｉｓｔｉｃｓｏｆｔｈｅｌｏｗｔｈｒｅｓｈｏｌｄ８５２ｎｍｓｅｍｉｃｏｎｄｕｃｔｏｒｌａｓｅｒｓ[Ｊ].Ｃｈｉｎ.Ｊ.Ｌｕｍｉｎ.ꎬ２０１７ꎬ３８(３):３３１￣３３７.(ｉｎＣｈｉｎｅｓｅ)[６]王辉.半导体激光器封装中热应力和变形的分析[Ｊ].半导体技术ꎬ２００８ꎬ３３(８):７１８￣７２０.ＷＡＮＧＨ.Ｔｈｅｒｍａｌｓｔｒｅｓｓａｎｄｄｅｆｏｒｍａｔｉｏｎａｎａｌｙｓｉｓｏｆｓｅｍｉｃｏｎｄｕｃｔｏｒｌａｓｅｒｓｐａｃｋａｇｉｎｇ[Ｊ].Ｓｅｍｉｃｏｎｄ.Ｔｅｃｈｎｏｌ.ꎬ２００８ꎬ３３(８):７１８￣７２０.(ｉｎＣｈｉｎｅｓｅ)[７]ＺＨＡＮＧＸＬꎬＢＯＢＸꎬＱＩＡＯＺＬꎬｅｔａｌ..Ａｎａｌｙｓｉｓｏｆｔｈｅｒｍａｌｃｈａｒａｃｔｅｒｉｓｔｉｃｓｂａｓｅｄｏｎａｎｅｗｔｙｐｅｄｉｏｄｅｌａｓｅｒｐａｃｋａｇｉｎｇｓｔｒｕｃｔｕｒｅ[Ｊ].Ｏｐｔ.Ｅｎｇ.ꎬ２０１７ꎬ５６(８):０８５１０５￣１￣５.[８]刘一兵ꎬ戴瑜兴ꎬ黄志刚.照明用大功率发光二极管封装材料的优化设计[Ｊ].光子学报ꎬ２０１１ꎬ４０(５):６６３￣６６６.ＬＩＵＹＢꎬＤＡＩＹＸꎬＨＵＡＮＧＺＧ.Ｏｐｔｉｍｉｚａｔｉｏｎｄｅｓｉｇｎｏｎｐａｃｋａｇｉｎｇｍａｔｅｒｉａｌｓｏｆｈｉｇｈ￣ｐｏｗｅｒＬＥＤｆｏｒｌｉｇｈｔｉｎｇ[Ｊ].ＡｃｔａＰｈｏｔｏｎ.Ｓｉｎｉｃａꎬ２０１１ꎬ４０(５):６６３￣６６６.(ｉｎＣｈｉｎｅｓｅ)[９]倪羽茜ꎬ井红旗ꎬ孔金霞ꎬ等.碳化硅封装高功率半导体激光器散热性能研究[Ｊ].中国激光ꎬ２０１８ꎬ４５(１):㊀第７期房俊宇ꎬ等:石墨片作辅助热沉的高功率半导体激光器热传导特性９１３㊀０１０１００２￣１￣５.ＮＩＹＸꎬＪＩＮＧＨＱꎬＫＯＮＧＪＸꎬｅｔａｌ..Ｔｈｅｒｍａｌｐｅｒｆｏｒｍａｎｃｅｏｆｈｉｇｈ￣ｐｏｗｅｒｌａｓｅｒｄｉｏｄｅｓｐａｃｋａｇｅｄｂｙＳｉＣｃｅｒａｍｉｃｓｕｂｍｏｕｎｔ[Ｊ].Ｃｈｉｎ.Ｊ.Ｌａｓｅｒｓꎬ２０１８ꎬ４５(１):０１０１００２￣１￣５.(ｉｎＣｈｉｎｅｓｅ)[１０]ＫＵＣＭꎬＷＡＳＩＡＫＭꎬＳＡＲＺＡＬＡＲＰ.ＩｍｐａｃｔｏｆｈｅａｔｓｐｒｅａｄｅｒｓｏｎｔｈｅｒｍａｌｐｅｒｆｏｒｍａｎｃｅｏｆⅢ￣Ｎ￣ｂａｓｅｄｌａｓｅｒｄｉｏｄｅ[Ｊ].ＩＥＥＥＴｒａｎｓ.Ｃｏｍｐ.ꎬＰａｃｋ.Ｍａｎｕｆ.Ｔｅｃｈｎｏｌ.ꎬ２０１５ꎬ５(４):４７４￣４８２.[１１]王文ꎬ许留洋ꎬ王云华ꎬ等.热沉尺寸对半导体激光器有源区温度的影响[Ｊ].半导体光电ꎬ２０１３ꎬ３４(５):７６５￣７６９.ＷＡＮＧＷꎬＸＵＬＹꎬＷＡＮＧＹＨꎬｅｔａｌ..Ｉｎｆｌｕｅｎｃｅｓｏｆｔｈｅｄｉｍｅｎｓｉｏｎｏｆｈｅａｔｓｉｎｋｏｎｔｈｅｔｅｍｐｅｒａｔｕｒｅｏｆａｃｔｉｖｅｒｅｇｉｏｎｉｎｓｅｍｉｃｏｎｄｕｃｔｏｒｌａｓｅｒ[Ｊ].Ｓｅｍｉｃｏｎｄ.Ｏｐｔｏｅｌｅｃｔｒ.ꎬ２０１３ꎬ３４(５):７６５￣７６９.(ｉｎＣｈｉｎｅｓｅ)[１２]ＯＮＯＳꎬＮＡＧＡＮＯＨꎬＮＩＳＨＩＫＡＷＡＹꎬｅｔａｌ..Ｔｈｅｒｍｏｐｈｙｓｉｃａｌｐｒｏｐｅｒｔｉｅｓｏｆｈｉｇｈ￣ｔｈｅｒｍａｌ￣ｃｏｎｄｕｃｔｉｖｉｔｙｇｒａｐｈｉｔｅｓｈｅｅｔａｎｄａｐｐｌｉｃａｔｉｏｎｔｏｄｅｐｌｏｙａｂｌｅ/ｓｔｏｗａｂｌｅｒａｄｉａｔｏｒ[Ｊ].Ｊ.Ｔｈｅｒｍｏｐｈｙｓ.ＨｅａｔＴｒａｎｓ.ꎬ２０１５ꎬ２９(２):３４７￣３５３.[１３]ＷＥＮＣＹꎬＨＵＡＮＧＧＷ.ＡｐｐｌｉｃａｔｉｏｎｏｆａｔｈｅｒｍａｌｌｙｃｏｎｄｕｃｔｉｖｅｐｙｒｏｌｙｔｉｃｇｒａｐｈｉｔｅｓｈｅｅｔｔｏｔｈｅｒｍａｌｍａｎａｇｅｍｅｎｔｏｆａＰＥＭｆｕｅｌｃｅｌｌ[Ｊ].Ｊ.ＰｏｗｅｒＳｏｕｒｃｅｓꎬ２００８ꎬ１７８(１):１３２￣１４０.[１４]ＭＡＬＥＫＰＯＵＲＨꎬＣＨＡＮＧＫＨꎬＣＨＥＮＪＣꎬｅｔａｌ..Ｔｈｅｒｍａｌｃｏｎｄｕｃｔｉｖｉｔｙｏｆｇｒａｐｈｅｎｅｌａｍｉｎａｔｅ[Ｊ].ＮａｎｏＬｅｔｔ.ꎬ２０１４ꎬ１４(９):５１５５￣５１６１.[１５]ＷＡＮＧＹＸꎬＯＶＥＲＭＥＹＥＲＬ.Ｃｈｉｐ￣ｌｅｖｅｌｐａｃｋａｇｉｎｇｏｆｅｄｇｅ￣ｅｍｉｔｔｉｎｇｌａｓｅｒｄｉｏｄｅｓｏｎｔｏｌｏｗ￣ｃｏｓｔｔｒａｎｓｐａｒｅｎｔｐｏｌｙｍｅｒｓｕｂ￣ｓｔｒａｔｅｓｕｓｉｎｇｏｐｔｏｄｉｃｂｏｎｄｉｎｇ[Ｊ].ＩＥＥＥＴｒａｎｓ.Ｃｏｍｐ.ꎬＰａｃｋ.Ｍａｎｕｆ.Ｔｅｃｈｎｏｌ.ꎬ２０１６ꎬ６(５):６６７￣６７４.[１６]王文ꎬ高欣ꎬ周泽鹏ꎬ等.百瓦级多芯片半导体激光器稳态热分析[Ｊ].红外与激光工程ꎬ２０１４ꎬ４３(５):１４３８￣１４４３.ＷＡＮＧＷꎬＧＡＯＸꎬＺＨＯＵＺＰꎬｅｔａｌ..Ｓｔｅａｄｙ￣ｓｔａｔｅｔｈｅｒｍａｌａｎａｌｙｓｉｓｏｆｈｕｎｄｒｅｄ￣ｗａｔｔｓｅｍｉｃｏｎｄｕｃｔｏｒｌａｓｅｒｗｉｔｈｍｕｌｔｉｃｈｉｐ￣ｐａｃｋａｇｉｎｇ[Ｊ].ＩｎｆｒａｒｅｄＬａｓｅｒＥｎｇ.ꎬ２０１４ꎬ４３(５):１４３８￣１４４３.(ｉｎＣｈｉｎｅｓｅ)[１７]杨宏宇ꎬ舒世立ꎬ刘林ꎬ等.半导体激光器模块散热特性影响因素分析[Ｊ].半导体光电ꎬ２０１６ꎬ３７(６):７７０￣７７５.ＹＡＮＧＨＹꎬＳＨＵＳＬꎬＬＩＵＬꎬｅｔａｌ..Ａｎａｌｙｓｉｓｏｎｉｎｆｌｕｅｎｃｉｎｇｆａｃｔｏｒｓｏｆｈｅａｔｄｉｓｓｉｐａｔｉｏｎｃｈａｒａｃｔｅｒｉｓｔｉｃｓｏｆｓｅｍｉｃｏｎｄｕｃｔｏｒｌａ￣ｓｅｒｍｏｄｕｌｅ[Ｊ].Ｓｅｍｉｃｏｎｄ.Ｏｐｔｏｅｌｅｃｔｒ.ꎬ２０１６ꎬ３７(６):７７０￣７７５.(ｉｎＣｈｉｎｅｓｅ)[１８]韩立ꎬ徐莉ꎬ李洋ꎬ等.基于Ｃ￣ｍｏｕｎｔ封装的半导体激光器热特性模拟分析[Ｊ].长春理工大学学报(自然科学版)ꎬ２０１６ꎬ３９(３):２７￣３１.ＨＡＮＬꎬＸＵＬꎬＬＩＹꎬｅｔａｌ..ＴｈｅｒｍａｌｃｈａｒａｃｔｅｒｉｓｔｉｃｓｉｍｕｌａｔｉｏｎａｎｄａｎａｌｙｓｉｓｏｆｓｅｍｉｃｏｎｄｕｃｔｏｒｌａｓｅｒｂａｓｅｄｏｎＣ￣ｍｏｕｎｔ[Ｊ].Ｊ.ＣｈａｎｇｃｈｕｎＵｎｉｖ.Ｓｃｉ.Ｔｅｃｈｎｏｌ.(Ｎａｔ.Ｓｃｉ.Ｅｄ.)ꎬ２０１６ꎬ３９(３):２７￣３１.(ｉｎＣｈｉｎｅｓｅ)[１９]ＬＩＸＮꎬＺＨＡＮＧＹＸꎬＷＡＮＧＪＷꎬｅｔａｌ..Ｉｎｆｌｕｅｎｃｅｏｆｐａｃｋａｇｅｓｔｒｕｃｔｕｒｅｏｎｔｈｅｐｅｒｆｏｒｍａｎｃｅｏｆｔｈｅｓｉｎｇｌｅｅｍｉｔｔｅｒｄｉｏｄｅｌａ￣ｓｅｒ[Ｊ].ＩＥＥＥＴｒａｎｓ.Ｃｏｍｐ.ꎬＰａｃｋ.Ｍａｎｕｆ.Ｔｅｃｈｎｏｌ.ꎬ２０１２ꎬ２(１０):１５９２￣１５９９.[２０]井红旗ꎬ仲莉ꎬ倪羽茜ꎬ等.高功率密度激光二极管叠层散热结构的热分析[Ｊ].发光学报ꎬ２０１６ꎬ３７(１):８１￣８７.ＪＩＮＧＨＱꎬＺＨＯＮＧＬꎬＮＩＹＸꎬｅｔａｌ..Ｔｈｅｒｍａｌａｎａｌｙｓｉｓｏｆｈｉｇｈｐｏｗｅｒｄｅｎｓｉｔｙｌａｓｅｒｄｉｏｄｅｓｔａｃｋｃｏｏｌｉｎｇｓｔｒｕｃｔｕｒｅ[Ｊ].Ｃｈｉｎ.Ｊ.Ｌｕｍｉｎ.ꎬ２０１６ꎬ３７(１):８１￣８７.(ｉｎＣｈｉｎｅｓｅ)[２１]姜晓光ꎬ赵英杰ꎬ吴志全.基于ＡＮＳＹＳ半导体激光器热特性模拟与分析[Ｊ].长春理工大学学报(自然科学版)ꎬ２０１０ꎬ３３(１):４１￣４３.ＪＩＡＮＧＸＧꎬＺＨＡＯＹＪꎬＷＵＺＱ.ＴｈｅｒｍａｌｃｈａｒａｃｔｅｒｉｓｔｉｃｓｉｍｕｌａｔｉｏｎａｎｄａｎａｌｙｓｉｓｏｆｓｅｍｉｃｏｎｄｕｃｔｏｒｌａｓｅｒｂａｓｅｄｏｎＡＮＳＹＳ[Ｊ].Ｊ.ＣｈａｎｇｃｈｕｎＵｎｉｖ.Ｓｃｉ.Ｔｅｃｈｎｏｌ.(Ｎａｔ.Ｓｃｉ.Ｅｄ.)ꎬ２０１０ꎬ３３(１):４１￣４３.(ｉｎＣｈｉｎｅｓｅ)[２２]杨振忠ꎬ马忠良ꎬ王峰.基于石墨导热介质的新型ＬＥＤ路灯散热系统[Ｊ].照明工程学报ꎬ２０１１ꎬ２２(３):４９￣５２.ＹＡＮＧＺＺꎬＭＡＺＬꎬＷＡＮＧＦ.ＡｎｅｗＬＥＤｒｏａｄｌｉｇｈｔｉｎｇｌｕｍｉｎａｉｒｅｈｅａｔｄｉｓｓｉｐａｔｉｏｎｓｙｓｔｅｍｂａｓｅｄｏｎｇｒａｐｈｉｔｅｍａｔｅｒｉａｌ[Ｊ].ＣｈｉｎａＩｌｌｕｍ.Ｅｎｇ.Ｊ.ꎬ２０１１ꎬ２２(３):４９￣５２.(ｉｎＣｈｉｎｅｓｅ)[２３]邱海鹏ꎬ郭全贵ꎬ宋永忠ꎬ等.石墨材料导热性能与微晶参数关系的研究[Ｊ].新型炭材料ꎬ２００２ꎬ１７(１):３６￣４０.ＱＩＵＨＰꎬＧＵＯＱＧꎬＳＯＮＧＹＺꎬｅｔａｌ..Ｓｔｕｄｙｏｆｔｈｅｒｅｌａｔｉｏｎｓｈｉｐｂｅｔｗｅｅｎｔｈｅｒｍａｌｃｏｎｄｕｃｔｉｖｉｔｙａｎｄｍｉｃｒｏｃｒｙｓｔａｌｌｉｎｅｐａｒａｍ￣ｅｔｅｒｓｏｆｂｕｌｋｇｒａｐｈｉｔｅ[Ｊ].ＮｅｗＣａｒｂｏｎＭａｔｅｒ.ꎬ２００２ꎬ１７(１):３６￣４０.(ｉｎＣｈｉｎｅｓｅ)[２４]程小爱ꎬ曹晓燕ꎬ张慧玲ꎬ等.石墨表面金属化处理及检测[Ｊ].表面技术ꎬ２００６ꎬ３５(３):４￣７.ＣＨＥＮＧＸＡꎬＣＡＯＸＹꎬＺＨＡＮＧＨＬꎬｅｔａｌ..Ｍｅｔａｌ￣ｍｏｄｉｆｉｃａｔｉｏｎａｎｄｄｅｔｅｃｔｉｏｎｏｆｇｒａｐｈｉｔｅｓｕｒｆａｃｅ[Ｊ].Ｓｕｒｆ.Ｔｅｃｈｎｏｌ.ꎬ２００６ꎬ３５(３):４￣７.(ｉｎＣｈｉｎｅｓｅ)[２５]黄凯ꎬ白华ꎬ朱英彬ꎬ等.石墨表面化学镀Ｃｕ对天然鳞片石墨/Ａｌ复合材料热物理性能的影响[Ｊ].复合材料学报ꎬ２０１８ꎬ３５(４):９２０￣９２６.９１４㊀发㊀㊀光㊀㊀学㊀㊀报第４０卷ＨＵＡＮＧＫꎬＢＡＩＨꎬＺＨＵＹＢꎬｅｔａｌ..Ｔｈｅｒｍａｌｃｏｎｄｕｃｔｉｖｉｔｙａｎｄｍｅｃｈａｎｉｃａｌｐｒｏｐｅｒｔｉｅｓｏｆｆｌａｋｇｒａｐｈｉｔｅ/ＡｌｃｏｍｐｏｓｉｔｅｗｉｔｈｅｌｅｃｔｒｏｌｅｓｓＣｕｐｌａｔｉｎｇｏｎｇｒａｐｈｉｔｅｓｕｒｆａｃｅ[Ｊ].ＡｃｔａＭａｔｅｒ.Ｃｏｍｐ.Ｓｉｎｉｃａꎬ２０１８ꎬ３５(４):９２０￣９２６.(ｉｎＣｈｉｎｅｓｅ)[２６]ＳＯＮＧＸＧꎬＣＨＡＩＪＨꎬＨＵＳＰꎬｅｔａｌ..Ａｎｏｖｅｌｍｅｔａｌｌｉｚａｔｉｏｎｐｒｏｃｅｓｓｆｏｒｓｏｌｄｅｒｉｎｇｇｒａｐｈｉｔｅｔｏｃｏｐｐｅｒａｔｌｏｗｔｅｍｐｅｒａｔｕｒｅ[Ｊ].Ｊ.Ａｌｌｏｙ.Ｃｏｍｐ.ꎬ２０１６ꎬ６９６:１１９９￣１２０４.房俊宇(１９９４－)ꎬ男ꎬ吉林松原人ꎬ硕士研究生ꎬ２０１７年于长春理工大学光电信息学院获得学士学位ꎬ主要从事半导体激光器的研究ꎮＥ￣ｍａｉｌ:４４２１７６２８７＠ｑｑ.ｃｏｍ石琳琳(１９８８－)ꎬ女ꎬ吉林长春人ꎬ博士ꎬ助理研究员ꎬ２０１６年于中国科学院长春光学精密机械与物理研究所获得博士学位ꎬ主要从事半导体激光器物理与技术的研究ꎮＥ￣ｍａｉｌ:ｌｉｎｌｉｎｓｈｉ８８＠ｆｏｘｍａｉｌ.ｃｏｍ。

半导体激光器热阻测试标准
半导体激光器的热阻测试标准主要涉及温度与激光器性能之间的关系。

一般来说，热阻是描述半导体激光器在有电流注入时温度升高的难易程度，而热阻越小表示散热性能越好。

具体标准可能会根据不同的应用和设备而有所不同，但通常会涉及到以下几个关键参数：
1. 温度系数：表示当温度变化1℃时，半导体激光器的性能变化多少。

这通常需要测量在一定的温度范围内，激光器的输出功率、光谱特性等随温度的变化情况。

2. 最大允许工作温度：半导体激光器能够正常工作的最高温度。

超过这个温度，激光器可能会损坏或者性能严重下降。

3. 热阻：衡量激光器散热性能的参数。

热阻越小，表示散热性能越好，激光器在有电流注入时温度升高的越慢。

这些标准对于评估半导体激光器的性能和可靠性非常重要。

在进行热阻测试时，需要使用专业的测试设备和方法，以确保结果的准确性和可靠性。

同时，也需要考虑到不同半导体激光器的特性和应用场景，以及测试环境的影响因素等。
