基站选址解决方案陕西奕通科技通信有限公司2006-2-21一、基站站址选择原则1、以规划的形象站址为主要依据，站距应不小于500米，满足网络规划的要求，并结合水文、地质、地震、交通、城市规划、投资效益等因素综合比较选定。

2、对于城区基站，站址应尽量选择在规则蜂窝网孔中规定的理想位置，其偏差不应大于基站区半径的四分之一，以便频率规划和以后的小区分裂；3、新建基站应建在交通方便，市电可用、环境安全及少占良田的地方；避免在大功率无线电发射台、雷达站或其他干扰源附近；4、在市区楼群中选址时，可巧妙利用建筑物的高度，实现网络层次结构的划分；5、新建基站应设在远离树林处以避开接收信号的衰落；6、站址应有安全环境和卫生环境，不应选择在易燃、易爆的建筑物和堆积物附近、在生产过程中散发有害气体、较多烟雾、粉尘、有害物质的工业企业附近。

7、站址的占地面积要满足业务发展的需求，应节约用地，尽量少占或不占农田。

8、站址宜选在地形平坦、地质良好的地段，应避开断层、土坡边缘、有可能塌方、滑坡和有开采价值的地下矿藏或古迹遗址的地方。

9、站址选择不宜在大功率无线电发射台，大功率电视发射台、大功率雷达站和具有电焊设备、X光设备或生产强脉冲干扰的热合机、高频炉的企业附近设站。

10、选择站址时宜避免几个基站覆盖的重叠区位于移动用户集中的地区。

11、站址宜选在有可靠电源和适当高度的建筑物或铁塔可以利用的地点。

如果建筑物的高度不能满足基站天线高度要求，需要建铁塔时，应有屋顶设塔或地面立塔的条件，并征得城市规划或者土地管理部门的同意。

12、基站的目标覆盖区应视野开阔，其附近没有高于基站天线高度的高大建筑物阻挡。

13、郊区基站应避免选在雷击区，出于覆盖目的在雷击区建设的基站，应符合关于防雷和接地的规定。

二、载波配置原则在网络规划中通常已经对基站的载频进行了初步配置，但是在工程设计中可以根据当地用户的人口密集度、经济情况以及发展潜力，对规划的载频配置进行一定的调整。

5G基站选址方法及优化策略随着5G网络的全方位多角度发展, 我国5G移动通信基站建设也如火如荼。

与此同时, 由于5G网络的站址间距较小, 因此, 其布局问题将更为困难。

尤其是和当前的移动通信系统之间难以相互协调和兼容的问题, 使其基站选址、部署、优化等一系列的问题难上加难。

在这一背景下, 只有相关工作人员都着力于研究如何对其站址进行有效的选择, 并进一步寻找优化途径, 才能够真正为迎接5G时代的到来打下良好的坚实基础。

1基站选址分析针对基站建设选址工作中出现的各种问题, 为了从根本上解决移动基站选址难的问题, 应从规划布局、选址管理、站址优化3个方面进行分析研究, 统筹考虑。

第一, 科学布局、合理规划。

根据网络制式特点, 结合现网分布网络结构, 合理规划站址位置, 从4G建设情况看, 基站小型化、密集化趋势已明显, 在未来5G网络中, 超密集异构网络成为未来5G网络提高数据流量的关键技术, 小区半径将进一步减小, 低功率节点数量增加。

网络结构进一步复杂化, 与现网电磁兼容问题也日益突出, 这就需要从整体上采取科学合理的规划措施。

第二, 加强选址工作的管理力度, 给予选址单位在专业和管理上的支持。

选址工作需要运营方加强与选址单位沟通, 给予选址单位灵活的政策支持。

在未来5G网络中, 网络容量、频谱效率需要进一步提升, 更丰富的通信模式以及更好的终端用户体验也是5G的演进方向, 单个基站功耗进一步降低, 这些都需要加强人员培训, 对新技术, 新材料, 新方法以及对群众担心的环境问题应及时通过培训教育, 提升选址人员专业水准, 提升选址效率和站址的稳定性。

第三, 对于一些敏感地带, 选址困难区域, 采取灵活的优化替代方案。

随着人们环保意识的增强, 4G建设以来, 面临居民阻挠的情况时有发生, 选址困难进一步加剧；对应这些问题, 还应从站址优化的角度分析, 积极采取现网小区优化, 小微基站补充等综合解决方式, 完成规划的覆盖要求。

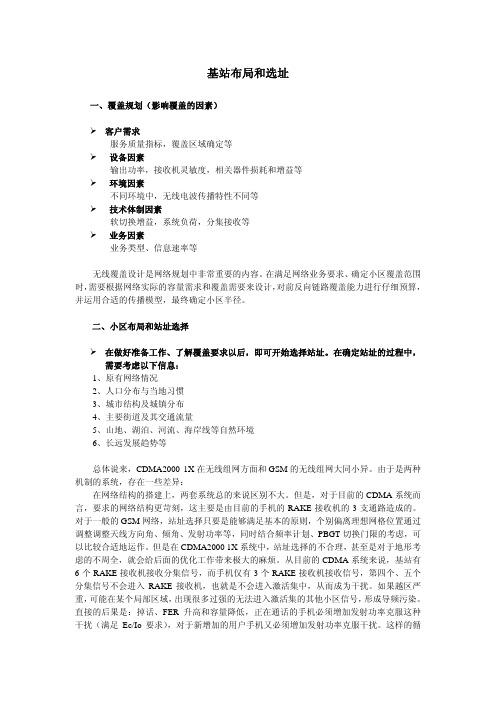

基站布局和选址一、覆盖规划（影响覆盖的因素）¾客户需求服务质量指标，覆盖区域确定等¾设备因素输出功率，接收机灵敏度，相关器件损耗和增益等¾环境因素不同环境中，无线电波传播特性不同等¾技术体制因素软切换增益，系统负荷，分集接收等¾业务因素业务类型、信息速率等无线覆盖设计是网络规划中非常重要的内容。

在满足网络业务要求、确定小区覆盖范围时，需要根据网络实际的容量需求和覆盖需要来设计，对前反向链路覆盖能力进行仔细预算，并运用合适的传播模型，最终确定小区半径。

二、小区布局和站址选择¾在做好准备工作、了解覆盖要求以后，即可开始选择站址。

在确定站址的过程中，需要考虑以下信息：1、原有网络情况2、人口分布与当地习惯3、城市结构及城镇分布4、主要街道及其交通流量5、山地、湖泊、河流、海岸线等自然环境6、长远发展趋势等总体说来，CDMA2000 1X在无线组网方面和GSM的无线组网大同小异。

由于是两种机制的系统，存在一些差异：在网络结构的搭建上，两套系统总的来说区别不大。

但是，对于目前的CDMA系统而言，要求的网络结构更苛刻，这主要是由目前的手机的RAKE接收机的3支通路造成的。

对于一般的GSM网络，站址选择只要是能够满足基本的原则，个别偏离理想网格位置通过调整调整天线方向角、倾角、发射功率等，同时结合频率计划、PBGT切换门限的考虑，可以比较合适地运作。

但是在CDMA2000 1X系统中，站址选择的不合理，甚至是对于地形考虑的不周全，就会给后面的优化工作带来极大的麻烦。

从目前的CDMA系统来说，基站有6个RAKE接收机接收分集信号，而手机仅有3个RAKE接收机接收信号，第四个、五个分集信号不会进入RAKE接收机，也就是不会进入激活集中，从而成为干扰。

如果越区严重，可能在某个局部区域，出现很多过强的无法进入激活集的其他小区信号，形成导频污染。

直接的后果是：掉话、FER升高和容量降低，正在通话的手机必须增加发射功率克服这种干扰（满足Ec/Io要求），对于新增加的用户手机又必须增加发射功率克服干扰。

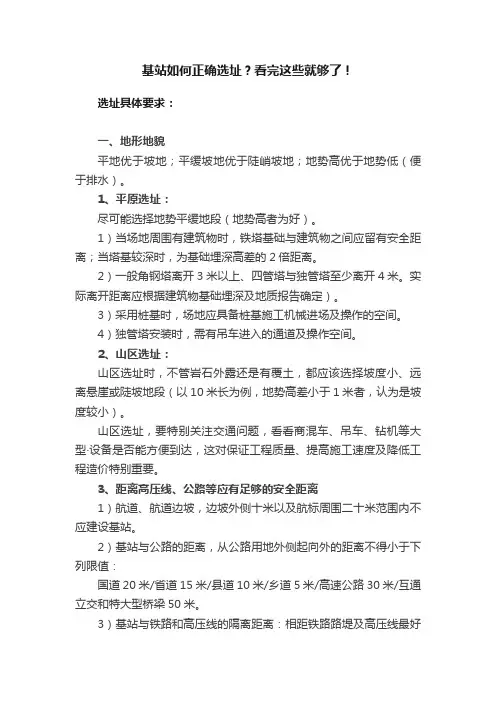

基站如何正确选址？看完这些就够了！选址具体要求：一、地形地貌平地优于坡地；平缓坡地优于陡峭坡地；地势高优于地势低（便于排水）。

1、平原选址：尽可能选择地势平缓地段（地势高者为好）。

1）当场地周围有建筑物时，铁塔基础与建筑物之间应留有安全距离；当塔基较深时，为基础埋深高差的2倍距离。

2）一般角钢塔离开3米以上、四管塔与独管塔至少离开4米。

实际离开距离应根据建筑物基础埋深及地质报告确定）。

3）采用桩基时，场地应具备桩基施工机械进场及操作的空间。

4）独管塔安装时，需有吊车进入的通道及操作空间。

2、山区选址：山区选址时，不管岩石外露还是有覆土，都应该选择坡度小、远离悬崖或陡坡地段（以10米长为例，地势高差小于1米者，认为是坡度较小）。

山区选址，要特别关注交通问题，看看商混车、吊车、钻机等大型·设备是否能方便到达，这对保证工程质量、提高施工速度及降低工程造价特别重要。

3、距离高压线、公路等应有足够的安全距离1）航道、航道边坡，边坡外侧十米以及航标周围二十米范围内不应建设基站。

2）基站与公路的距离，从公路用地外侧起向外的距离不得小于下列限值：国道20米/省道15米/县道10米/乡道5米/高速公路30米/互通立交和特大型桥梁50米。

3）基站与铁路和高压线的隔离距离：相距铁路路堤及高压线最好满足塔倒距离+5米4、机场附近要注意限高问题。

5、注意观察周围环境，是否有发生滑坡、泥石流的可能。

二、周围环境1、不选废弃池塘，此地段地势低、地质条件差，排水问题较难解决2、避开山区冲沟地带，此地段地质稳定性差3、尽量避开河道、垃圾场（地址复杂）4、尽量避开生产易燃易爆物品的工厂5、要尽可能选没有青苗补偿的地方。

不选此地，不仅仅是经济问题，主要是要保证地质勘察能在原位进行（现在很多场地业主不让地质勘察人员进入，从而导致地质报告非常不准确）。

三、道路、光缆及电源引入路由调查基站尽量选择距道路较近的场所，谈站点时应把电源引入问题一起谈。
