无功补偿知识培训

技能培训课件-无功补偿基础知识(一)无功补偿是现代电力系统中的一项重要技术，它可以使电力系统的负荷、电压稳定性和无功功率得到改善。

随着电力系统的复杂性不断提高，掌握无功补偿的基础知识显得越来越重要。

本文将从以下几个方面介绍无功补偿的基础知识。

一、无功补偿的概念和作用无功功率是电路中流动的电流和电压之间的相位差产生的，它在电力系统中增加负载，使得电力系统的负荷、电压稳定性和无功功率都会受到影响。

为了解决这个问题，我们可以采用无功补偿的方法来控制电流和电压之间的相位差，从而降低无功功率在电力系统中的影响。

无功补偿可以通过调整电网阻抗的特性、改变电源的输出特性、调整变压器的连接方式等多种方式来实现。

二、无功补偿技术的分类和原理根据无功补偿的方法不同，它可以分为静止无功补偿和动态无功补偿两种。

静止无功补偿主要是通过电容器、电抗器等电子元件来实现，而动态无功补偿则主要是通过采用可控电力电子器件，例如STATCOM、SVC等来实现。

无论是静止无功补偿还是动态无功补偿，都是通过改变电网的特性参数，来改变电网的无功功率流。

三、无功补偿技术的应用场景无功补偿技术的应用场景非常广泛，可以用于电力系统的各个领域。

例如，在输电线路中，通过采用无功补偿技术可以避免因无功功率导致的过载问题；在电力变压器中，通过增加电容器等无功补偿装置，可以改善电力变压器的性能参数，避免负载电流的大幅度变化，从而提高电力系统的电压稳定性和供电质量。

四、无功补偿技术的未来发展方向虽然无功补偿技术已经得到广泛的应用，但是随着工业化、城市化进程的不断加速，对电力系统的负荷和安全要求也在不断提高。

因此，未来的无功补偿技术不仅需要提高无功补偿的效率和稳定性，还需要采用智能化控制技术、多源协调控制技术、大数据分析和优化技术等，来解决电力系统中的无功问题。

总之，无功补偿技术作为电力系统中的重要技术，掌握无功补偿的基础知识对于电力工程师和技术人员来说是非常必要的。

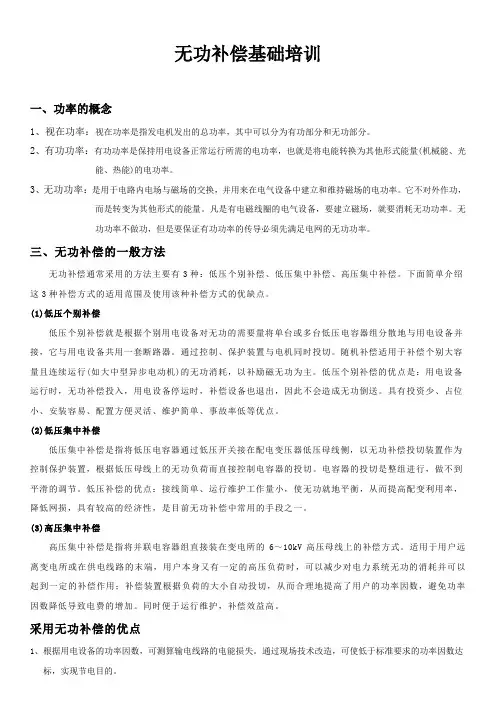

无功补偿基础培训一、功率的概念1、视在功率：视在功率是指发电机发出的总功率，其中可以分为有功部分和无功部分。

2、有功功率：有功功率是保持用电设备正常运行所需的电功率，也就是将电能转换为其他形式能量(机械能、光能、热能)的电功率。

3、无功功率：是用于电路内电场与磁场的交换，并用来在电气设备中建立和维持磁场的电功率。

它不对外作功，而是转变为其他形式的能量。

凡是有电磁线圈的电气设备，要建立磁场，就要消耗无功功率。

无功功率不做功，但是要保证有功功率的传导必须先满足电网的无功功率。

三、无功补偿的一般方法无功补偿通常采用的方法主要有3种：低压个别补偿、低压集中补偿、高压集中补偿。

下面简单介绍这3种补偿方式的适用范围及使用该种补偿方式的优缺点。

(1)低压个别补偿低压个别补偿就是根据个别用电设备对无功的需要量将单台或多台低压电容器组分散地与用电设备并接，它与用电设备共用一套断路器。

通过控制、保护装置与电机同时投切。

随机补偿适用于补偿个别大容量且连续运行(如大中型异步电动机)的无功消耗，以补励磁无功为主。

低压个别补偿的优点是：用电设备运行时，无功补偿投入，用电设备停运时，补偿设备也退出，因此不会造成无功倒送。

具有投资少、占位小、安装容易、配置方便灵活、维护简单、事故率低等优点。

(2)低压集中补偿低压集中补偿是指将低压电容器通过低压开关接在配电变压器低压母线侧，以无功补偿投切装置作为控制保护装置，根据低压母线上的无功负荷而直接控制电容器的投切。

电容器的投切是整组进行，做不到平滑的调节。

低压补偿的优点：接线简单、运行维护工作量小，使无功就地平衡，从而提高配变利用率，降低网损，具有较高的经济性，是目前无功补偿中常用的手段之一。

(3)高压集中补偿高压集中补偿是指将并联电容器组直接装在变电所的6～10kV高压母线上的补偿方式。

适用于用户远离变电所或在供电线路的末端，用户本身又有一定的高压负荷时，可以减少对电力系统无功的消耗并可以起到一定的补偿作用；补偿装置根据负荷的大小自动投切，从而合理地提高了用户的功率因数，避免功率因数降低导致电费的增加。

晋城集团培训资料杭州银湖电气设备有限公司目录一、无功补偿的基础知识1、什么是功率、功率因数2、为什么需要提高功率因数3、无功补偿的基本原理4、无功补偿的方法5、无功补偿的意义二、补偿设备介绍1、补偿设备的种类2、主要元件及作用3、接线形式三、高压无功补偿成套装置1、概述2、工作原理3、型号4、控制原则5、出厂试验四、操作维护事项1、安装、调试2、通电步骤3、成套产品故障处理4、维护第一篇、基本概念1、有功功率，无功功率，视在功率，功率因数有功功率（P）：实际为电器所吸收的电功率无功功率（Q）：交流电网中，由于有阻抗和电抗（感抗和容抗）的同时存在，电感和电容所储的电能仍能回输到电网，这部分功率在电源与电抗之间进行交换，交换而不消耗，称为无功功率。

视在功率（S）：在交流电网中，如负载是纯电阻，电压和电流是同相位，那么电压和电流的乘积就是有功功率，但在有电感或电容的电路中，电压和电流有着相位差，所以电压和电流的乘积并不是负载电路实际吸收的电功率，而是表面上的数值，叫做视在功率功率因数（COSφ）有功功率与视在功率的比值就是功率因数Q单相电路中：S=UXIP=U*I* cosφQ=U*I* sinφS=√P2+Q2三相电路中：S=√3U*IP=√3U*I* cosφQ=√3U*I* sinφS=√P2+Q2感性无功：感性负荷产生的无功（电机、变压器等）容性无功：容性负荷产生的无功（电容器）2、为什么要提高功率因数在一定的有功功率下，当用户企业cosφ越小，其视在功率也越大，为满足用电的需要，供电线路和变压器的容量也越大，这样不仅增加供电投资，降低设备利用率，也将增加线路网损。

负载的功率因数过低，供电设备的容量不能充分利用，在一定的电压下向负载输送一定的有功功率时，负载的功率因数越低，通过输电线路的电流越大，导线电阻的能量损耗和导线阻抗会造成电压降，所以功率因数是电力经济中的一个重要指标。

根据全国用电规则规定，在电网高峰负荷时，用户的功率因数应达到的标准：高压用电的工业用户和高压用电装有带负荷调整电压装置的电力用户，功率因数为0.9以上，其它100KV A 及以上电力用户和大中型电力排灌站，功率因数为0.85以上：农业用电功率因数为0.80以上。

技能培训专题之无功补偿的原理无功补偿是一个电力系统中十分重要的概念，它可以提高电力系统的效率，降低线路损耗，保证电力的质量。

在本文中，我将会为大家详细介绍无功补偿的原理以及相关概念。

无功补偿的概念在电力系统中，负载中存在着电感、电容等元件，导致电流滞后电压角度，从而使得正、负半个周期内的电能分别存贮在电容和电感中，并且周期性地在活动。

这样的电能交换是不会对实际功率造成影响的，因为它没有进行任何实际的功率交换。

但是，它却会对电网的功率因数造成影响，从而影响电力系统的效率。

所以为了提高电力系统的功率因数，减少线路损耗，保证电力的质量，无功补偿技术被应用于电力系统中。

无功补偿技术是通过引入对电容和电感器件进行补偿来消除无功功率，从而提高电力系统的功率因数而达到减少线路损耗，保证电力的效果。

无功补偿的原理在电力传输过程中，电压和电流之间存在一定的相位差，这导致了电力传输过程中存在无功等问题。

然而，通过使用无功补偿技术，我们可以控制电容和电感器件来实现对无功功率的补偿。

在无功补偿技术中，主要使用的是 FACTS 技术。

FACTS 技术是通过向电力系统中加入补偿装置，实现对无功功率的控制以及对电力系统进行控制。

这些补偿装置包括静止无功补偿器、容性补偿装置和串联杆型补偿器。

这些补偿装置可以通过控制电容器和电感器件的容量，从而实现对无功功率的控制。

当电压低于标准电压时，补偿装置会向电网传递无功功率，从而实现电网的无功补偿，并提高电网的功率因素。

无功补偿的类型在电力系统中，无功补偿主要分为一下两种类型：静止无功补偿和动态无功补偿。

•静止无功补偿静止无功补偿主要通过静止补偿器来实现对无功功率的补偿。

静止无功补偿器不需要进行开闭操作，所以其响应速度较慢。

静止无功补偿器可以分为固定容量无功补偿器和自动补偿装置两种类型。

其中，固定容量无功补偿装置的容量是固定的，而自动补偿装置的容量可以根据负载情况进行调节和变化。

•动态无功补偿动态无功补偿主要是通过动态补偿装置实现的。
