6岩性解译与编图2

二、工程地质勘测报告书的编写
二、工程地质报告书附录部分——图表的编制
2.工程地质报告书附录图表成果
（7）勘探成果资料汇总表 勘探成果资料汇总表是根据实际钻孔勘探资料进行填写 ，内容有:不同钻孔位置所对应的深度、构造物类型、地层岩 性。
1.图表的编制说明
（3）绘制工程地质剖面图时，应先将勘探线的地形剖 面线画出，并标出钻孔编号,然后绘出勘探线上各钻孔中的地 层层面，并在钻孔符号的两侧分别标出各土层层面的高程和 深度。
二、工程地质勘测报告书的编写
二、工程地质报告书附录部分——图表的编制
1.图表的编制说明
（4）综合地质剖面图是通过场地所有钻孔柱状图而得 的，比例为1:50~1:200，须清楚表示场地的地层新老次序和 地层层次，图上应注明层厚和地质年代，并对各层岩士的主 要特征和性质进行概括描述，以方便设计单位进行参数选取 和图纸设计。
二、工程地质勘测报告书的编写
一、工程地质报告书文字部分的编写
报告书的任务在于阐明工作地区的工程 地质条件，分析存在的工程地质问题，从而 对建筑地区作出工程地质评价，得出结论， 适应任务的要求。
二、工程地质勘测报告书的编写
一、工程地质报告书文字部分的编写
报
告
书
内 容
绪 论
通 论
专 论
结 论
结
构
二、工程地质勘测报告书的编写
2.工程地质报告书附录图表成果
（5）不良地质地段表 不良地质地段表需要根据野外勘察调查的资料填写不同 的起迄桩号所对应的长度(m)/位置、不良地质类型不良状况 描述和处理措施。
二、工程地质勘测报告书的编写
二、工程地质报告书附录部分——图表的编制
2.工程地质报告书附录图表成果

山脊点夹角—判断倾向和倾角
第七章 构造解译与编图 第二节 面状地质体产状解译 投影角：投影光线与水平面的夹角 像主点东部 三角面面对镜头
—离开像主点—山脊点夹角渐小 易误判为倾角渐缓
同向西倾 倾角相等
像主点西部 三角面背对镜头
—离开像主点—山脊点夹角渐大 易误判为倾角渐陡 投影角＝倾角 —三角面影像变成直线 易误判为直立 投影角＜倾角 —三角面山脊点指向反向 易误判为岩层倾向相反
岩层三角面可确定岩层产状
—确定褶皱形态类型（背形、向形）
解译出地层新老关系—再定背斜、向斜
第七章 构造解译与编图
第四节
褶皱构造解译
一般规律：
①.正常褶皱—两翼岩层三角面在褶皱轴两侧对 称分布 背斜：两翼岩层产状陡缓相近— 两翼岩层三角面山脊点尖端在分水岭相向 岩层三角面相背而倾 地形上切层陡坡相向而倾(背斜谷) 两翼岩层产状陡缓不同— 陡翼三角面山脊点尖端夹角相对要钝(直线)
第七章 构造解译与编图 第三节 不同产状岩层解译
第七章 构造解译与编图
第四节
褶皱构造解译
一.褶皱构造解译基本任务 确定—存在 辨认—类型 （整体） （局部）
解译—形态
分析—褶皱群体、分布特点和成因
第七章 构造解译与编图
第四节
褶皱构造解译
二.褶皱存在的解译—发现褶皱
⒈转折端 褶皱构造的重要标志之一 通过—色调、地貌、水系、植被、综合景观 等解译标志显示岩层褶皱后呈现的： 图形—同心环状、横跨主要构造线的弧形、 “之”字形折线、随风飘舞的绸带状影像
第七章 构造解译与编图 第二节 面状地质体产状解译
出露地表岩层典型影像： 大致相互平行的直线、曲线、折线状条带 深浅相间的色调条带、凸凹相间的微地貌 条带 条带形状与产状直接相关—规律： ⑴.地面平坦区倾斜岩层、 地形起伏区直立岩 层—直线状条带

4、地貌与岩性
有些地貌与岩性密切相关，可作为判读标志。 如火山地貌、岩溶地貌、黄土地貌。 同时岩性抗风化能力不相同，在不同气候条件下形成稳 定的地貌形态（表现为正或负地形），如石英砂岩和石 英岩在任何气候条件下总是形成正地形；页岩多数形成 负地形；酸性脉岩多半形成正地形；而基性脉岩多半形 成负地形。 可溶性岩石（石灰岩、白云岩）的地貌形态随气候带及 产状的不同而异，是不稳定的。 岩浆岩体的地貌形态常与其时代新老、出露高低、被剥 露情况和岩体规模密切相关。
色调深浅变 化较大
地形平缓，当变质 岩性很坚硬时，地 形陡峭
丰字型水系，树枝 状水系，羽毛状水 系，片岩水系较稀 疏，片麻岩水系较 密集
有条纹条带影 植被发育， 纹。条纹呈直 常种植庄稼 线形，扭曲状， 或果林 环状或不规则
§4.3 变质岩解译

特征波谱（0.4—— 2.5μm）主要由铁、锰、 铜等金属离子和羟基、碳 酸根离子及水引起；
5、土壤、植被与岩性 不同岩性上形成的风化壳影响到土壤种属及理化性质，
对植被适宜性产生影响
§4.5 岩性识别方法与解译要领

4.5.1 岩性解译要领
1. 2. 3.
目视解译是岩性解译的基础 航空像片是目视解译的基本资料 充分利用对比提高解译能力 解译要通过相关分析与特征对比
对比内容： 与典型样区； 与不同类型遥感图像上同名地物影像特征 与同类岩性在不同地段影像特征 与不同岩性影像特征
4.1.1 中酸性岩体解译

中酸性岩体波谱特征
4.1.1 中酸性岩体解译

中酸性岩体几何形态
大型岩基多成圆穹状、纺锤状或边缘不规则的 块状。而单个中小型侵入体的岩株、岩枝、岩盘 等常成圆-椭圆、透镜状、串珠状或大脉状。 由于差异风化的结果，常构成下列地形地貌：

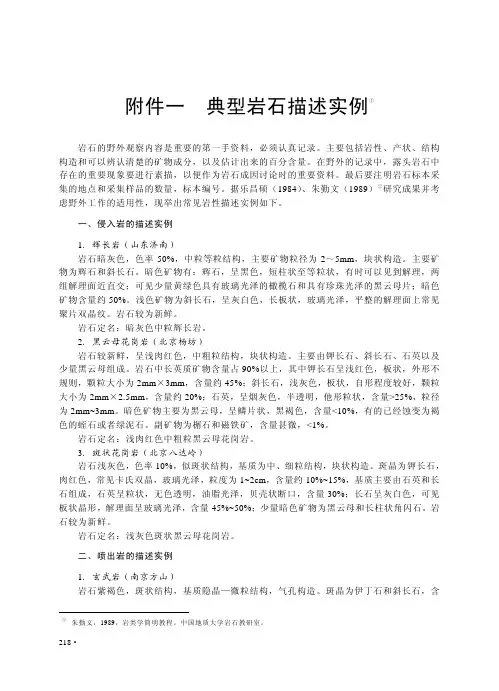

蓝晶石 Al2[SiO4]O\ Kyanite/Cyanite\ （Ky） 三斜晶系。常沿{100}呈扁平的柱状晶形。有时呈放射状集合体。蓝色、青色或白色。玻 璃光泽，解理面呈珍珠光泽。解理{100}完全，{010}中等，{001}有裂开。硬度随方向不同而 异，变化在 4.5～7 之间。性脆。 本区含蓝晶石的岩石以泥质岩和长英质变质岩类为代表；空间上主要与顺层韧性剪切带、 剥离断层及其他强应变带有关。 十字石 FeAl4[SiO4]2O2（OH）2\ Staurolite\ （Stau） 斜方晶系。晶体呈短柱状。双晶极为特征，常呈正十字形或斜十字形穿插双晶。有时呈 不规则的柱状。深褐、红褐及黄褐色。玻璃光泽。解理{010}中等，硬度 7～7.5。 房山侵入体围岩的接触热变质带中，在变泥质岩、变长英质岩中出现十字石和铁铝榴石 等而构成了十字石-铁铝榴石变质带。 锆石（又名锆英石） Zr[SiO4]\ Zircon\ （Zr） 四方晶系。晶体呈四方柱或四方双锥状；集合体呈粒状。褐黄色、灰色或无色。金刚光 泽，断口为油脂光泽。硬度 7~8。性脆。 此类矿物作为副矿物赋存于房山花岗闪长岩中；亦可作为副矿物出现于变长英质岩石中， 如一条龙附近下马岭组变质岩中呈磨圆状的锆石。 榍石 CaTi[SiO4]O\ Sphene（Spn）（Titanite）\ （Ttn） 单斜晶系。常见晶形为具有楔形横断面的扁平信封状晶体。有时为板状、柱状、针状、 粒状集合体。颜色有蜜黄色、褐色、绿色、灰色、黑色、玫瑰色。条痕无色或白色。透明至 半透明。玻璃光泽或近金刚光泽，断口油脂光泽。解理{110}中等。硬度 5～6。 榍石作为副矿物分布于本区中、酸性岩浆岩中。 符山石 Ca10（Mg，Fe）2Al4[Si2O7]2[SiO4]5（OH，F）4\ Vesuvianite/idocrase（Ves） 四方晶系。晶体常呈短柱状。集合体为致密块状、粒状或柱状。颜色为各种不同色调的 褐色，亦呈黄色、灰色、绿色及黑色。透明。玻璃光泽。解理{110}不完全。硬度 6.5～7。性 脆。 本区房山侵入体附近中、新元古界或寒武、奥陶系透辉石大理岩中有此种矿物出现。 绿帘石 Ca2FeAl2［Si2O7］［SiO4］O（OH） Epidote\ （Ep） 单斜晶系。晶体柱状，晶面有明显的纵纹。集合体常呈柱状、放射状、晶簇状、粒状。 颜色有黄绿色、灰色、绿褐色或近于黑色。强玻璃光泽。解理{001}完全，{100}不完全。硬 度 6.5。 此种矿物赋存于本区多种岩石之中，分布广泛。 透辉石 CaMg［Si2O6］\ Diopside\ （Di） 单斜晶系。常呈短柱状晶体，其横断面为正方形或正八边形。集合体呈粒状、柱状、放 射状或致密块状。颜色为白色至灰绿色，条痕为白色。玻璃光泽。解理{110}中等至完全，解 理面交角近于 90°。硬度略大于小刀（5.5～6）。
