管道阴极保护评价

关于长输管道的阴极保护及故障分析长输管道是输送油气、水等液体或气体的重要通道，其保护是关系到国家能源安全和环境安全的关键问题。

阴极保护是一种有效的管道保护方法，主要是通过施加电场，使管道表面电位负化，从而减少管道金属的腐蚀速率，延长管道使用寿命。

本文将阐述长输管道的阴极保护原理、方法及故障分析。

一、阴极保护原理由于土壤中存在着各种离子，例如水、氯离子等，这些离子会形成电池，导致管道金属表面出现电位差，这种现象称为自然电位。

如果管道的自然电位低于一定的电位（通常为-0.85V），则管道处于负电位，就会发生金属的电化学腐蚀。

阴极保护的主要原理是通过施加外加电场，将管道表面电位负化，使得管道处于负电位，在靠近管道表面的电场区域内，电子从管道金属表面流向土壤中的正离子，使其发生还原反应，从而减少管道金属腐蚀速率。

1、电位调节法：通过在管道两端安装钛阳极和铁/铜阴极，以及控制钛阳极输出的电流来调节管道表面的电位，从而达到保护作用。

2、电流输出法：在管道保护系统的控制下，直接将电流输出到管道端部的阳极或在管道上部固定钛阳极来保护管道。

3、均匀分散法：通过在管道上均匀分布一定数量的阳极，使得管道表面的电位均匀调整到负电位，从而保护整个管道。

1、偏移现象：阴极保护系统在使用过程中，由于地下水流的影响，土壤的化学组成及导电性不均匀等因素，易出现管道阴极保护区域偏移的现象。

一般采用分析安装阳极的位置是否正确，调整阴阳极之间的距离和电位来解决偏移问题。

2、极化过度：在保护过程中，如果管道阴极保护电位过于负化，反而会引起金属氢化、内应力等问题，从而导致管道的损坏。

应当合理调整阴极保护的电位，避免出现极化过度的情况。

3、外来干扰：阴极保护系统如果受到外部电源干扰（例如电力系统、通信设备等），会导致保护系统失效，出现管道腐蚀。

一般应在设计阴极保护系统时，选取合适的接地点，采取防雷、防电磁干扰等措施来预防外来干扰。

综上所述，长输管道阴极保护技术是一项重要的保护措施，可有效减少管道的金属腐蚀速率，延长管道寿命。

输气管道阴极保护系统存在的问题及解决方法输气管道阴极保护系统是一种常用的防腐蚀措施，其作用是通过施加电流，使管道表面处于保护电位，从而减缓或防止管道的腐蚀。

然而，在实际应用中，输气管道阴极保护系统存在一些问题，本文将对这些问题进行分析，并提出相应的解决方法。

一、问题分析1. 阴极保护效果不佳输气管道阴极保护系统的主要目的是防止管道的腐蚀，但是在实际应用中，由于管道周围环境的复杂性，阴极保护效果往往不尽如人意。

例如，管道周围存在大量的金属结构物，这些结构物会影响阴极保护电流的分布，从而导致管道表面的一些区域无法得到有效的保护。

2. 阴极保护电流不稳定阴极保护电流的稳定性对于防腐蚀效果至关重要。

然而，在实际应用中，由于管道周围环境的变化，阴极保护电流往往会发生波动，从而导致管道表面的保护电位不稳定，无法达到预期的防腐蚀效果。

3. 阴极保护系统的维护成本高阴极保护系统需要定期进行检修和维护，以确保其正常运行。

然而，在实际应用中，由于管道的长度和分布范围较大，阴极保护系统的维护成本往往较高，给企业带来一定的经济压力。

二、解决方法1. 优化阴极保护系统设计为了解决阴极保护效果不佳的问题，可以通过优化阴极保护系统的设计来改善管道表面的保护效果。

例如，可以采用分段阴极保护的方式，将管道分成若干个段落，分别施加阴极保护电流，从而提高管道表面的保护效果。

2. 采用智能化阴极保护系统为了解决阴极保护电流不稳定的问题，可以采用智能化阴极保护系统。

智能化阴极保护系统可以根据管道周围环境的变化，自动调整阴极保护电流的大小和分布，从而保证管道表面的保护电位稳定。

3. 采用新型阴极保护材料为了降低阴极保护系统的维护成本，可以采用新型阴极保护材料。

新型阴极保护材料具有较长的使用寿命和较低的维护成本，可以有效降低企业的经济压力。

三、结论输气管道阴极保护系统是一种重要的防腐蚀措施，但是在实际应用中存在一些问题。

为了解决这些问题，可以通过优化阴极保护系统的设计、采用智能化阴极保护系统和采用新型阴极保护材料等方式来提高阴极保护效果，降低阴极保护系统的维护成本，从而保证输气管道的安全运行。

关于长输管道的阴极保护及故障分析长输管道是石油、天然气、化工产品等重要能源和物质运输的主要途径之一。

在使用过程中，长输管道的阴极保护是非常重要的。

本文将从长输管道阴极保护的原理、方法、故障类型及其分析等方面进行介绍。

一、阴极保护原理阴极保护是一种经济、有效的金属防腐措施，通过在金属表面施加一个负电位，将金属的电位调整到阴极区，在物质和能量的作用下，使金属表面处于保护状态，从而防止金属的电化学腐蚀。

在长输管道中，阴极保护的主要目的是保证管道金属表面的电位低于其溶解电位，使其处于被保护状态，从而防止腐蚀。

1. 熔融热浸镀法熔融热浸镀法是将金属作为阳极，通过在其表面浸涂含有阴离子的熔态物质，在高温下将该物质还原成金属的一种阴极保护方法。

该方法的优点是保护效果好，缺点是操作复杂，成本较高。

2. 电化学阴极保护法电化学阴极保护法是将外部电源与被保护金属合成电池，通过从外部输入一个反向电流，使金属的电位降低到保护电位以下，从而达到防腐的目的。

该方法的优点是施工简单，成本低，但需要对金属进行严格的电位控制。

渗入阻抗阴极保护法是一种新型的阴极保护方法，通过将阻抗控制器引入管道，将介质中的电导率、温度、湿度等参数作为参量，根据管道的工作状态和防腐要求计算出合适的电位值，并通过介质的渗入作用对管道进行阴极保护。

该方法的优点是操作简便，防腐效果好，但需要对阴极保护设备进行严格监护。

三、故障分析阴极保护设备在工作过程中也会出现一些故障，主要包括以下几点：1. 阳极失效阳极失效是指金属阳极在使用过程中出现脱落、损坏等情况，从而导致被保护金属表面的电位增加，无法达到保护状态，最终导致金属的腐蚀。

防止阳极失效的方法包括定期检查和更换。

2. 阴极材料污染长输管道中的介质可能会对阴极保护材料产生腐蚀或污染，从而导致阴极材料的损坏和阴极保护效果的降低。

预防阴极材料污染的方法包括管道清洗、选择防腐能力强的阴极材料等。

3. 阴极保护电流过小或过大阴极保护电流过小或过大都会导致保护效果下降。

关于长输管道的阴极保护及故障分析长输管道是输送天然气、石油等能源资源的重要设施，其安全运行对于国家经济发展具有至关重要的意义。

长输管道在运行过程中会受到各种外部环境和内部因素的影响，其中阴极保护系统的设计和故障分析是保障长输管道安全运行的关键问题之一。

本文将围绕长输管道的阴极保护及故障分析展开讨论，以期对长输管道的安全运行提供指导和保障。

一、长输管道阴极保护的作用长输管道在运行中常受到土壤电化学环境的影响，其中的电化学腐蚀是导致管道金属材料损坏的主要原因之一。

而阴极保护是一种有效的控制管道金属材料腐蚀的措施，其基本原理是通过外加电流使管道维持在一个负电位，从而抑制管道金属的腐蚀过程。

阴极保护系统主要由阳极、电源和控制系统三部分组成，其中阳极的材料一般选用锌、铝、镁等，电源一般选用直流电源，控制系统则根据管道的具体情况进行设计。

1.抑制金属腐蚀：阴极保护系统通过外加电流维持管道在负电位，使得管道金属处于稳定的电化学环境中，从而抑制了金属的腐蚀。

2.延长管道使用寿命：有效的阴极保护系统可以有效地延长长输管道的使用寿命，降低了管道的维护成本和更换频率。

3.提高管道安全性：良好的阴极保护系统可以有效地提高管道的安全性，减少因金属腐蚀引起的事故发生的概率，保障管道的安全运行。

二、阴极保护系统的故障分析尽管阴极保护系统可以有效地保护长输管道的金属材料不被腐蚀，但在实际运行中也会出现各种故障情况，这些故障如果得不到及时发现和处理，就会对长输管道的安全运行造成严重的影响。

下面我们将针对阴极保护系统的故障进行分析，并提出相应的处理措施。

1.阳极失效：阳极是阴极保护系统中最为关键的部件之一，一旦阳极失效，就会导致管道金属材料的腐蚀。

阳极失效的原因主要包括材料腐蚀、磨损、电流分布不均等，因此在实际运行中要定期对阳极进行检查，并根据检查结果进行维修或更换。

2.电源故障：阴极保护系统的电源是维持管道在负电位的关键组成部分，一旦电源出现故障就会导致管道金属处于阳极保护的状态，从而失去了有效的防腐功能。

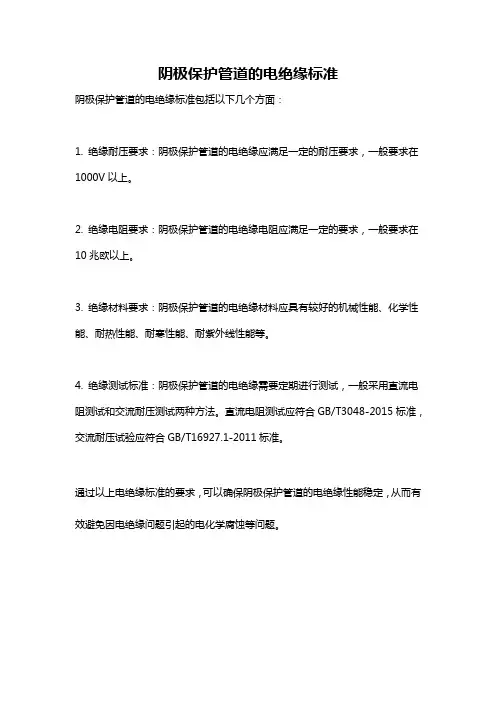

阴极保护管道的电绝缘标准
阴极保护管道的电绝缘标准包括以下几个方面：
1. 绝缘耐压要求：阴极保护管道的电绝缘应满足一定的耐压要求，一般要求在1000V以上。

2. 绝缘电阻要求：阴极保护管道的电绝缘电阻应满足一定的要求，一般要求在10兆欧以上。

3. 绝缘材料要求：阴极保护管道的电绝缘材料应具有较好的机械性能、化学性能、耐热性能、耐寒性能、耐紫外线性能等。

4. 绝缘测试标准：阴极保护管道的电绝缘需要定期进行测试，一般采用直流电阻测试和交流耐压测试两种方法。

直流电阻测试应符合GB/T3048-2015标准，交流耐压试验应符合GB/T16927.1-2011标准。

通过以上电绝缘标准的要求，可以确保阴极保护管道的电绝缘性能稳定，从而有效避免因电绝缘问题引起的电化学腐蚀等问题。

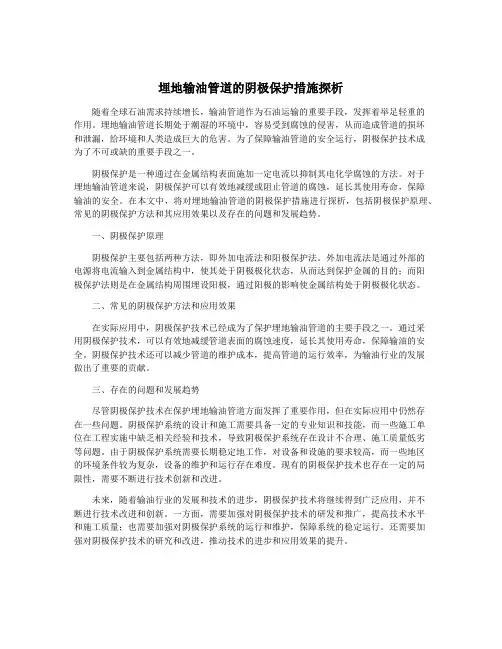

埋地输油管道的阴极保护措施探析随着全球石油需求持续增长，输油管道作为石油运输的重要手段，发挥着举足轻重的作用。

埋地输油管道长期处于潮湿的环境中，容易受到腐蚀的侵害，从而造成管道的损坏和泄漏，给环境和人类造成巨大的危害。

为了保障输油管道的安全运行，阴极保护技术成为了不可或缺的重要手段之一。

阴极保护是一种通过在金属结构表面施加一定电流以抑制其电化学腐蚀的方法。

对于埋地输油管道来说，阴极保护可以有效地减缓或阻止管道的腐蚀，延长其使用寿命，保障输油的安全。

在本文中，将对埋地输油管道的阴极保护措施进行探析，包括阴极保护原理、常见的阴极保护方法和其应用效果以及存在的问题和发展趋势。

一、阴极保护原理阴极保护主要包括两种方法，即外加电流法和阳极保护法。

外加电流法是通过外部的电源将电流输入到金属结构中，使其处于阴极极化状态，从而达到保护金属的目的；而阳极保护法则是在金属结构周围埋设阳极，通过阳极的影响使金属结构处于阴极极化状态。

二、常见的阴极保护方法和应用效果在实际应用中，阴极保护技术已经成为了保护埋地输油管道的主要手段之一。

通过采用阴极保护技术，可以有效地减缓管道表面的腐蚀速度，延长其使用寿命，保障输油的安全。

阴极保护技术还可以减少管道的维护成本，提高管道的运行效率，为输油行业的发展做出了重要的贡献。

三、存在的问题和发展趋势尽管阴极保护技术在保护埋地输油管道方面发挥了重要作用，但在实际应用中仍然存在一些问题。

阴极保护系统的设计和施工需要具备一定的专业知识和技能，而一些施工单位在工程实施中缺乏相关经验和技术，导致阴极保护系统存在设计不合理、施工质量低劣等问题。

由于阴极保护系统需要长期稳定地工作，对设备和设施的要求较高，而一些地区的环境条件较为复杂，设备的维护和运行存在难度。

现有的阴极保护技术也存在一定的局限性，需要不断进行技术创新和改进。

未来，随着输油行业的发展和技术的进步，阴极保护技术将继续得到广泛应用，并不断进行技术改进和创新。

埋地钢质管道阴极保护参数测试方法一、引言埋地钢质管道阴极保护是一种重要的保护措施，旨在减缓钢质管道在土壤中的腐蚀速度。

为了确保防护效果，需要对埋地钢质管道的阴极保护参数进行测试和评估。

本文将介绍一种常用的测试方法，并详细描述相应的步骤和要点。

二、测试设备准备1.阴极保护测试设备：包括电位计、电流计、参比电极等。

2.测试电池：一般为可充电电池或干电池，用于给测试设备供电。

3.测试线缆：用于连接测试设备和钢质管道。

三、测试步骤1.安装测试设备：将电位计和电流计等设备连接好，确保测试设备工作正常。

2.测试点选取：在埋地钢质管道上选择多个测试点，通常应包括管道起点、终点和中间等位置。

3.参比电极放置：将参比电极插入土壤中，距离要测试的钢质管道一定距离，一般建议距离为3倍管道直径。

4.测试电极放置：将测试电极与钢质管道连接，确保良好的接触，并用适当的方式固定，以防止意外移动。

5.测试电位记录：将测试设备中的电位计接触到每个测试点上，记录电位值，并记录时间。

6.测试电流记录：将测试设备中的电流计接触到测试点上，记录电流值，并记录时间。

四、测试要点和注意事项1.测试时应选择干燥的天气，以避免因为土壤含水量变化而导致测试结果不准确。

2.测试电位的测量应当静止一段时间后再进行记录，避免测试时阴极保护系统的脉冲干扰。

3.测试点选取应尽量覆盖整个钢质管道，以确保测试结果的代表性。

4.参比电极的放置位置应远离其他阴极保护系统和金属结构，以减小干扰。

5.测试电极与钢质管道的接触应良好，避免电阻过大而导致测试结果误差。

6.测试设备的精度应满足相关标准要求，以保证测试结果的准确性。

7.测试记录应包括测试时间、测试地点、测试点坐标、测试参数等信息，以备后续分析。

五、测试结果分析通过测试记录的电位和电流值，可以计算出埋地钢质管道的阴极保护参数，如夜间开路电位、电流密度等。

进一步分析这些参数，可以评估阴极保护系统的有效性，以及钢质管道的腐蚀状态。

关于长输管道的阴极保护及故障分析长输管道的阴极保护及故障分析是管道工程领域中极为重要的一个研究方向。

长输管道主要用于输送石油、天然气等工业用途的流体介质，在具有复杂环境和操作条件的同时，也面临着阴极腐蚀等方面的安全隐患。

为保障长输管道的安全运行，防范腐蚀事故的发生，管道阴极保护及故障分析日益成为一个值得研究和应用的方向。

阴极保护一般是通过将管道与在其周围大范围内的负极电源相连接，使得管道表面形成一个低位电位，并且通过保护电流的作用使得管道表面腐蚀的可能性降至最小。

阴极保护应用广泛，其主要原理是依靠电极反应使金属在环境中保持最低电位，从而降低其电化学反应的速率，达到防腐蚀的目的。

阴极保护技术包括直流阴极保护（DCCP）和交流阴极保护（ACCP）两种技术。

长输管道的阴极保护系统可能会遇到故障，这些故障可能会对管道的安全性和稳定性产生严重影响。

常见的阴极保护故障包括：1. 阴极材料脱落故障：若管道上的阴极材料因自然损坏导致掉落，会造成管道表面无法获得准确保护的情况。

2. 电流密度不均匀故障：由于长输管道在不同的地理位置和环境条件下都存在一定的电阻率差异，而且在管道周围的环境中也存在一定的电阻率差异，在整个管道上保持电流密度的均匀性是非常困难的。

3. 阴极保护电源故障：如果阴极保护电源出现故障，阴极保护系统将失去有效的保护，特别是在暴雨等恶劣天气下，会加速管道的腐蚀速度。

长输管道的阴极保护及故障分析研究的重要性主要体现在以下几个方面：1. 保障长输管道的安全稳定运行，防范腐蚀事故的发生。

2. 对于长输管道阴极保护现状的了解，可以为下一步管道维修及更新计划提供科学的参考。

3. 研究长输管道阴极保护技术及其故障分析，可以为防范管道腐蚀提供更为科学、可靠的技术手段和理论依据。

总之，长输管道的阴极保护及故障分析是协助长输管道工程师和技术人员实现管道安全、高效运行的重要技术手段。

只有对该技术的深入研究和应用，才能更好地保障长输管道的安全稳定运行，更为科学、可靠地抵制腐蚀事故的发生，促进行业工业发展。

阴极保护技术在管道工程中的应用研究管道工程是一个广泛应用于能源、石化等各个行业的工程领域，涉及核电、天然气、石油、煤炭等行业。

为保障管道工程的安全、可靠运行，防止腐蚀、充电电化学等现象的产生，阴极保护技术就显得尤为关键。

一、阴极保护技术阴极保护技术是一种防腐技术，其基本原理是将钢结构的电位通过其它电量得以降低，从而实现对金属的防护。

当钢结构的电位倾向于阳极时，则容易发生电化学腐蚀。

因此，降低钢结构电位可转化成为阳极进而阻止腐蚀的产生。

阴极保护技术主要有外部电源阴极保护、感应电源阴极保护、组合型阴极保护。

其中，外部电源阴极保护是应用最广泛的一种技术。

二、阴极保护技术在管道工程中的应用管道工程防腐的方式多种多样，其中阴极保护技术是一种较为可靠和经济的方式。

在管道工程中，较为典型的应用案例是钢质油气输送管道防腐。

钢质油气输送管道在使用过程中，因为掺有各种异物等，容易发生腐蚀现象，因而阴极保护技术的应用是必要的。

许多管道工程行业初次采用阴极保护技术，其原因主要包括：①阴极保护技术在沧海桑田的过程中逐渐被人们所认可；②管道隐蔽性较强，线路长，修复难度大，采取预防措施较为经济有效；③阴极保护对环境影响较小，不会对化学成分构成影响，避免污染环境；④阴极保护具有较好的保护效果，可减少设备维护费用和人事物力成本。

阴极保护在管道工程中的应用为阳极电流、阳极品质、操作程序和监测技术的设置提供了直观材料和理论依据，提高了管道工程的靠谱性。

三、阴极保护技术应用的不足阴极保护技术不足之处在于该技术只能针对特定的金属构件，例如管道、储罐、桥梁等，因而只能在某些工程领域中得到应用。

另外，阴极保护技术在环境条件变化较大的地方使用时，如在地下或高处等地方，会受到环境温度等因素影响，又因不断增长的设备需要作出针对性调整才能适应更多的管道工程形式。

四、结论阴极保护技术是管道工程防腐的可靠技术之一。

在管道工程中的应用，可以有效的预防管道腐蚀和充电的电化学环境，降低管道工程的制作成本和维修成本。

我国管道阴极保护的现状以及牺牲阳极保护的优缺点河南汇龙合金材料有限公司阴极保护是通过降低管道的腐蚀电位而使管道得到保护的电化学保护，其实质是给金属补充大量的电子，使被保护金属整体处于电子过剩的状态，是金属表面各点处于一负电位，使金属原子不容易失去电子而变成离子溶入电解质的过程。

确保管道金属得到有效防护，一定要使其阴极极化达到它的腐蚀为电池阳极的平衡电压。

往往运行中的管道输油过程中，处于各类腐蚀因素叠加制约，因此现实更为复杂，例如还要考虑时间、地质环境等综合因素的影响。

为了能够获得良好的防护效果，就要确保选用的保护电压在腐蚀微电池阳极平衡电压之下才能有好的防护效果。

管道阴极保护在输油过程中常用的为牺牲阳极保护法。

牺牲阳极阴极保护技术是用一种电位比所要保护的金属还要负的金属或合金与被保护的阴极保护材料金属电性连接在一起，依靠电位比较负的金属不断地腐蚀溶解所产生的电流来保护其它金属。

优点：A：一次投资费用偏低，且在运行过程中基本上不需要支付维护费用;B：保护电流的利用率较高，不会产生过保护;C：对邻近的地下金属设施无干扰影响，适用于厂区和无电源的长输管道，以及小规模的分散管道保护;D：具有接地和保护兼顾的作用;E：施工技术简单，平时不需要特殊专业维护管理。

缺点：A：驱动电位低，保护电流调节范围窄，保护范围小;B：使用范围受土壤电阻率的限制，即土壤电阻率大于50Q.m时，一般不宜选用牺牲阳极保护法;c：在存在强烈杂散电流干扰区，尤其受交流干扰时，阳极性能有可能发生逆转;D：有效阴极保护年限受牺牲阳极寿命的限制，需要定期更换。

我国在管道防腐技术方面取得了可喜的成绩，但仍有不足之处，特别是在监测评价技术却还比较落后，主要表现在一下两个方面：l、测量方式落后，长输管线管地电位测量普遍采用埋设测试桩来测量，这种方法在测量过程中，存在着土壤及防护层m降的影响，因此通过近参比或地表发测量的极化典韦，并不是真实的管道保护电位，致使长输管道局部管段实际上处于欠保护状况。

关于长输管道的阴极保护及故障分析长输管道是输送液体或气体的重要设施，其安全运行和保护至关重要。

在长期运行中，长输管道会遭受来自地下水、土壤和大气环境等因素的腐蚀，因此需要采取阴极保护技术来延长管道的使用寿命。

本文将介绍长输管道的阴极保护原理和常见的故障分析。

一、阴极保护原理阴极保护是一种通过外加电流来保护金属表面免受腐蚀的技术。

其基本原理是通过在金属表面施加一个负电位，使金属成为阴极，从而减缓甚至停止金属的腐蚀。

对于长输管道来说，通常采用的阴极保护方法包括半保护和全保护两种。

半保护是指在管道的局部区域施加外加电流，通常适用于管道局部腐蚀严重的情况。

而全保护则是在整个管道表面均匀施加外加电流，适用于整个管道都需要保护的情况。

阴极保护系统通常由阳极、电源以及控制系统组成。

阳极通常采用铝、镁或锌等阳极材料，阳极和管道通过导线连接到电源上。

电源可以是直流电源或者是取自交流电源的整流装置，用来产生外加电流。

而控制系统则用来监测管道的电位和电流，保证管道的阴极保护效果。

二、阴极保护故障分析尽管阴极保护可以有效地延长长输管道的使用寿命，但是在实际运行中还是会出现一些故障，主要包括阳极失效、外加电流失效和控制系统失效等。

1. 阳极失效阳极失效是阴极保护系统的常见故障之一。

阳极失效可能是由于阳极材料本身腐蚀或者损坏导致的。

在这种情况下，阳极需要及时更换，以保证阴极保护系统的正常运行。

阳极的布置位置也需要考虑，不同位置的阳极需要采取不同的保护措施，比如对于埋地管道需要采用深埋和广埋的方式来安装阳极。

2. 外加电流失效外加电流失效是指外加电流未能在管道表面均匀分布或者未能达到设计要求。

这可能是由于电源故障或者导线连接不良导致的。

对于这种情况，需要及时对电源和导线进行检修和更换，以保证管道的阴极保护效果。

3. 控制系统失效控制系统失效是指用来监测管道电位和电流的设备出现故障。

控制系统失效可能是由于传感器损坏、连接线路故障或者控制器故障等原因导致的。

管道阴极保护的现状及其方法摘要钢管在我的使用非常普遍，而对于钢管的防腐措施一般都采用阴极保护，在我国大多数光管上都采用了这个技术，而且收获颇多。

本文就对阴极保护的原理以进行了介绍，并结合国内外阴极保护的应用状况进行分析。

虽然阴极保护在中国使用非常广泛，但是不得不说还存在不少问题，本文针对实际情况提出了阴极保护发展的不足之处和改进措施，希望能够阴极保护技术的发展贡献—份力量。

1.我国阴极保护的现状说到阴极保护的发展就要从1958年说起，那一年正是该技术诞生的时候，那个时候阴极保护还处于小规模的实验阶段，到了六十年代阴极保护展示出了它的实用价值，在各大油田里面都用到了该技术。

上个世纪七十年代，中国开始了长输管道的建设工程，所以阴极保护技术就越发地显示出了它的重要性，它能够提高底下管道的抗腐蚀性能，让管道的使用年限增长，使管道的安全得到了保证。

因为科技水平的限制，所以国内还没有高端的技术来进行阴极保护检测，所以在对这些管道进行检测的时候采用的最多的还是依靠人力。

由于缺少自动通/断电系统，因此最后只能测出通电电位，这里面含有IR降，这和现在通行的标准是不相符的。

在遥测领域，也有不少科研专家对此进行研究，不过因为外在条件的限制，在这个方面没有取得大的突破。

也有不少机构借助管体作为介质来研究遥测，甚至在多个管道上使用这个方案。

也有人试图用通信线路为通道的阴极保护遥测，该方法虽然可行，不过也仅限于测量一般的电位。

陕京线把阴极保护参数测量纳入了数据采集及监控（sCADA）系统，从现在情况来看，该系统是国内最优秀的，能够测出多个电位。

2.阴极保护的原理前苏联学者H.Ⅱ.托马晓夫对阴极保护的阐述是借助了三电极模型。

在这个模型里面，腐蚀体系充当的是短路二元电池的角色，在该体系上增加一个新的电极，也就是第三个电极，因为它的出现，原来的二元电池就和之前的有所不同了，新的电极zn替代了A（阳极），向K（阴极）提供电子，便使A不再腐蚀。

关于长输管道的阴极保护及故障分析长输管道是输送天然气、石油等能源的重要设施，其安全运行关乎整个能源系统的稳定和安全。

而长输管道在运行过程中，由于环境、介质和其它外部因素的影响，会造成管道金属材料的腐蚀，进而引发管道的阴极保护故障。

本文将对长输管道的阴极保护原理及故障分析进行深入探讨。

一、长输管道的阴极保护原理长输管道在运行过程中，常常受到外部环境因素的影响，比如土壤中的化学物质、水分等，这些因素可能会导致管道金属材料发生腐蚀，进而产生安全隐患。

为了保障长输管道的安全运行，阴极保护技术被应用到了管道的防腐蚀措施中。

阴极保护是利用外部电源或阳极材料，通过在金属表面形成一定电位的保护电位，使金属处于保护状态，从而防止腐蚀的一种技术手段。

在长输管道中，通常采用对管道金属材料进行控制极化的方式，产生一定的负电位，从而将金属表面转变为保护状态，避免腐蚀的发生。

具体而言，长输管道的阴极保护原理可以归纳为以下几点：1. 构建阴极保护系统在长输管道周围埋设一定数量和一定深度的阳极材料，通过这些阳极材料释放的电流，来建立管道金属材料的阴极保护状态。

2. 控制管道金属材料的电位通过外部电源或者阳极材料，控制管道金属的电位，使其保持在一定的负电位范围内，这样可以有效地避免金属处于腐蚀的状态。

3. 监测阴极保护效果定期对长输管道的阴极保护系统进行监测，检测管道金属材料的电位和腐蚀情况，及时发现问题并进行调整和修复。

通过以上措施，长输管道可以有效地实现阴极保护，从而保障管道金属材料的安全和防腐蚀。

阴极保护系统也存在一定的故障和问题，下面将对长输管道阴极保护的故障进行分析。

阴极保护系统的电流不足，会导致管道金属材料无法形成良好的阴极保护状态，从而出现腐蚀问题。

造成电流不足的原因可能是阳极材料的损坏、电源设备的故障或者管道系统的电阻增加等。

解决方法：及时对阴极保护系统进行检测和维护，修复阳极材料或者更换电源设备，降低管道系统的电阻等。

管道阴极保护效果检测作者：河南中拓管道1 电位测量电位测量目的电位测量是阴极保护系统测量祁监控中的主要手段。

根据电位测量的结果，可以了解阴极保护工程所处介质的腐蚀性，验证牺牲阳极的质量+确定被保护结构的保护状况，检测出保护不良的部位，测量杂散电流通过的部位，以及判断对相邻结构干扰的程度。

阴极保护系统的电位测量可分为开路电位测量，牺牲阳极工作电位铡量，保护电位测量和杂散电流干扰下的电位测量。

2 开路电位测量开路电位指金属构筑物未加阴极保护时的电位，即自然腐蚀电位。

根据开路电位测量结果可了解介质的腐蚀性。

例如，未加阴极保护的管／地电位l坝I量是衡量土壤腐蚀性的一个参数。

表1给出钢管对地电位与土壤腐蚀性的关系。

对牺牲阳极来说，开路电位指其在介质中的自然腐蚀电位。

对各种不同的阳极材料，开路电位值都有严格的规定。

阴极保护要求牺牲阳极有足够负的开路电位，若测量结果达不到，说明该阳极材料的质量有问题。

) 土壤腐蚀表1 钢管对地电位与土壤囊蚀性[1钢管对地电位．-V(vs Cu／CuSO4性等级>0．55 0．45～ 0．55 0．30～O．45 0．15～O．38 <O. 15强较强较弱较弱弱3 工作电位测量工作电位又称闭路电位，指牺牲阳极在介质中与被保护结构连接在一起时的电位。

牺牲阳极要有足够负的闭路电位，这样可以在工作状态下与被保护结构之间有一定的电位差，输出必要的阴极保护电流。

特别是在电阻率较高的介质中，例如土壤或淡水中，足够的电位差是必不可少的。

所以，在阴极保护中牺牲阳极必须要有足够负的电位，为此，要求牺牲阳极是一类不容易极化的电极材料。

4 保护电位测量保护电位指被保护结构在施加阴极保护后的电位，是判断阴极保护程度的一个重要参数。

根据阴极保护原理，测量的保护电位应是纯极化电位，不应含有介质IR降。

为了保证电位测量的可靠性，测量所用的电压表应是高电阻的。

四杂散电流干扰下的电位测量杂散电流指设计的或规定昀回路以外流动的电流。
