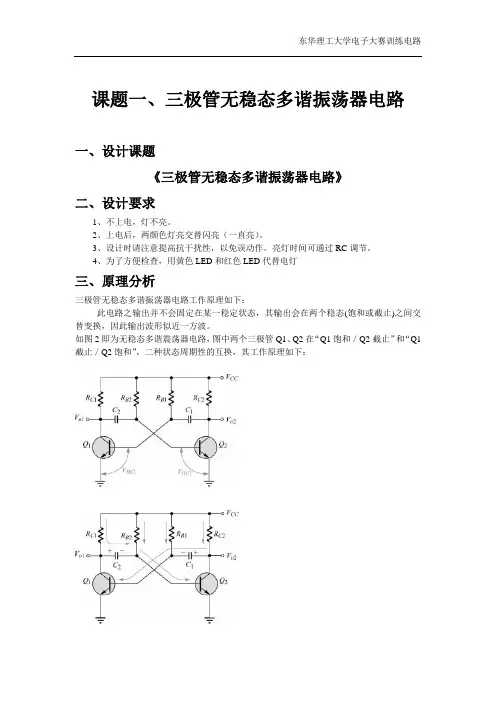

课题一、三极管无稳态多谐振荡器电路一、设计课题《三极管无稳态多谐振荡器电路》二、设计要求1、不上电，灯不亮。
2、上电后，两颜色灯亮交替闪亮（一直亮）。
3、设计时请注意提高抗干扰性，以免误动作。
亮灯时间可通过RC调节。
4、为了方便检查，用黄色LED和红色LED代替电灯三、原理分析三极管无稳态多谐振荡器电路工作原理如下：此电路之输出并不会固定在某一稳定状态，其输出会在两个稳态(饱和或截止)之间交替变换，因此输出波形似近一方波。
如图2即为无稳态多谐震荡器电路，图中两个三极管Q1、Q2在“Q1饱和／Q2截止”和“Q1截止／Q2饱和”，二种状态周期性的互换，其工作原理如下：图3 当VCC通电瞬间图4 C2放电，C1充电回路(1)如图3当VCC接上瞬间，Q1、Q2分别由RB1、RB2获得正向偏压，同时C1、C2亦分别经RC1、RC2充电。
(2)由于Q1、Q2的特性无法百分之百相同，假设某一三极管Q1之电流增益比另一个三极管Q2高，则Q1会比Q2先进入饱和(ON)状态，而当Q1饱和时，C2由Q1 CE极经VCC、RB2放电，在Q2 BE极形成一逆向偏压，促使Q2截止。
同时C1经Rc2及Q1的BE极于短时间内完成充电至VCC，如图4所示。
图5 C1放电，C2充电回路(3) Q1 ON、Q2 OFF的情形并不侍定的，当C2放电完后(T2=0.7 RB2 C2秒)，C2由VCC经RB2、Q1C-E极反向充电，当充到0.7V时，此时Q2获得偏压而进入饱和(ON)，C1由Q2 CE 极，Vcc、RB1放电，同样地，造成Q1 BE极逆偏压。
Q1截止(OFF)，C2经RC1及Q2B-E 极于短时间充至VCC，如图5所示。
(4)同理，C1放完电后(T=0.7 RB2 C1秒)，Q1经RB1获得偏压而导通，Q2 OFF如此反覆循环下去。
如图所示波形。

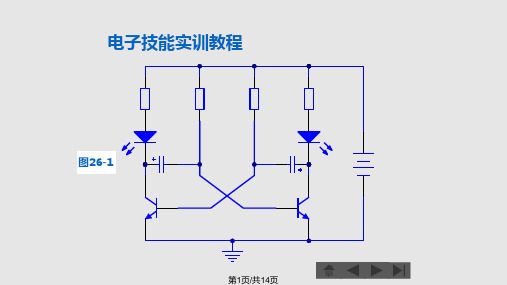

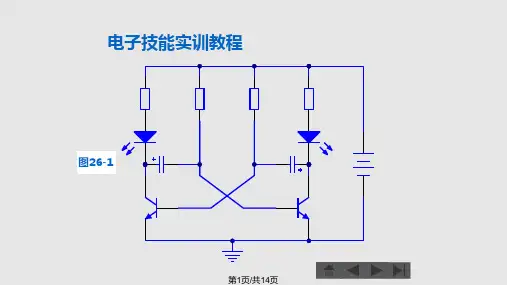

周期T=T1+T2=0.7 RB1 C1+0.7 RB2 C2若RB1= RB2=RB C2=C1=C则T=1.4RBC f=如果将RC1、RC2换成两个发光二极管，发光二极管一亮一暗，不断交替。
