变压器油颗粒度及处理措施

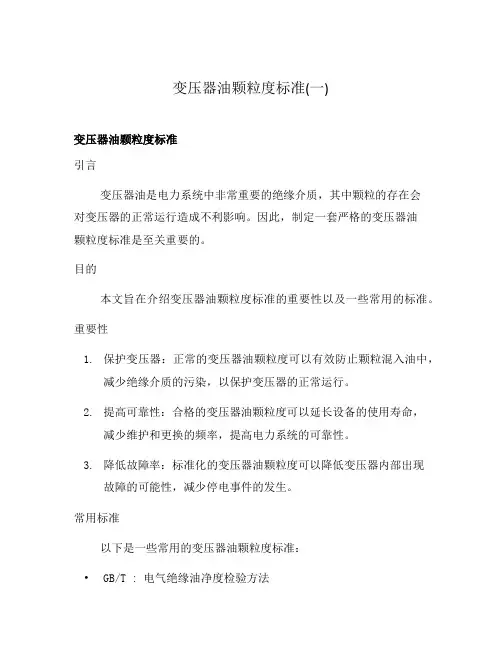

变压器油颗粒度标准(一)变压器油颗粒度标准引言变压器油是电力系统中非常重要的绝缘介质，其中颗粒的存在会对变压器的正常运行造成不利影响。

因此，制定一套严格的变压器油颗粒度标准是至关重要的。

目的本文旨在介绍变压器油颗粒度标准的重要性以及一些常用的标准。

重要性1.保护变压器：正常的变压器油颗粒度可以有效防止颗粒混入油中，减少绝缘介质的污染，以保护变压器的正常运行。

2.提高可靠性：合格的变压器油颗粒度可以延长设备的使用寿命，减少维护和更换的频率，提高电力系统的可靠性。

3.降低故障率：标准化的变压器油颗粒度可以降低变压器内部出现故障的可能性，减少停电事件的发生。

常用标准以下是一些常用的变压器油颗粒度标准：•GB/T : 电气绝缘油净度检验方法•IEC 60475: 电气绝缘油绝缘性测定用标准混合物的制备和测定方法•ASTM D6786: 电气绝缘油和液体绝缘材料中颗粒的计算机控制光学仪器测试方法•DIN EN 60475: 电气绝缘油绝缘性能检测用标准混合物的配制及检测方法结论制定合理的变压器油颗粒度标准对于保护变压器设备、提高电力系统可靠性和降低故障率至关重要。

我们应该密切关注并遵守相关的标准，确保变压器油的颗粒度达到规定的要求，以保证设备的正常运行。

参考文献： - GB/T : 电气绝缘油净度检验方法 - IEC 60475:电气绝缘油绝缘性测定用标准混合物的制备和测定方法 - ASTM D6786: 电气绝缘油和液体绝缘材料中颗粒的计算机控制光学仪器测试方法 - DIN EN 60475: 电气绝缘油绝缘性能检测用标准混合物的配制及检测方法。

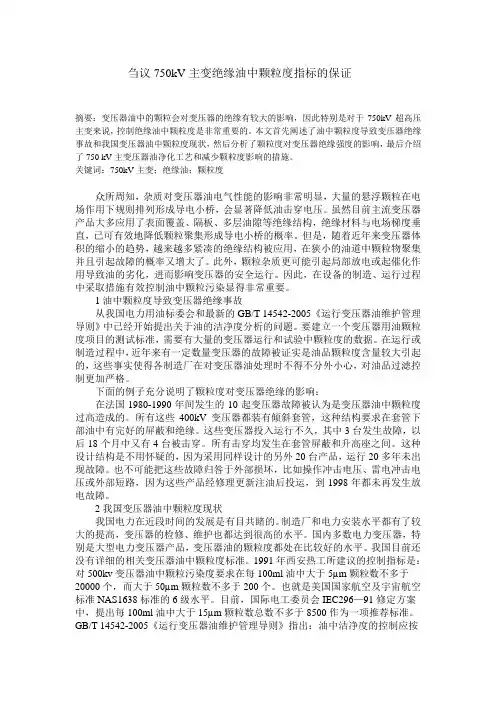

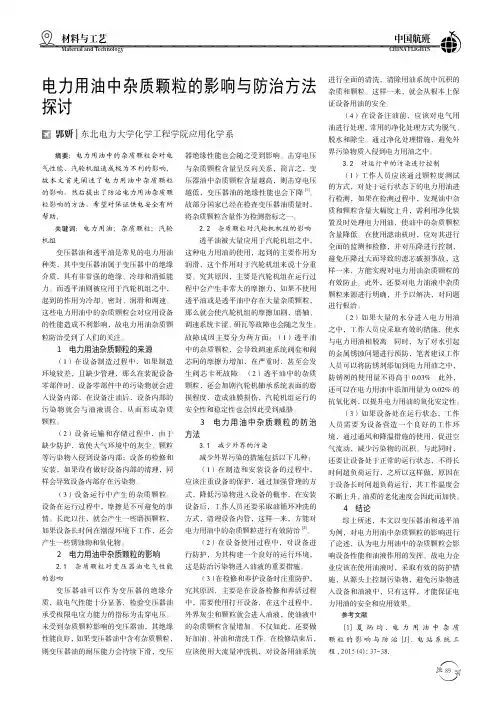

刍议750kV主变绝缘油中颗粒度指标的保证摘要：变压器油中的颗粒会对变压器的绝缘有较大的影响，因此特别是对于750kV超高压主变来说，控制绝缘油中颗粒度是非常重要的。

本文首先阐述了油中颗粒度导致变压器绝缘事故和我国变压器油中颗粒度现状，然后分析了颗粒度对变压器绝缘强度的影响，最后介绍了750 kV主变压器油净化工艺和减少颗粒度影响的措施。

关键词：750kV主变；绝缘油；颗粒度众所周知，杂质对变压器油电气性能的影响非常明显，大量的悬浮颗粒在电场作用下规则排列形成导电小桥，会显著降低油击穿电压。

虽然目前主流变压器产品大多应用了表面覆盖、隔板、多层油隙等绝缘结构，绝缘材料与电场梯度垂直，已可有效地降低颗粒聚集形成导电小桥的概率。

但是，随着近年来变压器体积的缩小的趋势，越来越多紧凑的绝缘结构被应用，在狭小的油道中颗粒物聚集并且引起故障的概率又增大了。

此外，颗粒杂质更可能引起局部放电或起催化作用导致油的劣化，进而影响变压器的安全运行。

因此，在设备的制造、运行过程中采取措施有效控制油中颗粒污染显得非常重要。

1油中颗粒度导致变压器绝缘事故从我国电力用油标委会和最新的GB/T 14542-2005《运行变压器油维护管理导则》中已经开始提出关于油的洁净度分析的问题。

要建立一个变压器用油颗粒度项目的测试标准，需要有大量的变压器运行和试验中颗粒度的数据。

在运行或制造过程中，近年来有一定数量变压器的故障被证实是油品颗粒度含量较大引起的，这些事实使得各制造厂在对变压器油处理时不得不分外小心，对油品过滤控制更加严格。

下面的例子充分说明了颗粒度对变压器绝缘的影响：在法国1980-1990年间发生的10起变压器故障被认为是变压器油中颗粒度过高造成的。

所有这些400kV变压器都装有倾斜套管，这种结构要求在套管下部油中有完好的屏蔽和绝缘。

这些变压器投入运行不久，其中3台发生故障，以后18个月中又有4台被击穿。

所有击穿均发生在套管屏蔽和升高座之间。

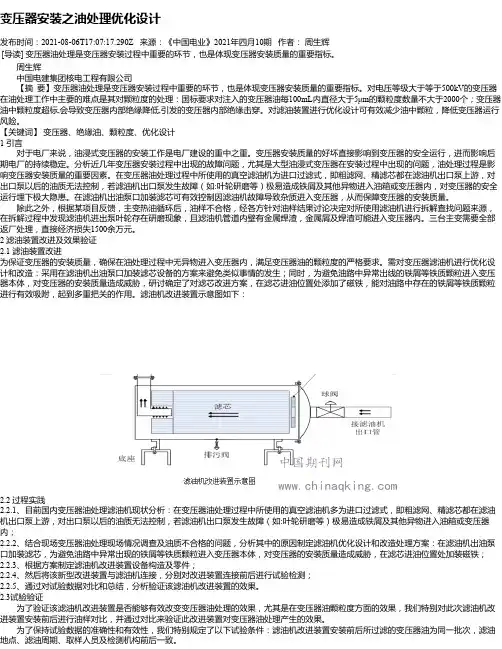

变压器安装之油处理优化设计发布时间：2021-08-06T17:07:17.290Z 来源：《中国电业》2021年四月10期作者：周生辉[导读] 变压器油处理是变压器安装过程中重要的环节，也是体现变压器安装质量的重要指标。

周生辉中国电建集团核电工程有限公司【摘要】变压器油处理是变压器安装过程中重要的环节，也是体现变压器安装质量的重要指标。

对电压等级大于等于500kV的变压器在油处理工作中主要的难点是其对颗粒度的处理：国标要求对注入的变压器油每100mL内直径大于5μm的颗粒度数量不大于2000个；变压器油中颗粒度超标,会导致变压器内部绝缘降低,引发的变压器内部绝缘击穿。

对滤油装置进行优化设计可有效减少油中颗粒，降低变压器运行风险。

【关键词】变压器、绝缘油、颗粒度、优化设计1 引言对于电厂来说，油浸式变压器的安装工作是电厂建设的重中之重。

变压器安装质量的好坏直接影响到变压器的安全运行，进而影响后期电厂的持续稳定。

分析近几年变压器安装过程中出现的故障问题，尤其是大型油浸式变压器在安装过程中出现的问题，油处理过程是影响变压器安装质量的重要因素。

在变压器油处理过程中所使用的真空滤油机为进口过滤式，即粗滤网、精滤芯都在滤油机出口泵上游，对出口泵以后的油质无法控制，若滤油机出口泵发生故障（如:叶轮研磨等）极易造成铁屑及其他异物进入油箱或变压器内，对变压器的安全运行埋下极大隐患。

在滤油机出油泵口加装滤芯可有效控制因滤油机故障导致杂质进入变压器，从而保障变压器的安装质量。

除此之外，根据某项目反馈，主变热油循环后，油样不合格，经各方针对油样结果讨论决定对所使用滤油机进行拆解查找问题来源，在拆解过程中发现滤油机进出泵叶轮存在研磨现象，且滤油机管道内壁有金属焊渣，金属屑及焊渣可能进入变压器内。

三台主变需要全部返厂处理，直接经济损失1500余万元。

2 滤油装置改进及效果验证2.1 滤油装置改进为保证变压器的安装质量，确保在油处理过程中无异物进入变压器内，满足变压器油的颗粒度的严格要求。

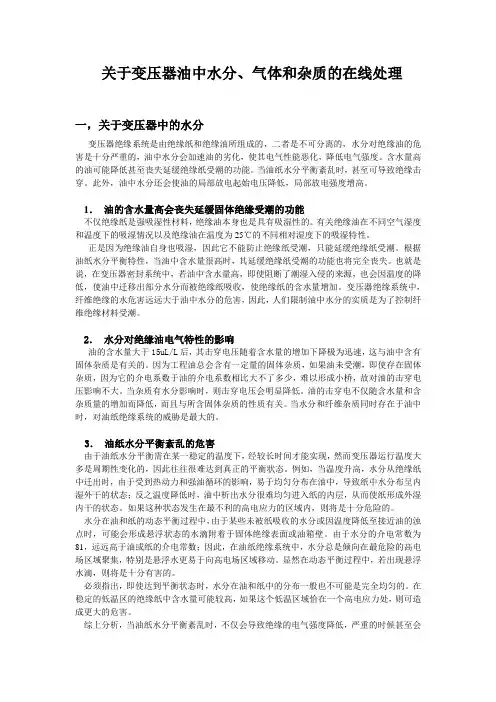

关于变压器油中水分、气体和杂质的在线处理一，关于变压器中的水分变压器绝缘系统是由绝缘纸和绝缘油所组成的，二者是不可分离的，水分对绝缘油的危害是十分严重的，油中水分会加速油的劣化，使其电气性能恶化，降低电气强度。

含水量高的油可能降低甚至丧失延缓绝缘纸受潮的功能。

当油纸水分平衡紊乱时，甚至可导致绝缘击穿。

此外，油中水分还会使油的局部放电起始电压降低，局部放电强度增高。

1．油的含水量高会丧失延缓固体绝缘受潮的功能不仅绝缘纸是强吸湿性材料，绝缘油本身也是具有吸湿性的。

有关绝缘油在不同空气湿度和温度下的吸湿情况以及绝缘油在温度为25℃的不同相对湿度下的吸湿特性。

正是因为绝缘油自身也吸湿，因此它不能防止绝缘纸受潮，只能延缓绝缘纸受潮。

根据油纸水分平衡特性，当油中含水量很高时，其延缓绝缘纸受潮的功能也将完全丧失。

也就是说，在变压器密封系统中，若油中含水量高，即使阻断了潮湿入侵的来源，也会因温度的降低，使油中迁移出部分水分而被绝缘纸吸收，使绝缘纸的含水量增加。

变压器绝缘系统中，纤维绝缘的水危害远远大于油中水分的危害，因此，人们限制油中水分的实质是为了控制纤维绝缘材料受潮。

2．水分对绝缘油电气特性的影响油的含水量大于15uL/L后，其击穿电压随着含水量的增加下降极为迅速，这与油中含有固体杂质是有关的。

因为工程油总会含有一定量的固体杂质，如果油未受潮，即使存在固体杂质，因为它的介电系数于油的介电系数相比大不了多少，难以形成小桥，故对油的击穿电压影响不大。

当杂质有水分影响时，则击穿电压会明显降低。

油的击穿电不仅随含水量和含杂质量的增加而降低，而且与所含固体杂质的性质有关。

当水分和纤维杂质同时存在于油中时，对油纸绝缘系统的威胁是最大的。

3．油纸水分平衡紊乱的危害由于油纸水分平衡需在某一稳定的温度下，经较长时间才能实现，然而变压器运行温度大多是周期性变化的，因此往往很难达到真正的平衡状态。

例如，当温度升高，水分从绝缘纸中迁出时，由于受到热动力和强油循环的影响，易于均匀分布在油中，导致纸中水分布呈内湿外干的状态；反之温度降低时，油中析出水分很难均匀进入纸的内层，从而使纸形成外湿内干的状态。

变压器油颗粒度标准
变压器油颗粒度标准一般是根据液体中固体颗粒的直径大小来确定的。

常见的标准有ISO 4406和NAS 1638。

这些标准通常
使用一个代表固体颗粒数量和尺寸的代码来描述油中的污染程度。

ISO 4406标准是国际标准化组织（ISO）制定的，它使用一个
三位代码来表示固体颗粒数量和尺寸。

这个代码中的第一个数字表示大于4μm的颗粒数量级，第二个数字表示大于6μm的
颗粒数量级，第三个数字表示大于14μm的颗粒数量级。

例如，ISO 4406代码为18/16/13表示在每立方毫米油中，大于4μm
的颗粒数量为18个，大于6μm的颗粒数量为16个，大于
14μm的颗粒数量为13个。

NAS 1638标准是由美国航空航天局（NASA）制定的，它使
用一个四位代码来表示固体颗粒数量和尺寸。

这个代码中的第一个数字表示大于5μm的颗粒数量级，第二个数字表示大于
15μm的颗粒数量级，第三个数字表示大于25μm的颗粒数量级，第四个数字表示大于50μm的颗粒数量级。

例如，NAS 1638代码为10/7/4/2表示在每毫升油中，大于5μm的颗粒数
量为10个，大于15μm的颗粒数量为7个，大于25μm的颗粒数量为4个，大于50μm的颗粒数量为2个。

这些标准的目的是为了评估变压器油的污染程度，以便及时采取适当的维护措施，保持变压器的正常运行和延长设备的使用寿命。

根据变压器的要求和操作条件，可以选择适当的颗粒度标准来进行油质量检测和维护。

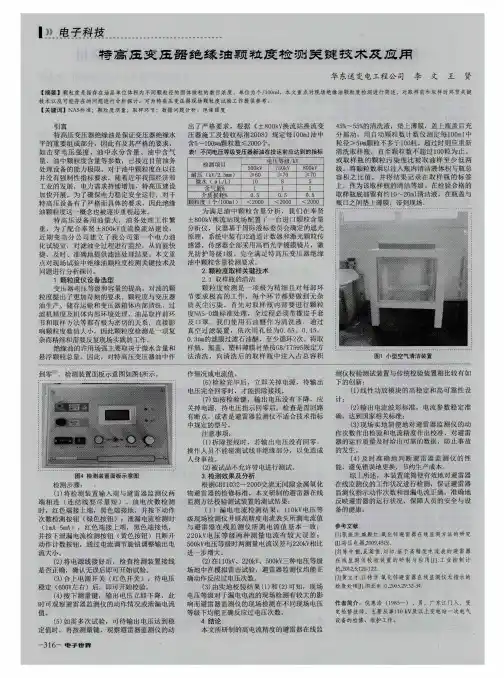

浅析变压器油颗粒度及处理措施【摘要】对超高压变压器来说，油中固体颗粒对其绝缘强度的影响越显突出。

混入油中的固体颗粒悬浮在油中并随油流流动，在高压电场作用下不断运动，聚集在场强较高处，容易因极化定向排列成杂质“小桥”，形成绝缘的薄弱环节，引起局部放电超标甚至造成绝缘击穿。

对于超高压变压器生产制造企业来说，首先重视新油（指经真空滤油后，注入变压器油箱前的油）的清洁度，其次重视生产过程中产品清洁度的控制，如果产品清洁度控制不理想，注入油箱中合格的变压器油会被污染，造成油中颗粒度超过限值要求。

分析杂质颗粒的来源、性质、数量、危害，对制定有效的控制和处理措施很有帮助，从而提高产品的可靠性。

【关键词】超高压变压器固体颗粒控制措施1 颗粒的来源与检测混入油中的杂质颗粒主要是纤维、碳及金属杂质，其来源有以下三种途径：（1）变压器油精制、装桶、运输过程中混入的杂质；（2）变压器制造和装配过程中混入的杂质。

如车间空气中粉尘对器身的污染、绝缘材料加工时因摩擦产生的碎末、导线换位焊接和引线焊接打磨脱落的金属粉末、紧固结构件因摩擦产生微小碎屑等；（3）变压器运行过程中产生的杂质；油泵和分接开关触头等机械部件因磨损、腐蚀产生的金属杂质、绝缘材料热老化产生的杂质、内部放电牵扯固体绝缘材料产生的杂质等。

由此可见，颗粒杂质主要为纤维、碳化合物和金属杂质。

我公司采用激光颗粒计数仪对500kV超高压变压器用油进行油中颗粒度的检测。

激光颗粒计数仪的原理是当油样以恒定的流速通过测试区时，被与油流方向垂直的狭窄激光束照射，油中颗粒使激光散射，光强发生变化，散射光通过透镜聚焦后由光敏二极管检测，光敏二极管产生的脉冲的幅值与颗粒直径相对应，脉冲数目代表着颗粒数。

传感器主要在5～15μm、15～25μm、25～50μm、50～100μm以及大于100μm范围内对油中颗粒进行检测。

每个油样测量3次，并取平均值。

按照DL/T1096-2008 《变压器油中颗粒度限值》规定，500kV变压器油颗粒控制在：投运前（热油循环后）100mL油中大于5μm的颗粒数小于2000个。

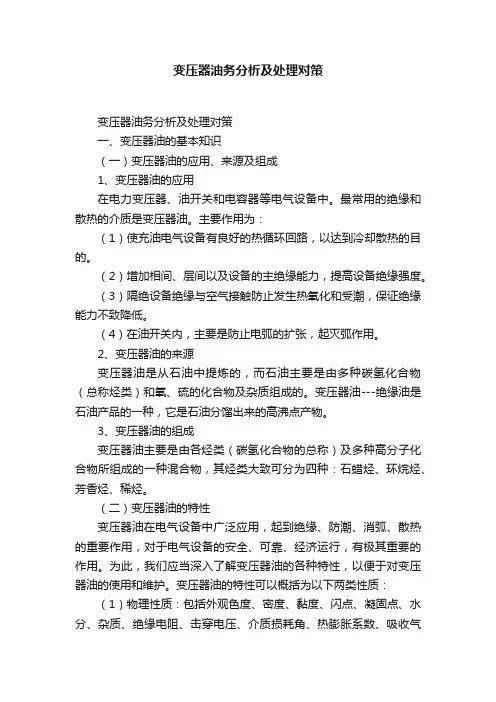

变压器油务分析及处理对策变压器油务分析及处理对策一、变压器油的基本知识（一）变压器油的应用、来源及组成1、变压器油的应用在电力变压器、油开关和电容器等电气设备中。

最常用的绝缘和散热的介质是变压器油。

主要作用为：（1）使充油电气设备有良好的热循环回路，以达到冷却散热的目的。

（2）增加相间、层间以及设备的主绝缘能力，提高设备绝缘强度。

（3）隔绝设备绝缘与空气接触防止发生热氧化和受潮，保证绝缘能力不致降低。

（4）在油开关内，主要是防止电弧的扩张，起灭弧作用。

2、变压器油的来源变压器油是从石油中提炼的，而石油主要是由多种碳氢化合物（总称烃类）和氧、硫的化合物及杂质组成的。

变压器油---绝缘油是石油产品的一种，它是石油分馏出来的高沸点产物。

3、变压器油的组成变压器油主要是由各烃类（碳氢化合物的总称）及多种高分子化合物所组成的一种混合物，其烃类大致可分为四种：石蜡烃、环烷烃、芳香烃、稀烃。

（二）变压器油的特性变压器油在电气设备中广泛应用，起到绝缘、防潮、消弧、散热的重要作用，对于电气设备的安全、可靠、经济运行，有极其重要的作用。

为此，我们应当深入了解变压器油的各种特性，以便于对变压器油的使用和维护。

变压器油的特性可以概括为以下两类性质：（1）物理性质：包括外观色度、密度、黏度、闪点、凝固点、水分、杂质、绝缘电阻、击穿电压、介质损耗角、热膨胀系数、吸收气体及析出气体。

（2）化学性质。

包括酸值、水溶性酸碱（即水抽出物反应）、安定度（抗氧化安定性）、活性硫、苛性钠、灰分。

1、变压器油的物理性质（1）外观色度。

外观色度是一种表面物理观测，油的色度反映油的劣化程度。

优良变压器油应透明，有很淡的黄色。

在变压器运行过程中，油因氧化而使着色变深，一般情况下不允许油存在严重变色。

（2）密度。

20℃时变压器油密度一般为0.8～0.9g/cm3。

（3）黏度。

运行中的变压器是借助油的循环来散热的，油的黏度小则流动性就大，其散热效果就越好；相反，如果油的黏度大，其散热效果就大大降低。

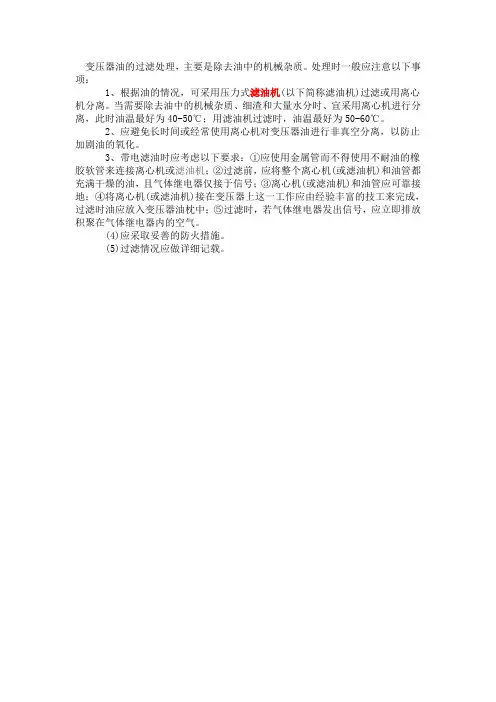

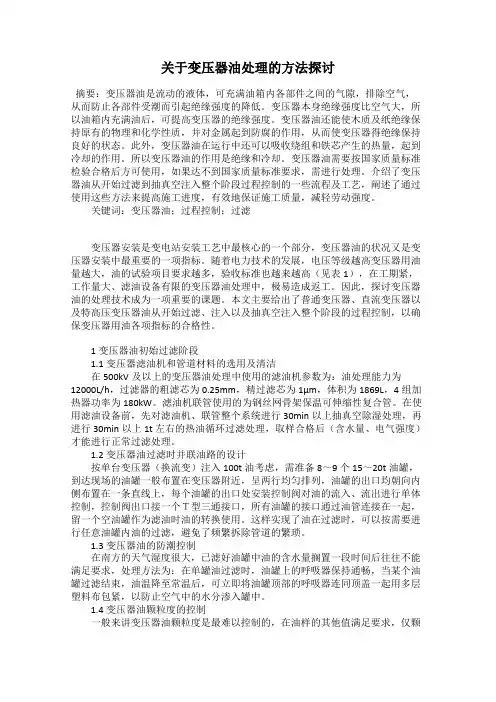

变压器油的过滤处理，主要是除去油中的机械杂质。

处理时一般应注意以下事项：
1、根据油的情况，可采用压力式滤油机(以下简称滤油机)过滤或用离心机分离。

当需要除去油中的机械杂质、细渣和大量水分时、宜采用离心机进行分离，此时油温最好为40-50℃；用滤油机过滤时，油温最好为50-60℃。

2、应避免长时间或经常使用离心机对变压器油进行非真空分离，以防止加剧油的氧化。

3、带电滤油时应考虑以下要求：①应使用金属管而不得使用不耐油的橡胶软管来连接离心机或滤油机；②过滤前，应将整个离心机(或滤油机)和油管都充满干燥的油，且气体继电器仅接于信号；③离心机(或滤油机)和油管应可靠接地；
④将离心机(或滤油机)接在变压器上这一工作应由经验丰富的技工来完成，过滤时油应放入变压器油枕中；⑤过滤时，若气体继电器发出信号，应立即排放积聚在气体继电器内的空气。

(4)应采取妥善的防火措施。

(5)过滤情况应做详细记载。
