10-德国永诺KNX产品和系统在工程项目中的应用

根据需求对通风、遮阳设备进行定 时控制。确保在非正常工作时间内 的最小能源消耗。
气象站根据外部的气象条件自动控 制和保护大楼幕墙设备。
实现“向日葵”功能。在夏日系统 控制电动遮阳把强烈日照遮挡在外， 保持室内低温，防止光污染；在冬 季借暖光，有助提高室温。节省大 量能源。
中央控制系统
通过触摸屏和图形化的界面可对建筑各个区域的灯 光、电动窗、电动窗帘、空调暖通、排水排风及影 音等设备进行集中监视和控制
KNX 控制方式
KNX 通过丰富多样、灵活多变的控制方式 实现对上述设备的智能化管理，包括：
就地控制、人体感应控制、照度感应控制、 气象感应控制、时间控制、 红外遥控、场 景控制、逻辑控制、中央集中监控、消防联 动控制；BA、BMS及其他系统联动控制
泛光照明，园林景观
自然光变暗时，系统自动将大部分泛光照明和园林 照明打开，到夜间例如11点时，定时将部分泛光照 明和园林照明关闭，只留下少量基本照明，天亮时 ，光感自动将剩下的灯光自动关闭
与消防联动，在出现消防报警时，强行关闭空 调；打开抽风设备；关闭正常照明；启动紧急 照明控制，显示逃生方向
会议室、多功能厅、宴会厅
在会议室现场安装智能面板满足灯光场 景控制，温控和遥控功能
会议室中安装人体感应，可做到有人开 灯/开空调，无人关灯/关空调，以免忘 记造成浪费
通过触摸屏的图形界面可进行各种灯光 场景及AV场景控制：会议场景、演讲场 景、休息场景、放映场景等
电动窗帘及百叶自动控制，提供给领导 一个稳定、舒适、私密的办公环境
卫生间
所有卫生间内照明、空调、抽风机 全由感应器自动控制
有人使用时自动开灯、抽气扇和空 调；无人使用时自动关闭灯光和空 调；延时关闭抽气扇。

ISC – SHUZHONGMING 04-2008 - EN
8
Thank You... 上海傲举经贸发展有限公司 T:021-68530126 E:ao.ju@
ISC – SHUZHONGMING 04-2008 - EN 9
KNX智能家居解决方案 智能家居解决方案
1
KNX智能家居解决方案 智能家居解决方案
系统简介
智能面板带遥控 多功能带温控面板 移动感应器 光线感应器 气象感应器 彩色触摸屏
KNX 总线
开关模块
220VAC
调光模块
百叶窗模块
风机盘管模块
电源供应器
220VAC
灯光
调光灯
遮阳/百叶窗 遮阳 百叶窗
风机盘管
ISC – SHUZHONGMING 04-2008 - EN
6
KNX智能家居解决方案 智能家居解决方案
应用功能
走道、 走道、楼梯 走道、楼梯等处配置了移动感应器。 人到哪里，灯亮到哪里，人走灯灭。 灯光渐亮功能则可在夜晚防止强光对 人眼的刺激。同时，走道、楼梯的灯 光还可以用各房间里的控制面板进行 控制，设置一定的延时关闭功能。除 此之外，此移动感应器还可设定为只 在天黑时起作用，白天不起作用，也 可设定在节假日不起作用。
knx智能家居解决方案1系统简介knx总线光线感应器智能面板带遥控多功能带温控面板移动感应器气象感应器knx智能家居解决方案彩色触摸屏iscshuzhongming042008en2220vac电源供应器灯光调光模块调光灯开关模块遮阳百叶窗220vac百叶窗模块风机盘管模块风机盘管knx智能家居解决方案应用区域?门厅客厅餐厅控制灯光电动窗帘电动门窗风机盘管空调地暖家庭影院控制灯光投影幕布风机盘管空调电视投影仪dvd功放卧室控制灯光电动窗帘电动门窗控制灯光电动窗帘电动门窗风机盘管空调地暖卫生间控制灯光通风排气扇地暖浴缸走道楼梯控制灯光车库庭院游泳池球场控制灯光庭院门通风排气扇浇花喷灌??风机盘管空iscshuzhongming042008en3???触摸屏knx智能家居解决方案应用功能门厅客厅餐厅?正门入口处安装触摸屏可对整个住宅的灯光窗帘空调地暖进行集中监视和控制并设置各种个性化的控制模式

KNX/EIB智能建筑控制系统方案一、电气KNX/EIB智能建筑控制系统介绍随着人们对建筑品味的日益提高，人们在希望降低能源消耗的同时，对建筑物电气安装的灵活性、舒适性与功能性也提出了越来越高的要求，它有力的推进了建筑系统工程的发展。

建筑系统工程的基础是建筑安装技术的一体化，打破行业的界线，将智能化的家庭技术与楼宇技术的全部功能包揽于一身。

传统的电气安装技术已难以满足现代化建筑的需要，所谓智能化的建筑成为当今先进建筑的必然。

早在20世纪80年代中期，各家公司就已不谋而合的酝酿着将总线技术应用于电气安装技术与楼宇技术，人们已经发现各个厂家专用系统的进入市场，给市场的相互广泛渗透设置了屏障。

在此背景下，发源于欧洲的KNX/EIB（European Installation Bus，欧洲安装总线）智能安装系统应运而生。

KNX/EIB是将目前计算机控制技术领域最新的现场总线技术应用于传统的电气安装领域的新技术，它使来自各行各业各工种的各个单独的产品和系统联合成为一个相互联通的系统，有效地实现了对照明、调光、百叶窗、场景控制、用电负荷控制、安保、供热系统等的智能控制，达到安全、节能、人性化的效果，并能在今后的使用中方便地根据用户的需求进行变更，成为真正灵活智能的电气安装系统。

它的优势是传统电气安装所无法比拟的。

1. KNX/EIB 面向未来的电气安装系统现代的建筑离开电是无法想象的。

无论是传统的照明和插座，还是现代化的通讯、安保等技术，都离不开电的供应。

KNX/EIB技术本身是在传统电气安装技术基础上引入现场总线概念而发展起来的，它对传统电气安装技术而言是一次突破性的革命，是当今建筑技术领域非常优秀的技术标准。

KNX/EIB总线系统适用于工业建筑、楼宇建筑和住宅建筑。

工程设计简单和使用过程中的灵活性与经济性，已经使KNX/EIB获得了日益广泛的应用，它克服了传统安装技术的诸如控制电缆的数量的不断增多、工程设计耗时费力、火灾负担高以及维修与故障查找的能见性差等许多缺点，综合了过去必须使用许多单个系统才能完成的建筑功能，它具有现场总线技术的核心优点如系统结构简单，设计、安装和维护方便，全分散控制等，解决了建筑中由于涉及工种和功能过多而导致系统过于独立和操作复杂的问题，电力线可直接通向用电设备，传感器可方便的用总线电线来连接，相同的界面、相同的按钮、跨行业的一体化控制，应用领域空前扩展。

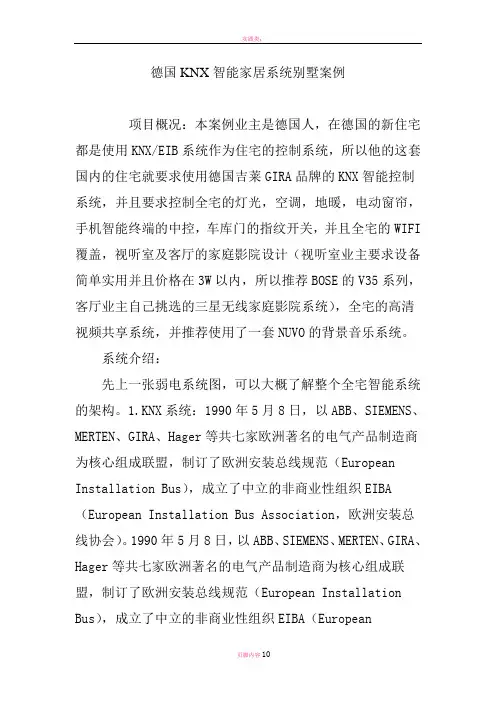

德国KNX智能家居系统别墅案例项目概况：本案例业主是德国人，在德国的新住宅都是使用KNX/EIB系统作为住宅的控制系统，所以他的这套国内的住宅就要求使用德国吉莱GIRA品牌的KNX智能控制系统，并且要求控制全宅的灯光，空调，地暖，电动窗帘，手机智能终端的中控，车库门的指纹开关，并且全宅的WIFI 覆盖，视听室及客厅的家庭影院设计（视听室业主要求设备简单实用并且价格在3W以内，所以推荐BOSE的V35系列，客厅业主自己挑选的三星无线家庭影院系统），全宅的高清视频共享系统，并推荐使用了一套NUVO的背景音乐系统。

系统介绍：先上一张弱电系统图，可以大概了解整个全宅智能系统的架构。

1.KNX系统：1990年5月8日，以ABB、SIEMENS、MERTEN、GIRA、Hager等共七家欧洲著名的电气产品制造商为核心组成联盟，制订了欧洲安装总线规范（European Installation Bus），成立了中立的非商业性组织EIBA （European Installation Bus Association，欧洲安装总线协会）。

1990年5月8日，以ABB、SIEMENS、MERTEN、GIRA、Hager等共七家欧洲著名的电气产品制造商为核心组成联盟，制订了欧洲安装总线规范（European Installation Bus），成立了中立的非商业性组织EIBA（EuropeanInstallation Bus Association，欧洲安装总线协会）。

2002年5月，欧洲三大总线协议EIB(欧洲安装总线)、EHSA(欧洲住宅系统)和 BatiBus合并成立了Konnex协会，提出了KNX 协议。

KNX标准以EIB标准为基础，针对智能家居和网络控制制定了同EIB完全兼容的标准，提供了家庭、楼宇自动化的完整解决方案。

KNX技术是目前世界上唯一的、开放式家庭和楼宇自动化控制的国际标准，适用于照明、百叶窗和各种安全系统的控制，可以应用于采暖、通风、空调、监视、异常情况报警、供水、能源计量和管理以及家用电器、音响设备的控制等领域。
