中考总复习+电功和电功率

端．
(4)(2022·无锡)接通电源，闭合开关后，无论怎样移动滑片，小灯泡均
不发光，电流表指针不偏转，电压表指针有明显偏转，说明电压表与电
源之间的电路连接是串串联联．若电路中只有一处故障，则可能是小小灯灯泡断
路路.
泡断
(5)排除故障后，移动变阻器的滑片到某一位置时，电压表的示数为 1 V， 此时应将变阻器的滑片向左左(选填“左”或“右”)滑动，直到电压表的 示数为 2.5 V 时为止，此时电流表的示数如图乙所示，则电流值为 00..2244A， 小灯泡的额定功率为 00..66W.
2．若题目中给出了用电器的额定功率、额定电压，我们可以根据欧姆定
律、电功率公式求相关物理量．
(1)求额定电流：由 P 额＝U 额 I 额⇒I 额＝PU额额
(2)求电阻：由
PI＝＝UURI⇒RR＝＝UPPI2额额额2额
(3)求实际功率：利用 R 不变(不考虑温度对电阻的影响) P 实＝UR实2 或 P 实＝I2实R 或 P 实＝(UU实额)2P 额
0
考点 2：电功和电功率
1．电功和电功率
类型
电功
电功率
电流做功是电能转化为其他 电功率等于□10电电功与□11时时间之
定义 形式能的过程，有多少电能发 比，是表示电流功□12做做功功快快慢间的物 生了转化，就说电流做了多少 理量．用符号 P 表慢示 功．用符号 W 表示
国际单位：瓦特(W)；
国际单位：焦耳(J)；
★(2022·九龙坡区三模)如图所示的电路中，L1标有“6 V 3 W”， L2标有“3 V 3 W”，闭合开关后，两灯均发光，此时两电压表示数之比 U1∶U2＝55∶∶1，1若将两灯并联后接入 3 V 电路中，则两灯的实际功率之比 P1∶P2＝11∶∶4.4(不计温度对灯丝电阻的影响)

中考第一轮复习——电功率重点、难点：1. 串、并联电路中电功和电功率的计算。

2. 用伏安法测电功率的实验和注意事项。

知识点一：电功1. 定义：电流通过某段电路所做的功叫电功。

2. 实质：电流做功的过程，实际就是电能转化为其他形式的能（消耗电能）的过程；电流做多少功，就有多少电能转化为其他形式的能，就消耗了多少电能。

3. 规定：电流在某段电路上所做的功，等于这段电路两端的电压，电路中的电流和通电时间的乘积。

4. 计算公式：W=UIt =Pt （适用于所有电路） 对于纯电阻电路可推导出：W= I 2Rt= U 2t/R ①串联电路中常用公式：W= I 2Rt W 1:W 2:W 3:…W n =R 1:R 2:R 3:…:R n ②并联电路中常用公式：W= U 2t/R W 1:W 2= R 2:R 1③无论用电器串联或并联，计算在一定时间内所做的总功时，常用公式W= W 1+W 2+…W n 5. 单位：国际单位是焦耳（J ）常用单位：度（kW ·h ） 1度=1千瓦时=1 k W ·h=3.6×106J 6. 测量电功：（1）电能表：是测量用电器在某一段时间内所做电功（某一段时间内消耗电能）多少的仪器。

（2）电能表上“220V”“5A”“3000R/kW ·h”等字样，分别表示：电能表额定电压220V ；允许通过的最大电流是5A ；每消耗一度电电能表转盘转3000转。

（3）读数：A 、测量较大电功时，示数读刻度盘。

①最后一位有红色标记的数字表示小数点后一位。

②电能表前后两次读数之差，就是这段时间内用电的度数。

B 、测量较小电功时，读表盘转数。

知识点二：电功率1. 定义：电流在单位时间内所做的功。

2. 物理意义：表示电流做功快慢的物理量。

灯泡的亮度取决于灯泡实际功率的大小。

3. 电功率计算公式：P=UI=W/t （适用于所有电路） 对于纯电阻电路可推导出：P= I 2R= U 2/R ①串联电路中常用公式：P= I 2R P 1:P 2:P 3:…P n =R 1:R 2:R 3:…:R n ②并联电路中常用公式：P= U 2/R P 1:P 2= R 2:R 1③无论用电器串联或并联，计算总功率时，常用公式P= P 1+P 2+…P n 4. 单位：国际单位是瓦特（W ） 常用单位：千瓦（kW ） 知识点三：额定功率和实际功率1. 额定电压：用电器正常工作时的电压。

中考物理知识点专题总结—电功率（考前必看）一、思维导图二、知识点总结知识点一：电功1.电功：电流通过某段电路所做的功叫电功。

2．电流做功的实质：电流做功过程，实际就是电能转化为其他形式的能（消耗电能）的过程；电流做多少功，就有多少电能转化为其他形式的能，也就消耗了多少电能。

3.电流做功的形式：电流通过各种用电器使其转动、发热、发光、发声等都是电流做功的表现。

4．规定电流在某段电路上所做的功，等于这段电路两端的电压，电路中的电流和通电时间的乘积。

5．电功公式：Pt UIt W ==（适用于所有电路）；对于纯电阻电路可推导出：RtI t RU UIt W 22===（1）串联电路：2121R R W W =；（2）并联电路：1221R R W W =；（3）在任何情况下，在一定时间所做的总功n W W W W ⋅⋅⋅++=21。

6．电功单位：在国际单位制中，电功单位是焦耳（J ）；常用单位还有度（kwh ），1度=1千瓦时=1kWh=3.6×106J ；“1度”的规定：1kw 的用电器工作1h 消耗的电能。

知识点二：电能表电功的测量1.电能表：是测量用户用电器在某一段时间内所做电功（某一段时间内消耗电能）的仪器。

2.电能表上“220V 、5A 、3000R/kW·h”等字样，分别表示：电能表额定电压是220V ；允许通过的最大电流是5A ；每消耗一度电电能表转盘转3000转。

3.读数时：①最后一位有红色标记的数字表示小数点后一位；②电能表前后两次读数之差，就是这段时间内用电的度数。

知识点三：电功率1．电功率：电流在单位时间内所做的功。

2．电功率物理意义：表示电流做功快慢的物理量。

3．电功率公式：t W UI P ==（适用于所有电路），推导公式：RU R I P 22==（适用于纯电阻电路）。

（1）串联电路中2121R R P P =；（2）并联电路中：1221R R P P =；（3）无论用电器串联或并联，计算总功率常用公式P=P 1+P 2+…P n 。

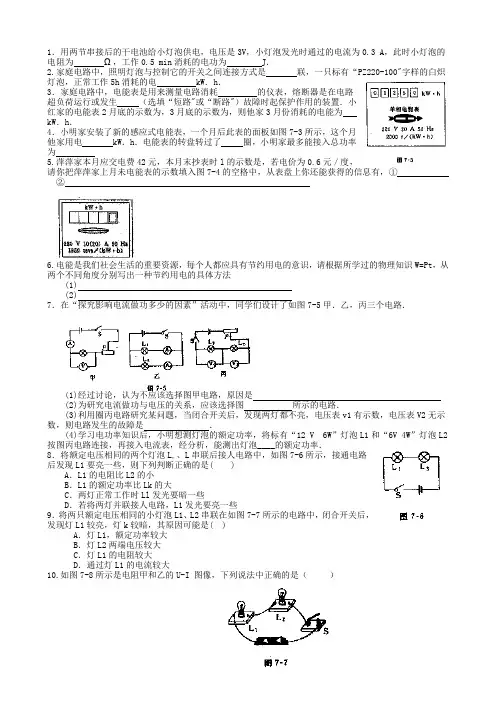

1．用两节串接后的干电池给小灯泡供电，电压是3V，小灯泡发光时通过的电流为0.3 A，此时小灯泡的电阻为Ω，工作0.5 min消耗的电功为 J．2.家庭电路中，照明灯泡与控制它的开关之间连接方式是联，一只标有“PZ220-100"字样的白炽灯泡，正常工作5h消耗的电 kW．h．3．家庭电路中，电能表是用来测量电路消耗的仪表，熔断器是在电路超负荷运行或发生（选填“短路"或“断路"）故障时起保护作用的装置．小红家的电能表2月底的示数为，3月底的示数为，则他家3月份消耗的电能为kW．h．4．小明家安装了新的感应式电能表，一个月后此表的面板如图7-3所示，这个月他家用电 kW．h．电能表的转盘转过了圈，小明家最多能接入总功率为5.萍萍家本月应交电费42元，本月末抄表时l的示数是，若电价为0.6元／度，请你把萍萍家上月未电能表的示数填入图7-4的空格中，从表盘上你还能获得的信息有，①②6.电能是我们社会生活的重要资源，每个人都应具有节约用电的意识，请根据所学过的物理知识W=Pt，从两个不同角度分别写出一种节约用电的具体方法(1)(2)7．在“探究影响电流做功多少的因素”活动中，同学们设计了如图7-5甲．乙，丙三个电路．(1)经过讨论，认为不应该选择图甲电路，原因是(2)为研究电流做功与电压的关系，应该选择图所示的电路．(3)利用圈丙电路研究某问题，当闭合开关后，发现两灯都不亮，电压表v1有示数，电压表V2无示数，则电路发生的故障是．(4)学习电功率知识后，小明想测灯泡的额定功率，将标有“12 V 6W”灯泡L1和“6V 4W”灯泡L2按图丙电路连接，再接入电流表，经分析，能测出灯泡____的额定功率．8．将额定电压相同的两个灯泡L,、L串联后接人电路中，如图7-6所示，接通电路后发现L1要亮一些，则下列判断正确的是( )A．L1的电阻比L2的小B．L1的额定功率比Lk的大C．两灯正常工作时Ll发光要暗一些D．若将两灯并联接人电路，L1发光要亮一些9．将两只额定电压相同的小灯泡L1、L2串联在如图7-7所示的电路中，闭合开关后，发现灯L1较亮，灯k较暗，其原因可能是( )A．灯L1，额定功率较大B．灯L2两端电压较大C．灯L1的电阻较大D．通过灯L1的电流较大10.如图7-8所示是电阻甲和乙的U-I 图像，下列说法中正确的是（）A电阻甲和乙都是阻值不变的电阻B当乙两端电压为2v时，R乙=5 ΩC．甲、乙串联在电路中，当电路电流为0.2 A时，电源电压为2 VD甲，乙并联在电路中，当电源电压为2V n寸，电路总功率为12W11．甲、乙两只普通照明灯泡的铭牌如图7-9所示，下列说法中正确的是( )A．两灯均正常发光时，乙灯消耗的电能较多B．两灯均正常发光时，甲灯的电阻小于乙灯的电阻C. 两灯串联在220伏的电路中，甲灯比乙灯亮D．将乙灯接人110伏电路中·它的实际功率为50瓦12．如图7-10中三只电灯完全相同，某同学对该电路进行了以下分析判断，正确的是( ) A．S1、s2都闭合时，三只灯均发光B S，、S2都断开时．L1和L2两只灯发光，L3，不发光C．S1、S2都闭合时，电流表的示数小于S1、S2都断开时电流表的示数D．S1、S2都断开时，电路消耗的功率小于S1、S2都闭合时电路消耗的功率13.清华大学的虞吴教授致力于第三代照明技术--LED灯的普及工作．LED灯的能耗小，造价低廉，使用寿命长，虞吴自制的LED台灯，用电压为6伏的电源供电，正常工作电流为300毫安．那么，此LED台灯正常工作时的功率为( )A．1 8瓦 B．18瓦 C．180瓦 D．1 800瓦14．（Z010．哈尔滨j 20 W高教节能灯的亮度相当于100 W的白炽灯，一户居民家中的4只100 W的白炽灯均换成该节能灯，若平均每天使用5小时，30天可以节电度，可节约电费元．（已知电费是0．5元／kW．h）15．（ZOIO．北京）定值电阻R消耗的电功率P随通过R的电流J变化的图像如图7 11所示，请根据图像判断：当通过R的电流，为0.3 A时，电阻R梢耗的电功率P为16．一盏标有“P2220 100”的电灯，正常工作时的电流是 kW．h的电能可使该灯正常工作 h．17．如图7-12所示的电路，电源电压为3V，闭台开关，电压表示数为1V．则灯泡L2两端的电压为 V，灯泡L1，与L2的电功率之比为．18．在图7-13甲所示的电路中，闭合开关S后，电压表的示数为·2V，两个电流表的指针指在图乙所示的同一位置，则电灯L1中的电流L1= A，L1的电阻R1= Ω，电路的总电阻R= Ω；电灯L1消耗的电功率P．与L2消耗的电功率P2之比为19．如图7—14所示是测定小灯泡电功率的实验电路．闭合开关S，使滑片P向左不断移动，则电流表的示数（选填“增大”“不变”或“减小”），小灯泡消耗的电功率（选填“增大”“不变”或“减小”）．20．灯泡L的额定电压为6V，小明通过实验测得其电流随电压变化的曲线如图所示，由图7 -15可知，当灯泡L正常发光时，通过其灯丝的电流是 A，此时灯泡L的电阻是Ω；通过调节滑动变阻器，使灯泡L两端的电压为3V，则此时灯泡L消耗的实际功率为 W．21．某导体两端电压为6 V，通过它的电流为0.5 A．10s内通过该导体横截面的电荷量为库，电流做功为焦，一盏1OW的节能灯亮度相当于一盏100W的白炽灯，若它们都正常发光10小时，节能灯与白炽灯相比，可节能 kW．h22．一盏白炽灯泡铭牌上标有“22OV 100W”字样，则这盏灯正常发光时的灯丝电阻为Ω．灯泡正常发光1 min．灯丝消耗的电能为 J．如果灯丝断了之后重新将灯丝搭上，灯丝电阻变为440 Ω，通电后灯泡消耗的电功率 w．23.某工厂在节能增效活动中，仅2009年下半年就节电5OO0 kW．h．一位电视台记者在报道这个工厂节约用电的经验时，手举一只理发用的电吹风说：“我这里有一只理发用的电吹风，它的功率是500瓦，也就是0.5千瓦，这个厂半年节约的电力可以开动10000个这样的电吹风，”请你指出这位记者报道中说法的错误之处，并说船错误原因．24．如图7-16所示是小李家的部分电路，灯L上标有“220V 40W”．他将电阻丝电阻为40Ω的电热水壶插入插座，发现烧开满壶水需要5 min，电热水壶的电阻丝产生的热量为3×l05 J．若灯丝和电阻丝的电阻均不随温度变化，求：(1)火线与零线间的实际电压为多少；(2)开关S闭合时，灯L的实际功率是多少．25．小明同学用三个电表（电压表或电流表）、两个小灯泡、开关、导线及电源连接成如图7-17所示的电路进行实验，闭合开关后，两灯泡均发光，小明记录的三个电表的读数为：6V；1.5A；0.5A．(1)画出实验电路图，并指出甲、乙、丙三个电表的读数分别是多少；(2)计算L1的电阻和电路消耗的总功率．26．家用电器工作时往往达不到额定的电压和功率，某同学在家中做r如实验：他首先查看自己家的电能表，表上标有“3600R/kW．h”宇样；随后他关闭了家中所有用电器，只让一只标有“220V 1210W”的电水壶盛满水持续工作，与此同时，观察到电能表转盘3分钟转过180圈．假设电水壶的电阻保持不变，求：(1)电水壶的电阻；(2)电水壶工作时的实际电功率；(3)该同学家的实际电压，27.如图7-18所示电路，滑动变阻器上标有“50Ω 1A”，电源电压恒为6V，电流表量程为0～O.5A．电压表量程为O～3V．闭合开关S．移动滑动变阻器滑片到某一位置时，电流表示数为0.2 A，电压表示数为2 V，求：(1)电阻R，的阻值；(2)此时滑动变阻器消耗的功率；(3)为保证电路安全，电阻R1上允许消耗功率的范围．28．如图7-19所示，电源电压不变，电戳R1为30Ω，电流表示数为O.2A．闭合开关后，电流表示数变为0.5A，求；(1)电源电压（2)电阻R的电功率．29．在如图7-20所示的电路中．R=l0 Ω．R2=20 Ω，闭合开关后，电流表的示数为0.3 A．求：(1)电阻R1两端的电压；(2)通过电阻R2的电流;(3)电路消耗的总功率．30．在“测定小灯泡额定功率”的实验中，当手移动变阻器滑片时，眼睛应观察( ) A．灯泡的发光情况 B．变阻器滑片的位置C．电压表的示数 D．电流表的示数31．下列电路图7-21中电源电压U保持不变，小灯泡的额定电压为U0，且U>U0定值电阻的阻值为R在不改变电路连接的情况下，能测出小灯泡额定功率的是( )32.按如图7-22 所示的电路图做测量小灯泡额定功率的实验时出现下列两种情况；(1)一位同学连接好电路，在闭合开关时发现小灯泡不亮,电流表无示数，但电压表有示数，出现这种故障的原因是．(2）一位同学连接好电路，在闭合开关时发现小灯泡比正常工作时高，这说明他在闭合开关前没有33.在”测定额定电压为3.8V小灯泡电功率”的试验中(1)某同学在连接实验电路时还有导线未接E，如图7-23甲所示，请你用笔画线代替导线，正确完成电路连接（请勿更改原有导线，导线不得交叉）(2)闭合开关前，应将滑动变阻器的滑片移到 (选填“A”或“B”)端；(3)闭台开关，移动滑动变阻器的滑片到某处时，电压表示为为3 V.要测量小灯泡的额定功率，应将滑动变阻器滑片向____（选填“A”或“B”）端移动，当电压表示数为 v时，小灯光正常发光，此时电流表的指针位置如图乙所示，则小灯泡的额定功率是 W．34．楠楠同学在资料上看到了一份材料，某大学物理系的同学在测定额定电压为2.5 V小灯泡的电阻的实验中，得到部分U和，的数据如下表所示(l)楠楠根据表中的数据，画出该小灯泡的电流跟电压变化的图像，于是设计了如图所示的坐标图.①请你帮楠楠在坐标图7-24中画出该小灯泡的电流跟电压变化的图像②从材料或图像中可知，该小灯泡的额定电流为 A,正常发光时的电阻为Ω．(2)楠楠还想利用初中的物理实验器捌，通过实验来验证上述表格中的每-组数据是否正确，于是她又设计了如图7-25甲所示的电路图，同时找来了实验器材并连接了部分实物电路，其中电源用的是2 节新干电池，滑动变阻器的电阻可在0-50Ω内调节.①请你用笔画线代替导线，按照图甲所示电路图，帮楠楠将图乙中的实物电路图连接完整；②闭合开关前，滑动变阻器的滑片应移到端（选填“A或B”）实验中，由于操作不小心等原因，导致电压表的示数变为零，电流表的示数增大．则电路可能出现的故障是③楠楠通过这个实验来验证上述表格中的每一组实验数据的正确性，你认为楠楠能做到吗？请简要说明理由．35．在“测定2.5 V小灯泡功率”的实验中,小红设计了如图甲所示的电路．(1)请在图7-26的“0”内填人合适的“灯泡”和“电表”符号．(2)小红按电路图连接电路，进行实验t测得数据如下表所示．断开开关时，发现电表如图乙所示，其中电流表出现这种现象的原因是(3)假如不重新实验，请你利用小红已获取的信息，计算出该灯泡的额定功率是 W．若小灯泡两端的实际电压为3 V．则小灯泡的实际功率额定功率（选填“大于”“等于”或“小于”）．36．（2010．上海）小华同学做“测定小灯泡的电功率”实验，电源电压为3V且保持不变，滑动变阻器标有“3A 5Ω”的字样，所用小灯泡是额定电压为“2.2V”和“2.5V”中的一个．(1)小华连接的电路如图7-27（a)所示，图中尚有一根导线来连接，请用笔画线代替导线在图中正确连接．(用2B铅笔在答题纸的相应位置连线）(2)闭合开关后，移动滑动变阻器的滑片，发现滑片在中点附近某位置时，小灯泡正常发光，此时电流表的示数如图7-27(b)所示，测该实验中所用小灯泡的额定功率为 W．接着，小华又移动滑动变阻器的滑片，发现小灯泡发出耀眼的亮光，则此时小灯泡的电功率额定功率（选项“小于”“等于”或“大于”）．可判断他是将滑片向变阻器的端移动（选填“左”或“右”）．37．在“测量小灯泡的电功率”的实验中，小悦设计了如图7-28所示的电路，已知小灯泡的额定电压为3.8 V，电源电压恒为6V．(1)为保证电路的安全，连接器材时，小悦应该开关．(2)闭合开关进行实验时，小悦发现无论怎样移动滑动变阻器的滑片，电流表和电压表的示数都不发生变化，且灯泡发光较暗，产生这种现象的原因是:(3)排除故障后,小悦移动滑动变阻器的滑片P至某一位置时，电压表示数是2.7 V．为使小灯泡正常发光，她应将滑片P向（选填“a”或‘b”）端移动．(4)当小灯泡正常发光时，电流表的示数为0.3A，则小灯泡的额定功率是 W．38.在“测定小灯泡额定功率”的实验中，电源电压为4.5 V且保持不变，小灯泡额定电压为2.5V，电阻约为10Ω．(1)请你用笔画线代替导线，将图7-29甲中的实物电路连接完整．(2)当小明同学接要求将图7-29甲电路正确连接后，闭合开关，移动变阻器滑片P到某一点时．电流表示数（如图7-29乙所示）为 A．电压表示数(如图7-29丙所示）为 V．若他想测量小灯泡的额定功率，应将图7-29甲中变阻器滑片P向端（填“A”或“B”）移动，使电压表的示数为2.5 V．(3)另-组的小红同学在连线时，不小心将线接错了．闭合开关后，移动变阻器滑片P．发现电流表示数变大时，电压表示数却变小，你分析一下产生这个现象的原因是39.在“测定小灯泡的电功率”实验中，电源电压6 V，小灯泡L的额定电压是2.5 V，电阻大约10Ω左右，可供选用的滑动变阻嚣R1和R2的最大阻值分别为10Ω、50Ω．实验电路如图7-30(a)所示．(1)应该选用的滑动变阻器是（选填“R1”或“R2”）；(2)电路正确连接后、闭合开关，发现小灯泡不亮，但电流表有示数’援下来应进行的操作是（填序号）；A．更换小灯泡B．检查电路是否断路C．向左移动滑动受阻器滑片D．向右移动滑动变阻器滑片(3)如图7-30(b)是根据实验数据绘成的U-I像．根据图像提供的信息，可计算出小灯泡的额定功率是 w，当滑动变阻器的滑片向左移动时．小灯泡的电阻将变(4)继续移动滑片．小灯泡突然熄灭 .此时电流表示数为0．而电压表有示数，那么发生的故障是，此时电压表的示数是 V．40.某同学利用电压表和电流表测量发光二极管LED发光时的实际功率，电源为两节干电池．(1)请按图7-3l甲电路，将图7-32中的电流表和电压表正确地接入电路．(2)该同学正确地连接电路后，台上开关，发现无论怎样调节滑动变阻器，电压表的示数总为3V不变，电流表的读数总为0．发生故障的原因可能是或（均选填下列选项巾的字母代号）． A．LED正、负极接反了B．LED断路C．LED短路D．滑动变阻器滑片接触不良E．电压表接触不良(3)清除故障后，小明将滑片P向右滑动时，电压表示数将（填“增大”、“减小”或“不变”）．当P滑到某一位置时，两表读数如图乙所示，则此时通过该电路的电流为 A，发光二极管消耗的功率为 W．41．下列用电器中，利用电流热效应工作的是( )A．电风扇 B．电动机 C．电视机 D．电饭锅42．电熨斗通电一段时间后变得很热，而连接电熨斗的导线却不怎么热，这主要是因为( ) A．导线的绝缘皮隔热B.导线散热比电熨斗快C．通过导线的电流小于通过电熨斗的电流D．导线的电阻远小于电熨斗电热丝的电阻43．一根阻值为50Ω的电阻丝，通电100s，通过的电流为，则电流通过电阻丝产生的热量为 J 44．某工厂开发研制了一种高、中、低三挡家用电火锅，观察其内部结构发现是由两个相同的发热电阻丝构成．改变挡位就是改变电热丝连人电路的方式．研究发现：旋动开关，当转换开关在中挡位置时，发热功率为600 W，这时只有一个电阻丝连入电路，那么，当转换开关分别处于高、低两挡位置时，其热功率分别为 w和 w．45．如图7-33所示是一种煲汤用的电热锅工作原理图，其中温控器的作用是每当水沸腾后能自动断电一段时间，电热锅的部分参数如下表所示，(1)三脚插头上标着E的导线和相连，插座上相应的导线和相连．(2)调节切换开关可以使电热锅处于“关、高温、自动、保温”四种工作状态，则原理图中的切换开关连接触点“”时为保温挡，小明发现，当电热锅处于保温挡正常工作时，不论加热多长时问，都不能使锅内的汤水沸腾，原因可能是(3)该电热锅处于高温挡正常工作时，使4,5 L的水温度升高54℃需要42 min，那么电热锅的效率为多少？[C水=4.2×l03 J／(kg．℃)]46．如图7-34所示是探究电流产生热量与电阻关系的电路，Rl=5Ω，R2=10Ω闭合开关后，电流表示数为1A．通过电阻R,1电流是 A，通过电阻是的电流在10 s内产生的热量是 J．47．小明在商场看到外形和容量完全相同，但额定功率分别是800 W和1 200 W两种规格的不锈钢电热水壶．他认为800 W的电热水壶功率小，比较省电，如果从节能的角度考虑，你认为他的想法台理吗？请说明理由．48．小宇和小刚想利用如图7-35所示的装置来探究“导体产生的热量与其电阻大小的关系”．两只相同的烧瓶中装有适量的煤油-烧瓶A中浸泡着一段铜丝，电阻较小：烧瓶B中浸泡着一段镍铬合金丝，电阻较大，温度计显示煤油的温度．(1)为保证实验科学合理，两个烧瓶中所装煤油的质量应该．(2）实验中，小字和小刚发现B烧瓶中温度计的示数升高得快，这表明：在电流和通电时间相同的情况下．导体的电阻越大，产生的热量49．为了探究影响电热的因素，实验室准备了两个装满煤油的烧瓶、两个带有橡皮塞的粗细均匀的相同玻璃管，两根不同阻值的电阻丝，以及滑动变阻器、开关、导线、电源等，两个实验小组根据提供的实验器材，分别设计了图7-36甲、乙所示的两个方案(1)这两个方案的共同点是通过观察什么知道电热的多少．(2)甲方案探究的问题是什么？(3)乙方案探究的问题是什么？50．董妍同学设计了如图7- 37所示的实验装置，探究“电流的热效应跟电阻大小的关系”．(1)说明利用该实验装置如何解决探究的问题；(2)实验过程中她发现实验现象并不明显，可能的原因是什么？（写出两种）(3)张晖同学利用电流的热效应烧水，观察到水沸腾后继续加热，水的温度却保持不变，既然水没有变得更热，那么电热器所供给的能量跑到哪里去了呢？该同学猜想能量可能跑到水蒸气里去了，请你从不同的角度用生活经验或实验现象予以证实．51．小宁设计了一种照明电路图，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关灯都不能发光，如图7-38所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是( )52．某同学家室内的电灯均正常工作，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，室内电灯全部熄火，发生这一现象的原因可能是( )A．插座处短路 B．台灯插头处短路C．白灯开关处短路 D．白灯灯头处短路54．如图7一4所示的家庭电路中不符合要求的是( )55．以下涉及家庭用电的一些做法，符合要求的是( )A.使用绝缘皮酸损的插头B.使用试电笔时，手与笔尾金属体接触C.控制电灯的开关接在零线上D.用湿布撩抹插座56．许多家用电器的三脚插头有一特别之处三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长，如图7-41所示．这样设计是为了( )A.插头插入插座时，电器外壳先接地；拔出时，电器外壳后离开地线B.方便识别火线和零钱插脚C.延长插头使用寿命D.使插头的造型更美观57.如图7-42所示家庭电路连接正确各元件均正确，下列有关说法正确的是（）A.洗衣机接入三孔插座后电灯与洗衣机是串联的B.洗衣机接入三孔插座能使洗衣机金属外壳接地C.闭合开关时人接触I3点或C点都可能引起触电D.断开开关时A，B两点都能使试电笔氖管发光58．某试电笔中有一个阻值为1100kΩ的高值电阻，这个电阻与发光氖管是联座接的；用它测家庭电路的火线时，氖管发光，这时通过人体的电流约为 mA．59．(2010．山东聊城)王凡把新安装好的即热式电热水器接人家庭电路巾时，家里的其他用电器突然同时停止了工作，他用试电笔检测，发现总保险丝断了，引起电路中电流过大的原因可能是发生了短路或图7-43所示为王凡手拿试电笔检测电路的示意图，其中正确的是．60．如图7-44所示，电路中打“×”处表示断路之处，若开关s闭合后，用试电笔测试电路中A、B、C 点，则不能使试电笔氖灯发亮的点是____．61．如图7-45甲所示·是小明常用的一个插线板．他在使用中发现：插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电．根据上述现象，在图7-45乙中画出插线板中开关，指示灯和插孔的连接方式，并与电源线接通．62. 下列四种做法，符合安全用电原则的是( )A．将开关安装在灯泡和零线之问B.发生触电事敞后，先切断电源再救人C．用湿抹布擦拭正亮着的台灯灯泡D. 使用试电笔时，手与笔尖金属体接触63．（2010．山东烟台）家庭电路及家用电器在设计安装上都考虑到用电安全问题．下列措施中，与安全用电无关的是( )A．控制家用电器的开关应安装在火线B．连接各户的总开关上安装漏电保护器C．洗衣机、电冰糖等用电器应使用三脚插头D.为使用方便安装插座64．下列做法中，符合安全用电要求的是（）A．开关应接在零线上B．发现有人触电时，应立即切断电源C．电热水器的金属外壳不需要接地D．用电器失火时，应迅速向用电器泼水65．如图7-46所示，电源电压保持不变．R1：R2=1:2其闭合S1时,电流表的示数为0.3A，R1消耗的功率为P1；只闭合S2时，R0耗的功率为0.8W．R消耗的功率为P2．且P1：P2=9：8．则下列结果正确的是( ) A．电源电压为12VB．R0的阻值为40ΩC．R的阻值为20ΩD．R0先后两次消耗的功率之比为3：266.如图7-47所示的两个电路中，电源电压恒定且相等，两个灯泡的规格相同．闭合开关S，当滑动变阻器的滑片P器从中点向右滑动的过程中，关于灯泡L1和L2的亮度情况，下列判断正确的是( ) A．L1和L2都变亮 B.L1和L2都变暗C．L1始终比L2亮 D．L2始终比L1亮67．如图7—48电路中电源电压保持不变，闭合开关后，滑动变阻器滑片从左端向右移动的过程中，下列说法正确的是( )A．电压表示数逐渐变大 B电流表示数逐渐变小C．电灯的亮度逐渐增大 D.电路总功率逐渐变小68. 一台“220V 1100w”的电热水器，正常工作10min消耗的电能是 J；如果它的电源线比标准的细，则它的电阻比标准电源线的电阻 ,产生的热量多，就会出现电源线过热的现象．因此，购买家用电器时一定要选择经过国家质量认证的台格产品．69.如图7-49甲所示的电路中，电源电压不变，闭合开关s．将滑片P移到某一位置时，电压表示数为6V．两个电流表指针的位置均如图乙所示，则R1电阻是Ω，此时R2的电功率是 W若将滑片P向右移动，A1的示数将，A2的示数将（选填“变大”变小”或“不变”）70．如图7-50所示，电源电压不变，灯了L1标有“6V 3W”字样，当S、S1均闭合时，L1正常发光，V的示数是 v．若闭合S、断开S1，A的示数是0．3A，则L2的实际功率为 w．71．电动机是将电能转化成机械能的机器，但由于线圈内部有电阻，所以同时还有一部分电能转化成内能．若一台玩具电动机接在6V的电源两端,使其正常转动时，通过电动机中的电流为0.3 A;短暂地卡住电动机转动轴，使其不能转动，通过电动机中的电流为3A，则这台电动机线圈的电阻为Ω，正常转动时的效率是．72．如图7-51所示的电路中，电源电压保持不变，小灯泡L上标有“6V 3W”．闭合开关S，将滑动变阻器的滑片P置于中点c时，灯泡L恰好正常发光；当滑片P置于最左端a时，电流表的示数是0.3 A，则滑动变阻器的最大阻值是Ω电源电压是 v．（不考虑温度对灯丝电阻的影响）．73．小明按图7-52所示的电路进行实验，已知L，的额定功率为1.6瓦，L2的额定电压为3伏，闭合开关S后，灯泡L恰好正常发光，电流表Al和A2的指针均指在如图所示的位置，则电压表V2的示数为伏，灯泡L的额定功率为瓦（灯泡L1、L2的阻值恒定）．74．某技师生自制的一台电烘箱，电烘箱的电阻丝通过5A的电流时，每分钟可产生6.6× l04J的热量．求:(1)此时电阻丝的电功率(2)此时电阻丝的电阻。
