大工16秋《船舶制图》在线作业3满分答案

《船舶制图》习题集含答案《船舶制图》是船舶设计与制造专业的一门重要课程，旨在培养学生掌握船舶制图的基本知识和技能。

通过本习题集的学习，可以巩固和加深对课堂知识的理解，提高空间思维和读图能力。

一、船舶制图的基本知识1.1 什么是船舶制图？ 1.2 船舶制图的基本要素有哪些？ 1.3 什么是三视图？其在船舶制图中的应用是什么？ 1.4 船舶制图中常用的绘图软件有哪些？其各自的特点是什么？二、船舶零件的绘制2.1 什么是船舶零件？其主要分类有哪些？ 2.2 如何绘制船壳板？其绘制过程中需要注意哪些细节？ 2.3 如何绘制肘板？其绘制过程中需要注意哪些细节？ 2.4 如何绘制加强筋？其绘制过程中需要注意哪些细节？三、船舶装配图的绘制3.1 什么是船舶装配图？其在船舶制造中的作用是什么？ 3.2 如何绘制船舶装配图？其绘制过程中需要注意哪些细节？ 3.3 船舶装配图中常见的标注方法有哪些？其各自的含义是什么？ 3.4 如何在船舶装配图中标注零件编号？其编号的原则是什么？四、船舶制图的应用4.1 船舶制图在船舶设计与制造中的应用有哪些？ 4.2 如何利用计算机辅助设计软件进行船舶制图？其优点是什么？ 4.3 船舶制图在船舶维修与维护中的应用有哪些？ 4.4 如何根据船舶图纸进行零件加工和装配？答案：一、 1.1 船舶制图是利用图形符号和技术文件等手段，表达船舶设计和制造过程中的各种信息和要求。

1.2 基本要素包括图框、图线、尺寸标注、技术要求等。

1.3 三视图是从三个不同角度观察同一个物体，用三个相互垂直的平面投影图表示物体的外形。

在船舶制图中，三视图主要用于表达船体外形和结构。

1.4 常用的绘图软件包括AutoCAD、SolidWorks、CATIA等。

AutoCAD主要用于二维绘图，SolidWorks和CATIA可用于三维建模和绘图。

二、 2.1 船舶零件包括板材、型材、管道、法兰、螺栓等。

分类根据其材质、形状、尺寸等。

大工16秋《建筑制图》课程大作业注意：以下四个题目中有两个题目需要回答，题目一是必答的题目，其余三个题目中任选一道题进行回答。

题目一：（必答题）什么是结构施工图，一套结构施工图一般包括哪些图纸？什么是建筑施工图，一套建筑施工图一般包括哪些图纸？通过对《建筑制图》课程的学习，你对哪个知识点最感兴趣，对你的工作是否有帮助？题目二：（任选题）画出下面形体的三视图。

绘图要求：（1）投影方向：以垂直于A面的方向进行投影，得到正面投影图。

（2）要按照图示尺寸比例绘制三视图，如遇到未标注尺寸的部分，可按大致比例绘制。

（3）不限制绘图方法。

可以使用CAD绘制，然后截图提交；也可以手工绘制，然后拍照截图提交；还可以用其他方法绘制，然后截图提交。

题目三：（任选题）画出下面形体的三视图。

绘图要求：（1）投影方向：以垂直于A面的方向进行投影，得到正面投影图。

（2）要按照图示尺寸比例绘制三视图，如遇到未标注尺寸的部分，可按大致比例绘制。

（3）不限制绘图方法。

可以使用CAD绘制，然后截图提交；也可以手工绘制，然后拍照截图提交；还可以用其他方法绘制，然后截图提交。

题目四：（任选题）画出下面形体的三视图。

绘图要求：（1）投影方向：以垂直于A面的方向进行投影，得到正面投影图。

（2）要按照图示尺寸比例绘制三视图，如遇到未标注尺寸的部分，可按大致比例绘制。

（3）不限制绘图方法。

可以使用CAD绘制，然后截图提交；也可以手工绘制，然后拍照截图提交；还可以用其他方法绘制，然后截图提交。

作业格式及提交要求1、作业格式：必须是word文档，三视图的图片粘贴到文档中。

2、作业封面：见下页，同学们需要填写清楚个人信息。

3、作业正文：正文字体统一采用宋体、小四。

在文档中标清所选择的题目编号和答案，将该文件保存。

注意，同学们需保证所绘制三视图的图片能够在文档中正常显示，以免影响作业成绩。

4、作业提交：以附件形式上交离线作业（附件的大小限制在10M以内）。

大工16秋《ACAD船舶工程应用》大作业要求一、作业题目一、利用AutoCAD软件进行绘制，从所提供5个图中任选1图进行绘制。

二、在绘制的CAD图右下方以插入题目栏，图纸名为作业X，并包括学习中心、姓名。

（CAD图中必需有题目栏）3、绘制完毕，调整好显示比例，利用截图工具（如QQ截图工具）将整个图纸，包括题目栏，进行截图，并粘贴在word中，图像调整比如例，居中显示。

说明：作业格式必需是word文档，CAD的图片粘贴到文档中。

并写上简单的绘制步骤。

注意，同窗们需保证所绘制图片能够在文档中正常显示，以避免阻碍作业成绩。

二、作业目标a)熟悉AutoCAD的大体操作；b)熟练把握船舶制图的大体步骤；c)把握船舶画图的技术。

三、作业要求1）图面整洁清楚；2）结构信息表达完整清楚；3）文字标注精准，字体样式及尺寸适合；4）尺寸标注精准，位置及样式利用适合；5）线型样式、粗细利用精准；6）图层划分合理；7）构件类型（开孔、角钢、型材等）表达准确。

四、作业提交提交WORD格式的文件，文件名为：名字+奥鹏卡号+学习中心。

如：戴卫东浙江台州奥鹏学习中心[1]VIP；以附件形式上交离线作业（附件的大小限制在10M之内），选择已完成的作业（注意命名），点提交即可。

如以下图所示：截止时刻：2017年3月7日23:59:59。

五、注意事项独立完成作业，不准剽窃其他人或请人代做，如有类似作业，成绩以零分计。

课程：《ACAD船舶工程应用》姓名：报名编号：学习中心：层次：专业：一、作业X画图如下：(X为选择的作业序号，删除作业要求本页为提交第一页，填入后删除说明）二、绘制步骤：。

、单选题（共道试题，共分.）. （）是用船体中段范围内数个典型横向剖面图表示船体结构基本情况地全船性结构图样. . 基本结构图. 中横剖面图. 舷侧结构图. 甲板结构图满分：分. 水密舱壁、水密围壁地投影用（）表示.. 轨道线. 粗点画线. 细虚线. 波浪线满分：分. 外板板地编号时，平板龙骨为（）.. 列板. 列板. 列板. 列板满分：分. 肋骨型线图中一般用（）表示舭龙骨线.. 细点画线. 粗点画线. 细虚线. 粗虚线满分：分. 船体与结构向基本投影面所得地图形为（）.. 分剖面图. 向视图. 基本视图满分：分大工春《船舶制图》在线作业三试卷总分：测试时间：多选题、多选题（共道试题，共分.）. 船体与结构向基本投影面所得地图形为基本视图.基本视图一般有（）等.. 侧面图. 平面图. 首视图. 尾视图满分：分. 船厂一般根据下列哪些**素划分船体分段？（）. 工厂生产条件. 船舶建造工艺. 船体结构特点. 经济性满分：分. 对于剖面图和剖视图，下列说法正确地是？（）. 舱底平面图属于剖面图.. 舱底平面图属于剖视图.. 剖视图需要表示局部结构时，可用局部剖视方法绘制.. 剖面图也可直接绘制在剖切平面迹线地延长线（细点化线）上.满分：分. 对于船体结构图样地特殊画法，正确地有哪些？（）. 可将不在同一剖面上地构件绘制在同一剖面上.. 不可将不在同一剖面上地构件绘制在同一剖面上.. 外板展开图是采用肋骨线以龙骨线为基准横向伸长，纵向不伸长地单向展开地方法绘制. . 外板展开图是采用肋骨线以龙骨线为基准进行纵向伸长，横向不伸长地单向展开地方法绘制.满分：分. 下面属于基本视图地有哪些？（）. 侧面图. 平面图. 首视图. 尾视图满分：分文档来自于网络搜索大工春《船舶制图》在线作业三试卷总分：测试时间：判断题、判断题（共道试题，共分.）. 舱底图地双层底部分，通常左舷部分表示内底板部分,，右舷部分表示双层底舱内地结构. . 错误. 正确满分：分. 分段结构图不是直接用于施工生产地施工图样.. 错误. 正确满分：分. 重叠画法规定构件地可见轮廓用细虚线表示.. 错误. 正确满分：分. 分段结构图不是能直接用于施工生产地施工图样.. 错误. 正确满分：分. 船图中腰圆形流水孔地代号为.. 错误. 正确满分：分. 绘制外板展开图，只展开船体表面地纵向曲度，而横向曲度不加展开，仍保持投影长度.. 错误. 正确满分：分. 某些分段划分图还可表示各分段在船台上地定位吊装顺序.. 错误. 正确满分：分. 分段结构图是可直接用于施工生产地施工图样.. 错误. 正确满分：分. 肋骨型线图主要用于统计组成全船外板所需要地钢板数量和规格.. 错误. 正确满分：分. 基本结构图由纵剖面图、各层甲板、平台图，舱底图和主尺度栏组成. . 错误. 正确满分：分文档来自于网络搜索。

《船体制图》课习题集第一章船体制图的一般规定思考与练习一、简答题1．船体图样中的图线有哪些形式和规格？P132．写出船中符号、接缝符号、连续符号、肋位符号，并指出这些符号所表达的含义。

见附录二3．金属船体构件理论线标准的基本规定有哪几项？1、沿高度方向定位的构件，以靠近基线一边为理论线2、沿船长方向定位的构件，对于板材和对称的构件，以靠近船中一边为理论线3、沿船宽方向定位的构件，以靠近船体中线（CL）一边为理论线4、位于船体中线的构件，取其厚度中线为理论线书P34，其他规定见P36二、选择题1．细点划线简化表示 B 。

A．可见强构件 B.可见次要构件C．不可见强构件 D.不可见次要构件2．粗双点划线简化表示 A 。

A．不可见强构件 B.可见强构件C．不可见水密板材 D.不可见非水密板材3．全船性图样的肋位编号 C 。

A．按偶数标注 B.每档肋位都标C．隔5档肋距标注 D.隔10档肋距标注4．船体焊缝代号由四部分组成，其中必须标注的是 B 。

A．辅助符号 B.基本符号C．尺寸 D.焊接方法三、判断题（对的打“√”，错的打“×”）1．轨道线表示不可见水密板材投影。

（√）2．倾斜度尺寸标注方法是标注倾斜角度。

（×）3．曲线定形尺寸可以直接标在图中。

（错）4．标注单边V型焊缝符号时，箭头要指向无坡口一侧。

（带有）（错）四、绘图题2．在习图2-1-1上补标板和型材的理论线(用ML表示)位置。

习图2-1-1 理论线位置标注练习第二章型线图思考与练习一、简答题1．定线曲面与变线曲面的区别？甲板和外板分别属于哪种曲面？1、如果母线在运动过程中，如果形状和大小不改变，则形成的曲线面称为定线曲面（甲板）2、如果母线在运动过程中，如果形状和大小是变化的，则形成的曲线面称为变线曲面（外板）2．简述型线图三视图的组成？纵剖线图横剖线图半宽水线图3 .船体主尺度有哪几项？分别用什么符号表示？总长L OA 设计水线长L WL （与船的性能有关）垂线间长L PP （画型线图）型宽B 型深H 吃水T在设计水线处的最大宽度船长中点处从龙骨基线到满载（设计）水线的垂直距离干舷F 从设计水线到甲板边板顶面边缘的垂直距离F=H-T+t(甲板厚度)4. 型线的精确性体现在哪三个方面？光顺、协调、投影一致二、选择题1．描述船体形状和大小用 A 。

《船舶制图》在线作业答案整理1.单选题1.甲板中线是指甲板型表面与（）的交线。

A.横剖面B.水线面C.中站面D.中线面2.焊缝基本符号用以表示焊缝的剖面形状，用（）绘制。

A.细实线B.粗实线3.描述复杂结构的外部形状和大小的图样是什么图？（）A.型线图B.总布置图C.结构图4.技术文件的编号称为（）。

A.图号B.文件号5.延伸时，加长量按所选幅面短边的整数倍延（）增加。

A.短边B.长边2.多选题6.定位尺寸高度方向的基准线常为（）。

A.基线B.水线C.船体中线D.中站线7.对型线图说法正确的有？（）A.描述船体表面形状的图样B.描述船体结构布置C.绘制时，船首在右，船尾在左D.绘制时，船首在左，船尾在右8.对于图线及其应用，下列说法错误的是（）？A.可见轮廓线用粗实线表示。

B.可见轮廓线用细实线表示。

C.板材剖面简化线用粗实线表示。

D.板材剖面简化线用细实线表示。

9.船舶图样中的图线可以表示的内容有哪些？（）A.表示船体的形状。

B.表示设备的形状。

C.表示构件的形状。

D.表示不同构件在视图中的投影。

10.在基本结构图的中纵剖面图中可用粗实线表示其剖面形状的构件有（）。

A.甲板B.横舱壁C.外板D.横梁3.判断题11.船体的结构主要是由外板和内板两大部分组成。

A.错误B.正确12.焊接接头是指焊件相互连接需要焊接的部分。

A.错误B.正确13.计算书的尾注代号为GB。

A.错误B.正确14.技术文件的编号称为图号。

A.错误B.正确15.附加栏设置于图样右侧边框。

A.错误B.正确16.船舶图纸的边框线用细实线绘制。

A.错误B.正确17.主要量度栏中列有说明船舶技术、经济性能的一组数据，通常布置在图纸的中上方。

A.错误B.正确18.沿船长方向定位的构件，以靠近船侧一遍为理论线。

A.错误B.正确19.同一构件的尺寸，一般只标注一次，规格或尺寸相同的构件可只标注一个。

A.错误B.正确20.船体图样是工程图样的一种，是根据投影原理和有关制图标准绘制的。

《船体制图》课习题集第一章船体制图的一般规定思考与练习一、简答题1．船体图样中的图线有哪些形式和规格？P132．写出船中符号、接缝符号、连续符号、肋位符号，并指出这些符号所表达的含义。

见附录二3．金属船体构件理论线标准的基本规定有哪几项？1、沿高度方向定位的构件，以靠近基线一边为理论线2、沿船长方向定位的构件，对于板材和对称的构件，以靠近船中一边为理论线3、沿船宽方向定位的构件，以靠近船体中线（CL）一边为理论线4、位于船体中线的构件，取其厚度中线为理论线书P34，其他规定见P36二、选择题1．细点划线简化表示 B 。

A．可见强构件 B.可见次要构件C．不可见强构件 D.不可见次要构件2．粗双点划线简化表示 A 。

A．不可见强构件 B.可见强构件C．不可见水密板材 D.不可见非水密板材3．全船性图样的肋位编号 C 。

A．按偶数标注 B.每档肋位都标C．隔5档肋距标注 D.隔10档肋距标注4．船体焊缝代号由四部分组成，其中必须标注的是 B 。

A．辅助符号 B.基本符号C．尺寸 D.焊接方法三、判断题（对的打“√”，错的打“×”）1．轨道线表示不可见水密板材投影。

（√）2．倾斜度尺寸标注方法是标注倾斜角度。

（×）3．曲线定形尺寸可以直接标在图中。

（错）4．标注单边V型焊缝符号时，箭头要指向无坡口一侧。

（带有）（错）四、绘图题2．在习图2-1-1上补标板和型材的理论线(用ML表示)位置。

习图2-1-1 理论线位置标注练习第二章型线图思考与练习一、简答题1．定线曲面与变线曲面的区别？甲板和外板分别属于哪种曲面？1、如果母线在运动过程中，如果形状和大小不改变，则形成的曲线面称为定线曲面（甲板）2、如果母线在运动过程中，如果形状和大小是变化的，则形成的曲线面称为变线曲面（外板）2．简述型线图三视图的组成？纵剖线图横剖线图半宽水线图3 .船体主尺度有哪几项？分别用什么符号表示？总长L OA 设计水线长L WL （与船的性能有关）垂线间长L PP （画型线图）型宽B 型深H 吃水T在设计水线处的最大宽度船长中点处从龙骨基线到满载（设计）水线的垂直距离干舷F 从设计水线到甲板边板顶面边缘的垂直距离F=H-T+t(甲板厚度)4. 型线的精确性体现在哪三个方面？光顺、协调、投影一致二、选择题1．描述船体形状和大小用 A 。

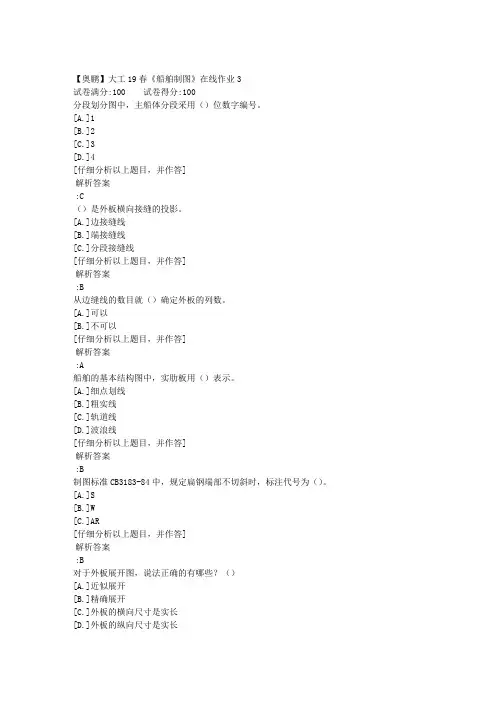

【奥鹏】大工19春《船舶制图》在线作业3
试卷满分:100 试卷得分:100
分段划分图中，主船体分段采用（）位数字编号。

[A.]1
[B.]2
[C.]3
[D.]4
[仔细分析以上题目，并作答]
解析答案
:C
（）是外板横向接缝的投影。

[A.]边接缝线
[B.]端接缝线
[C.]分段接缝线
[仔细分析以上题目，并作答]
解析答案
:B
从边缝线的数目就（）确定外板的列数。

[A.]可以
[B.]不可以
[仔细分析以上题目，并作答]
解析答案
:A
船舶的基本结构图中，实肋板用（）表示。

[A.]细点划线
[B.]粗实线
[C.]轨道线
[D.]波浪线
[仔细分析以上题目，并作答]
解析答案
:B
制图标准CB3183-84中，规定扁钢端部不切斜时，标注代号为（）。

[A.]S
[B.]W
[C.]AR
[仔细分析以上题目，并作答]
解析答案
:B
对于外板展开图，说法正确的有哪些？（）
[A.]近似展开
[B.]精确展开
[C.]外板的横向尺寸是实长
[D.]外板的纵向尺寸是实长。

6.船体结构图样的特殊画法包括单向展开画法。 答案：正确
7.基本结构图与中横剖面组成了表示全船结构的三向视图。 答案：正确
8.分段结构图是可直接用于施工生产的施工图样。 答案：正确
9.外板展开图中，从边缝线的数目就可确定外板的列数。
答案：正确
10.绘制外板展开图，只展开船体表面的纵向曲度，而横向曲度不加展开，仍保持投影长度。 答案：错误

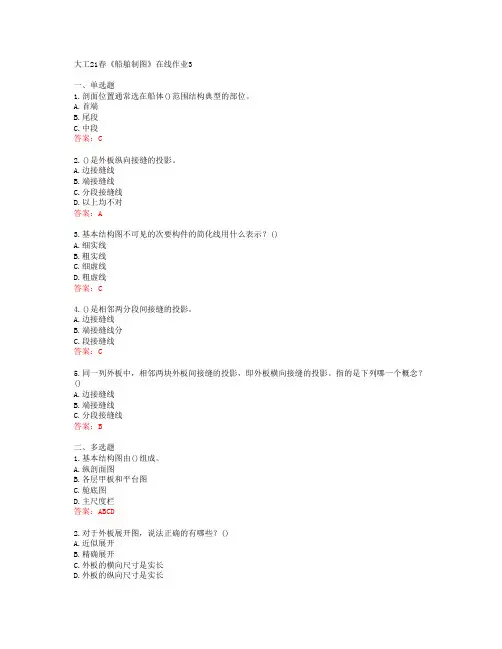

4.()是相邻两分段间接缝的投影。 A.边接缝线 B.端接缝线分 C.段接缝线 答案：C
5.同一列外板中，相邻两块外板间接缝的投影，即外板横向接缝的投影。指的是下列哪一个概念？ () A.边接缝线 B.端接缝线 C.分段接缝线 答案：B
二、多选题 1.基本结构图由()组成。 A.纵剖面图 B.各层甲板和平台图 C.舱底图 D.主尺度栏 答案：ABCD
三、判断题 1.目前，船舶建造大多采用分段建造法。 答案：正确
2.外板展开图中的纵向尺寸是展开后的尺寸。 答案：错误
3.基本结构图由纵剖面图、各层甲板、平台图，舱底图和主尺度栏组成。 答案：正确
4.当平面图只画一半，而布置不对称时，应注明“仅左舷”或“仅右舷”。 答案：正确
5.大型船舶同一底部分段再划分分段时，在分段划分图中注明C来表示左侧分段。 答案：错误
2.对于外板展开图，说法正确的有哪些？() A.近似展开 B.精确展开 C.外板的横向尺寸是实长 D.外板的纵向尺寸是实长
答案：AC
3.船体分段划分图可以作为()的依据。 A.其他结构图样绘制分段接缝位置的依据。 B.船台装配时分段吊装的依据。 C.分段定位及起重的依据。 D.分段运输配备设备的依据。 答案：ABCD
4.对于分剖面图的说法，正确的有哪些？() A.图形再剖切后投影所得的图形为分剖面图 B.船体结构向某一方向投影所得的图形为分剖面图 C.标注时指出剖切位置和投影方向 D.用原图名加序数字表示名称 答案：ACD

大工18秋《船舶制图》在线作业1
焊缝形式是否取决于焊接接头形式？（）
A.是
B.否
正确答案:A
（）主要用来表示甲板分段或与甲板相关的分段位置。

A.侧面图
B.甲板平面图
C.纵剖面图
D.横剖面图
正确答案:B
中横剖面图中主轴线及中心线用（）表示。

A.粗实线
B.细实线
C.细点划线
D.细虚线
正确答案:C
描述复杂结构的外部形状和大小的图样是什么图？（）
A.型线图
B.总布置图
C.结构图
正确答案:A
全船余量布置图属于什么船舶图样？（）
A.总体图样
B.船体图样结构
C.船体舾装图样
D.船体工艺图样
正确答案:D
属于船体工艺图样的图样有哪些？（）
A.船体分段划分图
B.构件理论结构图
C.船台墩木布置图
D.总布置图
正确答案:ABC
在基本结构图的中纵剖面图中可用粗实线表示其剖面形状的构件有（）。

A.甲板
B.横舱壁
C.外板
D.横梁
正确答案:ABCD
尾垂线是根据不同船型和要求，通过某一固定点所作的横向平面与中线面的交线，这些固定点包括（）。

A.船体型表面最后端点
B.设计水线后端点。

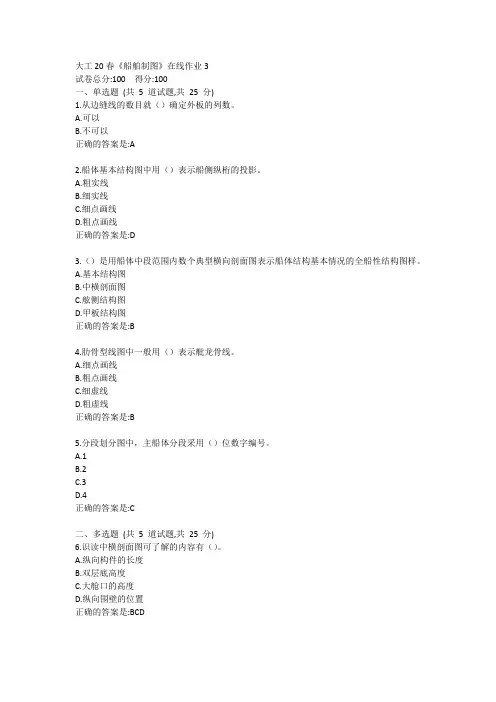

大工20春《船舶制图》在线作业3
试卷总分:100 得分:100
一、单选题(共5 道试题,共25 分)
1.从边缝线的数目就（）确定外板的列数。

A.可以
B.不可以
正确的答案是:A
2.船体基本结构图中用（）表示船侧纵桁的投影。

A.粗实线
B.细实线
C.细点画线
D.粗点画线
正确的答案是:D
3.（）是用船体中段范围内数个典型横向剖面图表示船体结构基本情况的全船性结构图样。

A.基本结构图
B.中横剖面图
C.舷侧结构图
D.甲板结构图
正确的答案是:B
4.肋骨型线图中一般用（）表示舭龙骨线。

A.细点画线
B.粗点画线
C.细虚线
D.粗虚线
正确的答案是:B
5.分段划分图中，主船体分段采用（）位数字编号。

A.1
B.2
C.3
D.4
正确的答案是:C
二、多选题(共5 道试题,共25 分)
6.识读中横剖面图可了解的内容有（）。

A.纵向构件的长度
B.双层底高度
C.大舱口的高度
D.纵向围壁的位置
正确的答案是:BCD。

大连理工大学智慧树知到“船舶与海洋工程”《船舶制图》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共10题)1.平面对投影面的位置不同，投影也各异。

其中，平面垂直投影面，投影面上成直线。

()A.错误B.正确2.总布置图的用途有哪些?()A.表示船舶上层建筑的形式B.进行其他设计和计算的依据C.作为绘制其他图样的依据D.施工时可作为对舾装工作的指导性图样3.水线距基平面500mm，编号为()。

A.500WLB.500BL4.对于图线及其应用，下列说法错误的是()。

A.可见轮廓线用粗实线表示B.可见轮廓线用细实线表示C.板材剖面简化线用粗实线表示D.板材剖面简化线用细实线表示5.船体结构中，纵、横构件的汇交之处称为节点。

()A.错误B.正确6.图样的编号称为()。

A.图号B.文件号7.对编号为2000纵剖线，说法正确的有哪些?() A.2000指的是纵剖线距中线面的距离B.2000指的是纵剖线距中站面的距离C.单位为mmD.单位为cm8.沿高度方向定位的构件，以厚度中线为理论线。

()A.错误B.正确9.通过识读中横剖面图，主要可以了解哪些内容?()A.舱室的布置B.双层底、船舱和甲板间的高度C.大舱口的宽度D.纵向围壁的位置10.船图中不能用细双点画线表示的是?()A.肋板边线B.工艺开口线C.分段界线D.假象构件可见轮廓线第1卷参考答案一.综合考核1.参考答案：B2.参考答案：ABCD3.参考答案：A4.参考答案：AD5.参考答案：B6.参考答案：A7.参考答案：AC8.参考答案：A9.参考答案：BCD10.参考答案：C。

1.下列属于船体结构图样的特殊画法的有哪些？（）
A.单向展开画法
B.覆板表示法
C.结构的简化表示法
D.不对称时注明“仅左舷”或“仅右舷”
正确答案：ABCD
2.船体结构相贯切口和补板的各种型式的标记符号，正确的有哪些？（）
A.直通型切口型式的代号为CC
B.腹板焊接切口型式的代号为CS
C.非水密补板切口与补板型式的代号为CN
10.外板展开图中，从边缝线的数目就可确定外板的列数。
A.错误
B.正确
正确答案：B
A.错误
B.正确
正确答案：B
2.分段结构图编制件号的顺序一般是先编肘板、再编型材、然后编板。
A.错误
B.正确
正确答案：A
3.大型船舶同一底部分段再划分分段时，在分段划分图中注明C来表示左侧分段。
A.错误
B.正确
正确答案：A
4.肋骨型线图中舭龙骨线一般用细点划线表示。
A.错误
B.正确
正确答案：A
5.船体结构在某一方向的投影称为向视图。
A.错误
B.正确
正确答案：B
6.外板展开图绘制时，横向纵向都伸长。
A.错误
B.正确
正确答案：A
7.重叠画法规定构件的可见轮廓用细虚线表示。
A.错误
B.正确
正确答案：A
8.主船体分段编号一般从首向尾编号。
A.错误
B.正确
正确答案：A
9.肋骨型线图可以作为制作船体胎架的依据。
A.错误
B.正确Βιβλιοθήκη 正确答案：BA.外板板的编号用大写的拉丁字母加阿拉伯顺序数来命名各列板。
B.其中平板龙骨为S列板。
C.舷顶列板为K列板。

4.()表示了全船分段的数量、各分段结构的分段接缝位置和分段的理论质量以及船台装配余量的数 量和加放部位。 A.船体分段划分图 B.船体分段结构图 C.外板展开图 D.肋骨型线图
5.水密舱壁、水密围壁的投影用()表示。 A.轨道线 B.粗点画线 C.细虚线 D.波浪线
多选题 1.平面图上剖视图与其他视图之间用()分界。 A.细实线 B.折断线 C.轨道线 D.波浪线
5.船厂一般根据下列哪些因素划分船体分段？() A.工厂生产条件 B.船舶建造工艺 C.船体结构特点 D.经济性
判断题 1.外板展开图不能表达外板的真实形状。 A.错误 B.正确
2.假想连线表示了构件在船体中的位置及其与板缝的相对位置。 A.错误 B.正确
3.展开视图常用于船舶上层建筑围壁板的展开。 A.错误 B.正确
2.通过识读中横剖面图，主要可以了解哪些内容？() A.舱室的布置 B.双层底、船舱和甲板间的高度。 C.大舱口的宽度。 D.纵向围壁的位置。
3.下面.首视图 D.尾视图
4.对于船体基本结构图的中纵剖面图，错误的有哪些？() A.船体中线面剖切船体而得到的纵向剖面图。 B.可以表达船舶设备的位置。 C.可以表达位于中线面及船侧之间的构件。 D.不能表达烟囱、机舱棚顶和桅的位置。
4.目前，船舶建造大多采用分段建造法。 A.错误 B.正确
5.肋骨型线图中分段接缝线用细虚线表示。 A.错误 B.正确
6.中纵舱壁以最上列板厚度的中线为理论。 A.错误 B.正确
7.船图中腰圆形流水孔的代号为DL。 A.错误 B.正确
8.肋骨型线图中舭龙骨线一般用细点划线表示。 A.错误 B.正确
9.船体结构图样的特殊画法包括单向展开画法。
A.错误 B.正确
10.外板展开图只展开横向曲度。 A.错误 B.正确

大工15春《船舶制图》在线作业3一、单选题：1.制图标准CB3184-83中，半圆形流水孔的代号为( )。

(满分:5)A. DEB. DLC. DR正确答案:C2.肋骨型线图中一般用( )表示舭龙骨线。

(满分:5)A. 细点画线B. 粗点画线C. 细虚线D. 粗虚线正确答案:B3.制图标准CB3184-83中，规定DR是( )的代号。

(满分:5)A. 半圆形流水孔B. 圆形流水孔正确答案:A4.分段划分图中，主船体分段采用( )位数字编号。

(满分:5)A. 1B. 2C. 3D. 4正确答案:C5.大型船舶同一底部分段在划分成左中右三段时，用( )表示中段。

(满分:5)A. PB. CC. SD. 以上均不对正确答案:B二、多选题：1.肋位剖面图主要表达的内容有哪些( )？(满分:5)A. 船体主要构件的布置B. 结构形式C. 结构尺寸D. 构件相互连接方式正确答案:ABCD2.识读基本结构图，不能得到的信息有哪些？( ) (满分:5)A. 结构形式B. 设备布置C. 分段划分D. 双层底结构正确答案:BC3.下列属于舱底图表达的内容的有哪些？( ) (满分:5)A. 内底板的布置和厚度B. 甲板的布置和厚度C. 内底板上面的结构D. 双层底高度正确答案:AC4.对于船体结构图样的重叠画法，说法正确的是？( ) (满分:5)A. 重叠画法也称重叠投影法。

B. 把不在某一剖面表达范围内的构件表现在该剖面图的相应位置上。

C. 规定构件的可见轮廓用细虚线表示。

D. 规定构件的不可见轮廓用双点画线表示。

正确答案:AB5.对于金属理论线，下列说法错误的是( )？(满分:5)A. 平台靠近基线一边为理论线。

B. 外板以板的外缘为理论线。

C. 旁内龙骨以板材的正面为理论线。

D. 舱口围板以靠近舱口中心线一边为理论线。

正确答案:BC三、判断题：1.目前，船舶建造大多采用分段建造法。

(满分:5)A. 错误B. 正确正确答案:B2.外板展开图不属于全船结构性图样。

《船体制图》课习题集第一章船体制图的一般规定思考与练习一、简答题1．船体图样中的图线有哪些形式和规格P132．写出船中符号、接缝符号、连续符号、肋位符号，并指出这些符号所表达的含义。

见附录二3．金属船体构件理论线标准的基本规定有哪几项1、沿高度方向定位的构件，以靠近基线一边为理论线2、沿船长方向定位的构件，对于板材和对称的构件，以靠近船中一边为理论线3、沿船宽方向定位的构件，以靠近船体中线（CL）一边为理论线4、位于船体中线的构件，取其厚度中线为理论线书P34，其他规定见P36二、选择题1．细点划线简化表示 B 。

A．可见强构件 B.可见次要构件C．不可见强构件 D.不可见次要构件2．粗双点划线简化表示 A 。

A．不可见强构件 B.可见强构件C．不可见水密板材 D.不可见非水密板材3．全船性图样的肋位编号 C 。

A．按偶数标注 B.每档肋位都标C．隔5档肋距标注 D.隔10档肋距标注4．船体焊缝代号由四部分组成，其中必须标注的是 B 。

A．辅助符号 B.基本符号C．尺寸 D.焊接方法三、判断题（对的打“√”，错的打“×”）1．轨道线表示不可见水密板材投影。

（√）2．倾斜度尺寸标注方法是标注倾斜角度。

（×）3．曲线定形尺寸可以直接标在图中。

（错）4．标注单边V型焊缝符号时，箭头要指向无坡口一侧。

（带有）（错）四、绘图题2．在习图2-1-1上补标板和型材的理论线(用ML表示)位置。

习图2-1-1 理论线位置标注练习第二章型线图思考与练习一、简答题1．定线曲面与变线曲面的区别甲板和外板分别属于哪种曲面1、如果母线在运动过程中，如果形状和大小不改变，则形成的曲线面称为定线曲面（甲板）2、如果母线在运动过程中，如果形状和大小是变化的，则形成的曲线面称为变线曲面（外板）2．简述型线图三视图的组成纵剖线图横剖线图半宽水线图3 .船体主尺度有哪几项分别用什么符号表示总长L设计水线长L（与船的性能有关）垂线间长L（画型线图）型宽B 型深H 吃水T在设计水线处的最大宽度船长中点处从龙骨基线到满载（设计）水线的垂直距离干舷F 从设计水线到甲板边板顶面边缘的垂直距离F=H-T+t(甲板厚度)4. 型线的精确性体现在哪三个方面光顺、协调、投影一致二、选择题1．描述船体形状和大小用 A 。
