工业设计任务书

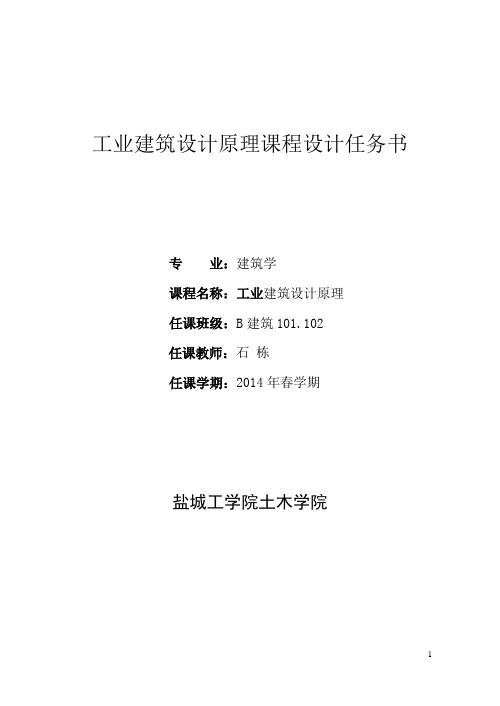

工业建筑设计原理课程设计任务书
专业：建筑学
课程名称：工业建筑设计原理
任课班级：B建筑101.102
任课教师：石栋
任课学期：2014年春学期
盐城工学院土木学院
1.项目名称：斑竹地块厂区设计
图纸：采用3号或2号图纸，，可根据电脑绘制图纸的数量和质量考虑予以加分。

图纸包括：总平面平面图、立面图、剖面图
1张建筑构造详图（包含楼梯、墙体）
1张设计说明（包含门窗表）
2.设计进度：2周—7周，4周一审查草图，草图中必须要有剖面图以及一张底层平面一张二层平面和一张立面图，草图按设计任务书要求的比例用3号或2号图纸绘制（草图中墙线可用单线表示，但需用直尺保证其平直，草图绘制态度不认真者扣分）。

草图通过后方可正式作图，7周一交正式图纸。

3.参考书目：
《建筑设计资料集》、《现行建筑设计规范大全》、《建筑制图》、《民用设计通则》、《建筑设计防火规范》等。

4.主要经济指标（可在设计说明中表达，也可在某一图纸较大空白处表达）如：
主要经济指标
用地面积：见总平面
建筑面积：
建筑密度：≤45 %
容积率：0.7~2.0
绿地率：≮30％
5.附用地图：（详见电子档，以电子档为准）。

单层厂房课程设计任务书一、 设计题目：金工车间双跨等跨等高厂房 二、 设计任务： 1．单层厂房结构布置； 2．标准构件选择；3．排架柱以及柱下基础设计。

三、设计内容：1．确定纵、横向定位轴线，上、下柱的高度以及截面尺寸；2．选用屋面板、天窗架、屋架、基础梁、吊车梁以及轨道连接件； 3．计算排架所承受的各项荷载；4．计算排架在各种荷载作用下的内力； 5．柱及牛腿设计，柱下独立基础设计； 6．绘制施工图：（1）基础施工图：基础平面布置图、基础模板及底板配筋图； （2）柱施工图：柱模板图、柱配筋图。

四、设计条件：1．厂房建设地点为长春市，冻深-1.65m ，地基土为均匀粘性土，承载力特征值2/220m kN f a ，基本风压2/65.0m kN ，基本雪压2/35.0m kN ，不考虑地震设防。

2．厂房总长度120m ，柱距6m ，每跨设两台中级工作制的软钩桥式吊车，吊车有关数据见表1，学生承担的题号见表2。

（注：吊车顶面至屋架下弦底面间净空尺寸取300mm ）3．厂房剖面如图：五、结构做法以及荷载资料1．屋面：采用卷材防水，做法如下：4mm厚APP防水（2.0mkN）04/20mm厚水泥沙浆找平层60mm厚苯板保温层2mm厚APP隔气层（2.0mkN）02/20mm厚水泥沙浆找平层预应力混凝土大型屋面板2．墙体：370mm厚煤矸石空心砖墙[非承重墙(8—kN/m3]，塑钢窗。

3．材料：混凝土C30-C45，柱中主筋HRB400或HRB500，箍筋以及基础底板钢筋HPB300或HRB335。

吊车数据（大连起重机厂）表1。

1《单层工业厂房结构设计》任务书一、 设计资料某市某金工车间厂房（无天窗），根据相关工艺要求，该厂房采用双跨等高排架结构，每跨跨度均为24m ，每跨设有30/5t 吊车各2台，中级工作制，柱距6m ，厂房长60m ，有柱间支撑和屋架间支撑；选用钢筋混凝土杯口基础，基础顶面标高为-0.8m 。

1、屋面作法：三毡四油防水层撒绿豆砂保护层1：2.5水泥砂浆找平层20mm 厚加气混凝土保温层150mm 厚预应力大型屋面板板底抹灰20mm 厚大型屋面板：板自重为1.3kN/m 2,灌缝重0.1 kN/m 22、屋架：采用24m 预应力混凝土折线型屋架,自重为60.5kN/榀坡度为：1﹕63、吊车：30/5Q t =桥式吊车，软钩，工作制吊车吊车梁：先张法预应力混凝土吊车梁，自重为44.2kN/根吊车轨道连接：轨道和连接件等重为1 kN/m吊车荷载：最大轮压，,200max KN P =最小轮压，KN P 70min =小车总重KN g 80=，大车宽mm B 5650=，轮距mm K 4400=4、 地质资料：地面以下2.4m 左右即可见中密粗砂层，地基承载力特征值为250kN/m 2，历年最高水位为-5.00m 左右，冻土深度-1.0m 。

5、气象资料：基本风压为0.30kN/m 2；基本雪压为0.15 kN/m 2。

二、设计内容1、确定所用材料2、确定柱的截面尺寸3、计算内容：⑴荷载① 恒载： 屋盖自重：大型屋面板，屋架，保温层等柱自重吊车梁及轨道等自重。

②屋面活载：1.5kN/m 2。

③吊车荷载：吊车竖向荷载和吊车水平荷载。

④ 风荷载：左风和右风⑵ 排架的内力分析①恒载作用下的内力②屋盖活荷载作用下的内力③吊车荷载作用下的内力2 max D 在边柱， min D 在中柱max D 在中柱，min D 在边柱max T 在边柱，max T 向左，max T 向右max T 在中柱max T 向左，max T 向右④风荷载作用下的内力；⑶内力组合柱：边柱，中柱；截面位置：上柱底面处、牛腿顶面处和下柱柱底。

工业建筑课程设计任务书一、设计题目：武汉机械厂金工装配车间二、目的与要求：通过绘制平面图、剖面和平面节点详图，掌握单层厂房定位轴线划分的原则和方法，了解详图设计的内容和方法。

三、设计条件：1．4个建筑平面方案，同学们任选一个设计。

2．建筑地点：厂址位于武汉经济技术开发区，地处丘陵地带，厂内道路与城市公路干线相连，交通方便。

3．建筑面积：4000～5000平方米左右。

4．车间采用钢筋混凝土排架结构，钢筋混凝土屋架、天窗架和大型屋面板，240厚外墙，混凝土地面，室内外高差150mm，屋面排水可采用天沟外排水。

5．窗可在柱间设单独窗，也可作成带形窗，窗面积可按窗地比1/6计算，计算窗面积时可取两柱间的地面积（跨度×柱句）作为计算单元。

6．纵向跨组成。

吊车为中级工作制。

见附图，方案图1～4，任选一方案设计。

四、设计内容与深度(一). 平面图：比例1:100或1:2001．进行柱网选择，跨度已由设计条件给定，用点划线在图纸上表示出柱网。

厂房长度方向纵横跨相交处需设置变形缝。

2．确定柱与定位轴线的联系。

定出每个柱子的具体位置，绘出柱子断面。

3．布置围护结构和门窗，山墙处设置抗风柱，抗风柱柱距可取4~6米。

大门位置及尺寸根据设计条件确定，画出门窗洞口并表示出门扇和窗，绘出入口处坡道。

4．用点划线表示吊车轨道中心线，用虚线表示吊车轮廓线，标注吊车吨位及吊车跨度，标注轨道中心线与纵向定位轴线的距离，标注“剖面局部图”剖切线。

5．标注两道尺寸线并进行轴线编号，标注图名和比例。

（二）剖面局部图：比例1:30或1:20剖面局部图在此系表示柱子牛腿以上部分、吊车梁、屋架（中间部分折断）以及相关的围护结构等部分的联系图。

1．绘出外墙、边柱与纵向定位轴线的联系，绘出不等跨处单柱与定位轴线的联系以及纵横跨相交处柱与定位轴线的联系。

2．根据平面图确定墙、柱与定位轴线在剖面上的关系，用点划线绘出定位轴线和吊车轨道中心线。

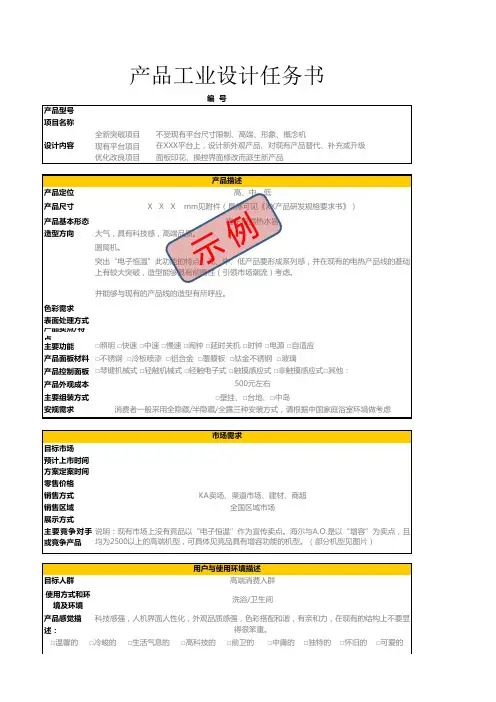

编 号产品型号项目名称全新突破项目现有平台项目优化改良项目目标市场预计上市时间方案定案时间零售价格销售方式销售区域展示方式主要竞争对手或竞争产品目标人群产品感觉描述：用户与使用环境描述高端消费人群市场需求洗浴/卫生间KA卖场、渠道市场、建材、商超全国区域市场说明：现有市场上没有竞品以“电子恒温”作为宣传卖点。

海尔与A.O.是以“增容”为卖点，且均为2500以上的高端机型，可具体见竞品具有增容功能的机型。

（部分机型见图片）□温馨的 □冷峻的 □生活气息的 □高科技的 □前卫的 □中庸的 □独特的 □怀旧的 □可爱的使用方式和环境及环境科技感强，人机界面人性化，外观品质感强，色彩搭配和谐，有亲和力，在现有的结构上不要显得很笨重。

设计内容不受现有平台尺寸限制、高端、形象、概念机在XXX平台上，设计新外观产品、对现有产品替代、补充或升级面板印花、操控界面修改而派生新产品产品工业设计任务书品牌定位品牌PI要求产品线概况或系列化要求公司文化☐ 图片☐ 2D文件☐ 3D文件序号序号部件名称15263748金属其它☐ 铝镁合金☐ 橡胶☐ 不锈钢板材☐ 玻璃☐ 低碳钢板材☐ PVC 覆膜钢板☐ 铝型材☐ ☐ 钢型材☐ ☐ 其它☐☐ 无特殊要求或限制金属其它☐ 折弯☐ 贴膜☐ 拉伸☐ ☐ 冲压☐ ☐ 铸造☐ ☐ 注射☐ ☐ 切削加工☐ ☐ 焊接☐ ☐ 铆接☐1）2）3）4）物理参数 提供☐ 样机□其它：较我司现有的产品线造型及竞品的产品造型都有较大突破，希望能够有前瞻性考虑。

品牌描述精益创新企业保持色系一致，LOGO大小使用规范高端形象产品☐ 喷涂☐ 电镀☐ 文档（主要功能部件及描述，整机工作原理及操作方式）。

技术要求☐ ABS产品外观尺寸□ 散热□ 电磁兼容塑料☐ 注塑（复杂造型可考虑）☐ 双色注塑☐ 吹塑☐ 吸塑（简单造型可考虑）☐ 滚塑☐ 膜内转印☐ 其它 （丙烯酸树脂）☐ PC （局部装饰）☐ PMMA☐ PE塑料其它需求生产工艺 (请示意可用工艺名称)☐ 无特殊要求或限制材料 (请示意可用材料名称)确定部件(外观设计不可改动)□ 其他 ： 工艺可实施性□ 备注：部件名称控制面板的电路板人类提供美的生活品质，塑造最优的整体厨卫家居环境，激情、超越、务实、创新CMP流程：提案(策)→审批(策经＼工经)→审批(产总) 备案：工业设计、产策。

工业项目设计任务书为了描述一个典型的工业项目设计任务书的内容，以下是一个示例：1. 项目背景和目标：- 介绍项目相关的背景信息，包括项目的产业背景、市场需求等；- 阐述项目的目标和预期结果。

2. 项目范围和规模：- 确定项目的范围，包括所涉及的工艺、设备、工程等；- 定义项目的规模，例如产品的产量、设备的数量等。

3. 项目需求和要求：- 描述项目的主要需求和要求，包括技术要求、质量要求、安全要求等；- 阐明项目的特殊需求，例如环保要求、节能要求等。

4. 设计方案：- 提出设计方案的思路和方法；- 确定各个部分的设计要求和细节；- 阐述设计方案的技术可行性和经济可行性。

5. 进度计划：- 制定项目的详细进度计划，包括设计、采购、建设、测试等各个阶段的时间安排；- 设定里程碑和交付物的要求。

6. 质量控制和测试：- 概述质量控制的计划和方法；- 列出需要进行的测试和检验项目；- 设定质量标准和测试要求。

7. 可行性分析：- 进行项目的可行性分析，包括技术可行性、经济可行性、社会可行性等；- 评估项目的风险和不确定性。

8. 管理和组织：- 提供项目的组织结构和管理方式；- 设定项目的职责和权限。

9. 财务规划和预算：- 制定项目的财务规划，包括成本预测、收入预测等；- 制定项目的预算和资金需求。

10. 项目评估和监控：- 提供项目评估和监控的方法和指标；- 设定项目的评估周期和方式。

以上是一个典型的工业项目设计任务书的内容，具体的项目可能会根据实际情况有所变化。

在编写任务书时，需要尽可能详细地描述项目的各个方面，以确保项目在设计和实施过程中能够达到预期的目标。

工业设计任务书日期: 版本号:
项目名称产品经理
规划意图□提高印象■提高市场占有率■提高销售额■利益追求□维持生产□消耗库存□他公司牵制□知识
信息的累积■系统的构筑□替代□状况变化修正
(市场) □营销方式改变□ODM □先行投资■系列
化□其他
产品概要
竞争产品
日程计划阐述: ■ ID fix 时间：
■产品上市时间：
成本赢利计
算阐述: ■目标成本：
■预计销量：
■销售价格：
所定义产品在公司产品中的位置阐述: ■定位于2000元手机产品线，因应目前市场变化，开辟新的市场占有点。

■在借鉴，直接应用公司成熟产品的成功设计及研发经验，
形成新的产品及产品线平台
市场动向技术动向用户动向其他阐述: ■定位于中低端商务、功能实用手机
■在成熟的研发技术基础上设计
■目标用户群以年轻用户群为主，商务人士、白领人士、
一线业务人员、公司及工厂管理层人员。

注释。

工业厂房设计任务书毕业设计(论文)任务书专业土木工程班级土升071 姓名李保信下发日期2010年12月20日题目临沂某工业厂房设计专题根据经济、适用、坚固耐久、技术先进、结构合理的设计原则，在所给定的设计方案的基础上，按照施工图的深度完成下列设计任务。

1建筑设计部分1.1建筑设计说明书:(1)简述工程概况、生产工艺要求、总平面布置、设计方案的合理性及经济分析。

(2)说明内部功能要求及做法，如平面设计、功能分区、交通组织、采光、防火分区、疏散楼梯、消防电梯、柱网布置等。

(3)说明立面设计、层高、门窗、建筑构造设计、防水及其他需加以说明的问题。

1.2建筑施工图:#(1)总平面图及建筑设计总说明，包括门窗、装饰和构造做法，3图纸1张。

#主 (2)首层、标准层及屋面层平面图，3图纸3张。

要 #(3)立面图:立面1个，3图纸1张。

内#容 (4)剖面图及详图:横剖面1,2个，节点详图3,4个，3图纸1张。

及 #以上图纸共折合3图纸不少于5张，所完成图纸均达到施工图的深度，并应遵守制要求图标准的规定。

图面整洁，字体端正，线型工整。

2结构设计部分2.1结构设计说明书:(1)间述结构体系确定的依据，结构方案的选择。

(2)简述结构布置情况。

(3)说明地基基础方案的选择。

(4)其它需要说明的结构技术措施，以及本结构设计的特点。

(5)结构设计依据。

2.2结构计算书:(1)荷载计算，板、梁、柱截面选择。

(2)框架计算简图及荷载的确定。

(3)框架手算内力分析(弯矩二次分配法及D值法，平面协同计算)。

(4)侧移验算。

(5)内力组合。

(6)梁、柱配筋。

(7)梁的变形验算，裂缝宽度验算。

(8)柱下地基基础的设计计算。

(9)楼梯计算。

(10)采用计算机程序进行结构计算及绘图，并与手算结果对比。

2.3结构施工图:#(1)结构设计总说明及基础平面布置图， 3图1张。

#(2)标准层结构布置图及梁、板配筋图，3图3张。

#(3)框架配筋图，3图1张。

单层工业厂房课程设计任务书一、题目单层工业厂房排架结构设计（设计号：W D H ）。

二、设计资料某单层工业厂房＊＊车间，根据工艺要求采用单跨布置（附属用房另建，本设计不考虑）。

车间总长96m 、柱跨6m 、跨度24m ，不设天窗。

吊车设置见设计号。

外围墙体为240mm 砖墙，采用MU10烧结多孔砖、M5混合砂浆砌筑。

纵向墙上每柱间设置上下层窗户：上层窗口尺寸（宽＊高）＝4000＊1800mm ，窗洞顶标高处为柱顶以下250mm 处；下层窗尺寸(宽＊高）＝4000＊4800mm ，窗台标高为1.000m 处。

两山墙处设置6m 柱距的钢筋混凝土抗风柱，每山墙处有两处钢木大门，洞口尺寸为（宽＊高）＝3600＊4200mm （集中设置中间抗风柱两侧对称布置）。

该车间所在场地由地质勘查报告提供的资料为：厂区地势平坦，地面（标高为－0.300m ）以下0.8m 为填土层，再往下约为0.4m 厚的耕植土，再往下为粉质粘土层，厚度超过6m ，其地基承载力特征值2/200m kN f ak =，可作为持力层；再往下为碎石层。

地下水位约为－7.0m ，无侵蚀性；该地区为非地震区。

场区气象资料有关参数（如基本风压、地面粗糙度为B 类等）按附表1设计号中数据取用；基本雪压20/3.0m kN s =。

三、设计内容1． 按指导教师给定的设计号（附表1）进行设计；吊车参数由附表2取用。

附表1 设计基本参数附表2 24m 跨中级工作制桥式吊车主要参数注：（1）设计号由以上三项组合而成，例如：当设计号为W2D2H2时，所取数据为35.00=w 2/m kN ，地面粗糙度为B 类，吊车为1台10t 吊车和1台15/3t 吊车，柱顶标高为＋12.2m ；（2）室内地坪设计标高为 0.000，室外地坪设计标高为－0.300m ；（3）厂区无积灰荷载，屋面检修活荷载标准值为0.52/m kN ，雪荷载为0.32/m kN 。

2． 进行1榀横向平面排架结构的设计计算及抗风柱计算，编制设计计算书。

工业厂房课程设计任务书合同甲方（委托方）：_____________________________________地址：_____________________________________________法定代表人：_______________________________________联系电话：__________________________________________乙方（设计方）：_____________________________________地址：_____________________________________________法定代表人：_______________________________________联系电话：__________________________________________为明确工业厂房课程设计任务的要求及双方的权利义务，甲乙双方根据《中华人民共和国合同法》及相关法律法规，本着平等、自愿、诚信的原则，经协商一致，订立本合同。

一、项目概况1.1 项目名称：工业厂房课程设计任务1.2 项目地点：_____________________________________1.3 项目性质：_____________________________________1.4 设计任务内容：-工业厂房总体布局规划；-厂房建筑结构设计（含框架、屋顶及基础设计）；-生产线及设备布置设计；-配套设施设计（如电力、给排水、暖通等）。

二、设计要求2.1 设计内容应符合国家现行设计规范及相关标准；2.2 设计方案应体现节能、环保和经济适用原则；2.3 提交的成果应包括以下文件：-总体规划平面图；-厂房建筑施工图（含结构、设备安装）；-配套设施设计图；-设计说明书及技术计算书。

三、进度安排3.1 项目启动时间：______年___月___日；3.2 设计中期报告时间：______年___月___日；3.3 最终提交时间：______年___月___日。
