船体结构大间隙堆焊焊接工艺

建造船舶船体焊接工艺一、总则：1、要求施工者严格按照《焊接规格表》进行施工；2、船体艏艉外板的对接缝（非自动焊拼板部分）应先焊横向焊缝，后焊纵向焊缝；3、在建造过程中，先焊对接焊缝，后焊角焊缝；4、整体建造部分和箱体分段等应从结构的中央向左右和前后逐格对称的进行焊接，由双数焊工对称施焊；5、凡超过1m以上的收缩变形量大的长焊缝，应采用分段退焊法或分中分段退焊进行焊接缝；6、在焊接过程中，先焊收缩变形量大的焊缝，再焊变形量小的焊缝；7、边箱分段、内底分段、甲板分段、艏艉分段分层建造，在合拢口两边应留出200~300mm的外板缝暂不接焊，以利合拢时装配对接，且肋骨、舱壁及平台板等结构靠近合拢口一边的角焊缝也暂不焊接，等合拢缝焊完后再焊；8、靠舷侧的内底边板与纵骨、底外板与纵骨至少要留一条纵骨暂不焊接，避免自由边波浪变形太大，不利于边箱合拢；9、二层底分段艏艉分段大合拢，边箱分段合拢的对接缝要用低氢型（碱性）焊条或用相同级别的711、712的CO2焊丝对称焊接，一次性连续焊完；10、构件、分段、分片等部件各自完工后要自检、互检、报检，把缺陷修补完毕，把合格品送下一道工序组装，没有拿到合格单的部件不能放到下一道工序组装。

二、焊接材料使用范围的规定（一）焊接下列船体结构和部件应采用低氢型焊条（碱性焊条）或相同级别的711、712系列的CO2焊丝。

1、船体环型对接焊缝，中桁材对接缝，合拢口处骨材对接焊缝；2、主机座及其相连接的构件；3、艏柱、艉柱、艉轴管、美人架等；4、桅杆座及腹板、带缆桩、导缆孔、锚机座、链闸及其座板等；5、艉拖沙与外板结构等；6、上下舵杆与法兰，舵杆套管与船体结构之间的连接。

（二）普通钢结构的焊接用酸性E4303焊条焊接或JM-56系列CO2焊丝焊接；（三）埋弧自动拼板，板厚≥8mm,用Ф4.0mm焊丝焊接，板厚5~8mm，用Ф3.2mm焊丝焊接；三、间断焊角接焊缝，局部加强焊的规定1）组合桁材、强横梁、强肋骨的腹板与面板的角焊接缝在肘板区域内应为双面连续焊；2）桁材、肋板、强横梁、强肋骨的端部加强焊长度应不小于腹板的高度，但间断的旁桁材端部可适当减小但要≥300mm；3）纵骨切断处端部的加强焊长度应不小于1个肋距；4）骨材端部削斜时，其加强焊长度不小于削斜长度，在肘板范围内应双面连续焊；5）用肘板连接的肋骨、横梁、扶强材的端部的加强焊，在肘板范围内应双面连续焊；6）各种构件的切口、切角、开孔（如流水孔、透气孔、通焊孔等）的两端应按下述长度进行包角焊；①当板厚＞12mm时，包角焊长度≥75mm；②当板厚≤12mm时，包角焊长度≥50mm；7）各种构件对接接头的两侧应有一段对称的角焊缝其长度不小于75mm；四、其他的规定：1）锚机座、链闸、系缆桩底座、桅杆底座等受力部位的甲板与横梁、纵骨等是间断焊缝的应改为双面连续角缝。

第八章典型船体结构的焊接工艺第一节船体钢材的焊接性焊接性的试验目的：为了评定焊接结构的可靠性，是否存在气孔、夹渣、裂纹等；焊缝及焊接接头强度、塑性、冲击韧性等力学性能和抗腐蚀性、时效、耐磨、耐热及耐酸性等耐久性。

一、船用碳素钢的焊接性船体外板用钢材一般使用优质低合金钢，内结构可用普通低合金碳素钢。

内河船舶普遍采用优质碳素钢因含碳量较低，焊接性能较好。

无需采取特殊措施。

二、船用低合金钢的焊接船用低合金钢的焊接性能也较好，不需采取特殊措施。

但选用高强度低合金钢，焊接时可能出现焊接缺陷，可用工艺措施控制焊接缺陷的产生。

第二节船体结构焊接工艺基本原则一、焊接程序的一般原则选择并严格执行焊接程序可减小结构变形和内应力。

一般原则：1、外板、甲板对接缝：○1错开板缝：先横向焊，后纵向焊；○2平列板缝：先纵向焊，后横向焊。

2、同时存在对接缝和角焊缝：先焊对接缝，后焊角焊缝。

3、整体或分段建造时：从结构中央向左右、前后对称焊接。

4、有对称中心线的构件：双数焊工对称焊。

5、手工电弧焊长缝：分段退焊或分中分段退焊。

6、同时存在单层焊缝和多层焊缝：先焊多层，后焊单层。

多层焊各层方向相反，接头错开。

7、分段或总段外板纵缝及纵向构件与外板的角焊缝两端200-300mm：先不焊，以利于船台装配时对接。

8、内结构靠近总段大接缝一边的角焊缝：在大接缝焊接后再焊。

9、应力较大的大接缝：焊接过程不能中断，应连续完成。

10、分段中的焊接缺陷应在上船台前修补，不应在船台上进行。

二、焊接材料使用范围的规定重要船体构件和部件应采用碱性低氢焊条（使用直流焊机）：○1用低合金钢建造的所有船体焊缝；○2用碳素钢建造的船体大合拢环形对接焊缝和桁材对接焊缝；○3船壳冰带区的端接缝和边接缝；○4船长大于90m的舷顶列板与强力甲板在船中0.5L区域内的角接焊缝；○5桅杆、吊杆、吊艇架及其受力构件；○6拖钩架；○7主机座及其相连接的构件；○8艏柱、艉柱、艉轴架。

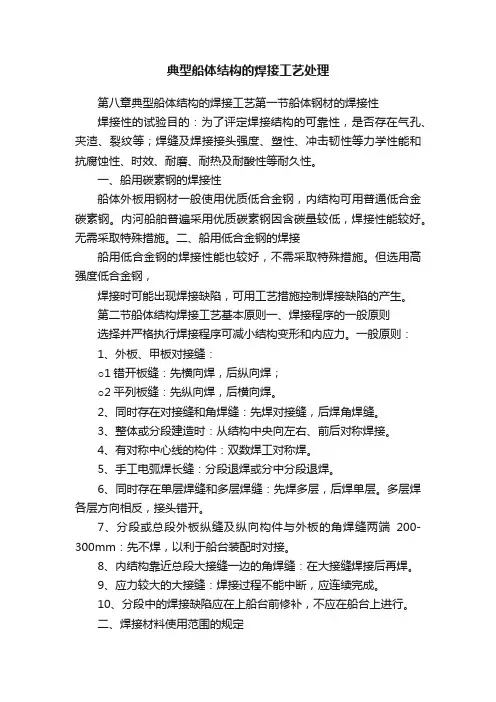

典型船体结构的焊接工艺处理第八章典型船体结构的焊接工艺第一节船体钢材的焊接性焊接性的试验目的：为了评定焊接结构的可靠性，是否存在气孔、夹渣、裂纹等；焊缝及焊接接头强度、塑性、冲击韧性等力学性能和抗腐蚀性、时效、耐磨、耐热及耐酸性等耐久性。

一、船用碳素钢的焊接性船体外板用钢材一般使用优质低合金钢，内结构可用普通低合金碳素钢。

内河船舶普遍采用优质碳素钢因含碳量较低，焊接性能较好。

无需采取特殊措施。

二、船用低合金钢的焊接船用低合金钢的焊接性能也较好，不需采取特殊措施。

但选用高强度低合金钢，焊接时可能出现焊接缺陷，可用工艺措施控制焊接缺陷的产生。

第二节船体结构焊接工艺基本原则一、焊接程序的一般原则选择并严格执行焊接程序可减小结构变形和内应力。

一般原则：1、外板、甲板对接缝：○1错开板缝：先横向焊，后纵向焊；○2平列板缝：先纵向焊，后横向焊。

2、同时存在对接缝和角焊缝：先焊对接缝，后焊角焊缝。

3、整体或分段建造时：从结构中央向左右、前后对称焊接。

4、有对称中心线的构件：双数焊工对称焊。

5、手工电弧焊长缝：分段退焊或分中分段退焊。

6、同时存在单层焊缝和多层焊缝：先焊多层，后焊单层。

多层焊各层方向相反，接头错开。

7、分段或总段外板纵缝及纵向构件与外板的角焊缝两端200-300mm：先不焊，以利于船台装配时对接。

8、内结构靠近总段大接缝一边的角焊缝：在大接缝焊接后再焊。

9、应力较大的大接缝：焊接过程不能中断，应连续完成。

10、分段中的焊接缺陷应在上船台前修补，不应在船台上进行。

二、焊接材料使用范围的规定重要船体构件和部件应采用碱性低氢焊条（使用直流焊机）：○1用低合金钢建造的所有船体焊缝；○2用碳素钢建造的船体大合拢环形对接焊缝和桁材对接焊缝；○3船壳冰带区的端接缝和边接缝；○4船长大于90m的舷顶列板与强力甲板在船中0.5L区域内的角接焊缝；○5桅杆、吊杆、吊艇架及其受力构件；○6拖钩架；○7主机座及其相连接的构件；○8艏柱、艉柱、艉轴架。

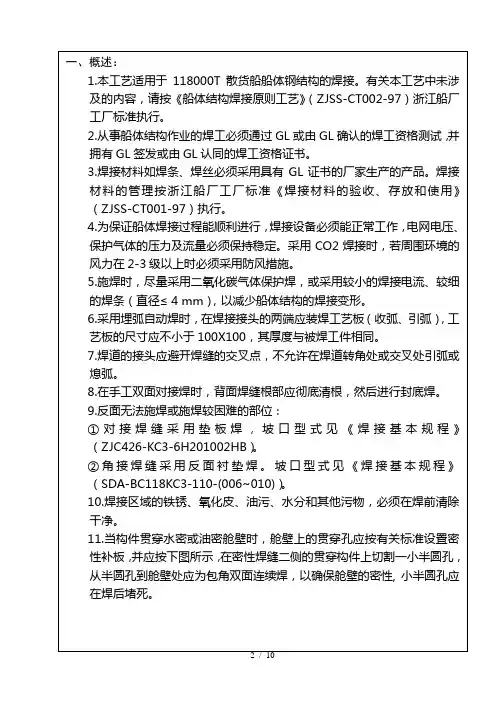

二、船体焊接工艺1、概述本工艺对本公司在船舶建造过程中对焊工、焊接材料、焊接工艺认可，焊接程序以及焊接质量等作了规定，本工艺适用于本公司建造的集装箱船、散货船、油船以及其他类型船舶的建造。

2、对焊工的要求2.1凡在本公司建造的船舶上进行电焊的焊工应持有由CCS签发的合格焊工证书。

2.2所持证书应在有效期内。

2.3焊工在船上的允许施工范围应在焊工合格证合格项目的覆盖范围内。

3、焊接材料的选用3.1凡用于船上焊接的所有焊接材料均应符合CCS船级社的要求，并具有焊接材料合格证书；3.2手弧焊焊条牌号有J422、J507，埋弧自动焊。

焊丝牌号为H08A,配用的焊剂HJ431；3.3在下列情况必须采用碱性低氢焊条(例如J507)；3.3.1船体大合拢时的环形对接缝和纵桁材的对接缝；3.3.2具有冰区加强的船舶，船体外板端接缝和边接缝；3.3.3吊艇架、系缆桩等承受强大载荷的舾装件及其所有承受高应力的零部件；3.3.4要求具有较大刚度的构件，如艏框架、艉框架等，及其与外板和船体骨架的接缝；3.3.5主机基座及其相连的构件。

4、焊接材料的保管和发放4.1进厂焊接材料应由专职检验人员进行入库检验，对焊接材料的名称、牌号、型号、规格、批号、生产日期、入库日期、有效期、生产厂等，确认后方可入库。

4.2焊材库应满足以下条件4.2.1通风良好，干燥；4.2.2室温不低于5℃，相对于湿度不大于60％；4.2.3设量货架、垫离地面、远离墙壁、采用防潮剂和去湿剂等。

4.2.4对焊条的品种分类堆放，作好标识，以防发错。

5、焊接材料的发放和领用5.1焊条在使用前应经过烘干，烘干的要求如下：5.1.1 70～150℃烘焙一小时，如包装完好，未受潮的酸性焊条，可不必烘焙；5.1.2对于碱性焊条，使用前，必须经350℃烘焙2小时，后降为150℃保温1小时，随烘随用。

5.1.3烘焙时，焊条堆放一般为1～4层，不能太厚，防止焊条受热不均匀和便于潮气的排除。

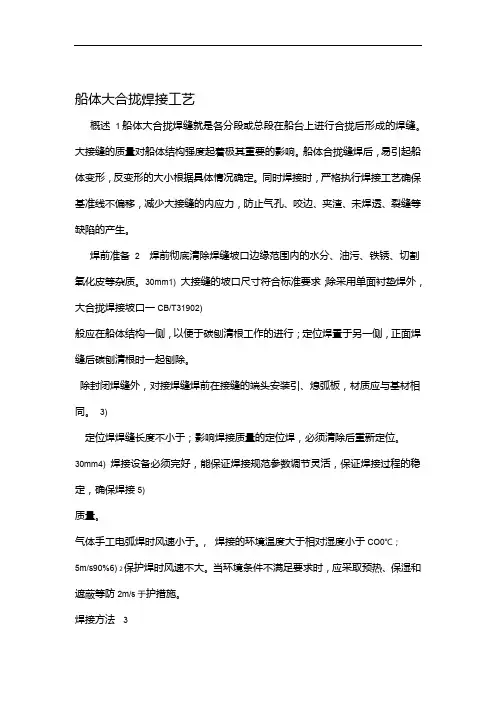

船体大合拢焊接工艺概述1船体大合拢焊缝就是各分段或总段在船台上进行合拢后形成的焊缝。

大接缝的质量对船体结构强度起着极其重要的影响。

船体合拢缝焊后，易引起船体变形，反变形的大小根据具体情况确定。

同时焊接时，严格执行焊接工艺确保基准线不偏移，减少大接缝的内应力，防止气孔、咬边、夹渣、未焊透、裂缝等缺陷的产生。

焊前准备2焊前彻底清除焊缝坡口边缘范围内的水分、油污、铁锈、切割氧化皮等杂质。

30mm1)大接缝的坡口尺寸符合标准要求；除采用单面衬垫焊外，大合拢焊接坡口一CB/T31902)般应在船体结构一侧，以便于碳刨清根工作的进行；定位焊置于另一侧，正面焊缝后碳刨清根时一起刨除。

除封闭焊缝外，对接焊缝焊前在接缝的端头安装引、熄弧板，材质应与基材相同。

3)定位焊焊缝长度不小于；影响焊接质量的定位焊，必须清除后重新定位。

30mm4)焊接设备必须完好，能保证焊接规范参数调节灵活，保证焊接过程的稳定，确保焊接5)质量。

气体手工电弧焊时风速小于。

，焊接的环境温度大于相对湿度小于CO0℃；5m/s90%6) 2保护焊时风速不大。

当环境条件不满足要求时，应采取预热、保湿和遮蔽等防2m/s于护措施。

焊接方法 3为提高工效，减少焊弧变形，本船拟采用埋弧自动焊、气体保护焊、陶质衬垫COCO22焊、手工电弧焊等焊接方法。

陶质衬垫焊打底，埋弧自动焊盖面的大合拢时甲板和双层底的内底板对接缝采用CO1) 2焊接方法。

陶质衬垫焊，舷侧外板采用陶质衬垫焊（利用COCO船体底板采用在船体中部，CO2) 222全方位自动焊机）。

气体保护焊进行焊接；在密闭和狭在船体首部和尾部等线型变化较大部位，采用CO3)2小空间不能采用气体保护焊的部位采用手工电弧焊（碱性焊条施焊）。

CO2大合拢缝的焊接顺序4大合拢缝的焊接应先焊总（分）段之间的壳板对接缝，再焊其结构间的对接焊缝，然后焊结构与壳板的角焊缝；先焊立角焊，后焊平角焊；手工焊时对较长的焊缝应采用分中对称分段退焊法；大合拢焊缝装配报检合格后，在小时内进行焊接。

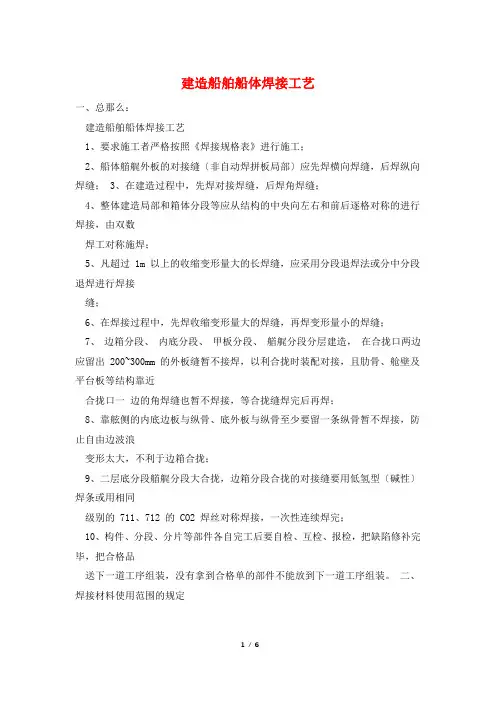

建造船舶船体焊接工艺一、总那么：建造船舶船体焊接工艺1、要求施工者严格按照《焊接规格表》进行施工；2、船体艏艉外板的对接缝〔非自动焊拼板局部〕应先焊横向焊缝，后焊纵向焊缝；3、在建造过程中，先焊对接焊缝，后焊角焊缝；4、整体建造局部和箱体分段等应从结构的中央向左右和前后逐格对称的进行焊接，由双数焊工对称施焊；5、凡超过 1m 以上的收缩变形量大的长焊缝，应采用分段退焊法或分中分段退焊进行焊接缝；6、在焊接过程中，先焊收缩变形量大的焊缝，再焊变形量小的焊缝；7、边箱分段、内底分段、甲板分段、艏艉分段分层建造，在合拢口两边应留出 200~300mm 的外板缝暂不接焊，以利合拢时装配对接，且肋骨、舱壁及平台板等结构靠近合拢口一边的角焊缝也暂不焊接，等合拢缝焊完后再焊；8、靠舷侧的内底边板与纵骨、底外板与纵骨至少要留一条纵骨暂不焊接，防止自由边波浪变形太大，不利于边箱合拢；9、二层底分段艏艉分段大合拢，边箱分段合拢的对接缝要用低氢型〔碱性〕焊条或用相同级别的 711、712 的 CO2 焊丝对称焊接，一次性连续焊完；10、构件、分段、分片等部件各自完工后要自检、互检、报检，把缺陷修补完毕，把合格品送下一道工序组装，没有拿到合格单的部件不能放到下一道工序组装。

二、焊接材料使用范围的规定〔一〕焊接以下船体结构和部件应采用低氢型焊条〔碱性焊条〕或相同级别的711、712 系列的 CO2 焊丝。

1、船体环型对接焊缝，中桁材对接缝，合拢口处骨材对接焊缝；2、主机座及其相连接的构件；3、艏柱、艉柱、艉轴管、美人架等；4、桅杆座及腹板、带缆桩、导缆孔、锚机座、链闸及其座板等；5、艉拖沙与外板结构等；6、上下舵杆与法兰，舵杆套管与船体结构之间的连接。

〔二〕普通钢结构的焊接用酸性 E4303 焊条焊接或 JM-56 系列 CO2 焊丝焊接；〔三〕埋弧自动拼板，板厚≥8mm,用Ф4.0mm 焊丝焊接，板厚 5~8mm，用Ф3.2mm 焊 -1-丝焊接；三、间断焊角接焊缝，局部加强焊的规定间断焊角接焊缝，1〕组合桁材、强横梁、强肋骨的腹板与面板的角焊接缝在肘板区域内应为双面连续焊； 2〕桁材、肋板、强横梁、强肋骨的端部加强焊长度应不小于腹板的高度，但间断的旁桁材端部可适当减小但要≥300mm；3〕纵骨切断处端部的加强焊长度应不小于 1 个肋距；4〕骨材端部削斜时，其加强焊长度不小于削斜长度，在肘板范围内应双面连续焊； 5〕用肘板连接的肋骨、横梁、扶强材的端部的加强焊，在肘板范围内应双面连续焊； 6〕各种构件的切口、切角、开孔〔如流水孔、透气孔、通焊孔等〕的两端应按下述长度进行包角焊；①当板厚＞12mm 时，包角焊长度≥75mm；②当板厚≤12mm 时，包角焊长度≥50mm；7〕各种构件对接接头的两侧应有一段对称的角焊缝其长度不小于 75mm；四、其他的规定：其他的规定：1〕锚机座、链闸、系缆桩底座、桅杆底座等受力部位的甲板与横梁、纵骨等是间断焊缝的应改为双面连续角缝。

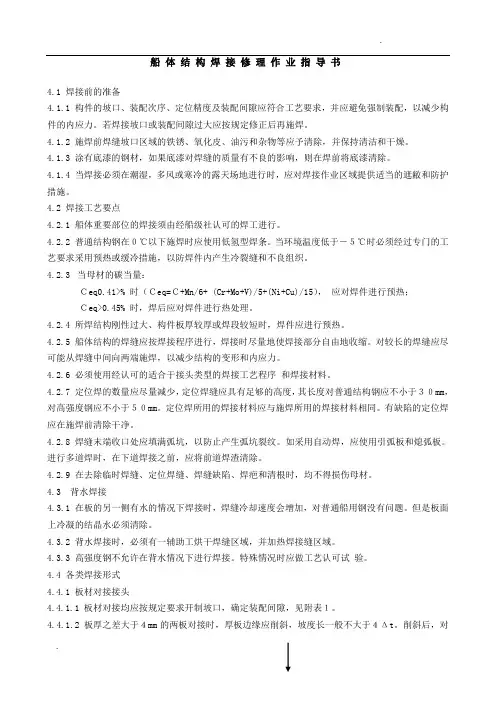

船体结构焊接修理作业指导书4.1 焊接前的准备4.1.1 构件的坡口、装配次序、定位精度及装配间隙应符合工艺要求，并应避免强制装配，以减少构件的内应力。

若焊接坡口或装配间隙过大应按规定修正后再施焊。

4.1.2 施焊前焊缝坡口区域的铁锈、氧化皮、油污和杂物等应予清除，并保持清洁和干燥。

4.1.3 涂有底漆的钢材，如果底漆对焊缝的质量有不良的影响，则在焊前将底漆清除。

4.1.4 当焊接必须在潮湿，多风或寒冷的露天场地进行时，应对焊接作业区域提供适当的遮敝和防护措施。

4.2 焊接工艺要点4.2.1 船体重要部位的焊接须由经船级社认可的焊工进行。

4.2.2 普通结构钢在０℃以下施焊时应使用低氢型焊条。

当环境温度低于－５℃时必须经过专门的工艺要求采用预热或缓冷措施，以防焊件内产生冷裂缝和不良组织。

4.2.3当母材的碳当量：Ｃeq0.41>% 时（Ｃeq=Ｃ+Mn/6+ (Cr+Mo+V)/5+(Ni+Cu)/15），应对焊件进行预热；Ｃeq>0.45% 时，焊后应对焊件进行热处理。

4.2.4 所焊结构刚性过大、构件板厚较厚或焊段较短时，焊件应进行预热。

4.2.5 船体结构的焊缝应按焊接程序进行，焊接时尽量地使焊接部分自由地收缩。

对较长的焊缝应尽可能从焊缝中间向两端施焊，以减少结构的变形和内应力。

4.2.6 必须使用经认可的适合于接头类型的焊接工艺程序和焊接材料。

4.2.7 定位焊的数量应尽量减少，定位焊缝应具有足够的高度，其长度对普通结构钢应不小于３０mm，对高强度钢应不小于５０mm。

定位焊所用的焊接材料应与施焊所用的焊接材料相同。

有缺陷的定位焊应在施焊前清除干净。

4.2.8 焊缝末端收口处应填满弧坑，以防止产生弧坑裂纹。

如采用自动焊，应使用引弧板和熄弧板。

进行多道焊时，在下道焊接之前，应将前道焊渣清除。

4.2.9 在去除临时焊缝、定位焊缝、焊缝缺陷、焊疤和清根时，均不得损伤母材。

4.3 背水焊接4.3.1 在板的另一侧有水的情况下焊接时，焊缝冷却速度会增加，对普通船用钢没有问题。

总则一、船体建造方案简要说明本船采取“船台总体建造”舱壁预制成平面分段后，在船台进行装焊。

舷侧箱形结构及艏、艉局部预制成分片段吊装上船台的建造方案。

主甲板和船壳板及舱壁可采用CO2气体保护焊和手工电弧焊。

二、焊接重点要求：1、船体的横向对接缝及其他主要焊缝应采用低氢焊条焊接。

2、系缆桩、艏柱、艉柱、主机座等以及与其相连接的构件焊缝应采用低氢焊条焊接。

三、焊接材料：1、手工电弧焊选用：（1）酸性焊条选用E4303（结422）（2）低氢型焊条选用E5015（结507），焊接时采用直流反接，焊前焊条须经3500C烘烤，保温1h，随用随取。

使用应携带保温筒，从烘箱内取出的焊条在外放置时间超过4h，均应按规定的烘烤温度和保温时间进行烘干后再使用。

但重复烘烤不得超过两次，超过两次烘烤的焊条必须经工艺人员同意后作降级使用或作报废处理。

3、CO2气体保护焊焊丝选用：H08Mn2SiA四、焊接设备：1、手工电弧焊设备选用：BX—400，ZX5—400。

2、CO2气体保护焊设备选用：NB500、NB350。

五、焊接人员：该船的焊接工作必须是持有有效期内船舶焊工合格证书的焊工，担任与其合格项目相应的焊接工作。

六、焊接接头型式与尺寸：1、手工电弧焊对接接头按GB985-80“手工电弧焊焊接接头的基本型式与尺寸”的要求加工坡口，并参照下表要求进行，角接接头按本船“电焊规格表”的要求进行。

对接焊缝余高0.5mm—4mm，焊接宽度，焊缝覆盖坡口边缘每边的宽度0.5mm—3mm。

2、加强焊接：“船体角接缝加强焊的规定”执行。

3、埋弧自动焊对接接头GB986-80“埋弧自动对接接头基本型式与尺寸”的要求加工坡口，材料厚度≤6mm时，不开坡口。

七、焊前准备：1、接缝的坡口面及两侧20mm范围的油、水及其它污物应清除干净。

2、正式焊接前，应对所焊接接头的型式，坡口尺寸，装配情况作认真的检查，对装配不符合要求的焊缝，焊工应拒绝施焊，待上道工序整改合格后，并经检验人员认可方能进行焊接。

40000t船船体焊接原则工艺1、适用范围本焊接原则工艺适用于40000t船船体结构及舾装件焊接施工。

2、焊接工艺方法3、焊接材料3.1焊接材料一览3.1.1定位焊3.2焊接材料使用的管理3.2.1焊接材料的烘干焊条和焊剂必须按表3-6规定的温度进行烘焙，烘焙后的焊材应随用随取，从烘箱中取3.2.2烘焙后的焊条在使用时应置于保温筒中，防止乱放乱丢。

每次领用焊条数量不应超过半天用量。

3.2.3焊工要严格按照本原则工艺规定的型号及规格选用焊接材料。

4、焊接顺序4.1基本原则4.1.1先焊纵向对接焊缝，后焊横向对接缝。

4.1.2 焊接板列时，先焊端接缝，后焊边接缝（图6-1）。

若施工条件有限，不能做到上述原则，应在焊缝交叉处左右各留300mm最后焊接（图6-2）。

4.1.3结构与板缝相交时，先焊好板缝，再焊结构间对接缝，最后焊结构间的角焊缝和结构与板的角焊缝。

4.1.4对较长的焊缝(>2m)应采用逐步退焊法或分中逐步退焊法（除自动焊外），每段长度600-800mm。

4.1.5 中合拢双层底分段内底板与外板、机舱半立体分段平台与外板上部角焊缝焊前要预烧3mm反变形，然后再焊接（图6-3）。

4.1.6 分段或总段的外板纵向接缝，其两端应留出200-300mm暂不焊接（水密壁位置必须向外延伸50mm），以利于船台装配。

4.1.7分段、总段及船台装配中的焊接，以尽可能由双数焊工从中间逐渐向前后、左右对称进行，以保证构件的自由和均匀收缩。

4.2典型结构的焊接顺序4.2.1底部分段中交叉结构的焊接顺序（图6-4,5,6）先焊纵桁与肋板之间的立角焊，后焊纵桁、肋板与外板的平角焊（也适用于类似的傍板、甲板分段）。

4.2.2 舯部外板对接缝焊接顺序(图6-7)4.2.3圆孔及椭圆形孔的焊接顺序（图6-8）4.2.4底部分段大接缝焊接顺序（图6-9）4.2.5环形分段大接缝焊接顺序（图6-10）4.2.6带甲板的傍板分段大接缝焊接顺序（图6-11）5、焊接工艺要点5.1定位焊5.1.1 定位焊焊接材料规格选择（表7-1）5.1.2定位焊规格如表7-2所示表7-25.1.3 定位焊焊前必须按图纸及焊接工艺要求检查焊件坡口装配情况，如不符合要求则不允许定位焊。

船体结构焊接通用工艺1、结构焊前准备的一般要求1.1船体结构的焊接应根据母材材质及结构特点等选用焊接材料和制定焊接工艺。

1.2船体结构的焊接接缝必须在装配或焊接前进行清理，清理要求如下：1.2.1接缝的清理范围为拼接端面和沿接缝两侧各宽15mm的表面，当角焊缝为单面连续焊时，可仅对其拼接端面及接缝进行焊接的一面进行清理，位于封底焊一面的接缝两侧也可以在封底焊前进行清理，但接缝的端面必须在焊接主焊缝前进行清理；1.2.2在接缝的清理范围内，必须清除水、锈、氧化物、油污、泥灰及溶渣，如涂有影响焊接质量的涂料，也应进行清理；1.2.3在非常潮湿的气候下进行焊接或接缝周围有露水、冰霜时，应用氧-乙炔焰对接缝烘干后进行焊接；1.2.4重要构件的接缝应用风动砂轮，钢丝轮或钢丝刷进行清理，直至清理范围内呈现金属光泽；1.2.5经装配、清理后的接缝，如未能及时焊接，并因气候或其他原因影响而积水，受潮生锈时，在焊接前应重新清理；1.2.6采用碳弧气刨加工坡口的接缝，如槽中有粘碳，则应将粘碳处刨净。

1.3接缝的间隙、坡口尺寸及碳弧气刨加工坡口的槽形和深度必须符合规定，对影响焊接操作和焊接质量的严重超差，应在焊前进行修整。

1.4接缝的定位焊质量应良好，当定位焊的缺陷影响焊接操作和焊接质量时，应在焊前进行返修。

1.5采用自动焊焊接的接缝，应在接缝始末两端分别装上引弧板和引出板，其尺寸应不小于80×80mm，厚度应满足不致在引弧和熄弧时焊穿的要求。

2、典型结构的焊接程序2.1焊接程序的一般原则2.1.1首先焊接不致对其他焊缝形成刚性约束的焊缝；2.1.2每条焊缝焊接时应保持其一端能自由收缩；2.1.3手工焊焊接板列时，应先焊端接缝，后焊边接缝；2.1.4构架与板缝相交时，应先焊好板缝，再焊构架间的对接缝，最后焊接构架间的角焊缝和构架与板的角焊缝；2.1.5分段、总段及船台装配中的焊接，应尽可能由双数焊工从中间逐步向前后，左右对称进行，以保证构件的自由和均匀收缩；2.1.6手工焊时，对较长的焊缝应采用逐步退焊法或分中逐步退焊法；2.1.7分段或总段的外板纵向接缝，其两端应留出200~300mm暂不焊接（但平直的部位或采用自动焊焊接的焊缝可不留），以利船台装配时对接；2.1.8肋骨、舱壁等结构近大接缝一边的角焊缝，一般应在大接缝焊完后进行焊接，双层底分段中内底边板与外板的上部角焊缝，一般应在舷侧分段与双层底分段相接的外板接缝焊完后进行焊接；2.1.9分段建造中所产生的焊接缺陷应在上船台前修补完毕，不应集中在船台上进行修整；2.2典型结构的焊接程序举例2.2.1平台拼板（首部甲板）的焊接程序；2.2.2底部分段中交叉构架的焊接程序；2.2.3首部和舯部外板对接接缝的焊接程序；2.2.4总段环形接缝的焊接，总段环形接缝的焊接，通常中、小型船舶可由4~8名焊工同时进行，大型船舶可由6~12名焊工同时进行，总的焊接程序如下图：图中所注的自动焊也可由手工焊代替，此时应自中间向两舷进行焊接；2.2.5自动焊，焊“T”型结构时，可制作一胎架使自动焊的焊丝正对角焊缝（焊丝与工件的夹角为45º），其它焊接程序参照自动焊板片执行；3、厚板和铸钢件的焊接程序3.1为保证焊接质量，厚板和铸钢件应采取下列措施：3.1.1定位焊的焊缝应有足够的长度和厚度，以防止在焊接过程中裂开；3.1.2厚板或铸钢件对接焊时，可根据焊件厚度，分别开U形、X形、V形等坡口进行多层焊，必要时平位置的焊缝可先用手工焊打底后再进行埋弧自动焊焊接；3.1.3厚度大于40mm的钢板或铸件对接时，一般采用U形坡口或X形坡口进行多层焊，多层焊时应注意适当提高电弧电压，以保证焊缝具有合理的形状系数，以减小焊缝产生的偏析和裂缝的倾向；3.1.4对重要的T形结构，通常为保证焊透，需开K形坡口，采用手工焊、埋弧半自动焊或二氧化碳气体保护焊进行多层焊，厚板T形结构的焊接还应注意以下几点；3.1.4.1为便于操作，坡口角度可适当开大3.1.4.2正面第一层焊道可用手工焊打底，并选用较小直径的焊条，以后各层可用埋弧半自动焊或二氧化碳气体保护半自动焊，当需要保证焊透时，反面焊接前应用碳弧气刨刨槽，然后由手工焊打底，再进行焊接，焊缝表面如有咬边可用手工焊补焊3.1.4.3必须合理选择焊缝层次与焊接参数，以防止产生未焊透和夹渣等缺陷3.1.5进行多层焊时，每层焊缝的熔渣必须清除干净，以防止焊接时产生夹渣；3.1.6进行多层焊时，每层焊缝的起点和终点相互错开30~50mm，各层焊缝的起始点不应在焊缝的相交处；3.1.7当铸钢件的厚度较大、形状复杂、含碳量或碳当量较高时，宜采用预热措施，预热温度一般为120~200℃，焊条宜采用抗裂性较好的低氢型焊条；3.1.8厚板和铸钢件的焊接应严格按照合理的焊接程序进行，以防止由于较大的刚性而产生裂缝。

船舶结构焊接技术与工艺前言船舶结构焊接技术与工艺是船舶制造中至关重要的一环。

焊接作为一种常用的金属连接工艺，具有高强度、高效率、良好的密封性和可靠性等优点，被广泛应用于船舶结构的制造和修理中。

本文将介绍船舶结构焊接的相关技术和工艺，帮助读者了解船舶焊接的基本原理、工艺流程和注意事项。

一、船舶结构焊接的基本原理船舶结构焊接是利用高温热源将金属材料加热至熔点状态，并通过施加压力形成永久性连接的工艺。

其基本原理包括以下几个方面：1. 熔化焊接原理熔化焊接是船舶结构焊接中最常见的焊接方式，其原理是通过加热金属材料至熔点，使其熔化并与填充金属材料融合在一起。

常用的熔化焊接方法包括电弧焊、气焊和激光焊等。

•电弧焊是通过电弧放电产生的热量将焊接材料熔化，并通过填充金属电极补充材料，形成焊接缝。

电弧焊具有焊接速度快、适用于各种厚度材料的优点，是船舶结构焊接中常用的方法之一。

•气焊是利用燃烧氧气和燃气混合物产生的火焰加热金属材料至熔点，并通过添加填充材料进行焊接的方法。

气焊适用于焊接较大厚度的材料，并具有多种焊接形式的灵活性。

•激光焊是利用激光束直接对金属材料进行加热，使其熔化并与填充材料融合在一起的焊接方法。

激光焊具有焊接速度快、热影响区小的优点，适用于船舶结构焊接中对焊接质量要求较高的场景。

2. 压力焊接原理压力焊接是利用压力将金属材料接触在一起，并施加热源使其发生塑性变形而形成连接的焊接方式。

常用的压力焊接方法包括轧焊、焊接锻造和爆炸焊接等。

•轧焊是利用辊轧将金属板材直接压合在一起，并通过传导热量使其熔化并形成连接的焊接方法。

轧焊适用于焊接较薄的板材，具有焊缝牢固、焊接速度快的特点。

•焊接锻造是将金属材料在高温高压条件下锻造、压制，并通过塑性变形使其熔化并形成连接的焊接方法。

焊接锻造具有变形能量为主要源的优点，适用于焊接较大断面和要求高强度的场景。

•爆炸焊接是利用高能量爆炸产生的冲击压力将金属材料相互冲击并连接在一起的焊接方法。

船体焊接工艺船体焊接工艺规程一、执行标准CB/T3195-95《中小型船舶船体建造精度》CB999-82《船体焊缝表面质量检验》CB/T3761-1996《船体结构焊缝缺陷修补技术要求》二、职责焊工职责：A从事船舶焊接的电焊工必须培训，参加舰艇建造的电焊工必须持有中华人民共和国船检局印发的《焊工合格证书》，方能上岗。

B持证焊工应严格安装资格证书规定的工作范围进行施工，并应随时接受检查人员对焊工资格证书的检查。

C焊工在焊前应检查焊缝装配是否满足标准和焊接工艺的要求，未达到要求禁止施焊。

D按焊接工艺的要求领取和使用焊接材料。

E按焊接工艺规定的焊接参数和焊接顺序进行焊接。

F焊后应对焊缝表面及两边的熔渣及飞溅进行清理，并自检焊缝表面质量。

G对互检、专检认为不合格焊缝进行修补。

H每天施工结束后，对施工现场进行清扫，焊条头回收，剩余低氢焊条返回仓库，非低氢焊条放在干燥不易受潮处。

三、环境、设备、材料控制（1）环境要求A环境温度低于负5摄氏度时，施焊时必须采取一定的低温焊接措施，可用氧一乙火焰对焊缝进行70—100℃预热。

B室外焊接作业风力大于4级风时，应采取适当的挡风措施。

（2）材料要求焊接用材料要严格按设计要求选取，焊接材料应具有出厂合格证等必要的质量证明。

四、焊接前的准备1、焊接之前应对焊条进行烘焙，常用焊条烘焙温度、时间和保存温度见下表药皮类型焊条牌号烘焙温度时间（分）保存温度氧化钛钙结422 150-200 30-60低氢结506，结507 300-350 60-90 1002、对要焊接的构件装配精度进行检验，确定无误方可开始焊接。

3、对装配时的定位焊接进行检查，对有缺陷的定位焊，可在其前后用定位焊固定，然后气刨或风铲去除有缺陷的定位焊。

4、施焊前将焊缝两侧各30mm表面清理干净，要求无水、无锈、无油污、无氧化铁、无冰雪等。

5、焊前焊工应明确图纸中的焊接技术要求及焊接尺寸。

6、电焊工常备工具：手锤、扁铲、尖锤、刷帚、粉笔、钢丝刷子、焊条箱。
