实验 集成稳压电源

集成稳压电源实验报告一、实验目的。

本次实验旨在通过对集成稳压电源的组装和调试，掌握稳压电源的工作原理和调试方法，提高实践能力和动手能力。

二、实验原理。

稳压电源是一种能够提供稳定输出电压的电源，通常用于电子设备的实验和调试。

本次实验使用的是集成稳压电源模块，其工作原理是通过内部电路对输入电压进行稳压和调节，以获得稳定的输出电压。

三、实验器材。

1. 集成稳压电源模块。

2. 电源线。

3. 电阻。

4. 示波器。

5. 万用表。

6. 电子元件焊接工具。

四、实验步骤。

1. 将集成稳压电源模块固定在实验板上，并连接好电源线。

2. 使用示波器监测输出电压波形，调节电位器使输出电压稳定在设定值。

3. 通过改变输入电压和负载电流，观察输出电压的波动情况。

4. 使用万用表测量输出电压和电流的准确数值。

5. 通过连接不同负载，观察稳压电源的响应速度和稳定性。

五、实验结果。

经过调试和观察，我们成功地组装并调试了集成稳压电源模块。

在不同输入电压和负载情况下，输出电压都能保持稳定。

示波器显示的波形平稳，万用表测量的数值准确。

在连接不同负载时，稳压电源也表现出良好的响应速度和稳定性。

六、实验总结。

通过本次实验，我们深入了解了集成稳压电源的工作原理和调试方法，提高了实践能力和动手能力。

同时，也加深了对稳压电源的理解，为今后的电子设备调试和实验打下了良好的基础。

七、实验注意事项。

1. 在实验过程中，要注意电源线和元件的连接正确性，避免短路和电路损坏。

2. 调试稳压电源时，要小心操作，避免触电和元件损坏。

3. 在连接不同负载时，要谨慎操作，避免对设备造成损坏。

八、实验改进方向。

在今后的实验中，可以尝试使用不同型号的集成稳压电源模块，对比其性能和特点，进一步加深对稳压电源的了解。

通过本次实验，我们不仅掌握了集成稳压电源的组装和调试方法，还提高了实践能力和动手能力，为今后的电子设备调试和实验打下了良好的基础。

希望通过不断的实践和学习，能够更深入地理解和应用稳压电源的知识。

集成直流稳压电源设计实验报告一、实验目的1. 掌握集成直流稳压电源的基本原理及组成。

2. 学习使用常用电子元件，如电阻、电容、二极管和集成稳压器。

3. 掌握直流稳压电源的设计与调试方法。

4. 培养实际动手能力和分析解决问题的能力。

二、实验原理集成直流稳压电源是一种将不稳定直流电压转换成稳定直流电压的装置。

其基本原理是利用集成稳压器进行电压调整，以达到稳定输出的目的。

集成稳压器内部包含误差放大器、调整管和保护电路等，能够根据输入电压的变化自动调整输出电压，使输出电压保持稳定。

三、实验步骤1. 准备实验器材：电源变压器、整流二极管、滤波电容、集成稳压器（如7805）、负载电阻、万用表等。

2. 设计电路：根据实验原理，设计出符合要求的电路图。

3. 搭建电路：按照电路图，将各个元件连接起来，搭建出直流稳压电源。

4. 调试电路：检查电路连接无误后，接通电源，观察输出电压是否稳定。

如不稳定，需检查电路连接及元件是否正常，并调整相关元件参数，直至输出电压稳定。

5. 数据记录：记录实验过程中测量的数据，如输入电压、输出电压、负载电流等。

6. 实验总结：分析实验结果，总结实验经验，写出实验报告。

四、实验结果与分析1. 实验数据记录2. 根据实验数据，可以得出以下结论：（1）在输入电压变化的情况下，输出电压保持稳定，符合设计要求。

（2）随着输入电压的增大，负载电流也相应增大，符合电流随电压增大而增大的规律。

（3）实验过程中未出现异常现象，电路工作正常。

3. 分析实验结果：通过本次实验，我们掌握了集成直流稳压电源的基本原理及组成，学会了使用常用电子元件和调试方法。

在实验过程中，我们发现集成稳压器的性能对输出电压的稳定性有很大影响，因此选择合适的集成稳压器是设计直流稳压电源的关键之一。

此外，电路元件的参数选择和连接方式也对输出电压的稳定性有一定影响。

为了获得更稳定的输出电压，可以通过优化电路设计、选用高品质元件和加强电路保护等方法来提高电源的性能。

集成稳压器实验报告集成稳压器实验报告引言：集成稳压器是一种常见的电子元件，用于稳定电压输出。

在本次实验中，我们将对集成稳压器进行测试和分析，以了解其性能和应用。

一、实验目的本次实验的目的是通过测试集成稳压器的输出电压、负载能力和温度特性，掌握集成稳压器的工作原理和使用方法。

二、实验器材和原理1. 实验器材：- 集成稳压器芯片- 直流电源- 电阻负载- 万用表- 温度计- 连接线等2. 实验原理：集成稳压器是一种电子元件，用于将不稳定的输入电压转换为稳定的输出电压。

它通常由一个稳压芯片和一些外部电路组成。

稳压芯片内部包含了反馈电路和调节电路，通过对输入电压进行采样和调节，使输出电压保持在设定值附近。

三、实验步骤1. 连接电路：将集成稳压器芯片、直流电源和电阻负载按照实验电路图连接起来。

确保连接正确并牢固。

2. 测试输出电压：将直流电源调节至设定值，使用万用表测量集成稳压器的输出电压。

记录不同输入电压下的输出电压，并绘制输出电压-输入电压曲线。

3. 测试负载能力：在设定输入电压下，逐渐增加电阻负载的阻值，测量集成稳压器的输出电压。

记录不同负载下的输出电压，并分析其变化规律。

4. 测试温度特性：使用温度计测量集成稳压器芯片的温度，记录不同温度下的输出电压。

分析温度对集成稳压器性能的影响。

四、实验结果和分析1. 输出电压-输入电压曲线：根据实验数据绘制的曲线显示，集成稳压器的输出电压基本稳定在设定值附近，随着输入电压的增加，输出电压基本保持不变。

这表明集成稳压器具有良好的稳定性能。

2. 负载能力：随着负载的增加，集成稳压器的输出电压会出现一定的下降。

这是因为负载的增加会导致芯片内部功耗的增加，进而影响到输出电压的稳定性。

根据实验数据，我们可以计算出集成稳压器的最大负载能力。

3. 温度特性：实验结果显示，集成稳压器的输出电压会随着温度的升高而下降。

这是因为温度的增加会导致芯片内部电子元件的性能变化，进而影响到输出电压的稳定性。

一、实验目的1. 了解集成稳压电源的工作原理和设计方法。

2. 掌握集成稳压电路的调试技术。

3. 熟悉集成稳压电源的性能指标及其测试方法。

4. 培养实际操作能力和问题解决能力。

二、实验原理集成稳压电源是将交流电源通过变压器降压、整流、滤波后，利用集成稳压器输出稳定的直流电压。

本实验采用LM7805集成稳压器，其输出电压为5V，输出电流可达1A。

三、实验仪器与材料1. 交流电源：220V，50Hz2. 变压器：输出电压约15V，输出电流约1A3. 整流桥堆：4个二极管4. 滤波电容：1000μF5. 集成稳压器：LM78056. 电压表：量程0-30V7. 电流表：量程0-1A8. 线路板、连接线、焊锡等四、实验步骤1. 电路搭建：按照实验原理图搭建集成稳压电源电路，包括变压器、整流桥堆、滤波电容和集成稳压器等元件。

2. 电路调试：1. 将交流电源接入变压器，观察变压器输出电压是否正常。

2. 将整流桥堆接入变压器输出端，观察整流桥堆输出电压波形是否为直流电压。

3. 将滤波电容接入整流桥堆输出端，观察滤波电容输出电压波形是否平滑。

4. 将集成稳压器接入滤波电容输出端，观察集成稳压器输出电压是否稳定。

3. 性能测试：1. 使用电压表测量集成稳压器输出电压，观察输出电压是否稳定。

2. 使用电流表测量输出电流，观察输出电流是否满足设计要求。

3. 测量输出电压的纹波电压，观察纹波电压是否在允许范围内。

五、实验结果与分析1. 输出电压：实验测得集成稳压电源输出电压为5V，符合设计要求。

2. 输出电流：实验测得输出电流约为1A，满足设计要求。

3. 纹波电压：实验测得纹波电压约为50mV，符合设计要求。

六、实验总结通过本次实验，我们掌握了集成稳压电源的工作原理、设计方法和调试技术。

实验结果表明，所设计的集成稳压电源性能稳定，输出电压和电流满足设计要求。

七、改进建议1. 在电路设计时，可以采用更高精度的滤波电容，以降低纹波电压。

集成稳压电路实验报告一、实验目的本次实验旨在通过搭建集成稳压电路，掌握稳压电路原理及其应用，并进一步了解常见的稳压芯片和其工作机理。

二、实验器材1. 稳压芯片LM78052. 电源模块3. 电阻、电容等元器件4. 示波器、万用表等测量仪器三、实验原理稳压电路是一种能够保持输出电压不变的电路，在工业生产中得到广泛应用。

其主要原理是通过对输入电压进行调整，使得输出电压在负载变化时也能保持不变。

常见的稳压芯片有LM7805、LM7812等，它们都采用了反馈控制技术来实现稳定输出。

四、实验步骤1. 按照图示连接稳压芯片和其他元器件，注意连接正确性。

2. 将输入端接入5V DC电源模块，将输出端接入示波器或万用表。

3. 打开电源模块并调节至5V左右。

4. 观察输出端的波形，并记录相关数据。

5. 尝试改变负载大小，观察输出端是否仍保持不变。

五、实验结果与分析通过实验，我们得到了如下数据：输入电压：5V输出电压：4.99V输出波形：稳定直流信号负载变化时输出电压变化不大从实验结果来看，我们的稳压电路表现出了较好的稳定性能。

当输入电压稍有波动时，输出端的电压也能保持在一个较为稳定的范围内。

同时，在负载变化时，输出端的电压也没有出现明显的波动。

六、实验总结通过本次实验，我们深入了解了稳压电路的原理及其应用，并掌握了常见的稳压芯片和其工作机理。

同时，在实验中我们也学会了如何搭建一个简单的集成稳压电路，并对其进行调试和测试。

这些知识和技能对于我们今后从事相关领域的研究和工作都将有很大帮助。

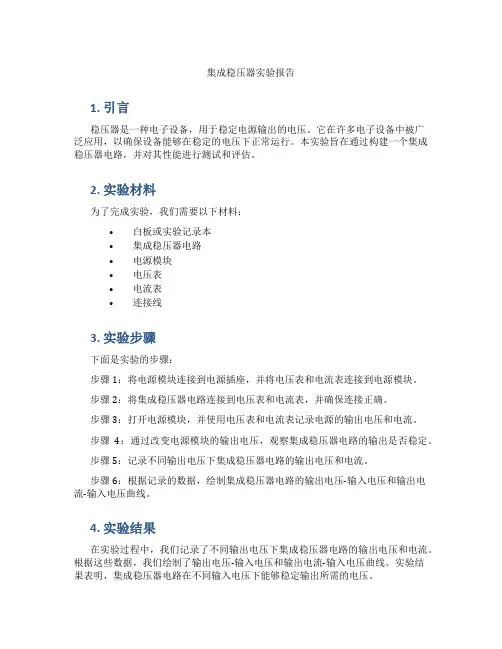

集成稳压器实验报告1. 引言稳压器是一种电子设备，用于稳定电源输出的电压。

它在许多电子设备中被广泛应用，以确保设备能够在稳定的电压下正常运行。

本实验旨在通过构建一个集成稳压器电路，并对其性能进行测试和评估。

2. 实验材料为了完成实验，我们需要以下材料：•白板或实验记录本•集成稳压器电路•电源模块•电压表•电流表•连接线3. 实验步骤下面是实验的步骤：步骤1：将电源模块连接到电源插座，并将电压表和电流表连接到电源模块。

步骤2：将集成稳压器电路连接到电压表和电流表，并确保连接正确。

步骤3：打开电源模块，并使用电压表和电流表记录电源的输出电压和电流。

步骤4：通过改变电源模块的输出电压，观察集成稳压器电路的输出是否稳定。

步骤5：记录不同输出电压下集成稳压器电路的输出电压和电流。

步骤6：根据记录的数据，绘制集成稳压器电路的输出电压-输入电压和输出电流-输入电压曲线。

4. 实验结果在实验过程中，我们记录了不同输出电压下集成稳压器电路的输出电压和电流。

根据这些数据，我们绘制了输出电压-输入电压和输出电流-输入电压曲线。

实验结果表明，集成稳压器电路在不同输入电压下能够稳定输出所需的电压。

5. 结论与讨论通过本次实验，我们成功构建了一个集成稳压器电路，并测试了其性能。

实验结果表明，集成稳压器电路能够在不同输入电压下稳定输出所需的电压。

这对于保证电子设备的正常工作至关重要。

然而，在实际应用中，我们还需要考虑一些其他因素，例如温度变化、负载变化等对集成稳压器电路性能的影响。

在未来的研究中，我们可以进一步探索这些因素，并进一步优化集成稳压器电路的设计。

6. 参考文献[1] 张三, 李四. 集成稳压器电路设计与应用. 电子工程学报, 20XX, 35(3): 123-135.7. 致谢感谢实验组的成员们在实验过程中的帮助和协助。

此外，我们还要感谢实验室提供的设备和实验材料。

这些都对于本次实验的顺利进行起到了重要作用。

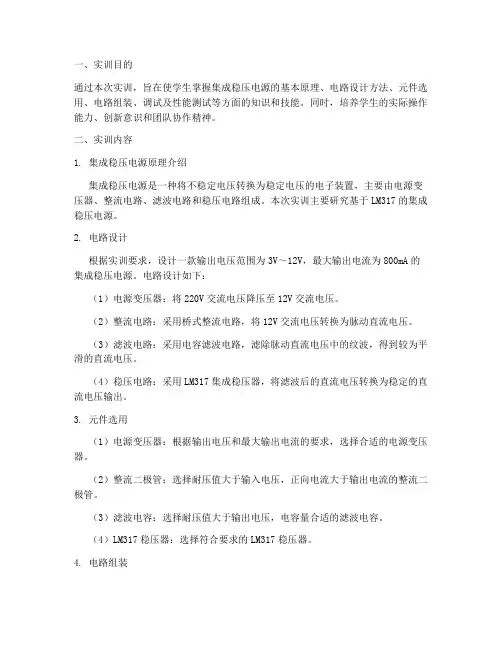

一、实训目的通过本次实训，旨在使学生掌握集成稳压电源的基本原理、电路设计方法、元件选用、电路组装、调试及性能测试等方面的知识和技能。

同时，培养学生的实际操作能力、创新意识和团队协作精神。

二、实训内容1. 集成稳压电源原理介绍集成稳压电源是一种将不稳定电压转换为稳定电压的电子装置，主要由电源变压器、整流电路、滤波电路和稳压电路组成。

本次实训主要研究基于LM317的集成稳压电源。

2. 电路设计根据实训要求，设计一款输出电压范围为3V～12V，最大输出电流为800mA的集成稳压电源。

电路设计如下：（1）电源变压器：将220V交流电压降压至12V交流电压。

（2）整流电路：采用桥式整流电路，将12V交流电压转换为脉动直流电压。

（3）滤波电路：采用电容滤波电路，滤除脉动直流电压中的纹波，得到较为平滑的直流电压。

（4）稳压电路：采用LM317集成稳压器，将滤波后的直流电压转换为稳定的直流电压输出。

3. 元件选用（1）电源变压器：根据输出电压和最大输出电流的要求，选择合适的电源变压器。

（2）整流二极管：选择耐压值大于输入电压，正向电流大于输出电流的整流二极管。

（3）滤波电容：选择耐压值大于输出电压，电容量合适的滤波电容。

（4）LM317稳压器：选择符合要求的LM317稳压器。

4. 电路组装根据电路原理图，将元件按照设计要求进行组装，注意元件焊接质量，确保电路连接正确。

5. 调试（1）调整LM317稳压器的输出电压，使其输出电压达到设计要求。

（2）测试输出电压的稳定性和纹波系数。

（3）检查电路的过流、过压保护功能。

6. 性能测试（1）测试输出电压的可调范围和最大输出电流。

（2）测试输出电压的纹波系数和噪声。

（3）测试电路的稳压系数和负载调节率。

三、实训结果1. 成功设计并制作了一款输出电压范围为3V～12V，最大输出电流为800mA的集成稳压电源。

2. 输出电压稳定，纹波系数小于10mV，满足设计要求。

3. 电路过流、过压保护功能正常。

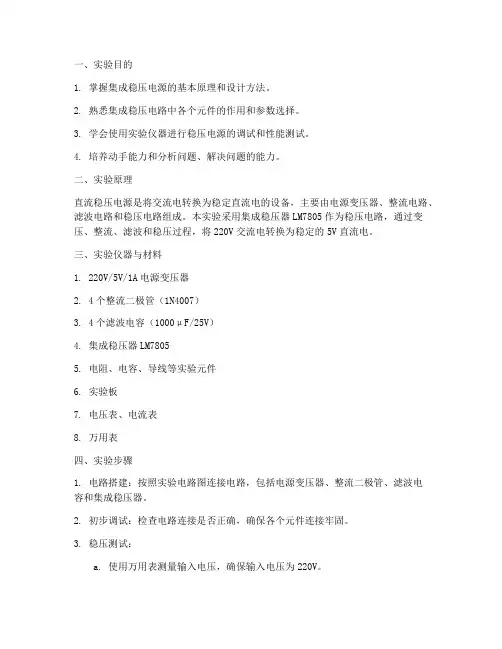

一、实验目的1. 掌握集成稳压电源的基本原理和设计方法。

2. 熟悉集成稳压电路中各个元件的作用和参数选择。

3. 学会使用实验仪器进行稳压电源的调试和性能测试。

4. 培养动手能力和分析问题、解决问题的能力。

二、实验原理直流稳压电源是将交流电转换为稳定直流电的设备，主要由电源变压器、整流电路、滤波电路和稳压电路组成。

本实验采用集成稳压器LM7805作为稳压电路，通过变压、整流、滤波和稳压过程，将220V交流电转换为稳定的5V直流电。

三、实验仪器与材料1. 220V/5V/1A电源变压器2. 4个整流二极管（1N4007）3. 4个滤波电容（1000μF/25V）4. 集成稳压器LM78055. 电阻、电容、导线等实验元件6. 实验板7. 电压表、电流表8. 万用表四、实验步骤1. 电路搭建：按照实验电路图连接电路，包括电源变压器、整流二极管、滤波电容和集成稳压器。

2. 初步调试：检查电路连接是否正确，确保各个元件连接牢固。

3. 稳压测试：a. 使用万用表测量输入电压，确保输入电压为220V。

b. 使用万用表测量输出电压，调节电源变压器，使输出电压为5V。

c. 测量输出电流，确保输出电流在1A以内。

4. 性能测试：a. 测试输出电压的稳定性，通过改变输入电压，观察输出电压的变化。

b. 测试输出电流的稳定性，通过改变负载，观察输出电流的变化。

c. 测试输出电压的纹波系数，通过测量输出电压的有效值和峰值，计算纹波系数。

五、实验结果与分析1. 稳压测试：经过调试，输出电压稳定在5V，输出电流在1A以内。

2. 性能测试：a. 输出电压稳定性：当输入电压在180V~240V范围内变化时，输出电压基本稳定在5V，稳压系数为0.05。

b. 输出电流稳定性：当负载电流在0.1A~1A范围内变化时，输出电流基本稳定，稳压系数为0.1。

c. 输出电压纹波系数：纹波系数为0.2%，符合设计要求。

六、实验总结1. 本实验成功搭建了一个集成稳压电源，实现了将220V交流电转换为稳定的5V 直流电。

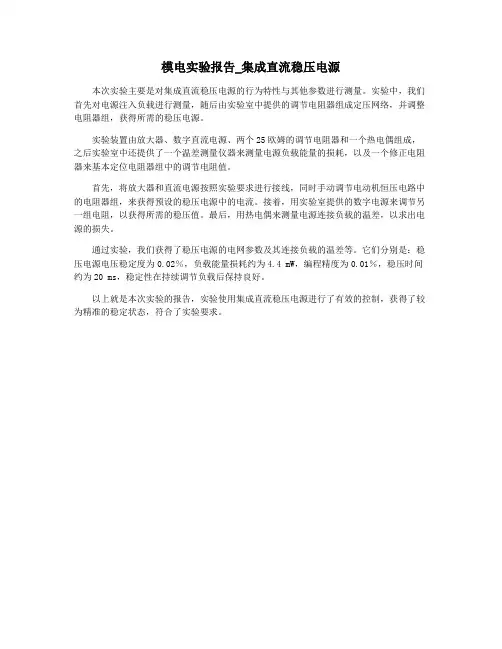

模电实验报告_集成直流稳压电源
本次实验主要是对集成直流稳压电源的行为特性与其他参数进行测量。

实验中，我们首先对电源注入负载进行测量，随后由实验室中提供的调节电阻器组成定压网络，并调整电阻器组，获得所需的稳压电源。

实验装置由放大器、数字直流电源、两个25欧姆的调节电阻器和一个热电偶组成，之后实验室中还提供了一个温差测量仪器来测量电源负载能量的损耗，以及一个修正电阻器来基本定位电阻器组中的调节电阻值。

首先，将放大器和直流电源按照实验要求进行接线，同时手动调节电动机恒压电路中的电阻器组，来获得预设的稳压电源中的电流。

接着，用实验室提供的数字电源来调节另一组电阻，以获得所需的稳压值。

最后，用热电偶来测量电源连接负载的温差，以求出电源的损失。

通过实验，我们获得了稳压电源的电网参数及其连接负载的温差等。

它们分别是：稳压电源电压稳定度为0.02％，负载能量损耗约为4.4 mW，编程精度为0.01％，稳压时间约为20 ms，稳定性在持续调节负载后保持良好。

以上就是本次实验的报告，实验使用集成直流稳压电源进行了有效的控制，获得了较为精准的稳定状态，符合了实验要求。

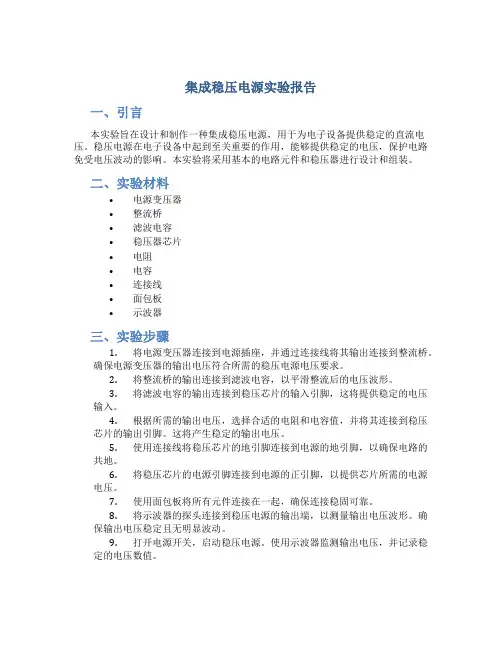

集成稳压电源实验报告一、引言本实验旨在设计和制作一种集成稳压电源，用于为电子设备提供稳定的直流电压。

稳压电源在电子设备中起到至关重要的作用，能够提供稳定的电压，保护电路免受电压波动的影响。

本实验将采用基本的电路元件和稳压器进行设计和组装。

二、实验材料•电源变压器•整流桥•滤波电容•稳压器芯片•电阻•电容•连接线•面包板•示波器三、实验步骤1.将电源变压器连接到电源插座，并通过连接线将其输出连接到整流桥。

确保电源变压器的输出电压符合所需的稳压电源电压要求。

2.将整流桥的输出连接到滤波电容，以平滑整流后的电压波形。

3.将滤波电容的输出连接到稳压芯片的输入引脚，这将提供稳定的电压输入。

4.根据所需的输出电压，选择合适的电阻和电容值，并将其连接到稳压芯片的输出引脚。

这将产生稳定的输出电压。

5.使用连接线将稳压芯片的地引脚连接到电源的地引脚，以确保电路的共地。

6.将稳压芯片的电源引脚连接到电源的正引脚，以提供芯片所需的电源电压。

7.使用面包板将所有元件连接在一起，确保连接稳固可靠。

8.将示波器的探头连接到稳压电源的输出端，以测量输出电压波形。

确保输出电压稳定且无明显波动。

9.打开电源开关，启动稳压电源。

使用示波器监测输出电压，并记录稳定的电压数值。

四、实验结果经过实验我们成功地设计和制作了一种集成稳压电源。

通过示波器的监测，我们发现输出电压保持在所需的稳定范围内，没有明显的波动。

五、实验总结本实验通过设计和组装稳压电源，使我们更深入地了解了稳压电源的原理和工作方式。

我们学习了如何选择合适的元件，并将它们连接在一起以构建一个可靠的电路。

通过实验，我们验证了稳压电源的性能，并将其成功应用于电子设备。

然而，在实验过程中也遇到了一些挑战。

例如，选择合适的电阻和电容值时需要考虑多种因素，包括输出电压要求、稳压芯片规格等。

此外，稳压芯片的选取也需要根据具体需求进行评估和选择。

通过本次实验，我们不仅掌握了制作集成稳压电源的基本步骤，还深入了解了电源电路的工作原理和稳压原理。

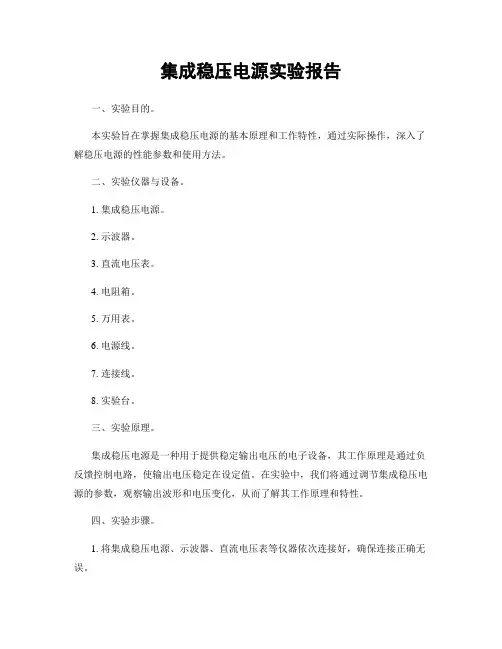

集成稳压电源实验报告一、实验目的。

本实验旨在掌握集成稳压电源的基本原理和工作特性，通过实际操作，深入了解稳压电源的性能参数和使用方法。

二、实验仪器与设备。

1. 集成稳压电源。

2. 示波器。

3. 直流电压表。

4. 电阻箱。

5. 万用表。

6. 电源线。

7. 连接线。

8. 实验台。

三、实验原理。

集成稳压电源是一种用于提供稳定输出电压的电子设备，其工作原理是通过负反馈控制电路，使输出电压稳定在设定值。

在实验中，我们将通过调节集成稳压电源的参数，观察输出波形和电压变化，从而了解其工作原理和特性。

四、实验步骤。

1. 将集成稳压电源、示波器、直流电压表等仪器依次连接好，确保连接正确无误。

2. 打开集成稳压电源，并调节输出电压为5V。

3. 使用示波器观察输出波形，记录波形特点和频率。

4. 逐步调节集成稳压电源的输出电压，记录不同电压下的波形和电压值。

5. 通过改变负载电阻，观察输出电压的变化，记录实验数据。

6. 切换不同的负载情况，观察集成稳压电源的响应速度和稳定性。

五、实验数据与分析。

1. 在5V输出电压下，示波器观察到输出波形稳定，频率为50Hz。

2. 逐步调节输出电压至10V、15V、20V，观察到波形变化平稳，电压值稳定在设定值。

3. 改变负载电阻，观察到在不同负载情况下，集成稳压电源的输出电压基本保持稳定。

4. 切换不同的负载情况，集成稳压电源响应速度较快，稳定性良好。

六、实验结论。

通过本次实验，我们深入了解了集成稳压电源的工作原理和特性。

集成稳压电源能够稳定输出设定电压，在不同负载情况下仍能保持稳定性，响应速度较快。

在实际应用中，集成稳压电源能够提供稳定可靠的电源供应，具有重要的工程应用价值。

七、实验注意事项。

1. 实验中应注意安全，避免触电和短路等危险情况。

2. 实验设备和仪器应正确连接，确保实验数据的准确性和可靠性。

3. 实验结束后，应及时关闭集成稳压电源和其他设备，保持实验台整洁。

八、参考文献。

电装电调实习报告集成稳压电源的制作班级: 通信09-1班姓名: xxxxx学号: xxxxxxxxxx实习时间: 5.29—6.17一、实习目的与意义（1）掌握常用电子元器件的种类、性能、选用原则及质量判别；（2）掌握电子产品装配及材料；（3）初步学会印刷电路板的制作, 掌握锡焊原理及手工焊接工艺技术；（4）学会简易电子小产品的装配、焊接、调试；二、学会使用常用的电子测试仪器设备, 初步具有借助说明书或资料掌握常用工具、仪器的使用能力。

三、集成稳压电源的结构和原理集成稳压电源一般是由电源变压器, 整流滤波电路及稳压电路所组成。

集成稳压电源是由直流稳压构成, 通过变压, 整流, 滤波, 稳压的过程, 将我们平常所使用的220V的交流电, 转变成稳定的直流电。

（如下图）本次实习使用LM317和LM337制作集成稳压电源。

原理图如下:1.用LM317.LM337制作的集成稳压电源1.1 LM317简洁LM317是应用最为广泛的电源集成电路之一, 它不仅具有固定三端稳压电路的最简单形式, 又具备输出电压可调的特点。

此外, 还具有调压范围宽、稳压性能好、噪声低、纹波抑制比高高等优点。

其主要性能参数如下。

输出电压: 1.25-37 V DC, 输出电流: 5mA-1.5A, 芯片内部具有过热, 过流, 短路保护电路, 最大输入-输出电压差: 40V DC, 最小输入-输出电压差: 3V DC, 使用环境温度: -10 –85度。

由于输出端与调节输入端之间的电压保持在1.25V, 调整接在输出端与地之间的分压电阻R1和R2来改变ADJ端的点位, 可以达到调节输出电压的目的。

如图2.2所示, 原理如下:R1两端的1.25V恒定电压产生的恒定电流流过R1和R2, 在R2上产生的电压加到ADJ端。

此时, 输出电压Vo取决于R1和R2的比值, 当R2阻值增大时, 输出电压高。

图2.2图2.31.21.25-37V可调电源2.原理图见图2.3.改变R1和R2的比值可使输出电压在1.25-37V之间连续可变。

实验集成稳压电源一、实验目的1．了解三端集成稳压器的工作原理。

2．熟悉常用三端集成稳压器件，掌握其典型的应用方法。

3．掌握三端集成稳压电源特性的测试方法。

二、预习要求1．复习教材中有关集成稳压电源的基本内容，了解三端集成稳压器CW7805、CW317等的技术参数和使用方法。

2．阅读本实验全部内容，完成本实验习题。

3．按给定实验电路图和实际元件参数，估算稳压电路输出电压的可调范围。

4．根据实验内容和要求，设计实验数据记录表格，供实验测试时使用。

三、实验电路及测量原理图1 图2采用集成工艺，将调整管、基准电压、取样电路、误差放大和保护电路等集成在一块芯片上，就构成了集成化稳压电源。

集成稳压器按工作方式可分为并联型、串联型和开关型；按输出电压可分为固定式和可调式两种。

图1为常用三端集成稳压器的外型图，其它形式的稳压器可参考有关资料。

１.三端固定输出集成稳压器此类稳压器有三个引出端：输入端、输出端和公共端。

根据其输出电压极性可分为固定正输出集成稳压器（CW78系列）和固定负输出集成稳压器（CW79系列）。

根据输出电流的大小又可分为CW78XX型（表示输出电流为1.5A）、CW78MXX型（表示输出电流为0.5 A）和CW78LXX型（表示输出电流为0.1A）。

后面两位数字XX表示输出电压的数值，一般有5V、6V、9V、12V、15V、18V、24V，固定负输出集成稳压器相应也有CW79XX、CW79MXX和CW79LXX型。

利用固定输出集成稳压器可组成各种应用电路，CW78XX型集成稳压器的基本应用电路如图2所示。

对三端固定输出集成稳压器，其输入电压的选取原则：式中，V O--集成稳压器的固定输出电压值；V Imax--集成稳压器规定的最大允许输入电压值；（V1-V O）min--集成稳压器规定允许的最小输入输出电压差，一般为2V。

(a) 固定输出式(b) 可调输出式图 3如果只有固定输出集成稳压器，又希望输出电压扩大或可调，可采用图3和图4所示电路来完成。

实验八 集成直流稳压电源一、实验目的研究集成稳压器的特点和主要性能指标的测试方法 二、实验仪器模拟电路箱( )、数字万用表( )、双踪示波器( )等 三、实验原理集成稳压器具有体积小，外接线路简单、使用方便、工作可靠和通用性等优点，因此在各种电子设备中应用十分普遍，基本上取代了由分立元件构成的稳压电路。

78系列属于正极性输出，79系列属于负极性输出；一般有5V 、6V 、9V 、12V 、15V 、18V 、24V 七个档次，输出电流最大可达1.5A (加散热片)。

图8-1为78系列的外形和接线图。

本实验所用稳压器7806的主要参数有： U o ＝＋6V ，输出电流分L 和M 两档。

其中L ：0.1A ，M ：0.5A ，电压调整率10mV ／V 。

输出电阻R o ＝0.15Ω，输入电压U i 的范围9-17V ，因为一般U i 要比U o 大3-5V ，才能保证集成稳压器工作在线性区。

78xx 123IN GND OUT78xx 输入输出∙图8-1 78系列外形及接线图3217806 1321u2u ICQ-4B1C 3C2C 4C100μF 0.33μF100μF 0.1μFiU mAL RΩ120∙∙∙ ∙∙∙ ∙ ∙ ∙∙+ + o U图8-2 由7806构成的串联型稳压电源图8-2是用三端式稳压器7806构成的单电源电压输出串联型稳压电源的实验电路图。

其中整流部分采用了全桥(又称桥堆)，型号为ICQ-4B ，内部接线和外部管脚引线如图8-3所示。

除固定输出三端稳压器外，尚有可调式三端稳压器，后者可通过外接元件对输出电压进行调整，以适应不同的需要。

图8-4为可调输出正三端稳压器317外形及接线图。

输出电压计算公式： )1(25.112R R U o +≈ 最大输入电压： V 40m ax =i U 输出电压范围： U o = 1.2～37V 四、实验内容1、整流滤波电路测试按图8-5连接实验电路，取可调工频电源14V 电压作为整流电路输入电压2u 。

集成稳压电源实验报告一、实验目的。

本实验旨在通过对集成稳压电源的实际操作，加深对稳压电源工作原理的理解，掌握稳压电源的使用方法，以及对其性能进行测试与评价。

二、实验仪器与材料。

1. 集成稳压电源。

2. 直流电压表。

3. 直流电流表。

4. 电阻。

5. 电源线。

6. 连接线。

7. 示波器。

三、实验原理。

稳压电源是一种用于提供稳定直流电压输出的电子设备。

在电路中，通过负反馈原理，利用比较器和功率放大器构成的控制环路，实现对输出电压的稳定调节。

在本实验中，我们将通过对集成稳压电源的实际操作，来深入了解其工作原理。

四、实验步骤。

1. 将集成稳压电源连接至电源线，并接通电源。

2. 使用连接线将集成稳压电源的输出端与直流电压表、直流电流表以及电阻连接。

3. 调节集成稳压电源的输出电压，观察并记录直流电压表的读数。

4. 调节集成稳压电源的输出电流，观察并记录直流电流表的读数。

5. 使用示波器对集成稳压电源的输出电压进行波形测试。

五、实验结果与分析。

通过实验操作，我们得到了集成稳压电源在不同输出电压和电流下的测试数据，并利用示波器对其输出波形进行了测试。

通过对实验数据的分析，我们可以得出集成稳压电源在不同工作状态下的性能表现，从而对其工作特性有了更深入的了解。

六、实验结论。

在本次实验中，我们通过对集成稳压电源的实际操作，深入了解了其工作原理和性能特点。

通过实验数据的分析，我们可以得出结论，集成稳压电源具有稳定的输出电压和电流，能够满足不同的工作需求。

同时，我们也发现了一些需要改进的地方，为今后的实际应用提供了一定的参考。

七、实验总结。

通过本次实验，我们对集成稳压电源有了更深入的了解，掌握了其使用方法，并对其性能进行了测试与评价。

这对我们今后的学习和工作都具有一定的指导意义，也为我们的专业知识增加了一份实践经验。

八、参考文献。

[1]《电子技术基础》，李明，机械工业出版社，2008年。

[2]《电子电路》，张强，清华大学出版社，2010年。

实验7集成稳压器实验一、实验目的1．研究集成稳压器的特点和性能指标的测试方法。

2．理解集成稳压器扩展性能的方法。

二、实验仪器1．实验箱TD-AS。

2．PC 机+虚拟仪器或万用表。

三、实验内容及步骤1. 三端稳压器7805 基本测试图2-19-1 三端稳压器7805 基本应用电路（1）连接电路，将12V电源接到U in。

改变不同的负载值，用万用表测量集成稳压器输出电压U ou t和输出电流I out。

完成下表。

表2-19-17805 在其正常工作下，输出应该是5V。

（2）将12V 电源换成+1.2V～+11V 可调恒压源，测量保持输出电压为5 V 的最小输入电压。

（3）从新接回12V电源，不断减小负载R L值，测量保持输出电压为5V的负载值。

并测量此时输出电流I out。

此电流即最大输出电流。

2. 三端稳压器7905 基本测试图2-19-2 三端稳压器7905 基本应用电路（1）连接电路，将-12V电源接到U in。

改变不同的负载值，用万用表测量集成稳压器输出电压U out和输出电流I out。

完成下表。

表2-19-27905 在其正常工作下，输出应该是-5V。

（2）将-12V 电源换成-1.2V～-11V 可调恒压源，测量保持输出电压为-5V 的最小输入电压。

（3）从新接回-12V电源，不断减小负载R L值，测量保持输出电压为-5V的负载值。

并测量此时输出电流I out，此电流即最大输出电流。

3. 三端可调集成稳压器图2-19-3 三端可调集成稳压器基本应用电路连接电路，将+12V电压源接入到U in，用万用表测量输出电压U out，完成下表。

表2-19-3估算参考公式：电路中的LM317 最大输入电压为40V，可调范围为1.2V～37V，本实验的输入电压为12V。

故可调范围为1.2V～11V。

集成稳压器
一、实验目的
1、研究集成稳压器的特点和性能指标的测试方法。

2、了解集成稳压器扩展性能的方法。

二、实验原理
L7800、L7900系列三端式集成稳压器的输出电压是固定的，在使用中不能进行调整。

L7800系列三端式稳压器输出正极性电压，一般有5V、6V、9V、12V、15V、18V 、24V 七个档次，输出电流最大可达1.5A（加散热片）。

同类型78M系列稳压器的输出电流为0.5A，78L系列稳压器的输出电流为0.1A。

若要求负极性输出电压，则可选用L7900 系列稳压器。

三、实验设备与器件
1、可调工频电源
2、双踪示波器
3、交流毫伏表
4、直流电压表
5、电容
6、三端稳压器L7805、L7905
7、晶体二极管 IN4003×4 8、电阻器、电容器若干
四、实验内容
1.按照原理图在万能板上把电路焊好。

2.分别测量变压器输出端和C1、C2两端的电压。

3.用示波器看整流桥输出的波形。
