不锈钢无缝管NPS尺寸换算表

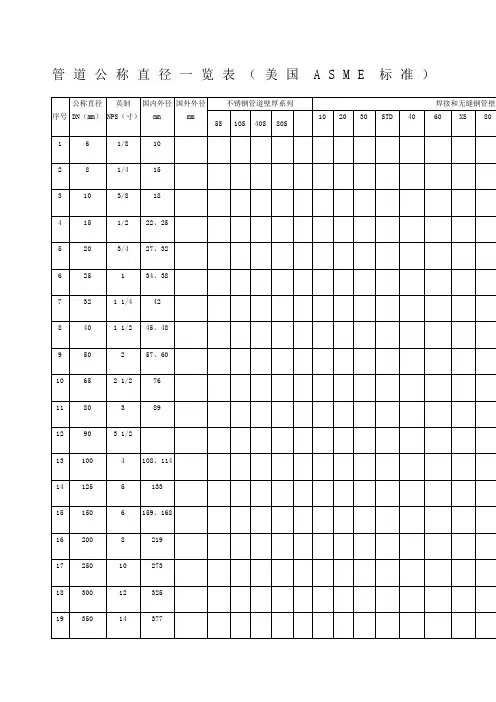

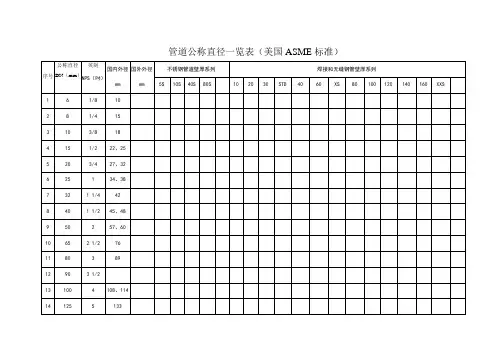

管道公称直径一览表（美国ASME标准）
管道公称直径一览表（美国ASME标准）
注：STD 指标准壁厚管XS 加厚壁厚管XXS 特别加厚壁厚管
S指不锈钢系列，不带S指其他钢种焊接和无缝钢管壁厚系列数据中系列加上Sch与没有Sch的意义相同如Sch5S与5S意义相同，Sch30与30意义相同
六角头螺栓螺纹规格M10、M12、M14、M16、M18、M20 、M22、M24、M27、M30 、M33、M36、M39 、M42、M45、M48、M52、M56、M64、M72、M76、M90
管道公称直径一览表（SH3405-96）
注：STD 指标准壁厚管XS 加厚壁厚管XXS 特别加厚壁厚管
S指不锈钢系列，不带S指其他钢种焊接和无缝钢管壁厚系列数据中系列加上Sch与没有Sch的意义相同如Sch5S与5S意义相同，Sch30与30意义相同SH3405-1996中规定不锈钢工程壁厚超过SCH 80S按碳钢此后规格的管道壁厚进行考虑。

管道尺寸（英制与公制对照表)英寸是长度单位。

1 英寸= 2.539999918 厘米(公分)。

英寸或[吋]是使用于联合王国(UK，即英国(英联邦)的长度单位。

美国等国家也使用它。

在台湾与香港，“英寸”通常写作“吋”。

英寸的常用简写为[in]或["]“吋”是近代新造的字，念作“英寸”，属汉字中一字念两音的字，其他如“浬”念作“海里”等，借用中国传统的长度单位“寸”，并加口旁以示区别。

一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。

二、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。

英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。

DN15的水管就是英制1/2"的水管，也是以前的4分水管。

如DN20的水管就是英制3/4"的水管，也是以前的6分水管外径与DN，NB的关系如下：公称管子尺寸(NPS)/in 0.25 0.5 0.75 1.0 1.25 1.5 2.0 2.5 3.0 4.0 6.0 公称直径(DN)/mm 6 15 20 25 32 40 50 65 80 100 150公称管子尺寸(NPS)/in 8.0 10.0 12.0 14.0 16.0 18.0 20.0 24.0 36.0 42.0 48.0 公称直径(DN)/mm 200 250 300 350 400 450 500 600 900 1000 1200管子规格及有关数据公称直径英寸外径近似内径壁厚相当于无缝管普厚/加厚mm ＂mm mm mm mm 15 4分21.25 15 2.75/3.25 22 20 6分26.75 20 2.75/3.5 25 25 1寸33.5 25 3.25/4 32 32 1.2寸42.25 32 3.25/4 38 40 1.5寸48 40 3.5/4.25 45 50 2寸60 50 3.5/4.5 57 70 2.5寸75.5 70 3.75/4.5 76 80 3 88.5 80 4/4.75 89 100 4 114 106 4/5.0 108 125 5 140 131 5/5.5 133 150 6 165 156 5/5.5 159 200 8 219 207 6 219 250 10 273 259 7 273 300 12 325 309 8 435350 14 377 9 485400 16 426 9 535450 18 478 9 590500 20 529 9 640600 24 630 10 755700 28 720 10 860800 32 820 975国际管道尺寸对照表N.D INCH STANDARD METRIC INCH COPPER PVC PE DUCTILE 15A 1/2" 21.7 20 21.5-22.0 2220A 3/4" 27.2/28.5 26 27.0-27.6 2625A 1" 34.0 30 28.24 30 32 34.0-34.7 3432A 1-1/4" 42.7 38 34.59 35 38 42.0-42.8 4840A 1-1/2" 48.6 44.5 40.95 45 48 48.0-48.9 6050A 2" 60.6 57.0 54.05 55 60 60.0-61.1 7665A 2-1/2" 76.3 76.1 66.75 70 76 76.0-77.3 8980A 3" 89.1 88.9 79.85 85 89 89.0-90.5 9890A 3-1/2" 101.6100A 4" 114.3 108.0 106.27 110 114 114.0-115.9 118 125A 5" 139.8 133.0 131.67 140 140 140.0-142.3 144 150A 6" 165.2 159.0 157.68 160 165 165.0-167.6 170 200A 8" 216.3 219.0 208.48 216 216.0-218.8 222 250A 10" 267.4 267.0 260.50 267 267.0-270.1 274 300A 12" 318.5 323.9 312.11 318 318.0-321.3 326 350A 14" 355.6 368.0 363.72 378 400A 16" 406.4 419.0 414.52 429 450A 18" 457.2 457.2 465.32 480 500A 20" 508.0 508.0 516.94 532 550A 22" 558.8 558.0 567.74600A 24" 609.6 619.0 619.35 635 650A 26" 660.4700A 28" 711.2。

管道公称直径一览表（美国ASME尺度）之樊仲川亿创作
管道公称直径一览表（美国ASME尺度）
注：STD 指尺度壁厚管 XS 加厚壁厚管 XXS 特别加厚壁厚管
S指不锈钢系列，不带S指其他钢种焊接和无缝钢管壁厚系列数据中系列加上Sch与没有Sch的意义相同如Sch5S与5S意义相同，Sch30与30意义相同
六角头螺栓螺纹规格 M10、M12、 M14、M16、 M18、M20 、M22、M24、 M27、M30 、M33、M36、M39 、M42、M45、M48、M52、M56、M64、M72、 M76、M90
管道公称直径一览表（SH3405-96）
注：STD 指尺度壁厚管 XS 加厚壁厚管 XXS 特别加厚壁厚管
S指不锈钢系列，不带S指其他钢种焊接和无缝钢管壁厚系列数据中系列加上Sch与没有Sch的意义相同如Sch5S与5S意义相同，Sch30与30意义相同
SH3405-1996中规定不锈钢工程壁厚超出SCH 80S按碳钢此后规格的管道壁厚进行考虑。

公称管子尺寸与直径对照表(共5页)-本页仅作为预览文档封面，使用时请删除本页-公称管子尺寸与直径数值对照表一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示。

塑料管也用外径表示，如De63。

其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示。

在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

(其实在工程领域并没有一个完全的管道公称直径与外径的对照，外径与公称直径的换算基本要靠经验。

大致是公称直径大约等于内径（外径减两个皮厚）但也不完全相等，大致差不多，取整就行。

比如φ108*7的外径108，它的公称直径是100；再比如φ32*，外径32，公称直径应该是25。

以此类推，就能得到外径与公称直径的对应关系了。

)国家标准架子管每米的重量为吨，全管的实际重量：*钢管长度DN公称直径不锈钢无缝管尺寸对照表。

管道公称直径壁厚及压力对照表
(总4页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
管道公称直径一览表（美国ASME标准）
管道公称直径一览表（美国ASME标准）
2
注：STD 指标准壁厚管 XS 加厚壁厚管 XXS 特别加厚壁厚管
S指不锈钢系列，不带S指其他钢种焊接和无缝钢管壁厚系列数据中系列加上Sch与没有Sch的意义相同如Sch5S与5S意义相同，Sch30与30意义相同
六角头螺栓螺纹规格 M10、 M12、 M14、 M16、 M18、 M20 、M22、 M24、 M27、M30 、M33、 M36、M39 、M42、 M45、M48、M52、M56、M64、M72、 M76、 M90
3
管道公称直径一览表（SH3405-96）
4
注：STD 指标准壁厚管 XS 加厚壁厚管 XXS 特别加厚壁厚管
S指不锈钢系列，不带S指其他钢种焊接和无缝钢管壁厚系列数据中系列加上Sch与没有Sch的意义相同如Sch5S与5S意义相同，Sch30与30意义相同SH3405-1996中规定不锈钢工程壁厚超过SCH 80S按碳钢此后规格的管道壁厚进行考虑
5。

管道公称直径一览表（美国ASME标准）
管道公称直径一览表（美国ASME标准）
注：STD 指标准壁厚管 XS 加厚壁厚管 XXS 特别加厚壁厚管
S指不锈钢系列，不带S指其他钢种焊接和无缝钢管壁厚系列数据中系列加上Sch与没有Sch的意义相同如Sch5S与5S意义相同，Sch30与30意义相同
六角头螺栓螺纹规格 M10、 M12、 M14、 M16、 M18、 M20 、M22、 M24、 M27、M30 、M33、 M36、M39 、M42、 M45、M48、M52、 M56、M64、M72、 M76、M90
管道公称直径一览表（SH3405-96）
注：STD 指标准壁厚管 XS 加厚壁厚管 XXS 特别加厚壁厚管
S指不锈钢系列，不带S指其他钢种焊接和无缝钢管壁厚系列数据中系列加上Sch与没有Sch的意义相同如Sch5S与5S意义相同，Sch30与30意义相同SH3405-1996中规定不锈钢工程壁厚超过SCH 80S按碳钢此后规格的管道壁厚进行考虑。

管道公称直径一览表（美国A S M E标准）
管道公称直径一览表（美国ASME标准）
注：STD 指标准壁厚管 XS 加厚壁厚管 XXS 特别加厚壁厚管
S 指不锈钢系列，不带S 指其他钢种焊接和无缝钢管壁厚系列 数据中系列加上Sch 与没有Sch 的意义相同 如Sch5S 与5S 意义相同，Sch30与30意义相同
六角头螺栓螺纹规格 M10
、 M12、 M14、 M16、 M18、 M20 、M22、 M24、 M27、M30 、M33、 M36、M39 、M42、 M45、M48、M52、 M56、M64、M72、 M76、 M90
管道公称直径一览表（SH3405-96）
注：STD 指标准壁厚管 XS 加厚壁厚管 XXS 特别加厚壁厚管
S指不锈钢系列，不带S指其他钢种焊接和无缝钢管壁厚系列数据中系列加上Sch与没有Sch的意义相同如Sch5S与5S意义相同，Sch30与30意义相同
SH3405-1996中规定不锈钢工程壁厚超过SCH 80S按碳钢此后规格的管道壁厚进行考虑。
