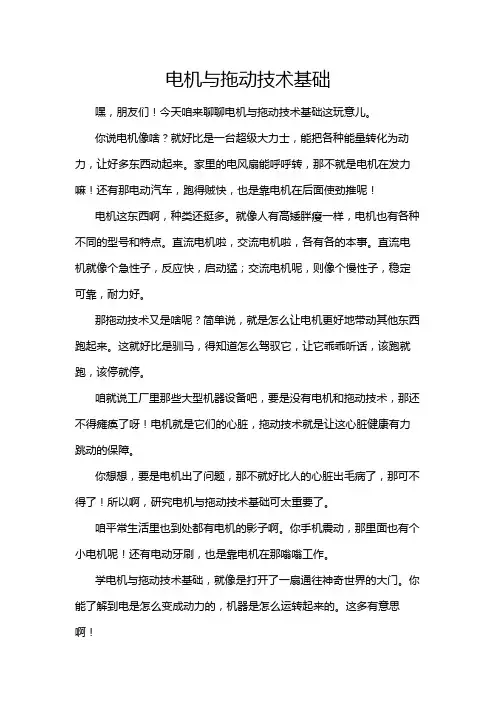

电机与拖动技术基础嘿，朋友们！今天咱来聊聊电机与拖动技术基础这玩意儿。

你说电机像啥？就好比是一台超级大力士，能把各种能量转化为动力，让好多东西动起来。

家里的电风扇能呼呼转，那不就是电机在发力嘛！还有那电动汽车，跑得贼快，也是靠电机在后面使劲推呢！电机这东西啊，种类还挺多。

就像人有高矮胖瘦一样，电机也有各种不同的型号和特点。

直流电机啦，交流电机啦，各有各的本事。

直流电机就像个急性子，反应快，启动猛；交流电机呢，则像个慢性子，稳定可靠，耐力好。

那拖动技术又是啥呢？简单说，就是怎么让电机更好地带动其他东西跑起来。

这就好比是驯马，得知道怎么驾驭它，让它乖乖听话，该跑就跑，该停就停。

咱就说工厂里那些大型机器设备吧，要是没有电机和拖动技术，那还不得瘫痪了呀！电机就是它们的心脏，拖动技术就是让这心脏健康有力跳动的保障。

你想想，要是电机出了问题，那不就好比人的心脏出毛病了，那可不得了！所以啊，研究电机与拖动技术基础可太重要了。

咱平常生活里也到处都有电机的影子啊。

你手机震动，那里面也有个小电机呢！还有电动牙刷，也是靠电机在那嗡嗡工作。

学电机与拖动技术基础，就像是打开了一扇通往神奇世界的大门。

你能了解到电是怎么变成动力的，机器是怎么运转起来的。

这多有意思啊！而且啊，这可不是什么高深莫测的东西，咱普通人也能懂。

就像你学骑自行车一样，一开始可能觉得难，但慢慢掌握了技巧，不就会了嘛。

电机与拖动技术基础还在不断发展呢！以后说不定会有更厉害的电机出现，能让我们的生活变得更加便捷和有趣。

总之啊，电机与拖动技术基础就像是我们生活中的隐形英雄，默默地为我们服务着。

咱可得好好了解了解它，说不定哪天你就能用上这些知识呢！你说是不是这个理儿？。

电机与拖动基础一、电机的基本概念电机是一种将电能转化为机械能的装置，它是现代工业中不可或缺的重要设备。

根据其工作原理和结构特点，电机可分为直流电机、交流异步电机、交流同步电机等多种类型。

二、电机的分类及特点1. 直流电机：直流电动机是最早发明的一种电动机，具有转矩大、转速范围广、调速方便等优点。

但由于其结构复杂，制造成本较高，在实际应用中逐渐被交流异步电动机所替代。

2. 交流异步电动机：交流异步电动机由于其结构简单、制造成本低廉等优点，在现代工业中得到广泛应用。

它主要分为单相异步电动机和三相异步电动机两种类型。

3. 交流同步电动机：与异步电动机不同，交流同步电动机在运行过程中转速始终与供给它的交流频率成正比。

它具有功率因数高、效率高等优点，但需要外部控制器进行调速。

三、拖动系统基础知识拖动系统是指利用各种驱动装置将某物体或工件进行运动的装置。

在现代工业中，拖动系统广泛应用于各种生产线和机械设备中。

拖动系统通常由电机、传动装置、行走部件等组成。

四、传动装置1. 皮带传动：皮带传动是一种常见的机械传动方式，其主要优点是结构简单、制造成本低廉等。

但由于其存在滑移现象，效率较低。

2. 齿轮传动：齿轮传动是一种高效的机械传动方式，它具有转矩大、精度高等优点。

但由于齿轮制造精度要求较高，成本较高。

3. 蜗杆传动：蜗杆传动是一种常用的减速装置，在工业生产中得到广泛应用。

它具有结构简单、减速比大等优点。

五、行走部件1. 轮式行走部件：轮式行走部件通常由车轮和驱动装置组成，适用于平整路面上的运输任务。

2. 履带式行走部件：履带式行走部件通常由履带和驱动装置组成，适用于复杂地形和恶劣环境下的运输任务。

3. 悬挂式行走部件：悬挂式行走部件通常由悬挂装置和驱动装置组成，适用于高速公路等平整路面上的运输任务。

六、拖动系统的应用领域1. 工业生产线：拖动系统在工业生产线中得到广泛应用，如汽车生产线、食品加工生产线等。

2. 交通运输：拖动系统在交通运输领域中也有重要作用，如汽车、火车、飞机等。

电机与拖动基础知识点1. 电机分类：电机可以根据其用途、结构和工作原理进行分类。

常见的电机类型包括直流电机、异步电机（感应电机）、同步电机和步进电机等。

2. 磁场和磁通：电机中的磁场是由电流通过线圈产生的。

磁通是指通过线圈的磁力线数量，它与电机的性能密切相关。

3. 绕组和电枢：电机中的绕组是由导线绕制而成的，用于产生磁场。

电枢是指电机中的旋转部分，它可以是转子或定子。

4. 电磁感应：当磁通通过导体时，会在导体中产生电动势，这种现象称为电磁感应。

异步电机和同步电机都是基于电磁感应原理工作的。

5. 直流电机：直流电机是将直流电转换为机械能的设备。

它包括定子和转子两部分，通过电刷和换向器实现电流的换向。

6. 异步电机：异步电机也称为感应电机，是一种广泛应用的交流电机。

它的转子转速略低于同步转速，通过转子感应的磁场与定子磁场的相互作用产生转矩。

7. 同步电机：同步电机的转子转速与定子磁场的转速相同，因此称为同步电机。

它通常用于发电机和大功率驱动装置。

8. 电机拖动：电力拖动是指利用电动机作为原动机来驱动生产机械。

它涉及电机的选择、控制和传动等方面。

9. 电机控制：电机的控制包括调速、反转、起动和制动等。

常见的电机控制方法包括变频调速、直流调速和步进电机控制等。

10. 电机性能：电机的性能指标包括转矩、功率、效率、转速、起动电流和转矩等。

了解这些指标对于选择和应用电机非常重要。

以上是《电机与拖动基础》课程中的一些重要知识点。

通过深入学习这些内容，您将能够理解电机的工作原理、特性和应用，为进一步学习和应用电机技术打下坚实的基础。

《电机与拖动》试题库第一部分直流电机一、填空题：1、并励直流发电机自励建压的条件是_______;_______;_______。

(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻)2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。

（Ea 〈U；Ea〉U）3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。

（叠绕组；波绕组；叠）4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。

（相反；相同）5、单迭和单波绕组，极对数均为p时，并联支路数分别是_______，_______。

（2p；2）6、直流电机的电磁转矩是由_______和_______共同作用产生的。

（每极气隙磁通量；电枢电流）7、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______方向偏移。

（电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主磁场起附加去磁作用）二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。

（）（F）2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。

（）（T）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。

（F）4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。

（）（F）三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。

（1）（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）（3）（1）去磁；（2）助磁；（3）不去磁也不助磁。

第1章 思考题与习题1-1直流电机由哪些主要部件构成?各部分的主要作用是什么? 答：（一）定子1．主磁极：建立主磁通，包括： 铁心：由低碳钢片叠成绕组：由铜线绕成2．换向磁极：改善换向，包括： 铁心： 中大型由低碳钢片叠成。

小型由整块锻钢制成。

绕组：由铜线绕成。

3．机座和端盖：固定、支撑、保护，同时构成主磁路的一部分，用铸铁、铸钢或钢板卷成。

4．电刷装置：与换向器配合，引出（或引入）电流，电刷由石墨等材料制成。

（二）转子1． 电枢铁心：构成主磁路，嵌放电枢绕组。

由硅钢片叠成。

2． 电枢绕组：产生感应电动势和电磁转矩，实现机—电能量转换。

由铜线绕成。

3． 换向器：与电刷配合，引入、引出电流，由换向片围叠而成。

4． 转轴和轴承：使电枢和换向器灵活转动。

1-2简述直流发电机的工作原理答：直流发电机主磁极通电产生主磁场，电枢绕组被原动机拖动旋转切割主磁场感应电动势实为交变电动势(如图示瞬间以导体a 为例), 电枢绕组的a 导体处于N 极底下, 由“右手发电机”定则判得电动势方向为⊙，转半圈后，a 处于S 极下，电动势方向变为⊕，再转半圈，又回到原来位置，电动势又为⊙……,它通过电刷和换向器，把电枢绕组的交流变为外电路的直流。

这就是直流发电机的工作原理。

1-3简述直流电动机的工作原理答：直流电动机主磁极通电产生主磁场，电枢绕组通过电刷引入直流电，（如图示瞬间以导体a 为例），电枢绕组的a 导体处于N 极底下，电流方向为⊙，由“电磁生力”定则判得产生电磁转矩势方向为逆时针，转半圈后，a 处于S 极下，电流方向变为⊕，产生电磁转矩势方向仍为逆时针，再转半圈，又回到原来位置……,它通过电刷和换向器，把外电路的直流电变为电枢绕组内部的交流电，从而产生恒定方向的电磁转矩，使直流电动机沿着一个方向旋转。

这就是直流电动机的工作原理。

1-4在直流电机中，为什么要用电刷和换向器，它们各自起什么作用？答：在直流电机中，用电刷和换向器配合，把发电机电枢绕组内部的交流电流引出到外电路变为直流电。

考点总结第四章e T L T —生产机械的阻转矩 n —转速(r/min)】第五章一、直流电机的励磁方式：III f I I f1图5-15直流电机的励磁方式a) 他励式 b) 并励式 b) 串励式 b) 复励式a)b)c)d)按励磁绕组的供电方式不同，直流电机分4种：○1他励直流电机 ○2并励直流电机 ○3串励直流电机 ○4复励直流电机 二、基础公式 1. 额定功率N PN P （N T 为额定输出转矩，N n 为额定转速） 直流发电机中，N P 是指输出的电功率的额定值：N N N I U P ⋅=2. 电枢电动势a E直流电机的电动势：n C E e a ⋅Φ⋅=（单位 V ） e C 为电动势常数aZn C P e 60⋅=（P n —磁极对数，Z —电枢总有效边数，a —支路对数）3. 电磁转矩e T直流电机的电磁转矩：a T e I C T ⋅Φ⋅= （单位m N ⋅） T C 为转矩常数aZn C P T ⋅⋅=π2 （P n —磁极对数，Z —电枢总有效边数，a —支路对数）4. 常数关系式由于55.9260≈=πe T C C 故 e T C C ⋅=55.9三、直流电机(一) 分类：直流电动机和直流发电机。

直流电动机：直流电能→→机械能 直流发电机：机械能→→直流电能(二) 直流电动机(考点：他励直流电动机【如下图】)I 图5-18直流电动机物理量的正方向与等效电路a) 物理量的参考正方向 b) 等效电路a)b)1. 电压方程：励磁回路：f f f I R U =电枢回路：a a a a I R E U += (特点：a a E U >) (a R ——包括电枢绕组和电刷压降的等效电阻 a E ——直流电机感应电动势)其中 ΦnC E e a =2. 转矩方程：0L e T T T +=3. 功率方程：○1输入电功率→电磁功率 输入电功率1P =励磁回路输入电功率f P +电枢回路输入电功率a P(注意：一般题目没有给出励磁信息，那么输入电功率=电枢回路输入电功率)电枢回路输入电功率a P =电磁功率em P +铜耗功率Cua p ∆ 励磁回路输入的电功率：2f f f f f I R I U P ==电枢回路输入的电功率：()Cua em 2a a a a a a a a a a a p P I R I E I I R E I U P ∆+=+=+== (2a a Cua I R p =∆——电枢回路的铜耗 a a em I E P =——电机的电磁功率)且有ωωωe a p a p a p a a π2π2606060T ΦI aZn ΦI a Z n ΦnI Z n I E ==⋅== 即ωe a a T I E =（原本基础公式为a e ΦI C T T =）而由上式可得电动机电磁转矩的另一种计算公式：n Pn P P T em em eme 55.960π2===ω 故n PT em e 55.9=（em P 的取值单位为w 才适用）nP T eme 9550=（em P 的取值单位为kW 才适用） ○2电磁功率→输出机械功率 电磁功率=机械功率=机械空载功率(损耗)+机械负载功率(输出功率)由于0L e T T T +=和ωe T P em = 故 ωωωL 0e T T T += L 0em P p P +∆=L P ——电机的机械负载功率0p ∆——电机的空载损耗，包括机械摩擦损耗m p ∆和铁心损耗Fe p ∆○3输入电功率1P →输出机械功率2P 电功率电磁功率机械功率P 1P em P 2p Cua p Fe p mec p CufCufp ∆Cuap ∆Fep ∆mp ∆图5-19直流电动机的功率图p P P p p p p P p p P P P ∑∆+=+∆+∆+∆+∆=+∆+∆=+=22add m Fe Cu em Cua Cuf a f 1式中2P ——电动机的输出功率，有P2=PL ；add p ∆——电动机的附加损耗，是未被包括在铜耗、铁耗和机械损耗之内的其他损耗； p ∑∆——电动机的总损耗，并有add 02a a 2f f add m Fe Cua Cuf p p I R I R p p p p p p ∆+∆++=∆+∆+∆+∆+∆=∑∆故电动机的效率为：p P pP P ∑∆+∑∆-==2121η4. 工作特性：5. 如何避免造成“飞车”？ 答：直流电动机在使用时一定要保证励磁回路连接可靠，绝不能断开。

第二部份 直流电动机的电力拖动一、填空题： 一、他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。

（U=UN 、φ=ΦN ，电枢回路不串电阻；n ；Tem二、直流电动机的起动方式有____ ___。

（降压起动、电枢回路串电阻起动）3、若是不串联制动电阻，反接制动刹时的电枢电流大约是电动状态运行时电枢电流的_______倍。

（2）4、当电动机的转速超过_______时，出现回馈制动。

（理想空载转速）五、拖动恒转转负载进行调速时，应采_______调速方式，而拖动恒功率负载时应采用_______调速方式。

（降压或电枢回路串电阻；弱磁）一、直流电动机的人为特性都比固有特性软。

（ ）（F ）二、直流电动机串多级电阻起动。

在起动进程中，每切除一级起动电阻，电枢电流都将突变。

（ ） （T ）3、提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象限内。

（ ） （T ）4、他励直流电动机的降压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运行。

（ ） （F ）五、他励直流电动机降压或串电阻调速时，最大静差率数值越大，调速范围也越大。

（ ） （T ）三、选择题 一、电力拖动系统运动方程式中的GD2反映了：（2）（1）旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见；（2）系统机械惯性的大小，它是一个整体物理量；（3）系统储能的大小，但它不是一个整体物理量。

二、他励直流电动机的人为特性与固有特性相较，其理想空载转速和斜率均发生了转变，那么这条人为特性必然是：（3）（1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。

3、直流电动机采用降低电源电压的方式起动，其目的是：（2）（1）为了使起动进程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。

4、当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于：（2）（1）能耗制动状态；（2）反接制动状态；（3）回馈制动状态。

电机及拖动基础教学课件目录绪论第1章直流电机原理1.1直流电机的基本工作原理1.1.1 直流发电机的工作原理1.1.2 直流电动机的工作原理1.2直流电机的主要结构及用途1.2.1 主要结构1.2.2 直流电机的铭牌数据1.2.3 直流电机的用途和分类1.3直流电机的电枢绕组1.3.1 单叠绕组1.3.2 单波绕组简介1.4直流电机的磁场1.4.1 直流电机的空载磁场1.4.2 直流电机负载时的磁场和电枢反应1.4.3 直流电机的励磁方式1.5直流电机的换向1.5.1 直流电机的换向问题和换向极绕组1.5.2 直流电机的补偿绕组小结思考题习题参考文献第二章直流电机的运行和拖动2.1直流电机的运行原理和特性；2.2他励直流电机的机械特性；2.3他励直流电机的起动；2.4他励直流电机的调速；2.5他励直流电机的电动与制动运行第三章变压器3.1变压器的基本工作原理和结构；3.2单相变压器的空载运行；3.3单相变压器的负载运行；3.4变压器参数的确定；3.5变压器的运行特性；3.6三相变压器；3.7自耦变压器第四章三相异步电动机原理4.1异步电动机的基本工作原理；4.2异步电动机的结构及用途；4.3异步电动机的定子绕组；4.4三相异步电动机的电磁关系；4.5三相异步电动机的功率与转矩；4.6三相异步电动机的工作特性；4.7三相异步电动机参数的测定第5章三相异步电动机的运行与拖动5.1 三相异步电动机的运行特性5.1.1 机械特性的物理表达式5.1.2 机械特性的参数表达式5.1.3 机械特性的实用表达式5.1.4 机械特性的固有特性和人为特性5.1.5 稳定运行问题5.2 三相异步电动机的起动5.2.1 三相异步电动机直接起动的问题5.2.2 三相鼠笼式异步电动机的降压起动5.2.3 三相绕线式异步电动机的起动5.3 三相异步电动机的制动5.3.1 能耗制动5.3.2 反接制动5.3.3 回馈制动5.4 三相异步电动机的调速5.4.1 三相异步电动机的降定子电压调速5.4.2 绕线式异步电动机转子回路串电阻调速5.4.3 电磁转差离合器调速5.4.4 绕线式异步电动机的串级调速5.4.5 变极调速5.4.6 变频调速小结习题第六章控制电机6.1 伺服电动机6.2步进电动机6.3测速发电机6.4自整角机6.5旋转变压器6.6小结第七章电动机的选择7.1电动机的发热与冷却7-2电机的绝缘材料和允许温升7.3电动机的工作方式7.4电动机的负载功率计算7.5电动机的容量选择7.6小结电机及拖动基础教学课件第1章 直流电机原理摘要：本章分析直流电机的工作原理、结构、电路、磁路及换向等问题，为电力拖动自动控制系统提供元件的基本知识。
