盘式过滤器资料(arkal)

简述盘式过滤器工作原理及技术特点解析

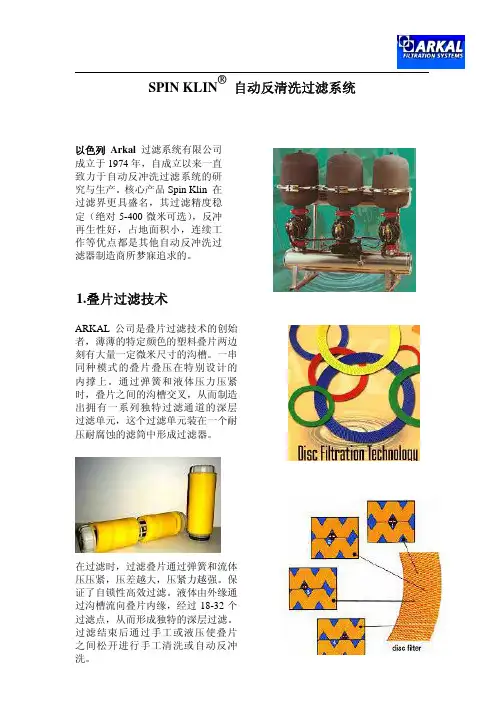

一、盘式过滤器工作原理
盘式过滤器的叠片两面布满大量特殊设计达到微米级尺寸
的沟槽，一串同种模式的叠片在独特设计的内撑上。

通过弹簧和液体压力压紧时，叠片之间的沟槽交叉，从而制造出拥有一系列独特过滤通道的深层过滤单元，这个过滤单元装在一个耐腐蚀的滤桶中形成过滤器。

在过滤时，过滤叠片通过弹簧和流体压紧，压差越大，压紧力越强。

保证了自锁性高效过滤。

过滤结束后通过手动或液压使叠片之间松开进行反冲洗。

二、盘式过滤器技术特点：
精确过滤：可根据用水要求选择不同精度的过滤叠片，有20um、55um、100um、130um、200um等多种规格。

高效反洗：高速和彻底反洗，只需7—15秒左右即可完成，反洗水量低于过滤水量的0.5%。

全自动运行：连续出水，在过滤组套内，反洗过程轮流替换进行，工作、反洗状态之间自动切换，可确保连续出水，系统压损小。

标准模块化：标准模块化系统设计，用户可按需配置，简单灵活，互换性强。

节省占地：可灵活利用边角空间，因地制宜安装，占地很小。

如300T/H处理水量，一般水质，过滤等级为100um的设备占地仅3平方米。

运行可靠：维护简单，几乎不需日常维护，安装操作方便，部件100%经工厂检测和试运行，不需专用工具，所需备品备件很少。

使用寿命长：高科技塑料过滤芯坚固、无磨损、无腐蚀，经过多年验证，过滤和反洗效果不会随使用时间而变差。

一、盘式过滤器应用范围
空调冷却水，设备和仪器冷却水，工业冷却水;清洗，冲洗水，工艺水，造纸工艺水过滤，储水池清洁等;保护砂滤器、树脂，保护滤芯、滤袋、微滤膜、超滤膜、RO膜、离子交换膜等。

2.1盘式过滤器2.1.1 盘式过滤器概述：我厂采用盘式过滤器为JY3-7（3″过滤头），主要作用是去除水中的悬浮物和胶体。

共有3套，每套额定出力100t/h，二用一备。

生水管道混合器1台（DN200的碳钢）。

盘式过滤器过滤盘片表面，刻有细微沟纹，相邻盘片沟纹走向的角度不同，因而在沟纹的交叉点构成大量的空腔和不规则的通路。

过滤时水中颗粒相互碰撞凝聚，最终被拦截。

当盘式过滤器因杂质大量累积时，盘式过滤器装置通过改变进、出水流方向，通过压力水的冲刷和旋转的离心力使盘片得到清洗。

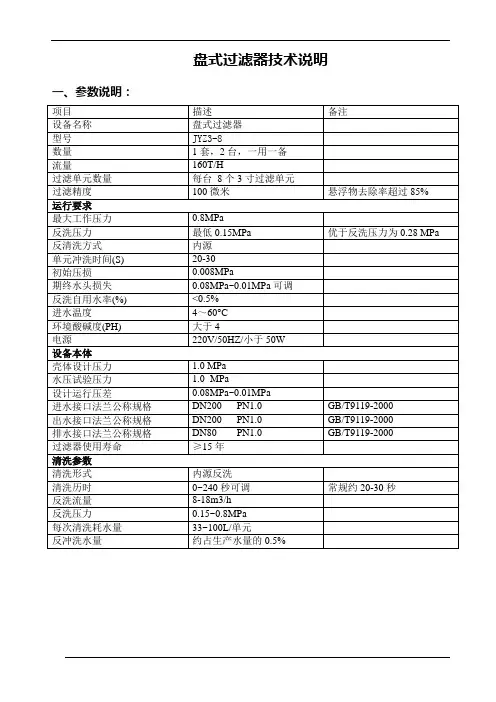

2.1.2 盘式过滤器进出水流程：生水箱（2×200m3）→生水泵→（加 PAC ）管道混合器→盘式过滤器→超滤2.1.3 盘式过滤器反洗流程：盘式过滤器产水→盘式过滤器反洗管路→盘式过滤器→地沟2.1.4 盘式过滤器设备参数：2.1.4.1盘式过滤器：过滤头3″： 7个/套运行压力： 0.08—0.8MPa反洗压力： 0.28—0.6MPa工作温度：＜70℃进水pH： 4—13反洗水流量：8m3/h反洗水体积： 33L/过滤头3″过滤盘片等级：50µm过滤头本体：增强聚酰胺过滤盘片：聚丙烯塑料管架：不锈钢阀门： 3″铸铁2.1.4.2生水泵：型式：卧式离心泵数量： 3台出力：100m3/h扬程： 0.4MPa材质：铸铁型号：CZ65-200电机功率：22Kw电源：380V，50Hz转速：2900r/min厂家：大连苏尔寿2.1.5 盘式过滤器控制指标：2.1.5.1盘式过滤器进水控制指标：2.1.5.2盘式过滤器出水控制指标：2.1.6盘式过滤器启动前的检查：2.1.6.1检查生水箱水位与水温满足启动要求。

2.1.6.2检查生水泵备用良好。

2.1.6.3检查盘式过滤器备用良好，盘式过滤器入口阀、排污阀、出口阀已开启。

2.1.6.4检查两位三通阀处于过滤位。

2.1.6.5检查超级过滤器备用良好，超级过滤器入口阀已开启。

盘式过滤器方案摘要本文介绍了盘式过滤器的概念、原理和应用方案。

盘式过滤器是一种常用的固液分离设备，在工业领域和实验室中广泛应用。

本文将从盘式过滤器的工作原理、结构特点和优点出发，探讨其在不同领域的应用，并给出相应的设计和操作指导。

1. 引言盘式过滤器，也称为旋转过滤器，是一种将固体颗粒从流体中分离的设备。

它主要由滤网架和滤网组成，通过旋转滤网以及与它配合的刮刀、水槽等辅助部件，实现了对废水、废液等流体的高效过滤和固液分离。

2. 盘式过滤器的工作原理盘式过滤器的工作原理基于离心力和过滤原理。

当废水或废液被注入盘式过滤器的进料管道时，流体会通过滤网并被离心力推向滤网的边缘。

固体颗粒会被滤网截留，而清洁的流体则从滤网的中央孔洞流出。

同时，配合刮刀和水槽的作用，将固体颗粒从滤网上刮下，实现固液分离。

3. 盘式过滤器的结构特点盘式过滤器的核心部件是滤网，它通常由多层不锈钢丝网组成，具有较大的过滤面积。

滤网可根据不同粒径的颗粒，选择不同网眼大小的丝网，以实现不同过滤效果。

盘式过滤器的其他主要部件还包括进料管道、出料管道、刮刀、水槽等。

这些部件通过合理的设计和布局，保证了盘式过滤器的稳定运行和高效过滤效果。

4. 盘式过滤器的应用方案4.1 工业废水处理盘式过滤器在工业废水处理中扮演着重要角色。

它能够高效地去除废水中的悬浮固体颗粒，减少废水处理系统的负担。

在工业废水处理站中，盘式过滤器通常作为前置处理设备，通过过滤将废水中的固体颗粒去除，从而提高后续处理设备的处理效果。

4.2 实验室样品净化盘式过滤器也被广泛应用于实验室中对样品的净化。

在样品制备过程中，常常需要除去其中的固体颗粒，以便进行后续分析。

盘式过滤器结构简单、操作方便，可以快速实现对样品的净化和固液分离。

4.3 其他领域的应用除了以上两个应用方案，盘式过滤器还可以在其他领域得到应用。

例如冶金行业中对金属溶液的过滤，食品行业中对浆料和液态食品的处理等等。

盘式过滤机盘式过滤机简介盘式过滤机是一种连续真空过滤设备，用于萃取磷酸生产中料浆的过滤，使磷酸与磷石膏分别，也可用于冶金、轻工、国防等工业部门。

它由电机通过三角皮带，圆弧蜗轮减速机减速，用一副星轮和环形转盘上的钝齿针轮啮合来带动环形转盘水平回转。

在环形转盘上安装有若干梯形真空加U形管结构形式的滤盘，全部由高级耐酸不锈钢料子制成，并用耐酸橡胶管与安装在中心的转盘同步回转的调配头相连，调配头由耐酸不锈钢铸件制造，其底部有吸滤管，可与真空系统相连。

每只滤盘旋转一周将完成初滤、一洗，二洗（包含吸酸），翻盘反吹卸渣、滤布冲洗及吸干复位这样一个循环过程。

滤盘的后翻动作是靠装在滤盘轴上的V形叉及滚轮通过曲线导轨来完成。

[1]盘式过滤机盘式过滤机结构盘式真空过滤机重要由槽体、主轴、滤盘、调配阀、剥料装置、冲水装置、洗网装置、传动装置、出料装置等部分构成。

它在处置纸机网下白水时,是利用真空作为过滤的动力来回收纤维和填料。

盘式过滤机基本原理盘式过滤机由过滤单元并列组合而成，其过滤单元重要是由一组带沟槽或棱的环状加强塑料滤盘构成。

过滤时污水从外侧进入，相邻滤盘上的沟槽棱边形成的轮缘把水中固体物截留下来；反冲洗时水自环状滤盘内部流向外侧，将截留在滤盘上的污物冲洗下来，经排污口排出。

盘片在单元内为紧密压实叠加在一起，上下两层盘片中心沟槽起到过滤拦截的作用。

原水通过过滤单元时由外向内流动，大于沟槽的杂质会被拦截在外部。

盘式过滤机的核心部件是叠放在一起的塑料滤盘，滤盘上有特制的沟槽或棱，相邻滤盘上的沟槽或棱构成肯定尺寸的通道，粒径大于通道尺寸的悬浮物均被拦截下来，实现过滤效果。

该产品在很大程度上可以取代砂滤器等传统的机械过滤装置，其性能优越，水电耗远低于其他产品。

盘式过滤机在滤盘两面设计了不同结构的棱，这些棱叠加在一起构成拦截面，其中曲线棱重要起到拦截并贮存悬浮物的作用，采纳外侧略大的敞口设计可以保证反冲洗时无需松开滤盘，在水压较低时也能实现的反冲洗效果；环状棱边确定过滤精度，构成水的通道，滤盘可以供给高达5μ的过滤精度。

盘式过滤器原理
当液体通过盘式过滤器时，首先会进入过滤器的进料管道并分布到各个盘片中。

液体在通过盘片孔隙的同时，固体颗粒物被截留在盘片上，形成一个过滤膜。

这个过滤膜可以阻挡较大的固体颗粒和固体颗粒的组块，而让溶解在液体中的低浓度悬浮颗粒通过。

过滤膜的厚度和孔隙的大小可以根据需要进行调整，以实现不同粒径的固体颗粒的过滤。

随着过滤过程的进行，过滤膜上积累的固体颗粒越来越多，阻力也随之增大。

当阻力达到一定程度时，过滤效果会下降，需要进行清洗。

盘式过滤器在清洗时通常采用反向冲洗的方式，即将清洗介质反向喷洒到过滤介质上，冲刷固体颗粒，将其排出。

盘式过滤器的优点是可以实现高效的固液分离，具有较小的占地面积和较大的过滤面积。

由于过滤过程中的压力主要来自液体自身，所以不需要额外的能耗。

另外，盘片的数量也可以根据具体要求进行调整，从而满足不同规模和处理量的需求。

总的来说，盘式过滤器是一种高效可靠的机械过滤设备，通过过滤介质截留固体颗粒，实现液体固液分离。

它在化工、食品、制药等行业中有广泛的应用，为生产过程提供了可靠的保障。

全自动盘式过滤器盘式过滤器又称碟片式过滤器，其基本过滤单元主要是由一组带有沟槽的塑料盘片叠加在一起组成的，塑料盘片间的沟槽相互交错形成较小的通道，从而可以将直径大于通道的所有悬浮物拦截下来。

目前市面上常见的盘式过滤器从反冲方式和单元构成方面讲主要有两种结构：一种是冲洗时可松盘的，其盘片上的沟槽是切向直线形的，目前以色列阿科(ARKAL)、国产洁明(亚高)、西班牙阿速德(AZUD)均为这种结构，其中西班牙阿速德(AZUD)的产品有自己独特之处，详情请见下文；另一种是反冲时盘片不松开，其盘片上的沟槽是环状和同心圆交错的，以色列雷鸥ELGO等产品采用的是这种结构(另外还有反洗时不松盘的切向直线形盘片，因为从原理上讲其冲洗效果不太理想，在此不多涉及)。

全自动盘式过滤器最早进入中国应该是AMIAD的产品，但是由于该公司自己有大流量的网式过滤器，所以在工业水处理领域并未大规模推广其盘式过滤器产品。

ARKAL等以色列产品在农业领域的应用也很早就有了，著名的以色列灌溉公司NETFIM很早就在农业领域引入了ARKAL的过滤系统。

但是盘式过滤器在工业水处理领域的大规模推广应用还是在北京洁明公司慢慢开始的，北京洁明公司在1996年左右的时候作为ARKAL中国大陆地区的代理商，将ARKAL盘式过滤器引入到工业水处理领域，并做了很多推广工作，其命名的“亚高”盘式过滤器在业内曾一度几乎是以色列盘式过滤器的代名词。

但是由于种种原因，洁明与ARKAL 的代理关系最后被终止了，北京洁明自己开发了与ARKAL非常类似的盘式过滤器，以其自有的“亚高“品牌在国内进行销售。

雷鸥(ELGO)的盘式过滤器以高过滤精度见长，其设计与ARKAL差异很大，且可以提供极高的过滤精度(号称可达5um)。

本站所用到的图片及资料来源于以色列阿科(ARKAL)、西班牙阿速德(AZUD)、北京清华捷源等公司的资料，均由公开渠道获得，请勿在未得到原版权人的直接许可时用于商业目的。

盘式过滤器的工作原理
盘式过滤器是工业制造中广泛使用的一种过滤器，它主要通过过
滤网、滤布等材料将流体中的杂质、颗粒等物质过滤掉，使流体变得
清洁。

盘式过滤器工作时，流体从进口流入，经过滤网、滤布的过滤，通过出口排出，达到过滤的效果。

盘式过滤器的核心是过滤系统，它由多个圆盘构成，每个圆盘上
面安装有过滤网或者滤布。

流体经过进口后，通过一个转轮，使得流
体的流动方向与圆盘的方向垂直，然后进入圆盘上的过滤孔中进行过滤。

经过过滤孔后，流体流经滤布，再流回到圆盘的一端，再经过转
轮的作用，流动方向与圆盘的方向再次垂直，然后排出。

盘式过滤器的过滤孔是由特殊的材料制成，它能够承受高温、高
压等环境，具有良好的密封、抗腐蚀、耐磨损等性能。

过滤孔比较小，通常在5至50微米之间，能够对流体中的颗粒物进行快速、有效的过滤。

此外，盘式过滤器的使用寿命长，保养简单，所以在工业制造中
广泛应用。

盘式过滤器有很多的优点，它能够快速有效地过滤流体中的杂质，提高了生产的效率，保证了生产过程中流体的纯净度。

另外，盘式过
滤器的使用寿命长，保养简单，运行成本低，能够帮助用户控制生产
成本。

在食品、化工、电子、造纸等领域中，盘式过滤器已经成为必
不可少的工业设备。

为了达到最佳的过滤效果，用户需注意盘式过滤器的使用和保养。

使用时要根据流体的性质选择合适的过滤孔，定期清洗过滤器中的过
滤网和滤布，更换损坏的过滤材料。

这些措施可以帮助盘式过滤器保
持良好的过滤效果，延长使用寿命，确保生产过程的顺利进行。

盘式过滤器的工作原理及与反洗说明盘式过滤器是一种新型高效的过滤器，具有滤速快、反洗省时省水、占地面积小、维护简单以及使用寿命长等优点，可以替代绝大多数的传统过滤器，广泛应用于超滤反渗透离子交换等的前置过滤地下水去除浊度循环冷却水系统城市污水回用系统等多种场合。

工作原理：盘式过滤器的过滤单元里有一组带沟槽棱边的过滤盘，通过顶部的弹簧压紧。

过滤时污水由过滤盘外侧进入，相邻过滤盘的沟槽棱边形成的交叉点把水中的固体物质截留，达到过滤的效果。

同时由于污物不仅贮存在过滤盘与过滤头之间，还可以贮存在过滤盘组内部，具有深度凝聚的作用，大大提高了过滤效果盘式过滤器在滤盘两面设计了不同结构的棱，这些棱叠加在一起构成拦截面，其中曲线棱主要起到拦截并贮存悬浮物的作用，采用外侧略大的敞口设计可以保证反冲洗时无需松开滤盘，在水压较低时也能达到彻底的反冲洗效果;环状棱边确定过滤精度，构成水的通道，滤盘可以提供高达5μ的过滤精度。

原水进入两层滤盘中间时，首先顺曲线棱向盘内流动，但是仔细观察无法直接进入。

这时起过滤拦截作用的是环形棱，小于环形棱沟槽尺寸的杂质可以沿环形棱进入与内部相通的曲线棱，大的杂质被拦截下来。

滤盘的独特结构还使将污物冲出的反冲洗过程更加简单和容易，而不需要复杂的马达和驱动器等机构，简单的水流即可足以将污物冲出滤芯。

这种优异性能减少了过滤器的反冲洗时间;同时由于污物不仅贮存在滤盘组与外壳之间，更多地可以贮存在滤盘组内部，所以过滤器可以容纳更多的污物。

[反洗状态：盘式过滤器可以通过三种方式实现自动控制反洗：时间、流量和压差信号，当其中一项或几项同时达到反洗要求，将给控制器发信号，这时控制器控制反洗部件，完成反洗。

反洗时每个过滤单元是交替进行的，以保证连续供水。

控制器首先控制一个过滤单元进出水阀门改变水流方向，然后松开过滤盘顶部弹簧，位于盘片组中央的喷嘴沿切线喷射，使盘式旋转，盘上及过滤头内的污物被冲洗出去。

接着控制进出水阀门恢复这个过滤单元到正常工作状态，去反洗另一个过滤单元。

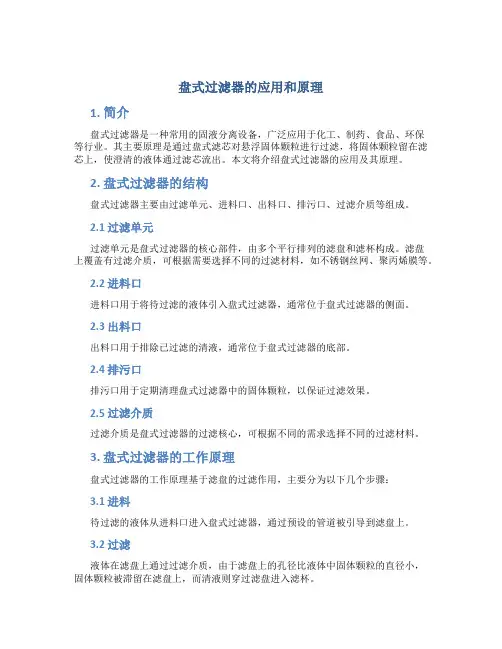

盘式过滤器的应用和原理1. 简介盘式过滤器是一种常用的固液分离设备，广泛应用于化工、制药、食品、环保等行业。

其主要原理是通过盘式滤芯对悬浮固体颗粒进行过滤，将固体颗粒留在滤芯上，使澄清的液体通过滤芯流出。

本文将介绍盘式过滤器的应用及其原理。

2. 盘式过滤器的结构盘式过滤器主要由过滤单元、进料口、出料口、排污口、过滤介质等组成。

2.1 过滤单元过滤单元是盘式过滤器的核心部件，由多个平行排列的滤盘和滤杯构成。

滤盘上覆盖有过滤介质，可根据需要选择不同的过滤材料，如不锈钢丝网、聚丙烯膜等。

2.2 进料口进料口用于将待过滤的液体引入盘式过滤器，通常位于盘式过滤器的侧面。

2.3 出料口出料口用于排除已过滤的清液，通常位于盘式过滤器的底部。

2.4 排污口排污口用于定期清理盘式过滤器中的固体颗粒，以保证过滤效果。

2.5 过滤介质过滤介质是盘式过滤器的过滤核心，可根据不同的需求选择不同的过滤材料。

3. 盘式过滤器的工作原理盘式过滤器的工作原理基于滤盘的过滤作用，主要分为以下几个步骤：3.1 进料待过滤的液体从进料口进入盘式过滤器，通过预设的管道被引导到滤盘上。

3.2 过滤液体在滤盘上通过过滤介质，由于滤盘上的孔径比液体中固体颗粒的直径小，固体颗粒被滞留在滤盘上，而清液则穿过滤盘进入滤杯。

3.3 出料清液通过滤杯流出盘式过滤器，最终通过出料口排除。

清液中不含固体颗粒，达到固液分离的目的。

3.4 排污当滤盘上的固体颗粒积累到一定程度时，需要进行排污。

通过打开排污口，将滤盘上的固体颗粒排出，以保证过滤效果。

4. 盘式过滤器的应用盘式过滤器由于其优异的过滤效果，被广泛应用于以下领域：4.1 化工工业盘式过滤器常用于化工工业中的颜料、涂料、染料、溶剂等的过滤，可有效去除其中的杂质，提高产品质量。

4.2 制药工业盘式过滤器常用于制药工业中的生物制剂、中药浸膏、中间体等的过滤，可保证产品的纯净度和可靠性。

4.3 食品工业盘式过滤器常用于食品工业中的酒类、果汁、植物油、乳制品等的过滤，可去除其中的杂质和微生物，延长产品的保质期。

盘式过滤器工作原理
“哇，这水咋这么脏呢？”我看着水龙头里流出来的有点浑浊的水，不禁皱起了眉头。

嘿，你知道吗？有一种神奇的东西叫盘式过滤器，它能把脏水变得干净呢！盘式过滤器就像一个超级小卫士，守护着我们的用水安全。

盘式过滤器长啥样呢？它有一些关键的部件。

比如说，有很多个薄薄的过滤盘片，这些盘片就像一个个小盾牌，把脏东西都挡住。

还有一个外壳，就像小卫士的盔甲，保护着里面的盘片。

那它是咋工作的呢？这可就厉害啦！水从一端流进去，经过那些盘片的时候，盘片上的小孔就会把脏东西拦住。

就好像一个筛子，把大颗粒的沙子筛出去，留下干净的水。

你说神奇不神奇？
盘式过滤器在我们生活中的应用可多啦！就说我们学校的饮水机吧，里面肯定就有盘式过滤器。

要是没有它，我们喝的水可能就会有很多杂质，那多不健康呀！还有家里的净水器，也可能用到了盘式过滤器呢。

想象一下，要是没有它，我们每天喝的水都是脏脏的，那可太可怕了！
盘式过滤器真的太重要啦！它就像一个默默无闻的英雄，为我们的生
活带来干净的水。

我们一定要好好爱护它，珍惜每一滴干净的水。

我的观点结论就是：盘式过滤器超棒，它让我们的生活更美好。

盘式真空过滤机技术参数
盘式真空过滤机的技术参数包括：
1. 过滤面积：盘式真空过滤机的过滤面积通常以平方米（m²）为单位进行表示。

2. 过滤速度：指单位时间内通过滤器的流体体积。

通常以立方米/小时（m³/h）为单位进行表示。

3. 过滤压力：指在过滤过程中对流体施加的压力。

通常以帕斯卡（Pa）或巴（bar）为单位进行表示。

4. 过滤精度：指被过滤物料中能够被过滤掉的最小颗粒的大小。

通常以微米（μm）为单位进行表示。

5. 过滤介质：包括过滤器的材质以及过滤介质的类型，如滤布、滤纸等。

6. 过滤效率：指过滤机对颗粒物的过滤效果，通常以百分比（%）表示。

7. 操作方式：包括手动、半自动和全自动等不同的操作方式。

8. 电源要求：包括电压、功率以及频率等电源参数。

9. 外型尺寸：包括盘式真空过滤机的长、宽、高等外观尺寸。

以上是一些常见的盘式真空过滤机技术参数，具体的技术参数还会根据不同厂家和型号的盘式真空过滤机有所差异。
