仪器制造技术-水切割

水切割工艺技术水切割工艺技术是一种利用高速水流进行切割的加工方法，它采用高压泵将水压增加到4000-6000巴，然后通过专用的喷头将水流喷射到被加工材料上，利用水流的冲击力将材料切割成所需形状。

下面将介绍水切割工艺技术的优势和应用领域。

首先，水切割工艺技术的切割效果非常好。

由于水切割过程中没有热量输入，所以能够避免材料的变形和氧化。

同时，水切割还能够实现高精度、高质量的切割，无论是简单的直线切割还是复杂的曲线切割，都可以轻松完成。

而且，水切割不会产生有毒气体和副产物，对环境没有污染。

其次，水切割技术具有广泛的适应性和灵活性。

无论是金属材料、非金属材料还是复合材料，水切割都能够进行有效的切割。

此外，水切割还可以切割各种硬度和厚度的材料，甚至可以切割一些传统加工方法难以切割的材料，如玻璃、石材、陶瓷等。

再次，水切割工艺技术的加工过程简单、安全。

在水切割过程中，操作者无需接触刀具，无需担心切割时的刀具磨损和损伤危险。

同时，由于水切割不产生火花和火焰，具有高度的安全性，适用于一些易燃易爆场所的加工。

最后，水切割工艺技术具有高效性和经济性。

水切割速度快，可以实现高效的生产。

而且，由于水切割不需要使用刀片和刀具的研磨和更换，因此可以减少生产成本。

此外，水切割还可以实现材料的最优利用，减少浪费。

应用方面，水切割工艺技术广泛应用于各个领域。

在建筑行业，水切割常被用于切割和加工各种石材、大理石、陶瓷砖等材料，以实现装饰效果。

在航空航天领域，水切割可以切割复杂形状的航空零部件，提高生产效率。

在汽车制造领域，水切割可以用于制造汽车车身零部件。

在电子产品制造领域，水切割可以切割各种电子板，满足产品尺寸和形状的要求。

总之，水切割工艺技术具有切割效果好、适应性广、操作简单、安全高效、经济性好等优势，在各个领域都有着广泛的应用前景。

随着科技的不断发展和进步，相信水切割工艺技术将会越来越完善和成熟，为各个领域的加工提供更加高效、精确的解决方案。

水切割工作原理水切割是一种高效、精密的切割工艺，它利用高压水流将材料切割成所需形状。

水切割工作原理简单却十分有效，下面将详细介绍水切割的工作原理。

水切割系统由一个高压水泵、一个切割头和一个控制系统组成。

高压水泵能够将水压力增加到极高的水平，通常可以达到数千到数万磅每平方英寸的压力。

这种高压水可以有效地切割各种硬度的材料，包括金属、石头、玻璃等。

切割头是水切割系统的核心部件，它包括一个喷嘴和一个混合室。

喷嘴是一个细小的孔，通过这个孔喷出的高压水流可以达到极高的速度。

在混合室中，高压水流还会与一种磨料混合在一起，这种磨料通常是硅砂或碳化硅。

混合后的水流变得更加强力，可以更容易地切割各种材料。

控制系统是水切割系统的大脑，它可以精确地控制切割头的移动和水流的压力。

通过控制系统，操作人员可以根据需要调整切割速度、压力和形状，以实现精确的切割效果。

当水切割系统启动时，高压水泵开始工作，将水送入切割头。

在切割头中，水流与磨料混合并喷出，形成一个高速的水流射线。

这个水流射线可以在极短的时间内将材料切割成所需形状，而且切割过程中几乎不会产生热量，所以可以避免材料变形或变色的问题。

水切割工作原理的优点是显而易见的。

首先，水切割可以切割几乎任何硬度的材料，包括金属、玻璃、陶瓷等。

其次，水切割可以实现高精度的切割，可以切割出复杂的形状和细小的结构。

此外，水切割过程中不会产生热量或有害气体，对环境友好，也不会影响材料的性能。

总的来说，水切割工作原理简单、高效，可以应用于各种行业中，包括制造业、建筑业、航空航天等。

水切割的发展不仅推动了工业技术的进步，也为人们带来了更多便利和效益。

希望通过本文的介绍，读者对水切割工作原理有了更深入的了解。

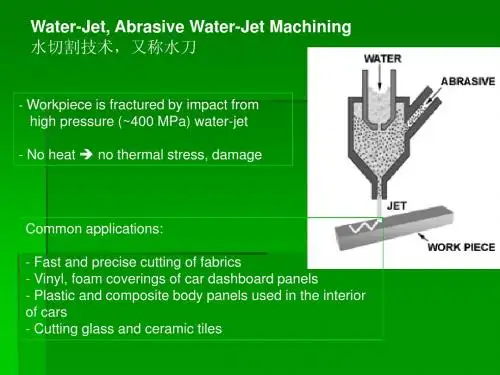

水切割的原理和应用1. 水切割的原理水切割，也称为水射流切割（water jet cutting），是一种采用高速流动的水射流来切割材料的技术。

水切割的原理主要包括以下两个方面：高压水流和磨料。

1.1 高压水流水切割通常使用高压水流来实现切割过程。

高压水流通过专用设备产生，通常使用水泵将水压升高到几千至几万磅每平方英寸（psi）的压力。

这种高压水流可以通过细长的喷嘴或针尖状的装置喷出，并形成能够在短时间内对材料进行切割的高速水流。

1.2 磨料除了单纯的高压水流外，水切割常常使用磨料来增加切割的效果。

磨料通常是一种坚硬的颗粒材料，比如石英砂或者金刚砂。

在水切割过程中，磨料被注入高压水流中，形成了一个混合物。

通过喷射出的高速水流，磨料会带动切割材料表面的摩擦和冲击，从而实现切割。

2. 水切割的应用水切割技术具有广泛的应用领域，以下列举了一些常见的应用。

2.1 金属切割水切割在金属切割领域有着广泛的应用。

由于水切割不产生热影响区，可以避免对金属材料的变形和氧化，因此在一些对切割质量要求较高的金属材料上，水切割被广泛应用。

比如，在航空航天领域，水切割被用于切割飞机结构零件、涡轮发动机叶片等。

2.2 石材切割水切割在石材切割领域也被广泛应用。

石材通常具有高硬度和易碎性，传统的切割方法很难满足对切割的精度和表面质量的要求。

水切割通过高压水流和磨料的组合，可以在保证切割质量的同时，避免对石材的损伤。

2.3 玻璃切割水切割在玻璃切割领域也具有重要的应用价值。

与传统的玻璃切割方法相比，水切割可以在不产生割缘和断裂的情况下对玻璃进行精确的切割。

这对于一些需要大面积玻璃的应用，比如建筑中的玻璃幕墙，具有重要意义。

2.4 塑料切割水切割在塑料切割领域也有广泛的应用。

塑料通常具有较低的熔点，如果使用传统的加热切割方法，容易产生热损伤、变形等问题。

而水切割则可以避免这些问题，为塑料切割提供了一种更加精确和可靠的选择。

结论水切割技术作为一种高效、环保且适用于各种材料的切割方法，在现代工业中得到了广泛的应用。

与其他加工技术的比较

水刀与线切割的比较 线切割十分精确但是需要导 电体材且会产生热效应 ，且线切 割对所需要的加工环境要求高。
与其他加工技术的比较

水刀与电弧及火焰切割的比较 显而易见的，Plasma属于热加工 过程，会使成品产生热效应。而 使用砂刀其表面的处理通常会比 较好，在工件的背面不会有浮渣， 可减少二次加工。砂刀切割没有 厚度的限制，且切割图形的排版 间距可缩小以节省材料成本。
制作者：廖深、林玉旋、许金旺
目录
一 原理简介 二 设备与工具 三 优缺点 四 与其他加工技术的比较 五 应用 六 在中国的发展
原理简介
水切割是利用高压高速水流对工件的冲击作用来去除材 料的，采用水或带有添加剂的水 ，以500-900m/s的 高速冲击工件进行加工或切割。水经水泵后通过增压 器增压，从喷嘴喷出，直接压射在工件加工部位上。
与其他加工技术的比较

水切割与等离子切割比较 等离子切割有明显的热效应， 精度低，切割表面不容易再进行 二次加工。水切割属于冷态切割, 无热变形,切割面质量好,无须二 次加工。
与其他加工技术的比较

与冲剪工艺的比较 对一些金属零件可采取冲剪工艺 方法，效率高、速度快，但需要 特定的模具和刀具，水切割与该 切割方法相比柔性好，可随时进 行任意形状工件的切割加工，尤 其在材料厚、硬度高等情况下， 冲剪工艺将很难或无法实现，而 用水切割方法则较为理想 。
水刀的优缺点


二 缺点 1 一次性初期投入成本高 2 不能用于切割与水接触就不 能使用的工件 3 材料的耐磨性要求高 4 超高压的密封问题 5 超高压的安全问题
与其他加工技术的比较
一 水刀与激光切割的比较 激光切割是一种提高产能的制造法，当然也是 有它的用途。而水刀在某些方面确实是优于激光： a.没有切割厚度的限制 b.像黄铜、铝等反射性材质亦可切割 c.无需投入热能，所以不会燃烧或产生热效应 d.当您变更切材时，您唯一所需变更的是切割 速度，而不须变更气体、聚焦或其它对象 e.可容易安装更多的切割头来增加产能 f.激光设备的保养更专业化且困难度较高 g.您只需以购买激光设备1/2至1/3之价格就 可拥有一套完整的水刀设备。
