LTE干扰控制

LTE 干扰现状、缘由分析及解决方案介绍干扰原理及分类依据干扰产生的起因可以将干扰分为系统内干扰和系统间干扰。

l 系统内干扰：系统内干扰通常为同频干扰。

TD-LTE 系统中，虽然同一个小区内的不同用户不能使用一样频率资源 (多用户 MIMO 除外)，但相邻小区可以使用一样的频率资源。

这些在同一系统内使用一样频率资源的设备间将会产生干扰，也称为系统内干扰。

l 系统间干扰：系统间干扰通常为异频干扰。

世上没有完善的无线电放射机和接收机。

科学理论说明抱负滤波器是不行实现的，也就是说无法将信号严格束缚在指定的工作频率内。

因此，放射机在指定信道放射的同时将泄漏局部功率到其他频率，接收机在指定信道接收时也会收到其他频率上的功率，也就产生了系统间干扰。

主要的干扰具体分类如以以下图所示：系统内干扰原理lGPS 失锁干扰：GPS 失锁、星卡故障、GPS 天线故障等缘由导致时钟不同步的A 基站放射信号干扰到了B 基站的上行接收。

l 超远同频干扰：远距离的站点信号经过传播，DwPTS 与被干扰站的UpPTS 对齐，导致干扰站的基站发对被干扰站的基站收的干扰. l 帧失步干扰：帧偏置配置不当、子帧配比不全都等缘由会导致基站间的上下行帧对不齐，导致SiteA 的下行干扰到了SiteB 的上行，形成帧失步干扰。

l 重叠掩盖干扰：A小区和B 小区存在重叠区域(同频邻区必定会存在确定的切换区域)，由于两个小区之间的信号不是全都的，不正交，会形成干扰。

l 硬件故障干扰：设备故障是指在设备运行中，设备本身性能下降等造成干扰包括：RRU 故障，RRU 接收链路电路工作特别，产生干扰;天馈系统故障，包括天线通道故障，天线通道RSSI 接收特别等，天馈避雷器老化，质量问题，产生互调信号落入工作带宽内。

系统间干扰原理l 杂散干扰：由于放射机中产生辐射信号重量落入受害系统接收频段内，导致受害接收机的底噪抬升，造成灵敏度损失，称之为杂散干扰。

l 互调/谐波干扰：不同频率的放射信号形成互调/谐波产物。

LTE无线网络中的干扰协调技术近年来，随着移动通信用户数量的不断增加和频谱资源的紧张，无线网络中的频谱资源利用率成为了一个重要的课题。

对于LTE无线网络来说，由于其使用的是频分复用技术，因此会存在大量的干扰问题。

为了解决这个问题，干扰协调技术应运而生。

一、LTE无线网络中的干扰问题在LTE无线网络中，由于多个用户同时使用同一频段，必然会产生相互之间的干扰。

具体来说，干扰主要分为两种情况：一种是同步干扰，另一种是异步干扰。

同步干扰是指来自同一基站传输的信道之间发生的干扰，多数情况下是由于基站内部时序同步不达规定水平所引起的。

而异步干扰主要指与不同基站传输信道之间相互抵触招致的干扰。

当信道之间存在干扰的情况时，信号质量就会严重下降，从而影响通信质量。

二、干扰协调技术的分类干扰协调技术可以分为两大类，一类是基于协作的干扰协调技术，另一类是基于信道质量的干扰协调技术。

基于协作的干扰协调技术主要是通过在不同基站间进行通信协同，减少互相之间的干扰。

其中，最常见的技术包括动态频谱共享技术、传输干扰协调技术等。

而基于信道质量的干扰协调技术则是通过监测无线信道的质量情况，根据不同用户之间的信道质量差异来实现干扰协调。

技术手段主要包括功率控制、资源块分配优化、信道跟踪技术等。

三、功率控制技术功率控制技术是干扰协调技术中的一种重要技术。

实际上，它也是目前应用最为广泛的技术之一。

通过对各个用户的发送功率进行控制，就可以减少同一频率的用户之间的干扰。

在LTE无线网络中，功率控制技术通常分为两种类型：第一种是基于控制信号的功率控制技术。

在该技术中，传输端和接收端之间通过控制信号的变化来实现功率的调节。

具体来说，就是根据接收到的信号功率信息，发送一定的控制信号，通知发送端正确设置发送功率。

第二种是基于调整开关时间的功率控制技术。

该技术主要是通过改变信道开关时间的长短来实现功率的调节。

具体来说，就是通过动态调整信道开启的时间，在保证通信质量的前提下达到功率控制的目的。

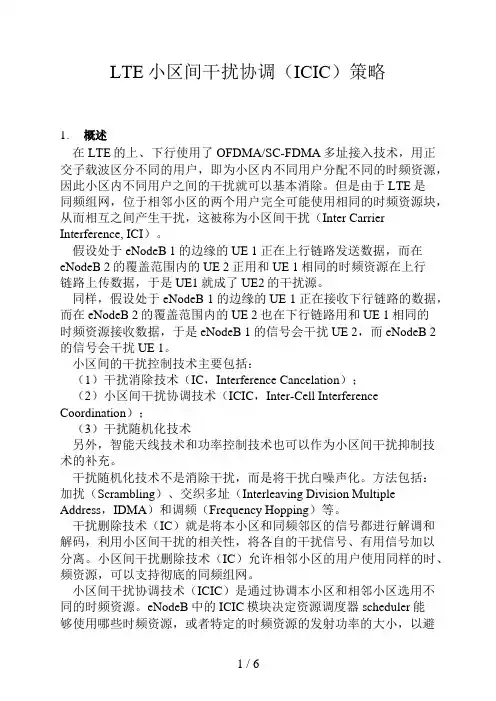

LTE小区间干扰协调（ICIC）策略1.概述在LTE的上、下行使用了OFDMA/SC-FDMA多址接入技术，用正交子载波区分不同的用户，即为小区内不同用户分配不同的时频资源，因此小区内不同用户之间的干扰就可以基本消除。

但是由于LTE是同频组网，位于相邻小区的两个用户完全可能使用相同的时频资源块，从而相互之间产生干扰，这被称为小区间干扰（Inter Carrier Interference, ICI）。

假设处于eNodeB 1的边缘的UE 1正在上行链路发送数据，而在eNodeB 2的覆盖范围内的UE 2正用和UE 1相同的时频资源在上行链路上传数据，于是UE1就成了UE2的干扰源。

同样，假设处于eNodeB 1的边缘的UE 1正在接收下行链路的数据，而在eNodeB 2的覆盖范围内的UE 2也在下行链路用和UE 1相同的时频资源接收数据，于是eNodeB 1的信号会干扰UE 2，而eNodeB 2的信号会干扰UE 1。

小区间的干扰控制技术主要包括：（1）干扰消除技术（IC，Interference Cancelation）；（2）小区间干扰协调技术（ICIC，Inter-Cell Interference Coordination）；（3）干扰随机化技术另外，智能天线技术和功率控制技术也可以作为小区间干扰抑制技术的补充。

干扰随机化技术不是消除干扰，而是将干扰白噪声化。

方法包括：加扰（Scrambling）、交织多址（Interleaving Division Multiple Address，IDMA）和调频（Frequency Hopping）等。

干扰删除技术（IC）就是将本小区和同频邻区的信号都进行解调和解码，利用小区间干扰的相关性，将各自的干扰信号、有用信号加以分离。

小区间干扰删除技术（IC）允许相邻小区的用户使用同样的时、频资源，可以支持彻底的同频组网。

小区间干扰协调技术（ICIC）是通过协调本小区和相邻小区选用不同的时频资源。

lte终端电磁干扰技术要求和测量方法1. 前言大家好，今天咱们聊聊LTE终端的电磁干扰问题。

这可不是个轻松的话题，但放心，我会尽量让它变得简单有趣。

LTE，简而言之，就是咱们现在用的那种快速移动网络，很多人用得很开心。

但是，要是电磁干扰来了，那可就麻烦了！想象一下，你正在追剧，结果信号一抖，画面卡住，那种感觉简直想砸手机！所以，今天我们就来深挖一下电磁干扰的那些事儿。

2. 电磁干扰的概念2.1 什么是电磁干扰？首先，咱得明白，电磁干扰就是指各种信号在无线通信中产生的干扰。

就像两个朋友在吵架，一个大声说话，另一个就听不清楚了。

LTE终端也是一样，当外界的电磁信号“喧宾夺主”，就会影响正常的通信。

想想看，周围有其他电子设备、信号塔，它们发出的电磁波，就像是一个大大的“干扰团”，随时准备搅和你的信号。

2.2 电磁干扰的影响那么，这种干扰到底有什么影响呢？说白了，信号质量降低、通话不清晰、数据传输慢，简直是让人抓狂。

更别提那些重要的在线会议，突然断线，那就尴尬得要命。

所以，了解电磁干扰，制定一些技术要求和测量方法，就显得格外重要。

3. 电磁干扰的技术要求3.1 基本要求在技术要求方面，首先得有个明确的标准。

一般来说，LTE终端的抗干扰能力要达到一定的水平。

这就像你家里的门锁，不能太容易被撬开。

对于电磁干扰，厂家们得确保设备在不同环境下都能稳定工作，尤其是在人多的地方，像商场、地铁站这种“人山人海”的地方。

3.2 实际应用说到这里，大家可能会问，这些技术要求怎么落实到实际中呢？首先，设备的设计要考虑到抗干扰的能力，比如合理布局电路板、选择优质材料等等。

再者，进行各种环境测试，模拟真实场景，看看设备在高强度干扰下的表现如何。

这就像是给手机做体检，检查一下它的“健康状况”。

4. 电磁干扰的测量方法4.1 测量设备说到测量，那就得提到一些专业的测量设备了。

一般来说，我们需要用到频谱分析仪、信号发生器这些“高大上的”工具。

LTE多系统互调干扰解决方案随着移动通信技术的发展，LTE多系统互调干扰问题成为运营商面临的一个重要挑战。

在现有的网络中，由于LTE与其他无线通信系统共用频段，可能会导致互调干扰，进而降低用户通信质量。

为了解决这一问题，需要采取一系列的技术手段和规范措施。

本文将介绍LTE多系统互调干扰的解决方案。

1.频域资源规划在LTE系统中，通过对频谱进行动态管理和分配，可以减少与其他系统之间的互调干扰。

首先，需要对不同系统的频段进行合理划分，避免频段交叠。

其次，可以采用跳频技术，即在一定时间间隔内，动态改变频率使用情况，从而降低互调干扰的可能性。

2.功率控制合理的功率控制策略可以减少互调干扰的发生。

LTE系统中可以根据实际情况，动态调整功率水平，使得发射功率不超过允许的最大值。

同时，可以通过设备间的协调，控制系统之间的功率差异，从而降低互调干扰。

3.空域资源规划通过合理的空域资源规划，可以将相邻系统之间的载波分配得更加均匀，从而减少互调干扰的概率。

可以利用网络规划工具进行仿真分析，确定不同站点的位置和天线方向，使得站点之间的干扰最小化。

4.前向误差校正（FEIC）前向误差校正是一种通过提前对LTE信号进行处理的技术手段，从而降低与其他系统之间的互调干扰。

通过对信号进行数字预处理，可以有效地降低互调干扰带来的负面影响。

5.信号过滤通过在LTE系统中增加过滤器，可以实现对其他系统产生的互调干扰信号的滤波。

这样可以阻止互调干扰信号进入LTE系统，从而提高系统的抗干扰能力。

6.接收端敏感度控制在LTE系统中合理控制接收机的灵敏度，可以减少来自其他系统的信号带来的互调干扰。

通过动态调整接收机的灵敏度级别，可以使其能够更好地抵抗互调干扰带来的影响。

总结起来，LTE多系统互调干扰问题的解决方案包括频域资源规划、功率控制、空域资源规划、前向误差校正、信号过滤和接收端敏感度控制等。

通过采取这些措施，可以有效地降低多系统互调干扰的概率，提高用户通信质量。

LTE关键技术之干扰抑制技术1.1小区间干扰（ICI）概念在LTE中,上，下行采用了OFDM（DL）/SC-FDMA(UL）的多址接入技术，采用了正交子载波区分不同的用户,小区内多用户间的干扰基本可以消除。

但是LTE采用同频组网，邻小区结合部分使用相同的频谱资源，用户间不可避免存在干扰,称之为小区间干扰（Inter—Cell Interference， ICI)。

在传统的解决方案中，采用频率复用来解决ICI，但随之带来的是频谱效率的降低。

如常用的三扇区划分小区用的就是频率复用指数因子为3。

除此之外，频率复用因子还有1、7等。

当复用因子为1的时候，则网内的所有小区用的频率都是一样的，随之而来的是严重的小区间干扰。

选择较大的复用因子造成的负面影响是频谱效率变小，比如复用因子为3的时候，频谱效率是1/3，复用因子为7的时候,频谱效率是1/7。

传统的频率复用系数为3的典型频率规划小区间干扰对系统性能的影响：●导致无线链路信噪比(SINR)减低，这样LTE的AMC技术就会选择低阶调制方式和编码方式。

●干扰严重时，需频繁的HARQ重传，降低了用户速率。

●同频干扰引起功率控制，使子幁中可使用的PRB减少,用户速率也会减低.1.2LTE干扰抑制技术LTE干扰抑制技术分为以下四种：a)波束赋形天线技术b)干扰随机化技术c)干扰消除技术d)干扰协调技术（1）波束赋形天线技术—波束赋形天线技术是一种下行干扰抑制技术波束赋形天线的波束是指向UE的窄波束,因此只有在相邻小区的波束发生碰撞时才会造成小区间干扰,波束交错是可以有效的回避小区间干扰。

（2）干扰随机化技术干扰随机化就是使干扰信号随机化,这种方法虽然不能降低干扰信号的能量，但是能使干扰信号接近白噪声，又称“干扰白化"。

然后用处理白噪声的方法在UE上类似处理增益的方法抑制干扰。

干扰随机化的方法可分为小区专属加扰（Scrambling）和小区专属交织（IDMA)。

CATALOGUE 目录•LTE系统概述•干扰消除技术原理•干扰消除技术应用•干扰消除技术性能评估•干扰消除技术未来发展LTE系统背景及发展LTE系统架构与特点LTE系统干扰类型干扰是LTE系统中一个重要的问题，主要分为内部干扰和外部干扰两种类型。

内部干扰主要包括同频干扰、邻频干扰和阻塞干扰等。

外部干扰主要包括其他运营商的干扰、非法使用频段等。

干扰消除技术分类常规干扰抵消算法主要包括基于波束赋形、基于滤波器设计和基于统计检测等方法。

常规干扰抵消算法原理基于波束赋形的方法利用天线阵列对信号进行空间滤波，通过调整天线权值，使得干扰信号在特定方向上被抑制，同时最大化有用信号的接收功率。

基于滤波器设计的方法利用数字信号处理技术设计合适的滤波器，对接收信号进行滤波处理，以抑制干扰信号的影响。

基于统计检测的方法利用干扰和有用信号的统计特性差异，通过统计检测算法对干扰进行抑制和分离。

联合干扰抵消算法原理联合干扰抵消算法原理基于多个节点或基站的联合信号处理，通过优化信号处理算法和参数，实现多个干扰源的同时抑制，提高系统性能和信号质量。

联合干扰抵消算法通过综合考虑多个节点或基站的信号质量和干扰情况，利用多个节点的协作优势，实现更广泛和更有效的干扰抑制。

联合干扰抵消算法通常采用迭代、优化和统计检测等技术，通过对接收信号进行多节点联合处理，实现有用信号的增强和干扰的降低。

小区间干扰协调动态小区间干扰协调增强型小区间干扰协调静态小区间干扰协调多天线技术03动态功率控制功率控制技术01闭环功率控制02开环功率控制干扰消除性能指标频谱效率干扰消除能力鲁棒性能耗效率评估干扰消除技术的能耗水平，即在保证系统性能的前提下，最小化设备仿真分析基于理论的数学建模利用理论模型对干扰消除技术的性能进行评估，通过对比分析实际测试数据与理论模型的吻合程度，评估技术的性能。

基于仿真的实验分析通过搭建仿真环境，模拟实际场景，对干扰消除技术的性能进行实验验证和分析。

2.4G频段WLAN与TD-LTE系统间干扰控制
2.4G频段WLAN与TD-LTE系统是两种广泛应用于现代通信
领域的无线通信技术，但由于使用的频段重叠，相互之间可能发生干扰。

因此，在设计和部署这两种系统时，必须考虑并采取措施来控制干扰。

首先，2.4G频段WLAN与TD-LTE系统间的干扰原因是由于
在相同频段工作，互相干扰导致的。

因此，要想防止或降低干扰发生，最重要的是在频率上进行调整。

一方面，可以通过频谱分配来实现两个系统间的频段隔离，防止频段重叠，减少干扰的可能性。

另一方面，在每个系统中应用频率规划技术，避免使用邻近频带，减少干扰概率。

其次，干扰控制还需要采取有效的技术手段。

在TD-LTE系统中，可以采用频率和时分复用技术，底层协议和物理层的特殊设计等方法，使其具备更好的调度和分配功率功能，减少对其他系统的干扰。

对于2.4G频段WLAN系统，可以使用自适应调制技术等手段，使系统在不同情况下自动匹配最佳参数，减少自身造成的干扰，同时也保持对TD-LTE系统的敏感度。

另外，干扰控制还需要注意设备的物理环境和自然干扰的影响。

在设备部署阶段，应该优先考虑两个系统间的距离、建筑物隔离等因素，以避免信号障碍情况的发生，改善接收质量，降低干扰的可能性。

在设备选择和设计方面，也应该考虑设备的抗干扰能力和相邻信号间的差异，使其更加适应广泛的网络使用。

综上所述，2.4G频段WLAN与TD-LTE系统干扰控制需要采
用多种技术手段相结合的综合方法，从频谱分配、技术特性和设备环境等多个方面加以考虑和改进，有效地减少相互干扰的可能性，提高网络整体性能和覆盖范围。
