完整版)电气火灾监控系统施工方案
完整版)电气火灾监控系统施工方案施工方案：电气火灾监控系统一、施工规定1.在施工前，应审核合格的图纸和技术文件，并按照图纸进行施工，不得随意更改。
2.在竣工时，施工单位应提交竣工图、设计变更文字记录、施工记录（包括隐蔽工程记录）、检验记录和竣工报告等文件。
二、布线1.布线应符合国家标准《建筑电气装置工程施工质量验收规范》（GB）的要求，导线的种类、电压等级应符合《火灾自动报警系统设计规范》（CB）的规定。
2.在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行，穿线前应将管内或线槽内的积水及杂物清除干净。
3.导线的接头应在接线盒内焊接或用端子连接。
4.管路超过一定长度时，应在便于接线处装设接线盒，并对管口和管子连接处进行密封处理。
5.管子入盒时，盒外侧应套锁母，内侧应装护口，在吊顶内敷设时，盒的内外侧均应套锁母。
6.在吊顶内敷设各类管路和线槽时，应采用单独的卡具吊装或支撑物固定。
吊装线槽的吊杆直径不应小于6mm。
7.线槽的直线段应每隔1.0m～1.5m设置吊点或支点，在线槽接头处、距接线盒0.2m处、线槽走向改变或转角处也应设置吊点或支点。
8.管线经过建筑物的变形缝处，应采取补偿措施，导线跨变形缝的两侧应固定，并留有适当余量。
9.敷设后，应对每回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻不应小于20MΩ。
三、安装规定1.安装应符合国家标准的要求。
2.安装必须由专业人员进行。
3.安装时应考虑供电方式、供电电压、系统接地形式及监控方式。
4.建筑物产权所有者应建立保存系统内每个探测器的安装及试验记录。
5.控制器与裸带电导体应保证安全距离，金属外壳的探测器应有安全接地。
6.在不切断电源的情况下禁止安装探测器。
7、为了确保探测器的输出回路连接线的质量，建议使用截面积不小于1.0mm2的双绞铜芯导线。
8、在安装探测器时，需要注意不要破坏被监控线路的完整性，也不要增加线路接点。
四、电气火灾监控设备的安装1、墙上安装电气火灾监控设备时，底边距离地面宜为1.3m～1.5m，靠近门轴的侧面距离墙不应小于0.5m，正面操作距离不应小于1.2m。
电气火灾监控系统施工方案
电气火灾监控系统施工方案
电气火灾监控系统是为了及时发现电气设备异常状态以防止火灾事故的发生而设计的一种安全监控系统。
下面是电气火灾监控系统的施工方案。
首先，需要安装适合的火灾监控设备，如烟感探测器、温度探测器、电气火灾监控主机等。
这些设备应根据项目实际情况来确定数量和位置安装，以确保覆盖范围和监测精度。
其次，需要进行电气火灾监控系统的布线。
布线应考虑设备之间的连接和传输线路的合理性，避免过长的线路和过多的接头，以减少传输信号的衰减和干扰。
然后，需要进行火灾监控设备的安装和配置。
设备的安装应按照设备制造商的要求进行，确保其牢固可靠。
配置方面，需要设置监控设备的工作参数，如报警阈值、联动控制等，以实现实时监测和远程控制。
接着，需要进行火灾监控系统的电气连接和测试。
电气连接应按照系统设计方案进行，确保各设备和主机之间的正常通讯和供电。
测试方面，需要对系统的各个功能进行测试，如报警功能、数据传输功能等，以确保系统的完整性和可靠性。
最后，进行火灾监控系统的调试和验收。
调试方面，需要对系统进行综合调试，包括各个设备的联动控制、远程监控等，保证系统的稳定工作。
验收方面，需要按照相关规定进行验收测试，如火灾模拟测试等，以确保系统符合相关要求。
综上所述，电气火灾监控系统的施工方案包括设备安装、布线、设备配置、电气连接和测试、调试和验收等步骤。
通过科学合理地进行施工，可以确保电气火灾监控系统的正常运行，并及时发现和处理异常情况，减少火灾事故的发生。
电气火灾报警系统施工方案
电气火灾报警系统施工方案电气火灾报警系统施工方案一、施工前准备工作1.明确施工范围和要求：根据建筑的特点和功能需求，确定火灾报警系统的布置方案和报警要求。
2.选择合适的设备和材料：根据需求选择符合国家标准的火灾报警控制器、感烟探测器、手动火警按钮等设备，并购买符合要求的导线、电缆等材料。
3.制定施工计划：根据项目工期和工作量，制定合理的施工计划，确保施工按时完成。
二、施工步骤及要求1.布置设备位置：根据建筑的平面图和消防设计要求，确定报警控制器和各种探测器的安装位置，并进行合理布线。
2.预埋设备和铺设导线：根据布置方案，进行管线预埋和电线电缆敷设工作，注意保护导线电缆，防止破损和绝缘损坏。
3.安装设备和配件：根据设计要求，安装报警控制器、感烟探测器、手动火警按钮等设备，并连接好电源和信号线路。
4.组网调试：将各个设备和探测器进行网络连接，进行功能测试和系统调试，确保设备正常运行并能够准确报警。
5.联动控制设置：根据实际需求，设置系统的联动控制参数，例如报警声响、灯光闪烁等联动反应，确保火灾报警系统的可靠性和灵敏度。
6.安装显示屏和报警按钮：根据需要安装显示屏和报警按钮，方便人员操作和及时报警。
7.接地和防雷保护：对系统进行接地和防雷保护，确保系统的安全可靠。
8.编制施工图纸和施工记录：根据实际施工情况，编制详细的施工图纸和施工记录，方便验收和维护。
三、施工注意事项1.保持施工现场整洁：施工过程中要保持现场整洁，防止杂物堆放和碰撞设备。
2.严格执行施工规范：按照相关标准和规范进行施工，确保施工质量和安全。
3.与其他工程协调配合：与建筑、电力等其他工程的施工协调配合，确保线路通畅和设备正确安装。
4.防火措施：施工过程中要注意防火，避免设备和材料被火花烧坏。
5.安全施工：施工过程中要注意安全施工，佩戴必要的劳动防护用品，使用安全工具和设备。
四、施工验收1.功能测试：对系统进行全面的功能测试，确保火灾报警系统的各项功能正常可靠。
电气火灾系统施工方案
电气火灾系统施工方案电气火灾系统施工方案一、项目概况：电气火灾系统的建设是为了提高建筑物的防火安全性能，确保人员和财产的安全。
本项目的施工包括火灾探测器的安装、报警系统的配套、灭火系统的布置等。
二、施工进程：1. 施工前的准备（1）制定施工方案，明确施工内容、材料和设备需求。
（2）组织施工人员，确保工作人员具备相关的资质和证书。
（3）准备所需的施工材料和设备。
2. 线路布置与探测器安装（1）根据建筑物的平面布置和使用要求，确定线路布置方案。
（2）按照布置方案进行线缆和终端设备的安装。
（3）安装火灾探测器，包括烟感探测器、温度探测器等。
（4）进行线路的接线和测试，确保探测器正常工作。
3. 报警系统的配套（1）根据火灾探测器的安装位置和建筑布局，确定报警器的布置方案。
（2）安装火警报警器，并与探测器进行连接。
（3）配置火灾报警系统，确保在火灾发生时能及时报警。
4. 灭火系统的布置（1）根据建筑物的类型和需求，确定灭火系统的种类和布置方案。
（2）安装灭火设备，包括灭火器、消防栓等。
（3）进行灭火系统的连接和测试，确保在火灾发生时能及时灭火。
5. 施工完工与验收（1）完成各项施工工作后，进行系统的整体测试和调试。
（2）按照相关标准进行施工质量验收，确保系统符合安全要求。
三、施工要求：1. 施工人员应具备相关的电气工程施工资质和证书。
2. 施工材料和设备应符合国家标准和规定，保证质量合格、安全可靠。
3. 施工过程中应保持与其他工程的协调，避免相互干扰。
4. 完工后的系统应进行全面的测试和调试，确保各部分工作正常可靠。
四、安全措施：1. 施工过程中应按照相关安全规定使用安全防护设备，确保施工人员的人身安全。
2. 施工现场应进行临时围护，确保施工区域安全。
3. 施工现场的电气设备应符合相关安全标准，确保施工过程中的电气安全。
总结：电气火灾系统的施工方案涉及火灾探测器的安装、报警系统的配套、灭火系统的布置等多个方面。
电气火灾监控系统施工方案
电气火灾监控系统施工方案
《电气火灾监控系统施工方案》
随着社会的发展，电气火灾已成为社会安全的一大隐患，因此加强电气火灾监控系统的建设显得尤为重要。
为了更好地保障人们的生命和财产安全，我们制定了一套电气火灾监控系统的施工方案。
首先，我们需要在可能发生电气火灾的区域安装烟雾探测器和火灾报警器。
这些探测器和报警器需要经过严格的品质检验和质量认证，以保证其在发生火灾时能够及时准确地发出警报。
其次，我们需要为监控系统设置一个中央控制终端，以便于对各个探测器和报警器的状态进行监控和管理。
这个中央控制终端需要具备可靠的通信功能，能够及时传输监测数据和发出紧急警报。
同时，我们还需要规划好火灾事故的紧急应对预案，并进行演练和培训，以提高相关人员对紧急情况的应对能力。
另外，在系统的施工过程中，需要严格按照相关的安全标准和规范进行，确保设备的安装稳固可靠，并且避免损坏周围的电气设备和建筑结构。
最后，在系统建设完成后，我们需要进行一系列的测试和验收工作，以验证系统的稳定性和有效性，并对各个设备进行定期的维护和保养。
总的来说，电气火灾监控系统的施工方案需要从设备的选择、安装、通讯、后期管理等方面进行全面考虑，以确保系统能够在关键时刻发挥出最大的作用，保障人们的生命和财产安全。
电气火灾监控系统工程施工方案
电气火灾监控系统工程施工方案一、项目概述电气火灾是一种由于电气设备、线路等原因引发的火灾。
为了及时发现并解决电气火灾的隐患，避免火灾带来的损失和危害，本项目旨在建设一个电气火灾监控系统，通过监测电气设备和线路的温度、电流、电压等参数，及时发现异常情况，并通过声光报警和自动联动控制等方式，实现对电气火灾的有效监测和控制。
二、施工方案1.设备选型：根据项目需求和实际情况，选用可靠性高、性能稳定的电气火灾监控设备，如温度传感器、电流传感器、电压传感器、声光报警器等。
同时要考虑设备的防护等级和电气安全性能，确保设备在恶劣环境下的正常运行。
2.系统布置：根据建筑物的电气设备和线路布局，合理布置监控设备和线缆，保证监控设备能够全面覆盖，并能及时传输数据到控制中心。
同时要考虑布线的美观性和安全性，避免电缆过长、过多，给后期维护和运营带来困难。
3.控制中心建设：控制中心是系统的核心，需要选用高性能的监控主机和数据存储设备，能够实现对监控设备数据的实时采集和存储。
同时需要配备专业的监控软件，能够对数据进行分析和处理，并实现报警、联动控制等功能。
控制中心还要考虑布局合理、通风散热、防火防爆等安全要求。
4.报警和联动控制：报警器是系统的重要组成部分，能够及时发出声光报警信号。
根据不同的火灾情况，设置不同的报警条件和报警方式，确保报警的及时性和准确性。
同时，通过与其他设备的联动控制，如自动关闭电源、切断电路等方式，实现对火灾的应急处理。
5.施工管理：施工过程中要进行有效的项目管理，包括人员安排、进度控制、质量监督等。
施工人员要具备相关的资质和技术，严格按照施工规范进行操作。
同时要进行现场安全管理，做好防火、防爆等安全措施，确保施工过程的安全性和顺利进行。
6.完成验收：施工完成后，需要进行系统的验收工作。
包括设备的安装调试、系统的功能测试和性能验证等。
验收过程应由专业的验收人员进行，确保系统达到设计要求并能正常运行。
三、安全保障在施工过程中，要严格遵守施工现场的安全要求，做好防火、防爆等措施。
电力工程施工方案防火措施
一、前言电力工程作为我国国民经济的重要支柱产业，其安全施工至关重要。
为了确保电力工程施工过程中的安全，防止火灾事故的发生，特制定以下防火措施。
二、组织机构与职责1. 成立施工现场防火领导小组，负责组织、协调、监督施工现场的防火工作。
2. 施工现场防火领导小组下设防火办公室，负责具体实施防火措施，定期检查、整改火灾隐患。
3. 施工单位应设立防火员，负责施工现场的日常防火工作，监督施工人员遵守防火规定。
三、防火措施1. 施工现场防火（1）施工现场应设立明显的防火标志，包括消防器材、消防通道、易燃易爆物品存放处等。
（2）施工现场应配备足够的消防器材，如灭火器、消防栓、消防砂等，并定期检查、维护。
（3）施工现场道路畅通，消防通道保持畅通无阻。
（4）施工现场易燃易爆物品应按照国家规定进行分类存放，并采取相应的安全措施。
（5）施工现场应设置防火隔离带，防止火灾蔓延。
2. 电气防火（1）施工现场电气设备应选用符合国家标准的产品，并定期检查、维护。
（2）施工现场电气线路敷设应符合国家规定，严禁私拉乱接电线。
（3）施工现场电气设备操作人员应经过专业培训，掌握电气安全操作规程。
（4）施工现场电气设备应设置过载保护装置，防止过载起火。
3. 施工材料防火（1）施工现场应使用符合国家标准的建筑材料，严禁使用易燃、易爆材料。
（2）施工现场建筑材料应分类存放，保持通风、干燥。
（3）施工现场木材、油漆等易燃物品应远离火源，并采取相应的防火措施。
4. 人员防火（1）施工单位应加强对施工人员的安全教育，提高防火意识。
（2）施工现场应设立防火员，负责监督施工人员遵守防火规定。
（3）施工人员应掌握火灾应急处理措施，如火灾报警、灭火器使用等。
四、火灾应急处理1. 火灾发生时，现场人员应立即报警，并采取紧急措施，如切断电源、关闭气源等。
2. 火灾发生时，施工现场防火员应组织人员疏散，确保人员安全。
3. 火灾发生后，施工单位应立即组织灭火，并配合消防部门进行火灾调查。

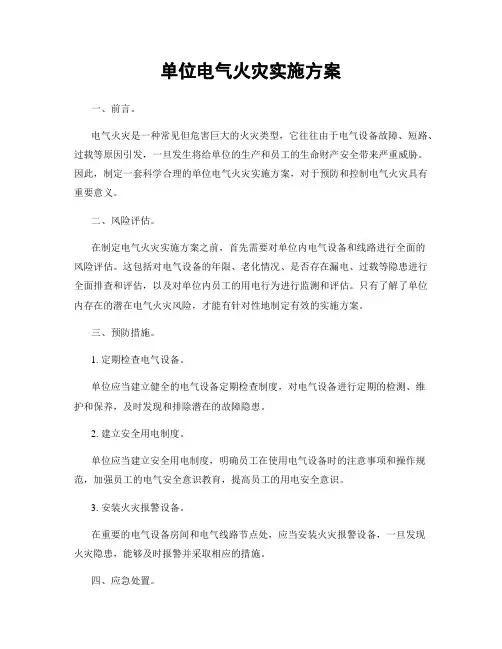

单位电气火灾实施方案
单位电气火灾实施方案一、前言。
电气火灾是一种常见但危害巨大的火灾类型，它往往由于电气设备故障、短路、过载等原因引发，一旦发生将给单位的生产和员工的生命财产安全带来严重威胁。
因此，制定一套科学合理的单位电气火灾实施方案，对于预防和控制电气火灾具有重要意义。
二、风险评估。
在制定电气火灾实施方案之前，首先需要对单位内电气设备和线路进行全面的风险评估。
这包括对电气设备的年限、老化情况、是否存在漏电、过载等隐患进行全面排查和评估，以及对单位内员工的用电行为进行监测和评估。
只有了解了单位内存在的潜在电气火灾风险，才能有针对性地制定有效的实施方案。
三、预防措施。
1. 定期检查电气设备。
单位应当建立健全的电气设备定期检查制度，对电气设备进行定期的检测、维护和保养，及时发现和排除潜在的故障隐患。
2. 建立安全用电制度。
单位应当建立安全用电制度，明确员工在使用电气设备时的注意事项和操作规范，加强员工的电气安全意识教育，提高员工的用电安全意识。
3. 安装火灾报警设备。
在重要的电气设备房间和电气线路节点处，应当安装火灾报警设备，一旦发现火灾隐患，能够及时报警并采取相应的措施。
四、应急处置。
1. 制定应急预案。
单位应当制定详细的电气火灾应急预案，明确各部门的应急职责和处置流程，确保在发生电气火灾时，能够迅速有效地进行处置。
2. 增设应急设备。
在重要的电气设备房间和电气线路节点处，应当增设灭火器、防火毯等应急设备，以备不时之需。
3. 进行应急演练。
定期组织电气火灾应急演练，提高员工的应急处置能力和应变能力，确保在发生电气火灾时，能够迅速冷静地进行处置。
五、总结。
单位电气火灾实施方案的制定和执行，对于预防和控制电气火灾具有重要意义。
只有充分认识到电气火灾的危害性，才能采取有效的预防和应急措施，确保单位内的电气设备和线路安全稳定地运行，为单位的生产和员工的生命财产安全提供有力保障。
电气消防工程施工方案
一、工程概况本工程为XX大厦电气消防工程施工，大厦总建筑面积为XX万平方米，地上XX层，地下XX层，建筑高度为XX米。
工程包括火灾自动报警系统、消防应急照明及疏散指示系统、自动喷水灭火系统、气体灭火系统、防排烟系统、消防电源及应急照明系统等。
二、施工准备1.施工组织设计（1）成立电气消防工程专项施工小组，明确项目经理、技术负责人、施工负责人等人员职责。
（2）制定施工进度计划、质量保证体系、安全生产责任制等。
2.施工材料、设备准备（1）根据工程图纸及规范要求，提前采购符合质量要求的消防设备、材料。
（2）对施工人员进行消防设备、材料的技术交底，确保施工人员熟悉设备、材料性能及操作方法。
3.施工技术交底（1）组织施工人员学习工程图纸、规范、标准，确保施工人员掌握施工技术要求。
（2）对施工人员进行消防设备、材料的技术交底，确保施工人员熟悉设备、材料性能及操作方法。
三、施工工艺及质量控制1.火灾自动报警系统施工（1）按照设计要求，敷设报警总线、控制总线、传输总线等线路。
（2）安装探测器、手动报警按钮、火灾报警控制器等设备。
（3）调试系统，确保系统功能完善、运行稳定。
2.消防应急照明及疏散指示系统施工（1）按照设计要求，敷设应急照明及疏散指示系统线路。
（2）安装应急照明灯具、疏散指示标志等设备。
（3）调试系统，确保系统在火灾情况下能正常工作。
3.自动喷水灭火系统施工（1）按照设计要求，敷设管道、阀门、喷头等设备。
（2）安装消防水泵、消防水箱、消防泵房等设施。
（3）调试系统，确保系统在火灾情况下能正常工作。
4.气体灭火系统施工（1）按照设计要求，敷设管道、阀门、喷头等设备。
（2）安装气体灭火控制器、气体灭火系统等设施。
（3）调试系统，确保系统在火灾情况下能正常工作。
5.防排烟系统施工（1）按照设计要求，敷设管道、阀门、风机等设备。
（2）安装防排烟系统、防烟分区等设施。
（3）调试系统，确保系统在火灾情况下能正常工作。

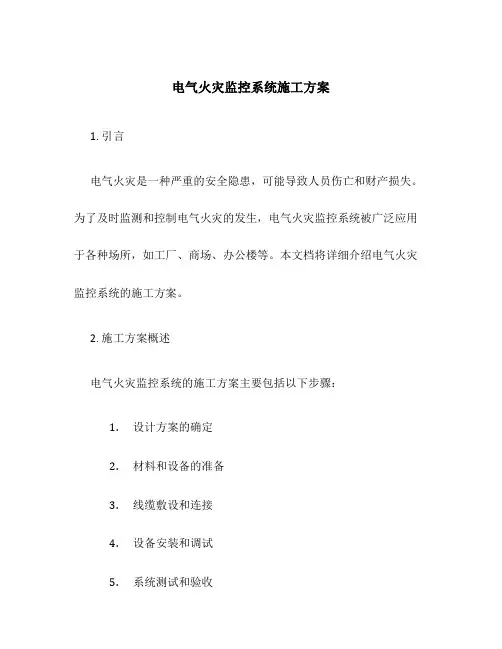

电气火灾监控系统施工方案
电气火灾监控系统施工方案1. 引言电气火灾是一种严重的安全隐患，可能导致人员伤亡和财产损失。
为了及时监测和控制电气火灾的发生，电气火灾监控系统被广泛应用于各种场所，如工厂、商场、办公楼等。
本文档将详细介绍电气火灾监控系统的施工方案。
2. 施工方案概述电气火灾监控系统的施工方案主要包括以下步骤：1.设计方案的确定2.材料和设备的准备3.线缆敷设和连接4.设备安装和调试5.系统测试和验收6.后期运维和维护3. 设计方案的确定在确定设计方案时，需要考虑以下几个因素：•火灾监控范围：根据场所的大小和用途确定需要监控的区域，包括电气设备、电缆沟槽、配电柜等。
•监控设备选择：选择合适的监控设备，如火灾探测器、温度传感器、烟雾报警器等。
•系统布局规划：根据场所的结构和布局确定设备的安装位置，保证监控范围的全面和有效覆盖。
4. 材料和设备的准备在施工前，需要准备以下材料和设备：•火灾监控设备：根据设计方案确定需要的监控设备，包括火灾探测器、温度传感器、烟雾报警器等。
•线缆和接头：准备适合的线缆和接头，用于设备之间的连接和安装。
•安装工具：准备必要的工具，如电钳、螺丝刀等，用于设备的安装和连接。
5. 线缆敷设和连接在进行线缆敷设和连接时，需要遵循以下几个步骤：1.确定线缆路径：根据系统布局规划确定线缆的敷设路径，保证线缆的安全和美观。
2.敷设线缆：按照设计方案，敷设线缆并固定好，注意线缆的保护和防水措施。
3.连接设备：使用合适的接头将线缆连接到监控设备上，确保连接牢固。
4.线缆标识：对于不同的线缆，使用标识符号进行标识，方便以后的维护和调试。
6. 设备安装和调试在进行设备安装和调试时，需要按照以下步骤进行：1.安装监控设备：根据设计方案确定设备的安装位置，使用合适的固定装置将设备安装好。
2.连接线缆：将线缆与设备连接，确保接头连接牢固，信号传输正常。
3.调试设备：对安装的设备进行测试和调试，保证设备正常运行。
4.调整参数：根据具体情况，调整设备的参数，使监控系统能够灵敏地检测火灾的发生并及时报警。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气火灾施工方案标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]电气火灾监控系统施工方案国家现行的电气火灾监控系统安装工程施工验收规范。
甲方提供的设计图纸《剩余电流动作保护装置安装和运行》 GB13955-2005；《建筑设计防火规范》 GB50016-2006；《电气火灾监控系统》 GB14287-2005；《低压配电设计规范》 GB50054-2011；《高层民用建筑设计防火规范》GB50045-95 ；《建筑设计防火规范》GB50016-2008 ；《电气火灾监控系统：电气火灾监控设备》；《电气火灾监控系统：剩余电流式电气火灾监控探测器》；《电气火灾监控系统：测温式电气火灾监控探测器》；《剩余电流动作保护装置的安装与运行》GB13955-2005主要法规：其他相关文件：本企业贯彻ISO-9002标准所制定的质量手册及相关程序文件；职业安全卫生管理体系OHSAS18001和ISO14001标准所制定的手册及相关程序文件。
本工程质量要达到《设备安装工程质量检验评定标准》中规定的优良标准，要做到电气工程一次成优，并确定电气安装工程的分部、分项工程质量具体目标，建立严格的质量管理体系。
严格按照图纸及国家现行标准、规范、规定和《建筑设备安装分项工程施工工艺标准》进行施工。
质量保证措施：（一）质量控制点：为了确保工程质量，必须执行质量标准有效依据，建立和健全质量保证体系，确定和配备必要的控制手段。
工程设备（包括检验以及试验设备）以达到所要要求的质量。
同时确定在施工过程中的质量认证、质量记录。
我们将采取具体的质量控制措施，制定工程施工中的质量控制点，以对每个控制点进行控制，来实现整个工程质量的目标。
施工过程中的质量保证和控制手段5.2.1由工长负责组织确定施工过程，以确保全过程处于受控状态。
5.2.2各分部分项工程施工前必须进行书面技术交底并力求交底准确无误。
作好书面交底的同时，侧重现场对生产人员进行口头交底。
重点分项工程给工人进行操作示范，并且采用样板间引路，确保施工人员明白安装规范化。
5.2.3对施工人员要求不见交底不施工，发现技术交底有误不切实际不施工。
并把所发现的问题提出谋求尽快解决。
在施工过程中，不许违章操作，不许蛮干，确保工程质量，使设计意图、验收规范通过技术交底落实在施工中。
5.2.4选择合格的人员、工艺、设备、工具、材料、环境进行施工，如不满足要求时，应及时采取措施以保证施工质量。
5.2.5特殊工种必须经专业培训。
5.2.6质量检查实行三级管理，即班组长同技术员和质检员检查，技术员、质检员、电工工长复验，技术员、质检员、电工工长会同甲方技术员、监理工程师进行验收，完成一项验收一项。
5.2.7为与土建专业协调配合，专业上每道需与土建交叉施工的工序，完毕后，与土建专业进行交接检查。
将本专业的成品（半成品）保护措施和注意事项交代给土建专业技术人员和施工人员，并办理交接检查手续。
土建专业在进入隐蔽工序或有可能破坏（损伤）设备的工序之前，应组织电气专业技术人员进行复验。
经确认同意后方可施工，并办理有效签证手续。
分项工程质量目标一览表配管工程：配管工艺流程：1.在混凝土墙上预留孔洞时设专人按设计图纸及规范将标高尺寸测定，标好孔洞的部位，将预制好的模盒在绑扎钢筋前按标记固定牢，盒内塞入纸团、锯末等物，在浇注混凝土过程中要有专人配合校对，看管模盒，以免移位。
2.本工程所有钢管全部使用国标钢管，钢管材质壁厚均匀、焊缝均匀、无劈裂、砂眼、毛刺和凹扁现象。
焊接钢管需预先除锈，内壁刷防锈漆。
镀锌钢管及普通焊接钢管外表层完整无剥落现象，并具有厂家提供产品检验报告及产品合格证。
3.根据设计图纸预制一些定型、定尺钢管，用套丝机套丝、丝扣应不乱、且不应过长，应干净清晰。
钢管煨弯可采用冷煨要求。
管径为20mm及以下时，采用手动煨弯器，管径为25mm及以上时使用液压煨弯器。
管子的弯曲半径不应小于管外径的10倍，管进盒应套丝，并内外加根母，加根母时露丝扣为2—4扣丝。
4.根据设计图要求，确定盒、箱轴线位置。
使盒、箱的外盖底边和最终地面距离符合规范要求。
5.线路暗敷设时，管路沿最近的路线敷设，尽量减少弯曲。
依据施工图中门的开启方向，确定开关盒等的位置，要求盒的中心距门边180mm。
6.进入落地式配电柜的电线管要排列整齐，管口高出配电柜基础50－80mm。
7.线管的弯曲处，不许有折皱、凹陷和裂缝，弯扁程度不大于管外径的10％。
8.电线管的弯曲半径必须符合下列规定：当线路明配时：弯曲半径不许小于管外径的6倍；两个接线盒间只有一个弯时，弯曲半径不宜小于管外径的4倍。
9.遇到下列情况之一时，电线管中间增设接线盒，接线盒的位置要便于穿线：水平敷设的线管遇有下列情况之一时，应增设固定导线用的过线盒：10. 配管使用的附件，如根母、护口等均要求使用同材质的制品。
B:在室外或室内潮湿场所，钢管弯部应增设防水弯头，导线应加套保护软管，经弯成滴水弧状后再引入设备的接线盒。
C:与设备连接的钢管管口与地面的距离应大于200㎜。
管内穿线配线工程:工艺流程：→→→→→→→→→1.导线型号及规格必须符合设计要求，按批检查合格证，合格证要求有生产许可证编号且有CCC标志。
作外观检查：现场抽样检测，电线包装完好，抽检的电线绝缘层完整无损，厚度均匀。
电线无压扁、扭曲。
线芯直径误差不大于标称直径的1%。
2.导线与设备、器具的连接：当铜线截面为10mm2及以下的单股线时，可直接与设备端子连接。
铜线截面为及以下的多股线时，将铜线搪锡后，盘圈、拍扁，再与设备、器具的端子连接，并加弹簧垫圈，以防止松动。
当使用截面大于的多股线时，应将导线涮锡后压接端子后与设备连接。
3.导线搪锡用的焊剂，用松香加工业酒精配制，不可使用焊锡膏（含酸性成分），防止腐蚀导线，导线搪锡后焊缝应饱满，表面应光滑。
1.电线管内导线不许有接头和扭结，剥线头绝缘层时应使用剥线钳和与导线匹配的剥削刀口，以保证不伤线芯。
2.导线分色，颜色要统一，A(L1)相为黄色、B(L2)相为绿色、C(L3)相为红色、N线为淡兰色、PE线为黄绿双色，开关至灯具的回线为白色。
3.管内穿线前，检查并各补齐管口的护口；穿线时，应互相配合，一拉一送剪断导线时，导线的预留长度应按以下考虑：接线盒、开关盒、插座盒及灯头盒内导线预留长度为16cm；配电箱内导线的预留长度应为配电箱体周长的1/2。
4.导线绝缘电阻的摇测，应使用1000V的绝缘摇表，在穿完线后及竣工验收前，各摇测一次，电缆的绝缘遥测应采用1000V绝缘摇表。
电气器具未安装前进行线路绝缘遥测时，首先应将灯头盒内导线分开，开关盒内导线连通。
遥测时应将干线和支线分开，一人遥测，一人应及时读数并记录。
摇动速度应保持120r/min左右，读数应采用1min后的读数为宜。
电气器具全部安装完在送电前应进行第二次绝缘遥测，遥测时应将线路上的开关、刀闸、仪表、设备等用电开关全部置于端开位置。
在确认遥测无误后再进行送电试运行。
其绝缘电阻值不得小于1MΩ，摇测值填入技术数据表格中。
总线电缆敷设1.总线电缆敷设前要进行下列检查：1.1检查电缆出厂试验报告，耐压试验、规格型号是否符合设计要求。
用千伏级绝缘摇表对电缆相间及相对地、相对零进行绝缘摇测，绝缘电阻达到10M以上，方能使用。
对电缆过管及保护管进行检查，确保管路畅通。
2.确定电缆使用长度（含备用长度）。
要对电缆进货长度进行核对，不可轻易将电缆锯断，不允许在本工程中一根电缆中间出现接头。
3.室外电缆在敷设时应注意以下问题：电缆引入或引出建筑物和构筑物的基础，穿越道路时应穿钢管保护。
电缆在拐弯、接头、终端和进出建筑物等地段，应装设标志桩，桩露出地面。
4.线缆安装完毕，投入运行前应再次对电缆的相间、相对地，相对零进行绝缘电阻摇测，摇测值应记录在技术资料表中。
剩余电流互感器安装:工艺流程：→→→→1.配电柜、箱在加工订货前必须根据设计图纸、施工及验收规范做书面技术交底，明确其数量、尺寸、安装方式、材质要求、器具选择与布置、配线方式、面板颜色、锁具、产品出厂相关技术资料及其它技术质量要求。
2.设备进场后要进行检验，检验内容如下：设备制造厂家要具有与所制造设备相符合的两部认证；设备内电气器件的规格、型号要与设计相符，电气器件要有安全认证标志，如CCC标志等，并要标明编号，所有编号要与图纸编号一致，字迹清晰、工整，且不易褪色。
设备要有出厂检验报告等技术文件，一、二次原理接线图及备件要齐全。
设备上制造厂铭牌应为金属制品。
3.设备安装前配电间要具备如下条件：屋顶、地面施工完毕，不得有渗漏现象发生。
设备的底座及室内地面抹光、门窗安装完毕。
室内施工设施及范本、杂物清除干净。
受电后无法进行或影响运行安全的工作施工完毕。
4.配电柜安装前检查如下内容：安装前检查按照设备清单、施工图纸及设备技术资料，核对设备本体及附件、备件的规格型号、数量，产品合格证、技术资料、说明书齐全。
柜体外观无损伤、变形，电气元件、绝缘瓷件无损伤、裂纹等缺陷。
5.设备安装：剩余电流互感器安装的允许偏要符合下表要求，安装完毕后，顶部不高出周围设备3mm。
设备单独或成列安装时，其垂直度、水平偏差以及盘柜面偏差和盘、柜间接缝的允许偏差要符合下表要求。
柜内电气组件安装要紧固，能单独拆装而不影响其它电气组件及导线束的固定。
二次回路的导线配线要整齐、清晰。
导线的绝缘良好，中间不许有接头，导线端头不伤线芯，导线端头必须套穿端子码，端子码上标明编号，编号字迹要清晰、工整且不易脱色。
接线端子的每侧接线一般为一根，不得超过二根，用螺栓连接的端子，当必须接二根导线时，中间要加平光垫。
系统试运行1.电气火灾监控系统在试运行前，应检查配电柜内有无杂物，安装是否符合质量评定标准。
配线相色、铭牌号是否齐全。
在负载运行的情况下，切断弱电系统中的线路，测弱电端子，感应电是否符合厂家要求。
送电空载运行72小时，电气器具应无异常现象。
2试运行前应对所有器具进行通电安全检查，检查内容如下：开关断火线；螺口灯中心触头接火线；插座左零右火地线在上。
并及时将检查结果填写在技术资料表中。
3通电试运行，系统内全部设备都必须开启，同时投入运行，运行时间为24小时。
并及时记录电压、电流，同时还要观察电流数值是否平恒，如偏差太大，要逐级查找原因，进行调整，做到基本平恒，并及时填写技术数据表中。
4.系统试运行时，要测量各级控制开关的温度，由于季节及室温不同，其温度值应用比较的方法，如同样的空气开关、同样的负荷，温度应基本相同，若偏差较大，应查找原因，找出故障点，并及时排除故障。
5.设备试验调整试验应由当地供电部门许可的试验单位进行，试验标准符合国家规范、当地供电部门的规定及产品技术资料要求。
