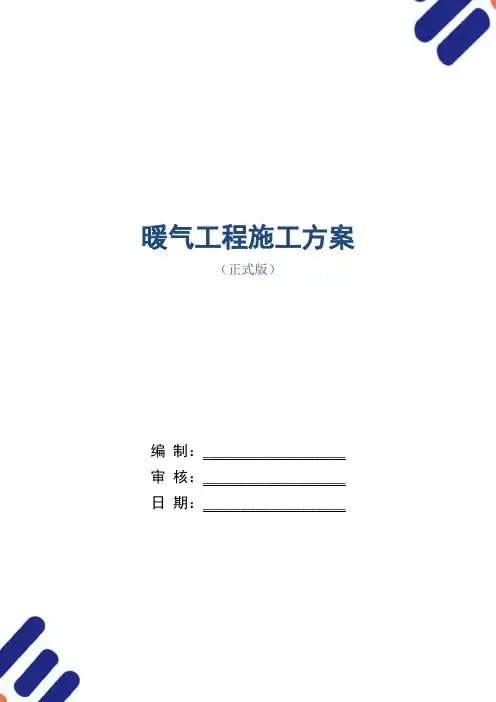

暖气工程施工方案（正式版）编制：___________________审核：___________________ 日期：___________________暖气工程施工方案一、暖气工程概况1、采暖系统, 暖气沟内采用镀锌钢管, 丝扣连接, 支架、套管安装。
二、采暖系统施工方法1、安装准备：（1）前期准备①熟悉图纸, 深刻理解设计意图。
②绘制施工平面布置图, 并有针对性的做好技术交底。
③学习规范规程及现行法规, 掌握具体的标准要求。
④根据设计特点, 制定出消除质量通病的具体措施。
（2）根据设计要求, 对照交底平面图, 确定立管的准确坐标, 搞好预留洞工作。
2、管道安装：（1）管材进场后首先检查是否有出厂合格证及及检测报告, 不符合要求的材料不能使用到工程中。
（2）立管安装前, 根据预留的管洞, 从顶层依次放长线坠向下层, 核对、修正各层楼板孔洞位置, 找出立管的中心线, 根据立管垂直线、栽立管卡, 然后进行立管安装, 管道立支管卡埋设应该平整、牢固, 双立管安装双管间距之中80mm, 立管中心至墙面50mm。
（3）采暖立管在楼板处必须加设套管, 套管直径应比主管管径大2号, 室内套管高度＞20mm, 卫生间套管高度＞30mm, 主管根部做止水台, 防止积水渗漏。
（4）干管安装a 按施工草图, 进行管段的加工预制, 包括：断管、套丝、上零件、调直、核对好尺寸, 按环路分组编号, 码放整齐。
b 安装卡架, 按设计要求或规定间距安装。
c 干管安装应从进户或分支路点开始, 装管前要检查管腔并清理干净。
d 分路阀门离分路点不宜过远。
如分路处是系统的最低点, 必须在分路阀门前加泄水丝堵。
集气罐的进出水口, 应开在偏下约为罐高的1/3处。
丝接应与管道联接调直后安装。
其放风管应稳固, 如不稳可装两个卡子, 放气阀位于系统末端时, 应装托、吊卡。
e伸缩器应按要求位置安装好导向支架和固定支架。
并分别安装阀门、集气罐等附属设备。

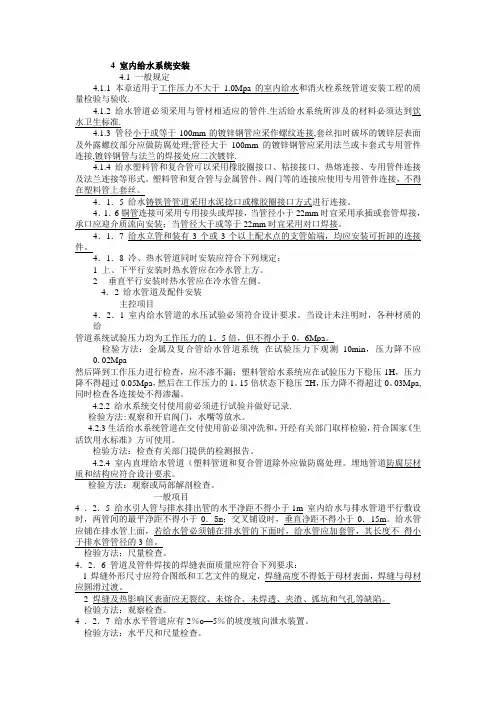

4 室内给水系统安装4.1 一般规定4.1.1 本章适用于工作压力不大于1.0Mpa的室内给水和消火栓系统管道安装工程的质量检验与验收.4.1.2 给水管道必须采用与管材相适应的管件.生活给水系统所涉及的材料必须达到饮水卫生标准.4.1.3 管径小于或等于100mm的镀锌钢管应采作螺纹连接,套丝扣时破坏的镀锌层表面及外露螺纹部分应做防腐处理;管径大于100mm的镀锌钢管应采用法兰或卡套式专用管件连接,镀锌钢管与法兰的焊接处应二次镀锌.4.1.4 给水塑料管和复合管可以采用橡胶圈接口、粘接接口、热熔连接、专用管件连接及法兰连接等形式。
塑料管和复合管与金属管件、阀门等的连接应使用专用管件连接，不得在塑料管上套丝。
4．1．5 给水铸铁管管道采用水泥捻口或橡胶圈接口方式进行连接。
4．1．6铜管连接可采用专用接头或焊接，当管径小于22mm时宜采用承插或套管焊接，承口应迎介质流向安装；当管径大于或等于22mm时宜采用对口焊接。
4．1．7 给水立管和装有3个或3个以上配水点的支管始端，均应安装可折卸的连接件。
4．1．8 冷、热水管道同时安装应符合下列规定：1 上、下平行安装时热水管应在冷水管上方。
2 垂直平行安装时热水管应在冷水管左侧。
4．2 给水管道及配件安装主控项目4．2．1 室内给水管道的水压试验必须符合设计要求。
当设计未注明时，各种材质的给管道系统试验压力均为工作压力的1。
5倍，但不得小于0。
6Mpa。
检验方法：金属及复合管给水管道系统在试验压力下观测10min，压力降不应0.02Mpa然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1H，压力降不得超过0.05Mpa，然后在工作压力的1。
15倍状态下稳压2H，压力降不得超过0。
03Mpa,同时检查各连接处不得渗漏。
4.2.2 给水系统交付使用前必须进行试验并做好记录.检验方法:观察和开启阀门，水嘴等放水。
4.2.3生活给水系统管道在交付使用前必须冲洗和，开经有关部门取样检验，符合国家《生活饮用水标准》方可使用。
地暖工程施工细部做法（图解说明）1、施工准备（含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管（PEX、PERT、PB等）：加热盘管铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热盘管在此处均须加伸缩节，伸缩节为加热盘管专用伸缩节，其接口连接以加热管品种确定。
施工中须由土建与安装事先划分好→设置过门伸缩缝（含盖钢丝网）→中间验收（一次水压试验）→回填细石混凝土层→完工验收（二次水压试验）。
（专用温控器最后安装）竣工结束时，绘制图纸，准确标注盘管位置和地温传感器的埋设地点。
常规地暖施工层次解剖图2、卫生清理，建筑垃圾及灰尘3、绝热层的铺设：铺设绝热层的地面应平整、干燥、无杂物。
墙面根部应平、直且无积灰现象。
绝热层的铺设应平整，绝热层相互间的接缝应严密。
直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。
聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层20 与土壤或室外空气相邻的地板上的绝热层40重视边角隔热层的设置和就位伸缩缝的设置：1. 在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。
伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。
2. 当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm（一般工地我们做10mm）。
伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。
3. 伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。
发泡水泥隔热层的验收每100立方作为一个检验批表面质量检测密度测定：按GB/T11970中的方法抗压强度测定，同上厚度测量，随机抽检 4、铺反射膜5、卫生间施工：卫生间应做两层隔离层，作法可参见《低温热水地面辐射供暖技术规程》附录A。
4 室内给水系统安装4.1 一般规定4.1.1 本章适用于工作压力不大于1.0Mpa的室内给水和消火栓系统管道安装工程的质量检验与验收.4.1.2 给水管道必须采用与管材相适应的管件.生活给水系统所涉及的材料必须达到饮水卫生标准.4.1.3 管径小于或等于100mm的镀锌钢管应采作螺纹连接,套丝扣时破坏的镀锌层表面及外露螺纹部分应做防腐处理;管径大于100mm的镀锌钢管应采用法兰或卡套式专用管件连接,镀锌钢管与法兰的焊接处应二次镀锌.4.1.4 给水塑料管和复合管可以采用橡胶圈接口、粘接接口、热熔连接、专用管件连接及法兰连接等形式。
塑料管和复合管与金属管件、阀门等的连接应使用专用管件连接，不得在塑料管上套丝。
4．1．5 给水铸铁管管道采用水泥捻口或橡胶圈接口方式进行连接。
4．1．6铜管连接可采用专用接头或焊接，当管径小于22mm时宜采用承插或套管焊接，承口应迎介质流向安装；当管径大于或等于22mm时宜采用对口焊接。
4．1．7 给水立管和装有3个或3个以上配水点的支管始端，均应安装可折卸的连接件。
4．1．8 冷、热水管道同时安装应符合下列规定：1 上、下平行安装时热水管应在冷水管上方。
2 垂直平行安装时热水管应在冷水管左侧。
4．2 给水管道及配件安装主控项目4．2．1 室内给水管道的水压试验必须符合设计要求。
当设计未注明时，各种材质的给管道系统试验压力均为工作压力的1。
5倍，但不得小于0。
6Mpa。
检验方法：金属及复合管给水管道系统在试验压力下观测10min，压力降不应0.02Mpa然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1H，压力降不得超过0.05Mpa，然后在工作压力的1。
15倍状态下稳压2H，压力降不得超过0。
03Mpa,同时检查各连接处不得渗漏。
4.2.2 给水系统交付使用前必须进行试验并做好记录.检验方法:观察和开启阀门，水嘴等放水。
4.2.3生活给水系统管道在交付使用前必须冲洗和，开经有关部门取样检验，符合国家《生活饮用水标准》方可使用。
第八册《给排水、采暖、燃气工程》说明一、第八册《给排水、采暖、燃气工程》（以下简称本定额）适用于新建、扩建项目中的生活用给水、排水、燃气、采暖热源管道以及附件配件，小型容器制作安装。
二、本定额主要依据的标准、规范有：1.《采暖与卫生工程施工及验收规范》GBJ242-82。
2.《室外给水设计规范》GBJ13-86（97版）。
3.《建筑给水排水设计规范》GBJ15-88（97版）。
4.《建筑采暖卫生与煤气工程质量检验评定标准》GBJ302-88。
5.《城镇燃气设计规范》GB50028-93（98版）。
6.《城镇燃气输配工程施工及验收规范》CJJ33-89。
7.《全国统一施工机械台班费用定额》（1998年）。
8.《全国统一安装工程基础定额》。
9.《全国统一建筑安装劳动定额》（1988年）。
三、以下内容执行其他册相应定额：1.工业管道、生产生活共用的管道、锅炉房和泵类配管以及高的内加压泵间的管道执行第六册《工业管道工程》相应项目。
2.刷油、防腐蚀、绝热工程执行第十一册《刷油、防腐蚀、绝热工程》相应项目。
四、关于下列各项费用的规定：1.脚手架搭拆费按人工费的5％计算，其中人工工资占25％。
2.高层建筑增加费（指高度在6层或20m凤上的工业与民用建筑）按下表计算：3.超高增加费：定额中操作高度均以3.6m为界限，如超过3.6m时，其超过部分（指由3.6m至操作物高度）的定额人工费乘以下列系数：4.采暖工程系统调整费按采暖工程人工费的15％计算，其中人工工资占20％。
5.•设置于管道间、•管廊内的管道、阀门、法兰、支架安装，人工乘以系数1.3。
6.主体结构为现场浇注采用钢模施工的工程，内外浇注的人工乘以系数1.05，内浇外砌的人工乘以系数1.03。
第一章管道安装一、本章适用于室内外生活用给水、排水、雨水、采暖热源管道、法兰、套管、伸缩器等的安装。
二、界线划分：1.给水管道：(1)室内外界线以建筑物外墙皮1.5m为界，入口处设阀门者以阀门为界；(2)与市政管道界线以水表井为界，无水表井者，以与市政管道碰头点为界。

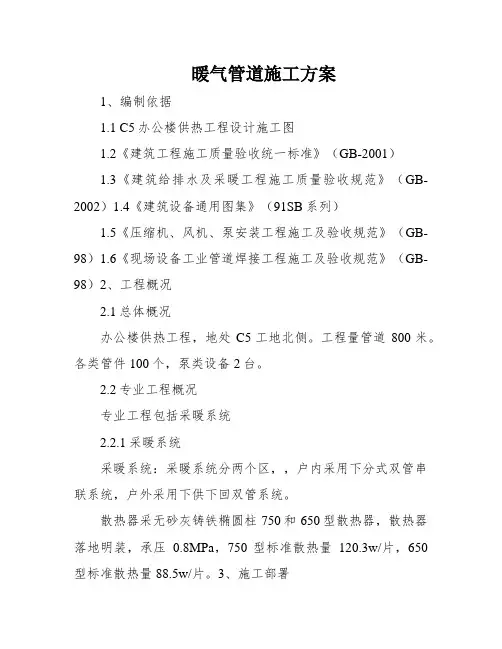

暖气管道施工方案1、编制依据1.1 C5办公楼供热工程设计施工图1.2《建筑工程施工质量验收统一标准》（GB-2001）1.3《建筑给排水及采暖工程施工质量验收规范》（GB-2002）1.4《建筑设备通用图集》（91SB系列）1.5《压缩机、风机、泵安装工程施工及验收规范》（GB-98）1.6《现场设备工业管道焊接工程施工及验收规范》（GB-98）2、工程概况2.1总体概况办公楼供热工程，地处C5工地北侧。
工程量管道800米。
各类管件100个，泵类设备2台。
2.2专业工程概况专业工程包括采暖系统2.2.1采暖系统采暖系统：采暖系统分两个区，，户内采用下分式双管串联系统，户外采用下供下回双管系统。
散热器采无砂灰铸铁椭圆柱750和650型散热器，散热器落地明装，承压0.8MPa，750型标准散热量120.3w/片，650型标准散热量88.5w/片。
3、施工部署3.1施工进度3.2劳动力组织以施工进度为依据，配合好劳动力，组织若干作业小组，同时分系统、分层、分阶段进行安装，劳动力配备齐全，加快施工进度。
4、施工准备4.1组织准备针对该工程施工要求高，工期短的情形，必须树立一个周密的现场办理系统，实施任务到组、质量到人，严格要求，精心施工。
对本工程施工人员举行思想教育和组织建设，加强研究，健全岗位义务制。
把技术交底、质量标准、操纵工艺、安全消防交底贯彻到施工班组，树立质量第一的思想，从组织施工上保证争创优质工程。
4.2技术准备首先要整理好技术资料，本工程施工工艺要求较高，先组织好图纸会审，把不清楚和需要修改的地方与设计协商解决，并把设计交底、洽商记录中的设计变更在施工图上标识清楚，向施工班组做技术、质量、安全、消防书面交底。
组织施工班组中有关人员熟悉施工图，研究有关本工程的质量要求、技术操作规程。
图纸会审记录内容和本工程采用的新工艺、新材料要重点加以说明，以利于以后施工。
4.3临时设施和机具准备4.3.1临时设施根据工地现场的规定，隔出一块水暖专用地，其中包括管材码放场地、预制加工场地及半成品码放场地。
采暖工程施工方案1 施工顺序安装准备→预制加工→卡架安装→干管安装→立管安装→水平埋地管安装→暖气片安装→支管安装→试压→冲洗→防腐→保温→调试2 安装准备⑴认真熟悉图纸，配合土建施工进度，预留槽洞及予埋件。
⑵按设计图纸画出管路的位置.管径.预留口.坡向.卡架位置等施工草图，包括干管起点.末端和拐弯.节点.预留口.坐标位置等。
3 干道安装⑴干管安装应从进户开始，安装前，先按要求预制好管道，按编号依次排开，清扫好管膛，在丝扣连接管道抹上铅油缠好麻，用管钳按编号依次上紧，丝扣外露2至3扣，安装完后找直找正，复核甩口的位置.方向及变径无误。
清除麻丝，所有管口要加好临时丝堵。
⑵波纹伸缩节应按要求位置安装好导向支架和固定支架。
分别安装好阀门.自动排气阀。
⑶管道安装完，检查坐标.标高.预留口位置和管道变径等是否正确，然后找直，用水平尺校对复核坡度，调整合格后，再调整吊卡螺栓U型卡，使其松紧适度，平正一致。
⑷摆正或安装好管道穿结构处的套管，填堵洞口，预留口处应加好临时管堵。
4 立管安装⑴核对各层预留孔洞位置是否垂直，吊线.剔眼.栽卡子。
将预制好的管道按编号顺序运到安装地点。
⑵安装前有钢套管的先穿到管上，按编号从第一节开始安装。
按要求预制好管道，按编号依次排开，清扫好管膛，在丝扣连接管道上抹上铅油缠好麻，用管钳按编号依次上紧，丝扣外露2至3扣，安装时控制好管道之间及离墙的距离，复核甩口的位置.方向及变径无误。
清除麻丝，所有管口要加好临时丝堵。
⑶检查立管的每个预留口标高.方向.半圆弯等是否准确.平正。
将事先栽好的管卡子松开，把管子放入管卡内拧紧螺栓，用吊杆.线坠从第一节管开始找好垂直度，保证管道之间及距离墙的距离在允许的偏差范围内，扶正钢套管。
最后填堵孔洞，预留口必须加好临时丝堵。
5 楼层水平管道安装楼层水平管道采用PPR管道（埋混凝土内），管道安装要求同冷水。
6 散热器安装⑴散热器选用钢制双塔散热器,卧室.客厅型号为GZT6-10/18-1.5 T=52°C温差下散热量为229W/片，卫生间采用专用散热器，厨房.卫生间内选用SCTW57-120-1.5型卫浴专用散热器,设计温差下散热量为980W/组。
暖 通序号名称代号一技术标准1采暖与卫生工程施工及验收规范GBJ242-822热量单位、符合与换算GB2586-913热水锅炉参数系列GB3166-824锅炉烟尘排放标准GB3841-835安全阀GB12241-12243-89 6组合式空气处理机组噪声限值GB13326-917采暖通风与空气调节设计规范GB50019-20038城镇燃气设计规范GB50028-20069压缩空气站设计规范GB50029-200310氧气站设计规范GB50030-9111乙炔站设计规范GB50031-9112锅炉房设计规范GB50041-200813冷库设计规范GB50072-201014洁净厂房设计规范GB50073-200115石油库设计规范GB50074-200216采暖通风与空气调节术语标准GB50155-9217氢氧站设计规范GB50177-9318原油和天然气工程设计防火规范GB50183-9319旅游旅馆建筑热工与空气调节节能设计标准GB50189-9320发生炉煤气站设计规范GB50195-9421工业炉砌筑工程施工及验收规范GB50211-200422机械设备安装工程施工及验收规范GB50231-9823建筑给水排水及采暖工程施工质量验收规范GB50242-200224通风与空调工程施工质量验收规范GB50243-200225输气管道工程设计规范GB50251-9426锅炉安装工程施工及验收规范GB50273-200927制冷设备空气分离设备安装工程施工及验收规范GB50274-201028压缩机、风机、泵安装工程施工及验收规范GB50275-9829民用建筑工程室内环境污染控制规范GB50325-200130医院洁净手术部建筑技术规范GB50333-200231空调通风系统运行管理规范GB50365-200532地源热泵系统工程技术规范GB50366-200533城镇燃气技术规范GB50494-200934太阳能供热采暖工程技术规范GB50495-200935房间空气调节器电耗限定值及测试方法GB120213-8936制冷剂编号和安全分类GB/T7778-2001GB/T12712-9137蒸汽供热系统凝结水回收及蒸汽疏水阀技术管理要求38金属波纹膨胀节用技术条件GB/T12777-9139一般用途离心通风机技术条件GB/T13275-9140小型贯流式通风机GB/T13933-9241组合式空调机组GB/T14294-9342热管术语GB/T14811-9343设备及管道保冷设计导则GB/T15586-199544风机盘管机组GB/T19232-200345水源热泵机组GB/T19409-200346蓄冷空调系统的测试和评价方法GB/T19412-200347工业循环水冷却设计规范GB/T50102-200348暖通空调制图标准GB/T50114-201049标准化工作导则GB/T1.1-200950采暖散热器灰铸铁柱型散热器JG3-200251采暖散热器灰铸铁翼型散热器JG4-200252采暖散热器铝制柱翼型散热器JG143-200253压铸铝合金散热器JG293-201054通风空调风口JG/T14-201055钢制柱型散热器JGJ29.1-8656钢制板型散热器JGJ29.2-8657灰铸铁柱型散热器JGJ30.1-8658灰铸铁长翼型散热器JGJ30.2-8659灰铸铁园翼型散热器JGJ30.3-8660采暖散热器系列参数螺纹及配件JGJ31-8661采用闭式小室测试采暖散热器的热工性能JGJ32-8662城市热力网设计规范JGJ34-9063洁净室施工及验收规范JGJ71-9064夏热冬冷地区居住建筑节能设计标准JGJ134-201065通风管道技术规程JGJ141-2004J363-200466空调变风量末端装置JG/T295-201067空气吹淋室JG/T296-201068蓄冷空调工程技术规程JGJ158-200869陶瓷工业锅炉施工及验收规程CECS1652004-9-2200470家用燃气燃烧器具安装及验收规程CJJ12代替CJJ12-86)71城镇燃气输配工程施工及验收规范CJJ33-200572供热术语标准CJJ55-9373聚乙烯燃气管道工程技术规程CJJ63-9574城镇燃气室内工程施工及验收规范CJJ94-200375通风管道技术规程CJJ141-2004J363-200476城镇供热系统安全运行技术规程CJJ/T88-200077热量表CJ128-200078燃气冷热电三联供工程技术规范CJJ145-201079城镇燃气用灰铸铁阀门通用技术要求CJ3005-9280供热用偏心蝶阀CJ/T92-199981高密度聚乙烯外户管聚氨脂泡沫塑料预制直埋保温管CJ/T114-2000代替CJ/T3002-199282导流型容积式水加热器和半容积式水加热器CJ/T163-200283城市供热管道用波纹管补偿器CJ/T3016-9384燃油壳管式热水机组CJ/T3084-199985城镇燃气术语CJ/T3085-199986间接加热式燃油燃气中央热水机组CJ/T3086-199987太阳能热水器选用与安装06J908-688住宅建筑采暖分户控制表热计量技术规定(试行)DB22/218-200089四川省城市燃气输配及应用工程设计、安装、验收规程DBJ203-8890地面辐射采暖及建筑给水共用聚丙烯(PP-C)DBJ41/T040-200091管道工程技术规程92制冷用R12.R22热力膨胀阀JB3548-8393机械工厂采暖通风与空气调节设计规范JBJ10-9694氨制冷系统安装工程施工及验收规范SBJ12-200095民用建筑防排烟技术规程DGJ08-88-200096防空地下室通风设计(2007年合订本)FK01-0297蒸气锅炉安全技术监察规程劳动部（96）276号文二标准图集(通风、空调)1国家标准图集合订本T12暖通空调标准图集(合订本)T33暖通空调标准图集(合订本)T64暖通空调标准图集(合订本)上T95离心式通风机混凝土基础89T104-16离心式通风机混凝土基础89T104-27暖风机安装图89T9108食堂小冷库选图集91T8009轻型蝶阀94T37010卫生间通风器安装图（壁挂式、吊顶式）94T45711分体式空调器安装图94T45812皮带防护罩96T11913电动机防雨罩96T12014钢制蝶阀（手柄式、拉链式）96T30215散热器及管道安装96T92216ZP 型片式消声器ZW 型消声弯管97T71017管道及设备保湿98T90118管道及设备保冷98T90219风机入口阀93K110-120轴流式通风机安装94K101-121玻璃钢屋顶风机基础及安装图94K101-222卫生间通风器安装94K30223分体式空调器安装94K30324集气罐制作安装94K402-125离心式通风机安装图（A 式钢支架上安装）98K101-326风机盘管安装01K40327低温热水地板辐射供暖系统安装01K40428离心式水泵安装03K20229低温热水地板辐射供暖系统安装03K40430燃气红外线辐射供暖系统设计选用及施工安装03K501-131热水集中采暖分户热计量系统施工安装04K50232民用建筑工程暖通空调及动力施工图设计深度图样04K60133风机安装05K10234采暖空调循环水系统定压05K20135分（集）水器 分汽缸05K23236新型散热器选用与安装05K40537民用建筑工程设计互提资料深度及图样(暖通)05SK60338民用建筑工程设计常见问题分析及图示05SK60439屋顶自然通风器选用与安装06K10540风管测量孔和检查门06K13141空气-空气能量回收装置选用与安装(新风换气部分)06K301-142空调系统热回收装置选用与安装06K301-243太阳能集热系统设计与安装06K50344水环热泵空调系统设计与安装06K50445冰蓄冷系统设计与施工图集06K61046防排烟系统设备及附件选用与安装07K103-247风阀选用与安装07K12048建筑空调循环冷却水系统设计与安装07K20349空调机房设计与安装07K30450洁净手术部和医用气体设计与安装07K50551工业通风排气罩08K10652金属、非金属风管支吊架08K13253通风管道沿程阻力计算选用表08K508-154民用建筑工程暖通空调及动力施工设计深度图样09K60155民用建筑工程暖通空调及动力初步设计深度图样09K60256风口选用与安装10K12157暖通动力施工安装图集（一）（水系统）10K50910R50458通风机安装（2002年合定本）K101-1～359通风机附件安装（2002年合订版）K110-1～360风管蝶阀K120-1～261风帽及附件（2002年合订版）K150-1～362散热器系统安装(2002年合订版）K402-1～263民用建筑工程暖通空调及动力设计深度图样K601～60264水泵出口软性接头N10565尼沃智线供暖系统2000YT002（总162）66暖通空调设计选用手册(上下)三动力设施标准图集及手册1装配式管道支架选用及安装88R4202变角形过滤器92R4233热力管道焊制管件及设计选用图94R4044室内热力管道支吊架95R4025热力管道焊制管件及设计选用图95R4046室内热力管道支吊架95R417-1原95R4027套管加热器96R3138管道穿屋面及地沟顶板防雨装置96R4099弹簧压力表安装图96R90110工业用玻璃水银温度计安装图96R90211室外热力管道支座97R41212常压密闭水箱98R401-113燃煤锅炉房工程设计施工图集99R50014压力表安装图01R40515温度仪表安装图01R40616管道穿墙屋面防水套管01R40917室外热力管道安装（架空敷设）（局部修改版）01（03）R41318室外热力管道安装（架空支架）（局部修改版）01（03）R41419室内动力管道装置安装（热力管道）01R41520室内动力管道装置安装（乙炔氧气管道）01R41621燃气（油）锅炉工程设计施工图集02R11022小型立、卧式油罐图集02R11123蓄热式电锅炉房设计施工图集03R10224开式水箱03R40125开式水箱03R401-226除污器03R40227室外热力管道安装（地沟敷设）03R411-128室外热力管道地沟03R411-229室内热力管道支吊架03R417-130差压流量仪表管道安装图03R42031物（位）仪表安装图集03R42132热交换站工程设计施工图集05R10333蒸气凝结水及疏水装置的选用与安装05R40734热水管道直埋敷设05R41035室内管道支吊架05R417-136常用压力管道设计与管理技术措施05R50137燃气工程设计施工05R50238地源热泵冷热源机房设计与施工06R11539直燃型溴化锂吸收式制冷（温）水机房设计与安装06R20140锅炉房风烟管道及附件06R40341动力专业设计常用数据06R50342空调用电制冷机房设计与施工07R20243气体站工程设计与施工08R30144管道及设备保温08R418-145管道及设备保冷08R418-246室外热力管道安装87SR416-147室外热力管地沟87SR416-248中央液态冷热源环境系统设计施工图集03SR11349开式水箱03SR401-250装配式管道吊挂支架安装图03SR417-251国家标准图集(合订本)R152动力设施标准图集合订本R4（95R402-96R425）53(一)、(二)、(三)动力专业标准图集(共三本)R454国家标准图集合订本R655水箱（2003年合订版）R401-1～256室内热力管道支吊架2003年合订版R417-1～257动力设施设计选用手册58暖通空调工程优秀设计图集（2）备注2004.04.01实施2002.6.1施行2004.8.1实施2002.4.1施行2002.4.1施行2011.3.1施行2002.10.1施行2004.8.1实行2002.8.1施行2002.10.1施行替代原90T911（一）、（二）新编2004.3.1实行原97G403改号代替原R4092002年6.1施行新编替代原87SR416-1替代原87SR416-2新编替代原96R407。
青岛理工大学采暖课程设计说明书题目：北京市某居民楼采暖设计专业：建筑环境与设备工程班级：设备093 班学生姓名：董江龙学号：200905274 指导教师：王海英日期：2012.06.18---2012.06.29本组由赵云昕和董江龙同学共同完成 6 号住宅建筑图（地点：北京）的采暖设计，具体分工如下：赵云昕：1、第4、5 层所有用户耗热量的计算；2、第1、2、3 层所有用户散热器的计算；3、第3、4、5 层用户水力计算；4、计算局部阻力系数；5、绘制一层采暖平面图；6、绘制二层采暖平面图；7、绘制设计说明书。
董江龙：1、1、2、层所有用户耗热量的计算；2、4、5 层所有用户散热器的计算；3、1、2 层用户水力计算；4、绘制采暖系统轴测图；5、绘制热力入口详图；8、绘制设计说明书。
目录1. 设计题目2. 设计原始资料 (3)3. 热负荷计算 (5)4. 采暖系统布置 (10)5. 散热器选择的计算 (11)6. 管道的布置 (14)7. 采暖系统水力计算 (14)8•附属设备选择 (17)9. ........................................................................................................................... 参考文献 . (19)10. 采暖课程设计小结 (19)．设计题目1. 设计题目：北京市某居民楼的采暖系统的设计。
二．设计原始资料2.1 设计题目北京市某居民楼采暖设计。
本工程为北京市一栋五层的居民楼，其中有卧室，餐厅，客厅，卫生间，厨房等功能用途的房间。
楼层标高2.9米，本工程以95C/70 C低温热水作为采暖热媒，为本居民楼设计供暖系统。
2.2 设计依据2.2.1 任务书<< 采暖课程设计与指导>>，附录等2.2.2 规范及标准《实用供热空调设计手册第二版》《严寒和寒冷地区居住建筑节能设计标准》JGJ00026-2010 《供热计量技术规程》JGJ00173-2009《供热工程》（第四版）贺平等编著《供暖通风设计手册》，1987年2.3.设计气象资料2.3.1 根据建筑物所在城市：北京市查《实用供热空调设计手册》，以下简称《供热手册》及《供热工程》。
目录目录 (1)1学习、了解、达到设计文件深度的意义 (2)1.1满足行业、规范要求 (2)1.2满足施工图审查的要求 (2)1.3满足合同的约定 (3)1。
4满足设备采购和施工的要求 (3)1.5保证暖通空调系统效果、施工质量、运行和维护的要求 (3)1.6明确设计责任、清晰界定设计责任 (3)2施工图设计文件的内容 (3)2.1民用建筑暖通空调专业施工图设计文件内容 (3)3图纸目录 (4)4图例、符号、缩写 (4)5设计说明的内容、深度 (5)5.1工程概况 (5)5.2设计依据 (5)5.3设计范围或设计内容 (5)5。
4设计计算参数 (5)5。
5冷热负荷和冷热源 (5)5.6暖通空调水系统 (6)5.7空调通风系统 (6)5。
8加压送风及消防排烟系统 (7)5。
9暖通空调自动控制 (7)5。
10节能专篇 (8)5.11环保措施 (8)6施工说明的内容、深度 (8)6.1施工说明的内容 (8)6。
2水管系统的施工说明 (8)6.3风管系统的施工说明 (8)6.4图中尺寸、标高的表示或标注方法 (8)6。
5设备采购要求及注意事项 (8)6.6施工安装要求及注意事项 (9)6.7采用的标准图集、施工及验收依据 (9)7暖通空调主要设备表 (9)8暖通空调施工系统图设计 (10)8。
1散热器供暖热水系统示意图 (10)8.2地板辐射供暖热水系统示意图 (10)8。
3冷热源系统原理示意图 (11)8.4空调水立管系统示意图 (11)8。
5空调水系统原理示意图 (11)8。
6暖通空调设备控制原理要求示意图 (11)8。
7暖通空调系统图的内容及深度 (11)9暖通空调平面施工图设计 (11)9.1建筑底图 (11)9.2暖通空调系统设备管道平面图表示内容 (12)9.3空调通风系统平面图标注 (12)9。
4关于配合室内装修设计的问题 (13)10空调机房详图施工图设计 (13)10.1机房详图的一般要求 (13)10.2平面详图的基本式样和标注 (13)10.3剖面详图的基本式样和标注 (13)11图纸会签注意事项： (14)11。
采暖工程安装说明
1.本图集采暖部分，适用于工作压力≤1.6Mpa，介质温度≤200℃的工业与民用建筑室内热水、蒸汽采暖与室外（小区）管网安装工程。
2.施工规范《采暖与卫生工程施工及验收规范》（GBJ242-82）及其它相关的标准和规范。
3.采暖工程上使用的设备、管材、管件及阀门必须符合设计要求和规范的规定，并具有材质证明或出厂合格证。
4.管材：水、煤气输送焊接钢管（GB3092-93）,流体输送用无缝钢管（GB8163-87）,螺旋缝焊接钢管（SV5037-83）。
5.管件：室内管道DN≤32mm的，可用锻铸铁螺纹管件；DN≥40mm及室外布置管道采用压制弯头或弯制弯头。
6.阀门：热水采暖管道，DN≤40mm的采用截止阀，DN≥50mm的采用闸板阀；高温热水采暖管道，应采用截止阀，DN≥40mm的宜采用法兰截止阀；蒸汽采暖管道DN≤150mm的采用截止阀，DN≥200mm的采用闸板阀；对于其它阀门，则应符合设计要求。
7.散热器
（1）住宅、学校、医院、办公室及娱乐场所，应采用柱型散热器；
（2）厂房、车间等生产用房，宜采用长翼型和圆翼型散热器；
（3）变配电间、控制室、计算机房、可采用光滑排管散热器；
（4）高层住宅，应采用钢串片或板式等钢制散热器。
8.管道安装
（1）管道连接
1）螺纹连接：管径≤32mm的室内管道，应采用螺纹连接，螺纹加工要有
锥度，丝扣要光洁完整，如有断丝或缺丝不得大于螺纹全扣的10％，填料要用铅油和线麻，拧紧时要用合适的管钳，拧紧后要留出1～2扣尾丝，并要将填料清理干净。
2）焊接：管径≥50mm，壁厚≥4mm的管道，采用手工电弧焊，开60°～70°“V”型坡口，钝边厚度1～1.5mm，对口间隙1.5～2.5mm，采用E4303(T422)焊条，焊前焊条应进行烘干。
管径≤40mm，壁厚≤3mm的管道，采用“氧－乙炔”焊接，开“Ⅰ”型坡口，对口间隙1.5～2.5mm,采用H08A焊丝，焊前应将焊丝清理干净。
（2）管道坡度
热水采暖及汽水同向流动的蒸汽和凝结水管道，坡度0.003；
汽水逆向流动的蒸汽管道，坡度不得小于0.005；
连接散热器的支管全长≤500mm的，坡度值5mm,全长超过500mm或一根立管接往两根支管，其中一根超过500mm时，其坡度均为10mm。
（3）管道过门与系统高点和低点安装排气或泄水阀。
（4）管道过墙套管安装：穿过地下室外墙的管道，应安装柔性防水套管；穿过其它外墙的管道，应安装刚性套管，并应与内墙饰面平齐；穿过内墙壁的管道，应安装δ＝0.5mm镀锌铁皮或钢套管，两端与饰面平齐，立管穿过楼板时，应安装δ＝0.5mm镀锌铁皮套管或钢套管，并应高于楼地面20mm。
（5）高温热水采暖管道，可拆件应使用法兰，不得使用活接头或长丝。
（6）采用弯制弯管时，其弯曲半径（R）:热煨3.5D,
（6）热煨3.5D,冷煨4D,压制弯头1.5D。
9.系统试压与冲洗
（1）蒸汽、热水采暖系统，室外管网系统试压及热水采暖系统和室外热水管网
系统冲洗，采用清洁水介质；蒸汽采暖系统及室外蒸汽管网系统吹扫，应采用同等级蒸汽吹扫。
（2）试压值：1）工作压力≤0.07Mpa的蒸汽采暖系统，应以系统顶点工作压力的2倍进行，同时在系统的低点，不得小于0.25Mpa；2）热水采暖系统或工作压力＞0.07Mpa的蒸汽采暖系统，应以系统顶点工作压力加0.1Mpa进行，同时系统顶点的试压值不得低于0.3Mpa；3）高温热水采暖系统工作压力＜.043Mpa，试压值为工作压力的2倍，工作压力为0.43-0.71 Mpa，试验压力为工作压力的1.3倍，外加0.3 Mpa；4）室外供热管道试压，为工作压力的1.5倍，但不得小于0.6 Mpa。
（3）采暖系统或室外管网试压时，应从低点输入水介质，输水时应将高点排气阀开启，以便排除系统内空气，待整个系统（管网）充满水后关闭进水阀，升压应缓慢进行，达到试验压力后按规范规定进行检查。
试验合格后将系统（管网）内部的水排尽。
（4）在冬季施工室外管网时，应在环境温度5℃以上进行水压试验。
但在试水压确有困难时，可以参照GB50235-97规范规定，以空气作介质进行试验。
空气试验时，要按照批准的方案进行。
（5）采暖系统及室外管网系统冲洗（吹扫）前，应将系统内减压阀、调压板及仪表等部件全部拆除，用短管连接好，其他设备（膨胀水箱、回水箱等）用盲板隔离，止回阀将阀芯拆除，系统中的其他阀门均开到最大开度，吹洗合格后，即将盲板取出，将拆除的物件恢复原位。
（6）冲洗介质要有足够的流量和压力，但压力不得高于工作压力，水流速在1.5m/s左右，蒸汽流速不低于30m/s。
（7）水冲洗要连续进行，直到出水口的水色和透明度与入水口目测无差别为合格。
（8）蒸汽吹扫时，应缓慢输汽升温、暖管，并及时疏水，恒温一小时后进行吹扫。
然后自然降至环境温度，再升温、暖管、恒温，进行第二次吹扫，如此反复不少于3次。
用刨光的木板置于排气口处观察，板上无锈迹污物时为合格。
10.防腐保温
（1）设备、管道涂漆，要在试压后进行（无缝钢管可预留出焊缝，事先涂漆，试压后补涂焊缝），并应将表面的灰尘、锈蚀、焊渣等物清理干净，保温在试压合格涂完漆后进行；
（2）保温设备、管道要涂刷二道防锈底漆；
（3）非保温设备、管道支吊架等涂刷一道防锈底漆，两道面漆；
（4）保温材料、形式、规格应符合设计要求。
保温材料瓦壳接缝要错开，多层保温瓦壳要错开盖缝，绑扎牢固，保护壳应粘贴紧密，表面平整，圆弧均匀，无环行断裂，金属保护壳应固定牢固。
11.竣工验收
（1）竣工验收：竣工验收应按照单位工程或分部工程进行。
（2）竣工验收的主要项目：1）标高、坐标和坡度的正确性；2）接口的严密性；3）散热器和各类支架安装的牢固性。
（3）施工单位应向甲方提供以下技术文件：1）竣工图和设计变更单；2）设备、制品及主要材料合格证书或试验记录；3）隐蔽工程记录；4）设备试运转记录；5）水压试验及系统冲洗、吹扫记录；6）工程质量及事故处理记录；7）单位和分部工程质量检验评定等内容。
