创新设计软件Proe发展现状及其应用

PROE软件应用与发展1 Pro/ENGINEER简介PRO/ENGINEER是美国参数技术公司（Parametric Technology Corporation，简称PTC）的重要产品。

在目前的三维造型软件领域中占有着重要地位，并作为当今世界机械CAD/CAE/CAM领域的新标准而得到业界的认可和推广，是现今最成功的CAD/CAM软件之一。

PRO/ENGINEER是软件包，并非模块，它是该系统的基本部分，其中功能包括参数化功能定义、实体零件及组装造型，三维上色实体或线框造型棚完整工程图产生及不同视图（三维造型还可移动，放大或缩小和旋转）。

Pro/Engineer是一个功能定义系统，即造型是通过各种不同的设计专用功能来实现，其中包括：筋（Ribs）、槽（Slots）、倒角（Chamfers）和抽空（Shells）等，采用这种手段来建立形体，对于工程师来说是更自然，更直观，无需采用复杂的几何设计方式。

这系统的参数比功能是采用符号式的赋予形体尺寸，不象其他系统是直接指定一些固定数值于形体，这样工程师可任意建立形体上的尺寸和功能之间的关系，任何一个参数改变，其也相关的特征也会自动修正。

这种功能使得修改更为方便。

主要特性全相关性：Pro/ENGINEER的所有模块都是全相关的。

这就意味着在产品开发过程中某一处进行的修改，能够扩展到整个设计中，同时自动更新所有的工程文档，包括装配体、设计图纸，以及制造数据。

全相关性鼓励在开发周期的任一点进行修改，却没有任何损失，并使并行工程成为可能，所以能够使开发后期的一些功能提前发挥其作用。

基于特征的参数化造型：Pro/ENGINEER使用用户熟悉的特征作为产品几何模型的构造要素。

这些特征是一些普通的机械对象，并且可以按预先设置很容易的进行修改。

例如：设计特征有弧、圆角、倒角等等，它们对工程人员来说是很熟悉的，因而易于使用。

装配、加工、制造以及其它学科都使用这些领域独特的特征。

proe总结ProE（Pro/ENGINEER）是一款被广泛应用于三维建模和设计的软件，它提供了强大的功能和工具，为工程师和设计师们提供了一个高效的平台。

在这篇文章中，我们将对ProE进行总结，讨论它的特点、用途以及对工程设计的影响。

首先，ProE是一款功能强大的软件。

它拥有丰富的建模工具，可以满足不同类型的设计需求。

凭借其高级的几何建模功能，工程师们可以轻松创建复杂的零件和装配体，并对其进行快速的修正和调整。

此外，ProE还支持多种材料和加工过程的仿真，使得设计师能够准确预测产品的性能和可靠性。

这些功能的结合为工程师们提供了强大的工具，使他们能够更好地实现创新和设计。

其次，ProE具有用户友好的界面和操作方式。

与其他三维建模软件相比，ProE的界面更加直观和易于操作。

它提供了一系列的工具和命令，使得工程师们能够快速进行建模和修改。

此外，ProE还支持多种文件格式的导入和导出，使得与其他软件进行数据交换变得更加方便。

这种用户友好的设计使得工程师能够更加专注于设计本身，而不需要花费过多时间在软件的学习上。

ProE的应用范围也非常广泛。

它被广泛应用于诸如机械、汽车、航空航天等行业的工程设计中。

无论是设计一个小型零件，还是进行整个产品的装配和优化，ProE都能满足工程师们的需求。

特别是在涉及到复杂的装配体设计时，ProE可以帮助工程师们快速构建并优化整体结构，提高工作效率。

因此，ProE在工程设计领域的应用具有重要的意义。

另外，ProE还对工程设计产生了重要的影响。

它不仅为工程师们提供了一个高效的设计平台，还使他们能够更好地理解和分析产品的设计细节。

通过使用ProE的功能，工程师们可以更加清晰地了解产品的性能特点，并可以通过进行仿真和优化来改善产品的性能。

这种设计思路的转变使得工程师们能够更加注重产品的可持续性和环保性，为可持续发展做出贡献。

总之，ProE是一款功能强大且广泛应用的软件，它不仅提供了丰富的设计工具，还具有用户友好的界面和操作方式。

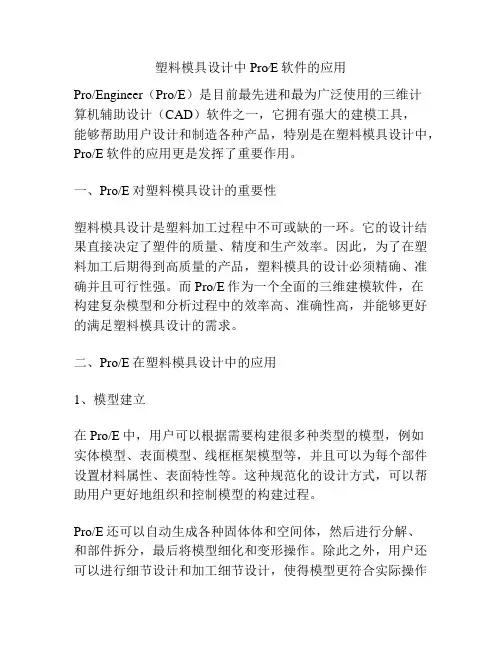

塑料模具设计中Pro∕E软件的应用Pro/Engineer（Pro/E）是目前最先进和最为广泛使用的三维计算机辅助设计（CAD）软件之一，它拥有强大的建模工具，能够帮助用户设计和制造各种产品，特别是在塑料模具设计中，Pro/E软件的应用更是发挥了重要作用。

一、Pro/E对塑料模具设计的重要性塑料模具设计是塑料加工过程中不可或缺的一环。

它的设计结果直接决定了塑件的质量、精度和生产效率。

因此，为了在塑料加工后期得到高质量的产品，塑料模具的设计必须精确、准确并且可行性强。

而Pro/E作为一个全面的三维建模软件，在构建复杂模型和分析过程中的效率高、准确性高，并能够更好的满足塑料模具设计的需求。

二、Pro/E在塑料模具设计中的应用1、模型建立在Pro/E中，用户可以根据需要构建很多种类型的模型，例如实体模型、表面模型、线框框架模型等，并且可以为每个部件设置材料属性、表面特性等。

这种规范化的设计方式，可以帮助用户更好地组织和控制模型的构建过程。

Pro/E还可以自动生成各种固体体和空间体，然后进行分解、和部件拆分，最后将模型细化和变形操作。

除此之外，用户还可以进行细节设计和加工细节设计，使得模型更符合实际操作要求。

2、动态仿真在塑料制品加工过程中，动态仿真分析起着极为重要的作用。

而Pro/E则拥有强大的模拟和仿真功能，它可以为用户提供各种模拟方式，例如碰撞模拟、动态膨胀模拟、数据捕获分析等，这些仿真方法可以考虑真实物资的应力和变形情况，并以此为基础为模型优化提供数据支持。

3、模型优化在模具设计过程中，往往需要详细理解既有模型的现状，以便对其进行优化和调整。

Pro/E软件可以为用户提供专业的模型优化方案，包括配合最优化方法和模拟算法等。

Pro/E还拥有着快速的改进过程，用户可以通过对连续的历史版本进行比较，重新判断和抉择模型的优劣之处，以期在最短时间内将模型调整到最好的状态。

4、模拟分析在塑料模具设计及生产过程中，需要进行各种质量和效益检查。

目录摘要： (1)1 美国PTC公司—Pro/E软件介绍 (2)1.1Pro/E软件的特点 (2)1.2Pro/E软件的作用 (2)2 Pro/E软件应用现状 (3)2.1连杆的计算机辅助设计系统 (4)2.2叶轮叶片的实体造型 (4)2.3 齿轮的造型设计 (4)2.4应用Pro/E软件，还将给设计师带来什么 (4)3 Pro/E软件发展前景 (5)参考文献： (7)三维数字化Pro/E软件的应用现状及前景摘要：介绍了Pro/E的功能特点，并对目前在Pro/E方面的一些典型应用作了介绍，指出对集单一数据库、参数化、基于特征、全相关等于一体的三维CAD/CAE/CAM软件Pro/E的应用必将越来越广泛越深入，并简单介绍了其应用现状及发展前景。

关键词：参数化特征造型应用现状发展前景Abstract: this paper introduces the function of the Pro/E features, and is currently in the Pro/E aspects of some typical introduced the application of single database, and points out that the collection, parameterized, based on the characteristics, and the related equal to one of the 3 d CAD/CAE/CAM software Pro/E Application will more and more extensive, and the further introduced its application status and development prospects.Keywords:parametric feature model application situation development prospects1 美国PTC公司—Pro/E软件介绍Pro/Engineer(简称Pro/E)软件的是PTC（美国参数技术公司）开发的以设计为主的三维软件，它具有CAD/CAE/CAM等多方面功能，是基于实体的CAD/CAM软件的典范。

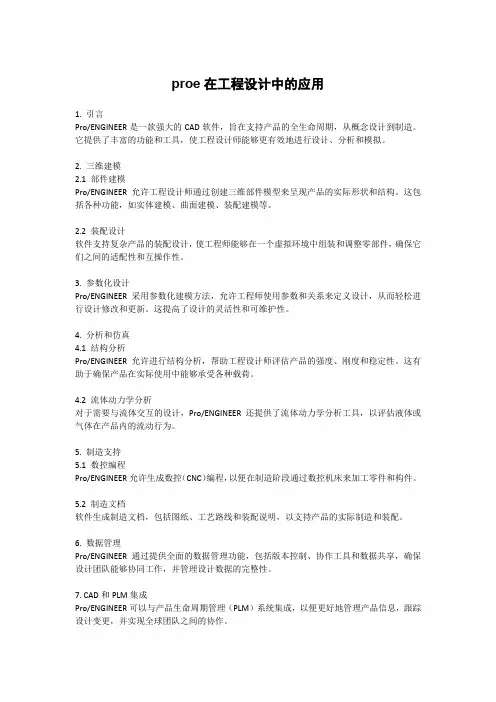

proe在工程设计中的应用1. 引言Pro/ENGINEER是一款强大的CAD软件，旨在支持产品的全生命周期，从概念设计到制造。

它提供了丰富的功能和工具，使工程设计师能够更有效地进行设计、分析和模拟。

2. 三维建模2.1 部件建模Pro/ENGINEER允许工程设计师通过创建三维部件模型来呈现产品的实际形状和结构。

这包括各种功能，如实体建模、曲面建模、装配建模等。

2.2 装配设计软件支持复杂产品的装配设计，使工程师能够在一个虚拟环境中组装和调整零部件，确保它们之间的适配性和互操作性。

3. 参数化设计Pro/ENGINEER采用参数化建模方法，允许工程师使用参数和关系来定义设计，从而轻松进行设计修改和更新。

这提高了设计的灵活性和可维护性。

4. 分析和仿真4.1 结构分析Pro/ENGINEER允许进行结构分析，帮助工程设计师评估产品的强度、刚度和稳定性。

这有助于确保产品在实际使用中能够承受各种载荷。

4.2 流体动力学分析对于需要与流体交互的设计，Pro/ENGINEER还提供了流体动力学分析工具，以评估液体或气体在产品内的流动行为。

5. 制造支持5.1 数控编程Pro/ENGINEER允许生成数控（CNC）编程，以便在制造阶段通过数控机床来加工零件和构件。

5.2 制造文档软件生成制造文档，包括图纸、工艺路线和装配说明，以支持产品的实际制造和装配。

6. 数据管理Pro/ENGINEER通过提供全面的数据管理功能，包括版本控制、协作工具和数据共享，确保设计团队能够协同工作，并管理设计数据的完整性。

7. CAD和PLM集成Pro/ENGINEER可以与产品生命周期管理（PLM）系统集成，以便更好地管理产品信息，跟踪设计变更，并实现全球团队之间的协作。

8. 生成产品文档软件支持生成产品文档，包括2D制图、材料清单等，以便于交付给制造团队和其他利益相关方。

9. 结论Pro/ENGINEER在工程设计中的应用涵盖了整个产品生命周期。

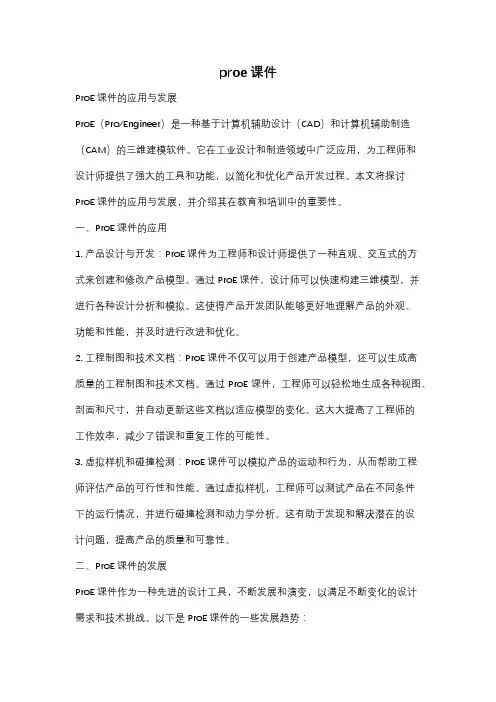

proe课件ProE课件的应用与发展ProE（Pro/Engineer）是一种基于计算机辅助设计（CAD）和计算机辅助制造（CAM）的三维建模软件。

它在工业设计和制造领域中广泛应用，为工程师和设计师提供了强大的工具和功能，以简化和优化产品开发过程。

本文将探讨ProE课件的应用与发展，并介绍其在教育和培训中的重要性。

一、ProE课件的应用1. 产品设计与开发：ProE课件为工程师和设计师提供了一种直观、交互式的方式来创建和修改产品模型。

通过ProE课件，设计师可以快速构建三维模型，并进行各种设计分析和模拟。

这使得产品开发团队能够更好地理解产品的外观、功能和性能，并及时进行改进和优化。

2. 工程制图和技术文档：ProE课件不仅可以用于创建产品模型，还可以生成高质量的工程制图和技术文档。

通过ProE课件，工程师可以轻松地生成各种视图、剖面和尺寸，并自动更新这些文档以适应模型的变化。

这大大提高了工程师的工作效率，减少了错误和重复工作的可能性。

3. 虚拟样机和碰撞检测：ProE课件可以模拟产品的运动和行为，从而帮助工程师评估产品的可行性和性能。

通过虚拟样机，工程师可以测试产品在不同条件下的运行情况，并进行碰撞检测和动力学分析。

这有助于发现和解决潜在的设计问题，提高产品的质量和可靠性。

二、ProE课件的发展ProE课件作为一种先进的设计工具，不断发展和演变，以满足不断变化的设计需求和技术挑战。

以下是ProE课件的一些发展趋势：1. 云计算和协同设计：随着云计算和协同设计技术的发展，ProE课件正在越来越多地与云平台和协同工具集成。

这使得设计团队能够在不同地点和时间协同工作，共享和访问设计数据，并实时协调设计过程。

这种方式提高了团队的协作效率，加快了产品开发周期。

2. 模型驱动设计和智能化：ProE课件正朝着更加智能化和自动化的方向发展。

通过模型驱动设计技术，ProE课件能够根据设计规则和参数自动生成模型和工程制图。

Pro／e软件在机械设计与制造中的应用在机械设计中使用Pro/e软件具有直观、方便的优点，可实现全参数化、变量化设计，并且可以进行静态和动态干涉检测、有限元分析和优化设计，可大大缩短机械设计周期，提高设计效率和质量。

标签：Pro/e软件;机械设计;机械制造应用一、Pro/e软件的介绍Pro/e软件是上世纪美国参数技术公司研发的一种三维工程设计软件，由于三维软件的功能强大，参数化特征成型，使得Pro/e软件在产品零件设计、装配、模具开发产品加工及制造、工业设计、汽车设计制造、玩具等行业得到广泛应用。

Pro/e软件是集Pro/Desinger、Pro/M的造型设计和仿真设计于一体的全方位的3D 设计软件。

可以使设计人员用较短的时间设计开发产品。

下面我们就Pro/e软件的特征和主要模块进行简单的介绍。

主要特性：1、全相关性：所谓全相关性是指Pro/e软件的全部模块是全相关的。

这也就是说，如果在开发某种产品时对某处进行更改，就可以扩展到整个产品的设计中，与此同时，诸如包装体、制造数据以及设计图纸等所有工程文档都会更新。

由于全相关性在开发周期的任一点进行修改却对设计来说没有一点损失，还可以使并行工程成为可能性，所以Pro/e软件可以实现开发后期的某些功能提前发挥。

2、基于特征的参数化造型Pro/e软件的产品的几何模型的构造要素是以设计人员较为熟悉的特征。

而且这些特征都是设计人员较为熟悉的通用机械对象，并且我们可以按照预先设置进行修改。

我们通过给在装配、加工、制造和其他学科领域都使用的特征设置参数，然后再通过参数修改，很容易的进行多次设计叠代，从而实现机械产品开发。

2、数据管理为了实现产品尽快投入市场，我们必须在较短的时间内开发最多的产品，为了达到这样的目标，我们需要更多学科的工程师在同一时间对一个产品进行研发。

基于此，数据管理模块的研发成功使之成为可能。

数据管理模块就是用于管理并行工程中的同一时间进行的所有工作。

Pro/E二次开发国内外现状综述CAD技术起步于50 年代后期，在CAD软件发展初期，CAD的含义仅仅是图板的替代品，人们希望借助此项技术来摆脱繁琐、费时、绘制精度低的传统手工绘图。

此时CAD 技术的出发点是用传统的三视图方法来表达零件，以图纸为媒介进行技术交流，这就是二维CAD 技术,占据绘图市场主导地位的是Autodesk 公司的AutoCAD软件。

进入70年代，CAD技术从单纯的二维制图延伸到了三维建模，实现了以计算机完整描述产品零件的主要信息的过程，同时也使得CAM 和CAE等技术的开发有了现实的基础。

随着计算机技术的迅速发展，CAD 技术也取得了日新月异的进步，许多功能更加强大、用途更加广泛的软件不断涌现[3]。

Pro/E软件系统是美国参数化技术公司PTC的优秀产品，于1986年开发创建，不仅最先将“参数化”技术融入CAD系统，并且借助PC(个人计算机)的快速崛起，率先将高端CAD系统从航空、航天、国防等尖端领域推介到民用制造行业，为现代CAD的技术发展与应用普及做出了贡献。

经过近20年的快速发展，目前Pro/E 系统的功能得到很大提升和完善，已成为一个集CAD/CAM/CAE于一体的中高端系统。

它提供了集成产品的三维模型设计、加工、分析及绘图等功能的完整的CAD/CAE/CAM 解决方案。

Pro/E 软件在我国的机械、电子、家电、塑料模具等行业取得了广泛的应用，并且在这些行业里应用的时间也较长。

由于Pro/E在CAD/CAM领域的优秀表现，它在各大中型企业中的使用率越来越高。

但这同时也带来了另外一个问题，那就是怎样对通用软件进行本地化。

因为通用的软件在设计的时候不可能考虑到每个企业的特殊情况，要想充分发挥软件的功能，为企业创造更大的效益，企业必须跟据自身的特点，对软件进行本地化的工作，即二次开发。

Pro/E为用户提供的二次开发工具有Pro/Program,族表（Family Table），用户自定义（UDF），J-link和Pro/Toolkit[4],其中Pro/Toolkit 是功能最强大的二次开发工具。

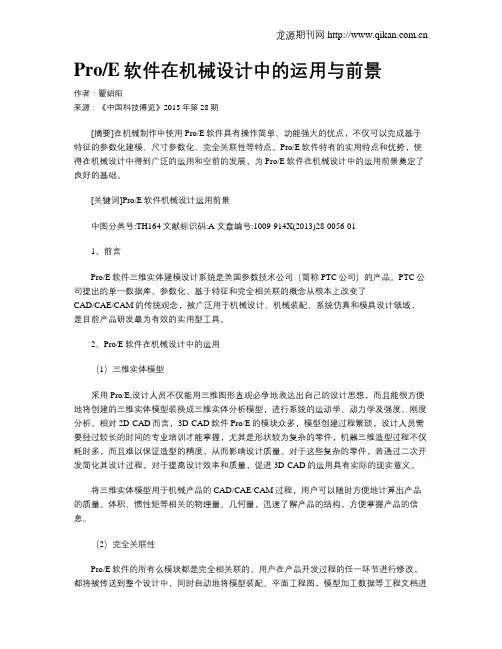

Pro/E软件在机械设计中的运用与前景作者：瞿绍阳来源：《中国科技博览》2013年第28期[摘要]在机械制作中使用Pro/E软件具有操作简单、功能强大的优点，不仅可以完成基于特征的参数化建模、尺寸参数化、完全关联性等特点。

Pro/E软件特有的实用特点和优势，使得在机械设计中得到广泛的运用和空前的发展，为Pro/E软件在机械设计中的运用前景奠定了良好的基础。

[关键词]Pro/E软件机械设计运用前景中图分类号:TH164 文献标识码:A 文章编号:1009-914X(2013)28-0056-011、前言Pro/E软件三维实体建模设计系统是美国参数技术公司（简称PTC公司）的产品。

PTC公司提出的单一数据库、参数化、基于特征和完全相关联的概念从根本上改变了CAD/CAE/CAM的传统观念，被广泛用于机械设计、机械装配、系统仿真和模具设计领域，是目前产品研发最为有效的实用型工具。

2、Pro/E软件在机械设计中的运用（1）三维实体模型采用Pro/E,设计人员不仅能用三维图形直观必争地表达出自己的设计思想，而且能很方便地将创建的三维实体模型装换成三维实体分析模型，进行系统的运动学、动力学及强度、刚度分析。

相对2D-CAD而言，3D-CAD软件Pro/E的模块众多，模型创建过程繁琐，设计人员需要经过较长的时间的专业培训才能掌握，尤其是形状较为复杂的零件，机器三维造型过程不仅耗时多，而且难以保证造型的精度，从而影响设计质量。

对于这些复杂的零件，若通过二次开发简化其设计过程，对于提高设计效率和质量，促进3D-CAD的运用具有实际的现实意义。

将三维实体模型用于机械产品的CAD/CAE/CAM过程，用户可以随时方便地计算出产品的质量、体积、惯性矩等相关的物理量、几何量，迅速了解产品的结构，方便掌握产品的信息。

（2）完全关联性Pro/E软件的所有么模块都是完全相关联的。

用户在产品开发过程的任一环节进行修改，都将被传送到整个设计中，同时自动地将模型装配、平面工程图，模型加工数据等工程文档进行更新。

PRO/E软件在机械制图中的应用摘要：随着我国教育制度的改革，教育水平的不断提高，我国各大高校对工科类学生的相关领域的理论基础知识以及实践操作能力给予了越来越高的关注。

对于工科专业的学生而言，机械制图是机械类、工程类等专业学生的必修课，也是工程类学科其他相关专业知识的基础课程。

pro/e操作软件在三维造型软件范畴中有着举足轻重的作用，这一软件被全球机械领域的工作者广泛认可并普及在各大机械工作领域之中，是当今社会中流行的三维造型软件之一，在我国的机械设计范畴中占有一席之地。

本文通过对机械制图基本概念的阐述，结合pro/e软件的特点，对pro/e软件在机械制图中的应用做出初步的分析。

关键词：pro/e软件；机械制图；应用0. 引言当今社会的不断进步，科技水平的不断发展，人们生活质量的不断提高，迫使人们对于工程相关领域的建设不断地开展和提升，在这一背景的影响下，我国政府对工科相关专业的重视度也随之提升。

对于工科领域的学者以及工作者而言，机械制图是该领域人员应该掌握的基础技能之一，也是学习和发展其他理论及操作技能的奠基。

另一方面，随着科技的进步，越来越多的应用型软件在市场上涌现，其中pro/e软件的开发和推广，是对全球机械、工程相关专业学者和工作者的一大福音，人们对该软件的认可和推广是科技发展、社会进步以及工程需要的必然结果。

因此，将pro/e软件应用于机械制图的教学中，对于学生能够更好地理解和掌握这门课程有很大帮助。

1.主要概念的阐述1.1 机械制图的概况机械制图是指通过图样来对机械的构造、形状、尺寸大小、工作原理和技术要求进行描述的一门工科类学科。

图样包括图形、符号、文字和数字，是对设计意图和制造要求、交流经验进行表述的技术文件，被工程界工作者成为其专有的语言。

机械制图是工科类学生的一门必修专业课程，也是学习其他专业知识的基础课程，对于工科类专业的学生而言，学习这门课程有着非常重要的意义。

1.2 pro/e软件的概况pro/e软件的官方全称是pro/engineer操作软件，该软件是产自于美国参数技术公司（parametric technology corporation）旗下的cad/cam/cae一体化的三维技术软件。
