轴承故障诊断技术

轴承故障的诊断与预测第一章：引言轴承作为机器中的重要部件，对于机器的运行起着至关重要的作用。

轴承的故障会给生产过程带来不便，甚至导致设备瘫痪、生产中断。

因此，预测和诊断轴承故障至关重要，这不仅能够保障设备的正常运转，还能节省时间和资源。

第二章：轴承故障的分类轴承故障是指轴承在运行过程中出现的故障，根据故障的特征和表现，可以将轴承故障分为以下几类：1.疲劳故障：轴承因长时间的负荷使用而引起的故障，通常与轴承材料的强度有关。

2.过载故障：轴承因承受瞬时过载而发生故障，过载通常由负载增加或轴承受到意外力量引起。

3.润滑故障：轴承因为润滑不足或润滑不良引起的故障。

通常指轴承摩擦表面不能有效地形成油膜，从而导致轴承磨损。

4.灰尘、污垢故障：轴承因进入灰尘、污垢等杂质而发生故障。

5.安装错误故障：轴承因为安装不当引起的故障。

第三章：轴承故障的诊断方法轴承故障的诊断方法可以采用以下几种方法：1.视觉检查：使用工具检查轴承的外观和表面状况，例如检查轴承的表面是否有磨损痕迹、轴承是否有生锈迹象等等。

2.听觉检查：使用专用工具听取轴承滚球的声音，以判断轴承是否正常。

3.振动检查：使用专用仪器来测量轴承振动的强度和频率，以判断轴承是否正常。

4.温度检查：使用温度计测量轴承的温度，判断轴承是否存在过热现象。

第四章：轴承故障的预测方法轴承故障的预测方法可以采用以下几种方法：1.振动分析法：利用振动信号的特点来分析轴承的状态和预测轴承的寿命。

2.声学分析法：利用声学信号的变化来预测轴承的故障。

3.热分析法：利用轴承的温度变化来预测轴承的故障。

4.液压分析法：通过分析液压系统中的压力信号和流量变化等指标来预测轴承的故障。

第五章：结论准确地预测和诊断轴承故障对于设备维修和运行起着至关重要的作用。

诊断和预测方法的选择和应用应综合考虑不同类型的轴承，轴承的工作环境和工作状况，以及设备运行的要求。

这样，在设备维修中选择正确的方法，准确的预测和诊断轴承故障，以保障设备的正常运行，提高生产效率，降低设备故障率，节省更多的时间和资源。

轴承故障诊断原理引言：轴承是工业中常见的一种重要零部件，广泛应用于各种机械设备中，承担着支撑和传递载荷的重要功能。

然而，由于工作环境的恶劣和长时间的使用，轴承往往容易出现各种故障。

因此，轴承故障的诊断和预测具有重要意义。

本文将介绍轴承故障的诊断原理，帮助读者更好地了解轴承故障的表现和诊断方法。

一、振动信号分析法振动信号分析法是一种常见的轴承故障诊断方法。

通过采集轴承振动信号，分析其频谱和波形，可以判断轴承故障类型。

例如，当轴承内环故障时，振动信号的频谱会出现特征频率和倍频的峰值，波形会有明显的冲击和脉冲信号。

而当轴承外环故障时，振动信号的频谱则会出现特征频率和倍频的谷值，波形会有较为规则的周期性振动。

通过分析振动信号，可以准确判断轴承故障类型，并及时采取维修措施。

二、声音信号分析法声音信号分析法是另一种常用的轴承故障诊断方法。

通过采集轴承工作时的声音信号，分析其频谱和波形，可以判断轴承故障类型。

例如，当轴承出现裂纹或磨损时，会产生高频的杂音信号；当轴承出现滚珠错位或脱落时，会产生低频的冲击声。

通过分析声音信号，可以快速准确地判断轴承故障类型，从而采取相应的维修措施。

三、温度信号分析法温度信号分析法是一种简单有效的轴承故障诊断方法。

通过监测轴承的温度变化，可以判断轴承是否存在故障。

例如，当轴承内环故障时，由于摩擦和磨损产生的热量增加，轴承温度会升高；当轴承外环故障时，轴承温度则会降低。

通过分析温度信号，可以及时察觉轴承故障，并采取相应的维修措施。

四、油液分析法油液分析法是一种常用的轴承故障诊断方法。

通过对轴承工作时的润滑油进行取样分析，可以判断轴承的磨损和污染情况。

例如，当轴承出现磨损时，润滑油中会出现金属颗粒和磨粒；当轴承受到污染时，润滑油中会出现水分和杂质。

通过分析油液信号，可以及时判断轴承的工作状态，进行维护和更换。

五、红外热像仪诊断法红外热像仪诊断法是一种非接触式的轴承故障诊断方法。

通过使用红外热像仪对轴承进行热像检测，可以观察轴承的温度分布情况。

为了尽可能长时间地以良好状态维持轴承本来的性能，必须保养、检测、检修、以求防事故于未然，确保运转的可靠性，提高生产性、经济性。

对长期运行中的设备来讲，平时的检测跟踪尤为重要，检测项目包括轴承的旋转音、振动、温度、润滑剂的状态等，根据检测结果，设备维护人员可以准确地判断设备的问题点，提早作出预防和解决方案。

一、异常旋转音分析诊断异常旋转音检测分析是采用听诊法对轴承工作状态进行监测的分析方法，常用工具是木柄长螺钉旋具，也可以使用外径为20mm左右的硬塑料管。

相对而言，使用电子听诊器进行监测，更有利于提高监测的可靠性。

轴承处于正常工作状态时，运转平稳、轻快，无停滞现象，发生的声响和谐而无杂音，可听到均匀而连续的“哗哗”声，或者较低的“轰轰”声。

异常声响所反映的轴承故障如下：1、轴承发出均匀而连续的“咝咝”声，这种声音由滚动体在内外圈中旋转而产生，包含有与转速无关的不规则的金属振动声响。

一般表现为轴承内加脂量不足，应进行补充。

若设备停机时间过长，特别是在冬季的低温情况下，轴承运转中有时会发出“咝咝沙沙”的声音，这与轴承径向间隙变小、润滑脂工作针入度变小有关。

应适当调整轴承间隙，更换针入度大一点的新润滑脂。

2、轴承在连续的“哗哗”声中发出均匀的周期性“嗬罗”声，这种声音是由于滚动体和内外圈滚道出现伤痕、沟槽、锈蚀斑而引起的。

声响的周期与轴承的转速成正比。

应对轴承进行更换。

3、轴承发出不规律、不均匀的“嚓嚓”声，这种声音是由于轴承内落入铁屑、砂粒等杂质而引起的。

声响强度较小，与转数没有联系。

应对轴承进行清洗，重新加脂或换油。

4、轴承发出连续而不规则的“沙沙”声，这种声音一般与轴承的内圈与轴配合过松或者外圈与轴承孔配合过松有关系。

声响强度较大时，应对轴承的配合关系进行检查，发现问题及时修理。

二、振动信号分析诊断轴承振动对轴承的损伤很敏感，例如剥落、压痕、锈蚀、裂纹、磨损等都会在轴承及振动测量中反映出来。

所以，通过采用特殊的轴承振动测量器（频率分析器等）可测量出振动的大小，通过频率分布可推断出异常的具体情况。

滚动轴承故障诊断方法与技术综述引言：滚动轴承作为机械设备中常用的零部件之一，承担着支撑和传递载荷的重要作用。

然而，由于使用环境的恶劣和工作条件的复杂性，滚动轴承往往容易出现各种故障。

因此，为了保证机械设备的正常运行和延长轴承寿命，对滚动轴承的故障进行准确诊断非常重要。

一、故障诊断方法1. 观察法观察法是最常用的故障诊断方法之一。

通过观察滚动轴承的外观和运行状态来判断是否存在故障。

例如，如果发现滚动轴承有异常噪声、温度升高、润滑油泡沫、振动加剧等现象，很可能是轴承出现了故障。

2. 振动诊断法振动诊断法是一种先进的故障诊断方法，可以通过检测轴承的振动信号来判断轴承是否存在故障。

通过分析振动信号的频谱图，可以确定轴承故障的类型和位置。

常用的振动诊断方法包括时域分析、频域分析和小波分析等。

3. 声音诊断法声音诊断法是一种通过听觉判断轴承故障的方法。

通过专业人员对轴承产生的声音进行听觉分析，可以判断轴承是否存在异常。

常见的轴承故障声音包括金属碰撞声、摩擦声和振动声等。

4. 热诊断法热诊断法是一种通过测量轴承的温度来判断轴承故障的方法。

由于轴承在故障状态下会产生摩擦热，因此轴承的温度可以间接反映轴承的工作状态。

通过测量轴承的温度分布，可以判断轴承是否存在异常。

二、故障诊断技术1. 模式识别技术模式识别技术是一种基于机器学习的故障诊断技术，可以根据轴承的振动信号和声音信号等特征，通过训练模型来识别轴承的故障类型。

常用的模式识别技术包括支持向量机、神经网络和决策树等。

2. 图像诊断技术图像诊断技术是一种通过图像处理和分析来判断轴承故障的技术。

通过对轴承的外观图像进行特征提取和分类，可以实现对轴承故障的自动诊断。

常用的图像诊断技术包括边缘检测、纹理分析和目标识别等。

3. 声音信号处理技术声音信号处理技术是一种通过对轴承声音信号进行滤波、频谱分析和特征提取等处理，来判断轴承故障的技术。

通过对声音信号的频谱图和时域图进行分析，可以判断轴承故障的类型和位置。

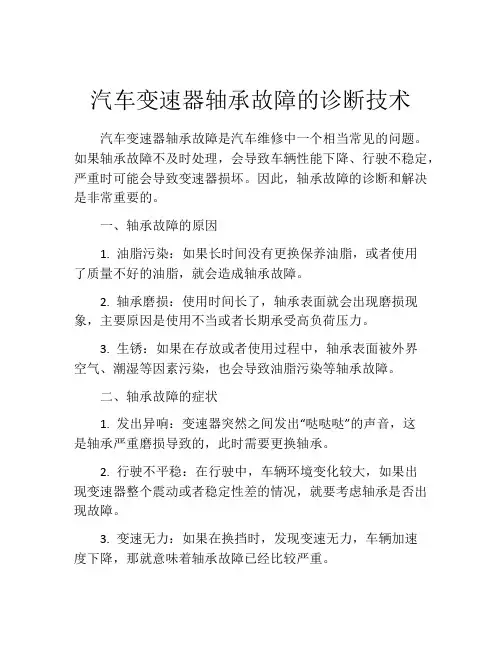

汽车变速器轴承故障的诊断技术汽车变速器轴承故障是汽车维修中一个相当常见的问题。

如果轴承故障不及时处理，会导致车辆性能下降、行驶不稳定，严重时可能会导致变速器损坏。

因此，轴承故障的诊断和解决是非常重要的。

一、轴承故障的原因1. 油脂污染：如果长时间没有更换保养油脂，或者使用了质量不好的油脂，就会造成轴承故障。

2. 轴承磨损：使用时间长了，轴承表面就会出现磨损现象，主要原因是使用不当或者长期承受高负荷压力。

3. 生锈：如果在存放或者使用过程中，轴承表面被外界空气、潮湿等因素污染，也会导致油脂污染等轴承故障。

二、轴承故障的症状1. 发出异响：变速器突然之间发出“哒哒哒”的声音，这是轴承严重磨损导致的，此时需要更换轴承。

2. 行驶不平稳：在行驶中，车辆环境变化较大，如果出现变速器整个震动或者稳定性差的情况，就要考虑轴承是否出现故障。

3. 变速无力：如果在换挡时，发现变速无力，车辆加速度下降，那就意味着轴承故障已经比较严重。

三、轴承故障的检测方法1. 观察外观：先检查轴承的表面有没有腐蚀、磨损、变形等现象。

2. 试压法：使用试压法检测是比较常见的方法，通过压缩空气喷射来辨别轴承是否脆弱。

3. 模拟负载法：使用特殊的试验台，在模拟汽车行驶情况下，检测轴承稳定性和寿命。

四、轴承故障的解决方法1. 更换轴承：如果轴承已经损坏，就需要及时更换，以防对汽车造成深层次的影响。

2. 洗涤清洁：如果仅仅是因为污染导致的轴承故障，可以尝试进行洗涤清洁，以及更换更好的油脂。

3. 维护保养：日常维护保养也是预防轴承故障不可缺少的环节，每隔一段时间就要进行轴承清洗和更换，养成良好的保养习惯，以防汽车产生故障。

总之，对于轴承故障要及时进行诊断和解决，保持良好的汽车维护保养习惯，才能保持汽车的正常运行。

机械设备轴承故障自动化诊断技术摘要：随着工业自动化水平的不断提高和机械设备的广泛应用，轴承故障成为影响机械设备运行稳定性和寿命的主要问题之一。

为了实现轴承故障的早期诊断和有效预警，本论文研究了机械设备轴承故障自动化诊断技术。

首先，介绍了轴承故障的常见类型和影响因素。

然后，综述了现有的轴承故障诊断方法和技术，包括振动分析、声音诊断、红外热像技术等。

接着，着重讨论了基于机器学习和智能算法的轴承故障自动化诊断技术。

通过采集和分析轴承振动信号、声音信号和红外热像图像等多种传感器数据，利用机器学习算法建立轴承故障模型，并实现自动化诊断和预警。

最后，对未来机械设备轴承故障自动化诊断技术的发展趋势进行了展望。

关键词：机械设备；轴承故障；自动化诊断一、轴承故障的常见类型和影响因素轴承故障的常见类型和影响因素是轴承故障诊断和预防的关键内容。

下面是轴承故障的一些常见类型和影响因素的介绍：1.常见类型：疲劳损伤：疲劳是轴承故障中最常见的类型之一。

长期运行和循环载荷会导致轴承材料的疲劳破裂，出现裂纹和断裂现象。

磨损：磨损是轴承故障中的另一个常见类型。

磨损可以分为表面磨损和内部磨损。

表面磨损包括磨粒磨损、磨蚀和磨粒颗粒聚集等。

内部磨损包括疲劳裂纹和磨粒进入轴承间隙等。

过热：轴承过热可能由于润滑不良、过载、外界环境温度过高等原因引起。

过高的温度会导致轴承材料膨胀，油脂失效，甚至引起轴承损坏。

杂质污染：轴承中的杂质（如尘埃、水分、金属屑等）会污染润滑剂和接触面，导致摩擦增加和磨损加剧。

安装错误：错误的安装方法和参数（如过紧或过松的装配，不正确的轴向和径向间隙等）会导致轴承的异常工作和损坏。

2.影响因素：轴承工作负荷：工作负荷是导致轴承故障的主要因素之一。

过大的负荷会导致轴承过载和超负荷工作，加速轴承的磨损和疲劳。

运转速度：高速旋转会使轴承面临较大的离心力和摩擦力，增加了故障的发生概率。

润滑状态：良好的润滑是轴承正常运行的关键。

基于时域和频域分析的滚动轴承故障诊断一、本文概述随着工业技术的不断发展，滚动轴承作为旋转机械中的关键部件，其运行状态直接影响到设备的性能与安全性。

然而，由于工作环境的恶劣、长时间运行以及维护不当等因素，滚动轴承常常会出现各种故障，如疲劳剥落、磨损、裂纹等。

这些故障不仅会降低设备的运行效率，还可能引发严重的安全事故。

因此，对滚动轴承进行故障诊断技术的研究具有重要意义。

本文旨在探讨基于时域和频域分析的滚动轴承故障诊断方法。

文章将简要介绍滚动轴承的工作原理及其常见故障类型，为后续的分析和诊断奠定基础。

然后，重点阐述时域分析和频域分析的基本原理及其在滚动轴承故障诊断中的应用。

时域分析主要关注轴承振动信号的时序特征，通过提取信号中的幅值、相位、频率等信息，揭示轴承的运行状态。

而频域分析则通过对信号进行频谱转换，分析轴承在不同频率下的振动特性，进一步识别潜在的故障特征。

通过结合时域和频域分析，本文旨在提供一种全面、有效的滚动轴承故障诊断方法。

这种方法不仅能够准确识别轴承的故障类型，还能对故障程度进行定量评估，为设备的维护和管理提供有力支持。

本文还将对现有的故障诊断方法进行比较和评价，探讨各种方法的优缺点及适用范围，为相关领域的研究和实践提供参考和借鉴。

二、滚动轴承故障类型及原因滚动轴承作为机械设备中的重要组成部分，其运行状态直接影响到整个设备的性能和稳定性。

因此，对滚动轴承的故障诊断至关重要。

滚动轴承的故障类型多种多样，主要包括疲劳剥落、磨损、腐蚀、裂纹和塑性变形等。

这些故障的产生往往与多种因素有关，如材料质量、制造工艺、运行环境、操作维护等。

疲劳剥落是滚动轴承最常见的故障类型之一，主要是由于轴承在循环应力作用下，材料表面发生疲劳破坏，形成剥落坑。

疲劳剥落的原因主要包括轴承材料的疲劳强度不足、循环应力过大、润滑不良等。

磨损是轴承在运行过程中，由于摩擦力的作用导致材料逐渐损失的现象。

磨损的原因主要包括润滑不良、异物侵入、材料耐磨性不足等。

轴承故障诊断技术及发展现状和前景摘要本文分析了轴承故障信号的基本特征,并将共振解调技术的原理和基于振动信号的信号处理方法用于滚动轴承的故障诊断. 在实践中运用该技术手段消减了背景噪声的干扰,提高了轴承的信噪比, 取得了与实际情况完全吻合的诊断结果。

并概述了滚动轴承故障监测和诊断工程与试验应用技术的现状，并预测了滚动轴承故障监测和诊断技术应用新进展和发展方向。

关键词：滚动轴承；共振解调；小波分析；信噪比(SN R )；变速箱；故障监测；信号处理；故障诊断；应用技术。

1 轴承故障信号的基木特征机器在正常工作的条件下其转轴总是匀速转动的. 由轴承的结构可知,当轴承某元件的工作而产生缺陷时,由加速度传感器所测取到的轴承信号具有周期性冲击的特征，由信号理论可知, 时域中短暂而尖锐的冲击信号变换到频域中去时必具有宽频带的特性, 而非冲击的干扰信号则不具有上述特性，所以时域中的周期性冲击与频域中的宽频带特性构成了轴承故障信号区别于其它非冲击性干扰信号的基木特征。

2 用共振解调技术提高轴承信号的信噪比我们来考察一下用共振解调技术提高轴承信号信噪比的过程。

传感器拾取到的轴承信号包含两部分内容, 即轴承的故障信号和干扰噪声两部分。

带通滤波器的中心频率与传感器的安装片振圆频率相一致, 它将保存被传感器的共振响应所加强了的冲击性故障信号, 滤除掉频率较低的干扰噪声信号, 这种保留下来的瞬态冲击信号经过包络检波器后就形成了一个与故障冲击重复频率相一致的包络脉冲串, 然后对该脉冲串进行普分析便在低频域内得到一个与冲击币复频率相一致的峰值。

峰值的大小反映了冲击的强弱即故障的严重程度这样我们就借助共振解调技术实现了故障信号与干扰信号的分离, 并在低频域内重新得到了故障冲击的信息。

而在常规的信号分析与处理过程中一开始就使用了抗混频滤波器(低通滤波器这种分析方法没有利用轴承故障信号的特点, 经抗混频滤波器后将被传感器的共振以加强放大了的故障特征信号无情地滤除了, 所剩下的只是强大的背景噪声信号及微弱的故障特征信号, 因此用常规的信号分析方法难以排除干扰信号的影响而采用共振解调技术就可以排除背景噪声的干扰, 提高轴承故障诊断的有效率。
