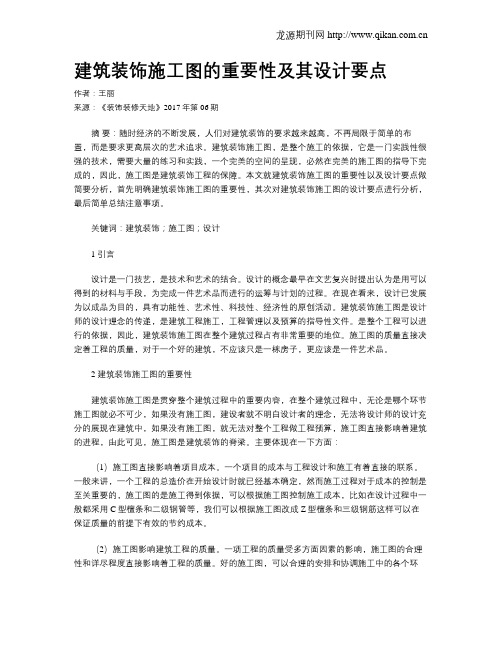

建筑装饰施工图的重要性及其设计要点作者:王丽来源:《装饰装修天地》2017年第06期摘要:随时经济的不断发展,人们对建筑装饰的要求越来越高,不再局限于简单的布置,而是要求更高层次的艺术追求。
建筑装饰施工图,是整个施工的依据,它是一门实践性很强的技术,需要大量的练习和实践,一个完美的空间的呈现,必然在完美的施工图的指导下完成的,因此,施工图是建筑装饰工程的保障。
本文就建筑装饰施工图的重要性以及设计要点做简要分析,首先明确建筑装饰施工图的重要性,其次对建筑装饰施工图的设计要点进行分析,最后简单总结注意事项。
关键词:建筑装饰;施工图;设计1 引言设计是一门技艺,是技术和艺术的结合。
设计的概念最早在文艺复兴时提出认为是用可以得到的材料与手段,为完成一件艺术品而进行的运筹与计划的过程。
在现在看来,设计已发展为以成品为目的,具有功能性、艺术性、科技性、经济性的原创活动。
建筑装饰施工图是设计师的设计理念的传递,是建筑工程施工,工程管理以及预算的指导性文件。
是整个工程可以进行的依据,因此,建筑装饰施工图在整个建筑过程占有非常重要的地位。
施工图的质量直接决定着工程的质量,对于一个好的建筑,不应该只是一栋房子,更应该是一件艺术品。
2 建筑装饰施工图的重要性建筑装饰施工图是贯穿整个建筑过程中的重要内容,在整个建筑过程中,无论是哪个环节施工图就必不可少,如果没有施工图,建设者就不明白设计者的理念,无法将设计师的设计充分的展现在建筑中,如果没有施工图,就无法对整个工程做工程预算,施工图直接影响着建筑的进程,由此可见,施工图是建筑装饰的脊梁。

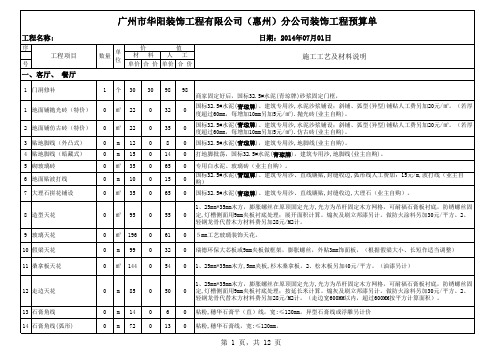

主要体现在一下方面:(1)施工图直接影响着项目成本。
一个项目的成本与工程设计和施工有着直接的联系。
一般来讲,一个工程的总造价在开始设计时就已经基本确定,然而施工过程对于成本的控制是至关重要的,施工图的是施工得到依据,可以根据施工图控制施工成本,比如在设计过程中一般都采用C型檀条和二级钢管等,我们可以根据施工图改成Z型檀条和三级钢筋这样可以在保证质量的前提下有效的节约成本。
