消防应急标志灯的标志上海时代之光照明电器检测有限公司陆世鸣消防应急灯具是火灾发生时，为人员疏散、消防作业提供标志和/或照明的各类灯具。
GB 17945-2000对消防应急灯具进行了规范，其中对消防应急标志灯的标志引用了消防安全标志GB 13495-92（ISO 6309）和消防应急照明灯具通用技术条件GA54-93的部分内容，而GB 13495-92又引用了安全色GB 2893的标准，这对于理解消防应急标志带来了困难，本文综合了这些标准中的条款，对消防应急标志进行一些探讨。
一、 针对颜色、图形的定义和要求1. 消防应急标志灯的定义(GB 17945-2000 3.3条)：用图形和/或文字完成下述功能的消防应急灯具：a) 指示安全出口及其方向；b) 指示楼层、避难层及其他安全场所；c) 指示灭火器具存放位置及其方向；d) 指示禁止入内的通道、场所及危险品存放处。
GB 17945-2000中针对颜色与图形的要求：标志灯标志的颜色应为绿色、红色、白色与绿色相结合、白色与红色组合四种之一。
(GB 17945-2000 5.1.3条)标志灯文字笔划宽度应不小于10mm，且分辨清晰；辅助文字的笔划宽度可自行设计；图形标志的分辨率亦应参照执行；标志灯文字标志不宜单独采用汉字以外的其他文字（楼层显示标志灯除外）。
其图形、文字应选用附录A 中的图形、文字。
(GB 17945-2000 5.2.8条)2. 消防安全标志的定义 (GB 13945-92 3条)消防安全标志由安全色、边框、以图像为主要特征的图形符号或文字构成的标志，用以表达与消防有关的安全信息。
消防安全标志的颜色应符合GB 2893中的有关规定。
GA54-93中颜色、图形、文字的要求：标志灯上的颜色、图形、文字应符合GB 13495的要求。
(GA54-93 5.13条)3. 安全色 safety colours的定义（GB 2893-2001 3.1条）传递安全信息含义的颜色，包括红、蓝、黄、绿四种颜色。

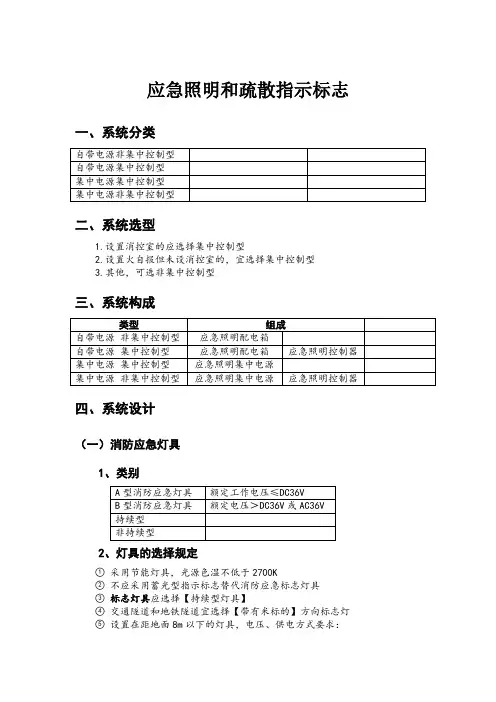

应急照明和疏散指示标志一、系统分类二、系统选型1.设置消控室的应选择集中控制型2.设置火自报但未设消控室的，宜选择集中控制型3.其他，可选非集中控制型三、系统构成四、系统设计（一）消防应急灯具1、类别2、灯具的选择规定○1采用节能灯具，光源色温不低于2700K○2不应采用蓄光型指示标志替代消防应急标志灯具○3标志灯具应选择【持续型灯具】○4交通隧道和地铁隧道宜选择【带有米标的】方向标志灯○5设置在距地面8m以下的灯具，电压、供电方式要求：a.应选择A型灯具b.地面上的标志灯具，选择集中电源A型灯具c.未设置消控室的，住宅、疏散走道、楼梯间等可选择【自带电源B型灯具】（灯具工作电压应低于DC36V）○6住宅采用自带蓄电池供电方式时，消防应急照明可以兼做【日常照明】○7灯具面板或灯罩的材质规定：a.地面上设置的标志灯具可采用厚度4mm及以上的【钢化玻璃】，设置在距地面1m以下的标志灯的面板或灯罩不应用易碎材料或玻璃材质b.在顶棚、疏散走道上方设置的灯具面板或灯罩不应采用玻璃材质○8○9○10备用照明亮度和平时一样应有正常照明电源和【消防电源专用应急回路】互投后供电3、灯具的设置规定保证基本照明保证人员可识别疏散路径、方向、出口位置、所处楼层4、方向标志灯的设置规定（重点）5、灯具的安装一般规定：非集中控制型系统中，自带电源型灯具采用插头连接时，应采用专用工具方可拆卸标志灯的标志面宜与疏散方向垂直（二）配电回路1、电路中不应设置：【剩余电流动作保护】，输出回路严禁接入系统以外的开关装置、插座、负载2、具体规定（三）应急照明配电箱（四）应急照明集中电源（五）应急照明控制器应急照明控制器、集中电源、配电箱安装规定：1.安装牢固，无倾斜2.安装在轻质墙上时，有加固措施3.落地安装时，底边高出地面：100 – 200 mm4.设备在电气竖井内时，应采用下出口进行方式5.应急照明控制器主电源，应设明显的永久标识，应直接与消防电源连接应急照明控制器与其外部备用电源之间应直接连接集中电源的前后部应留出更换电池的作业空间应急照明控制器、电源、配电箱的接线规定：1.导线整齐、不交叉2.线缆有编号3.端子板的接线端，接线不得超过2根4.线缆应留有不小于200mm的余量5.导线应绑扎成束6.线缆穿管、槽盒后，应将其封堵（六）系统线路电压等级的选择、线路选择线路的安装：1.线路的防护方式规定：矿物绝缘类电缆可以明敷明敷时，采用金属管或槽盒保护暗敷时，采用金属管或B1级及以上的刚性塑料管保护2.各类管路明敷时，应在下列部位设置吊点或支点，吊杆直径不应小于6mm管路始终端及接头处距接线盒0.2m处管路转角或分支处直线段不大于3m处3.各类管路暗敷时，应用不燃材料保护且结构层厚度不小于30mm4.符合下列条件时，管路应在便于接线处设接线盒管子长度每超过30m，无弯曲时管子长度每超过20m，1个弯曲管子长度每超过10m，2个弯曲管子长度每超过8m，3个弯曲金属管子入盒，盒外侧应套锁母，内侧应装护口；在吊顶内敷设时，和的内外侧均应套锁母。

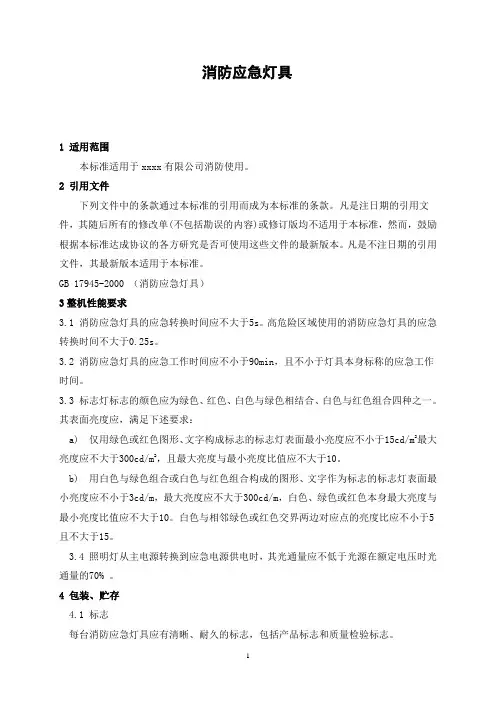

消防应急灯具1 适用范围本标准适用于xxxx有限公司消防使用。
2 引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 17945-2000 （消防应急灯具）3整机性能要求3.1 消防应急灯具的应急转换时间应不大于5s。
高危险区域使用的消防应急灯具的应急转换时间不大于0.25s。
3.2 消防应急灯具的应急工作时间应不小于90min，且不小于灯具本身标称的应急工作时间。
3.3 标志灯标志的颜色应为绿色、红色、白色与绿色相结合、白色与红色组合四种之一。
其表面亮度应，满足下述要求：a) 仅用绿色或红色图形、文字构成标志的标志灯表面最小亮度应不小于15cd/m2最大亮度应不大于300cd/m2，且最大亮度与最小亮度比值应不大于10。
b) 用白色与绿色组合或白色与红色组合构成的图形、文字作为标志的标志灯表面最小亮度应不小于3cd/m，最大亮度应不大于300cd/m，白色、绿色或红色本身最大亮度与最小亮度比值应不大于10。
白色与相邻绿色或红色交界两边对应点的亮度比应不小于5 且不大于15。
3.4 照明灯从主电源转换到应急电源供电时，其光通量应不低于光源在额定电压时光通量的70% 。
4 包装、贮存4.1 标志每台消防应急灯具应有清晰、耐久的标志，包括产品标志和质量检验标志。
14.2 产品标志产品标志应包括以下内容：a) 制造厂名、厂址；b) 产品名称；c) 产品型号；d) 产品主要技术参数（应急工作时间、照明功率）；e) 商标；f) 制造日期及产品编号；g) 执行标准。
4.3 质量检验标志质量检验标志应包括下列内容：a) 检验员；b) 合格标志。
4.4 使用说明书使用说明书应包括以下内容：a)电池种类、容量、型号及更换方法、更换时间；b)光源的规格、型号及更换方法；c)如何进行日常维护；d)产品的技术参数；e)产品的制造日期；f)集中电源型消防应急灯具的额定输出电压、额定频率、额定负载功率及连接的消防应急灯具类别。

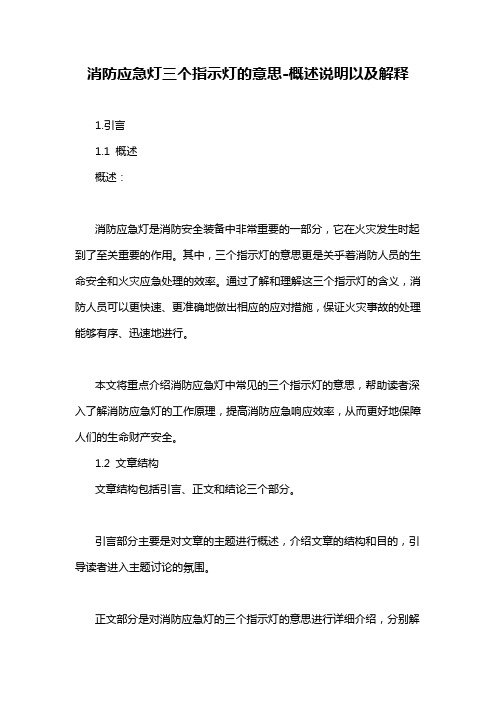

消防应急灯三个指示灯的意思-概述说明以及解释1.引言1.1 概述概述：消防应急灯是消防安全装备中非常重要的一部分，它在火灾发生时起到了至关重要的作用。
其中，三个指示灯的意思更是关乎着消防人员的生命安全和火灾应急处理的效率。
通过了解和理解这三个指示灯的含义，消防人员可以更快速、更准确地做出相应的应对措施，保证火灾事故的处理能够有序、迅速地进行。
本文将重点介绍消防应急灯中常见的三个指示灯的意思，帮助读者深入了解消防应急灯的工作原理，提高消防应急响应效率，从而更好地保障人们的生命财产安全。
1.2 文章结构文章结构包括引言、正文和结论三个部分。
引言部分主要是对文章的主题进行概述，介绍文章的结构和目的，引导读者进入主题讨论的氛围。
正文部分是对消防应急灯的三个指示灯的意思进行详细介绍，分别解释每个指示灯的含义和作用。
结论部分是对文章内容进行总结，强调指示灯在消防应急中的重要性，提出提高消防应急响应效率和未来发展方向的建议。
1.3 目的:本文的目的是解释消防应急灯上三个指示灯的意思，帮助读者更好地理解消防应急灯的功能和作用。
通过详细介绍每个指示灯所代表的含义，读者可以在紧急情况下快速作出正确的应对和决策，提高应急响应效率，保障人员和财产的安全。
同时，本文也将探讨指示灯在未来的发展方向，为消防应急设备的进一步完善和发展提供一定的参考和借鉴。
通过本文的阐述，读者可以深入了解消防应急灯的技术和功能，增强对消防安全的认识，促进消防设备的广泛应用和推广。
2.正文2.1 指示灯1的意思:在消防应急灯中，指示灯1通常代表的是“正常工作”或“待命”状态。
当消防设备正常运行，没有故障或异常情况时，指示灯1会一直亮着，向使用者传达一种正常的运行状态。
这种指示灯的存在有助于消防人员或其他工作人员在需要时快速确认设备的运行状态，从而及时采取相应的措施，保证设备的正常运行和安全性。
在日常工作中，消防应急灯处于待命状态是很常见的情况，因为它需要随时准备应对突发的火灾事件。
消防应急灯具是怎么分类的？
消防应急灯具是为人员疏散、消防作业提供照明和指示标志的各类灯具，包括消防应急照明灯具和消防应急标志灯具。
消防应急灯具根据使用场所和功能需求不同主要有以下四种不同的分类方式。
1.按电源额定工作电压等级分为：A型灯具和B型灯具。
A型消防应急灯具：主电源和蓄电池电源额定工作电压均不大于DC36V的消防应急灯具。
B 型消防应急灯具：主电源或蓄电池电源额定工作电压大于DC36V或AC36V的消防应急灯具。
2.按蓄电池电源供电方式分为：自带电源型灯具和集中电源型灯具。
自带电源型消防应急灯具：蓄电池电源由灯具自带蓄电池供电的消防应急灯具。
集中电源型消防应急灯具：主电源和蓄电池电源均由应急照明集中电源供电的消防应急灯具。
3.按适用系统类型分为：集中控制型灯具和非集中控制型灯具。
集中控制型消防应急灯具：组成集中控制型系统，并由应急照明控制器集中控制并显示其工作状态的消防应急灯具。
非集中控制型消防应急灯具：组成非集中控制型系统，并由应急照明集中电源或应急照明配电箱控制其应急启动的消防应急灯具。
4.按工作方式分为：持续型灯具和非持续型灯具。
持续型消防应急灯具：正常工作状态下光源处于节电点亮模式，在火灾或其他紧急状态下控制光源转入应急点亮模式的消防应急灯具。
非持续型消防应急灯具：正常工作状态下光源处于熄灭模式，在火灾或其他紧急状态下控制光源转入应急点亮模式的消防应急灯具。
5.按用途分类为：消防应急照明灯具、消防应急疏散标志灯具和消防应急照明标志复合灯具。
湖南大唐电气设备制造有限公司所生产的消防应急灯具为集中控制集中供电的A型灯具。

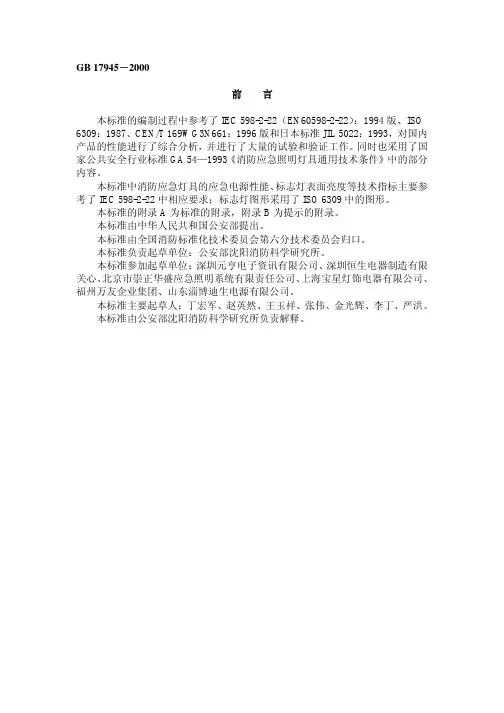

消防应急灯具GB17945—2000国家质量技术监督局2000—01—03批准2000—10—01实施前言本标准的编制过程中参考了IEC 598—2—22(EN60598—2—22)：1994版、ISO 6309：1987、CEN／T 169WG3N661：1996版和日本标准JIL 5022：1993，对国内产品的性能进行了综合分析，并进行了大量的试验和验证工作。
同时也采用了国家公共安全行业标准GA54—1993《消防应急照明灯具通用技术条件》中的部分内容。
本标准中消防应急灯具的应急电源性能、标志灯表面亮度等技术指标主要参考了IEC598—2—22中相应要求；标志灯图形采用了ISO6309中的图形。
本标准的附录A为标准的附录，附录B为提示的附录。
本标准由中华人民共和国公安部提出。
本标准由全国消防标准化技术委员会第六分技术委员会归口。
本标准负责起草单位：公安部沈阳消防科学研究所。
本标准参加起草单位，深圳元亨电子资讯有限公司、深圳恒生电器制造有限公司、北京市崇正华盛应急照明系统有限责任公司、上海宝星灯饰电器有限公司、福州万友企业集团、山东淄博迪生电源有限公司。
本标准主要起草人：丁宏军、赵英然、王玉祥、张伟、金光辉、李丁、严洪。
本标准由公安部沈阳消防科学研究所负责解释。
1 范围本标准规定了消防应急灯具的定义、分类、技术要求、试验方法、标志、检验规则和使用说明书。
本标准适用于一般工业与民用建筑中安装的消防应急灯具，其他环境中安装的具有特殊性能的消防应急灯具，除特殊要求应由有关标准另行规定外，亦应执行本标准。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB16838—1997 消防电子产品环境试验方法及严酷等级3 定义本标准采用下列定义。
3．1 消防应急灯具火灾发生时，为人员疏散、消防作业提供标志和／或照明的各类灯具。
