机械原理之平面机构的结构分析1. 引言平面机构是机械系统中广泛应用的一种结构类型，用于实现转动或传递运动的目的。

它由多个构件组成，通过铰链连接，并具有特定的运动机构。

本文将对平面机构的结构进行分析，包括构件、铰链以及运动机构的特点等。

2. 平面机构的构件平面机构的构件指的是组成机构的各个零件，包括连杆、链条、轴等。

这些构件不仅决定了机构的结构形式，还直接影响着机构的运动性能。

以下是平面机构常见的构件类型：连杆是平面机构中最常见的构件之一，通常由刚性材料制成。

根据连接方式的不同，连杆可以分为刚性连杆和柔性连杆。

刚性连杆由铰链连接，具有一定的长度和刚性，可以实现平面内的转动。

柔性连杆则由柔性材料制成，如弹簧钢，可以在一定程度上变形，用于实现特定的运动要求。

2.2 链条链条是平面机构中连接连杆的重要构件，其作用是通过链节的连接形成平面机构的运动链。

链条通常由多个链节组成，每个链节可以进行相对运动，从而实现机构的运动。

常见的链条类型有平面链条、滚子链条等。

轴是平面机构中支撑和固定构件的一种。

轴的材质可以是金属、合金等刚性材料，具有一定的强度和刚度，用于支撑和固定机构中的其他构件。

轴可以是定轴和动轴，定轴通常起到固定作用，动轴则能够实现旋转运动。

3. 平面机构的铰链连接平面机构中的铰链连接是实现构件之间相对运动的关键。

铰链连接是指通过固定在构件上的铰链来连接构件，使其可以相对旋转。

常见的铰链连接有以下几种形式：3.1 旋转铰链旋转铰链是最基本的铰链连接方式，它通过轴上的固定连接来实现构件的相对旋转。

旋转铰链具有结构简单、工作可靠的特点，广泛应用于机械系统中。

3.2 滑动铰链滑动铰链是一种通过滑动副实现构件间相对运动的铰链连接。

它通常由导向副和滑块副组成，通过滑块在导向副上的滑动来实现构件的相对运动。

3.3 规则铰链规则铰链是一种特殊的铰链连接方式，它通过杆与杆的端部连接来实现构件的相对运动。

规则铰链具有结构简单、工作平稳的特点，在机械系统中广泛应用。

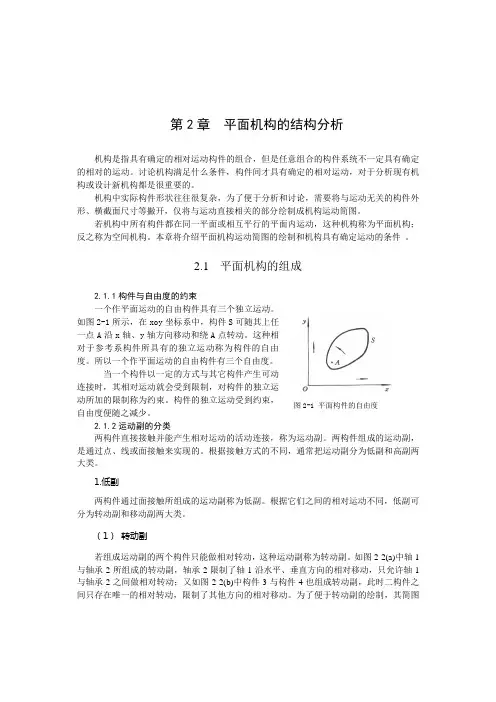

第2章 平面机构的结构分析机构是指具有确定的相对运动构件的组合，但是任意组合的构件系统不一定具有确定的相对的运动。

讨论机构满足什么条件，构件间才具有确定的相对运动，对于分析现有机构或设计新机构都是很重要的。

机构中实际构件形状往往很复杂，为了便于分析和讨论，需要将与运动无关的构件外形、横截面尺寸等撇开，仅将与运动直接相关的部分绘制成机构运动简图。

若机构中所有构件都在同一平面或相互平行的平面内运动，这种机构称为平面机构；反之称为空间机构。

本章将介绍平面机构运动简图的绘制和机构具有确定运动的条件 。

2.1 平面机构的组成2.1.1构件与自由度的约束一个作平面运动的自由构件具有三个独立运动。

如图2-1所示，在xoy 坐标系中，构件S 可随其上任一点A 沿x 轴、y 轴方向移动和绕A 点转动。

这种相对于参考系构件所具有的独立运动称为构件的自由度。

所以一个作平面运动的自由构件有三个自由度。

当一个构件以一定的方式与其它构件产生可动连接时，其相对运动就会受到限制，对构件的独立运动所加的限制称为约束。

构件的独立运动受到约束，自由度便随之减少。

2.1.2运动副的分类两构件直接接触并能产生相对运动的活动连接，称为运动副。

两构件组成的运动副，是通过点、线或面接触来实现的。

根据接触方式的不同，通常把运动副分为低副和高副两大类。

1.低副两构件通过面接触所组成的运动副称为低副。

根据它们之间的相对运动不同，低副可分为转动副和移动副两大类。

（1） 转动副若组成运动副的两个构件只能做相对转动，这种运动副称为转动副。

如图2-2(a)中轴1与轴承2所组成的转动副，轴承2限制了轴1沿水平、垂直方向的相对移动，只允许轴1与轴承2之间做相对转动；又如图2-2(b)中构件3与构件4也组成转动副，此时二构件之间只存在唯一的相对转动，限制了其他方向的相对移动。

为了便于转动副的绘制，其简图可用图2-3所示的图形来表示。

图2-1 平面构件的自由度机械设计基础101—轴；2—轴承；3，4—构件图2-2 转动副图2-3 转动副简图（2）移动副若组成运动副的两个构件只能做相对移动，这种运动副称为移动副。
