模拟交通灯设计报告

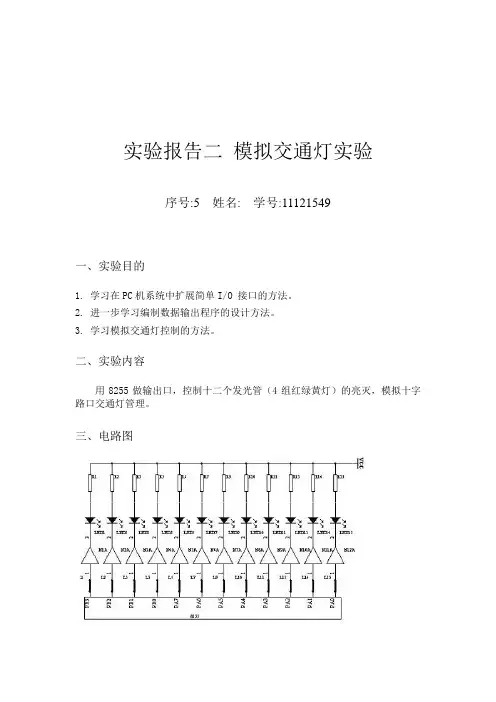

实验报告二模拟交通灯实验序号:5 姓名: 学号:11121549一、实验目的1. 学习在PC机系统中扩展简单I/O 接口的方法。

2. 进一步学习编制数据输出程序的设计方法。

3. 学习模拟交通灯控制的方法。

二、实验内容用8255做输出口，控制十二个发光管（4组红绿黄灯）的亮灭，模拟十字路口交通灯管理。

三、电路图四、实验程序框图五、编程CODE SEGMENTASSUME CS:CODEORG 1200HSTART: MOV AL,80HMOV DX,PTDOUT DX,AL ;设置8255各口为输出模式,工作在方式0MOV DX,PTBMOV AL,0FFHOUT DX,AL ;所有黄灯熄灭MOV DX,PTCMOV AL,0F0HOUT DX,AL ;所有红灯全亮CALL DELAY3 ;延时LOP: MOV AL,10100101BMOV DX,PTCOUT DX,AL ;点亮1,3路口绿灯,点亮2,4路口红灯CALL DELAY ;延时MOV AL,11110101BOUT DX,AL ;熄灭1,3路口绿灯MOV CX,8H ;1,3路口黄灯灯闪烁8次LOP1: MOV DX,PTBMOV AL,10101111BOUT DX,AL ;1,3路口黄灯亮CALL DELAY2 ;延时MOV AL,0FFHOUT DX,AL ;1,3路口黄灯灭CALL DELAY2 ;延时LOOP LOP1 ;循环8次MOV DX,PTCMOV AL,0F0HOUT DX,AL ;所有红灯全亮CALL DELAY3 ;延时MOV AL,01011010BOUT DX,AL ;点亮2,4路口绿灯,点亮1,3路口红灯CALL DELAY ;延时MOV AL,11111010BOUT DX,AL ;熄灭2,4路口绿灯MOV CX,8H ;2,4路口黄灯灯闪烁8次LOP2: MOV DX,PTBMOV AL,01011111BOUT DX,AL ;2,4路口黄灯亮CALL DELAY2MOV AL,0FFHOUT DX,AL ;2,4路口黄灯灭CALL DELAY2LOOP LOP2MOV DX,PTCMOV AL,0F0HOUT DX,AL ;所有红灯亮CALL DELAY3JMP LOPDELAY: PUSH AX ;延时子程序1PUSH CXMOV CX,0030HL1: CALL DELAY2LOOP L1POP CXPOP AXRETDELAY2: PUSH CX ;延时子程序2MOV CX,0D000HL2: LOOP L2POP CXRETDELAY3: PUSH CX ;延时子程序3MOV CX,0FFFFHL3: LOOP L3POP CXRETCODE ENDSEND START六、调试过程：1. 按连线图连接好，检查无误后打开实验箱电源。

LED模拟交通灯实验实训报告实验报告：LED模拟交通灯实训1.实验目的本实验旨在通过搭建一个LED模拟交通灯电路，了解LED的使用原理和掌握LED的亮灭控制方法，同时培养学生的实际动手能力和问题解决能力。

2.实验原理LED即发光二极管，是一种能够将电能转化为光能的器件。

它通过直流电流的作用下，在两个半导体材料之间产生电子的跃迁并发出光效果。

模拟交通灯一般由红、黄、绿三种颜色的灯组成，分别代表停、等待和通行三种状态。

在电路中，通过对LED正、负极的控制，可以使LED达到闪烁或亮灭的效果。

3.实验器材- Arduino开发板-面包板-LED灯（红、黄、绿各一个）-杜邦线-220欧姆电阻（3个）4.实验步骤（1）将Arduino开发板与面包板相连。

（2）使用杜邦线将三个LED灯插入面包板上。

（3）将每个LED的一个端口连接到Arduino上的数字输出口。

（4）通过220欧姆电阻的插入，将每个LED的另一个端口与地板（GND）连接。

（5）通过Arduino开发环境编写程序，实现交通灯的闪烁或亮灭效果。

（6）将Arduino开发板与电脑相连，将程序上传至Arduino。

（7）通过Arduino的电源供电，观察LED的亮灭效果。

5.实验结果实验中搭建了一个模拟交通灯电路，通过Arduino控制LED的亮灭效果。

实验结果如下：-红灯亮5秒，绿灯灭；-红灯灭，黄灯亮3秒；-绿灯亮5秒，黄灯灭；-绿灯灭，红灯亮5秒。

6.实验分析本实验通过搭建一个LED模拟交通灯电路，实现了交通灯亮灭的效果，通过Arduino编程控制灯的状态以达到交通灯运行的效果。

实验结果符合预期。

在实验过程中，需要注意以下问题：（1）正确连接LED灯和电阻，确保电流能够正确流过LED灯，避免LED损坏。

（2）编写程序时，需要注意正确选择数字输出口和对应的LED灯，以避免控制错误。

7.实验总结通过本次实验，我了解了LED的使用原理和掌握了LED的亮灭控制方法。

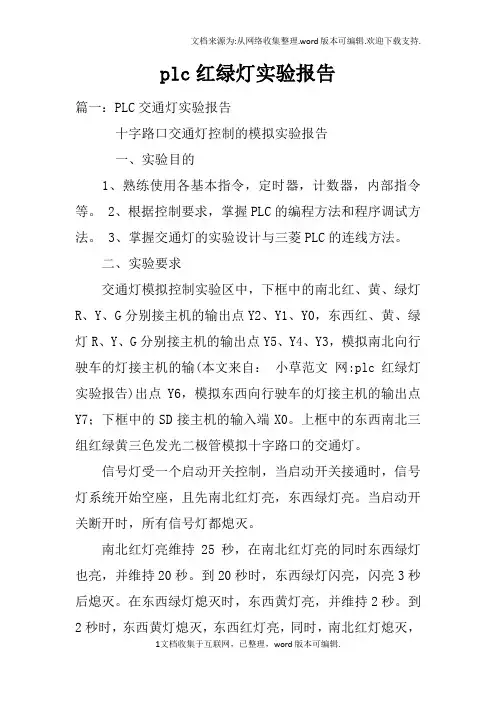

plc红绿灯实验报告篇一：PLC交通灯实验报告十字路口交通灯控制的模拟实验报告一、实验目的1、熟练使用各基本指令，定时器，计数器，内部指令等。

2、根据控制要求，掌握PLC的编程方法和程序调试方法。

3、掌握交通灯的实验设计与三菱PLC的连线方法。

二、实验要求交通灯模拟控制实验区中，下框中的南北红、黄、绿灯R、Y、G分别接主机的输出点Y2、Y1、Y0，东西红、黄、绿灯R、Y、G分别接主机的输出点Y5、Y4、Y3，模拟南北向行驶车的灯接主机的输(本文来自：小草范文网:plc红绿灯实验报告)出点Y6，模拟东西向行驶车的灯接主机的输出点Y7；下框中的SD接主机的输入端X0。

上框中的东西南北三组红绿黄三色发光二极管模拟十字路口的交通灯。

信号灯受一个启动开关控制，当启动开关接通时，信号灯系统开始空座，且先南北红灯亮，东西绿灯亮。

当启动开关断开时，所有信号灯都熄灭。

南北红灯亮维持25秒，在南北红灯亮的同时东西绿灯也亮，并维持20秒。

到20秒时，东西绿灯闪亮，闪亮3秒后熄灭。

在东西绿灯熄灭时，东西黄灯亮，并维持2秒。

到2秒时，东西黄灯熄灭，东西红灯亮，同时，南北红灯熄灭，绿灯亮。

东西红灯亮维持30秒。

南北绿灯亮维持25秒，然后闪亮3秒后熄灭。

同时南北黄灯亮，维持2秒后熄灭，这时南北红灯亮，东西绿灯亮。

周而复始。

1三、程序设计步骤 1、过程分析：过程一：东西向车行驶2、设置定时器当司机看到红灯变为绿灯的时候需要有时间反应，启动车辆等。

因此在车子行驶和交通灯变化之间设置1s的间隔。

②设置T22、T222、T221、T223的原因是：T2和T7只能控制交通灯的闪亮时间，并不能使其控制。

T22一个定时器并不能同时控制东西绿灯与南北绿灯的闪烁，要分别设置控制器，所以通过T22、T222的分别作用，使东西绿灯与南北绿灯分别在高、低电平交替的时候闪亮。

24、按照设置的I/O分配进行接线。

5、打开PLC实验箱和实验面板上的电源开关，将预先编好的实验程序写入计算机，再下载到PLC中。

(2023)交通灯设计实验报告(一)交通灯设计实验报告实验目的该实验旨在设计一种新型交通灯，以提高路口交通的安全性、高效性和可靠性。

实验背景当前的交通灯系统虽然在一定程度上起到了规范和控制车辆流量的作用，但也存在一些问题，如：•路口拥堵现象普遍，尤其在高峰时间段更加明显；•一些交通灯时间过长，造成车辆等待时间过长，浪费时间和资源；•部分路口交通灯信号错乱、不同步等问题，导致道路交通的混乱和车祸事故频发。

针对以上问题，需要设计一种更为智能化的交通灯系统。

设计理念本设计基于物联网、人工智能等技术，旨在实现以下目标：•基于现有路况和历史流量数据，动态调整交通灯信号时间，避免过长等待和拥堵；•设计交通灯与车辆无线连接，实现智能标识和导航功能，提高车辆通过路口的效率；•通过网络连接交通灯系统，实现自适应和自主控制，避免信号错乱和路况混乱。

实验流程1.确定设计方案并绘制原始草图；2.设计系统图以及各子系统功能模块图，并对其进行优化；3.利用物联网和人工智能技术实现交通灯与车辆的联动；4.设计并实现相关硬件电路、软件程序、以及移动端APP等；5.进行系统整体测试，实现效果评估。

实验成果经过多次实验和测试，本设计方案成功实现了自适应、自主控制、智能导航、智能标识等功能，基本满足设计理念所要求的目标。

总结与展望本设计方案采用了一些前沿的技术和方法，旨在提高交通灯的安全性、高效性和可靠性。

虽然目前我们的系统表现出了良好的效果，但是我们仍然需要不断优化和完善，以达到更为完美的状态。

未来，我们将继续深入探索物联网和人工智能等新技术的应用，进一步优化交通灯的设计和性能，提高其功能和可靠性。

同时，我们也将进一步研究和推广交通智能化技术，为城市交通管理和交通安全事业做出更大的贡献。

参考文献•王锐等. 基于物联网技术的智能交通灯设计[J]. 电子设计工程, 2018, 26(2): 78-80.•李超等. 基于人工智能的交通灯控制算法设计[J]. 江苏电力技术, 2017, 41(9): 129-133.•彭小敏. 基于人工智能与物联网的交通安全管理[J]. 信息通信, 2019, 18(1): 47-50.。
