非线性电路与混沌讲解

非线性电路与混沌实验报告非线性电路与混沌实验报告引言非线性电路与混沌是现代电子学与控制理论中的重要研究领域。

混沌现象的出现使得我们对于系统的行为有了更深入的理解，并且在通信、密码学、图像处理等领域中有着广泛的应用。

本文将介绍我们进行的非线性电路与混沌实验，并对实验结果进行分析和讨论。

实验背景非线性电路是指电流和电压之间的关系不遵循线性规律的电路。

而混沌是指一种看似无序的、无法预测的动态行为。

非线性电路中的混沌现象是由于系统的非线性特性导致的，通过合适的电路设计和参数调节，可以实现混沌现象的产生和控制。

实验目的本实验的目的是通过设计和搭建非线性电路，观察和分析混沌现象的产生和特性。

我们希望通过实验验证混沌现象的存在，并进一步了解混沌现象对于系统的影响和应用。

实验装置我们使用了一块实验板和一些基本的电子元器件，如电阻、电容和二极管等。

通过搭建电路并连接到示波器，我们可以观察到电路的输出波形，并进一步分析和研究电路的行为。

实验过程我们首先设计了一个基于二极管的非线性电路。

通过合理选择电阻和电容的数值，我们成功地实现了混沌现象的产生。

接下来，我们调节了电路的参数，观察到了混沌现象的不同特性。

我们记录了电路输出的波形，并进行了数据分析和处理。

实验结果实验结果表明，我们所设计的非线性电路确实产生了混沌现象。

通过观察示波器上的波形，我们可以看到波形呈现出复杂的、无规律的变化。

通过进一步的分析，我们发现电路的输出呈现出分形特性，即具有自相似的结构。

这一结果与混沌现象的特性相吻合。

讨论与分析通过实验，我们进一步了解了非线性电路与混沌现象之间的关系。

非线性电路的设计和参数调节对于混沌现象的产生和控制起着重要的作用。

混沌现象的存在使得系统的行为变得复杂且难以预测，这对于某些应用来说可能是不利的，但在其他领域中却可以发挥重要作用。

例如，在密码学中，混沌信号可以用于加密和解密，提高信息的安全性。

结论通过本次实验，我们成功地设计和搭建了一个非线性电路，并观察到了混沌现象的产生和特性。

非线性电路混沌实验报告本次实验旨在探究非线性电路中的混沌现象，并通过实验数据分析和理论推导，对混沌现象进行深入研究和分析。

本文将从实验目的、实验原理、实验装置、实验步骤、实验结果和分析、实验结论等方面进行详细介绍。

实验目的。

1. 了解非线性电路中混沌现象的产生原理；2. 掌握混沌电路的基本工作原理；3. 通过实验数据分析，验证混沌电路的混沌特性。

实验原理。

混沌电路是一种非线性系统，其混沌现象来源于系统的非线性特性和反馈作用。

在非线性电路中，由于电压和电流的非线性关系，使得系统的输出信号呈现出复杂的、不可预测的混沌运动。

混沌电路的混沌特性通常表现为系统的输出信号呈现出周期性、随机性和规律性交织的运动状态。

实验装置。

本次实验所需的主要仪器设备有，信号发生器、示波器、混沌电路实验板、电压表等。

实验步骤。

1. 将混沌电路实验板连接至信号发生器和示波器，并进行电路连接和参数设置；2. 调节信号发生器的频率和幅值，观察示波器上的波形变化；3. 记录实验数据，包括电路参数设置、示波器波形图、混沌电路输出信号的特性等。

实验结果和分析。

通过实验数据的记录和分析，我们观察到混沌电路在不同频率和幅值下的输出信号呈现出复杂的、随机的波形变化。

在一定范围内，混沌电路的输出信号表现出周期性、随机性和规律性交织的混沌特性，这与混沌电路的非线性特性和反馈作用密切相关。

实验结论。

通过本次实验，我们深入了解了非线性电路中的混沌现象及其产生原理。

混沌电路的混沌特性表现为系统的输出信号呈现出周期性、随机性和规律性交织的运动状态，这为非线性系统的混沌现象提供了重要的实验验证和理论分析依据。

结语。

通过本次实验，我们对非线性电路中的混沌现象有了更深入的理解，同时也掌握了混沌电路的基本工作原理和实验方法。

混沌现象的研究不仅有助于深化对非线性系统的理解，还对信息处理、通信系统和混沌密码学等领域具有重要的理论和应用价值。

希望本次实验能为相关领域的研究和应用提供一定的参考和借鉴。

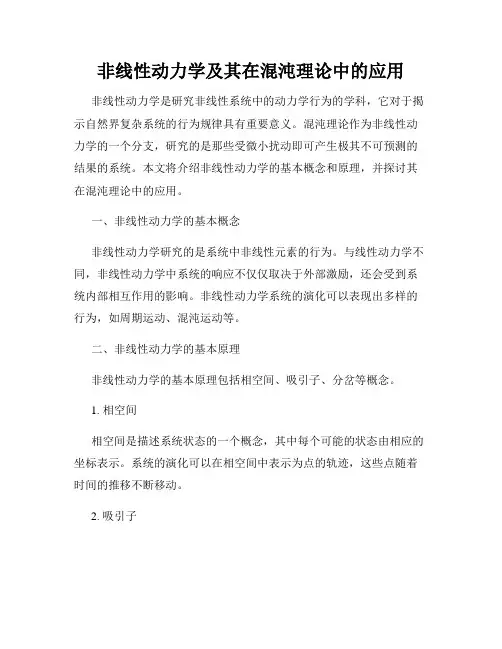

非线性动力学及其在混沌理论中的应用非线性动力学是研究非线性系统中的动力学行为的学科，它对于揭示自然界复杂系统的行为规律具有重要意义。

混沌理论作为非线性动力学的一个分支，研究的是那些受微小扰动即可产生极其不可预测的结果的系统。

本文将介绍非线性动力学的基本概念和原理，并探讨其在混沌理论中的应用。

一、非线性动力学的基本概念非线性动力学研究的是系统中非线性元素的行为。

与线性动力学不同，非线性动力学中系统的响应不仅仅取决于外部激励，还会受到系统内部相互作用的影响。

非线性动力学系统的演化可以表现出多样的行为，如周期运动、混沌运动等。

二、非线性动力学的基本原理非线性动力学的基本原理包括相空间、吸引子、分岔等概念。

1. 相空间相空间是描述系统状态的一个概念，其中每个可能的状态由相应的坐标表示。

系统的演化可以在相空间中表示为点的轨迹，这些点随着时间的推移不断移动。

2. 吸引子吸引子是描述系统演化趋势的一个概念，它可以是一个固定点、一个周期轨道或者一个奇异吸引子。

吸引子描述的是系统的稳定性和有序性程度。

3. 分岔分岔是非线性动力学中常见的现象，它描述的是系统参数变化时系统行为的突变。

分岔可以导致周期轨道的出现或消失，是系统从有序到混乱的过渡。

三、混沌理论与非线性动力学的关系混沌理论是非线性动力学的一个重要分支，它研究的是那些对初条件极其敏感的系统。

混沌系统在理论上表现为无序的、不可预测的行为，但却具有确定性的动力学规律。

在混沌系统中，微小的扰动可以引发系统演化的巨大变化，这是由于系统的敏感依赖于初始条件的特性导致的。

混沌系统通常具有吸引子的特点，但吸引子的性质与传统的周期吸引子不同，它通常是奇异的、分形的结构。

非线性动力学在混沌理论中的应用是为了理解和描述混沌系统的行为规律。

通过建立适当的非线性动力学模型，可以研究混沌系统的演化过程，并揭示其中的规律性。

非线性动力学的方法和技术为分析和预测混沌系统的行为提供了有效的工具。

非线性电路的应用——混沌电路摘要本文给出了一种含有由两个运算放大器组成的非线性负电阻的蔡氏混沌电路，如图一所示。

利用非线性电阻电路，设计了如图二所示的非线性伏安特性曲线。

图二即为在示波器中得到的伏安特性曲线。

在实现图二的伏安特性曲线的基础上，设计了图三所示的混沌电路。

使用示波器，连续改变混沌电路的敏感参数（如图中的可变电阻由2K欧姆逐渐减小到零），得到了各种情况下的涡旋现象，得到双涡旋到大极限环变化时的参数，从理论分析与仿真实验两个角度分别研究蔡氏电路的混沌行为，研究结果表明在相同的混沌行为预期下，仿真实验与理论分析结论十分吻合，仿真实验能准确地观测到混沌吸引子的行为特征．通过利用Mutisim7.0进行仿真，观察到由直流平衡态经周期倍增分岔到Hopf分岔形成类似于Rossler吸引子，然后再过渡到双涡卷状的蔡氏吸引子大极限环的全过程。

关键词蔡氏电路；非线性伏安特性曲线；Mutisim7.0仿真；双涡卷混沌吸引子；倍周期分岔引言蔡式电路是美国贝克莱大学的蔡少棠教授设计的能产生混沌行为的最简的一种自治电路。

该典型电路并不唯一。

蔡式电路在非线性系统及混沌研究中，占有极为严重的地位。

许多非线性动力系统的特性曲线不是跟踪简单、有规则和可预测的轨线，而是围绕像随机且似乎不规则但是明确的形式滑动。

只要有关的过程是非线性的，甚至简单的严格确定性的模型可能发展这样复杂的行为。

这行为被理解或接受为混沌，而且它已经导致非线性科学和动力系统工程的惊人发展。

混沌理论是近年来国际上兴起的新理论，它广泛应用于电路系统，并具有很强的抽象性，不容易被接受．本文通过对一种含由两个运算放大器组成的非线性电阻的RLC电路混沌现象实验分析，让人们从感性上更加清晰地了解混沌现象产生的机理，熟悉混沌现象产生的条件，掌握电路中混沌状态的基本规律，使人们对电路中的混沌现象具有更具体、更形象的认识。

正文电路中存在混沌现象已经是在理论和实验中证明了的不争的事实。

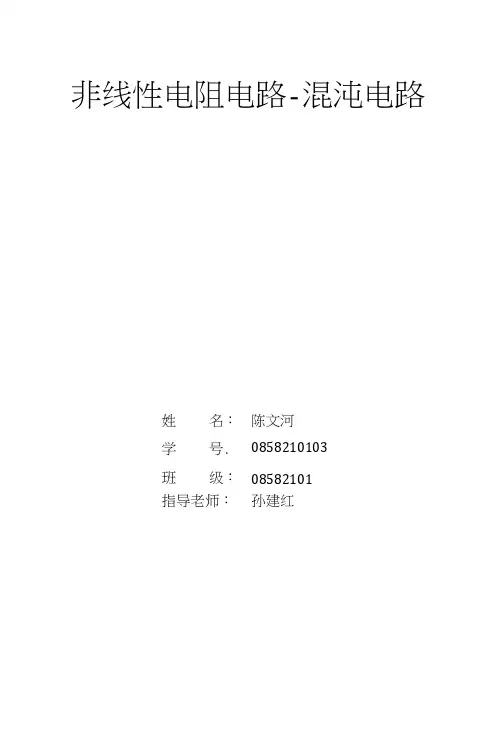

非线性电阻电路-混沌电路姓名：陈文河学号. 0858210103班级：08582101指导老师：孙建红非线性电阻电路•混沌电路摘要：混沌的研究是20世纪物理学的重人事件。

混沌的研究表明，即使是非常简单的确定系统，由于自身的非线性作用，同样具有内在的随机性。

本文首先简略地介绍了混沌的基本概念,及其相关定义，概述了混沌运动的基本特征和混沌运动的判别方法。

利用非线性电阻的特性来设计混沌电路，然后通il Multisim 10.0软件来进行仿真计算，观察混沌现象。

分析结果衣明所谓混沌是指确定的非线性动力学系统中出现的貌似无规的类随机现象，此时系统运动轨道的时间行为对初始条件具有敏感性形成敏感参数，从而其长期行为变得混乱而无法预测，而整个系统长期行为的全局特征又与初始条件无关这种局部局域的不稳定性和整体上的稳定性必使它具有许多奇特性质。

混沌运动产生了层次和结构，混沌并不是真正意义上的无序和混乱，它是一种非周期的有序运动。

关键词：混沌，敏感参数，非线性电阻lo引言混沌(chaos)的英文意思是混乱的，无序的。

自1963年洛伦兹(E.N.Lorenz) 从三维自洽动力学系统中发现混沌以来，混沌动力学已迅速成为内容极为丰富，应用非常广泛的研究领域，它的概念和和方法逐步应用到自然科学，工程技术和社会科学的许多领域，并对于开阔和深化人们对自然界的认识起着越来越重要的作用。

混沌学揭示：世界是确定的，必然的，有序的，但同时又是随机的，偶然的，无序的。

有序运动会产生无序，无序的运动又包含着更高层次的有序，现实世界就是确定性和随机性，必然性和偶然性，有序性和无序性的辩证统一。

2. 实验目的2.1) 了解混沌现象的一些基本概念:混沌的定义，特征等。

2.2) 对设计电路进行调试，在示波器上观察相图中的倍周期分岔及混沌，奇怪吸引子等。

2.3) 测量有源非线性电阻的伏安特性。

3. 实验原理3.1非线性电路与非线性动力学实验电路如图1所示。

非线性电路中的混沌现象实验指导及操作说明书北航实验物理中心2013-03-09教师提示：混沌实验简单，模块化操作，但内容较多，需要课前认真预习。

5.2 非线性电路中的混沌现象二十多年来混沌一直是举世瞩目的前沿课题和研究热点，它揭示了自然界及人类社会中普遍存在的复杂性，有序与无序的统一，确定性与随机性的统一，大大拓宽了人们的视野，加深了对客观世界的认识。

许多人认为混沌的发现是继上世纪相对论与量子力学以来的第三次物理学革命。

目前混沌控制与同步的研究成果已被用来解决秘密通讯、改善和提高激光器性能以及控制人类心律不齐等问题。

混沌（chaos）作为一个科学概念，是指一个确定性系统中出现的类似随机的过程。

理论和实验都证实，即使是最简单的非线性系统也能产生十分复杂的行为特性，可以概括一大类非线性系统的演化特性。

混沌现象出现在非线性电路中是极为普遍的现象，本实验设计一种简单的非线性电路，通过改变电路中的参数可以观察到倍周期分岔、阵发混沌和奇导吸引子等现象。

实验要求对非线性电路的电阻进行伏安特性的测量，以此研究混沌现象产生的原因，并通过对出现倍周期分岔时实验电路中参数的测定，实现对费根鲍姆常数的测量，认识倍周期分岔及该现象的普适常数 费根鲍姆（Feigenbaum）常数、奇异吸引子、阵发混沌等非线性系统的共同形态和特征。

此外，通过电感的测量和混沌现象的观察，还可以巩固对串联谐振电路的认识和示波器的使用。

5.2.1 实验要求1．实验重点①了解和认识混沌现象及其产生的机理；初步了解倍周期分岔、阵发混沌和奇异吸引子等现象。

②掌握用串联谐振电路测量电感的方法。

③了解非线性电阻的特性，并掌握一种测量非线性电阻伏安特性的方法。

熟悉基本热学仪器的使用，认识热波、加强对波动理论的理解。

④通过粗测费根鲍姆常数，加深对非线性系统步入混沌的通有特性的认识。

了解用计算机实现实验系统控制和数据记录处理的特点。

2．预习要点（1）用振幅法和相位法测电感①按已知的数据信息（L～20mh，r～10Ω，C0见现场测试盒提供的数据）估算电路的共振频率f。

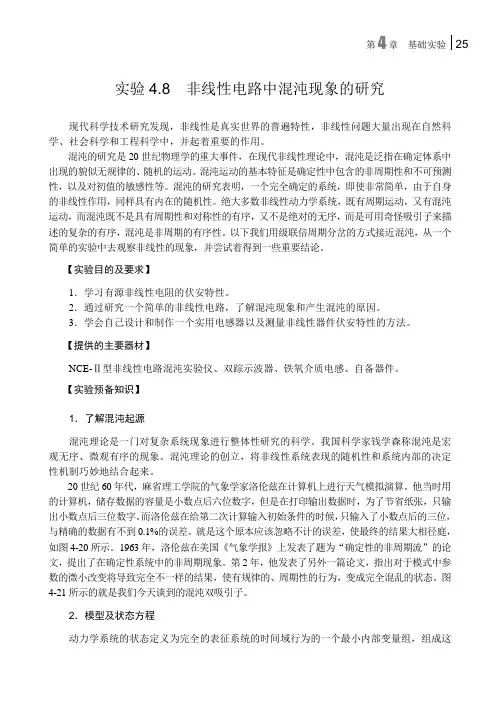

一、实验目的1．了解混沌的一些基本概念；2．测量有源非线性电阻的伏安特性；3．通过研究一个简单的非线性电路，了解混沌现象和产生混沌的原因。

二、实验原理实验所用电路原理图如图3.7-1所示。

电路中电感L 和电容C 1、C 2并联构成一个振荡电路。

R 是一有源非线性负阻元件，电感L 和电容器C 2组成一损耗可以忽略的谐振回路；可变电阻R 和电容器C 1串联将振荡器产生的正弦信号移相输出。

电路的非线性动力学方程如式（3.7-1）所示2121212d d )(d d )(d d 112C L C C C C L C C C U ti L gU U U G tU C i U U G tU C -=--=+-= （3.7－1）RL图3.7-1 电路原理图 图3.7-2 非线性元件R 的U - I 特性 这里，U C1、U C2是电容C 1、C 2上的电压，i L 是电感L 上的电流，G = 1/R 0是电导，g 为R 的伏安特性函数。

如果R 是线性的，g 是常数，电路就是一般的振荡电路，得到的解是正弦函数。

电阻R 0的作用是调节C 1 和C 2的位相差，把C 1 和C 2两端的电压分别输入到示波器的x ，y 轴，则显示的图形是椭圆。

如果R 是非线性的，它的伏安特性如图3.7-2所示，由于加在此元件上的电压增加时，通过它的电流却减小，因而此元件称为非线性负阻元件。

本实验所用的非线性元件R 是一个三段分段线性元件。

若用计算机编程进行数值计算，当取适当电路参数时，可在显示屏上观察到模拟实验的混沌现象。

除了计算机数学模拟方法之外，更直接的方法是用示波器来观察混沌现象，实验电路如图3.7-3所示。

图中，非线性电阻是电路的关键，它是通过一个双运算放大器和六个电阻组合来实现的。

电路中，LC 并联构成振荡电路，R 0的作用是分相，使A ，B 两处输入示波器的信号产生位相差，可得到x ，y 两个信号的合成图形。

双运放TL082的前级和后级正、负反馈同时存在，正反馈的强弱与比值R 3 /R 0，R 6/R 0有关，负反馈的强弱与比值R 2/R 1，R 5 /R 4有关．当正反馈大于负反馈时，振荡电路才能维持振荡。

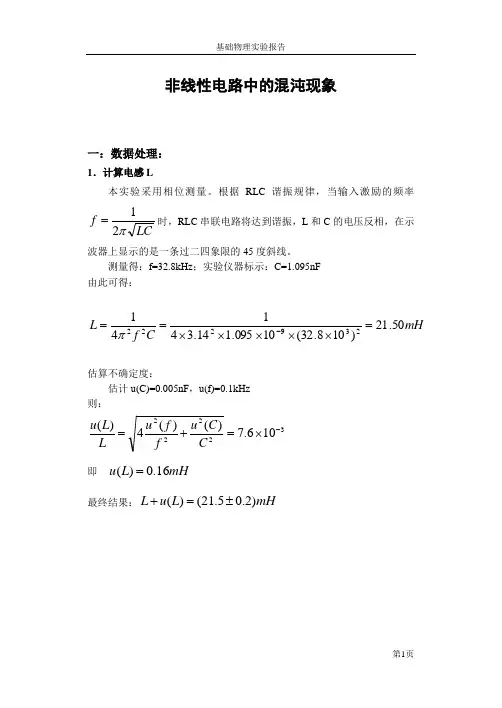

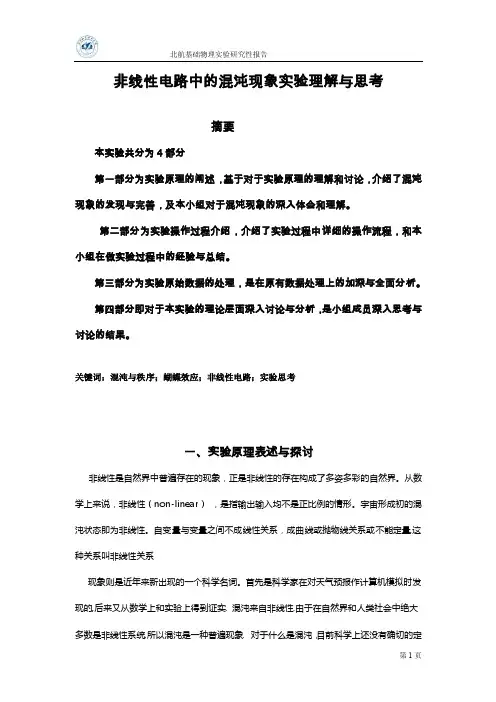

非线性电路中的混沌现象一：数据处理：1．计算电感L本实验采用相位测量。

根据RLC 谐振规律，当输入激励的频率LCf π21=时，RLC 串联电路将达到谐振，L 和C 的电压反相，在示波器上显示的是一条过二四象限的45度斜线。

测量得：f=32.8kHz ；实验仪器标示：C=1.095nF 由此可得：mH C f L 50.21)108.32(10095.114.34141239222=⨯⨯⨯⨯⨯==-π估算不确定度： 估计u(C)=0.005nF ，u(f)=0.1kHz 则：32222106.7)()(4)(-⨯=+=C C u f f u L L u 即mH L u 16.0)(=最终结果：mH L u L )2.05.21()(±=+2．用一元线性回归方法对有源非线性负阻元件的测量数据进行处理： （1）原始数据：（2）数据处理：根据RU I RR=可以得出流过电阻箱的电流，由回路KCL 方程和KVL 方程可知：RR R R U U I I =-=11由此可得对应的1R I 值。

对非线性负阻R1，将实验测得的每个（I ，U ）实验点均标注在坐标平面上，可得：图中可以发现，（0.0046336，-9.8）和（0.0013899，-1.8）两个实验点是折线的拐点。

故我们在V U 8.912≤≤-、8V .1U 9.8-≤<-、0V U 1.8≤<-这三个区间分别使用线性回归的方法来求相应的I-U 曲线。

使用Excel 的Linest 函数可以求出这三段的线性回归方程：⎪⎩⎪⎨⎧≤≤≤≤+-≤≤= 0U 1.72- 0.00079U - -1.72U 9.78- 30.000651950.00041U - 9.78U 12- 20.02453093-0.002032U I经计算可得，三段线性回归的相关系数均非常接近1（r=0.99997），证明在区间内I-V 线性符合得较好。
