单片机应用技术中级教程3

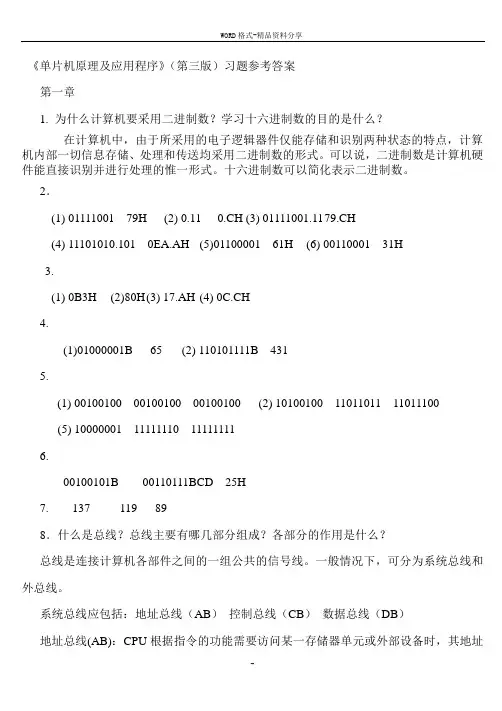

《单片机原理及应用程序》（第三版）习题参考答案第一章1. 为什么计算机要采用二进制数？学习十六进制数的目的是什么？在计算机中，由于所采用的电子逻辑器件仅能存储和识别两种状态的特点，计算机内部一切信息存储、处理和传送均采用二进制数的形式。

可以说，二进制数是计算机硬件能直接识别并进行处理的惟一形式。

十六进制数可以简化表示二进制数。

2．(1) 01111001 79H (2) 0.11 0.CH (3) 01111001.11 79.CH(4) 11101010.101 0EA.AH (5)01100001 61H (6) 00110001 31H3.(1) 0B3H (2)80H (3) 17.AH (4) 0C.CH4.(1)01000001B 65 (2) 110101111B 4315.(1) 00100100 00100100 00100100 (2) 10100100 11011011 11011100(5) 10000001 11111110 111111116.00100101B 00110111BCD 25H7. 137 119 898．什么是总线？总线主要有哪几部分组成？各部分的作用是什么？总线是连接计算机各部件之间的一组公共的信号线。

一般情况下，可分为系统总线和外总线。

系统总线应包括：地址总线（AB）控制总线（CB）数据总线（DB）地址总线(AB)：CPU根据指令的功能需要访问某一存储器单元或外部设备时，其地址信息由地址总线输出，然后经地址译码单元处理。

地址总线为16位时，可寻址范围为216=64K，地址总线的位数决定了所寻址存储器容量或外设数量的范围。

在任一时刻，地址总线上的地址信息是惟一对应某一存储单元或外部设备。

控制总线(CB)：由CPU产生的控制信号是通过控制总线向存储器或外部设备发出控制命令的，以使在传送信息时协调一致的工作。

CPU还可以接收由外部设备发来的中断请求信号和状态信号，所以控制总线可以是输入、输出或双向的。

6.
MOVC A, @A+PC
MOVC A, @A+DPTR
这是两条很有用的查表指令, 可用来查找存放在外部程序 存储器中的常数表格。第一条指令是以PC作为基址寄存器, A 的内容作为无符号数和 PC的内容 ( 下一条指令的起始地址） 相加后得到一个 16 位的地址, 并将该地址指出的程序存储器单 元的内容送到累加器A。 这条指令的优点是不改变特殊功能寄 存器和PC的状态, 只要根据A的内容就可以取出表格中的常数。 缺点是表格只能放在该条查表指令后面的 256 个单元之中, 表 格的大小受到限制, 而且表格只能被一段程序所利用。
（四）、 XRL A, Rn XRL A, direct XRL A, @Ri XRL A, ＃data XRL direct, A XRL direct, ＃data 这组指令的功能是: 将两个操作数的内容按位进行逻辑 异或操作, 并将结果送回到目的操作数的单元中。
四、
控制转移指令共有 17 条, 不包括按布尔变量控制程序转 移指令（见表 3.5）。其中有 64 KB范围内的长调用、 长转移 指令; 有 2 KB范围内的绝对调用和绝对转移指令; 有全空间的 长相对转移及一页范围内的短相对转移指令; 还有多种条件转 移指令。由于MCS -51 提供了较丰富的控制转移指令, 因此在 编程上相当灵活方便。这类指令用到的助记符共有 10 种: AJMP、LJMP、SJMP、JMP、ACALL、LCALL、JZ、JNZ、 CJNE、DJNZ。
例如: 进入中断服务子程序时, 把程序状态寄存器PSW、 累加器A、 数据指针DPTR进栈保护。设当前SP为 60H。则
PUSH PSW PUSH ACC PUSH DPL PUSH DPH 执行后, SP内容修改为 64H, 而61H、62H、63H、64H单元中 依次栈入PSW、A、DPL、DPH的内容。当中断服务程序结 束之前, 如下程序段(SP保持 64H不变)

单片机中级教程原理与应用课程设计引言单片机作为嵌入式系统中不可或缺的重要组成部分，其应用范围十分广泛。

本课程设计旨在通过深入浅出的方式，介绍单片机中级原理和应用，帮助学生深入了解增强单片机程序运行效率和性能方面的知识，提升学生综合素养和实际操作技能。

课程内容1. 单片机架构与指令结构本章主要介绍单片机的架构和指令结构，包括CPU、存储器、IO端口、定时器等模块。

通过分析和比较不同的指令集原理，使学生掌握程序设计的基础知识，并能够进行类比、抽象和推理。

2. 单片机编程技巧本章主要介绍利用单片机的硬件特性和编程技巧实现常见的功能和算法，包括IO端口的控制、中断处理、定时器的应用、PWM信号的输出、AD采样等。

通过实例演示和模拟实验，使学生能够快速掌握各种编程技巧和应用方法。

3. 单片机通信协议及网络应用本章主要内容是介绍单片机通信协议和网络应用，包括UART、SPI、I2C、CAN等通信协议的原理和应用、以及TCP/IP协议和网络通信架构的应用。

通过讲解和实践，让学生了解通信协议和网络应用的基本原理和操作方法，提高学生开发和应用能力。

4. 单片机嵌入式系统设计案例分析本章主要介绍单片机嵌入式系统的设计方法和案例分析，通过对不同实际问题和应用场景的分析，提高学生综合运用单片机理论和实际技能解决实际问题的能力和自主创新精神。

教学方法本课程设计采用“理论 + 实验 + 作业”的教学方法。

教学内容主要由教师讲解理论知识和实践应用方法，并配合实验练习和实际项目开发，让学生在实践中提升实际操作能力和解决问题的能力。

同时，每个章节都有相应的作业，让学生在课堂外巩固并拓展所学知识。

课程评估本课程设计的考核方式主要为实验、作业和期末考试。

其中，实验作业占总成绩的30%，课堂作业占总成绩的20%，期末考试占总成绩的50%。

通过课堂表现和考试成绩，评价学生的掌握情况和实际操作能力。

总结本课程设计旨在通过深入浅出的方式，介绍单片机中级原理和应用，提升学生实际操作技能和解决问题的能力。

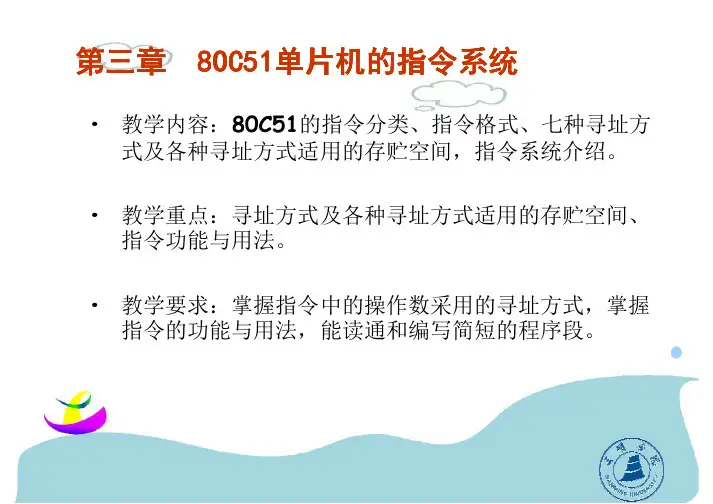

80C51单片机的指令系统 第三章 80C51单片机的指令系统• 教学内容：80C51的指令分类、指令格式、七种寻址方 式及各种寻址方式适用的存贮空间，指令系统介绍。

• 教学重点：寻址方式及各种寻址方式适用的存贮空间、 指令功能与用法。

• 教学要求：掌握指令中的操作数采用的寻址方式，掌握 指令的功能与用法，能读通和编写简短的程序段。

第三章 80C51单片机的指令系统 3. 1 概 述 ( p38 ~ )3.1.1 指令分类 80C51单片机的指令系统共有111条指令，按其功能可以分为五 大类： · 数据传送类指令（28条） · 算术运算类指令 （24条） · 逻辑运算类指令 （25条） · 控制转移类指令 （17条） · 布尔操作（位）类指令 （17条） 所有指令在书后P235~239的附录中列出 。

3.1.2 指令格式 指令的表示方法称为指令格式，其内容包括指令的长度和指令的 内部信息的安排等。

一条指令通常由两部分组成：操作码和操作数。

操作码：用来规定指令所要完成的操作。

操作数：用来表示操作的对象。

它可能是一个具体的数据，也可 能是指明取得数据的地址或符号。

( 如: MOV A, #5FH )如前所述，80C51单片机的指令是不定字长的指令，有单、双、三字节指 令： （1）单字节指令：操作码和操作数同在一个字节中。

共49条，占 44%。

（2）双字节指令：一个字节为操作码，另一个字节为操作数。

共 45条，占41%。

（3）三字节指令：操作码占一字节，操作数占两个字节。

共17条， 占15%。

3.1.3 指令系统中使用的符号 下面将80C51系列的指令中常使用的符号作一简单的说明: Rn : 当前寄存器组的8个通用寄存器R0～R7，n＝0～7。

Ri : 可用作间接寻址的寄存器R0，R1。

i＝0 或 1。

direct：片内的8位地址，既可以是RAM的低128个单元地址，也可以 ： 是特殊功能寄存器的地址或符号。
