2018年浙江高考一轮 第7章 实验9 测绘小灯泡的伏安特性曲线

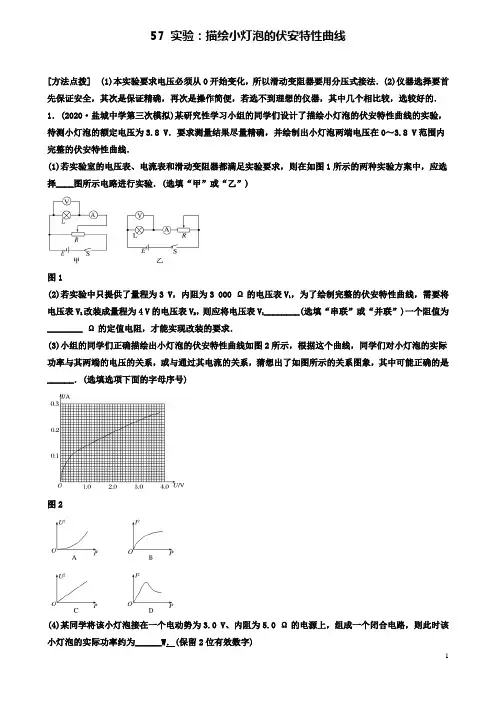

57 实验：描绘小灯泡的伏安特性曲线[方法点拨] (1)本实验要求电压必须从0开始变化，所以滑动变阻器要用分压式接法．(2)仪器选择要首先保证安全，其次是保证精确，再次是操作简便，若选不到理想的仪器，其中几个相比较，选较好的．1．(2020·盐城中学第三次模拟)某研究性学习小组的同学们设计了描绘小灯泡的伏安特性曲线的实验，待测小灯泡的额定电压为3.8 V．要求测量结果尽量精确，并绘制出小灯泡两端电压在0～3.8 V范围内完整的伏安特性曲线．(1)若实验室的电压表、电流表和滑动变阻器都满足实验要求，则在如图1所示的两种实验方案中，应选择____图所示电路进行实验．(选填“甲”或“乙”)图1(2)若实验中只提供了量程为3 V，内阻为3 000 Ω的电压表V1，为了绘制完整的伏安特性曲线，需要将电压表V1改装成量程为4 V的电压表V2，则应将电压表V1________(选填“串联”或“并联”)一个阻值为________ Ω的定值电阻，才能实现改装的要求．(3)小组的同学们正确描绘出小灯泡的伏安特性曲线如图2所示，根据这个曲线，同学们对小灯泡的实际功率与其两端的电压的关系，或与通过其电流的关系，猜想出了如图所示的关系图象，其中可能正确的是______．(选填选项下面的字母序号)图2(4)某同学将该小灯泡接在一个电动势为3.0 V、内阻为5.0 Ω的电源上，组成一个闭合电路，则此时该小灯泡的实际功率约为______W．(保留2位有效数字)2．(2020·如东县质量检测)某同学在“描绘小灯泡的伏安特性曲线”的实验中，使用的器材如下：待测小灯泡(2.5 V,1.25 W)电源(电动势3 V，内阻不计)电流表(0～0.6 A，内阻约0.125 Ω；0～3 A，内阻约0.025 Ω)电压表(0～3 V，内阻约3 kΩ；0～15 V，内阻约15 kΩ)单刀单掷开关及导线若干(1)为了减小误差，在本实验中电流表应选用0～____ A量程；电压表应选用0～________ V量程．(2)如图3是本实验器材的实物图，图中已连接了部分导线，为了满足实验要求并尽可能减小误差，请补充完成实物图间的连线．图33．为了描绘小灯泡的伏安特性曲线，某同学设计了如图4所示的实验电路，已知小灯泡的规格为“12 V,5 W”．图4(1)闭合开关前，应将电路图中的滑动变阻器的滑片移到________(填“a”或“b”)端．根据连接好的实物图，调节滑动变阻器，记录多组电压表和电流表的读数，作出的I－U图线如图5甲中实线所示，由图线分析可知，小灯泡的电阻随温度的升高而________(填“增大”或“减小”)．若某次电流表的示数如图乙所示，则此时小灯泡的功率为________W(保留两位有效数字)．图5(2)若I－U图象中的虚线Ⅰ或Ⅱ表示小灯泡真实的伏安特性曲线，与实验中得到的实线相比，虚线________(填“Ⅰ”或“Ⅱ”)才是其真实的伏安特性曲线．4．某物理学习小组拟用下列器材研究小灯泡L两端的电压与通过它的电流的关系曲线．A．小灯泡L(4.0 V,0.7 A)B．电流表A(0～0.6 A，内阻为0.2 Ω)C．电压表V(0～3 V，内阻为9 kΩ)D．标准电阻R1＝1 ΩE．标准电阻R2＝3 kΩF．滑动变阻器R(0～10 Ω)G．学生电源(电动势E＝6 V，内阻不计)H．开关一个，导线若干(1)为了准确描绘出小灯泡L较完整的U－I曲线，请在图6甲虚线框内画出实验电路图．图6(2)该学习小组同学正确进行实验操作，并处理实验数据后，描点作图得到了如图乙所示的小灯泡L的U －I图线．某次实验中得到的电压表示数如图丙所示，电压表示数为________V，此时小灯泡的电阻约为________ Ω(保留两位有效数字)．由小灯泡L的U－I图线可知小灯泡L的电阻随电流I的增大而________(填“增大”“不变”或“减小”)．(3)若将此小灯泡L与定值电阻R0＝4 Ω串联后接在电动势为4.0 V、内阻为1.0 Ω的蓄电池组两端，则小灯泡的实际功率约为________W(保留两位有效数字)．答案精析1．(1)甲 (2)串联 1 000 (3)AB (4)0.36～0.42解析 (1)由于小灯泡两端的电压需要从0开始测量，故滑动变阻器需要采用分压式接法，则题图甲电路是正确的；(2)原电压表的量程为3 V ，改装后的电压表的量程为4 V ，故1 V 的电压差需要用一个电阻串联分压获得，该电阻的阻值为1 000 Ω；(3)根据P ＝U 2R 可知，U 2＝RP ，即在U 2－P 图象中，斜率为R ，因为随着电压的增大，灯泡的电阻是增大的，故U 2－P 图象的斜率也是增大的，故选项A 正确，C 错误；根据P ＝I 2R 可知，I 2＝1R ·P，即在I 2－P 图象中，其斜率为1R，当电阻增大时，其倒数减小，故I 2－P 图象的斜率在变小，故选项B 正确，D 错误；(4)在同一坐标系中，作出电源的I －U 图线，其与灯泡的伏安特性曲线的交点即为灯泡两端的电压和电流，故小灯泡的实际电功率为P ＝2.0×0.19 W＝0.38 W.2．(1)0.6 3 (2)如图所示解析 (1)根据小灯泡规格“2.5 V,1.25 W”可知，小灯泡的额定电压U ＝2.5 V ，额定电流I ＝P U ＝1.252.5A ＝0.5 A ，因此电流表应选“0～0.6 A”量程，电压表应选“0～3 V”量程；(2)因为实验要求小灯泡两端电压及通过小灯泡的电流从0开始变化，所以滑动变阻器应采用分压式接法；小灯泡阻值较小，电流表应采用外接法，如图所示．3．(1)a 增大 2.4 (2)Ⅱ解析 (1)开始时应使测量电路两端的电压为零，故开关闭合前应将滑动变阻器滑片移到a 端；由题图甲可知图象的斜率越来越小，则说明电阻越来越大，小灯泡的电阻随温度的升高而增大；由电流表示数可知，电流大小为0.40 A ，则由题图I －U 图象可知，电压为6.0 V ，故灯泡功率P ＝UI ＝6×0.40 W＝2.4 W ；(2)由于电流表采用外接法，电压表分流使电流表示数偏大，而电压表示数是准确的，故Ⅱ为真实的图象．4．(1)见解析图(2)2.70 5.3(5.2也可) 增大(3)0.79(0.75～0.83均可)解析(1)要准确描绘小灯泡的U－I曲线，小灯泡两端电压要从0开始调节，所以滑动变阻器采用分压接法；又因小灯泡的额定电压为4.0 V，额定电流为0.7 A，而电压表量程为3.0 V，电流表量程为0.6 A，所以要描绘完整曲线，必须把电压表、电流表的量程扩大，由串并联规律知，可将电压表与标准电阻R2＝3 kΩ串联改装为量程为4 V的电压表，将电流表与标准电阻R1＝1 Ω并联改装成量程为0.72 A的电流表；因改装后的电压表内阻远大于小灯泡电阻，所以电流表采用外接法，实验电路如图a.(2)由题图丙电压表指针位置可知此时电压表示数为2.70 V，则改装电压表两端的电压，即小灯泡两端的电压为U＝3.60 V，由题图乙知此时通过小灯泡的电流约为0.68 A，由R＝UI得此时小灯泡L的电阻约为5.3 Ω.(3)令小灯泡两端电压为U，通过的电流为I，由闭合电路欧姆定律知E0＝U＋I(R0＋r0)，即U＝4－5I，在题图乙坐标系中作图线，如图b所示，此时两条图线的交点坐标为(0.45 A,1.75 V)，所以小灯泡此时的实际功率为P＝1.75×0.45 W≈0.79 W.高考理综物理模拟试卷注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。

解析：(1)要求小灯泡两端的电压从零开始变化，故采用滑动变阻 器的分压式接法；本题电流表的内阻已知为 1 Ω，其内压降可算出， 为了尽量减小系统误差，故采用电流表内接法．实验电路如图甲所
示．
(2)小灯泡两端的电压等于电压表的读数减去电流表两端的电压．因为电流表内阻 为1 Ω，故电流表两端的电压值与电流表的读数相等. I/A 0.05 0.10 0.15 0.20 0.25 0.30 0.35 0.40 0.45 0.48
2018高三一轮总复习
物 理
提高效率 ·创造未来 ·铸就辉煌
必考部分
电磁学/8-12章
第九章 恒定电流
实验9 描绘小灯泡的伏安特性曲线
栏 目 导 航
抓知识点
1
抓重难点
2 3 课时跟踪检测
1
抓知识点
用心研读
领悟细微深处
[实验原理与操作]
[数据处理与分析] [数据处理] 1．在坐标纸上以U为横轴，I为纵轴，建立坐标系． 2．在坐标纸上描出各组数据所对应的点． (坐标系纵轴和横轴的标度要适中，
(4)由闭合电路欧姆定律： E S1、S2 均闭合，有 U1＝ R RX＋r X E S1 闭合，S2 断开，有 U2＝ R RX＋R＋r X 解以上两式得 r＝0.50 Ω，E≈3.2 V.
【答案】 (1)10 (b) (2)增大 (3)Y (4)3.2 0.50
跟踪训练 3
2013年12月14日晚上9点14分左右嫦娥三号月球探测器平
【答案】
(1)描绘电珠的I-U图线所测数 (2)A D
据需从零开始，并要多取几组数据
E (3)见解析图
跟踪训练 1
(2016届江西上饶中学一模)在“描绘小灯泡的伏安特性曲

描绘小灯泡的伏安特性曲线知识元实验器材、电路的选择知识讲解一、仪器选择1．电压表：看电源电动势，选择量程和电源电动势接近的电压表；注意：不是选择比电源电动势小的，而是选择和电源电动势E接近的，可以选择比电源电动势大的的电压表，这时主要通过滑动变阻器对电压进行调节．2．电流表：一般情况下，用电流表的量程和电路中电流进行比较，电路中的电流可以用电源电压除以电路中的大致电阻进行估算，即，其中E为电源电动势，R为电路中估计的总电阻．另：可以根据题目给出的伏安特性曲线的最大值进行选择．3．滑动变阻器：分压电路中选择滑动变阻器选择比待测电阻小很多的；限流电路中，选择阻值为待测电阻阻值的2-5倍的滑动变阻器．二、电流表的基本接法方法一：内接法外接法电路图测量值R测=误差原因电流表分压电压表分流=<R测R真==>R测真实值R真=测量值与真测量值大于真实值测量值小于真实值实值的关系适用条件R x＞R x＜适用于测量大阻值电阻小阻值电阻口诀大内偏大小外偏小方法二：实验试探法：按图所示接好电路，让电压表一根接线柱P先后与a、b处接触一下：如果电压表的示数有较大的变化，而电流表的示数变化不大，说明电流表分压明显，则应采用电流表外接法；如果电流表的示数有较大的变化，而电压表的示数变化不大，说明电压表分流明显，则应采用电流表内接法．三、滑动变阻器的接法滑动变阻器共有两种接法，限流法和分压法，电路图如下：限流法分压法1．首选要清楚滑动变阻器的分压接法和考虑限流接法的优、缺点：（1）限流接法线路结构简单，消耗能量少；（2）分压接法电压表、电流表测量范围大，可以从0到接近电源电动势间连续调节，测量数据多；2．选用原则：（1）优先限流接法，因为它电路结构简单，消耗能量少；（2）下列情况之一者，必须采用分压接法：a．零起必分压：要求多测几组数据(电压变化范围大)，或要求电压从0开始变化；b．滑小必分压：待测电阻大于滑动变阻器阻值，采用限流接法不能满足要求；c．烧表必分压：电源电动势比电压表量程大很多，限流接法滑动变阻器调到最大仍超过电压表量程．例题精讲实验器材、电路的选择例1.小明同学通过实验探究某一金属电阻的阻值R随温度t的变化关系，已知该金属电阻在常温下的阻值约10Ω，R随t的升高面增大实验电路如图1所示，控温箱用以调节金属电阻的温值。

绝密★启用前实验1：测绘小灯泡的伏安特性曲线规律总结：1．滑动变阻器的限流式接法和分压式接法比较上电压的RE2. 两种接法的适用条件(1)限流式接法：测量范围小，或者待测用电器阻值跟滑动变阻器的总电阻相比相差不多或比滑动变阻器的总电阻还小．(2)分压式接法：测量范围大，或者待测用电器的电阻比滑动变阻器的总电阻要大．3.电流表的外接法和内接法的比较由于电压表、电流表并非理想电表，所以实验中要考虑电表的内阻。

大内偏大：测量大电阻用内接法，测量值比真实值偏大小外偏小：测量小电阻用外接法，测量值比真实值偏小本实验由于电压表的阻值比灯泡的阻值大得多，经过电压表的电流比灯泡的电流小得多，因此电流表的读数几乎接近经过灯泡的电流，所以本实验要用电流表的外接法。

一、单选题(共2小题,每小题5.0分,共10分)1.要描绘一个小灯泡的伏安特性曲线，所用器材如下a．小灯泡，型号为“3 V，0.6 A”b．电流表（0~0.6 A，内阻约1 Ω）c．电压表（0~3 V，内阻约3 kΩ）d．直流电源（4 V，内阻不计）e．滑动变阻器（0~15 Ω）f．电键要求灯泡两端的电压从0开始连续调节，下列四个电路图应选哪一个？（）A．B．C．D．2.(多选)如图所示，甲、乙两图分别为测量灯泡电阻R的电路图，下列说法正确的是()A．甲图的接法叫电流表外接法，乙图的接法叫电流表内接法B．甲中R测>R真，乙中R测<R真C．甲中误差由电压表分流引起，为了减小误差，就使R≪R V，故此法测较小电阻好D．乙中误差由电流表分压引起，为了减小误差，应使R≫R A，故此法测较大电阻好二、多选题(共2小题,每小题5.0分,共10分)3.（多选）实验中可以利用滑动变阻器来改变用电器R L两端的电压，可以有图中（a）、（b）两种电路.用R0表示滑动变阻器的全部阻值，选择哪个电路更合适，以下叙述中正确的是（）A．若R0约为4R L，则采用电路（a）比较合适B．若R0约为4R L，则采用电路（b）比较合适C．若R0远小于R L，则采用电路（a）比较合适D．若R0远小于R L，则采用电路（b）比较合适4.(多选)如图所示的电路中，电压表和电流表的读数分别为10 V和0.1 A，电流表的内阻为0.2 Ω，那么有关待测电阻Rx的下列说法正确的是()A．Rx的测量值比真实值大B．Rx的测量值比真实值小C．Rx的真实值为99.8 ΩD．Rx的真实值为100.2 Ω分卷II三、实验题(共2小题,每小题10.0分,共20分)5.一只小灯泡，标有“3 V,0.6 W”字样．现用图示的器材测量该小灯泡的伏安特性曲线，(滑动变阻器最大阻值为10 Ω；电源电动势为6 V，内阻为1 Ω；电流表内阻为1 Ω，电压表的内阻为10 kΩ)．(1)在设计电路的过程中，为了尽量减小实验误差，电流表应采用__________(选填“内接”或“外接”)法．滑动变阻器的连接方式应采用________(选填“分压式”或“限流式”)；(2)用笔画线当导线，根据设计的电路图将实物图连成完整的电路(图中有三根导线已经接好)．6.有一个额定电压为3.8 V，额定功率约为1 W的小灯泡，现要用伏安法描绘这只灯泡的伏安特性图线，有下列器材可供选用：A．电压表V1(0～6 V，内阻约为5 kΩ)B．电压表V2(0～15 V，内阻约为30 kΩ)C．电流表A1(0～3 A，内阻约为0.1 Ω)D．电流表A2(0～0.6 A，内阻约为0.5 Ω)E．滑动变阻器R1(10 Ω，5 A)F．滑动变阻器R2(200 Ω，0.5 A)G．蓄电池(电动势6 V，内阻不计)H．开关、导线（1）实验的电路图应选用下列的图（填字母代号）(2) 实验中，电压表选，电流表选，滑动变阻器选．(请填写选项前对应的字母)(3) 测得该灯泡的伏安特性曲线如图所示，由图线可求得此灯泡在正常工作时的电阻为Ω(结果保留两位有效数字)；随着电压增大，温度升高，小灯泡的电阻．（填“增大”，“减小”或“不变”）(4)若将此灯泡与电动势12 V、内阻为1 Ω的电源相连，要使灯泡正常发光，需串联一个阻值为Ω的电阻．(结果保留两位有效数字)答案解析1.【答案】A【解析】描绘小灯泡的伏安特性曲线，用电压表测出灯泡电压，用电流表测通过灯泡的电流，滑动变阻器采用分压接法，因灯泡内阻为：，故灯泡内阻接近电流表内阻，故电流表采用外接法，故A正确，B、C、D错误.2.【答案】ACD【解析】甲图的接法叫电流表外接法，乙图的接法叫电流表内接法A正确；甲图实际测量值为灯泡和电压表并联之后的阻值，所以R测<R真，而乙图实际测量值为灯泡和电流表串联之后的值，所以R测>R真所以B错误；甲电路是由于电压表分流导致的实验误差，所以当R≪R V时，电压表分流较小，故此电路适合测量小电阻．反之则是乙图．所以C、D正确.3.【答案】AD【解析】若约为，根据串联电路分压规律可知，采用限流式接法，滑动变阻器调压范围大，故采用电路（a）比较合适，A正确，B错误；若远小于时，滑动变阻器采用分压式接法调压范围大，则采用电路（b）比较合适，故C错误，D正确．4.【答案】AC【解析】因为电流表和Rx直接串联，所以电流表读数I′等于流过Rx的真实电流I，电压表并联在电流表和串联电路的两端，故电压表读数U′大于Rx两端的真实电压U，所以Rx的测量值Rx′＝大于真实值Rx＝Rx，故A对．Rx的真实值为：Rx＝＝＝Ω＝99.8 Ω，故C对．5.【答案】(1) 外接分压式(2)如图：【解析】(1)对灯泡由R＝＝15 Ω，满足电压表内阻远大于小灯泡电阻，所以电流表应采用外接法；测量该小灯泡的伏安特性曲线，电压要从零开始，所以滑动变阻器的连接方式应采用分压式．(2)连接时导线不能交叉，并注意电流表应采用外接法，滑动变阻器的连接方式应采用分压式，如图所示：6.【答案】（1）B （2）ADE（3）16 Ω 增大（4）34【解析】（1）为描绘灯泡伏安特性曲线，电压与电流应从零开始变化，滑动变阻器应采用分压接法，故应选E；灯泡额定电压为3.8 V，电压表应选择A，灯泡额定电流为：，电流表选择D，灯泡正常发光时的电阻：，电流表内阻为：，电压表内阻为，电压表内阻远大于灯泡电阻，电流表应采用外接法，实验电路应选择图B所示电路；（2）由（1）分析可知，电压表选择A，电流表选择D，滑动变阻器采用分压接法，为方便实验操作，滑动变阻器选择E；（3）由图示图象可知，随增大，增大，实际功率增大，灯泡温度升高，电压与电流表的比值增大，灯泡电阻增大；由图示图象可知，电压：时，电流，此时灯泡电阻：；（4）灯泡正常发光时，串联电阻两端电压，串联电阻阻值.。
