MAWP和设计压⼒

1。⼜是MAWP和设计压⼒的区别问题，初学者⼜搞乱了。现在再澄清⼀下

设计的思路⼤概是3： 设计思路

3.1：⾸先明确三个概念：设计压⼒P，最⼤许⽤⼯作压⼒MAWP，最⼤许⽤压⼒MAP

3.2：三者的⼤⼩关系是：P＜MAWP＜MAP

3.3：设计ASME设备有两种思路：第⼀种是不计算MAWP，第⼆种是计算MAWP。两种思路设计⽅法不同，第⼆种思路复

杂，技巧性强，要求设计者⽔平很⾼，注意的地⽅很多。3.4：怎样判断是按第⼀种思路设计还是按第⼆种思路设计呢？这要看客户提供的technical datasheet和Specification，

3.4.1：有的客户datasheet有这么⼀选项，

是否计算MAWP，是 ，否

若客户点选是，按第⼆种计算MAWP设计，否就按第⼀种不计算MAWP设计。若客户datasheet没有这⼀项，要看客户的Specification。

3.4.2：不同的客户或⼯程公司的datasheet样式不同，有的客户的datasheet⾥没有是否计算MAWP这⼀选项，这种情况要在

Specification⾥⾯找，Specification要求计算MAWP的按第⼆种设计思路计算MAWP来设计，否则按第⼀种不计算MAWP设

计，

如有的客户Specification⾥是这样描述的：x.x.x.x :The MAWP shall be determined from calculations based on the specified nominal component thickness(but reduced

corrosion allowance), nozzle reinforcement or nozzle neck thickness shall not limit MAWP.

3.4.3：若客户的datasheet没有是否计算MAWP这⼀选项，⼜没有 Specification，建议按第⼀种设计思路（不计算MAWP）来

进⾏设计。3.4.4：datasheet 中有（是否计算MAWP，是 ，否）这⼀选项的客户或⼯程公司不多，有JACOBS / 雅克博斯 ; WORLEY

PARSONS / 沃利帕森斯 等，⼤部分没有，但在datasheet的notes或Specification中都有要求，设计时仔细查看确定是按那种

思路来设计容器。3.5：两种设计思路⽅法不同，差别很⼤，其区别归纳如下：

3.5.1: ⽔压试验不同

第⼀种不计算MAWP，⽔压试验PVElite选UG99b（34），（客户⽆特殊要求或datasheet⾥注明per code）

第⼆种计算MAWP，⽔压试验PVElite选UG99b，（客户⽆特殊要求或datasheet⾥注明per code）ASME [note34]中⽂翻译有点模糊不清，是这样翻译的：当计算不是⽤来确定最⼤许⽤⼯作压⼒时，最⼤许⽤⼯作压⼒MAWP

可假设等于设计压⼒。

估计⼤部分⼈不知道说的是什么意思，我改⼀下这样描述：当设备（按第⼀种思路设计）不计算MAWP，在计算⽔压试验压

⼒时，公式⾥的MAWP数值换成设计压⼒的数值，也就是MAWP可假设等于设计压⼒，这就是UG99b和UG99b（34）的区

别。3.5.2 接管开孔补强计算⽅式不同

第⼀情况不计算MAWP，接管开孔补强按设计压⼒，软件设定操作步骤是：Input / Load cases / Nozzle design options / Nozzle,clip design pressure options下拉选框中选择2. design P+static head.

第⼆情况计算MAWP，接管开孔补强按MAWP，软件设定操作步骤是：Input / Load cases / Nozzle design options / Nozzle,clip design pressure options下拉选框中选择1. MAWP+static head to

element bottom.

3.5.3 计算MDMT的⽅式不同

MDMT是设计ASME设备⾥的⼀个重要数据，它的计算也与上⾯的两种设计思路有关，设备的MDMT应注明在图纸和铭牌上。

3.5.3.1：第⼀种是不计算MAWP，MDMT的计算按设计压⼒，（不计算MAWP，也就是MAWP假定等于设计压⼒），软件设

定操作步骤是：Tools / configuration / 去掉勾选 use the MAWP to compute the MDMT. 这样设计产品有竞争优势。3.5.3.2：第⼆种是计算MAWP，MDMT的计算按MAWP，软件设定操作步骤是：Tools / configuration / 勾选 use the MAWP to

compute the MDMT即可.

3.6 怎样确定MAWP

3.6.1 当确定设备计算MAWP时，要把全部部件在Pvelite⾥输⼊完毕（筒体，封头，锥体，设备法兰，所有接管和接管法兰，

法兰盖，管板和换热管膨胀节（若有）），程序会⾃动反算每个部件的MAWP，选⼀个最⼩的值作为该设备的MAWP。该值

应标注在图纸上，并注明是那个部件限制的。3.6.2 ⼀般⼯程上总是让筒体或封头(主要⼤的部件)来限制设备的MAWP，不喜欢让⼀些⼩的部件（接管，接管法兰）和接管

补强来限制设备的MAWP，设计者应仔细阅读客户的Specification。如有的客户规定：x.x.x.x ：Nozzle reinforcement or the flange rating shall not limit the vessel’s MAWP.

有的客户datasheet⾥虽然没有是否计算MAWP这⼀选项，但在datasheet的notes⾥有说明，如有的客户datasheet的notes⾥

的某条款是这样的：x.x :The maximum allowable working pressure (MAWP) shall be limited by the shell or the head and not by smaller parts.

- 本⽂出⾃ASME中国制造，原⽂地址：http://www.asimi8.com/thread-6446-1-1.html

合集下载

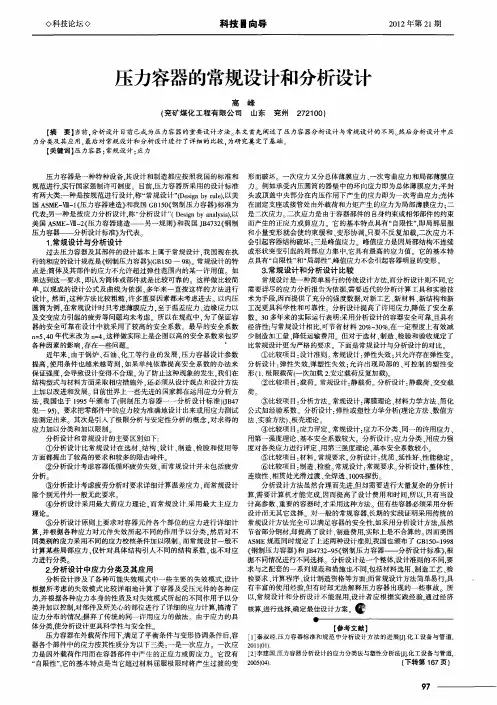

压力容器的常规设计和分析设计

压力容器的常规设计和分析设计

◇科技论坛◇　科技圈向导　２０１２年第２ｌ期　

压力容器的常规设计和分析设计　

高　

ｆ兖矿煤化工程有限公司　峰　

山东兖州２７２１Ｏ０）　

【摘要】当前，分析设计目前已成为压力容器的重要设计方法。本文首先阐述了压力容器分析设计与常规设计的不同。然后分析设计中应　

力分类及其应用．最后对常规设计和分析设计进行了详细的比较。为研究奠定了基础。　

【关键词】压力容器；常规设计；应力　

压力容器是一种特种设备．其设计和制造都应按照我国的标准和　

规范进行，实行国家强制许可制度。目前，压力容器所采用的设计标准　

有两大类：一种是按规范进行设计，称“常规设计”（Ｄｅｓｉｇｎ　ｂｙ　ｒｕｌｅ），以美　

国ＡＳＭＥ一Ⅷ一１《压力容器建造》和我国ＧＢ１５０｛钢制压力容器》标准为　

代表：另一种是按应力分析设计，称“分析设计”ｆ　Ｄｅｓｉｇｎ　ｂｙ　ａｎａｌｙｓｉｓ），以　

美国ＡＳＭＥ一Ⅷ一２《压力容器建造——另一规则》和我国ＪＢ４７３２（（钢制　

压力容器——分析设计标准》为代表　

１．常规设计与分析设计　

过去压力容器及其部件的设计基本上属于常规设计．我国现在执　

行的相应的设计规范是《钢制压力容器））（ＧｉｎＳ０—９８１。常规设计的特　

点是：简体及其部件的应力不允许超过弹性范围内的某一许用值　如　

果达到这一要求．即认为筒体或部件就是比较可靠的　这样做比较简　

单．以现成的设计公式及曲线为依据．多年来一直按这样的方法进行　

设计。然而，这种方法比较粗糙．许多重要因素都未考虑进去。以内压　

圆筒为例，在常规设计时只考虑薄膜应力，至于温差应力、边缘应力以　

及交变应力引起的疲劳等问题均未考虑　所以在规范中．为了保证容　

器的安全可靠在设计中就采用了较高的安全系数。最早的安全系数　

ｎ：５．４０年代末改为ｎ＝４。这样做实际上是企图以高的安全系数来包罗　

各种因素的影响．存在一些问题　

近年来，由于锅炉、石油、化工等行业的发展，压力容器设计参数　

提高．使用条件也越来越苛刻．如果单纯依靠提高安全系数的办法来　

压力容器设计需要经过哪些单位批准？怎样进行压力容器设计的审批和备案？

压力容器设计需要经过哪些单位批准？怎样进行压力容器设计的审批和备案？

压力容器设计需要经过哪些单位批准？怎样进行压力容器设计的审批和备案？

压力容器的设计单位，须经主管部门批准，并报同级锅炉压力容器安全监察机构备案。设计应由设计单位的技术负责人批准，属于《压力容器安全技术监察规程》规定的三类容器的设计，还应报省、自治区、直辖市劳动局锅炉压力容器安全监察处备案。

压力容器的设计，应按下列规定进行审批和备案：

（1）压力容器的设计，应由设计单位技术负责人批准。设计文件应包括：设计计算书，设计说明书和设计图纸。文件上必须有设计、校对和审批人员签字。设计总图除上述要求外，还必须有单位技术负责人签字。文件上必须有单位技术负责人签字、《压力容器设计单位批准书》的编号和批准日期；

（2）通用性成套装置中的压力容器设计，必须经主管部门召开的设计审查会审查通过；

（3）第三类压力容器的设计在完成审批程序后，应报送省、市、自治区锅炉压力容器安全监察处备案。

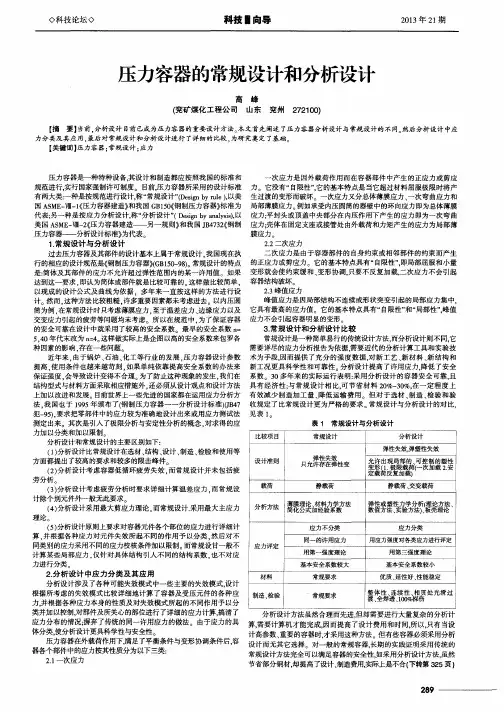

压力容器的常规设计和分析设计 2
